MANUAL DE UTILIZADOR AGB 664/WP - INSTRUCTION FOR USE WHIRLPOOL

TEMPERATURA DI FUNZIONAMENTO : 0 / 60 °C

SCHEMA DI COLLEGAMENTO

Morsetto	Collegamento
1 – 2	ALIMENTAZIONE SCHEDA , 230 VAC
3 – 4	SONDA TEMPERATURA BOILER
5 – 6	SONDA TEMPERATURA VASCA
10	PRESSOSTATO BREAK-TANK
11	INGRESSO RISERVA
12	MICRO CAPOT
13	PRESSOSTATO VASCA , chiuso sopra livello
14	COMUNE INGRESSI
15	BOBINA TELERUTTORE RESISTENZE BOILER
16	RESISTENZA VASCA, max. 10 Amp.
17	-
18	-
18 B.TANK	POMPA RISCIACQUO (TIPO MACCHINA 4)
19	POMPA DI LAVAGGIO ( max. 1 HP )
20	EV. RISCIACQUO + POMPA AUMENTO PRESSIONE
21	POMPA DI SCARICO ( max. 0.75 HP ) Optional
22	ALIMENTAZIONE USCITE, fase 230 VAC

TEMPERATURA DE FUNCIONAMIENTO: 0/60 °C

8.2 Antes del lavado

1 Advertências para a segurança e utilização
2 Características técnicas
3 Instalação e posicionamento
4 INSTRUÇÕES PARA O INSTALADOR – ASSISTENTE TÉCNICO
5 Primeira colocação em serviço
6 Programações
7 Anomalías visualizadas no visor (técnico)
8 INSTRUÇÕES PARA O UTENTE
9 Escolha do programa
10 Manutenção e limpeza
11 Problemas e anomalias (utente)
12 Anomalías visualizadas no visor (utente)

13 Agradecemos-lhe pela escolha do produto.

14 Aconselhamos de ler atentamente todas as instruções contidas neste manual para conhecer as condições mais apropriadas para uma correcta utilização da máquina de lavar louça.

15

16 INSTRUÇÕES TÉCNICAS:

São destinadas ao pessoal qualificado que deve efectuar a instalação, a colocação em serviço, a verificação e eventuais intervenções de assistência.

17

18 INSTRUÇÕES PARA O UTENTE

Indicam os conselhos de utilização, a descrição dos comandos e as correctas operações de limpeza e manutenção da máquina de lavar louça.

19

1 Advertências para a segurança e utilização

ESTE MANUAL CONSTITUE PARTE INTEGRANTE DA MÁQUINA DE LAVAR LOUÇA E É NECESSÁRIO GUARDÁ-LO SEMPRE INTEGRO UNITAMENTE AO APARELHO.

O POSICIONAMENTO, AS LIGAÇÕES, A COLOCAÇÃO EM FUNÇÃO E A ELIMINAÇÃO DE INCONVENIENTES, E A SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO DEVEM SER EFECTUADOS POR PESSOAL QUALIFICADO.

A MÁQUINA DE LAVAR LOUÇA ESTÁ DESTINADA EXCLUSIVAMENTE A UM USO PROFISSIONAL E DEVE SER UTILIZADO PELO PESSOAL QUALIFICADO. ESTÁ PREDISPOSTA PARA A LAVAGEM DE LOUÇA (PRATOS, CHAVENAS, TAÇAS, TELHAS, TALHERES) E SEMELHANTES NOS SECTORES GASTRONÓMICOS E NO RAMO DOS RESTAURANTES, COLECTIVOS, E ESTÁ CONFORME ÀS NORMAS INTERNACIONAIS DE SEGURANÇA ELÉCTRICA E MECÂNICA (CEI-EN-IEC 60335-2-58/61770) E DE COMPATIBILIDADE ELECTROMAGNÉTICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

O CONSTRUTOR DECLINA TODAS AS RESPONSABILIDADES POR DANOS A PESSOAS OU COISAS CAUSATOS PELO DESRESPEITO DAS INSTRUÇÕES PRESENTES NO MANUAL, PELO USO NÃO CORRECTO, PELA ALTERAÇÃO MESMO QUE SE UMA ÚNICA PARTE DO APARELHO E PELA UTILIZAÇÃO DE PEÇAS SOBRESSALENTES NÃO ORIGINAIS.

É OBRIGATÓRIA A LIGAÇÃO À TERRA CONFORME AS MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.

ESTE APARELHO ESTÁ MARCADO EM CONFORMIDADE À DIRECTIVA EUROPEIA 2002/96/EC WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

CERTIFICANDO-SE QUE ESTE PRODUTO SEJA DESMANTELADO DE MODO CORRECTO O UTILIZADOR CONTRIBUI A PREVENIR AS POTENCIAIS CONSEQUÊNCIAS NEGATIVAS PARA O AMBIENTE E A SAÚDE.

O SÍMBOLO ✉ NO PRODUTO OU NA DOCUMENTAÇÃO DE ACOMPANHAMENTO INDICA QUE ESTE PRODUTO NÃO DEVE SER TRATADO COMO LIXO DOMÉSTICO, MAS DEVE SER ENTREGUE AO PONTO DE RECOLHA APROPRIADO PARA A RECICLAGEM DE APARELHOS ELÉCTRICOS E ELECTRÓNICOS.

DESLIGUE O APARELHO SEGUINDO AS NORMATIVAS LOCAIS PARA O DESMANTELAMENTO DO LIXO. PARA MAIS INFORMAÇÕES SOBRE O TRATAMENTO, RECUPERAÇÃO E RECICLAGEM DESTE PRODUTO, CONTACTE O DEPARTAMENTO LOCAL COMPETENTE, O SERVIÇO DE RECOLHA DO LIXO DOMÉSTICO OU A LOJA ONDE COMPROU O PRODUTO.

NÃO INTRODUZA SOLVENTES COMO ALCOOL OU TREMENTINA QUE POSSAM PROVOCAR UMA EXPLOSÃO. NÃO INTRODUZA LOUÇAS SUJAS DE CINZAS, CERA, VERNIZES.

NUNCA UTILIZE A MÁQUINA DE LAVAR LOUÇA OU AS SUAS PARTES COMO ESCADA, SUPORTE OU SUSTENHO PARA PESSOAS, COISAS OU ANIMAIS.

APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOUÇA PODE CAUSAR O BASCULAMENTO COM CONSEQUENTE PERIGO PARA AS PESSOAS.

NÃO DEIXE A PORTA DA MÁQUINA DE LAVAR LOUÇA ABERTA DADO QUE PODE TROPEÇAR.

NÃO BEBA A ÁGUA RESÍDUA EVENTUALMENTE PRESENTE NA LOULA OU NA MÁQUINA DE LAVAR LOUÇA NO FINAL DO PROGRAMA DE LAVAGEM.

O APARELHO NÃO É APROPRIADO PARA O USO POR MENORES E PESSOAS COM CAPACIDADES FISICAS, SENSORIAIS OU MENTAIS REDUZIDAS, COM FALTA DE EXPERIÊNCIA OU CONHECIMENTO. A UTILIZAÇÃO DO APARELHO É PERMITIDO A ESTAS PESSOAS SÓ SOB A SUPERVISÃO DE UMA PESSOA RESPONSÁVEL PELA SEGURANÇA DESTAS.

		AGB672 AGB669	AGB666 AGB670	AGB664
Tensão de alimentação	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequência	Hz	50	50	50
Potência máx. absorvida	kW	6,75	7,1	10,75
Potência resistência esquentador	kW	6	6	10
Potência resistência tanque	kW	3	3	3
Potência bomba lavagem	kW	0,75	1,1	0,75
Pressão água alimentação	kPa	200-400	200-400	200-400
Temperatura água alimentação	°C	50 – 60	50 – 60	15 – 30
Dureza água alimentação	°dF	7 – 12	7 – 12	7 – 12
Consumo água para ciclo de passagem por água	I	3,5	3,5	3,5
Capacidade esquentador	I	9	9	12
Capacidade tanque	I	28	35	28
Duração ciclos standard com alimentação água a 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Nível ruído	dB(A)	67	67	67
Grau de protecção	IPX	4	4	4
Peso líquido	kg	115	123	118
Tipo de cabo de alimentação	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

Esquema eléctrico – mudança de tensão

	400/3 Volt	230/3 Volt
Bomba Lavagem	Resistência Esquentador

3 Instalação e posicionamento

INSTALAÇÃO e POSICIONAMENTO

Coloque a máquina de lavar louça no lugar de instalação, remova a embalagem, verifique a integridade do aparelho e dos componentes, em caso de danos estes devem ser notificados por escrito ao transportador.

Os elementos de embalagem (sacos de plástica, esferovite, pregos, etc) não se devem deixar ao alcance de crianças e animais domésticos, dado que são potenciais fontes de perigo.

Todos os materiais utilizados para a embalagem são compatíveis com o ambiente. Estes podem ser conservados sem perigo, ou serem desmantelados num centro de desmantelamento do lixo.

Os componentes de material plástico sujeitos a eventual desmantelamento com reciclagem estão marcados da seguinte maneira:

PE polietilene: Película externa da embalagem, saco instruções, sacos de protecção.

PP polipropilene: Cintas.

PS poliestireno expansivo: Cantos de protecção, tampa da embalagem.

Os componentes em madeira e cartão podem ser desmantelados respeitando as normas em vigor.

No final de vida útil do produto evite de o despender no ambiente, o desmantelamento deve ser efectuado no respeito das normas em vigor. Todas as partes metálicas são em aço inoxidável e desmontáveis.

As partes de plástico estão marcadas com o símbolo do relativo material.

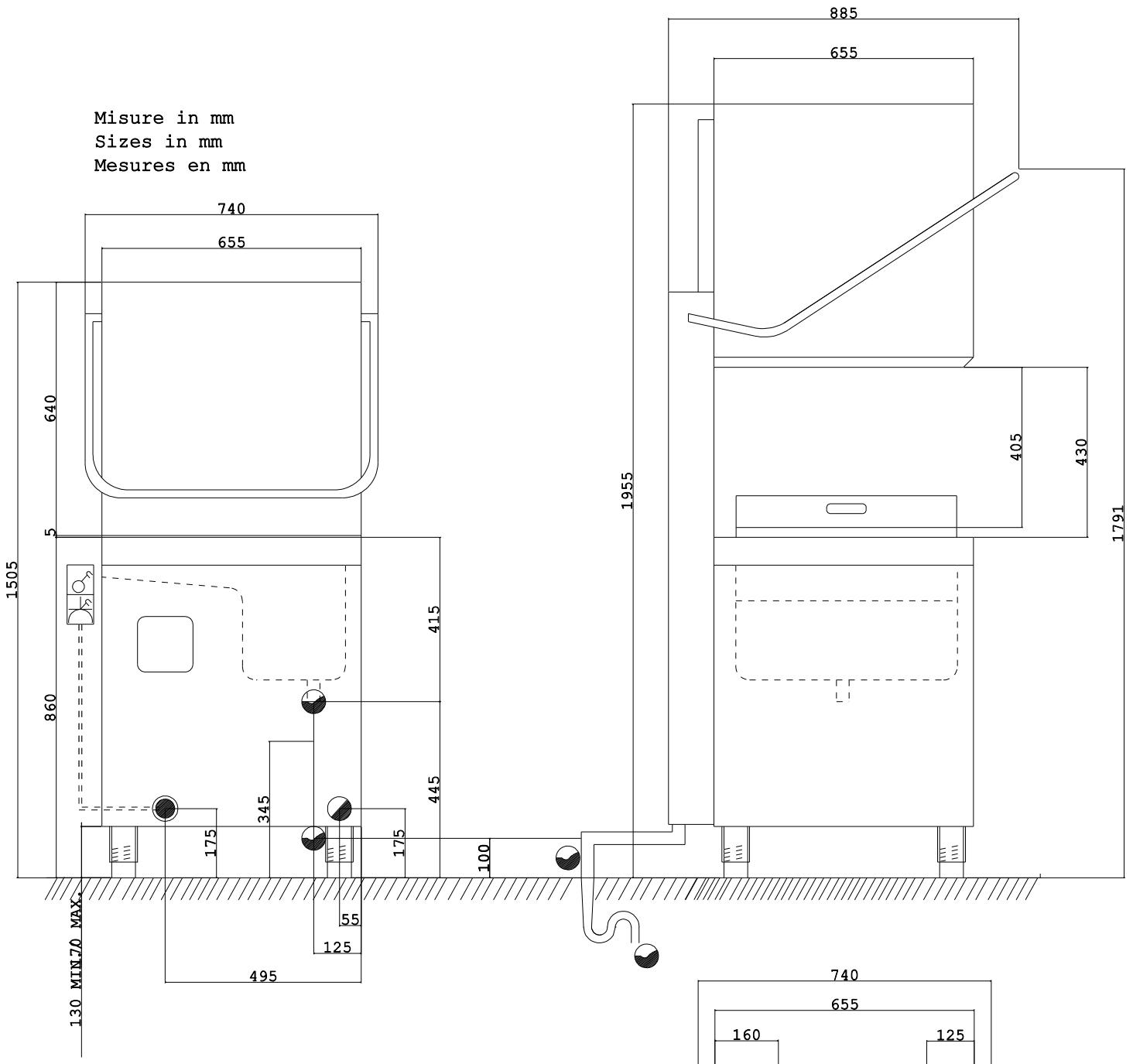

POSICIONAMENTO:

Atenção: O sistema interno e os locais nos quais são instalados os aparelhos para comunidade, devem responder às normativas em vigor.

O construtor declina toda e qualquer responsabilidade por danos directos ou indirectos a pessoas ou coisas derivadas pela falta de respeito destas normativas.

Antes da instalação verifique que nas proximidades não haja ou estejam adequadamente protegidos, objectos e materiais que possam ser danificados pelo vapor de água ou salpicos de soluções de lavagem.

Nivele a máquina de lavar louça (ajudando-se com um dispositivo de nível) nos quatros pés ajustáveis de modo a garantir a estabilidade, todas as outras soluções devem ser aprovadas pelo construtor.

4 INSTRUÇÕES PARA O INSTALADOR ASSISTENTE TÉCNICO

Ligação hidráulica e descarga:

Os tubos hidráulicos e o cabo de alimentação eléctrica saem da zona traseira. Ligue o tubo de alimentação hídrica a uma tomada com a boca roscada 34 " gás.

Para a ligação à rede hidráulica utilize unicamente tubos novos, tubos velhos ou usados não devem ser utilizados.

A pressão dinâmica de alimentação deve estar compreendida entre 2 e 4 bar, se for superior é necessário instalar um redutor de pressão.

É indispensável instalar uma torneira geral nos tubos de chegada da água de alimentação, a torneira deve ser acessível com instalação terminada, não instale a torneira atrás da máquina de lavar louça.

A duração ciclos declarada refere-se à alimentação com água quente 50°C.

Em caso de alimentação a água fria a duração pode aumentar em relação à temperatura da água em entrada, sendo a máquina de lavar louça dotada de enxaguamento com temperatura e pressão constantes.

Descarga:

Todas as máquinas de lavar louça são equipadas de tubo para a ligação à descarga, isto deve-se providenciar no chão, com pileta com sifão.

Atenção: Certifique-se que os tubos de alimentação e descarga não estejam dobrados, enrolados ou esmagados depois da instalação.

4.1 Ligação eléctrica

A ligação eléctrica da máquina de lavar louça e eventuais aparelhos suplementares deve ser efectuado por pessoal autorizado e qualificado, respeitando as normas em vigor, respeite ainda as disposições técnicas de ligação.

A potência total instalada está descrita na placa de dados técnicos do aparelho.

Juntamente à máquina de lavar louça devem estar protegidos os outros aparelhos.

O instalador deve providenciar à instalação, conforme as normas em vigor, de um interruptor geral na linha de alimentação eléctrica e de um interruptor diferencial compatível com as características da máquina.

Estes interruptores devem ser instalados perto das máquinas de lavar louça, devem ser facilmente acessíveis depois da instalação e devem garantir a desconexão completa da rede eléctrica nas condições da categoria de sobre tensão III.

Atenção!!!

A máquina de lavar louça só está sem tensão quando o interruptor geral estiver desactivado.

• Ligue o aparelho ao sistema equipotencial utilização. O borne ▼ para a ligação è colocado na zona traseira inferior da máquina.
• O condutor de protecção (PE) é de cor amarelo-verde, o condutor neutro (N) de cor azul e os condutores de fase (L1, L2, L3) de cor preto, cinzento e castanho.

5 PRIMEIRA COLOCAÇÃO EM SERVIÇO

PRIMEIRA COLOCAÇÃO EM SERVIÇO

O sistema eléctrico de protecção deve ser submetido a um teste funcional antes de ser colocado em exercício. A instalação deve ser efectuada e/ou verificada pelo revendedor autorizado que se ocupará da primeira colocação em serviço e das instruções relacionadas com o funcionamento da máquina de lavar louça.

PREPARAÇÃO AO USO

Importante:

O dosador de abrilhantador está sempre presente, o dosador detergente só em alguns modelos.

Se ambos os dosadores estão presentes posicione as embalagens externas de detergente e de abrilhantador e introduza os respectivos tubos de aspiração colocados na parte traseira da máquina.

Tubo vermelho: detergente

Tubo trasparente: Abrilhantador

Antes de introduzir os tubos nas embalagens aplique às extremidades o peso (necessário para manter a aspiração no fundo da embalagem) e o filtro como indicado na figura.

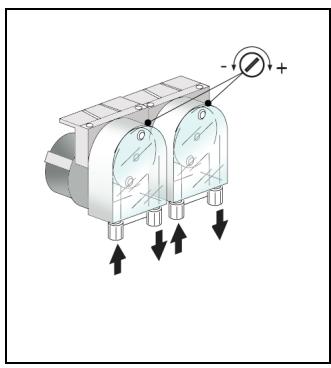

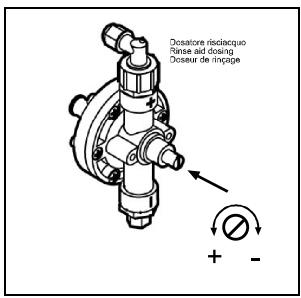

Para o ajuste actue nos parafusos de regulação indicados na figura, aconselhamos de efectuar a regulação por pessoal da sociedade fornecedora dos produtos de detergentes.

Se o dosador detergente não estiver pré-montado é possível instalá-lo sucessivamente encomendando o KIT relativo.

Em alternativa é possível ligar um dosador externo efectuando a ligação eléctrica com um cabo 2x0,5 mm tipo H05 RN-F, introduzido através da passagem indicado no esquema CARACTERÍSTICAS TÉCNICAS e ligado como no esquema eléctrico em dotação com a máquina de lavar louça.

O dosador deve ser 230V750 Hz com potência máxima absorvida de 15 W.

Ligue ao dosador detergente externo à máquina de lavar louça através do tubo vermelho acima indicado.

6 PREDISPOSIÇÃO MODELOS TRONIC (Instalador)

PREDISPOSIÇÃO

Durante a primera entrada em funcionamento providenciar á configuração ou regulação das funções/parâmetros seguidamente indicados:

ALIMENTAÇÃO : 200 – 250 VAC.

POTÊNCIA ABSORVIDA : 4 VA

TEMPERATURA DE FUNCIONAMENTO : 0 / 60 °C

HUMIDADE DE FUNCIONAMENTO : máx 90 % sem condensação

NORMATIVAS : a placa foi projectada e construída em observância com as normativas europeias em vigôr em matéria de segurança eléctrica e de compatibilidade electromagnética.

Em particular as seguintes:

EN 61000-6-3 : Emissão para ambientes residenciais e comerciais

EN 61000-6-2 : Imunidade para ambientes industriais

EN 61000-4-11 : Imunidade às micro-interrupções de rede

EN 60335-1 : directiva segurança baixa tensão

ZERO CROSSING : o relé que alimenta a resistência eléctrica do tanque foi concebido com a função “zero crossing”, que sincroniza a comutação deste relé, seja no fecho como na abertura, com a passagem pelo zero da tensão de rede, seja por frequências de rede de 50 Hz que por 60 Hz. Deste modo reduz-se notávelmente o desgaste dos contactos deste relé.

Borne	Ligação modelos a Capot
1 – 2	alimentação placa, 230 vac
3 – 4	sonda temperatura esquentador
5 – 6	sonda temperatura tanque
10	pressóstato break-tank
11	Entrada de reserva
12	micro capot
13	pressóstato tanque, fechado sobre o nível
14	comum entradas
15	bobina teleruptor resistências esquentador
16	resistência tanque, máx. 10 amp.
17	-
18	-
18 B.TANK	bomba passagem água (tipo máquina 4)
19	bomba de lavagem ( máx. 1 hp )
20	ev. passagem água + bomba aumento pressão
21	bomba de descarga (máx. 0.75 hp) opcional
22	alimentação saídas, fase 230 vac

Parâmetro	Descrição	Excursão	Pré-configurada
P0	Tempo ciclo de descarga	1-5'	1
P1	Temperatura Esquentador	60-95°C	82°C
P2	Temperatura Tanque	40-65°C	55°C
P3	Duração Passagem por Água	10-40"	13"
P4	Opção esquentador parado	SI/NO	0 NO
P5	Tipo máquina1 = lavagem breve, contínua (máximo 10')2 = lavagem breve, média, longa, contínua (máximo 10')3 = lavagem breve e média pré-configurada a 14 = break tank, lavagem média, longa e contínua com esta configuração a opção passagem por água fria deve ser "0"5 = com três ciclos de lavagem sem break tank para capot6 = com três ciclos de lavagem com break tank para capot
P6	Opção descarga com tubo ladrão	SI/NO	0 NO
P7	Opção passagem por água fria	SI/NO	0 NO
P8	Opção Regeneração	SI/NO	0 NO
P9	Duração máxima Carga de Água	1-10'	10'

Para entrar no menu fabrica é necessário seguir o seguinte procedimento:

1) desligue a máquina com o botão
2) até 6 segundos do desligamento da máquina pressione 7 vezes o botão
No final dos 6 segundos no visor aparece escreto "P0".
3) Com o botão ⓞ seleccione o parâmetro a modificar
4) Pressione o botão para visualizar no visor o parâmetro seleccionado
5) modifique o parêmetro com o botão
6) confirme a alteração com o botão
7) seleccione, da mesma maneira, outros parâmetros a modificar e modifique-os como acima descrito
8) Depois de ter programado todos os parâmetros da máquina, pressione o botão para sair

7 ANOMALIAS VISUALIZADAS NO VISOR

A máquina de lavar louça è capaz de sinalizar uma série de maus funcionamentos evidenciados no visor. Depois de ter desligado e aceso novamente a máquina, se o problema continuar actue como abaixo indicado:

E1	Avaria sonda esquentador	Substituir
E2	Avaria sonda tanque	Substituir
E3	Timeout carga de água ( a duração do carregamento de água ultrapassou o tempo programado em P9	Verifique a electroválvula – Verifique que a torneira da água esteja aberta
E6	Anomalia descarga. No final da fase de descarga a cpu detecta ainda água no tanque Pode ser devido a:	avaria bomba descargaObstrução do tubo de descargaavaria pressostáto tanquetempo ciclo de descarga (P0) programadodemasiado baixo
E7	Timeout tanque 30 minutos	Verifique termóstato tanque e termóstatosesquentador Controlo sondas invertidas
E8	Timeout esquentador 15 minutos	Verifique termóstato tanque e termóstatosesquentador Controlo sondas invertidas

8 INSTRUÇÕES PARA O UTENTE

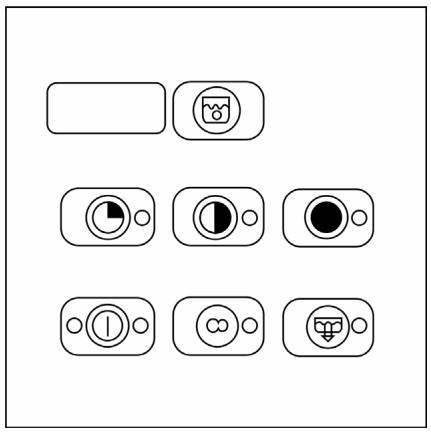

8.1 Painel de comando

	Botão on off
	Símbolo enchimento tanque
	Botão esvaziamento esquentador
	Ciclo lavagem breve
	Ciclo lavagem médio
	Ciclo lavagem longo
	Ciclo lavagem contínuo
◯	Representações dos led: ○ desligado;; ⚙ a piscar/fixo

8.2 Antes da lavagem

Use unicamente detergentes e abrilhantadores para máquinas de lavar louça industriais.

Não utilize detergentes previstos para a lavagem à mão.

Aconselhamos a utilização de produtos especificamente estudados para esta máquina de lavar louça.

Durante o abastecimento dos depósitos preste atenção a não trocar os produtos, o que pode provocar maus funcionamentos e danos à máquina de lavar louça.

Não misture detergentes diversos, o dispositivo doseador pode-se danificar.

Os detergentes para máquinas industriais podem provocar graves irritações. Respeite atentamente as instruções do produtor de detergente descritos na embalagem.

Abra a torneira de rede da água (utilização)	Verifique:		Active o interruptor geral (utilização), no visor, aparece "OFF".
	O nível de detergente e abrilhantador nas embalagens	A posição correcta dos filtros, a rotação dos braços, a ausência de corpos estranhos na máquina de lavar louça.

8.3 PRIMEIRA UTILIZAÇÃO DIARIA (tanque e esquentador vazios)

Accione o interruptor na parede, acendem-se dois pontos luminosos no visor, o led à esquerda do interruptor

Iluminar-se-á de vermelho para sinalizar máquina em tensão, coloque o demasiado cheio e feche a

- Pressione o interruptor geral, o led à direita do interruptor torna verde e a máquina inicia o carregamento. O led começar a piscar e com o carregamento terminado fica fixo verde

- Seleccione o tempo de lavagem desejado actuando nos selectores presente que no primeiro accionamento a máquina se posiciona automaticamente no ciclo médio para o ciclo seleccionado ilumina-se o led verde relativo. Durante a fase de lavagem o led pisca até ao final do ciclo, para tornar em seguida a verde fixo. Para o accionamento do ciclo abra a capot, introduza o cesto e feche a capot, o led seleccionado iniciará a piscar para depois ficar fixo no final do ciclo completo. - O visor iniciará a sinalizar as temperaturas de lavagem ou de enxaguamento em base à função em curso da máquina.

Nota: Se a máquina estiver predisposta com aguardar enxaguamento, a lavagem continuará até alcançar a

temperatura de enxaguamento programada depois disso termina o seu ciclo. Para o ciclo contínuo depois de o ter seleccionado começará a piscar o led, para o interromper pressione novamente e iniciará o enxaguamento que terminará o ciclo quando o led, ficará iluminado de verde fixo. Para os modelos com bomba de descarga no final do funcionamento tire o demasiado cheio e mantenha

pressionado por 4 segundos, quando o led se acende inicia a descarga que terminará que a máquina se desligue automaticamente.

9 ESCOLHA DO PROGRAMA

PROGRAMA		TIPO DE SUJIDADE	DURAÇÃO
		Copos	Breve cerca 1’ 15”
		Copos, chávenas, pratos pouco sujos	Média cerca 2’
		Talheres e pratos muito sujos	Longo cerca 3’
		Louça muito suja	Contínua de 0 a 10’

(*) A duração dos ciclos acima indicados refere-se a ligações trifásicas, com alimentação a água quente a 50°C.

Em caso de alimentação a água fria a duração ciclos pode aumentar em relação à temperatura da água em entrada.

CARREGAMENTOD A LOUÇA

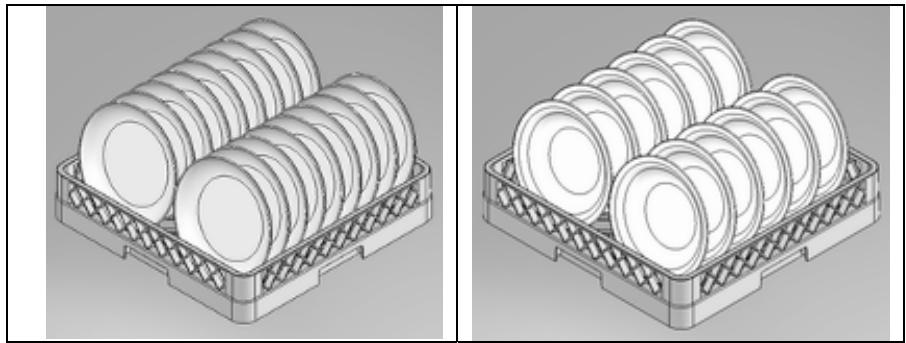

Pratos

O cesto pode conter

12 pratos fundos ou 18 pratos rasos. Retire os resíduos sólidos dos pratos (ossos, cascas, caroços, etc.); deixe preventivamente de molho em água fria os pratos com resíduos secos de queijo, ovo... etc.

Posicione os copos virados para baixo.

Talheres

Utilize o cesto/s apropriados. Disponha os talheres ao contrário de preferência com a pega virada para baixo, tomando atenção a não se ferir com as pontas dos garfos e as lâminas das facas.

Descarga total no final do dia

No final das operações de lavagem comporte-se como segue:

• coloque o interruptor geral na posição "OFF";
• desactive o interruptor geral de parede;
• feche a torneira de alimentação de água;
• tire o demasiado cheio (a máquina inicia a descarregar) ;
• com a máquina descarregada tire o filtro ;
• lave o interior do tanque e os filtros com produtos apropriados;
• coloque novamente o filtro e o demasiado cheio nos respectivos alojamentos.

Para os modelos com bomba de descarga (opcional) no final do funcionamento tire o demasiado cheio e

mantenha pressionado o botão de descarga por 4 segundos, quando o led se acende inicia a descarga que terminará que a máquina se desligue automaticamente.

Depois de uma descarga total aconselhamos a limpeza dos filtros como está explicado no parágrafo anterior.

Não desligue a máquina de lavar louça com a água no tanque, efectue sempre a descarga.

10 MANUTENÇÃO E LIMPEZA

Apesar de não ser exigida uma manutenção especial programada aconselhamos de fazer controlar a máquina de lavar louça a um técnico especializado duas vezes por ano.

NOTA: danificações intencionais ou derivados da desatenção, negligência, da falta de respeito das prescrições, instruções e normas ou por ligações errados, não são de se considerar responsabilidade do construtor.

10.1 Limpeza diária

A máquina de lavar louça responde ao grau de protecção IPX4, mas é proibido utilizar jactos de água directos para a limpeza.

Limpeza do filtro durante o dia

Aconselhamos, em caso de utilização especialmente gravosa, de efectuar a cada 30-40 ciclos a limpeza do filtro, mantendo a máquina em condições operacionais, para fazer isto, efectue a “descarga parcial depósito”.

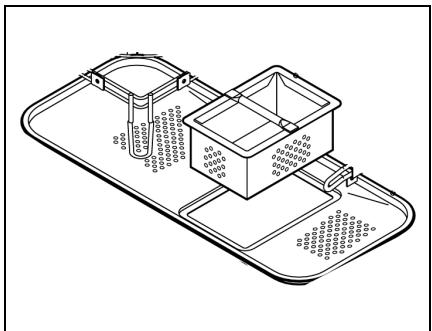

Remova os filtros (é suficiente levantá-los do seu alojamento como indicado na figura), prestando atenção que resíduos de maiores dimensões não caiam no poço debaixo dos filtros, limpe-os e enxagúe-os abundantemente, voltando a introduzir correctamente, não intervenha com objectos pontiagudos ou cortantes.

Limpe eventuais incrustações de calcário para evitar acumulos;

- Limpe cuidadosamente e frequentemente as superfícies com um pano húmido; utilize detergentes neutros, não abrasivos, que não contenham substâncias a base de cloro, produtos que corroam ou danifiquem o aço inox.

Não utilize os produtos acima indicados nem que seja para limpar o pavimento debaixo da máquina de lavar louça ou nas proximidades.

para evitar que vapores ou gotas possam produzir danos às superfícies em aço.

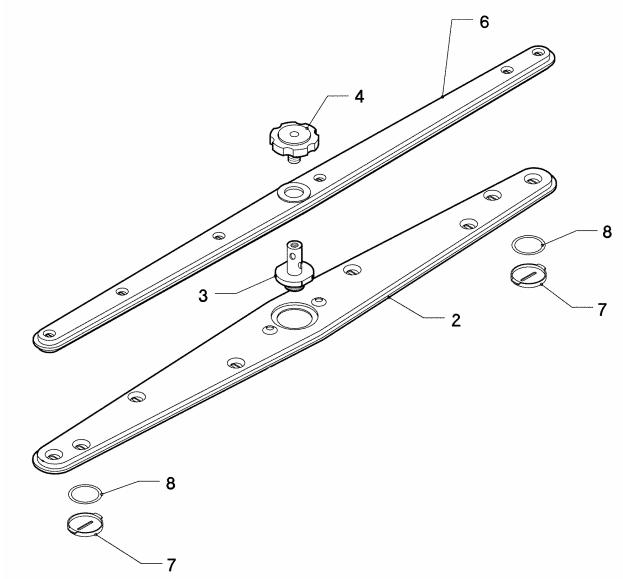

Desmontar os aspersores (inferior e superior 2-4), desapertando o parafuso central (4); desapertar a tampa das duas extremidades dos aspersores de lavagem (7).

Limpar os orifícios e os injectores por baixo de um jacto de água corrente limpa, não usar apetrechos que podem provocar danos. Montar novamente os aspersores com cuidado.

Limpe externamente a máquina com um pano húmido e sabão neutro enxaguando e secando com cuidado.

10.3 Paragem prolongada

Quando se prevê de não utilizar a máquina de lavar louça por um período de tempo demasiado longo, é necessário efectuar o esvaziamento do dispositivo de distribuição de detergente e abrilhantador para evitar cristalizações e danos nas bombas. Tire os tubos de aspiração das embalagens de detergente e abrilhantador e mergulhe-os numa embalagem com água limpa, efectue alguns ciclos de lavagem, efectue uma descarga completa.

Por fim desactive o interruptor geral, feche a torneira de entrada da água, os tubos de aspiração de detergente e abrilhantador serão introduzidos novamente nas embalagens no momento que esta seja colocada novamente a funcionar, prestando atenção a não os inverter (tubo vermelho = detergente; tubo transparente = abrilhantador).

Não deixe o aparelho inactivo aceso e inutilizado por períodos de tempo mais ou menos longos.

PROBLEMA	CAUSA POSSÍVEL	SOLUÇÃO POSSÍVEL
NÃO SE ACENDE O INDICADOR DE REDE	Falta tensão de rede	Verifique a conexão à rede eléctrica.
O PROGRAMA DE LAVAGEM NÃO SE ACCIONA	O enchimento da máquina de lavar louça ainda não terminou	Aguarde que se acenda o led
RESULTADOS DE LAVAGEM POBRES	Foros de lavagem dos braços obstruídos ou incrustados	Desmonte e limpe os braços (10.2 Controlos periódicos)
	Detergente ou abrilhantador insuficiente ou não apropriado	Verifique o tipo e quantidade de detergente.
	Pratos / copos mal posicionados	Coloque os pratos / copos adequadamente.
	Baixa temperatura de lavagem	Verifique a temperatura visualizada no visor, se inferior aos 50° contacte a Assistência.
	Ciclo programado não apropriado	Aumente a duração do ciclo de lavagem, em especial se muito sujo ou parcialmente seco.
ENXAGUAMENTO INSUFICIENTE	Bicos distribuidores obstruídos Esquentador incrustado de calcário	Verifique a limpeza dos bicos e se o abrilhantador eventualmente montado funciona correctamente.
COPOS E TALHERES MANCHADOS	Abrilhantador não adequado ou não distribuído correctamente. Dureza da água superior aos 12° dF ou muitos sais desfeitos.	Verifique a embalagem do abrilhantador e se é apropriado ao tipo de água de rede. Se o problema continuar contacte a assistência.
PRESENÇA DE ÁGUA NO TANQUE DEPOIS DA DESCARGA.	Tubo de descarga mal posicionado ou parcialmente obstruído.	Verifique que o tubo e a descarga da máquina de lavar louça não sejam obstruídos e que a descarga não esteja posicionada demasiado em cima, veja esquema de ligação.

12 ANOMALIAS VISUALIZADAS NO VISOR (UTENTE)

Depois de ter desligado e voltado a acender a máquina se o problema continuar deve contactar a assistência técnica comunicando o tipo de erro no visor.

E1	Avaria sonda esquentador
E2	Avaria sonda tanque
E3	Timeout carga de água ( a duração da carga de água ultrapassou o tempo programado)
E6	Anomalia descarga. No final da fase de descarga a cpu detecta ainda água no tanquePode ser devido a: Avaria bomba descarga (se presente), obstrução do tubo de descarga, avaria pressostato tanque, tempo ciclo de descarga programado demasiado baixo
E7	Timeout tanque 30 minutos
E8	Timeout esquentador 15 minutos
