BEDIENUNGSANLEITUNG AGB 664/WP - INSTRUCTION FOR USE WHIRLPOOL

1 Sicherheits- und Gebrauchshinweise
2 Technische Merkmale
3 Installation und Aufstellung
4 ANLEITUNGEN FÜR INSTALLATION UND KUNDENDIENST
5 Inbetriebnahme
6 Einstellungen
7 Fehleranzeige auf dem Display (für den Elektrotechniker)
8 GEBRAUCHSANLEITUNG
9 Programmwahl

10 Wartung und Reinigung

11 Störungen und Fehler (für den Benutzer)

12 Fehleranzeige auf dem Display (für den Benutzer)

Wir bedanken uns für die Wahl dieses Geräts.

Das vorliegende Handbuch mit allen für einen korrekten Gebrauch der Geschirrspülmaschine nötigen Informationen bitte aufmerksam lesen.

TECHNISCHE ANLEITUNGEN:

Diese Informationen richten sich an das Fachpersonal für Installation, Inbetriebnahme, technische Prüfung und etwaige Kundendienstmaßnahmen.

GEBRAUCHSANLEITUNGEN:

Wichtige Hinweise für den Gebrauch, Befehlsbeschreibung und korrekte Reinigungs- und Wartungsmaßnahmen der Geschirrspülmaschine.

1 Sicherheits- und Gebrauchshinweise

DIESES HANDBUCH IST FESTER BESTANDTEIL DER GESCHIRRSPÜLMASCHINE; STETS VOLLSTÄNDIG GEMEINSAM MIT DEM GERÄT AUFBEWAHREN.

AUFSTELLUNG, ANSCHLÜSSE, INBETRIEBNAHME UND FEHLERBEHEBUNG SOWIE DAS AUSWECHSELN DES STROMVERSORGUNGSKABELS DÜRFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM FACHPERSONAL VORGENOMMEN WERDEN.

DER GESCHIRRSPÜLER IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH DURCH BEFUGTES PERSONAL BESTIMMT. DAS GERÄT IST FÜR DAS SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IN DER GASTRONOMIE UND DER GEMEINSCHAFTSVERPFLEGUNG BESTIMMT UND ENTSPRICHT DEN INTERNATIONALEN NORMEN FÜR ELEKTRISCHE UND MECHANISCHE SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND FÜR ELEKTROMAGNETSCHE KOMPATIBILITÄT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER HINWEISE IN DIESEM HANDBUCH, DURCH UNSACHGEMÄSSEN GEBRAUCH, DURCH UNBEFUGTE EINGRIFFE AM GERÄT ODER AUCH NUR AN EINEM EINZIGEN GERÄTETEIL UND DURCH DIE VERWENDUNG NICHT ORIGINALER ERSATZTEILE VERURSACHT WERDEN.

DAS GERÄT MUSS GEMÄSS DER SICHERHEITSVORSCHRIFTEN FÜR ELEKTROANLAGEN KORREKT GEERDET WERDEN.

DIESES GERÄT TRÄGT DAS KONFORMITÄTSZEICHEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

ES IST AUFGABE DES BENUTZERS, FÜR EINE KORREKTE ENTSORGUNG DES GERÄTS ZU SORGEN, UM ETWAIGEN NEGATIVEN, UMWELT- UND GESUNDHEITSSCHÄDLICHEN AUSWIRKUNGEN VORZUBEUGEN.

DAS AUF DEM GERÄT SELBST ODER AUF DEN BEILIEGENDEN UNTERLAGEN ANGEBRACHTE SYMBOL ☒ DRÜCKT AUS, DASS DIESES GERÄT NICHT ZUM NORMALEN HAUSMÜLL GEHÖRT, SONDERN IN EINEM SPEZIELLEN RECYCLINGHOF FÜR ELEKTRO- UND ELEKTRONISCHE GERÄTE ENTSORGT WERDEN MUSS.

DASS GERÄT MUSS GEMÄSS DER GELTENDEN ÖRTLICHEN BESTIMMUNGEN ZUR MÜLLENTSORGUNG ZERLEGT WERDEN.

WENDEN SIE SICH FÜR NÄHERE INFORMATIONEN BEZÜGLICH DER BEHANDLUNG, ENTSORGUNG UND WIEDERVERWERTUNG DIESES GERÄTS AN DAS ZUSTÄNDIGE ÖRTLICHE AMT, DEN MÜLLABFUHRVERBAND ODER IHREN HÄNDLER.

NIEMALS LÖSUNGSMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN. DERARTIGE STOFFE KÖNNEN EXPLOSIONEN VERURSACHEN. NIEMALS GESCHIRR MIT ASCHE-; WACHS- ODER LACKRESTEN EINFÜHREN.

DEN GESCHIRRSPÜLER ODER TEILE DAVON NIEMALS ALS STUFE, STÜTZE ODER HALTERUNG FÜR PERSONEN, DINGE ODER TIERE VERWENDEN.

NICHT AUF DIE GEÖFFNETE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE SETZEN ODER SICH ANLEHNEN. ES DROHT KIPPGEFAHR MIT ENTSRPRECHENDER VERLETZUNGSGEFAHR FÜR PERSONEN.

DIE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE WEGEN STOLPERGEFAHR NIEMALS OFFEN LASSEN.

ETWAIGE, NACH EINEM SPÜLGANG VORHANDENDE WASSERRÜCKSTÄNDE IM GESCHIRR ODER IM GESCHIRRSPÜLER NIEMALS TRINKEN.

DAS GERÄT IST NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE ODER PERSONEN MIT VERMINDERTEN KÖRPERLICHEN, WARNEHMUNGS- ODER GEISTIGEN FÄHIGKEITEN BZW. DURCH UNERFAHRENES PERSONAL GEEIGNET. DERARTIGE PERSONEN DÜRFEN DAS GERÄT NUR UNTER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON GEBRAUCHEN.

2 Technische Merkmale

		AGB672 AGB669	AGB666 AGB670	AGB664
Stromversorgung	V	400V/3+N230V/1	400V/3+N230V/1	400V/3+N230V/1
Frequenz	Hz	50	50	50
Max. Leistungsaufnahme 400V 3N ~	kW	6,75	7,1	10,75
Leistung des Boiler-Heizkörpers bei 400V 3N ~	kW	6	6	10
Leistung des Tank-Heizkörpers	kW	3	3	3
Leistung der Pumpe	kW	0,75	1,1	0,75
Wasserdruck	kPa	200-400	200-400	200-400
Wassertemperatur	°C	50 – 60	50 – 60	15 – 30
Wasserhärte	°dF	7 – 12	7 – 12	7 – 12
Wasserverbrauch pro Nachspülgang	I	3,5	3,5	3,5
Boilerkapazität	I	9	9	12
Tankkapazität	I	28	35	28
Dauer Standardzyklus mit Wasserversorgung bei 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Geräuschpegel	dB(A)	67	67	67
Schutzgrad	IPX	4	4	4
Nettogewicht	kg	115	123	118
Stromversorgungskabel Typ	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

Schaltplan – Spannungswechsel

	400/3 Volt	230/3 Volt
Waschpumpe	Boiler-Heizkörper

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION und AUFSTELLUNG

Den Geschirrspüler an seinen Installationsort bringen, Verpackung entfernen und das Gerät und seine Bestandteile auf Unversehrtheit überprüfen. Etwaige Schäden müssen dem Lieferanten schriftlich mitgeteilt werden.

Die Verpackungsbestandteile (Plastiktüte, Styroporschaum, Nägel, etc.) stellen potentielle Gefahrenquellen dar und müssen deshalb für Kinder und Haustiere unzugänglich sein.

Es werden ausschließlich umweltverträgliche Verpackungsmaterialien verwendet. Sie können bedenkenlos aufbewahrt oder in einer speziellen Abfall-Entsorgungszentrale entsorgt werden.

Für eine etwaige Entsorgung mit Recycling sind die verschiedenen Kunststoffmaterialien folgendermaßen gekennzeichnet:

PE Polyethylen: Umverpackungsfolie, Kunststoffhülle für die Gebrauchsanleitung, Schutzhüllen.

PP Polypropylen: Verpackungsbänder.

PS Styropor-Schaumstoff: Schutzecken, Verpackungsdeckel.

Holzbestandteile und Kartons müssen gemäß der geltenden Vorschriften entsorgt werden.

Altgeräte niemals in der Umwelt abladen. Die Demontage muss gemäß der geltenden Vorschriften erfolgen.

Alle Metallbestandteile können ausgebaut werden und sind aus rostfreiem Edelstahl.

Alle Kunststoffbestandteile sind mit dem Symbol des entsprechenden Materials gekennzeichnet.

AUFSTELLUNG:

Achtung: Die Innenanlage und die Räume, in denen die Geräte für Gemeinschaftsverpflegung installiert werden, müssen den geltenden Vorschriften entsprechen.

Der Hersteller übernimmt für etwaige Schäden, die durch die Nichtbeachtung die Vorschriften verursacht werden, keinerlei Haftung.

Vor der Installation sicherstellen, dass sich in der Nähe des Aufstellorts keine bzw. nur entsprechend geschützte Gegenstände oder Materialien befinden, die durch den Wasserdampf oder durch Spritzer der Waschflüssigkeit beschädigt werden könnten.

Geschirrspüler am gewünschten Ort aufstellen und Schutzfolie entfernen.

Geschirrspüler (mit einer Wasserwaage) auf den vier Stützfüßen fest und stabil aufstellen. Weitere Aufstellungslösungen müssen zuerst vom Hersteller genehmigt werden.

4 ANLEITUNG FÜR INSTALLATION UND KUNDENDIENST

Hydraulikanschluss und Abfluss:

Die Hydraulikleitungen und das Versorgungskabel treten an der Maschinenrückseite aus dem Geschirrspüler aus. Die Wasserversorgungsleitung an einen Anschluss mit einer 34 " Gewindeöffnung anschließen.

Für den Anschluss an die Wasserversorgung ausschließlich neue Leitungen verwenden. Der Gebrauch alter oder gebrauchter Leitungen ist untersagt.

Der dynamische Versorgungsdruck muss zwischen 2 und 4 bar betragen, bei Überschreitung dieses Werts muss ein Druckminderer installiert werden.

An der Wassereinlaufleitung muss ein Hauptventil installiert werden; Dieses Ventil muss auch nach vollendeter Installation zugänglich sein und darf deshalb nicht an der Rückseite des Geschirrspülers angebracht werden.

Die Angaben hinsichtlich der Zyklusdauer beziehen sich auf eine Warmwasserversorgung bei 50°C.

Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern, da die Maschine mit Nachspülgang bei konstanter Temperatur und gleichbleibenden Druck arbeitet.

Abfluss:

Jede Geschirrspülmaschine ist mit einem Abfluss-Verbindungsrohr ausgestattet. Der Abfluss muss im Boden mit Siebplatte erfolgen.

Achtung: Sicherstellen, dass die Versorgungs- und Abflussleitungen nach der Installation nicht gebogen, abgeklemmt oder zusammengedrückt sind.

4.1 Stromanschluss

Der Stromanschluss der Geschirrspülmaschine und etwaiger Zusatzgeräte muss gemäß der geltenden Vorschriften erfolgen und darf ausschließlich von befugtem Fachpersonal vorgenommen werden; technische Hinweise für den Anschluss beachten.

Die Gesamtleistung ist auf der technischen Datenplakette des Geräts angegeben.

An den Schutzkreis des Geschirrspülers dürfen keine weiteren Geräte angeschlossen werden.

Der Benutzer muss gemäß der geltenden Vorschriften bei der Installation für die Anbringung eines Hauptschalters an der Stromversorgungsleitung und für einen mit den Merkmalen der Maschine kompatiblen Differential-Schalter sorgen.

Beide Schalter müssen in der Nähe der Maschine angebracht werden, auch nach der Installation leicht zugänglich sein und die vollständige Trennung vom Stromnetz bei Überspannung Kategorie III gewährleisten.

Achtung!!!

Die Stromzufuhr des Geschirrspülers ist nur bei abgeschaltetem Hauptschalter sicher unterbrochen.

• Maschine ans normale Verbraucher-Gleichstromnetz anschließen. Die Kabelklemme ▼ für den Anschluss befindet sich im unteren Bereich der Maschine.
• Der Schutzleiter (PE) ist gelb-grün, der Neutralleiter (N) blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

5 INBETRIEBNAHME

INBETRIEBNAHME

Die Stromschutzanlage muss vor der Inbetriebnahme einem Funktionstest unterzogen werden.

Die Installation muss vom Vertragshändler vorgenommen und/oder überprüft werden, ebenso nimmt dieser die Inbetriebnahme der Maschine und deren Betriebseinführung vor.

VORBEREITUNG

Wichtig:

Jedes Gerät verfügt über einen Klarspülerdosierer, über einen Spülmitteldosierer nur einige Modelle.

Ist die Maschine mit beiden Dosiervorrichtungen versehen, Klarspüler- und Spülmittelbehälter einsetzen und die Entnahmeleitungen an der Maschinenrückseite einfügen.

Rote Leitung: Spülmittel

Transparente Leitung: Klarspüler

Zuvor die Gewichte an den Leitungsenden anbringen (um die Entnahmevorrichtung am Behälterboden zu halten) und den Filter wie in der Abbildung einsetzen.

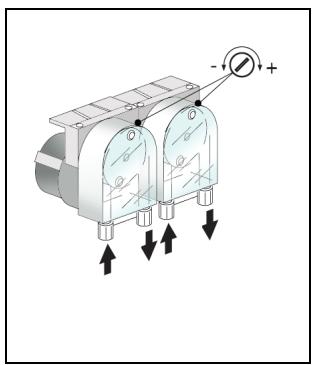

Zur Regelung die Einstellschraube wie in der Abbildung drehen. Die Einstellung sollte vom Fachpersonal des Reinigungsmittellieferanten vorgenommen werden.

Für Ausführungen ohne Spülmitteldosierer kann das Dosierset nachbestellt und nachträglich installiert werden.

Alternativ kann auch ein externer Dosierer mit einem elektrischen 2x0,5 mm Verbindungskabel Typ H05 RN-F angeschlossen werden. Für die Verlegung und den Anschluss siehe das beigefügte Schema TECHNISCHE MERKMALE und den Schaltplan.

Verwenden Sie einen Dosierer zu 230V/50 Hz mit maximaler Leistungsaufnahme von 15 W.

Dann den externen Spülmitteldosierer mit der oben genannten roten Leitung an die Spülmaschine anschließen.

Dosatore risciacquo Rinse aid dosing Doseur de linçage + -

6 EINSTELLUNGEN

PARAMETER FÜR DIE KONFIGURIERUNG DER MASCHINE ( Für den Elektrotechniker nicht den Benutzer )

Klemme	Anschluss Modelle mit Haube
1 – 2	Kartenversorgung, 230 Vac
3 – 4	Temperatursonde Boiler
5 – 6	Temperatursonde Tank
10	Druckregler Break-Tank
11	Reserveeingang
12	Mikro Haube
13	Druckregler Tank, bei überhöhtem Füllstand geschlossen
14	Eingänge
15	Fernschalterspule Heizelemente Boiler
16	Heizelement Boiler, max. 10 Amp.
17	-
18	-
18 B.TANK	Nachspülpumpe (Maschinentyp 4)
19	Spülpumpe (max. 1 PS)
20	Nachspül-Mv + Drucksteigerungspumpe
21	Abflusspumpe (max. 0.75 PS) optional
22	Ausgangsversorgung, Phase 230 Vac

Parameter	Beschreibung	Bereich	Werksseitige Einstellung
P0	Dauer Abflusszyklus	1-5'	1
P1	Boiler-Temperatur	60-95°C	82°C
P2	Tanktemperatur	40-65°C	55°C
P3	Dauer Nachspülgang	10-40''	13''
P4	Option BOILERSTOPP	JA/NEIN	0 NEIN
P5	Maschinentyp1 = Kurzspülgang, Dauerzyklus (max. 10')2 = Kurz-, Mittel-, Langspülgang, Dauerzyklus (max. 10')3 = Kurz- und Mittelspülgang werksseitig auf 1 eingestellt4 = Break Tank, Mittel-, Langspülgang, Dauerzyklus, bei dieser Konfigurierung muss die Option Kaltwasser-Nachspülgang auf "0" stehen5 = Mit drei Spülzyklen ohne Break Tank für Capot-Modelle6 = Mit drei Spülzyklen mit Break Tank für Capot-Modell
P6	Option Abfluss mit Überlauf	JA/NEIN	0 NEIN
P7	Option Nachspülgang mit Kaltwasser	JA/NEIN	0 NEIN
P8	Option Wiederherstellung	JA/NEIN	0 NEIN
P9	Dauer Wassereinlauf	1-10'	10'

Für den Zugang zum Menü der werksseitigen Einstellungen folgendermaßen vorgehen:

1) Maschine mit der Taste ☐ ausschalten
2) Innerhalb von 6 Sekunden nach dem Ausschalten der Maschine 7 Mal Taste ☐ drücken Nach Ablauf der 6 Sekunden zeigt das Display“ P0” an
3) Mit der Taste ∞○ den zu verändernden Parameter wählen
4) Taste 📷 drücken, um den gewählten Parameter auf dem Display anzuzeigen
5) Parameter mit der Taste ∞ verändern
6) Veränderung mit der Taste bestätigen
7) Zur Anzeige und Veränderung der weiteren Parameter wie oben beschrieben vorgehen
8) Nach der Einstellung der verschieden Parameter, Taste 📄①drücken und Menü verlassen.

7 FEHLERANZEIGE AUF DEM DISPLAY

Der Geschirrspüler zeigt verschiedene Funktionsfehler auf dem Display an.

Bleibt die Störung auch nach dem Aus- und Wiedereinschalten der Maschine bestehen, folgendermaßen vorgehen:

E1	Boilersonde defekt	Auswechseln
E2	Tanksonde defekt	Auswechseln
E3	Timeout Wassereinlauf ( die Dauer für den Wassereinlauf hat die in P9 eingestellte Zeit überschritten)	Magnetventil überprüfen – Überprüfen, ob das Wasserventil geöffnet ist
E6	Fehler beim Abfluss. Nach dem Abfluss erkennt die CPU noch Restwasser im Tank. Mögliche Ursachen:	Abflusspumpe defektAbflussrohr verstopftTank-Druckregler defektDauer für den Abflusszyklus ( P0 ) zu niedrig eingestellt
E7	Timeout Tank 30 Minuten	Tank- und Boiler-Thermostat überprüfenSondenanschluss überprüfen
E8	Timeout Boiler 15 Minuten	Tank- und Boiler-Thermostat überprüfenSondenanschluss überprüfentite

8 GEBRAUCHSANLEITUNG

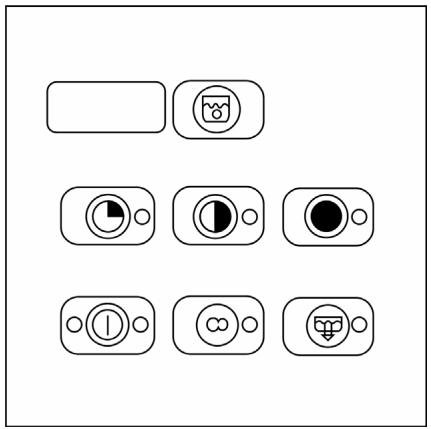

8.1 Befehlstafel

	EIN/AUS-Schalter
	Symbol Tank Füllen
	Schalter Boiler Entleeren
	Kurzspülgang
	Mittlerer Spülgang
	Langspülgang
	Dauerspülgang
○	Led-Anzeigen: ○ ausgeschaltet; ⚙ blinkend/auf

8.2 Vor dem Spülen

Ausschließlich Geschirrspülmittel und Klarspüler für Industrie-Geschirrspüler verwenden.

Keine Handspülmittel verwenden.

Wir empfehlen den Gebrauch eigens für diesen Geschirrspüler entwickelter Mittel.

Während des Befüllens der beiden Behälter Spülmittel und Klarspüler nicht vertauschen, um Betriebsbeeinträchtigungen und Maschinenschäden vorzubeugen.

Verschiedene Spülmittel niemals mischen, um Schäden am Dosierer vorzubeugen.

Spülmittel für Industriegeschirrspüler können schwere Reizungen verursachen. Stets die Herstellerhinweise auf der Verpackung des Spülmittels genau befolgen.

Wasser-versorgungshahn öffnen (Benutzer).	Überprüfen		Hauptschalter betätigen (Benutzer), auf dem Display erscheint “OFF”.
	Füllstand von Spülmittel und Klarspüler in den Behältern.	Korrekte Anbringung der Filter, die Rotation der Spritzleisten, keine Fremdkörper im Geschirrspüler.

8.3 TÄGLICHER ERSTBETRIEB (bei leerem Tank und Boiler)

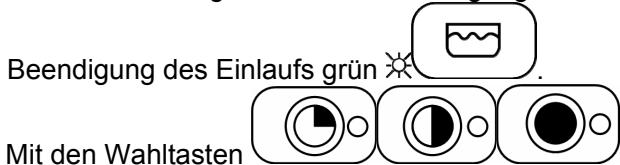

Wandschalter drücken und auf dem Display erscheinen zwei Leuchtpunkte; der links vom Schalter

liegende Led leuchtet rot auf, um die Spannungsversorgung der Maschine anzuzeigen. Überlauf einfügen und Klappe schließen.

• Hauptschalter 📋 🐵 🐵 drücken und der rechts vom Schalter liegende Led 🐵 🐵 leuchtet grün auf, die Maschine beginnt mit dem Füllvorgang. Der Led ✉️ 🐵 beginnt zu blinken und leuchtet nach
• Mit den Wahltasten die gewünschte Dauer des Spülgangs einstellen. Beim

Beendigung des Einlaufs grün Mit den Wahlstaten

Erstbetrieb stellt die Maschine automatisch den Mittleren Spülgang ein. Der entsprechende Led des gewünschten Spülgangs leuchtet grün. Während des Spülvorgangs blinkt der Led und leuchtet nach Beendigung des Spülgangs wieder grün. Zum Zyklusstart die Klappe öffnen, den Korb einsetzen und die Klappe wieder schließen; der gewählte Led blinkt und leuchtet erst nach Beendigung des kompletten Spülgangs wider grün.

- Auf dem Display wird je nach ablaufender Phase die Spül- bzw. Nachspültemperatur angezeigt.

ACHTUNG: Ist die Maschine mit Nachspül-Wartezeit versehen, so dauert der Spülgang bis die programmierte Nachspültemperatur erricht ist, anschließend wird der Spülgang beendet. Nach der Wahl des Dauerspülgangs

beginnt der Led zu blinken

zum Abbruch erneut

drücken. Anschließend beginnt

der Nachspülgang, nach Beendigung leuchtet der Led ∪ grün.

Für Modelle mit Ausflusspumpe Überlauf nach Betriebsende entfernen und 4 Sekunden lang drücken. Sobald der Led aufleuchtet beginnt der Abflussvorgang, nach Beendigung schaltet die Maschine automatisch aus.

9 PROGRAMMWAHL

PROGRAMM		VERSCHMUTZUNG	DAUER (*)
		Gläser	Kurzgang, ca. 1' 15"
		Gläser, Tassen, leicht verschmutzte Teller	Mittlerer Gang, ca. 2'
		Stark verschmutztes Besteck und Teller	Langer Gang, ca. 3'
		Hartnäckiger Schmutz	Dauergang 0 bis 10'

(*) Die oben genannten Angaben bezüglich der Zyklusdauer beziehen sich auf einen Dreiphasen-Anschluss mit Warmwasserversorgung von 50°C.

Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern.

GESCHIRR EINRÄUMEN

Teller

Der Korb fasst

12 tiefe Teller bzw. 18 flache Teller.

Feste Speiserückstände entfernen (wie Knochen, Schalen, Kerne, etc.); Teller mit trockenen Speiseresten wie Käse, Ei, etc. zuvor in kaltem Wasser einweichen lassen.

Gläser mit Rand nach unten einräumen.

Besteck

Besteckkorb verwenden. Besteck lose einlegen, möglichst mit dem Griff nach unten. Dabei auf etwaige Verletzungsgefahren durch Gabelspitzen oder Messerschneiden achten.

Gesamtabfluss zu Betriebsende

Nach Beendigung der verschiedenen Spülgänge folgendermaßen vorgehen:

• Hauptschalter ☐ aus "AUS" stellen;
• Wandschalter ausschalten;
• Wasserversorgungshahn schließen;
  -Überlauf abnehmen (der Maschinenabfluss beginnt) ;

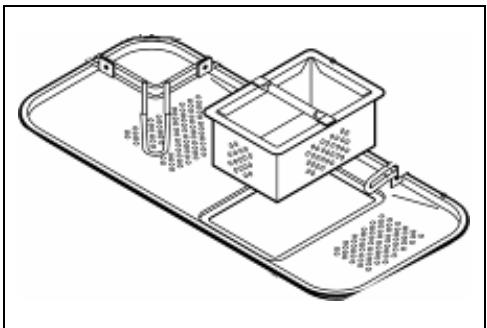

• Nach Beendigung Filter herausnehmen ;
• Das Tankinnere und die Filter mit geeigneten Mitteln reinigen;
• Filter und Überlauf wieder korrekt einfügen.

Bei den Modellen mit Abflusspumpe (optional) bei Betriebsende Überlauf abnehmen und Abflussschalter

Sekunden lang drücken. Sobald der Led zu blinken beginnt, beginnt der Abfluss, nach Beendigung wird die Maschine automatisch ausgeschaltet. Nach einem kompletten Abfluss empfehlen wir, die Filter zu reinigen. Dazu siehe Angaben im letzten Paragraph.

Geschirrspüler niemals mit Wasserrückständen im Tank abschalten, stets den Abfluss betätigen.

10 WARTUNG UND REINIGUNG

Obwohl kein spezielles Wartungsprogramm vorgeschrieben ist, sollte die Maschine zweimal pro Jahr von einem Fachmann überprüft werden.

ACHTUNG: Für beabsichtigt hervorgerufene Beschädigungen oder durch Unachtsamkeit, Nichtbeachtung der Gebrauchshinweise und –Vorschriften oder durch fehlerhafte Anschlüsse hervorgerufene Schäden trägt der Hersteller keinerlei Verantwortung.

10.1 Tägliche Reinigung

Der Geschirrspüler entspricht Schutzgrad IPX4, der Gebrauch direkter Wasserstrahlen ist dennoch untersagt.

Filterreinigung nach Betriebsende

Bei besonders intensivem Spülbetrieb sollte der Filter etwa nach allen 30-40 Spülgängen gereinigt werden, um die Maschine stets in betriebsfähigem Zustand zu halten. Dazu die "partielle Tankentleerung" vornehmen.

Filter herausnehmen (durch einfaches Anheben, siehe Abbildung), dabei aufpassen, dass keine groben Rückstände in die Öffnung unter dem Filter fallen. Dann Rückstände von den Filtern entfernen und gründlich abspülen, anschließend wieder korrekt einsetzen. Keine spitzen oder scharfen Gegenstände verwenden.

Etwaige Kalkablagerungen entfernen;

- Die Oberflächen häufig und gründlich mit einem feuchten Lappen reinigen; Neutralreiniger verwenden, keine Scheuermittel, keine chlorhaltigen Mittel und keine korrosiven, für Edelstahl schädliche Mittel verwenden.

Die oben genannten Mittel auch nicht zur Reinigung des Bodens unterhalb der Maschine oder des Maschinenumfelds verwenden, um durch Dämpfe oder Spritzer hervorgerufene Schäden an den Edelstählflächen zu vermeiden.

10.2 Regelmäßige Wartung

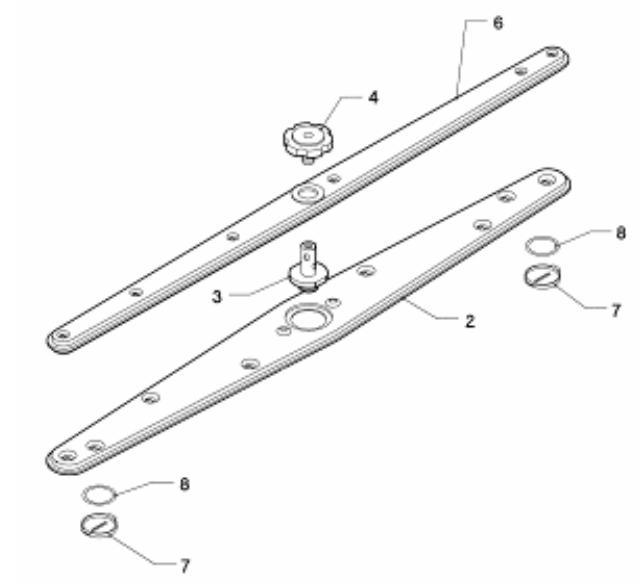

Zentrale Schraube (4) entfernen und die (unteren und oberen 2-4) Spritzleisten abmontieren. Die Verschlusskappen an den Enden der Spritzleisten (7) abnehmen.

Bohrungen und Düsen mit einem sauberen Wasserstrahl reinigen, kein Werkzeug verwenden, das eventuell Schäden verursachen könnte. Spritzleisten sorgfältig wieder anbringen.

Außenfläche der Maschine mit einem feuchten Tuch und Neutralreiniger abwischen und gut trocknen.

10.3 Längerer Maschinenstillstand

Sollte der Geschirrspüler für längere Zeit nicht benutzt werden, so müssen die Spülmittel- und Klarspülerdosierer geleert werden, um der Kristallisierung und etwaigen Schäden an der Pumpe vorzubeugen: Dosierleitungen der Spülmittel- und Klarspülerdosierer abnehmen und in ein Gefäß mit sauberem Wasser geben, einige Spülgänge und schließlich einen kompletten Abfluss ausführen.

Zum Schluss Hauptschalter ausschalten, Wasserversorgungshahn schließen. Die Dosierleitungen der Spülmittel- und Klarspülerdosierer bei der erneuten Inbetriebnahme wieder einsetzen, dabei darauf achten, sie nicht zu vertauschen (rote Leitung = Spülmittel; transparente Leitung = Klarspüler).

Die Maschine bei (längerem oder kürzerem) Stillstand niemals eingeschaltet lassen.

PROBLEM	MÖGLICHE URSACHE	MÖGLICHE BEHEBUNG
SPANNUNGS-KONTROLLLÄMPCHENLEUCHTET NICHT	Keine Stromspannung	Stromanschluss überprüfen.
SPÜLPROGRAMM STARTETNICHT	Maschineneinlauf nicht beendet.	Warten, bis der Ledaufleuchtet
UNBEFRIEDIGENDESPÜLERGEBNISSE	Spülöffnungen verstopft oderverkrustet	Spritzleisten abnehmen und reinigen(10.2 regelmäßige Wartung)
	Zu wenig oder nicht geeignetesSpülmittel bzw. Klarspüler	Spülmittelmenge und –Typüberprüfen.
	Teller /Gläser ungünstigeingeräumt	Teller /Gläser gut einräumen.
	Niedrige Spültemperatur	Temperaturanzeige auf dem Displayüberprüfen, liegt sie unter 50° denKundendienst rufen.
	Spülgang nicht geeigneteingestellt	Spülgangdauer steigern, vor allem beibesonders hartnäckigem,eingetrocknetem Schmutz.
UNBEFRIEDIGENDENACHSPÜLERGEBNISSE	Spritzleistendüsen verstopftBoiler verkalkt	Reinigung der Düsen und korrektenBetrieb des Wasserenthärters (fallsvorhanden) überprüfen.
GLÄSER UND BESTECK SINDFLECKIG	Klarspüler ungeeignet bzw. wirdnicht richtig dosiert.Wasserhärte beträgt mehr als12°dF oder zu große Mengegelöster Salze	Klarspülerbehälter überprüfen,Klarspüler muss für die Art desLeitungswassers geeignet sein.Bei fortbestehender StörungKundendienst rufen.
AUCH NACH DEM ABFLUSSWASSER IM TANK	Abflussleitung nicht richtigangebracht bzw. teilweiseverstopft.	Sicherstellen, dass die Leitung nichtverstopft und der Abfluss nicht zu hochangebracht ist. SieheAnschlussschema.

12 FEHLERANZEIGE AUF DEM DISPLAY BENUTZER

Bleibt die Störung auch nach dem Aus- und Wiedereinschalten der Maschine bestehen, Kundendienst rufen und die Fehleranzeige auf dem Display mitteilen:

E1	Boilersonde defekt
E2	Tanksonde defekt
E3	Timeout Wassereinlauf ( die Dauer für den Wassereinlauf hat die eingestellte Zeit überschritten)
E6	Fehler beim Abfluss. Nach dem Abfluss erkennt die CPU noch Restwasser im Tank: Abflusspumpe defekt (falls vorhanden), Abflussrohr verstopft, Tank-Druckregler defekt, Dauer für den Abflusszyklus zu niedrig eingestellt, Überlauf eingelegt
E7	Timeout Tank 30 Minuten
E8	Timeout Boiler 15 Minuten
