1 Avvertenze per la sicurezza e l'uso
2 Caratteristiche tecniche
3 Installazione e posizionamento
4 ISTRUZIONI PER L'INSTALLATORE - ASSISTENTE TECNICO
5 Prima messa in funzione
6 Settaggi
7 Anomalie visualizzate a display (tecnico)
8 ISTRUZIONI PER L'UTENTE
9 Scelta del programma
10 Manutenzione e pulizia
11 Problemi ed anomalie (utente)
12 Anomalie visualizzate a display (utente)

Vi ringraziamo per la scelta del prodotto.

Consigliamo di leggere attentamente tutte le istruzioni contenute nel manuale per conoscere le condizioni più idonee per un corretto utilizzo della lavastoviglie.

ISTRUZIONI TECNICHE:

Sono destinate al personale qualificato che deve eseguire l'installazione, la messa in servizio, il collaudo, ed eventuali interventi di assistenza.

ISTRUZIONI PER L'UTENTE:

Indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.

1 Avvertenze per la sicurezza e l'uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELLA LAVASTOVIGLIE; OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO.

IL POSIZIONAMENTO, GLI ALLACCIAMENTI, LA MESSA IN FUNZIONE E L'ELIMINAZIONE DI INCONVENIENTI, E LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE DEVONO ESSERE ESEGUIITI DA PERSONALE QUALIFICATO.

LA LAVASTOVIGLIE E' DESTINATA ESCLUSIVAMENTE AD USO PROFESSIONALE E DEVE ESSERE UTILIZZATA DA PERSONALE ABILITATO. E' PREDISPOSTA PER IL LAVAGGIO DI STOVIGLIE (PIATTI, TAZZE, CIOTOLE, TEGLIE, POSATE) E SIMILI NEI SETTORI GASTRONOMICI E NEL RAMO DELLA RISTORAZIONE COLLETTIVA, ED E' CONFORME ALLE NORME INTERNAZIONALI DI SICUREZZA ELETTRICA E MECCANICA (CEI-EN-IEC 60335-2-58/61770) E DI COMPATIBILITA' ELETTROMAGNETICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER DANNI A PERSONE O COSE CAUSATI DALL'INOSSERVANZA DELLE ISTRUZIONI PRESENTI NEL MANUALE, DALL'USO NON CORRETTO, DALLA MANOMISSIONE ANCHE DI UNA SINGOLA PARTE DELL'APPARECCHIO E DALL'UTILIZZO DI RICAMBI NON ORIGINALI.

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITA' PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

QUESTO APPARECCHIO E' CONTRASSEGNATO IN CONFORMITA' ALLA DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO CORRETTO L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.

IL SIMBOLO ✉ SUL PRODOTTO O SULLA DOCUMENTAZIONE DI ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.

DISMETTERE L'APPARECCHIO SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO DEI RIFIUTI.

PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO, RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE IL COMPETENTE UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO E' STATO ACQUISTATO.

NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE POTREBBERO PROVOCARE UN'ESPLOSIONE. NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.

NON UTILIZZARE MAI LA LAVASTOVIGLIE O SUE PARTI COME SCALA, SUPPORTO O SOSTEGNO PER PERSONE, COSE O ANIMALI.

APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE POTREBBE CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER LE PERSONE.

NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI SI POTREBBE INCIAMPARE.

NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI LAVAGGIO.

L'APPARECCHIO NON E' ADATTO PER L'USO DA PARTE DI MINORI E PERSONE CON RIDOTTE CAPACITA' FISICHE, SENSORIALI O MENTALI, MANCANTI DI ESPERIENZA E CONOSCENZA. L'UTILIZZO DELL'APPARECCHIO E' CONSENTITO A QUESTE PERSONE SOLO SOTTO LA SUPERVISIONE DI UNA PERSONA RESPONSABILE DELLA LORO SICUREZZA.

2 Caratteristiche tecniche

		AGB672 AGB669	AGB666 AGB670	AGB664
Tensione di alimentazione	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequenza	Hz	50	50	50
Potenza max. assorbita	kW	6,75	7,1	10,75
Potenza resistenza boiler	kW	6	6	10
Potenza resistenza vasca	kW	3	3	3
Potenza pompa lavaggio	kW	0,75	1,1	0,75
Pressione acqua alimentazione	kPa	200-400	200-400	200-400
Temperatura acqua alimentazione	°C	50 – 60	50 – 60	15 – 30
Durezza acqua alimentazione	°dF	7 – 12	7 – 12	7 – 12
Consumo acqua per ciclo di risciacquo	l	3,5	3,5	3,5
Capacità boiler	l	9	9	12
Capacità vasca	l	28	35	28
Durata cicli standard con alimentazione acqua a 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Livello rumorosità	dB(A)	67	67	67
Grado protezione	IPX	4	4	4
Peso netto	kg	115	123	118
Tipo di cavo di alimentazione	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

Schema elettrico – cambio tensione

	400/3 Volt	230/3 Volt
Pompa Lavaggio	Resistenza Boiler

3 Installazione e posizionamento

INSTALLAZIONE e POSIZIONAMENTO

Portare la lavastoviglie sul luogo di installazione, rimuovere l'imballo, verificare l'integrità dell'apparecchio e dei componenti, in caso di danni questi devono essere notificati per iscritto al trasportatore.

Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo.

Tutti i materiali utilizzati per l'imballo sono compatibili con l'ambiente. Essi possono essere conservati senza pericolo, o essere smaltiti presso un apposito centro di smaltimento rifiuti.

I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi:

PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione.

PP polipropilene: reggette.

PS polistirolo espanso: angolari di protezione, coperchio imballo.

I componenti in legno e cartone possono essere smaltiti rispettando le norme vigenti.

Alla dismissione del prodotto evitare di disperderlo nell'ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili.

Le parti in plastica sono contrassegnate con il simbolo del relativo materiale.

POSIZIONAMENTO:

Attenzione: l'impianto interno ed i locali in cui vengono installate apparecchiature per comunità, devono rispondere alle normative vigenti.

Il costruttore declina ogni responsabilità per danni diretti o indiretti a persone o cose derivanti dal mancato rispetto di dette normative.

Prima dell'installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio.

Posizionare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva.

Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; ogni altra soluzione deve essere approvata dal costruttore.

4 ISTRUZIONI PER L'INSTALLATORE ASSISTENTE TECNICO

Allacciamento idraulico e scarico:

I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono dalla zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata 34 " gas.

Per il collegamento alla rete idrica utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere utilizzati.

La pressione dinamica di alimentazione dovrà essere compresa tra 2 e 4 bar, se superiore è necessario installare un riduttore di pressione.

E' indispensabile installare un rubinetto generale sulla tubazione di arrivo acqua di alimentazione; il rubinetto dovrà essere accessibile ad installazione terminata, non installare il rubinetto dietro la lavastoviglie.

La durata cicli dichiarata è riferita ad alimentazione con acqua calda 50°C.

In caso di alimentazione ad acqua fredda la durata potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti.

Scarico:

Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; questo sarà da prevedersi a pavimento, con piletta a sifoide.

Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati dopo l'installazione.

4.1 Allacciamento elettrico

Il collegamento elettrico della lavastoviglie ed eventuali apparecchi supplementari va affidato a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le disposizioni tecniche di allacciamento.

La potenza totale installata è riportata sulla targhetta dati tecnici dell'apparecchio.

Insieme alla lavastoviglie non devono essere protetti altri apparecchi.

L'esercente dovrà provvedere all'installazione, secondo le norme vigenti, di un interruttore generale sulla linea di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina.

Tali interruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili dopo l'installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III.

Attenzione!!!

La lavastoviglie è priva di tensione solamente quando l'interruttore generale è disinserito.

• Collegare l'apparecchio al sistema equipotenziale utenza. Il morsetto ▼ per il collegamento è posto nella zona posteriore inferiore della macchina.
• Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.

5 PRIMA MESSA IN FUNZIONE

PRIMA MESSA IN FUNZIONE

Il sistema elettrico di protezione deve essere sottoposto ad un test funzionale prima della messa in esercizio. L'installazione deve essere eseguita e/o verificata dal rivenditore autorizzato che si occuperà della prima messa in funzione e delle istruzioni relative al funzionamento della lavastoviglie.

PREPARAZIONE ALL'USO

Importante:

Il dosatore brillantante è sempre presente, il dosatore detersivo solamente su alcuni modelli.

Se entrambi i dosatori sono presenti posizionare i contenitori esterni di detergente e brillantante ed inserirvi i rispettivi tubi di pescaggio posti sul retro della macchina.

Tubo rosso: detergente

tubo trasparente: brillantante

Prima di introdurre i tubi nei contenitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contenitore) ed il filtro come indicato in figura.

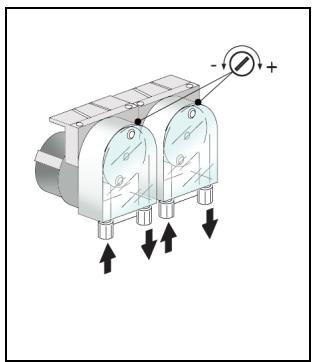

Per la regolazione agire sulle viti di regolazione indicate in figura, si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti di detergenti.

Se il dosatore detergente non è premontato, è possibile installarlo successivamente ordinando il KIT relativo.

In alternativa è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2x0,5 mm tipo H05 RN-F, inserito attraverso il passaggio indicato nello schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie. Il dosatore deve essere 230V/50 Hz con potenza massima assorbita di 15 W.

Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopracitato.

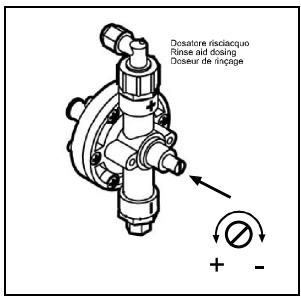

Dosatore risciacquo Rinse aid dosing Dosseur de linçage + -

6 SETTAGGI

SETTAGGI

Durante la prima messa in funzione provvedere all'impostazione o regolazione delle funzioni/parametri di seguito indicati:

ALIMENTAZIONE : 200 – 250 VAC.

POTENZA ASSORBITA : 4 VA

UMIDITA' DI FUNZIONAMENTO : max 90 % senza condensazione

NORMATIVE : la scheda e' progettata e costruita in osservanza alle vigenti normative europee in materia di sicurezza elettrica e di compatibilità' elettromagnetica.

In particolare le seguenti:

EN 61000-6-3 : Emissione per ambienti residenziali e commerciali

EN 61000-6-2 : Immunita' per ambienti industriali

EN 61000-4-11 : Immunita' alle microinterruzioni di rete

EN 60335-1 : direttiva sicurezza bassa tensione

ZERO CROSSING : il rele' che alimenta la resistenza elettrica della vasca e' dotato della funzione " zero crossing ", che sincronizza la commutazione di questo rele', sia in chiusura che in apertura, con il passaggio per lo zero della tensione di rete, sia per frequenze di rete di 50 Hz che per 60 Hz. In questo modo si riduce notevolmente l'usura dei contatti di questo rele'.

PARAMETRI DI CONFIGURAZIONE MACCHINA ( Destinato al personale tecnico non all'utente )

P0 TEMPO CICLO DI SCARICO, da 1 a 5 minuti, preimpostato a 2

P1 TEMPERATURA BOILER, da 60 a 95 °C, preimpostato a 86 °C

P2 TEMPERATURA VASCA, da 40 a 65 °C, preimpostato a 55 °C

P3 DURATA RISCIACQUO da 10 a 40 sec., preimpostato a 13 sec

Durante la fase di risciacquo viene attivata anche la pompa di scarico (se installata), che viene tenuta attivata per 4 secondi dopo la fine della fase di risciacquo

P4 OPZIONE FERMO BOILER: 0 = non installato, 1 = installato, preimpostato a 0

P5 TIPO MACCHINA:

5 = con tre cicli di lavaggio senza Break Tank/Air Trap per Capot

6 = con tre cicli di lavaggio con Break Tank /Air Trap per Capot

P6 OPZIONE SCARICO CON TROPPOPIENO : 0 = non installato. 1 = installato, preimpostato a 1

Lo scarico viene attivato ogni volta che si attiva l'elettrovalvola di carico .

Finita la fase di risciacquo , la pompa scarico funziona ancora per 4 secondi

Il ciclo di scarico puo' anche essere attivato manualmente dall'operatore

mantenendo premuto il tasto di scarico per 3 secondi. Il ciclo di scarico

ha una durata di 120 secondi, al termine la macchina si spegne automaticamente.

P9 DURATA CARICO ACQUA, da 1 a 10 minuti, preimpostato a 10 minuti.

Per entrare nel menu fabbrica occorre seguire la seguente procedura:

1) spegnere la macchina con il tasto

2) entro 6 secondi dallo spegnimento macchina premere 7 volte il tasto Al termine dei 6 secondi sul display appare appare la scritta “P0”.

3) Con il tasto ⓞ selezionare il parametro da modificare

4) Premere il tasto per visualizzare sul display il parametro selezionato

5) modificare il parametro con il tasto

6) confermare la modifica con il tasto

7) selezionare, allo stesso modo, altri parametri da modificare e modificarli come descritto sopra

8) Dopo aver impostato tutti i parametri della macchina, premere il tasto ⏻① per uscire.

7 ANOMALIE VISUALIZZATE A DISPLAY

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti evidenziati sul display. Dopo avere spento e riacceso la macchina, se il problema persiste agire come sotto indicato:

E1	Guasto sonda boiler	Sostituire
E2	Guasto sonda vasca	Sostituire
E3	Timeout carico acqua ( la durata del carico acqua ha superato il tempo impostato in P9	Verifica elettrovalvola – Verificare che il rubinetto dell’acqua sia aperto
E6	Anomalia scarico. Al termine della fase di scarico la cpu rileva ancora acqua in vasca. Puo’ essere dovuto a:	guasto pompa scaricootturazione tubo scaricoguasto pressostato vascatempo ciclo di scarico ( P0 ) impostato troppobasso
E7	Timeout vasca 30 minuti	Verifica termostato vasca e termostato boilerControllo sonde invertite
E8	Timeout boiler 15 minuti	Verifica termostato vasca e termostato boilerControllo sonde invertite

8 ISTRUZIONI PER L'UTENTE

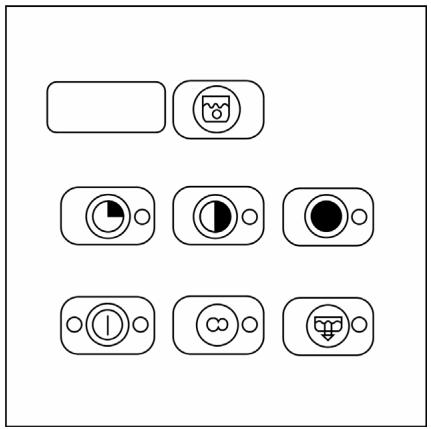

8.1 Pannello comandi

	Pulsante on off
	Simbolo riempimento vasca
	Pulsante svuotamento boiler
	Ciclo lavaggio breve
	Ciclo lavaggio medio
	Ciclo lavaggio lungo
	Ciclo lavaggio continuo
○	Led funzioni: Rappresentazione dei led: ○ spento; ✅ acceso

Durante il rabbocco dei serbatoi fare attenzione a non scambiare i prodotti, questo potrebbe provocare malfunzionamenti e danni alla lavastoviglie.

Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore.

I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispettare attentamente le istruzioni del produttore di detersivo riportate sulla confezione.

Aprire il rubinetto di rete dell'acqua (utenza).	Verificare:		Inserire l'interruttore generale (utenza), sul display compare "OFF".
	Il livello di detergente e brillantante nei contenitori.	Il corretto posizionamento dei filtri, la rotazione degli irroratori, l'assenza di corpi estranei nella lavastoviglie.

8.3 PRIMO UTILIZZO GIORNALIERO (vasca e boiler vuoti)

Azionare l'interruttore a muro, si accenderanno due puntini luminosi sul dispaly; il led a sinistra dell'interruttore

si illuminerà di rosso per segnalare macchina in tensione; mettere il troppo pieno e chiudere la capot.

Premere l'interruttore generale ⚙️, il led a destra dell'interruttore ⚙️ diventa verde e la macchina inizia il carico; Il led ⚙️ comincerà a lampeggiare e a carico terminato diventerà fisso verde ⚙️.

Selezionare il tempo di lavaggio desiderato agendo sui selettori tenendo presente che al primo avvio la macchina si posiziona automaticamente sul ciclo medio.

Per il ciclo selezionato si illumina il led verde relativo. Durante la fase di lavaggio il led lampeggia fino la fine del ciclo, per ritornare poi verde fisso.

Per l'avvio del ciclo aprire la capot, inserire il cestello e chiudere la capot; il led selezionato inizierà a lampeggiare per poi rimanere fisso al termine del ciclo completo. Il display inizierà a segnalare le temperature di lavaggio o di risciacquo in base alla funzione in corso della macchina.

N.B. se la macchina è predisposta con attesa risciacquo il lavaggio continuerà fino al raggiungimento della temperatura di risciacquo programmata dopo di chè terminerà il suo ciclo.

Per il ciclo continuo dopo averlo selezionato comincerà a lampeggiare il led, per interromperlo premere nuovamente e inizierà il risciacquo che terminerà il ciclo quando il led sarà illuminato verde fisso.

Per i modelli con pompa di scarico a fine lavoro togliere il troppo pieno e tenere premuto per 4 secondi, all'accensione del led inizierà lo scarico che terminerà allo spegnimento automatico della macchina.

9 SCELTA DEL PROGRAMMA

PROGRAMMA	TIPOLOGIA DI SPORCO	DURATA (*)
	Bicchieri	Breve circa 1' 15"
	Bicchieri, tazzine, piatti poco sporchi	Media circa 2'
	Posate e piatti molto sporchi	Lunga circa 3'
	Stoviglie particolarmente sporche	Continua da 0 a 10'

(*) La durata cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50°C.

In caso di alimentazione ad acqua fredda la durata cicli potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso.

CARICO DELLE STOVIGLIE

Piatti

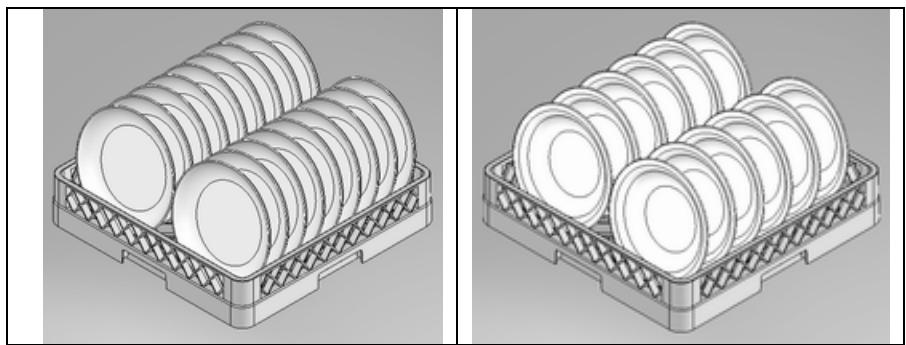

Il cesto può contenere

12 piatti fondi o 18 piatti piani.

Asportare dai piatti i residui solidi (ossa, buce, noccioli, ecc.); lasciare preventivamente in ammollo in acqua fredda piatti con residui secchi di formaggio, uovo.....ecc.

Posizionare i bicchieri rivolti verso il basso.

Posate

Utilizzare l'apposito/i cestino. Disporre le posate alla rinfusa preferibilmente con il manico rivolto verso il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli.

Scarico totale a fine giornata

Al termine delle operazioni di lavaggio comportarsi come segue:

• portare l'interruttore generale 📄 sulla posizione "OFF";
• disinserire l'interruttore generale a muro;
• chiudere il rubinetto d'alimentazione acqua;
• togliere troppopieno (la macchina inizia a scaricare);
• a macchina scarica togliere filtro ;
• lavare l'interno della vasca e i filtri con prodotti idonei;
• ricollocare filtro e troppopieno nelle rispettive sedi.

Per i modelli con pompa di scarico (optional) a fine lavoro togliere il troppo pieno e tenere premuto il pulsante di scarico per 4 secondi, all'accensione del led inizierà lo scarico che terminerà allo spegnimento automatico della macchina.

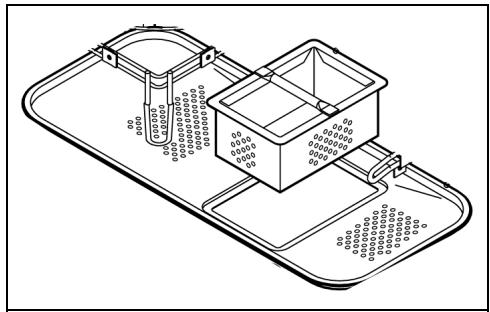

Dopo uno scarico totale si consiglia la pulizia dei filtri come viene spiegato al paragrafo precedente.

Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico.

10 MANUTENZIONE E PULIZIA

Nonostante non sia richiesta una particolare manutenzione programmata consigliamo di fare controllare la lavastoviglie da un tecnico specializzato due volte l'anno.

N.B: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.

10.1 Pulizia quotidiana

La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzare getti d'acqua diretti per la pulizia.

Pulizia del filtro durante la giornata

E' consigliato, in caso di utilizzo particolarmente gravoso, effettuare ogni 30-40 cicli la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare questo eseguire lo “scarico parziale vasca”.

Rimuovere i filtri (è sufficiente sollevarli dalla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondantemente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti.

Pulire eventuali incrostazioni di calcare per evitare accumuli;

- Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizzare detergenti neutri, non abrasivi, non contenenti sostanze a base di cloro, prodotti che corrodono e danneggiano l'acciaio inox.

Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento sotto la lavastoviglie o nelle vicinanze, per evitare che vapori o gocce possano produrre danni alle superfici in acciaio.

10.2 Controlli periodici

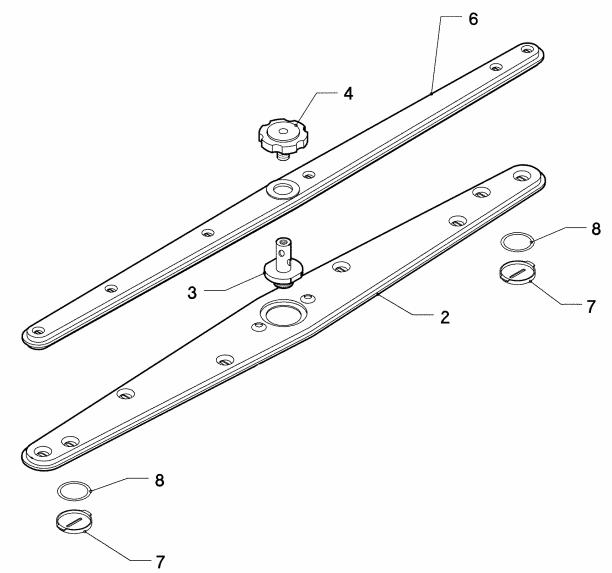

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7).

Pulire i fori e gli ugelli sotto un getto d'acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura.

Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.

10.3 Sosta prolungata

Se si prevede di non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario eseguire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompe: Togliere i tubi di pescaggio dai contenitori del detergente e brillantante ed immergerli in un contenitore contenente di acqua pulita, eseguire alcuni cicli di lavaggio, eseguire scarico completo.

Infine disinserire l'interruttore generale, chiudere il rubinetto d'entrata acqua, I tubi di pescaggio detergente e brillantante andranno nuovamente inseriti nei contenitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante).

Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

PROBLEMA	POSSIBILE CAUSA	POSSIBILE RIMEDIO
NON SI ACCENDE LASPIA DI RETE	Manca tensione di rete	Verificare connessione alla rete elettrica.
IL PROGRAMMA DI LAVAGGIO NON SI AVVIA	Il riempimento della lavastoviglie non è ancora terminato.	Attendere l'accensione del led
RISULTATI DI LAVAGGIO SCADENTI	Fori di lavaggio degli irroratori intasati o incrostati	Smontare e pulire irroratori (10.2 Controlli periodici)
	Detergente o brillantante insufficiente o non adeguato	Verificare tipo e quantità di detergente.
	Piatti /bicchieri mal posizionati	Disporre adeguatamente piatti/bicchieri.
	Bassa temperatura di lavaggio	Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza.
	Ciclo impostato inadeguato	Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato.
RISCIACQUO INSUFFICIENTE	Ugelli irroratori intasati Boiler incrostato di calcare	Verificare pulizia ugelli e se l'addolcitore eventualmente montato funziona correttamente.
BICCHIERI E POSATE MACCHIATI	Brillantante inadeguato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sali disciolti	Verificare contenitore brillantante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza.
PRESENZA DI ACQUA IN VASCA DOPO LO SCARICO	Tubo di scarico mal posizionato o parzialmente ostruito	Verificare che il tubo e lo scarico della lavastoviglie non siano ostruiti e che lo scarico non sia posizionato troppo in alto; vedi schema di collegamento.

12 ANOMALIE VISUALIZZATE A DISPLAY (UTENTE)

Dopo aver spento e riacceso la macchina se il problema persiste contattare l' assistenza tecnica comunicando il tipo di errore a display :

E1	Guasto sonda boiler
E2	Guasto sonda vasca
E3	Timeout carico acqua ( la durata del carico acqua ha superato il tempo impostato )
E6	Anomalia scarico. Al termine della fase di scarico la cpu rileva ancora acqua in vasca.Puo’ essere dovuto a: guasto pompa scarico (se presente), otturazione tubo scarico, guasto pressostato vasca, tempo ciclo di scarico impostato troppo basso
E7	Timeout vasca 30 minuti
E8	Timeout boiler 15 minuti
