B26C5 - Televisão BLAUPUNKT - Manual de utilização gratuito

Marca	Blaupunkt
Modelo	B26C5
Tipo de produto	Televisor LED LCD
Tamanho da tela (diagonal)	66 cm (26 polegadas)
Resolução	HD (1366 x 768 pixels)
Alimentação	230 V ~ 50 Hz
Consumo de energia	Aproximadamente 40 W (modo Ecohome)
Peso	Mais de 20 kg (requer 2 pessoas para transporte)
Dimensões (L x A x P) sem base	Aprox. 620 x 380 x 80 mm
Dimensões (L x A x P) com base	Aprox. 620 x 420 x 180 mm
Fixação na parede	Padrão VESA 100 x 100 mm
Sintonizadores	DVB-T (TNT) e DVB-C (cabo), sintonizador analógico
Entradas de vídeo	HDMI (x2 ou 3), VGA (PC), YPbPr (componente), CVBS, SCART
Entradas de áudio	Áudio PC (3,5 mm), áudio componente (R/L)
Saídas de áudio	COAX digital, conector de fone de ouvido 3,5 mm
Porta USB	1 x USB (suporte para arquivos de foto, música, vídeo, gravação)
Funções principais	Guia de TV 7 dias, gravação USB (PVR), pausa ao vivo, teletexto
Alto-falantes	2 x 8 W (estéreo)
Acessórios incluídos	Controle remoto, pilhas AAA (x2), base, cabo RF, cabo Mini AV/Componente, kit de instalação
Manutenção e limpeza	Limpar a tela com um pano úmido macio, apenas água limpa
Segurança	Não abrir, não há peças reparáveis pelo usuário, perigo de choque elétrico
Garantia	24 meses contratual, peças e mão de obra

Perguntas frequentes - B26C5 BLAUPUNKT

Posso conectar um console de jogo?

Sim, utilize um cabo HDMI para qualidade ideal, ou um cabo componente (YPbPr) para vídeo e um cabo de áudio separado (R/L). Em seguida, selecione a fonte correspondente (HDMI ou Componente) no menu Fonte.

Como sintonizar os canais digitais?

Na primeira inicialização, siga o assistente de configuração. Você pode escolher entre DVB-T (TNT) ou DVB-C (cabo). Se precisar reiniciar uma busca manual, vá em Menu > Canal > Configuração automática.

O controle remoto não funciona, o que fazer?

Verifique as pilhas (respeite a polaridade) e substitua-as se necessário. Certifique-se de que não há obstáculos entre o controle remoto e a televisão. Se o problema persistir, use os botões da televisão para ligar e acessar os menus.

Como gravar um programa em um pendrive?

Conecte um pendrive (formato FAT32, capacidade máxima recomendada de 32 GB). No modo digital, pressione a tecla REC para gravar o programa em execução. Você também pode programar uma gravação através do Guia de TV (7 dias) pressionando a tecla vermelha.

Não estou recebendo todos os canais TNT, por quê?

O sinal deve ser suficientemente forte (intensidade > 85%). Use uma antena externa digital de alto ganho e, se necessário, um amplificador de sinal. Evite antenas internas em áreas de baixa cobertura.

Como alternar entre as diferentes fontes (HDMI, USB, etc.)?

Pressione a tecla SOURCE/AV do controle remoto ou a tecla SOURCE da televisão. Use as teclas CH+/CH- para navegar e Vol+ para confirmar a fonte desejada.

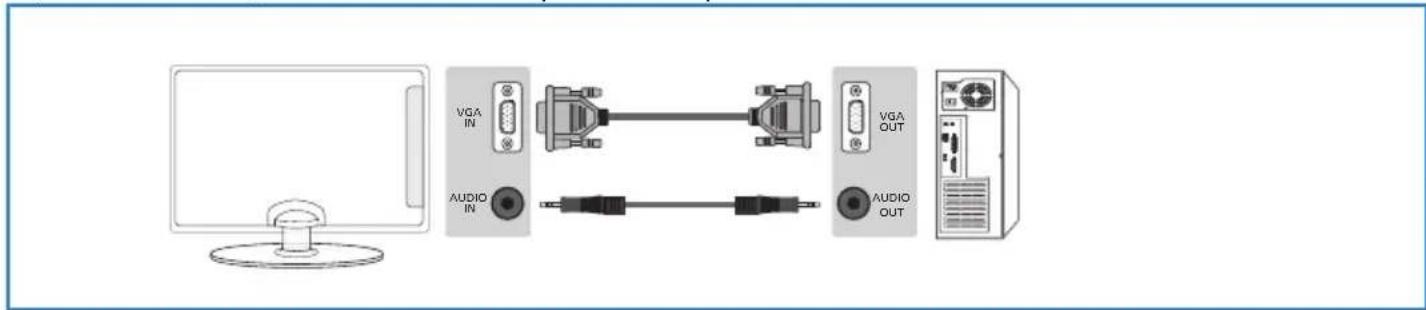

Posso usar esta televisão como monitor de computador?

Sim, conecte a saída VGA do seu PC à entrada VGA da televisão através de um cabo VGA (não fornecido). Para o som, use um cabo de áudio de 3,5 mm entre a saída do PC e a entrada de áudio PC da televisão. Selecione a fonte VGA.

O que fazer se esqueci a senha do bloqueio?

A senha padrão é 0000. Se você a modificou e esqueceu, entre em contato com o serviço pós-venda. Nenhum procedimento de redefinição é fornecido no manual.

Como limpar a tela sem danificá-la?

Use um pano macio e úmido (apenas água limpa). Nunca use detergente, solvente ou produto químico. Limpe suavemente sem pressionar.

Posso fixar a televisão na parede?

Sim, é compatível com suportes de parede VESA 100 (100x100 mm). Remova os quatro parafusos na parte traseira da televisão, fixe o suporte e aperte-o. Certifique-se de usar um suporte adequado ao peso (mais de 20 kg).

MANUAL DE UTILIZADOR B26C5 BLAUPUNKT

Condições de garantia 38
Instalacao e Seguranca 39
Conteudo de embalagem 41
Comear - configuraçao inicial 43
Botoes de TV e menu raiz 44
Mando a distancia 45
Conexoes 46
Ligações 47
Manipulacao de menu de televisao 48

Menu de navegacao 48
Menu de canais. 48
Menu de imagem 48
Menu de som 49

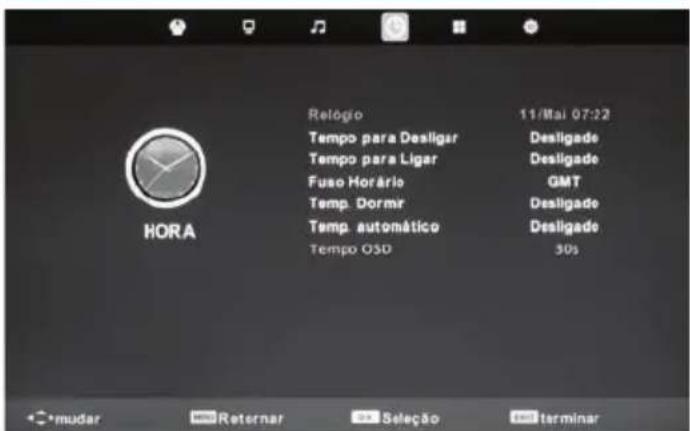

Menu de hora 49
Menu de bloquear 50
Menu de configuração 50

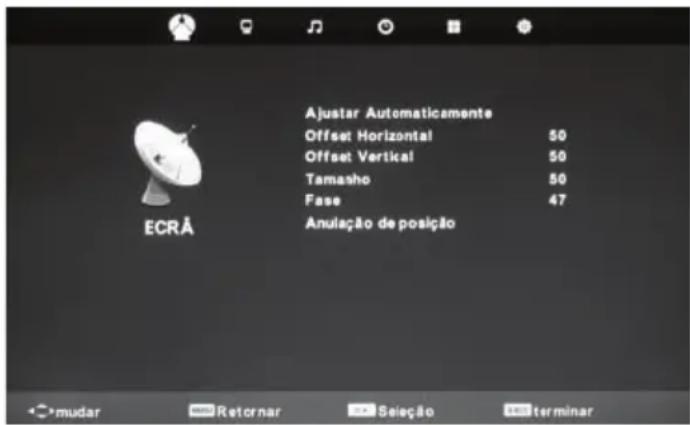

Configurações do monitor 51
Guia TV de 7 dias / USB Record * 51
Gravacao USB-USB Record-Mode TDT* 51
Modo USB/Reprodutormultimédia 52

DVD Menu* 53
Perguntas freqentes 54

Indice

Temp. dormir - Le permite confi gurar el temporizador para que el televisor se apague automatamente tras un determinado periodo de tiempo. Apagado -> 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min.

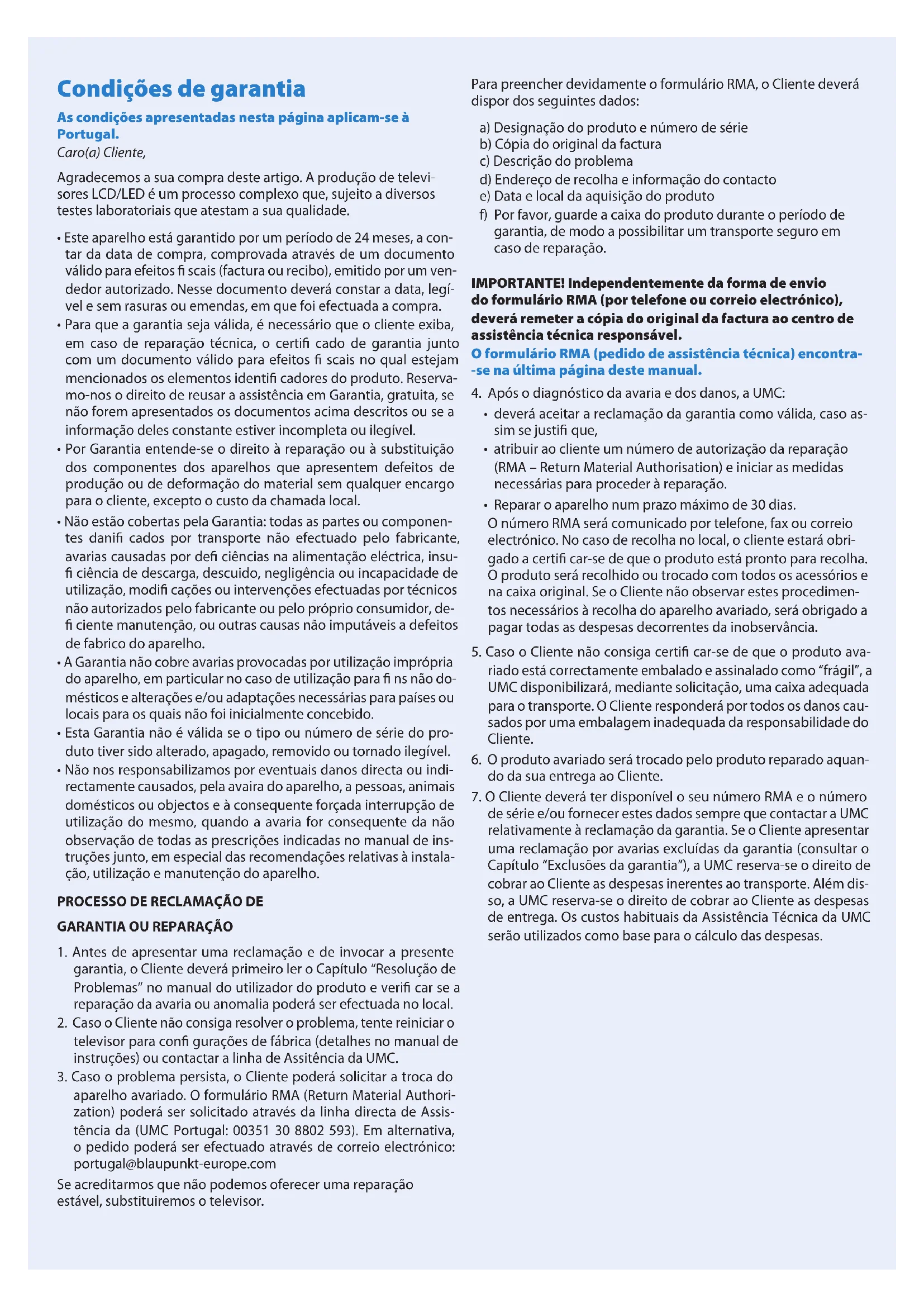

Condições de garantia

As condições aparecidas esta páginaplicam-se à Portugal.

Caro(a) Cliente,

Agradecemos a sua compra deste artigo. A producao de televisores LCD/LED é um processo complexo que, sujeito a diversos testes laboratoriais que atestam a sua qualidade.

• Este aparecido está garantido por um periodo de 24 vezes, a conta da data de compra, comprovada atraves de um documento社会稳定 para efeitos fico scais (factivura ou recibo), emitido por um vendedor autorizzato. Nesse documento deverá constar a data, legível e sem rasuras ou emendas, em que foi efectuada a compra.
• Para que a garantia sera valida, é necessário que o cliente exiba, em caso de reparacao专业技术, o certificado de garantia jusqu com um documento valido para efeitos fiscais no qual estejam mentionados os elementos identificados do produits. Reserva-nos o direito de reusar a assistencia em Garantia, gratuita, se nao foram presentados os documents acima descritos ou se a informacao deles constante estiver incomplete ou ilegivel.
• Por Garantia entende-se o direito à reparacao ou à substituicao dos componentes dos aparelhos que aparecem defeitos de producao ou de deformacao do material sem qualquer encargo para o cliente, excepto o custo da chamada local.
• Não está cobertas pela Garantia: todas as partes ou componentes danifi cados por transporte não effectuado pelo fabricante, avarias causadas por defei ciências na alimentação eletrica, insufiência de descarga, descuido, negligência ou incapacidade de utilizesação, modifiçações ou intervenções efectuadas por tecnicos não autorizados pelo fabricante ou peloproprio consumidor, defei CCTe manutençao, ou outras Causeas nao imputaveis a defeitos de fabrico do aparelho.
• A Garantia não cobre avarias provocadas por utilização impropária do aparecido, em particular no caso de Utilização parauíns não dométricos e alterações e/ou adaptações necessarias para paises ou locais para os que não foci inicialmente Concebido.
  -Esta Garantia nao é valida se o tipo ou numero de série do produits tiver sido alterado,apagado,removido ou tornado ilegivel.
• Não nos responsabilizamos por eventuels danos directa ou indirectlycausados,elaavaira doaparelho,a pessoas,animais domesticos ou objectos e a consequente forcadainterrupcao deutilizaçãodo mesmo, quando aavariafor consequente da não observaçãode todas as prescrições indicadas no manual de instruções junto, em especial das recomendações relativas àinstalação,utilização e manutençado doaparelho.

PROCESSO DE RECLAMACAO DE

1. Antes de partirar uma reclamação e de invocar a presente garantia, o Cliente deverá primaryo ler o Capitulo "Resolução de Problemas" no manual do'utilizar do produits e verifi car se a reparação da avaria ou anomalia pode ser efectuada no local.
2. Caso o Cliente não consiga resolver o problema, tente reiniciar o televisor para confi gurações de fabrica (detalles no manual de instruções) ou contactar a LINHA de Assitência da UMC.
3. Caso o problema persista, o Cliente poderá Solicitar a troca do aparelho aviado. O formulário RMA (Return Material Authorization) poderá ser solicitado atraves da LINHA directa de Assistência da (UMC Portugal: 00351 30 8802 593). Em alternativa, o pedido poderá ser efectuado atraves de correio electrónico: [e-mail]

Se acreditarmos que não podemos.Ofereceruma reparacao estavel, substituiremos o televisor.

Para preencher devidamente o formulário RMA, o Cliente deverá dispor dos seguients dados:

a) Designação do produits e número de série
b) Cópio do original da factura
c) Descrição do problema
d) Endereço de recolha e informacao do contacto
e) Data e local da aquisicao do produits
f) Por favor, guarde a caixa do produits durante o periodo de garantia, de modo a possibilitar um transporte seguro em caso de reparacao.

IMPORTANTE! Independente da forma de envio do formulário RMA (por téléphone ou correio electrónico),deer remeter a copia do original da factura ao centro de assistência técnica responsavel.

O formulário RMA (pedido de assistência técnica) encastra-se na ultima páginá这是我 manual.

1. Após o diagnóstico da avaria e dos danos, a UMC:

-deeracetoarclamaao da garantia como valida, caso assimsejustifique,
- atribuir ao cliente um número de autorização da reparação (RMA - Return Material Authorisation) e inicial as medidas necessarias para proceedar a reparação.
- Reparar o aparelho num prazo máximo de 30 dias. O número RMA está comunicado por téléphone, fax ou correio electrónico. No caso de recolha no local, o cliente está obrigado a certifi car-se de que o produit está pronto para recolha. O produits sera recolhido ou trocado com todos os acessórios e na caixa original. Se o Cliente não observar"These procedimentos necessários à recolha do aparelho avariado, sera obrigado a pagar todas as despesas decorrentes da inobservência.

1. Caso o Cliente não consiga certífica car-se de que o produits avariado está corretoamente embalado e assinalado como "frágil", a UMC disponibilizará, mediante solicitação, uma caixa adequada para o transporte. O Kunden responderá por todos os danos causados por uma embalagem inadequada da responsabilité do Modelo.
2. O produit aviatedo sera trocadoleo produits reparado aquando da sua entrega ao Cliente.
3. O Clientedeer ter disponible o seu numero RMA e o numero de série e/ou fornecer estas dados sempre que contactar a UMC relativamente à reclamação da garantia. Se o Cliente aparecera uma reclamedao por avarias excluidas da garantia (consultar o Capitulo "Exclusoes da garantia"), a UMC reserva-se o direito de cobrar ao Modelo as despesas inerentes ao transporte. Além disso, a UMC reserva-se o direito de cobrar ao Modelo as despesas de entrega. Os custos habitualais da Assistência Tecnica da UMC serausutilizados como base para o calculo das despesas.

Antes de pôr o seu aparelho televisivo em funcimento, leia, por favor, as instruções de segurança e respeite as següntes advertências:

• Este aparecido com peso maior de 20 kg tem de ser carregardo e transporte por minimamente 2 pessoas.

• Atença! Este aparecido não contentem nenhumas peças que possam ser reparadas pelo uso. Em caso de avarias contacte o fabricante ou o service autorizzato. Ocontacto com algumas peças de dentro do aparecido pode ser um perigo mortal. A garantia não é sujeita às danifiço consequente de uma Manipulação não autorizada!

• não retire a parte traseira do aparelho.

Para eliminar o perigo de incéndio nunca deixe velas ou outras fontes de fogo aberto na proximidade do aparelho.

• Este aparecido televisivo é destinado para a receção e reprodução de sinais audio-visuals. Outro uso é proibido.
  A distência ideal para ver a televisão é igual a 5 vezes a diagonal do eça da televisão. A luz provenida de outras fontes que faz refl exo no eça, pode piorar a qualidade de imagem.
• Assegure, por favor, a ventilação sufiente e tenha dificuld com a distência sufí cidente entre aparecido e a mobília.
• O receptor tevisivo é destinado ao funciona em ambiente seco. Apasar disso se desejar usa-lo em exterior, tenha cuidado em protege-lo contra a humidade (chuva, fontes de agua, salpicos). Não deixe em caso nenhum o aparecido exposto à actuacao de humidade.
• Não ponha recipientes enchidos de água (vaso e parecidos) em cima da Televisão. Estes recipientes podiam verter-se, o que põe em risco a segurarca de circuito eletrico. Coloque o aparelho televisivo em bases planas e estáveis. Não colque nenhuns objects como revistas, mantas e parecidos em cima ou abaixo do aparelho.

• Preste atençao para que o seu aparelho televisivo nao esta ja colocado em cima dos cabos conductores, que poderiam danifi car-se. Os telemóveis ou outros aparelhos que emitem ondas de radio como os adaptadores WLAN, camaras monitoras com ligaço sem fis etc., poder provocar interferencia electromagnética por isso não devem estar colocados na proximidade do aparelho televisivo.

• Não coloque o aparelho na proximidade de fontes de calor ou num=sitio com luz solar directa,porque tem uma consequência negativa para o arrefecimento do aparelho. A acumulação de calor é perigosa e pode reduzir significativamente a vida do seu aparelho televisivo. Para assegurar a segurançaça occasionalmente a um especialista limpar a sujida acumulada no aparelho.

Tenha quidado para não danIFICAR o cabo de alimentacao de rede ou (se faz parte do conteudo) o adaptorador de alimentacao. O aparecido televisivo pode ser ligado so com o cabo de alimentacao de rede/adaptador anexo.
As tempestades são perigosas para todo tipo de aparecido电子ico. O impacto de um relâmpago com a antenna pode daníf car a televisão, mesmo estando desligada. Deve então deslagar todos os connectores e cabos do aparecido antes de uma tormenta.
- Para a limpeza do eça use so um pano suave e levamente humido. Use soágua limpa, nunca detergentes e jamais solventes.

Aviso:

• Não conecte apareiros externos com a Televisão acesa. Antes da conexão deslgue não so a Televisão mas quando os apareiros que pretende ligar! Ligue a fi cha de televisão à tomada de rede elétrica sé(before de ligar os apareiros externos e a antenna!
  A construção do产品的condiz com a classe 1. Como fonte de alimentação,apanas pode ser usada uma tomada ligada com fio conductor de seguranca (230V /60Hz) à rede de electricidade Pública.

• Sempre tem em conta o livreAceso para o desconector principal e a sua tomada de rede.
  O aparecido não é destinado ao uso em posto de trabalho equipado com monitores.

• O uso excessivo de auscultadores com som alto pode danifi car o seu ouvido.

• Assegure a eliminação ecológica deste produto e todos os seu componentes e baterias. No caso de ter duvidas, contacte, por favor, a organizeação de reciclagem de resíduos da sua area.
  Na instalação do aparecido não se esqueça de que as superficies de moveris são tratadas com diferentes lacas, plácicos etc., ou com graxa para mobília. As misturas contidas nestes produits podem levar, entre outras coisas, à destruição dos materiais do suporte de televisão. Como consagemência pode encontrar restos deste material na superficie, a qual sera dificil de limpar, nalguns casos impossível.

Instalação e Segurança

• O écrã do seu teletor LCD corresponde aos altos requisimentos de qualidade e foi posio à prova varias vezes para detectar pixeis defectuosos. Devido a Tecnologia doprocesso de producao (mesmo com a maior atencao naproducao de ecrã) não se pode a 100% excluir a aparicaode pixeis defeituosos no ecrã. Estes pixeis defeituosos nao são considerados como um defeito dentro de garantia doaparelho se a sua extensao não ultrapasse limites defi nidassegundo a norma DIN.

Informação Importante Relativa à Utilização de Videojogos, Computadores, Histories ou Outras Visualizações de Imagem Fixa

Autilização prolongada de material de programa de imagem fixa pode causar uma „imagem sombra“ permanente no pailen LCD.
- Esta imagem de fundo é visível em programas normais sobre a forma de uma imagem estacionária f xi. Este tipo de deterioração irreversivel do pailn LCD/LED pode ser limitada ao efectuar os segunte passos:

1. Reduza a confi geração de brilho/contraste para um[nível de visualizaçãominimo.
2. Não visualize a imagem fi xa por longos periodos de tempo.

3. Desligue a televisao quando nao a estivera aplicar.

4. Exemplos de imagens que precisa de ter em atençao são as seguintes (this não é uma lista exaustiva):

» Logótipos de canais de televisão: ex.: Logótipos de canais de televendas e visualizações de preços - principalmente se foram brillantes e estacionários. Gráfi cos em movimento ou de baixo contraste tímeniros的概率 de causer o envelhecimento do ecra.
» Visualizacoes de Hora.
» Teletexto: Não visualize uma páginestacionária por um longo periodo de tempo.

Menu de TV/DVD: ex.: Listagem de conteudos de um disco DVD.
» Modo Pausa: Não deixe a televisão em modo suspaso durante longos periodos de tempo, ex.: Ao visualizar DVD ou videos.

Importante - Uma vez ocorrida a "imagem sombra/queima do eça", esta nunca mais irá desaparecer e não está coberta pela garantia.

Pilhas

Respeite a polaridade correcta ao insertin as pilhas.
- Não utilize diferentes temas de pilhas em conta nem misture pilhas novas e usadas.
Coloque as pilhas para reciclagem de uma forma amiga do ambiente.
- Certas regões possuem regulamentação adequada para a reciclagem de pilhas. Por favor contacte a sua autoridade local.

Os produits electricos para reciclagem não devem ser colocados juntamente com lixo dométrico. Não disponveis locais de reciclagempropriros. Contacte a Autoridade Local ou o distribuidor para aconselhoamento sobre reciclagem.

Equipamento

A embalagem deste televisor content os seguientes componentes.

1xTV

1x Comando

2x Baterias AAA

1x Manual de'utilização

1x Manual de ligaçao rapida,Quick Start Guide"

1x Base de suporte
1 x Pesço de suporte

1x Cabo de antenna de alta frequencia

1x cabo mini componente a cabo componente*

1x cabo Mini AV*

1xkit de instalacao

• • Apenas em algunos modelos

Por favor guarde a sua embalagem pois ira precisar dela na ocorrência de una reparacao ou apoio de garantia/serve. Nao nos sera possivel realizar a garantia/serve no nao for capaz de embalar o produits correctamente.

A forma mais segura de transporte o seu artigo é na embalagem/caixa original.

Fixação da base

Por favor, sina as instruções do folheto de instalação da base, localizzato no saco de acessórios

Montagem da TV na parede

Esta Televisão requer uma montagem de parede VESA 100 ou equivalente.

1. Remova os quatre parafusos destacados abaixo.
2. O suporte de parede pode ahora ser fácilmente encaixado nos orificios de montagem na parte traseira da TV. Estes orificios está assinalados na imagem abaixo

Para uma visualização ideal, se montar a TV na parede acima doível dos olhos, direcione-a para baixo para que o éraça está esta apontado para si. Veja as Figuras 1 e 2.

Aviso importante

A seguir, poderá encontrar as instruções para a montagem corre-recta do produit jusqu'à uma parede. Se não puder aparafusar o aparecido jusqu'à suporte quando está colocado, recomendamos o uso de uma correia entre os parafudos da placá VESA e um perno de olho fico xado na parede.

Tenha a certeza de que as crianças não podem inclinar o aparelho, não pode pendurar-se ou subir acima dele. Um aparelho mal montado pode causar feridas graves a sé ou às suas crianças. A correia de segurança deve fi car tensa entre o aparelho e a parede.

Começar - configuração inicial

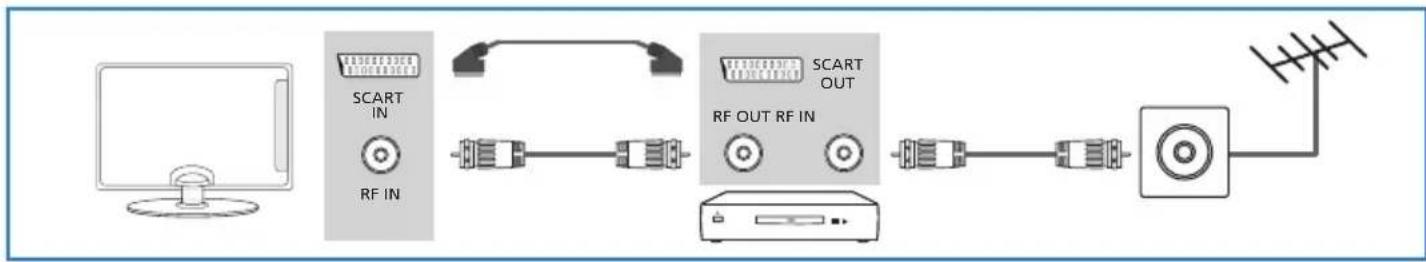

1. Utilizando o cabo RF fornecido, connecte a TV à tomada de antenna. Conecte o cabo de alimentação à tomada de rede electrica.
2. Ligue o aparelho com marcada para ON/OFF

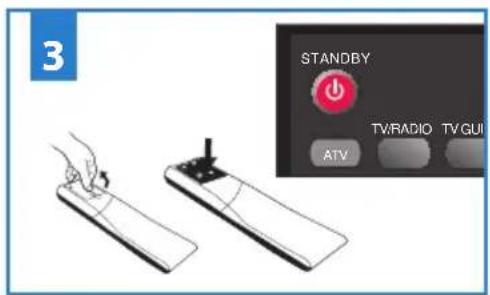

3. Insira as pilhas fornecidas no commando remoto e prima o botão Standby para ligar a TV.
4. Irá ahora aparecer o menu de configuração inicial. Caso não apareça, no comando remoto por favor prima [MENU] e de seguida 8-8-8-8 e o menu aparecerá. Prima OK no commando remoto e a sintonização irá começar.

Como parte de nosotros esforços em的方式来 reduzir o consumo de energia, acrescentamos uma nova funcao a este televisor chamada Ecohome (aparecerá no ecra de primarya instalacao).Esta funcao permite reduzir em aproximadamente 15% oconsumo energetico face a outros modos. A luminosidade da imagem é reduzida quando utilizeo o modo Ecohome. Se esta funcao não for adequada ao seu ambiente, pode escolher outros modos

(Note: o modo Profi ssional é o modo otimal por defeito, no entanto o consumo de energia é aproximamente 15% superior ao modo Ecohome).

Selezione o seu idioma, pais e meio ambiente.

Pressione OK no controle remoto para fazer a sintonização.

1. Na proxies etapa, seleciono o tipo de transmissao digital. Pode escolher entre DVB-T (TDT) e DVB-C (TV a cabo). A segao analogica sera procurada automaticamente, uma vez que a maior das redes de cabo inclui canais analgicos.*
2. SeLECTIONE DVB-C, se a TV estiver conectada a uma rede por cabo. Mantenha todas as confi gurações padrão possíveis. Em seguida, pressione o botão [OK] para,iniciar a pesquisa.

Se algunos canais DVB-C não são encontrados, entre em conta com seu provedor de rede para obter o "Network ID"社会稳定. Em seguida, realiza uma nova pesquisa. Pressione a tecla [MENU], selecione "busca automatica de canais" e digite o ID da rede obtido. Comece sua pesquisa com o botão [OK].*

1. Após a sintonização aparecerá o segunte éra.

Caso está a perdir canais, tal poder dever-se à forca de sinal,leo que deve considerar a conexao de um amplificador de sinal e devera voltar a sintonizar a TV.

Dica:

Se a TV encontrar algo, mas não todos, os canais digitais, a TV está a funciona corretoamento mas a receção de sinal não é sufú quando forca de sinal necessita de ser superior a 85% - pode ver a forma de sinal recebida pela TV quando muda de canal/programa). Precisara de会上ar a receção de sinal de forma a receber todos os canais disponíveis. A forma mais econômica de o fazer é comprando e connectando um amplí cador de sinal entre a TV e a tomada de antenna de TV. Caso isto não resolva o problema, necessitaré deactualizar a antenna de TV para uma digital de alcance elevado compatível.

▲	Ejectar o disco *
II▲	Leitura / Pausa do disco *
Vol+	Volume cima e menu direita
Vol-	Volume baixo e menu esquerda
CH+	Programa / Canal cima e menu cima
CH-	Programa / Canal baixo e menu baixo
MENU	Visualização Menu/OSD
SOURCE	Visualização do menu raiz de entrada
STANDBY	Ligar / Desligar

Selecao de Entrada/Raiz de Modelo

Para alternar entre as differentes entradas/conexões.

a) Utilizando os botões do commando remoto:

1. Prima [SOURCE/ AV] - O menu de raiz irá aparecer.
2. Prima [V] or [A] para seleccionar a entrada pretendida.

3. Prima [OK]
   b) Utilizando os botões na Televisão:

4. Prima [SOURCE]

5. Ande para cima/baixo utilizing os botões CH+/CH- para a entrada/raizpretendida.
6. Prima Vol+ para alterar a entrada/raiz para aquela seleccionada.

* - apenas para os modelos selecionados

STANDBY - Ligue a Televisao quando em standby ou vice-versa.

MUTE - Silencie o volume ou vice-versa.

TV/RADIO - Altere para TDT e alterne entre TV e rádio no modo TDT.

TV GUIDE - Abre o Guia de TV 7 Dias (no modo TDT).

ATV - Mude para a fonte analógica de TV.

USB-Mude para a fonte USB

DVD1-mudar para fonte DVD

EJECT 1 - ejectar disco em modo DVD

1. REC 3- Para gravar o que estiver a ser emitido na Televisão.

REC LIST3- Abre a lista do que tiver gravado anteriormente.

• Para reinicir o capítulo actual
• Paraavançar para oproximo capitulo
• Para parar a reproducao
• Para reproduzir em modo de retroprocesso rápido
• Para reproduzir em modo de avanço rápido

• Para produzir/parar

• SOURCE/AV - Para visualizar o menu de entrada/raiz

INFO - Prima uma vez para informação sobre o canal actual/seguito Prima das vezes para informação de programa sobre o programa actual

(▲/▼/▲/OK) - Permite-lhe navegar nos menus de ecra e ajustar as configurações de

sistema de acordo com a sua preferencia

MENU - Para visualizar o menu OSD

EXIT - Para fazer todos os menus

1. VOL ▲/▼ - Para diminuir/aumentar o nível de som

SUBTITLE - Para alterar o dialogo no fundo do ecra (ligado/desligado)

ASPECT - Para alterar o écrá entre os不同类型 formatos de imagem

AUDIO - Para alterar o idioma de audio (se disponível)

SLEEP - Prima repetidamente para navelgar por entre as opções do temporizador

CH ▲/▼ - Para augmentar ou diminuir o canal visualizzato

A-B 1- Reproducao de A a B.
ANGLE1 - Modo DVD: opcao de outro angulo DVD.
REPEAT 1- modo DVD - Repeticao da reproducao.
D.DIS 1- modo DVD - para做不到 informacao do disco.
ZOOM - modo DVD * - para alterar o&tamanho da imagem - Tipo de teletexto: para mudar o&tamanho do ecra em modo teletexto.
SIZE - modo teletexto - para alterar o tamanho em modo teletexto
DISPLAY - para apagar o ecra quando houve rádio.
D. SETUP / TEXT - Modo DVD - Para exibir o menu de confi guração do modo DVD -
Modo Teletexto1 - Para entrada Teletexto
D. MENU1/INDEX-Modo DVD-Para aparecer o menu de DVD
- Modo Teletexto1 - Para exibir a págin do indices
TITLE 1/ REVEAL - Modo DVD - Para exibir o titulo de DVD
- Modo Teletexto¹ - Para revelar ou esconder as palavras escondidas.
HOLD - Modo Teletexto - manter páginatual, que éxitido
S. MODE 2 - Navegue por entre as differentes configurações de som
P. MODE2 - Navegue por entre as发展目标es de imagem.
- funções disponveis apenas com modelos com leitor DVD integrado
2 - funções disponveis apenas com modelos sem leitor DVD/PVR integrado
3- funções disponveisapanas com modelos com PVR integrado

1

USB
Porta USB

HDMI 1,2,3 in
Entrada HDMI 1, 2^ , 3^

VGA(PC)
Entrada VGA-PC

• • apenas em algunos modelos

Conexão de Gravador/Leitor de DVD, de Gravador de Video ou de uma Caixa de Cabo/Satélite

A Entrada/Raiz de TV deve estar config gurada para SCART.

Conexão de Camara de Video, de Maquina Fotografia ca ou de Consola de Jogos

A fonte delve estar confi gurada para Video.

Conexão de um Dispositivo de Alta Defiência (HD) Opçao 1 – via cabo HDMI para HDMI

Um cabo de HDMI pode transmitir video e audio e permitelhe desfrutar de video e audio de qualidade digital comperda minima de qualidade. A Entrada/Raiz de TV deve estar confi gurada para HDMI.

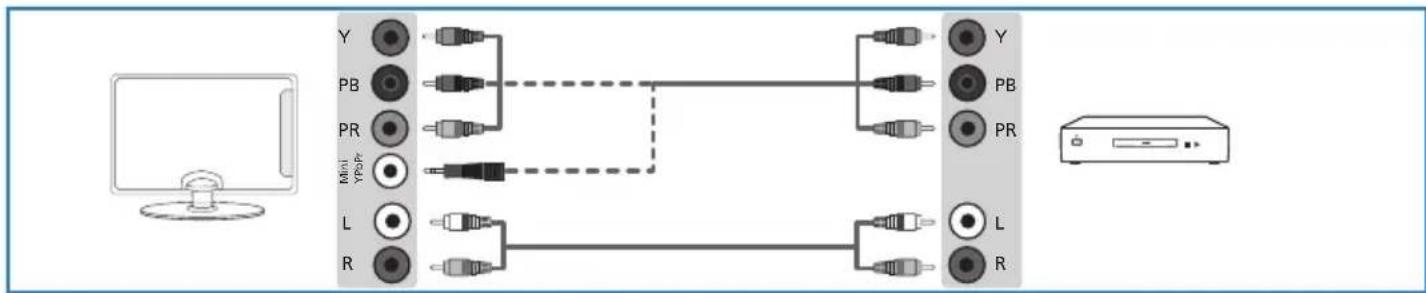

Opção 2 - atraves de cabo componente ou cabo mini-YPbPr

Se tiver um cabo que tem connectores VERMELHO, VERDE, AZUL, VERMELHO E BRANCO, deve usar o adaptordo "YPbPr para Mini YPbPr" para conectar os aparelhos via video componente (ver imagem) e cabo de audio (para som). Se o dispositivo não estiver equipado com a entrada padrão YPbPr, use o connector mini-YPbPr. A fonte de sinal deve ser parametrizada em "componente"

Ligar a TV ao PC (como monitor de computador)

Conecte a entrada VGA da TV com a saía dapla gratáica do seu PC com um cabo VGA (não fornecido) para video. Se quiser usar os altifalantes integrais da TV, use um cabo de audio M/M de 3.5 mm entre a saía de audio do PC e PC de entrada de audio da sua TV (cabo não fornecido). A fonte de sinal deve ser parametrizzato para "VGA / PC".

Manipuição de menu de televisão Menu de navegao | Menu de canais | Menu de imagem

Menu de navegacao

Para aceder a este menu, prima o botao [MENU] no commando remoto. Para entrada num menu prima [OK]. Se pretender efectuar alteracoes a alguma das confi gurações de origem, utilize os botoes de navegacao ( / /) .Para confirmar qualquer confi guração prima o botão [OK].

Para sair deste menu em qualquer alta, prima o botao [EXIT].

Menu de canais

Sintonização Automática - Ihe voltar a sintonizar a televisão para todos os canais digitais, estações de rádio digitais e canais analógicos.

Sintonização manual da ATV- Permite-Ihe sintonizar manualmente o seu sinal analógico.

Sintonização manual DVB-T - Permite-Ihe sintonizarmanualmente o seu sinal digital.

Editar Programa - Permitte - Ihe eliminar, saltar e adcionais canais favoritos.

Lista programas - Lista os seuis lembretes de programa. Informacao do sinal - Information about signal strenght.

Informação de CI - Serviços "Pay per view"requireem a inscrção de um "smartcard" na TV. Se subscrever um service "Pay per view" a operadora irá fornecer-lhe uma "CAM" e um "smartcard". A "CAM" poderá então ser inserida na Porta de Interface Comum (Entrada para Cartao Cl).

Menu de imagem

Modo Imagem - Escolha entre as seguientes pre-configurações

Padão Confi gurações de origem

Dinária Confi gurações recomendadas para imagens em movimento<rápido

Suave Para cores mais claras e menos brilho

Pessoal Permite-lhe alterar manualmente todas as confi gurações

Ecohome Ecohome consuma 15% de energia a menos.

Contraste - Altera o equilibrio entre preto e branco

Brilho - Aumenta ou diminui o brilho da imagem

Cor - Aumenta a cor de pretos e brancos

Matriz - Permite-Ihe augmentar ou diminuir o nivel de tintos na imagem

Nitidez - Aumenta ou diminui a nitidez da imagem

Temperatura da Cor - Escolha entre as seguições préconfi gurações

Normal Confi gurações de origem

Quente Aumenta os tons vermelhos na imagem

Frio Aumenta os tons azuis na imagem

Reducao de Ruido - Escolha entre as seguientes preconfi gurações

Desligado Desliga a redução de ruído
Baixo Ajuste de sistemas reduzido
Médio Ajuste de sistemas médio
Alto	Ajuste de sistemas máximo
Padão	Confi gurações de origem

Dica: Se não premir qualquer botão durante 10 segundos, o menu irá sair automaticamente. Pode alterar o limite de tempo antes de o menu sair automaticamente – veja a secção Duração do Menu.

Manipuição de menu de televisão

Menu de som | Menu de hora

Menu de som

Modo de Som - Escolha entre as seguients pré-configurações.

Padão Confi gurações de origem

Música Enfatiza a música sobre as VOzes

Filmé Oferece som ao vivo e complete parauí Imes

Pessoal SeLECTIONA as suas confi gurações de som pessoais

Desporto Enfatiza o som para desportos

Dica: Os níveis de Agudos e Gravesapanas poder ser ajustados quando o modo de som 'Pessoal' é selecionado.

Agudos - Para fazer a quantidade de alta frequência no som.

Graves - Para fazer a quantidade de baixa frequencia no som.

Balanco - Para alternar o som entre as colunas esquerda e direita.

Volume automatico - Quando 'ligado' estiver的选择acion, o volume irá manter-se a um;nivel constanteindependente da entrada/raiz.

Saida Digital -Esta é asaidá Audio COAXIAL digital. Escolha entre as seguintes opções:

Desligado Desligado

Automático SeLECTIONA automaticamente asmelhos confi gurações

PCM SeLECTIONE esta opçao se estiver a efectuar uma conexão a umsystema de Hi-Fi Estéreovia cabo coaxial (O PCM (Pulse-code modulation) é uma representação digital de um sinal analógico)

Comutador AD-Aumente ou diminua o volume Gerald.

Menu de hora

Relógio - Confi gure a hora e a data.

Tempo para Desligar - Permite-Ihe confi gurar um tempo específ co para que a sua TV se desligue.

Tempo para Ligar - Permite-Ihe confi gurar um tempo específico co para que a sua TV se ligue, o canal que sera emitido, a raiz que está ligada e también o volume. Pode confi gurar esta função para que se repita todos os dias ou num determinado dia.

Fuso Horario - Altere o seu fuso horario actual.

Temp. Dormir - Permite-Ihe confi gurar o temporizador para que a televisao se desligue automaticamente après um determinado periodo de tempo. Desligado -> 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min.

Temp. automático - Ligue e deslgue a função.

Tempo OSD - Permite-lheaabustar a quantidade de tempo da permanência do Menu On Screen no eça antes de este desaparecer.

Manipuição de menu de televisão

Menu de bloquear | Menu de config geração

Menu de bloquear

Bloquear Sistema - Permite-Ihe bloquear ou desbloquear o menu. Irá ser-Ihe pedida umaPALavra-passe de dígitos. Utilize o botão para cancelar a inscrção da PALavra-passe. Utilize o botão para limpar. A palavra-passe de origem é 0000.

Definir senha - Change the default password.

Bloquera Programa - Lock specifi cTV channels.

Menu de config geração

Idioma TT - definições de codificação para a exibização de caracteres no teletexto.

Ajuda para surdos - se o sinal fornece suporte para os defeiCNTes auditivos, as legendas de apoio poder ser exibidas, pressionando o botao "substilio". Se activar a opcao de subtitulos.optionais para defeiCNTes auditivos, e Mudar para um canal que soporta esta funcionalidade, as legendas sao ativadas automaticamente.

Sistema de arquivos PVR - * - Controle o Sistema de fi cheiros ligado a aparelho USB e aparecem informacoes sobre o

• -Só nos modelos com PVR integrado

Dimesoes da Imagen - O-formato da imagem pode variar de acordo com o canal/emissão. Existem algumas opções differsentes para ir ao encontrar das suas necessidades.

Automática Exibe automaticamente o melhor forma de imagem. A imagem está na posicao correcta. Poderá ter linhas pretas no fundo/ topo e/ou nos lados.
Emanela	Irá exibir a imagem da emissora sem qualquer alteracao.
Zoom 1 / Zoom 2	A imagem está na proporcão correcta mas é AUGmente para preencher o ecran.
4:3 Exibe a imagem	4:3 no tamanho original. As barras laterais são muitas para preencher o ecran16:9.
16:9 Enche aanela com um sinal 16:09/

Ecrá Azul - Altera oedo quando não há entrada entre um fundo claro e azul (Apenas disponível em algumas fontes).

Repor Predefinição de Fábrica - Esta função reconfigura os menus para as confi gurações de origem.

Actualizar Software (USB) - Actualização de Software (USB) - De vez em quando poderemos LANçar novo fi rmware para melhorar o functimento da Televisão (disponível para download). Este menu permite-lhe instalar o novo software/ fi rmware na Televisão. Detalles mais aprofundados sobre como efectuar este passo serao lançados com o fi rmware. Contacte a LINHA de apoio ou consulta a secção de 'apoio ao produits' da pagina web.

Manipuição de menu de televisão

Conf igurações do monitor | Guia TV de 7 dias | USB Record

Configurações do monitor

Ajustar Automaticamente - Permite-Ihe confi gurar automaticamente a televisao para ser'utilizada como um monitor de computador.

Off set horizontal - Altera a posicao horizontal da imagem.

Off set Vertical - Altera a posicao vertical da imagem.

Tamanho - Aumenta o tamanho da imagem.

Fase - Para fazer o tempo de atraso da fase de forma a reduzir o ruido da imagem.

Reconfiguração de Posicao - Retoma as configurações originais.

Dica: Se o computations for deixado inactivo por um determinado periodo de tempo, a televisao ira mudar para o estado de hibernacao (o eça irá deslugar-se para poupar energia). Para ligar novamente prima o botão Standby.

O Guia de TV está disponible no modo de TV Digital. Fornece informação sobre os programas a serem emitidos (onde suportado pelo canal TDT). Pode ver a hora de iniciço e de fi m de todos os programas e em todos os canais para os 7 dias

• -Só nos modelos com PVR integrado

seguintes e confi gurar lembretes.

1. Prima [TV GUIDE]. O segunte Guia de TV 7 Dias irá aparecer.
2. Navegue peIo menuutilizing

Poderá ahora:

Gravar um programa ao premir VERMELHO. *

Configurum lembreao premir VERDE.

Visualizar um dia anterior premindo AMARELO.

Visualizar o dia segunte premindo AZUL.

1. Prima [SAIR] para sair do Guia de TV 7 Dias.

Note:Esta TV foi projectada para trabajoar com memórias USB de até 32 GB. Se pretende'utilizar um disco USB portátil superior a 32Gb, por favor note que este deve estar formatado para o Sistema de fi cheiro FAT32 de forma a funciona com esta TV. Os sistemas operativos Windows XP/ Vista apenas são capazes de formatar até 32Gb, pelo que precisará de um programa/utilário para formatar discos maiorres.

Gravização USB - USB Record - Modo TDT*

Esta TV permite a conexão de um disposítivo USB para efetuar a gravação de programas. Este recurso está disponível no modo digital (TDT), quando uso com uma Pen Drive ou disco rígido USB. Os Benefíciais são:

• Pausa da emissão em directo, reprodução, avanço e recuo rápido.
• Um botão de gravacao, se decideir gravar o programa que está a ser emitido ou agenda uma gravacao à partir do Guia TV de 7 dias.

Devido à natureza do produits, deve usar um dispositivo USB de alta velocidade (como a TV lé e grava no dispositivo ao mesmo tempo, algunos modelos podem ser inadequados).

Específ cação minima - Pen Drive USB

Velocidade de leitura de	20 MB / s (mega bytes por segundo)
Escreva a velocidade de	6 MB / s (mega bytes por(secondo)

Para utiliser um disco rigido USB com mais de 32GB, por favor consulte as Perguntas Frequentes no final deste guia.

Manipuição de menu de televisão Pause Live TV (Time Shift)* | Modelo USB / Reproduitor multimédia

Pause Live TV (Time Shift) *

Pause Live TV é muito simples.

• Aperte o play / pause e pausa de conteudos de televisao ao vivo e gravados. Para revisar o conteudo pressionar o botao Play / Pause novamente.
• Pressioneavançar paraavançar em uma gravação (oucka, pular os commerciais).
• Pressione retroceder para voltar em uma gravacao (ou seja, se você acelerei demais).

DICA: Este televisor só possui um sintonizador de TV, permitindo gravar apenas o canal que está a assistir ou gravar um canal quando a TV está no modo de espera.

Um botão de gravação

A qualquer momento pode optar por gravar o cana que estiver a assistir, pressionando o botão [REC].

DICA: Este televisor so possui um sintonizador de TV, permitindo gravar apenas o canal que está a assistir ou gravar um canal quando a TV está no modo de esper.

Nota: a funcao de gravacao USB é apenas disponivel no modo digital / TDT. Devido às leis sobre direitos autorais, copia ilegal e gravacao, não é possivel gravar para / desdedehyde qualquer窗外a entrada / saida.

Modo USB / ReproduCTOR multimédia

O modo USB permite a reprodução de variedes temas differsentes de conteudo que tiver armazenado na sua PenDrive USB.

Ao mudar para a fonte USB irá aparecer o ecra de menu acima. O conteudo está dividido em Fotografia a, Música, Filme e Texto com base no tipo de fi cheiro.

1. Pode navegarlos menusutilizing os botoes de navegacao / / Para confirmar o item que pretende reproduzir/visualizar prima o botao [OK].

1. Selezione a drive pretendida. (Se a sua drive so tem uma particão apenas irá ver um item).

Normal / PS Visualização 4:3 ampliada comAGO no conteúdo da imagem

Normal / LB Imagem na proporcão correta, com barras na parte superior e inferior.

Largo Opçao widescreen.

Idioma OSD - Para determinar o idioma do menu DVD.

Confi guração Áudio

Ajustar Alto Falante - Escolha do modo de mixagem descendente

Ee/Di Lt/Rt downmix

Estéreo Stereo downmix

Configuração Dolby Surround

Mono Duplo -

Sté reproduction Ambos os canais de audio (padão).

L-Mono Sinal mono apenas no canal esquerdo

R-Mono Sinal mono apenas no canal direito

Mix Mono Sinal mono em ambos canais

Dinamico - Para augmentar / diminuir a faixa dinamica do som digital.

Page Preferências

TipodeTV

TV PAL	Padão na Europa Central
Multi Formato	Multisync
TV NTSC	Utilizzato em America do Norte, Japão, etc...

Predefinição - Permitreporos parâmetros originais de fabrica

Perguntas frecentes

General	Gostaria de ter um som mais alto conectando colunas adiconais.	Dependendo das connexões e do modelo da TV, é possivel conectá-à-a amplíf cador externo ou a umsystema de som(sujeito àsconnexões/entradas no disposítivo) da segunte forma:1) Conecte um cabo COAXIAL da saía COAXIAL da TV à entrada COAXIAL do seu amplíf cador/sistema de som2) Conecte uma tomada de 3,5mm ao cabo fono L/R* da tomada de auscultadores da TV (onde aproPRIADO) à entrada L/R do seu amplíf cador/sistema de som. Por favor note que o som das colunas da TV está desactivado.3) Nos modelos selecionados poderá ser possível conectar um interruptor de entrada/saida SCART* com um cabo fono L/R adiconional* à tomada SCART da TV e à Entrada Fono L/R do seu amplíf cador/sistema de som. Por favor note que, devido a direitos de autor, não épossível Criar saida de video/som da TV em certas fontes (ex.: HDMI, DVD, etc.). *os cabos e interruptores Mentionados está disponíveis para compra em separado no seu revendedor.
General	Porque é que algumas opções no menu está indisponíveis e a cinzento?	Alumas opções apenas está disponíveis em algumas fontes, como HDMI ou PC/VGA. Estas estârão indisponíveis nas outras fontes onde não tem efeito.
TV	Sintonizei a TV Digital TV mas não estou e RECEIVER nenhum canal ou todos os canais que recebo tém quebras.	1) Veríf que se está numa area onde exista接种ação.2) Veríf que que está a utilizesuma antenna que posso receiveber um bom sinai digital. Na maior dos casos, precisáre de uma antenna exterior de alto alcance/banda larga. Em和地区 onde existua um excelsente cobertura TDT, poderá utilizear uma antenna tipo loft mas é muito provável que tambem precise de conhecer um amplíf cador entre a parte traseira da TV e a tomada de antenna de TV. Inflízimente, para receber um sinai digital suficialmente bom, não épossível'utilizar uma antenna portálil/de interior. Tal pode alterar-se uma vez que o sinal analógico está desligado no ano de 2012 e a forca do sinai digital irá serumentada.
TV	Voltei a sintonizar a minha Televisão mas quando a desligo não memoriza os canais.	Complete como na primarya instalação. Por favor consulute a secção Menu de Confi geração para tal.
Gravador VCR/DVD	Conectei a TV ao meu gravador VCR ou DVD via SCART mas não está a gravar.	Para algoa da conexão via SCART, delveconectar o cabo de antenna da tomada de parede ao seu Gravador VCR/DVD e outro cabo de antenna do Gravador VCR/DVD à TV.
Consolas de Jogo	Conectei a minha PS3 à TV via HDMI, mas não estou a RECEIVER nenhuma imagem ou som na minha Televisão.	1) Assegure-se de que a raiz de TV está confi gurada para HDMI.2) Veríf que se as confi gerações da sua PS3 está conforme as indicadas no manual de instruções da PS3.
Consolas de Jogo	Conectei a minha Xbox 360 à TV via Cabos de Componente (Vermelho, Verde e Azul) mas não estou a receber nenhum som.	Os cabos de componente apenas fornecem Imagens HD. Para o som precisáre de conectar os cabos audio Vermelhos e Brancos na Xbox às entradas fono Vermelhas e Brancas na parte traseira da TV. Por favor consulute a secção Conexões.
Modo USB	Inseri a minha Pen Drive USB mas a TV não a reconhece.	Assegure-se de que a Pen Drive USB está formatada para o tipo FAT32.
Modo USB	Estou autilizar um disco USB portátil.	Se pretende utilizing um disco USB portátil superior a 32Gb, por favor note que esteve estar formatado para o Sistema de fi cheiro FAT32 de forma a funcionar com esta TV. Os sistemas operativos Windows XP/Vista apenas são capazes de formatting até 32Gb, pelo que precisáre de um programa/utilário para Formatting discos maiores. Por favor consulute a网页 web para maiis informação.
Bloqueio de Sistema	Alterei aPALavra-passa na television mas esqueci-me qual era.	Existe uma PALavra-passa principal (4711) para terAceço ao menu de TV e reconfi gurar a PALavra-passa normal.
USB Record / TV	Ao usar o USB paragravar 'quebra' a imagem ou perda da experiência do som.	Veríf que o USB Memory Stick atende os requisitos minimos de Velocidade de Leitura - 20 MB / s (Mega Byte por段时间), velocidade de gravamento - 6 MB / s (Mega Bytes por Segundo).
Sistema de bloqueio	Eu mudei a senha na television e;ahora esquecido.	Há uma senha mestre de 4711, para terAceço ao menu do teletvisor e redêñir na senha normal.

Referência do Modelo

Todos os casos que não esteam precedents na presente garantia aplicam-se as disponções previstas no regime juridico da venda de bens de consumo e às garantias a ela associadas previsto e regulado pelo Decreto-Lei 84/2008 de 21 de Maio

Informações da Linha de Assistência:

Telephone: [phone]

Email: [e-mail]

Suporte web: www.blaupunkt.com

Horário deestrutura: Segunda a Sexta-Feira das 7:30 -16:00

Deutschland
