B26C5 - Televisione BLAUPUNKT - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Dettagli
Dimensione dello schermo	26 pollici
Risoluzione	1366 x 768 pixel (HD Ready)
Tipo di pannello	LED
Connettività	HDMI, USB, VGA, AV
Consumo energetico	Classe A
Peso	5 kg
Dimensioni (senza piedistallo)	59,5 x 37,5 x 7,5 cm
Utilizzo	Ideale per spazi ridotti, come camere da letto o cucine.
Manutenzione	Pulire lo schermo con un panno morbido, evitare prodotti abrasivi.
Riparazione	Consultare un professionista per le riparazioni interne.
Sicurezza	Non esporre all'umidità, utilizzare su una superficie stabile.
Informazioni generali	Garanzia di 2 anni, supporto tecnico disponibile.

Domande frequenti - B26C5 BLAUPUNKT

Come si installa il televisore BLAUPUNKT B26C5?

Per installare il BLAUPUNKT B26C5, iniziare disimballando il televisore e posizionandolo su una superficie piana. Fissare i piedini del televisore secondo il manuale d'uso. Quindi, collegare il televisore a una presa elettrica e connettere i cavi dei dispositivi esterni.

Perché il televisore non si accende?

Verificare che il televisore sia correttamente collegato a una presa di corrente funzionante. Assicurarsi che il telecomando abbia batterie in buono stato. Se il problema persiste, provare a scollegare il televisore per alcuni minuti prima di ricollegarlo.

Come si regolano le impostazioni dell'immagine sul BLAUPUNKT B26C5?

Accedere al menu delle impostazioni tramite il telecomando, selezionare "Immagine" e regolare le opzioni come luminosità, contrasto e saturazione secondo le proprie preferenze.

Come si collega il televisore a Internet?

Per collegare il BLAUPUNKT B26C5 a Internet, accedere al menu delle impostazioni, selezionare "Rete" e poi scegliere "Wi-Fi". Seguire le istruzioni per selezionare la rete e inserire la password.

Perché l'immagine è sfocata o confusa?

Assicurarsi che il cavo HDMI o il cavo di connessione sia collegato correttamente. Verificare anche le impostazioni di risoluzione nel menu delle impostazioni. Provare a cambiare la sorgente di ingresso per vedere se il problema persiste.

Come si esegue un aggiornamento del software?

Per aggiornare il software del BLAUPUNKT B26C5, accedere al menu delle impostazioni, selezionare "Aggiornamento" e poi scegliere "Verifica aggiornamenti". Se è disponibile un aggiornamento, seguire le istruzioni per installarlo.

Come si resetta il televisore alle impostazioni di fabbrica?

Per resettare il BLAUPUNKT B26C5, andare nel menu delle impostazioni, selezionare "Sistema" e poi "Resetta". Confermare la scelta per ripristinare le impostazioni di fabbrica.

Il suono non funziona, cosa fare?

Verificare che il volume non sia a zero e che la modalità silenziosa non sia attivata. Assicurarsi inoltre che i cavi audio siano collegati correttamente se si utilizzano altoparlanti esterni.

Come si cambia la lingua del menu?

Accedere al menu delle impostazioni, selezionare "Lingua" e poi scegliere la lingua preferita dall'elenco.

Il televisore non trova i canali, cosa fare?

Verificare che l'antenna sia collegata correttamente. Accedere al menu delle impostazioni, selezionare "Canali" e avviare una nuova ricerca dei canali.

MANUALE UTENTE B26C5 BLAUPUNKT

Condizioni di garanzia 55
Istruzioni di sicurezza importanti 56
Contenuto della confezione 58
Per iniziare - impostazione iniziale 60
Pulsanti TV e menu principale 61
Telecomando 62
Connessioni 63
Connessioni 64

Impiego del menu TV 65

Impiego del menu TV 65

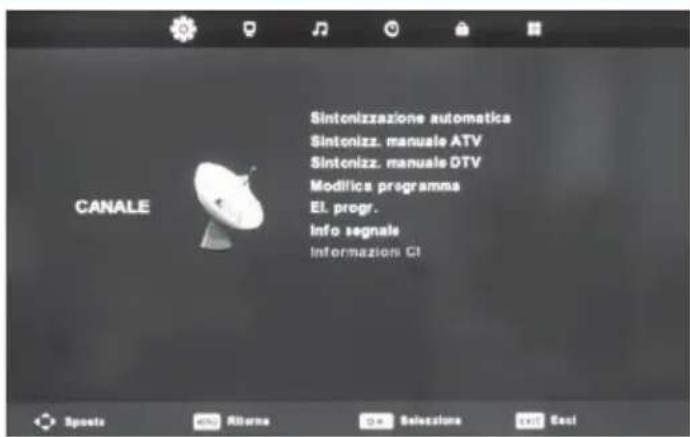

Menu canali 65

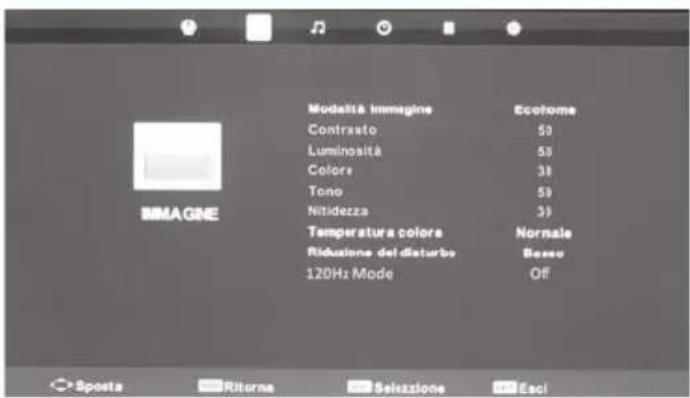

Menuimmagini 65

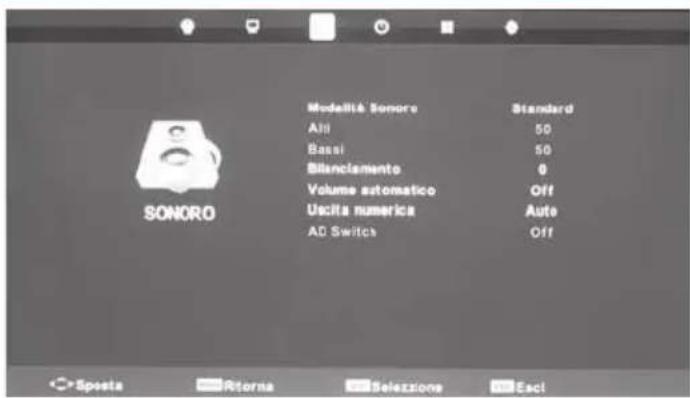

Menu suono 66

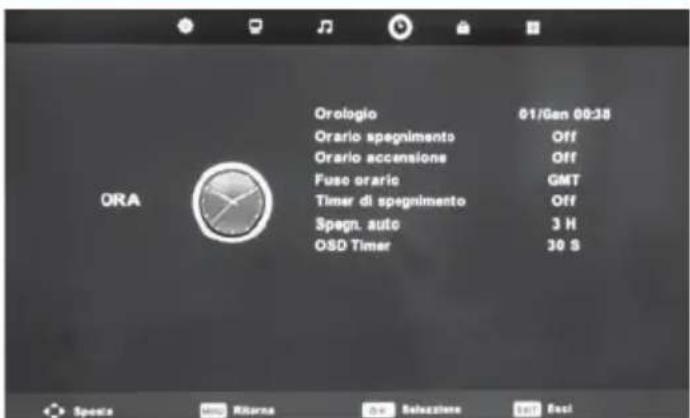

Menu orario 66

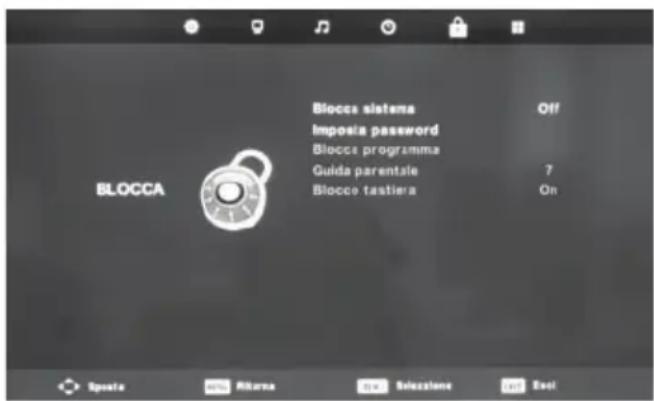

Menu blocca 67

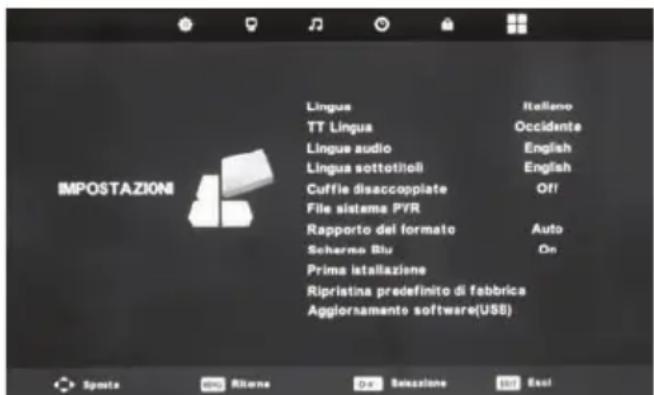

Menu impostazione 67

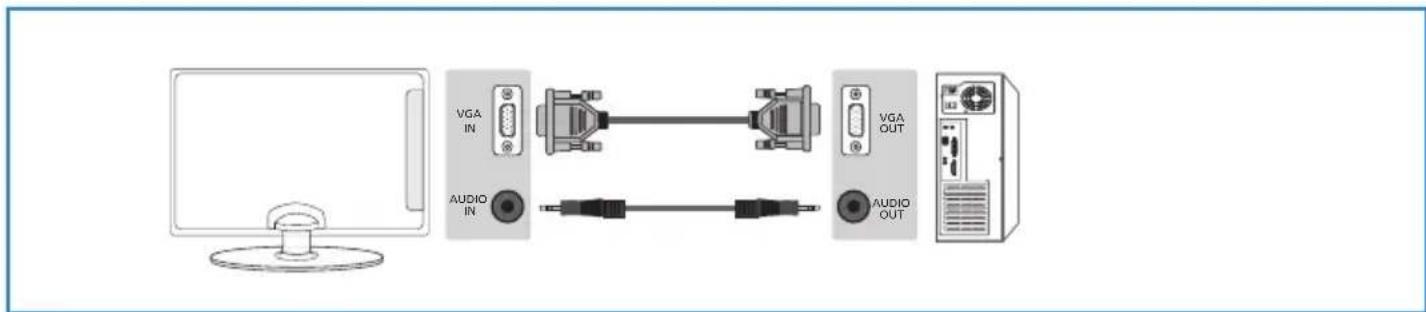

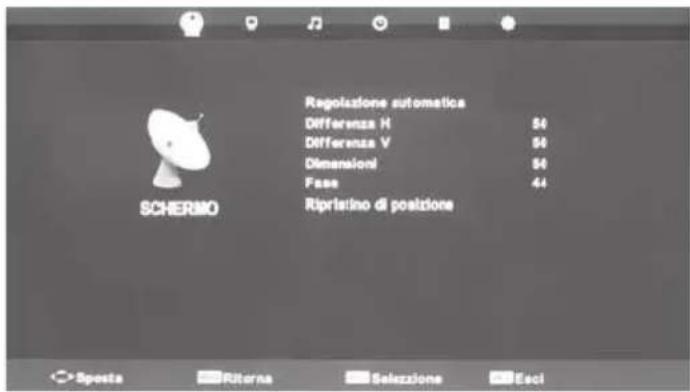

Impostazioni PC 68

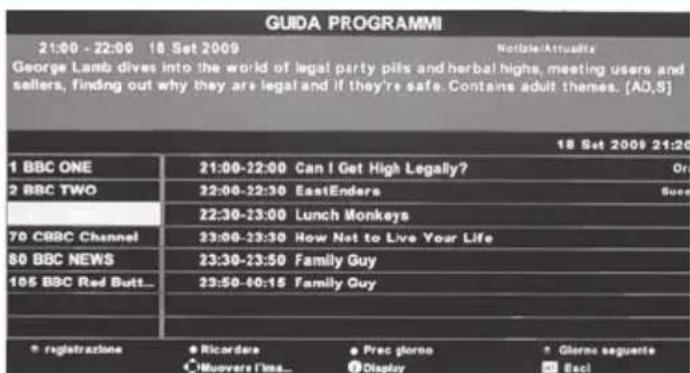

Guida TV 7 giorni / Registrazione USB 68
Registrazione USB - Modalità digitale* 68

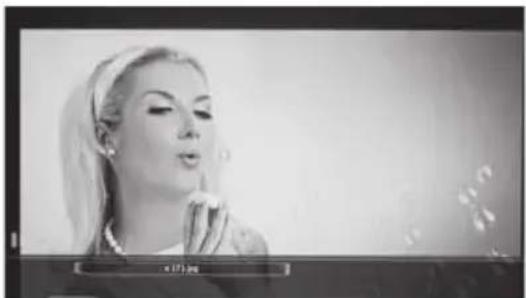

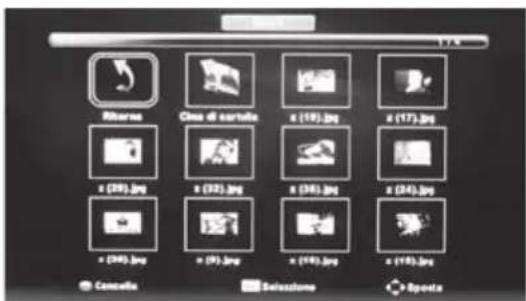

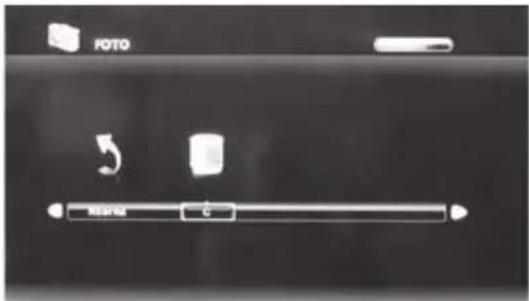

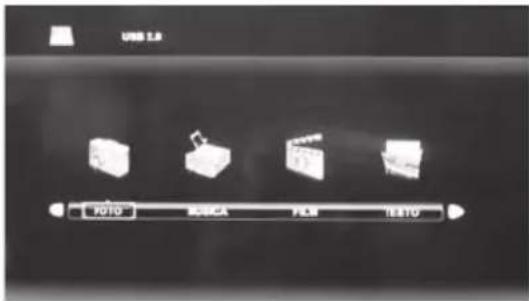

Modalità USB / Media player 69

Menu DVD* 70
FAQ. 71

Inhaltsverzeichnis

• Para volver alultimate canal visualizzato.

CH / -Para augmentar o disminuir el numero del canal visualizzato.

1. GOTO 1-Modo DVD - Para ir a un capitulo spécifique

• Para retomar aoultimate canal visualizzato

FAV - Para visualizar o menu de favoritos.

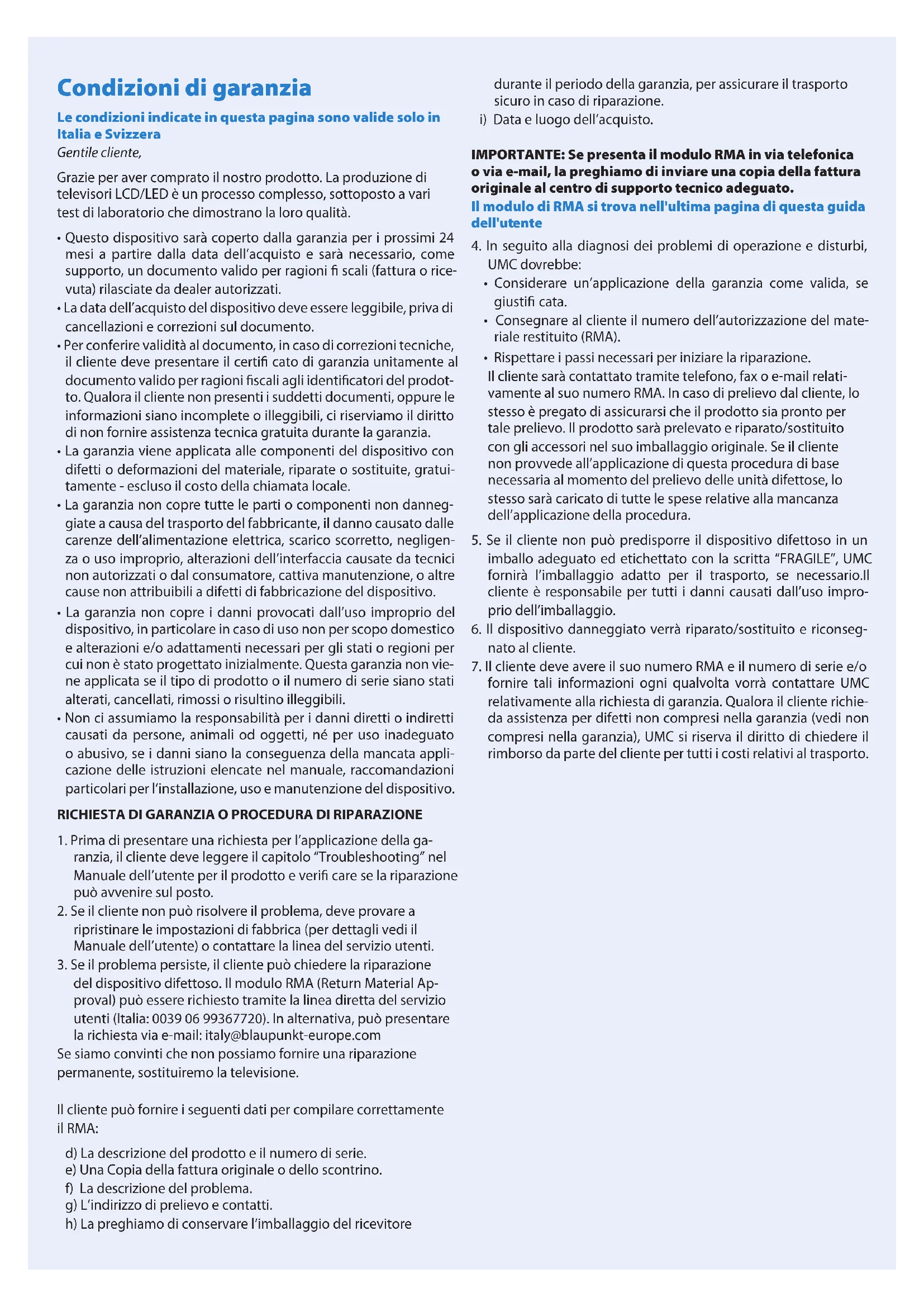

Condizioni di garanzia

Le condizioni indicate in questa pagina sono valide solo in Italia e Svizzera

Gentile clientele,

Grazie per aver comprato il nostro prodotto. La produzione di teilevisori LCD/LED è un processo complesso, sopposto a varietest di lavoratorio che dimostrano la loro qualità.

• Questo dispositivo sare coperto alla garanzia per i prossimi 24 mesi a partire alla data dell'acquisto e sare necessario, come supporto, un documento valido per ragioni fi scali (fattura o ricevuta) rilasciate da dealer autorizzati.
• La data dell'acquisto del dispositivo deve essere leggibile, priva di cancellazioni e correzioni sul documento.
• Per conferire validità al documento, in caso di correzioni tecniche, il cliente deve presentare il certificato di garanzia unitamente al documento valido per ragioni fiscale gli identificatori del prodotto. Qualora il cliente non presenti suddetti documenti, oppure le informazioni siano incomplete o illeggibili, ci riserviamo il diritto di non fornire assistenza tecnica gratuite durante la garanzia.
• La garanzia viene applicata alle componenti del dispositivo con difetti o deformazioni del materiale, riparate o sostituite, gratuitoamente - escludo il costo della chiamata locale.
• La garanzia non copre tutte le parti o componenti non danneggiate a causa del trasporto del fabbricante, il danno causato delle carenze dell'alimentazione elettrica, scarico scorretto, negligenza o uso improprio, alterazioni dell'interfaccia causate da tecnici non autorizzati o dal consumatore, cattiva manutenzione, o altre cause non attribuibili a difetti di fabbricazione del dispositivo.
• La garanzia non copre i danni provocati dall'uso improprio del disposativo, in particolare in caso di uso non per scopo domestico e alterazioni e/o adattamenti necessari per gli stati o regioni per cui non è stato progettato inizialmente. Questa garanzia non viene applicata se il tipo di prodotto o il numero di seriesi siano stati alterati, cancellati, rimossi o risultino ileggibili.
• Non ci assumiamo la responsabilità per i dati diretti o indiretti causati da persona, animali od oggetti, né per uso inadeguato o abusivo, se i dati siano la conseguenza della mancata applicazione delle istruzioni elencate nel manuale, ragcomandazioni particolari per l'installazione, uso e manutenzione del dispositivo.

RICHIESTA DI GARANZIA O PROCEDURA DI RIPARAZIONE

1. Prima di presentare una richiesta per l'applicazione della garanzia, il cliente deve leggere il capitolo "Troubleshooting" nel Manuale dell'utente per il prodotto e verifi care se la riparazione può avvenire sulippo.
2. Se il cliente non può risolverre il problema, deve provare a ripristinare le impostazioni di fabbrica (per dettagli vedi il Manuale dell'utente) o contattare la linea del servizio utenti.
3. Se il problema persististe, il cliente può chiedere la riparazione del dispositivo difettoso. Il modulo RMA (Return Material Approval) può essere richiestotramite la linea diretta del servizio utenti (Italia: 0039 06 99367720). In alternatively, può presentare la richiesta via e-mail: [e-mail]

Se siamo convinti che non possiamo fornire una riparazione permanente, sostituiremo la television.

Il cliente più fornire i seguenti dati per compilare correttamente il RMA:

d) La descrizione del prodotto e il numero di serie.
e) Una Copia della fattura originale o dello scontrino.
f) La descrizione del problema.
g) L'indirizzo di prelievo e contatti.
h) La preghiamo di conservare l'imballaggio del ricevitore

durante il periodo della garanzia, per assicurare il trasporto sicuro in caso di riparazione.

i) Data e luogo dell'acquisto.

IMPORTANT: Se presenta il modulo RMA in via Telefonica o via e-mail, la preghiamo di inviare una copia della fattura originale al centro di supporto tecnico adeguato.

Il modulo di RMA si trova nell'ultima categoria di questa guida dell'utente

1. In seguito alla diagnosi dei problemi di operazione e disturbi, UMC dovrebbe:

2. Considerare un'applicazione della garanzia come valida, se giustifi cata.

3. Consegnare al cliente il numero dell'autorizzazione del materiale restituito (RMA).

4. Rispetto i passi necessari per iniziare la riparazione. Il cliente sarebbe contattato tramite Telefono, fax o e-mail relativamente al suo numero RMA. In caso di prelievo dal cliente, lo stesso è pregato di assicurarsi che il prodotto sia pronto per tale prelievo. Il prodotto sare prelevato e riparato/sostituito con gli accessori nel suo imballaggio originale. Se il cliente non provvede all'applicazione di questa procedura di base necessaria al momento del prelievo delle unità difettose, lo stesso sarebbe caricato di tutte le spese relative alla mancanza dell'applicazione della procedura.

5. Se il cliente non può predisporre il dispositivo difettoso in un imballo adeguato ed etichettato con la scritta "FRAGILE", UMC fornirà l'imballaggio adatto per il trasporto, se necessario.il cliente è responsabile per tutti i danni causati dall'uso improprio dell'imballaggio.

6. Il dispositorio danneggiato verrà riparato/sostituito e riconsegnato al cliente.
7. Il cliente deve ave il suo numero RMA e il numero di serie e/o fornire tali informazioni agli qualvolta vorra contattare UMC relativamente alla richiesta di garanzia. Qualora il cliente richieda assistenza per difetti non compresi nella garanzia (vedi non compresi nella garanzia), UMC si riserva il diritto di chiedere il rimborso da parte del cliente per tutti iosti relativi al trasporto.

Istruzioni di sicurezza importanti

ATTENZIONE

PERICOLO DI SCossa ELETTRICA

NONAPRIRE

Si prega di leggere le seguenti istruzioni di sicurezza e di rispetto arevertenze prima di utilizzato l'apparecchio:

La TV ha un peso superiore a 20kg e va sollevata e trasportata da almeno due persone.
Attenzione! La TV non contiene parti che sono essere riparate dall'utente. In caso di guasti contattare la ditta costruttrice o l'assistenza autorizzata. Il contatto con alcune parti all'interno dell'apparecchio cui mettere gravamente a repentaglio la vita. La garanzia non si estende a guasti causati da interventi non professionali!

Non rimuovere la parte posteriore dell'apparecchio.

Al fi ne di evitare l'allargarsi di un eventuale incendio tenere sempre candele o altri fi amme libere ben lontane dal prodotto.

L'apparecchio è progettato per la riscezione e la riproduzione di segnali video e audio. Qualsiasi altri tipo d'impiego è severamente vietato.
La distanza ideale per guardare la TV è parl a circa cinque volte la diagonale dello schermo. Eventuali raggi di luce sullo schermo provenienti da altre fonti luminose possono causare rif essi e ledere la qualità dell'imagine.
Si prega di garantire aerazione sufficiente e adeguata distanza tra l'apparecchio ed altri mobili o arredi.
Il set TV è progettato esclusivamente per funzionare in spazi asciutti. Se si utilizes l'apparecchio in ambienti esterni è necessario assicurarsi che sa protetto contro l'umidità (pioggia, schizzi d'accua). Mai esporre l'apparecchio all'umidità.
Non pogiare contentitori con acqua sull'apparecchio, come vasi ecc. Potrebbero infatti accidentally cadere e mettere a rischio la sicurezza per via dei collegamenti elettrici. Pogiare l'apparecchio escludamente su superfi ci piane e stabili. Non collocare oggetti come giornali o coperte ecc. né sulla parte l'apparecchio.
Assicurarsi che l'apparecchio non poggi su cavi di alimentazione, poiché potrebbero subire danni. I Telefonini cellulari ed altri dispositivi come adattatori WLAN, telecomere di sorvegianza con segnale di trasmissione senza fi lo ecc. sono causare interferenze elettromagnetic e non vanno pertanto collocati nelle vicinanze dell'apparecchio.
Non collocare l'apparechio vicino ad elementi di riscaldamento o in zone con irradiazione solare diretta al fi ne di

evitare effetti negativi sul raffreddamento dell'apparecchio. L'accumulo di calorie è pericoloso e può ridurre di molto la vita utile dell'apparecchio. Per ragioni di sicurezza chiedere alla persona quali cata di rimuovere le impurità dall'apparecchio.

Cercare di evitare danni al cavo di rete o (se parte della fornitura) all'adattatore di rete. L'apparecchio può essere connesso soltanto con un cavo di rete/adattatore ricevuto nella fornitura.
I temporali sono pericolosi per tutti gli apparecchi elettrici. Se i cavi di rete o dell'antenna sono colpiti da un fulmine, l'apparecchio potrebbe risentirne e subire danni,anche se spento.Pertanto, prima del temporale,sconnettere tutti i cavi e connettori dell'apparecchio.
Per pulire lo schermo dell'apparecchio utilizzato soltanto un panno umido e morbido. Utilizzato soltanto acqua pulita, non prodotti detergenti e in nessun caso dissolventi.

Avvertenze:

• Mai connettere dispositivi esterni ad un apparecchio sotto tensione. Specnere non soltanto la TV maanche i dispositivi che si stanno connettendo! Inserire la spina dell'apparecchio nella presa a muro dopo aver connesso i dispositivi esterni e l'antenna!
  Il prodotto corrisponde alla classe di protezione 1. Come fonte di alimentazione è possibile servirsi sostanto di una presa a muro ben installata munita di cavo di protezione (230V~/50 Hz) con collegamento alla rete pubblica.
  Assicurarsi sempre che vi sia spazio libero per accedere all'interruttore principale dell'apparecchio e alla sua spina di rete.
  L'apparecchio non è stato progettato per essere impiegato in ambienti di lavoro con monitor.
  L'uso sistematico di cuffie ad alto volume cui provocare danni irreversibili all'udito.

L'apparecchio e tutte le sue parti (comprese le batterie) vanno eliminati nel rispetto dell'ambiente. In caso di dubbi si prega di contattare la locale autorità per informazioni sul ricericlaggio.
Durante la fase d'installazione dell'apparecchio si ricorda che le superfi ci dei mobili sono trattate con varie vernici, materie plastiche ecc. oppure posso sono essere lucidate. Le sostanze aggiunte ai suddetti prodotti posso sono danneggiare o distruggere il materiale di base dell'appoggio dell'apparecchio. Di consegenza alcuni residui di materiale posso rimanere incollati alla superfi cie del mobile ed è a volte difficile o quasi impossibile eliminarli.
Lo schermo TV soddisfa requisiti di massima qualità ed è stato diverse volte sottomosto ad accurati controlli volti a rilevare eventuali pixel difettosi. Date le caratteristiche technologiche del processo di fabbricazione, non è possibile eliminare al 100% il problema dell'esistenza di un numero

esiguo di punti difettosi nella schermo (neanche con le più alte precauzioni e cure in fase di produzione). Questi pixel difettosi non son considerati erre o guasto a livello di condizioni di garanzia, perché il loro numero non superi i limiti defini niti alla norma DIN.

Informazioni importanti sull'uso di videogame, computer, sottotitoli ed altri immagini fi sse.

L'uso intenso di materiale da programmi con immagini fisse cui potere causare un "imagine fantasma" permanente sullo schermo LCD (questo fenomeno è a volte impropriamente descritto come "bruciatura dello schermo"). L'imagine fantasma è in quello caso costamente visible sullo sfondo dello schermo. Si tratta di un danno parzialmente irreversibile. Per evitare che tale problema si verifi chi seguire le seguenti istruzioni:
- Ridurre l'impostazione della luminosità/contrasto al livello minimo di visualizzazione.

Non lasciare che il fermo immagine sia visualizzato a lungo.
Evitare:
»Orario e grafiche teletext,

Menu TV/DVD menu, per esempio contentuto del DVD,
» Nella modalità “Pausa”: Nonutilizzarequesta modalità al lungo,per esempio nelle si guarda un DVD o video.
» Se non lo state utilizzato, spegnete l'apparecchio.

Batterie

Nell'insere le batterie rispettare la giusta polarità.
Non esporre le batterie ad alte temperature e non collocarle in spazi dove la temperatura è soggetta a rapidi aumento, per esempio vicino al fuoco o in luoghi esposti a diretta irradiazione solare.

Non esporre le batterie a calore radiante excessivo, non gettarle nel fuoco, non smontarle e non provarare a ricaricare batterie non ricaricabili. Si possono infatti verifi care perdite di liquido o esplosioni.

Mai utilizzato insieme batterie diverse né mischiare nuove e vecchie batterie.
» Le batterie vanno smaltite nel rispetto dell'ambiente.
» Nella maggior parte dei Paesi UE lo smaltimento delle batterie è regolato alla legge.

Smaltimento del prodotto

I prodotti elettrici da scartare non possori essere gettati tra i comuni rifi uti urbani. Esistono apposite strutture per la loro raccolta differenziata. Per informazioni sul ricericlaggio consultare la locale autorità o il rivenditore.

Contenuto della confezione

Accessori

Il corredo della TV comprende i seguenti componenti:

1xTV

1x Elegcomando

2x Batterie AAA 1x cabo mini-AV*

1x guida utente

1x guida Partenza rapida

1x base d'appoggio

1x collo del supporto

1x cavo RF

1x mini-AV per cavo Component *

1x kit istallazione

• • Solo su alcuni modelli

Si prega di conservare l'imballaggio poiché potrebbe essere indispensableabile in caso di riparazioni o supporto in garanzia/ assistenza. Se il prodotto non è correttamente imballato, non siamo in grado di fornire riparazioni in garanzia/assistenza. La modalità più sicura per imballare il prodotto in caso di riparazioni in garanzia/assistenza è inserirlo nella sua scatola/confezione originaria.

Come agganciare la base d'appoggio

Si prega di seguire le istruzioni contenate nelle volantino di montaggio dello stand, che si trova nel sacchetto di accessori

Fissaggio della TV a parete

La televisione in oggetto richiede un sistema di montaggio a parete VESA 100 o equivalente.

1. Rimuovere le quattro viti indicate sotto.
2. Ilsystema di montaggio a parete più essere ora ben fi ssatoagli apposti fori sulla parte posteriore della TV. I fori sonoindicati nell'imagine di seguito illustrata.

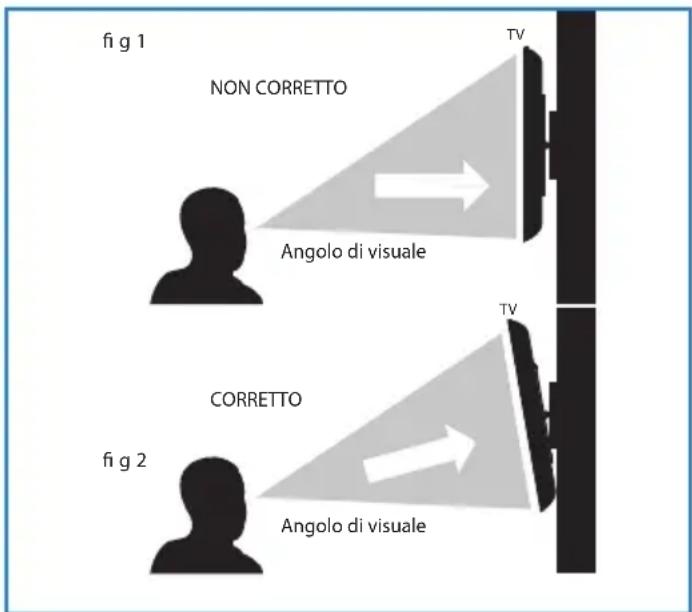

Per ottimizzare la visione, se la TV è fi ssata alla parete ad un livello più alto rispetto alla linea degli occhi, si consiglia di inclinarare la TV verso il basso in modo che lo schermo TV sa posizionato direttamente di fronteagli occhi. Vedi fig. 1 e 2

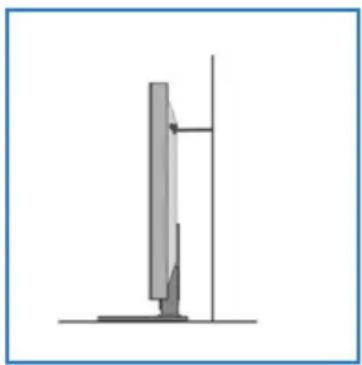

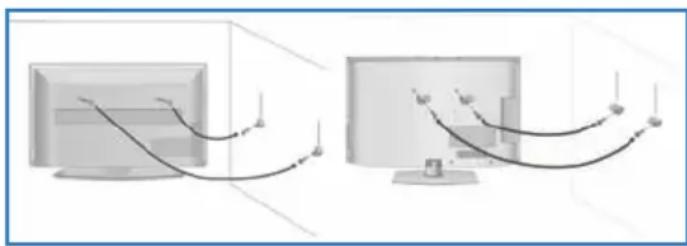

Avviso importante

Come descritto di seguito, qui vi è la descrizione della modalità di montaggio sicuro del prodotto alla parete.

Se non è possibile avvitare la TV insieme al suo supporto incorp.orato e montato alla parete, si consiglia di proteggere il prodotto con un laccio di sicurezza e avvitarlo con una vite a occhiello.

Assicurarsi agli volta che i bambini non possono inclinarie, appendere o salire sulla TV. Una TV non fi ssata bene può provocare gravi leSIONi a Lei ed al Suo bambino.

Il cinturino di sicurezza non deve oltrepassare e non deve essere impiccato orizzontalmente tra il teilevisore e la parete.

Per iniziare - impostazione iniziale

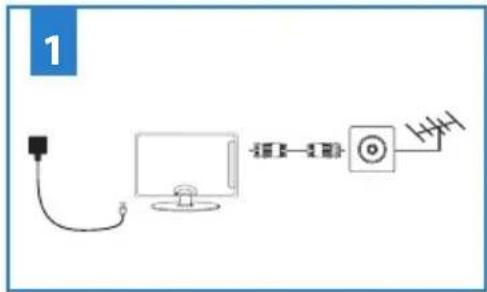

1. Tramite il cavo RF incluso nel corredo, connettere la TV alla presa dell'antenna TV (Fig. A). Connette il cavo di alimentazione alla presa della corrente elettrica (Fig. B).

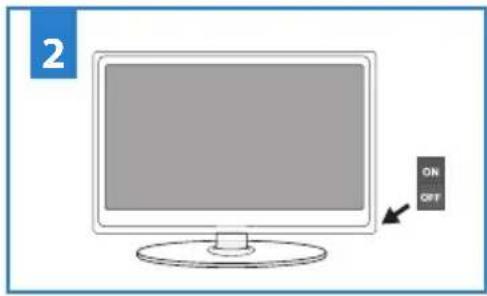

2. Accendere il dispositivo con marcata interrottore on / off

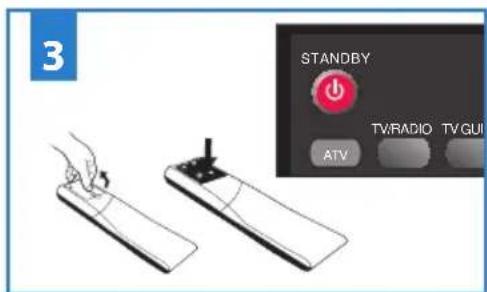

3. Inserire le batterie in dotazione nel telecomando e premere il tasto Standby per accendere la TV.

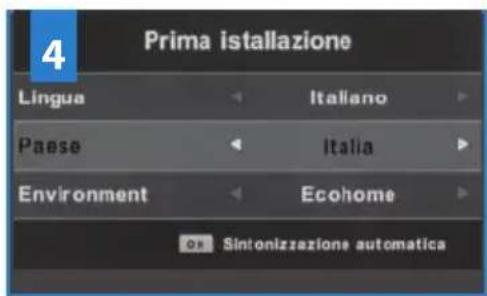

4. La schermata dell'impostazione iniziale vi darà il benvenuto. Se esta schermatà non compare, premere il tasto [MENU] del telecomando e in seguito 8-8-8-8. Nel nostro desiderio di ridurre il consumo energetico, abbiamo aggiunto una caratteristica in più di quello tevisore chiamato 'Ecohome' (la funzione appara all'impostazione iniziale, all'installazione). Il consumo energetico, nella modalità Ecohome, è circa il 15% inferiore a quella in altri modi. La luminosità dell'imagine si riduce, utilizzato Ecohome. Se esta funzione non corrisponde al suo ambiente di visualizzazione, è possibile selezionare altre modalità, se necessario. Vedi il manuale d'uso, il capitolo 'Impostazioni imagine', per cancellare la modalità di visualizzazione secondo il suo ambiente. Esisteanche un pulsante shortcut, sul telecomando, chimato "P-Mode", se desiderate cancellare modalità di visualizzazione.

Vi preghiamo di notare che la modalità 'Professional' è le impostazioni predefi nite ottimali dell'imagine, ma il consumo di energia è di circa il 15% superiore a quello della modalità 'Ecohome"

Selezionate la propria lingua, paese e ambiente.

Premere OK sul telecomando e partirà la sintonizzazione.

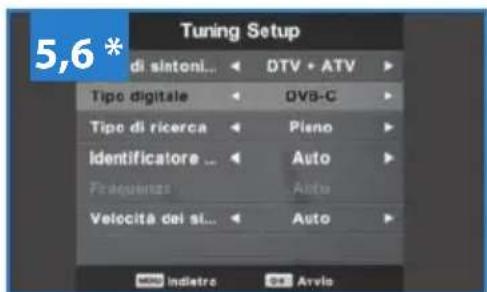

1. Nel prossimo passaggio selezionate il tipo di sintonia digitale. Potete scegliere tra DVB-T e DVB-C. La banda analogica verrà ricercata automaticamente, in quanto molte reti via cavo includono canali analogici.*
2. Selezionate DVB-C se il vosto TV è collegato ad un'emittente via cavo. Mantene tutte le opzioni di default se possibile. Premete [OK] per iniziare Se non viene trovato nessun canale DVB-C, contattate il vosto fornitore di servizi per un valido "ID di rete". Poi avviate una nuova ricerca. Premere [MENU], selezione "Ricerca automatica" ed insere l'ID di rete fornito dall'operaore. Iniziate la ricerca premendo [OK].*

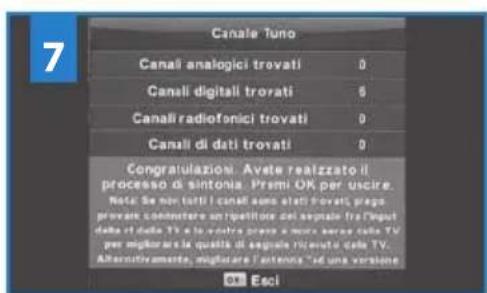

3. Una volta terminata la sintonizzazione apparirà la seguente schermata.

Se manca dalle canale, è molto probabile che il problema risieda nella potenza del segnale. Si può provarre a connettere un amplifi cotore di segnale ed eseguire di nuovo la sintonizzazione TV.

Consiglio:

Se la TV trovava alcuni, ma non tutti i canali digitali, significi ca che la TV funziona correttamente ma il segnale in ricezione non è abbastanza potente. (La potenza del segnale deve essere superiore all'85% - è possibile notare la potenza del segnale di ricezione TV quando si cambia canale/programma). Per ricevere tutti i canali disponibili è necessario incrementare la ricezione del segnale. Il modo più economico per farlo è acquistare e connettere un "amplifi cotore di segnale" tra la TV e la presa dell'antenna TV. Se il problema non si risolve, sare necessario augmentare il livello dell'antenna TV con un'antenna digitale compatibile ad alto guadagno

* - solo per modelli con sintonizzatore DVB-C

Pulsanti TV e menu principale

▲	Estrai *
II▲	Play / Pausa *
Vol+	Alza volume e menu dx
Vol-	Abbassa volume e menu sx
CH+	Cambia programma/canale versuso l'alto e menu versuso l'alto
CH-	Cambia programma/canale versuso il basso e menu versuso il basso
MENU	Mostra menu/OSD
SOURCE	Mostra menu fonte d'ingresso
STANDBY	Standby Alimentazione On/Off

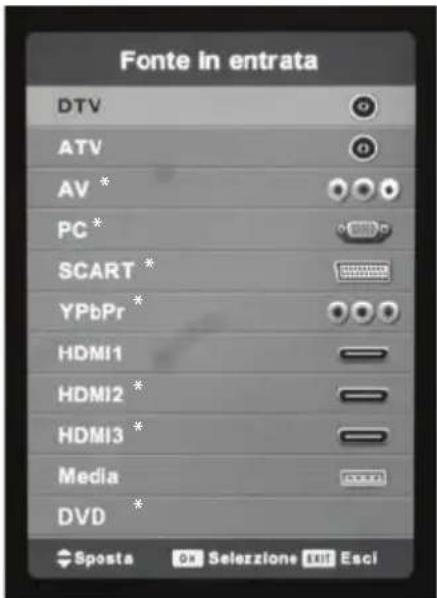

IngressoFONTe - modalità di selezione

Perambiare tra i diversi ingressi/connessioni.

a)Tramitei tasti del telecomando:

1. Premere [SOURCE/ AV] - Sarà visualizzato il menu Source.
2. 1. Premere [ ] o [] per selezionare I'ingresso richiesto.
3. 1. Premere [OK].

b)Tramite i tasti del tevisore:

1. Premere [SOURCE].
2. Scorrere verso l'alto o verso il basso mediente i tasti CH+/ CH- fi no all'ingressoFONTe desiderato/a.
3. Premere Vol+ perambiare l'ingressoFONTe in quello/a che avete selezionato/a.

* - solo per i modelli selezionati

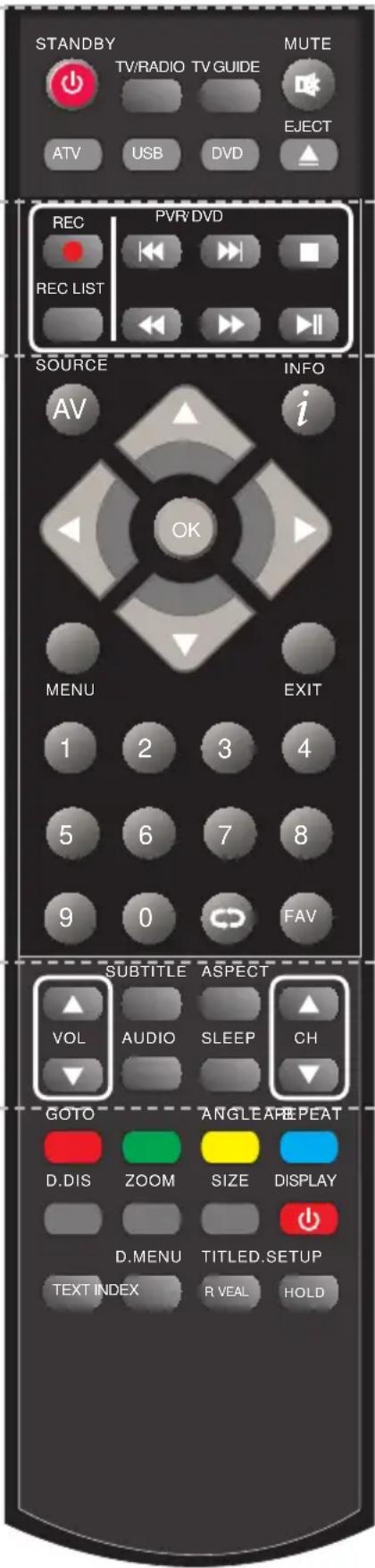

1. STANDBY - Accende la TV quando è in standby o viceversa.

MUTE - Annulla l'audio o viceversa.

TV/RADIO - Passa a digitale e commuta tra TV e radio in modalità Digitale.

TV GUIDE - Apre la guida TV 7 giorni (modalità digitale).

ATV-Passa a fonte TV analogica.

USB-Passa a fonte USB

DVD1-Passa a fonte DVD.

EJECT 1-Fuoriuscita disco in modalità DVD

1. REC 3-Registrar programma in corso in TV.

REC LIST3-Apre l'elenco di quello che è stato registrato in precedenza.

Per riavviare il capitolo attuale.
- Per passare al capitolo successivo.
- Per arrestare il playback.
- Per l'esecuzione in modalità fast rewind.
- Per l'esecuzione in modalità fast forward.
Per la funzione play/pausa

1. SOURCE/AV - Per visualizzare il menu ingressoFONTe.

INFO - Premere una volta per informazioni su canale attuale/successivo. Premere due volte per informazioni su programma attuale.

( / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / ) - Permette di navigare nei menu sullo schermo e regolare le impostazioni di sistema a vincro piacimento.

MENU - Per visualizzato il menu OSD.

EXIT - Per uscire da tutti i menu.

NUMERO TASTI - 0 - 9 per selezionare direttamente un canale TV.

-Per tornare anal canale precedente.

FAV - Per visualizzare il menu Preferiti.

1. VOL ▲/▼ - Per alzare / abbassare il volume.

SUBTITLE - Per visualizzare i sottotitoli nella parte bassa dello schermo (on/off).

ASPECT - Per impostare i diversi formati imagine sullo schermo.

AUDIO - Per cancellare la lingua audio (se disponibile).

SLEEP - Premere ripetutamente per muoversi tra le opzioni sonno.

CH / Perambiare canale verso l'alto overso il basso.

1. GOTO 1-Modalità DVD - Per passare ad un capitolo specifico

A-B 1- Modalità DVD - Premere una volta per impostare un punto; premere una seconda volta per ritornare al punto

ANGLE1 - Modalità DVD - Selezione diversi angoli DVD (se disponibile)

REPEAT1 - Modalità DVD - Per ripetere il playback

D.DIS1- Modalità DVD - Per visualizzare le attuali informazioni disco

ZOOM 1-Modalità DVD - Per aumentare lo zoom

SIZE - Modalità Teletext - Per cancellare le dimensioni di visualizzazione in modalità Teletext

DISPLAY - Per disattivare lo schermo quando ascoltate la radio

D. SETUP /TEXT - Modalità DVD - Per visualizzare il menu impostazioni DVD

Modalità Teletext - Per accedere al Teletext

D. MENU1/INDEX - Modalità DVD - Per visualizzare il menu disco DVD

Modalità Teletext - Per visualizzare la pagina indice

TITLE / REVEAL - Modalità DVD 1 - Per visualizzare il menu titolo DVD

Modalità Teletext - Per molto rere nascondere le parole nascoste

HOLD - Modalità Teletext - Blocca la pagina attuale visualizzata

P. MODE 2- Navigazione tra le diverse impostazioni imagine.

S. MODE 2- Navigazione tra le diverse impostazioni suono.

• Le funzioni sono solo telecomandi per TV con DVD interietem gliacatori a disposizione.
  2- le funzioni sono disponibili solo sui telecomandi dei teilevisori nella dettre DVD e disponibile PVR.
  3.2 Le funzioni sono solo telecomandi per TV con PVR disponibili.

1

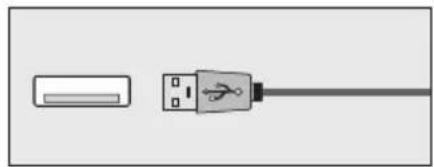

USB
Porta USB

Mini Video*
Ingresso video A/V e ingresso Audio (L/R)

HDMI 1,2,3 in
IngressoHDMI1,2*,3*

SCART*
Ingresso SCART

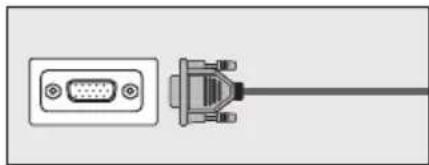

VGA(PC)
Ingrasso VGA-PC

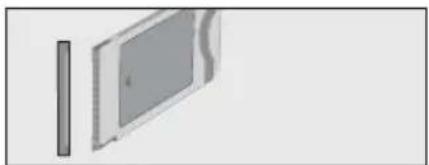

CI Card IN
Ingresso modulo Common interfac

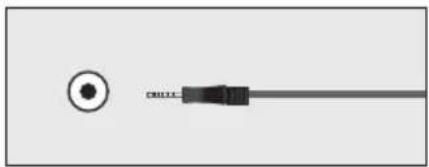

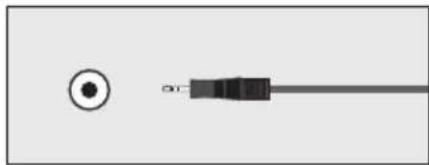

VGA (PC) Audio In *
In 3.5mm - ingresso audio PC

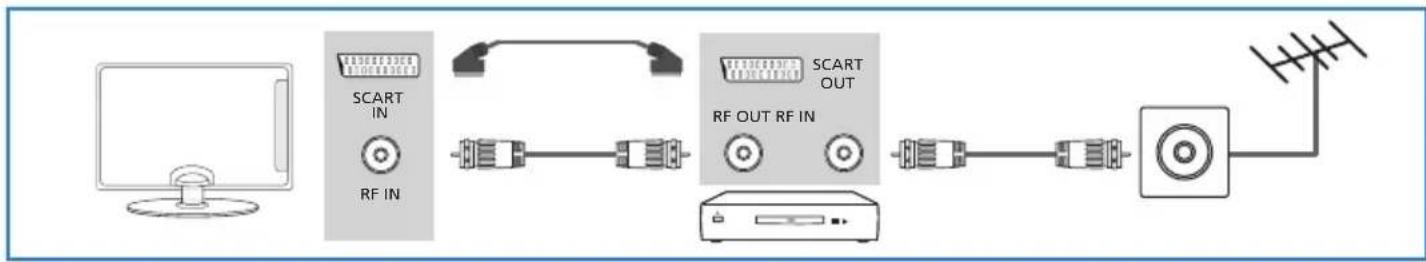

Connessione dellettore/registratoreDVD, videoregistratore o cavo/box satellite

L'ingresso/ fonte TV va impostato a SCART.

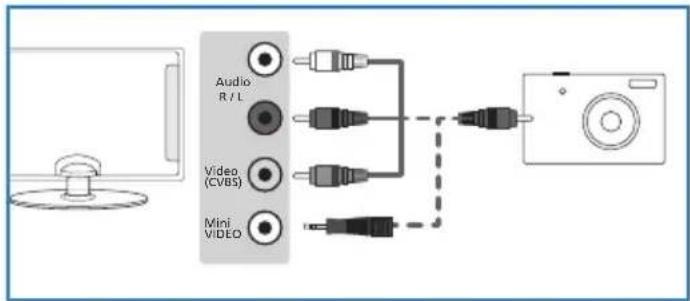

Connessione di videocamera, macchina fotografia ca o console per videogame

L'ingresso/fonte TV va impostato come Video.

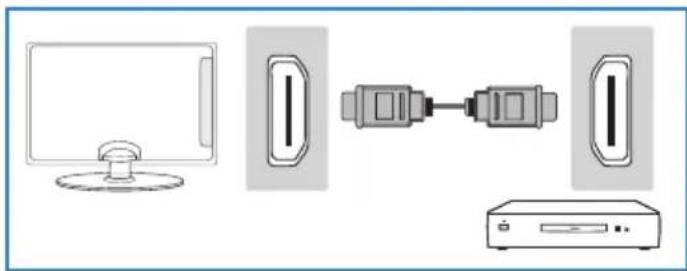

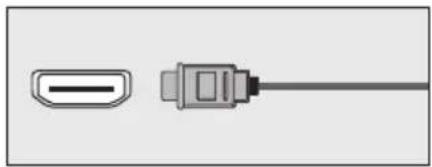

Connessione di un dispositivo ad alta defi nizione (HD) Opzione 1 - via HDMI a cavo HDMI

Il cavo HDMI più servire da uscita sua video sua audio e consente di godersi ivantaggi del video e dell'audio in digitale con perdite minime a livello qualitativo.

L'ingresso/fonte TV va impostato come HDMI.

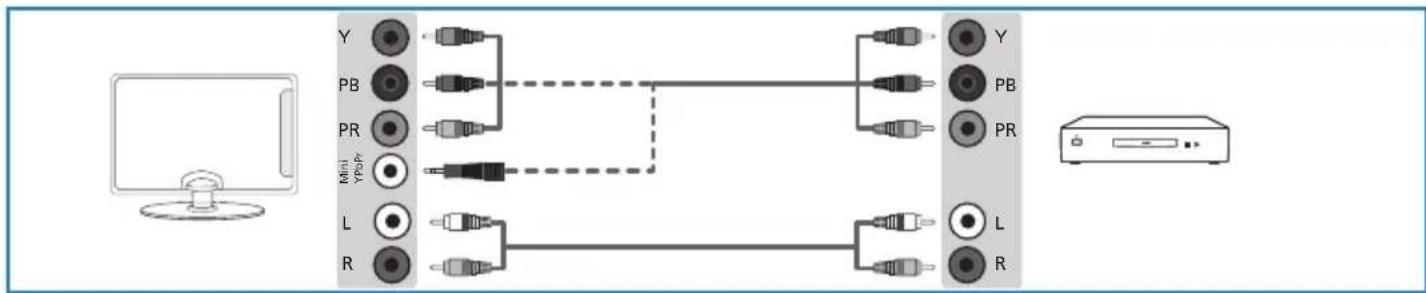

Opzione 2 - tramite cavo Componento Mini YPbPr

Se la periferica è fornita con un cavo con connettori ROSSO, VERDE, BLU, ROSSO E BIANCO, dovete utilizzare l'adattatore fornito a corredo da YPbPr a MINI YPbPr per collegare la periferica via Component (vedi figura) e via Audio (per il suono). Se la periferica non è predisposta con i connettori standard YPbPr usate il cavo MiniYpBr. Selezionale Component come sorgente video sul TV.

Collegare la TV al PC (Utilizzo come computer monitor)

Collegare l'entrata VGA sul TV con l'uscita VGA del PC o del Notebook utilizzando un cavo VGA (non fornito) per il video. Se voileteteutilizzare l'audio della TV collegare l'entrada audio del TV da 3,5mm con l'uscita audio del PC (oppure uscita Cuffie del PC) utilizzando un cavo audio da 3,5 mm (non fornito). Selezionare VGA come sorgente video sul TV.

Impiego del menu TV

Per accedere al menu premere il tasto [MENU] del telecomando. Per entrare nel menu premere [OK]

Per apportare modifi che alle impostazioni di default utilizzare i tasti ( / / ) . Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasto [EXIT].

Menu canali

Sintonizzazione automatica - Consente di risintonizzato la televisione per tutti i canali digitali, stazioni radiofoniche digitali e canali analogici.

Sintonizzazione manuale ATV- Consente di sintonizzare manualmente il segnale analogico.

Sintonizzazione manuale DTV - Consente di sintonizzato manualmente il segnale digitale.

Modifica programmata-Consente di eliminare, tralasciare ed aggiungere canali preferiti.

El. program - Elenca il promemoria programmi.

Info segnale - Informazioni sul segnale.

Informazioni CI - I servizi pay per view richiedono

l'insertimento di una "smartcard" nella TV. Se siete abbonati ad un servizio pay per view, il fornitore vi fornirà una "CAM" e una "smartcard". La CAM può essere inserita nella PORTA COMMON INTERFACE (CI Card In).

Menu imagini

Modalità imagine - Selezionare tra le seguenti preimpostazioni.

Standard	Impostazioni di default
Dinamico	Impostazioni consigliate per immagini con movimenti rapidi
Mite	Impostazione con colori più leggeri e meno luminosità
Personale	Consente di modifi care manualmente tutte le impostazioni
Ecohome	Ecohome consuma il 15% di energia in meno.

Contrasto - Commuta l'equilibrio tra bianco e nero.

Luminosità - Aumenta o riduce la luminosità dell'imagine.

Colore - Aumenta il colore da bianco e nero.

Tono - Consente di augmentare o ridurre il livello di sfumatura nell'imagine.

Nitidezza - Aumenta o riduce la nitidezza dell'imagine.

Temperatura colore - Selezionare tre le seguenti preimpostazioni.

Normale Impostazioni di default

Caldo Aumenta il rosso nell'immagine

Freddo Aumenta il blu nell'immagine

Riduzione del disturbo - Selezionare tre le seguenti preimpostazioni.

Off Spagne la riduzione del rumore

Basso Regolazione più Bassa del systema

Medio Regolazione media del systema

Alto Regolazioni massime del systema

Prestabilito Impostazioni di default

Consiglio: Se non si preme alcun tasto per 10 secondi il menu si chiuderà automaticamente. É possible modificare la durata dell'intervallo di tempo entro il quale il menu si chiude automaticamente – vedi sezione “Durata menu”.

Impiego del menu TV

Menu suono | Menu orario

Menu suono

Modalità Sonoro - Selezionare tra le seguenti preimpostazioni.

Standard Impostazioni di default

Musica Mette in risalto la musica sulle voci

Film Fornisce suono dal vivo e completo per i fi Im

Personale Seleziona le impostazioni suono personalizzate

Sport Mette in risalto il suono per lo sport

Consiglio: Il livello suoni acuti e bassi cui esere regolato soltanto quando si selezione la modalità suono "Personalizzata".

Alti - Regola la quantità di alta frequenza nel suono.

Bassi - Regola la quantità di Bassa frequenza nel suono.

Bilancimiento - Commutazione del suono tra casse a sinistra e destra.

Volume automatico - Quando è selezionato "on", il volume rimane ad un livello costante indipendente dall'ingresso/ fonte.

Uscita numerica - Si tratta dell'uscita digitale coassiale audio. Scegliere tra le seguenti opzioni:

Off	Off
Auto Seleziona automaticamente le migliorisi impostazioni
PCM Selezionale è esta opzione se si è connessi ad un hi-fi stereo via cavo coassiale (la modulazione a codici di impulsi (PCM) è una rappresentazione del segnale digitale

AD Switch - Aumenta o riduce il volume generale.

Menu orario

Orologio - Imposta data eora.

Orario spegnimento - Consente di impostare un orario specifico in cui la TV si spegnerà.

Orario accensione - Consente di impostare un orario specifico in cui la TV si accenderà, sare attivato il canale display e la fonte e il volume saranno in posizione "on". É possibile commutare但这a funzione per la ripetizione giornaliera o in alcuni giorni.

Fuso orario - Modifi ca il fuso orario.

Timer di spegnimento - Consente di impostare il temporizzatore sono in modo che la televisione si spenga automaticamente dopo un dato intervallo di tempo. Off -> 10min. -> 20min. -> 30min. -> 60min. -> 90min. -> 120min. -> 180min. -> 240min.

Specn. automatico - Per attivare e disattivare la funzione.

OSD Timer - Consente di regolare l'intervallo di tempo durante il quale il menu resta attivo sullo schermo prima di scomparire.

Menu blocca

Blocca problema - Consente di bloccare e sbloccare il menu. É necessario insere una password da 4 caratteri; premere il tasting per uscire dall'inserimento password. Premere il tasting per cancellare. La password di defaulte 0000 .

Imposta password - Modifi care la password predefi nita.

Blocca programma - Bloccare canali tevisivi specifici.

Guida parentale - Bloccare canali tevisivi basato su limiti di età.

Blocco tastiera - Bloccare tasti del TV.

Menu impostazione

Lingua - Consente diambiare la lingua del menu.

TT Lingua - Codificazione delle impostazioni per un'adeguata visualizzazione dei caratteri teletext.

Cuffi disaccoppiate - Se il segnale consente il supporto per i non udenti, i sottotitoli potranno essere visualizzati premendo "Subtitle". Se avete impostato la funzione Non udenti e passate ad un canale che supporta tale funzione, i sottotitoli si attiveranno automaticamente.

File problema PVR - * - Controlla il problema file del dispositivo USB connesso e molto le informazioni sui risultati del controllo.

Rapporto del formato - Nell'ambito dell'UE il formato imagine varia a seconda del canale/trasmissione. Vi sono molte opzioni di diverso tipo per soddisfare al massimo le vostre esigenze.

Auto Visualizzazione automatica del miglior formatoimmagine. L'imagine è nella posizione corretta. Vi sono essere delle linee nere nella parte alta/bassa dello schermo e/o ai lati.
Schemointero	Viene visualizzata l'imagine così come giunge dall'emittente teilevisiva.
Zoom 1 /Zoom 2	L'imagine ha le proporzioni giuste ma è ingrandita per riempire lo schermo.
4:3 Visualizza	l'imagine 4:3 nelle sue dimensioni originali. Vengono sovrate le barre laterali per riempire lo schermo 16:9.
16:9 Riempie	lo schermo con un segnale regolare 16:9.

Schemo blu - Cambia lo sfondo quando non v'e alcun input tra sfondo biane e blu (disponibile solo per alcune fonti).

Ripristina predefinito di fabbrica - I menu vengono resettati alle impostazioni di fabbrica.

Aggiornamento software (USB) - Di tanto in tanto è possibile che la nostra azienda rilasci un nuovo fornware per migliorare le prestazioni del teilevisore (disponibili per il download).

Il menu consente di installare il nuovo software/fi rmware nel teilevisore. Insieme al fi rmware saranno fornite ulteriori informazioni su come eseguire esta operazione. Contattare l'helpline o consultare la sezione "supporto prodotto" sul sito web.

Impiego del menu TV

Impostazioni PC | Guida TV 7 giorni | Registrazione USB *

Impostazioni PC

Regolazione automatica - Consente di confi Gurare automaticamente la TV per l'impiego come monitor del computer

H Off set - Imposta la posizione orizzontale dell'immagine.
V Off set - Imposta la posizione verticale dell'immagine.

Dimensioni - augmenta le dimensioni dell'immagine.

Fase - Per regolare l'intervallo di tempo fase al fine di ridurre i disturbi all'imagine.

Reset posizione - Ritorna alle impostazioni originarie.

Consiglio: Se il computer non viene utilizzato per un determinato periodo di tempo, il teilevisore passera allo status "standby" (lo schermo si spegne per non consumare inutilmente energia). Per riaccendere premere il tasto standby.

Guida TV 7 giorni / Registrazione USB

La guida TV è disponibile in modalità TV digitale. Fornisce informazioni sui programmi seguenti (dove esiste il supporto da canale digitale). É possible visualizzare l'orario di inizio e fi ne di tutti i programmi e su tutti i canali per i successivi 7 giorni, impostandoanche dei promemoria.

1. 1. Premere [TV GUIDE]. Comparirà la guida TV per i successivi 7 giorni.
2. Navigare nel menuattraverso i tasti / /
3. Aesto punto e possibl:

Registrar un programma premendo il tasto ROSSO.* Impostare un promemoria premendo il tasto VERDE. Visualizzare il giorno precedente premendo il tasto GIALLO. Visualizzare il giorno successivo premendo il tasto BLU.

1. Premere [EXIT] per uscire dalla guida TV 7 giorni.

Note: La TV è progettata per funzionare con una chiave USB fi no a 32GB. Posso sono essere utilizzate via chiavi USB sa hard drive portatili USB con ampia capacité; tuttavia, al fi ne di assicurare un corretto impiego, il dispositivo deve essere formattato nel sistema fi le FAT32. Al momento della stampa della presente guida utente i computer Windows XP/Vista sono in grado di formattare solo fi no a 32GB; pertanto sare necessario un programma/utility software per formattare dispositivi USB più grandsi in FAT 32. Per ulteriore assistenza e supporto si rimanda al site web.

Registrazione USB - Modalità digitale*

REGISTRAZIONE USB - MODALITA DIGITALE/FREEVIEW

La TV contiene un meccanismo di registrazione USB integrato. Questa funzione è disponibile in modalità digitale se utilizzata in associazione ad una chiave USB o hard drive USB compatibile. Ne-Seconguono i seguentivantaggi:

• Possibilità diMETTERe in pausa la TV ed eseguire il playback, fast forward e fast rewind (fi no a diretta TV).
• Registrazione con un singolo tasting; se si decide di registrar il programma attuale.
• Registrazione fácilmente programmabile tramite la guida Tv 7 giorni
• Registrazione da TV e possibilità di guardare di nuovo il contentuto su PC/portatile.

Data la natura del prodotto, è necessario impiegare una chiave USB ad alta velocità (la TV infatti legge alla chiave USB e scrive nella chiave USB allo stesso tempo; alcune chiavi potrebbero non essere idonee).

Specifica minima - Chiave USB

Velocità dilettura 20 MB/s (megabyte al secondo)

Velocità di scrittura 6 MB/s (megabyte al secondo)

Se si intende utilizzato un hard drive portatile USB superiore a 32GB, si prega di consultare la sezione FAQ sul retro della presente guida.

• • Disponibile sui modelli con registratore PVR

Impiego del menu TV

Pausa diretta TV (programmazione)* | Modalità USB / Media player

Pausa diretta TV (programmazione) *

Mettere in pausa la TV in diretta è un operazione semplicissima.

Premere il pulsante play/pausa e la TV si mette in pausa,除去 i contenuti in diretta vengono registrati. Per riprendere la visione premere di nuovo il pulsante play/pausa.
- Premere il tastingo fast forward per avanzare rapidamente nella registrazione (per esempio per evitare le pubblicità).
- Premere il tasto fast rewind per tornare indietro nella registrazione (per esempio se siete andati troppo altri nell'avanzamento rapido).

Consiglio: Quando si mette la TV in standby o si cambia canale la memoria programmazione è azzerata. Per riprenderre la programmazione premere il tasto play/ pausa.

Registrazione con un singolo tasto

È possibile registrarque llo che state guardando in qualsiasi momento lo desideriate. Per eseguire esta operazione premere il tasto [REC].

Consiglio: La TV contiene un unico sintonizzatore TV; pertanto riesce a registrarare soltanto dal canale che state guardando oppure a registrarare da un unico canale nelle le TV è in standby.

Note: La funzione registrazione USB è disponibile soltanto in modalità TV digitale. Per motivi legati alle leggi sui diritti d'autore e sulla registrazione/copia illegale non è possibile registrare verso/da nessuna altro fonte d'ingresso/uscita.

Modalità USB / Media player

La modalità USB off re il playback di diversi tipi di contentuti salvati nella chiave USB.

Si prega di consultrare la pagina con la specifica tecnica per conoscere i tipi di fi le compatibili.

Dopo essere passati alla fonte USB apparirà la schermata menu riportata sopra. I contentuti sono suddivisi in Foto, Musica, Film e Testo, a seconda del tipo di fi le.

1. Per navigare nel menu servirsi dei tasti / / / . Per confirmare l'articolo da eseguire/visualizzare premere il tasto [OK].

1. Selezionare il drive richiesto. (Se il vostro drive ha solo 1 ripartizione, sare visualizzato solo 1 articolo)

1. A quello punto è possibile accedere all'articolo. Premere OK per visualizzare.

1. Mention la visualizzazione è in corso è possibile gestire l'articolo premendo (i) edutilizzando i tasti / / / e(OK).

Per accedere al menu premere il tasto [D. SETUP] del telecomando. Per apportare modifi che alle impostazioni di default utilizzare i tasti / / / . Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasting [EXIT].

Pagina di confi gurazione general

Visual AI Tv

Normale / Ps	Visualizzazione 4:3 ingrandita con una particolare attenzione al contentuto dell'immagine
Normale / Lb	Immagine in proportione corretta, con barre sulla parte superiore e inferiore.
16:9 Opzione	immagine ingrandita

Lingua OSD - Per determinare la lingua del menu DVD.

Pagina di confi gurazione audio

Confi gurazione Altoparlanti -Scelta della modalità di missaggio discendente

Configurazione Dolby Digital

Stereo Entrambi i canali audio (default).

L - Mono Segnale Mono solo sul canale sinistro

R - Mono Segnale Mono solo sul canale destro

Mix Mono Segnale Mono sui due canali

Dinamico - Per aumentare / diminuire la gamma dinamica del suono digitale.

Pagina Preference

Tipo TV -

Pal	Standard in Europa centrale
Multi	Formato Multisync
Ntsc-Format	In Nord America, Giappone e altri paesi

Preimpostato - Per ripristinare alle impostazioni di fabbrica

In generale aume nare la potenza del suono connettendo delle casse aggintive.	Esistono 2 opzioni:1) Impiegare un'uscita digitale coassiale connessa ad un amplifi catore esterno/sistema sound surround.2) Utilizzare l'uscita cuffi e 3.5mm e un cavo fono 3.5mm (disponibile a parte) per eseguire la connessione ad un amplifi catore/sistema sound surround.
In generale Perché alcune opzioni del menu non sono disponibili e in grigio?	Alcune opzioni sono disponibili soltanto su alcune fonti, per esempio HDMI, PC/VGA. Non sono disponibili su altre fonti, dove non hanno duncque alcun significato.
TV Mi sono sintonizzato in modalità TV digitale ma non risco a ricevere alcuni o nessuno dei canali e/o i canali che ricevo subiscono interruzioni.	1) Accertarsi di trovarsi in una zona idonea alla riscione della TV digitale.2) Accertarsi che state impiegando un'antenna in grado di ricevere un buon segnale digitale. Nella maggior parte dei casi è necessaria un'antenna esterna digitale ad alto guidagno/banda larga. Nelle zone con ottima copertura digitale, si può utilizzare un antenna tipo loft, ma è molto probabile che dobbiate connettereanche un amplifi catore di segnale tra il retro della TV e la presa dell'antenna TV. Purtroppo per ricevere un segnale digitale abbastanza bianzo, non è possibile utilizzare un'antenna di tipo portatile/da interno.
TV Ho di nuovo sintonizzato la TV ma quando la spengo i canali non rimangono in memoria.	Completarà la prima installatione; per eseguire questa operazione consultare la sezione menu impostazione del manuale.
Registraratore VCR/DVD	Ho connesso la TV al registraratore VCR o DVD tramite presa SCART, ma la registrazione non avviene.
Console videogame	Ho connesso una PS3 alla TV via HDMI, ma in TV non vedo nessuna imagine né suioni.
Console videogame	Ho connesso una Xbox 360 alla TVattraverso i cavi Component (Rosso, Verde e Blu), ma non si sente nessun suono.
Modalità USB Ho inserto una chiave USB ma la TV non la riconosce.	Assicurarsi che la chiave USB sia formattata come tipo FAT32.
Modalità USB	Uso di hard drive USB
Registrazione USB / TV	Non riesco aambiare canale, ad accederere al menu o ad utilizzato il tasto roso.
Registrazione USB / TV	Quando si usa l'USB per registrare, l'imagine "si spezzetta" o si verifi ca una perdita del suono.
Blocco sistema Ho cambiato la password della TV ma l'ho dilenticata.	Esiste una password master (4711) per accederere al menu TV e resettare la normale password.

Herstellergarantie

Informazioni sulla linea Servizio utenti:

Tel: [phone]

E-mail: [e-mail]

Supporto web: www.blaupunkt.com

Orario di aperture: Lunedi-Venerdi 8.30 - 17:00

Portugal
