MANUALE UTENTE BA32M124BBKPE826 BLAUPUNKT

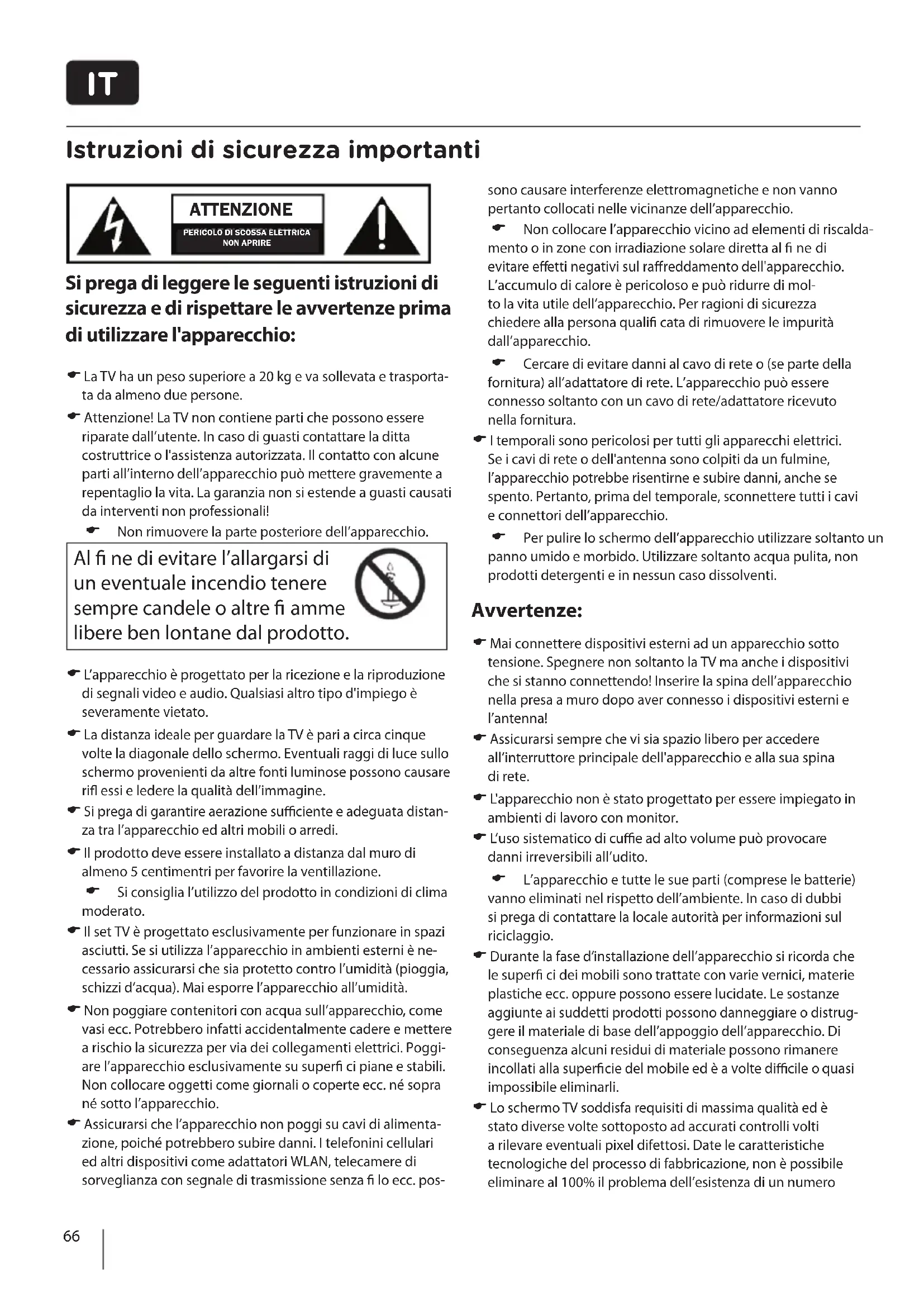

Istruzioni di sicurezza importanti

ATTENZIONE PERICOLO DI SCOSSA ELETTRICA NON APRIRE

Si prega di leggere le seguenti istruzioni di sicurezza e di rispettare le avvertenze prima di utilizzare l'apparecchio:

La TV ha un peso superiore a 20 kg e va sollevata e trasportata da almeno due persone.
Attenzione! La TV non contiene parti che possono essere riparate dall'utente. In caso di guasti contattare la ditta costruttrice o l'assistenza autorizzata. Il contatto con alcune parti all'interno dell'apparecchio può mettere gravemente a repentaglio la vita. La garanzia non si estende a guasti causati da interventi non professionali!

Non rimuovere la parte posteriore dell'apparecchio.

Al fi ne di evitare l'allargarsi di un eventuale incendio tenere sempre candele o altre fi amme libere ben lontane dal prodotto.

L'apparecchio è progettato per la ricezione e la riproduzione di segnali video e audio. Qualsiasi altro tipo d'impiego è severamente vietato.
La distanza ideale per guardare la TV è pari a circa cinque volte la diagonale dello schermo. Eventuali raggi di luce sullo schermo provenienti da altre fonti luminose possono causare rifli essi e ledere la qualità dell'immagine.
Si prega di garantire aerazione sufficiente e adeguata distanza tra l'apparecchio ed altri mobili o arredi.
Il prodotto deve essere installato a distanza dal muro di almeno 5 centimentri per favorire la ventillazione.

Si consiglia l'utilizzo del prodotto in condizioni di clima moderato.

Il set TV è progettato esclusivamente per funzionare in spazi asciutti. Se si utilizza l'apparecchio in ambienti esterni è necessario assicurarsi che sia protetto contro l'umidità (pioggia, schizzi d'acqua). Mai esporre l'apparecchio all'umidità.
Non poggiare contenitori con acqua sull'apparecchio, come vasi ecc. Potrebbero infatti accidentalmente cadere e mettere a rischio la sicurezza per via dei collegamenti elettrici. Poggiare l'apparecchio esclusivamente su superfi ci pianе e stabili. Non collocare oggetti come giornali o coperte ecc. né sopra né sotto l'apparecchio.
Assicurarsi che l'apparecchio non poggi su cavi di alimentazione, poiché potrebbero subire danni. I telefonini cellulari ed altri dispositivi come adattatori WLAN, telecamere di sorveglianza con segnale di trasmissione senza fi lo ecc. pos-

sono causare interferenze elettromagnetiche e non vanno pertanto collocati nelle vicinanze dell'apparecchio.

Non collocare l'apparecchio vicino ad elementi di riscaldamento o in zone con irradiazione solare diretta al fi ne di evitare effetti negativi sul raffreddamento dell'apparecchio. L'accumulo di calore è pericoloso e può ridurre di molto la vita utile dell'apparecchio. Per ragioni di sicurezza chiedere alla persona qualifi cata di rimuovere le impurità dall'apparecchio.
Cercare di evitare danni al cavo di rete o (se parte della fornitura) all'adattatore di rete. L'apparecchio può essere connesso soltanto con un cavo di rete/adattatore ricevuto nella fornitura.
I temporali sono pericolosi per tutti gli apparecchi elettrici. Se i cavi di rete o dell'antenna sono colpiti da un fulmine, l'apparecchio potrebbe risentirne e subire danni, anche se spento. Pertanto, prima del temporale, sconnettere tutti i cavi e connettori dell'apparecchio.
Per pulire lo schermo dell'apparecchio utilizzare soltanto un panno umido e morbido. Utilizzare soltanto acqua pulita, non prodotti detergenti e in nessun caso dissolventi.

Avvertenze:

• Mai connettere dispositivi esterni ad un apparecchio sotto tensione. Spegnere non soltanto la TV ma anche i dispositivi che si stanno connettendo! Inserire la spina dell'apparecchio nella presa a muro dopo aver connesso i dispositivi esterni e l'antenna!
  Assicurarsi sempre che vi sia spazio libero per accedere all'interruttore principale dell'apparecchio e alla sua spina di rete.
  L'apparecchio non è stato progettato per essere impiegato in ambienti di lavoro con monitor.
  L'uso sistematico di cuffie ad alto volume può provocare danni irreversibili all'udito.

L'apparecchio e tutte le sue parti (comprese le batterie) vanno eliminati nel rispetto dell'ambiente. In caso di dubbi si prega di contattare la locale autorità per informazioni sul riciclaggio.

Durante la fase d'installazione dell'apparecchio si ricorda che le superfi ci dei mobili sono trattate con varie vernici, materie plastiche ecc. oppure possono essere lucidate. Le sostanze aggiunte ai suddetti prodotti possono danneggiare o distruggere il materiale di base dell'appoggio dell'apparecchio. Di conseguenza alcuni residui di materiale possono rimanere incollati alla superficie del mobile ed è a volte difficile o quasi impossibile eliminarli.
Lo schermo TV soddisfa requisiti di massima qualità ed è stato diverse volte sottoposto ad accurati controlli volti a rilevare eventuali pixel difettosi. Date le caratteristiche tecnologiche del processo di fabbricazione, non è possibile eliminare al 100% il problema dell'esistenza di un numero

Istruzioni di sicurezza importanti

esiguo di punti difettosi nello schermo (neanche con le più alte precauzioni e cure in fase di produzione). Questi pixel difettosi non son considerati errore o guasto a livello di condizioni di garanzia, purché il loro numero non superi i limiti defi niti dalla norma DIN.

Informazioni importanti sull'uso di video-game, computer, sottotitoli ed altre di immagini fi sse.

L'uso intenso di materiale da programmi con immagini fisse può causare un "immagine fantasma" permanente sullo schermo LCD (questo fenomeno è a volte impropriamente descritto come "bruciatura dello schermo"). L'immagine fantasma è in questo caso costantemente visibile sullo sfondo dello schermo. Si tratta di un danno parzialmente irreversibile. Per evitare che tale problema si verifi chi seguire le seguenti istruzioni:
- Ridurre l'impostazione della luminosità/contrasto al livello minimo di visualizzazione.

Non lasciare che il fermo immagine sia visualizzato a lungo.
Evitare:

» Orario e grafi che teletext,
» Menu TV/DVD menu, per esempio contenuto del DVD,
» Nella modalità "Pausa": Non utilizzare questa modalità a lungo, per esempio mentre si guarda un DVD o video.
» Se non lo state utilizzando, spegnete l'apparecchio.

Batterie

Nell'inserire le batterie rispettare la giusta polarità.
Non esporre le batterie ad alte temperature e non collocarle in spazi dove la temperatura è soggetta a rapidi aumenti, per esempio vicino al fuoco o in luoghi esposti a diretta irradiazione solare.

Cd

Non esporre le batterie a calore radiante eccessivo, non gettarle nel fuoco, non smontarle e non provare a ricaricare batterie non ricaricabili. Si possono infatti verifi care perdite di liquido o esplosioni.

» Mai utilizzare insieme batterie diverse né mischiare nuove e vecchie batterie.
» Le batterie vanno smaltite nel rispetto dell'ambiente.
» Nella maggior parte dei Paesi UE lo smaltimento delle batterie è regolato dalla legge.

Smaltimento

Non smaltire questo apparecchio come rifi uto urbano ma conferiscilo alle piatta-forme ecologiche della tua città. In questo modo tu aiuterai a riciclare queste risorse in maniera corretta contribuendo alla protezione dell'ambiente. Per maggiori informazioni contatta il tuo rivenditore o le autorità locali.

Istruzioni di sicurezza importanti

3D informazioni di sicurezza

• Quando si guarda immagine 3D troppo da vicino oppure per un periodo lungo, esso può danneggiare la capacità visiva. Guardare la TV oppure giocare a videogiochi i quali incorporano 3D imagini con i 3D occhiali per il periodo lungo può provocare sonnolenza, mal di testa oppure aff aticamento mentale per te o aff aticamento per i tuoi occhi. Quando hai mal di testa oppure ti senti aff aticato o sei insonnolito, smetti di guardare la TV e riposati.
  Le donne incinte, le persone anziane, le persone ammalate di cuore, le quali provano sonnolenze frequenti dovrebbero astenersi dal guardare la TV 3D.

- Certi 3D immagini possono causare che tu chini al testa oppure che tu schivi le immagini dimostrate in video. Quindi, la migliore cosa sarebbe che tu non guardassi la TV 3D vicino agli oggetti fragili oppure vicino agli oggetti che possono essere colpiti facilmente.

Per cortesia, impedi ai bambini sotto l'età di 5 anni di guardare la TV 3D siccome il loro sviluppo della visione può essere colpito.

Avvertimento di presa della fotosensazione

- Certi telespettatori possono sperimentare presa oppure epilessia quando esposti a certi fattori, inclusi luci intermittenti oppure immagini in TV o in videogiocchi. Se tu oppure qualcuno nella tua famiglia ha dei precedenti di epilessia o di presa, per cortesia, consulta il suo medico prima di guardare la TV 3D. Anche certi sintomi possono avvenire imprecisati e certi condizioni senza averne dei precedenti. Se tu provi qualsiasi sintomi seguenti, smetiti di guaradre immagini 3D e consulta il suo medico: capogiro, mal di testa (leggero), transizione visuale / visivo, visione alterata, instabilità visiva / visuale o facciale, se hai un tic all'occhio oppure uno spasmo musculare, azioni quando non sei consapevole o cosciente, convulsione, perdita di coscienza, confusione o disorientamento, perdita di senso direzionale, crampo, o nausea. Genitori dovrebbero seguire (monitorare) i bambini, inclusi gli adolescenti, per notare questi sintomi siccome possono essere sensibili di più a questi eff etti quando guardano la TV 3D.

Il rischio per la presa di fotosensazione può essere ridotto con provvedimenti seguenti

Prendi le pause frequenti quando guardi la TV 3D.

I quali che hanno la visione diversa in ciascun occhio, dovrebbero guardare la TV dopo aver superato provvedimenti di correzione della visone.
Guarda la TV in maniera che i tuoi occhi sono allo stesso livello con il 3D schermo ed asteniti dal mettere al sedere troppo vicino alla TV.

Non guardare 3D immagini quando ti senti troppo stanco o malato, e cerca di evitare guardare 3D immagini per il periodo troppo lungo.

Non metterti i 3D occhiali per un altro scopo che guardare 3D immagini sulla 3D TV.

• Certi telespettatori possono sentirsi disorientati dopo aver guardato la 3D TV.
  Quindi, dopo aver guardato la 3D TV, prendi un istante di poter riacquistare la consapevvolezza prima di movimento.

Contenuto della confezione

Il corredo della TV comprende i seguenti componenti:

1x TV 1x Eelecomando
2x AAA bateries 1x guida utente
1x base d'appoggio1x collo del supporto	1x cavo RF
1 x kit installazione Occhiali 3D *

Come agganciare la base d'appoggio

Si prega di seguire le istruzioni contenute nelle volantino di montaggio dello stand, che si trova nel sacchetto di ac- essori

Fissaggio della TV a parete

La televisione in oggetto richiede un sistema di montaggio a parete VESA 100 o equivalente.

1. Rimuovere le quattro viti indicate sotto.
2. Il sistema di montaggio a parete può essere ora ben fi ssato agli appositi fori sulla parte posteriore della TV. I fori sono indicati nell'immagine di seguito illustrata.

* - Solo su alcuni modelli

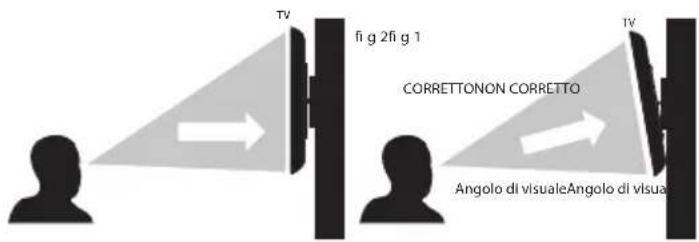

Per ottimizzare la visione, se la TV è fi ssata alla parete ad un livello più alto rispetto alla linea degli occhi, si consiglia di inclinare la TV verso il basso in modo che lo schermo TV sia posizionato direttamente di fronte agli occhi. Vedi fi g. 1 e 2

TV fi g 2 fi g 1 CORRETTONON CORRETTO Angolo di visualeAngolo di visua

Avviso importante

Come descritto di seguito, qui vi è la descrizione della modalità di montaggio sicuro del prodotto alla parete.

Se non è possibile avvitare la TV insieme al suo supporto incorporato e montato alla parete, si consiglia di proteggere il prodotto con un laccio di sicurezza e avvitarlo con una vite a occhiello.

Assicurarsi ogni volta che i bambini non possono inclinare, appendere o salire sulla TV. Una TV non fi ssata bene può provocare gravi lesioni a Lei ed al Suo bambino.

Il cinturino di sicurezza non deve oltrepassare e non deve essere impiccato orizzontalmente tra il televisore e la parete.

Prima installazione Lingua Italiano Paese Italia Environment Ecohome LCN On Sintenziazione automatica

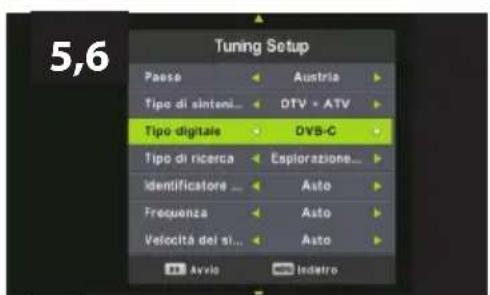

5,6 Tuning Setup Paese Austria Tipo di sinteni... DTV • ATV Tipo digitale DVB-C Tipo di ricerca Esplorazione... Identificatore ... Asto Frequenza Asto Velocità dei si... Asto Avolo Iodetro

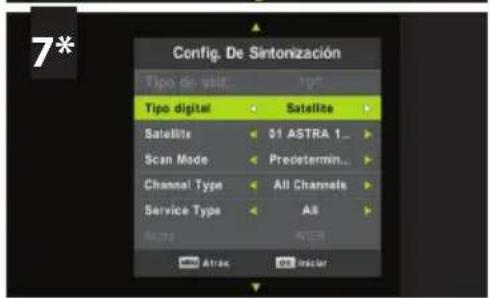

Config. De Sintonización Tipo de visit Tipo digital Satellite Satellite $1 ASTRA 1_ Scan Mode Predetermin... Channel Type All Channels Service Type All Back After On Refer

Per iniziare - impostazione iniziale

1. Tramite il cavo RF incluso nel corredo, connettere la TV alla presa dell'antenna TV (Fig. A). Connettere il cavo di alimentazione alla presa della corrente elettrica (Fig. B).
2. Accendere il dispositivo con marcata interruttore on / off
3. Inserire le batterie in dotazione nel telecomando e premere il tasto Standby per accendere la TV.
4. La schermata dell'impostazione iniziale vi darà il benvenuto. Se questa schermata non compare, premere il tasto [MENU] del telecomando e in seguito 8-8-8-8. Nel nostro desiderio di ridurre il consumo energetico, abbiamo aggiunto una caratteristica in più di questo televisore chiamato 'Ecohome' (la funzione appare all'impostazione iniziale, all'installazione). Il consumo energetico, nella modalità Ecohome, è circa il 15% inferiore a quella in altri modi. La luminosità dell'immagine si riduce, utilizzando Ecohome Se questa funzione non corrisponde al suo ambiente di visualizzazione, è possibile selezionare altre modalità, se necessario. Vedi il manuale d'uso, il capitolo 'Impostazioni immagine', per cambiare la modalità di visualizzazione secondo il suo ambiente. Esiste anche un pulsante shortcut, sul telecomando, chimato "P-Mode", se desiderate cambiare modalità di visualizzazione.

Vi preghiamo di notare che la modalità 'Professional' è le impostazioni predefi nite ottimali dell'immagine, ma il consumo di energia è di circa il 15% superiore a quello della modalità 'Ecohome"

Selezionate la propria lingua, paese e ambiente. Impostare LCN* su ON se desidera organizzare i canali trovati in base alle preferenze del provider via cavo (si applica solo ai canali DVB-C). Premere OK sul telecomando e partirà la sintonizzazione.

1. Nel prossimo passaggio selezionate il tipo di sintonia digitale. Potete scegliere tra DVB-T, DVB-C e DVB-S. La banda analogica verrà ricercata automaticamente, in quanto molte reti via cavo includono canali analogici.*
2. Selezionate DVB-C se il vostro TV è collegato ad un'emittente via cavo. Mantenete tutte le opzioni di default se possibile. Premete [OK] per iniziare Se non viene trovato nessun canale DVB-C, contattate il vostro fornitore di servizi per un valido "ID di rete". Poi avviate una nuova ricerca. Premere [MENU], selezionate "Ricerca automatica" ed inserire l'ID di rete fornito dall'operatore. Iniziate la ricerca premendo [OK].*
3. Funzione DVB-S2*- il modo digitale attraverso la funzione DVB-S2 (satellite di seconda generazione) è possibile scegliere tra diversi operatori satellitari. La scelta dell'operatore satellitare sarà importata nel software del vostro TV. Questa operazione richiede circa 10 secondi e deve essere confermata con il tasto OK del telecomando, e la ricerca inizia...

Consiglio: Se la TV trova alcuni, ma non tutti i canali digitali, signifi ca che la TV funziona correttamente ma il segnale in ricezione non è abbastanza potente. (La potenza del segnale deve essere superiore all'85% - è possibile notare la potenza del segnale di ricezione TV quando si cambia canale/programma). Per ricevere tutti i canali disponibili è necessario incrementare la ricezione del segnale. Il modo più economico per farlo è acquistare e connettere un "amplifi catore di segnale" tra la TV e la presa dell'antenna TV. Se il problema non si risolve, sarà necessario aumentare il livello dell'antenna TV con un'antenna digitale compatibile ad alto guadagno.

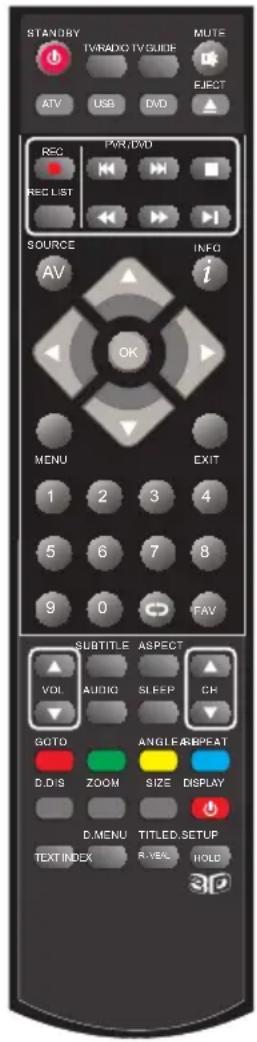

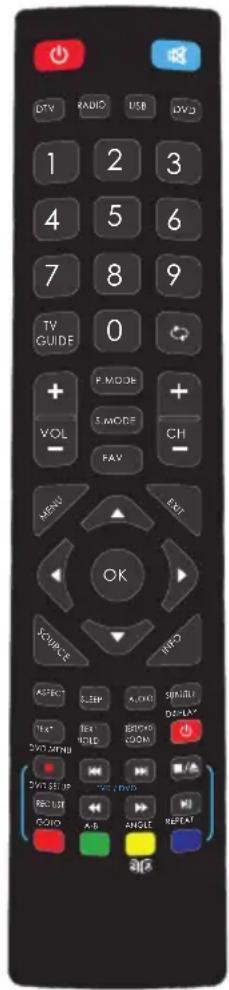

Telecomando

STANDBY – Accende la TV quando è in standby o viceversa.

MUTE – Annulla l'audio o viceversa.

DTV – con DTV selezioni i canali digitali

RADIO – vai su Digitale e scegli tra TV e radio con trasmissione digitale.

USB – Passa a fonte USB.

ATV – Passa a fonte TV analogica.

DVD ^1 – Passa a fonte DVD.

0 - 9 - Per selezionare direttamente un canale TV.

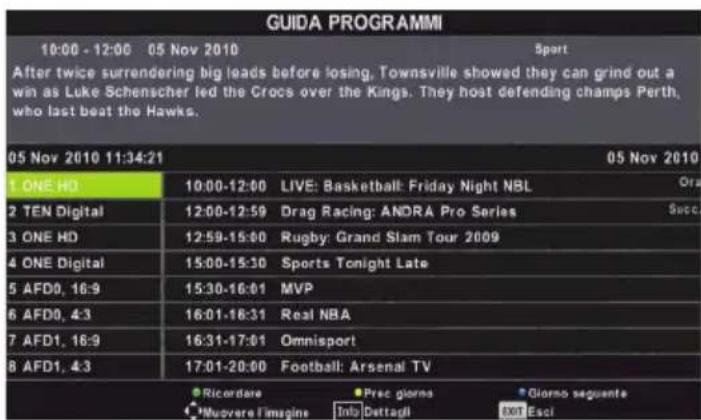

TV GUIDE – Apre la guida TV 7 giorni (modalità digitale).

- Per tornare al canale precedente.

VOL ▲/▼ – Per alzare / abbassare il volume.

P. MODE – Navigazione tra le diverse impostazioni immagine.

S. MODE – Navigazione tra le diverse impostazioni suono.

FAV – Per visualizzare il menu Preferiti.

CH ▲/▼ – Per cambiare canale verso l'alto o verso il basso.

(▲/▼/◄/►/OK) – Permette di navigare nei menu sullo schermo e regolare le impostazioni di sistema a vostro piacimento.

MENU – Per visualizzare il menu OSD.

EXIT – Per uscire da tutti i menu.

SOURCE – Per visualizzare il menu ingresso/fonte.

INFO – Premere una volta per informazioni su canale attuale/successivo. Premere due volte per informazioni su programma attuale.

ASPECT – Per impostare i diversi formati immagine sullo schermo.

SLEEP – Premere ripetutamente per muoversi tra le opzioni sonno.

AUDIO – Per cambiare la lingua audio (se disponibile).

SUBTITLE – Per visualizzare i sottotitoli nella parte bassa dello schermo (on/off).

TEXT – Modalità Teletext – Per accedere al Teletext.

TEXT HOLD - Modalità Teletext - Blocca la pagina attuale visualizzata.

TEXT DVD ZOOM - Modalità DVD - Modalità Teletext - Per aumentare lo zoom DISPLAY – Per disattivare lo schermo mentre ascoltate la radio.

DVD MENU ^1 – Modalità DVD - Per visualizzare il menu disco DVD,

Rec ^2 – Modalità PVR / Registra il programma in corso in TV.

DVD SETUP ^1 – Modalità DVD – Per visualizzare il menu impostazioni DVD

Rec List ^2 – Modalità PVR - Apre l'elenco di quello che è stato registrato in precedenza.

- Per riavviare il capitolo attuale.

▶▶- Per passare al capitolo successivo.

■/▲- Per arrestare il playback. / Fuoriuscita disco in modalità DVD.

←- Per l'esecuzione in modalità fast rewind.

▶▶- Per l'esecuzione in modalità fast forward.

▶|– Per la funzione play/pausa

GOTO ^1 – Modalità DVD – Per passare ad un capitolo specifi co.

A-B¹ – Modalità DVD – Premere una volta per impostare un punto; premere una seconda volta per ritornare al punto.

ANGLE ^1 – Modalità DVD – Seleziona diversi angoli DVD (se disponibile).

REPEAT- Modalità DVD ^1 – Modalità USB – Per ripetere il playback.

REVEAL – Modalità Teletext – Per mostrare o nascondere le parole nascoste

SIZE – Modalità Teletext - Per cambiare le dimensioni di visualizzazione in modalità Teletext

TITLE ^1 – Modalità DVD – Per visualizzare il menu titolo DVD

D. DIS ^1 – Modalità DVD – Per visualizzare le attuali informazioni disco

INDEX – Modalità Teletext – Per visualizzare la pagina indice

Rosso Verde Giallo Blu tasti – con questi tasti si accede alle funzioni addizionali che appaiono sullo schermo

3D giallo ^3 - provvede alla scelta delle funzioni 3D

DTV RADIO USB DVD 1 2 3 4 5 6 7 8 9 TV GUIDE 0 + F MODE + VOL - S MODE CH PAY MENU EXIT OK SOURCE INFO AFFECT SLEEP A-OUT SWITCHY DISPLAY TEST HOLD BRICHARDEN DOWN DUT MINDI Switch UP W/O DVD RESET GODO A-B ANGLE RESET 新区

STANDBY TVRADIO TVGUIDE MUTE ATV USB DVD EJECT REC P/R/DVD REC LIST SOURCE AV INFO i OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAV SUBTITLE ASPECT VOL AUDIO SLEEP CH GOTO ANGLE ASPECT D.D.S ZOOM SIZE DISPLAY D.MENU TITLED SETUP TEXT INDEX R-VEAL HOLD 3D

1 - Le funzioni sono solo telecomandi per TV con DVD interiertem giocatori a disposizione.

2 - le funzioni sono disponibili solo sui telecomandi dei televisori con disponibile PVR

3 - Le funzioni sono solo telecomandi per TV con 3D disponibili.

Pulsanti TV

▲	Estrai *
II◀	Play / Pausa *
Vol+	Alza volume e menu dx
Vol-	Abbassa volume e menu sx
CH+	Cambia programma/canale verso l’alto e menu verso l’alto
CH-	Cambia programma/canale verso il basso e menu verso il basso
MENU	Mostra menu/OSD
SOURCE	Mostra menu fonte d’ingresso
STANDBY	Standby Alimentazione On/Off

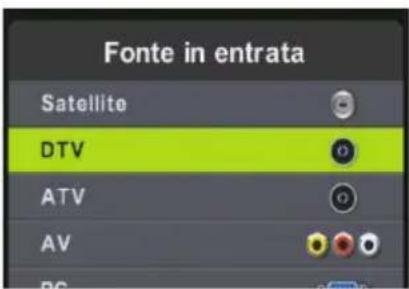

Ingresso/fonte - modalità di selezione

Fonte in entrata Satellite DTV ATV AV

Per cambiare tra i diversi ingressi/connessioni.

a) Tramite i tasti del telecomando:

1. Premere [SOURCE/ AV] – Sarà visualizzato il menu Source.
2. 1. Premere [▼] o [▲] per selezionare l'ingresso richiesto.
3. 1. Premere [OK].

b) Tramite i tasti del televisore:

1. Premere [SOURCE].
2. Scorrere verso l'alto o verso il basso mediante i tasti CH+/CH-fi no all'ingresso/fonte desiderato/a.
3. Premere Vol+ per cambiare l'ingresso/fonte in quello/a che avete selezionato/a.

Connessioni

USBPorta USB	HDMI 1, 2, 3* inIngresso HDMI1, 2, 3*
VGA(PC) *Ingresso VGA-PC	[CWSW] VGA (PC) Audio In *In 3.5mm – ingresso audio PC
R R/L - Video & YPbPr audio In *Componente / ingresso video audio	Video (CVBS) *Ingresso VIDEO
Mini YPbPr *Componente ingresso HD	YPbPr *Componente ingresso HD
SCART *Ingresso SCART	CI Card INIngresso modulo Common interface
RF InIngresso antenna RF / TV	Sat In *Input satellitare
COAX Audio Out *Uscita digitale coassiale	HEADPHONES3.5mm - Uscita cuffi e

- Opzionale

Connessioni

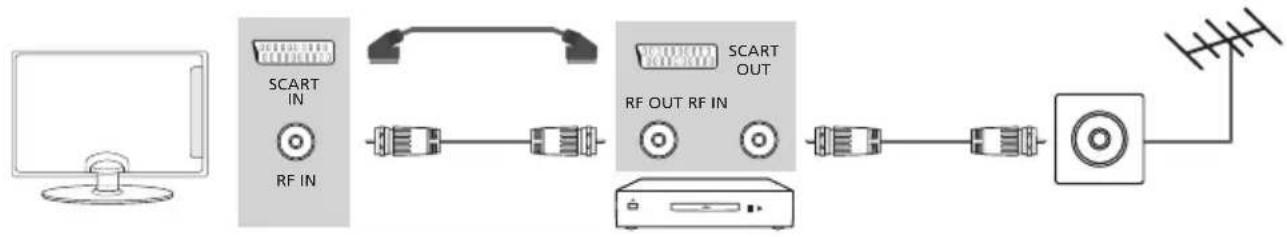

Connessione del lettore/registratore DVD, videoregistratore o cavo/box satellite

L'ingresso/fonte TV va impostato a SCART.

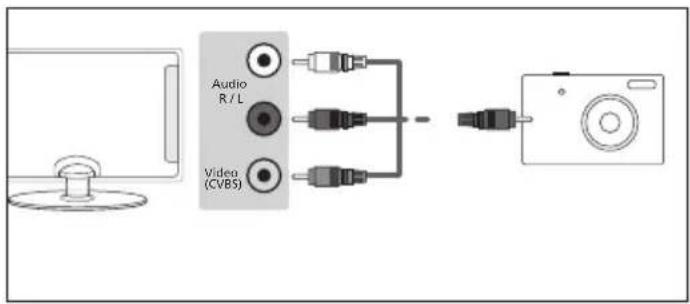

Connessione di videocamera, macchina fotografi ca o console per videogame

L'ingresso/fonte TV va impostato come Video.

Audio R/L Video (CVBS)

Opzione 2 – tramite cavo Component o Mini YPbPr

Se la periferica è fornita con un cavo con connettori ROSSO, VERDE, BLU, ROSSO E BIANCO, dovete utilizzare l'adattatore fornito a corredo da YPbPr a MINI YPbPr per collegare la periferica via Component (vedi figura) e via Audio (per il suono). Se la periferica non è predisposta con i connettori standard YPbPr usate il cavo MiniYPbPr. Selezionare Component come sorgente video sul TV.

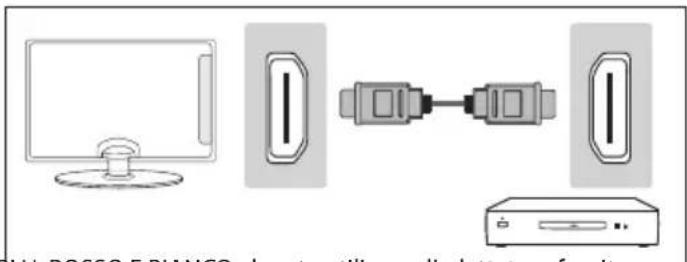

Connessione di un dispositivo ad alta defi nizione

(HD| Opzione 1 - via HDMI a cavo HDMI - Il cavo HDMI può servire da uscita sia video sia audio e consente di godersi i vantaggi del video e dell'audio in digitale con perdite minime a livello qualitativo. L'ingresso/fonte TV va impostato come HDMI.

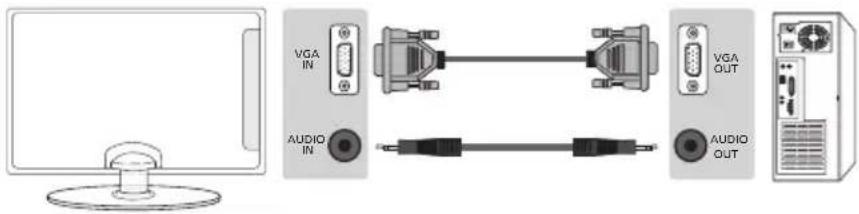

Collegare la TV al PC (Utilizzo come computer monitor)\*

Collegare l'entrata VGA sul TV con l'uscita VGA del PC o del Notebook utilizzando un cavo VGA (non fornito) per il video. Se volete utilizzare l'audio della TV collegare l'entrada audio del TV da 3,5mm con l'uscita audio del PC (oppure uscita Cuffie del PC) utilizzando un cavo audio da 3,5 mm (non fornito). Selezionare VGA come sorgente video sul TV.

VGA IN AUDIO IN VGA OUT AUDIO OUT

* - solo con connessione VGA

NOTE:

Gli apparecchi senza la connessione VGA non devono essere usati come monitor per i computer, tuttavia è possibile l'utilizzo usando HDMI.

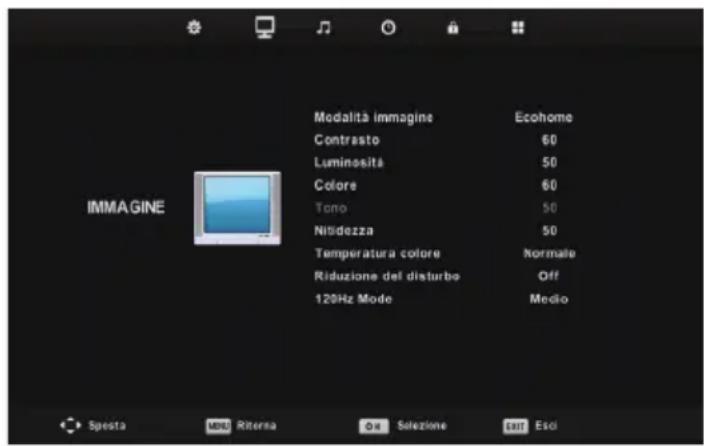

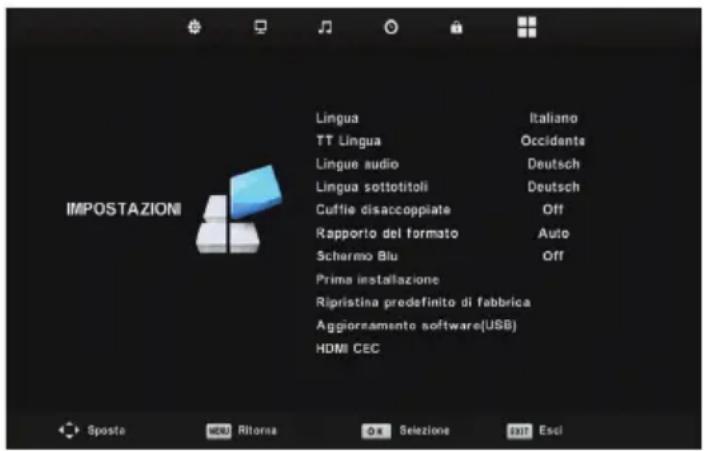

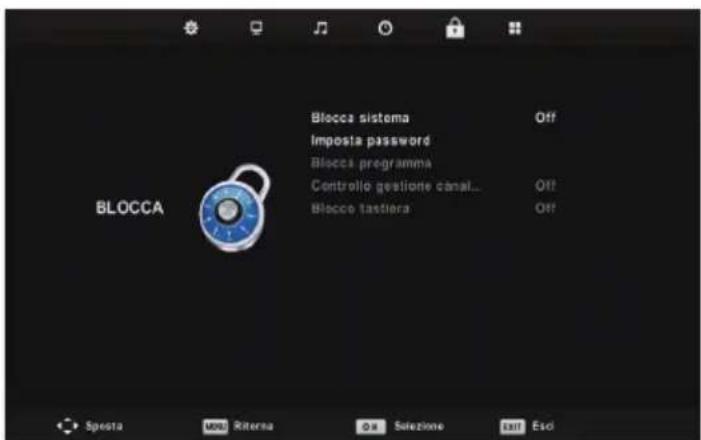

Impiego del menu TV

Impiego del menu TV

Per accedere al menu premere il tasto [MENU] del telecomando. Per entrare nel menu premere [OK]

Per apportare modifi che alle impostazioni di default utilizzare i tasti (▲/▼/◄/►).

Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasto [EXIT].

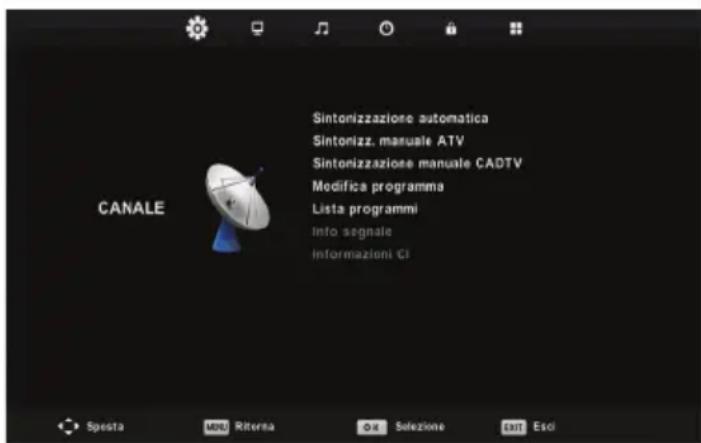

Canale

Sintonizzazione automatica Sintonizz. manuale ATV Sintonizzazione manuale CADTV Modifica programma Lista programmi Info segnale Informazioni CI CANALE Sposta MDU Ritenna OK Selezione EXIT Esci

Sintonizzazione automatica - Consente di risintonizzare la televisione per tutti i canali digitali, stazioni radiofoniche digitali e canali analogici.

Sintonizzazione manuale ATV - Consente di sintonizzare manualmente il segnale analogico.

Sintonizzazione manuale CADTV - Consente di sintonizzare manualmente il segnale digitale.

Modifica programma - Consente di eliminare, tralasciare ed aggiungere canali preferiti.

Lista programi - Elenca il promemoria programmi.

Info segnale - Informazioni sul segnale satellitare.

Informazioni CI - I servizi pay per view richiedono l'inserimento di una "smartcard" nella TV. Se siete abbonati ad un servizio pay per view, il fornitore vi fornirà una "CAM" e una "smartcard". La CAM può quindi essere inserita nella PORTA COMMON INTERFACE (CI Card In).

Dish Setup - Questo menu è disponibile solo in modalità DVB-S2. È possibile selezionare il tipo di satellite, il transponder e il LNB.

Immagine

IMMAGINE Modalità immagine Ecohome Contrasto 60 Luminosità 50 Colore 60 Tono 50 Nitidezza 50 Temperatura colore Normale Riduzione del disturbo Off 120Hz Mode Medio Spesta MBU Riterna OK Sezione Exit Esci

Modalità immagini - Selezionare tra le seguenti preimpostazioni.

Standard	Impostazioni di default
Dinamico	Impostazioni consigliate per immagini con movimenti rapidi
Mite	Impostazione con colori più leggeri e meno luminosità
Personale	Consente di modifi care manualmente tutte le impostazioni
Ecohome	Ecohome consuma il 15% di energia in meno.

Contrasto - Commuta l'equilibrio tra bianco e nero.

Luminosità - Aumenta o riduce la luminosità dell'immagine.

Colore - Aumenta il colore da bianco e nero.

Tono - Consente di aumentare o ridurre il livello di sfumatura nell'immagine.

Nitidezza - Aumenta o riduce la nitidezza dell'immagine.

Temperatura colore - Selezionare tre le seguenti preimpostazioni.

Normale Impostazioni di default

Caldo Aumenta il rosso nell'immagine

Freddo Aumenta il blu nell'immagine

Riduzione del disturbo - Selezionare tre le seguenti preimpostazioni.

Off Spegne la riduzione del rumore

Basso Regolazione più bassa del sistema

Medio Regolazione media del sistema

Alto Regolazioni massime del sistema

Default Impostazioni di default

Impiego del menu TV

3D montatura\*

Per la immagine 3D migliore, guarda la tua TV da angolo verticale +/- 10°.

Tipo 3D - quando si collega a prodotto 3D qualche volta il quadro può essere esposto scorrettamente; scegli montature seguenti per correggere questo. Puoi cambiare queste montature con pressione di 3D bottone sul telecomando (vedì la pagina 79)

3D spento (3D off)	spegnere 3D
Side by Side 3D	L'uno accanto all'altro 3D formato é utilizzato comunemente in 3D telecomunicazione, dimezza risoluzione orizzontale di video per conservare immagine sinistra e destra in ciascun telaio. Esso espone effi cacemente in 960 x 1080 - pixel immagini per ciascun occhio, permettendo TV stazioni (emitenti televisivi) di trasmettere per televisione 3D contenuto con la larghezza di banda molto di inferiore in confronto a 3D Blu-ray dischi.Tipiche resoluzioni sostenute sono limitate a 720p e 1080i per la TV 3D trasmissioni. Utenti avranno bisogno di selezionare a mano formato 3D per mettere in mostra l'uno accanto all'altro 3D contenuto correttamente sulla TV 3D.
Top Bottom 3D	Da sopra a sotto base formato 3D (TOP BOTTOM 3D) é alternativa a 3D trasmissione, la quale é simile a sopra a sotto base formato 3D salvo per che taglia in due verticale la risoluzione invece. Disponibile principalmente fi no a 720p risoluzione, sopra a sotto base formato 3D off re 1,280 pixels orizzonalmente. Pixel conto più alto é generalmente considerato adeguato di più per mettere in mostra movimenti in programe sportive.
Frame packing (Compression de trame)	Telaio imballaggio come il suo nome suggerisce, questo formato riempisce immagini sinistri e destri in ciascun telaio per mantenere la risoluzione originale di contenuto per le migliori 3D immagini. La magior parte, se non tutta, 1080p 3D blu-ray fi Im dischi e 720p PS3 3D giocchi sono prodotti utilizzando questa tecnica. Un altra diff erenziazione chiave é che tutte 3D TV dovrebbero poter trovare (scoprire) automaticamente telaio-imballaggio 3D segnali e mettere in mostra correttamente il contenuto senza intervento di utente.

Line-by-line (Ligne par ligne)

Linea per linea i segnali di immagini per gli occhi di sinistra e di destra sono interfogliati in linee alternate. Il clip della risoluzione sinistra é dimezzato e messo in linee dispare del corso video. In modo simile, il clip della risoluzione destra é dimezzato e messo in linee pare del corso video. Quando combinati il corso video ammonta a un tottale di 1920 x 1080.

Cambio 3D L/R - cambia serie di immagini per proezione diversa

2D per 3D - cambia immagini da regolare 2 dimensione a 3 (3D). Per cortesia, nota che quando contenuto è ambiato con la TV gli effetti sono limitati.

Impiego del menu TV

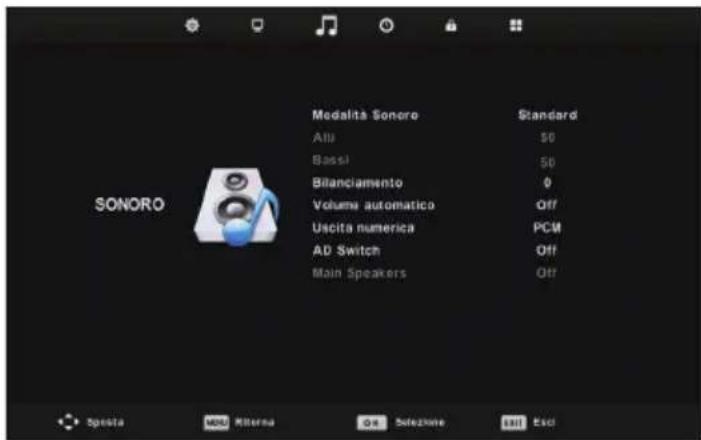

Sonoro

Sonoro Medalità Sonoro Standard Alti 50 Bassi 50 Bilanciamento 0 Volume automatico Off Uscita numerica PCM AD Switch Off Main Speakers Off Spasta MBU Ritterna On Sezione Exit Esci

Modalità Sonoro – Selezionare tra le seguenti preimpostazioni.

Standard Impostazioni di default

Musica Mette in risalto la musica sulle voci

Film Fornisce suono dal vivo e completo per i fi lm

Personale Seleziona le impostazioni suono personalizzate

Sport Mette in risalto il suono per lo sport

Consiglio: Il livello suoni acuti e bassi può essere regolato soltanto quando si selezione la modalità suono "Personalizzata".

Alti - Regola la quantità di alta frequenza nel suono.

Bassi - Regola la quantità di bassa frequenza nel suono.

Bilanciamento - Commutazione del suono tra casse a sinistra e destra.

Volume automatico - Quando è selezionato "on", il volume rimane ad un livello costante indipendentemente dall'ingresso/ fonte.

Ustica numerica - Si tratta dell'uscita digitale coassiale audio. Scegliere tra le seguenti opzioni:

Off	Off
Auto Seleziona automaticamente le migliori impostazioni
PCM Selezionare questa opzione se si è connessi ad un hi-fi stereo via cavo coassiale (la modulazione a codici di impulsi (PCM) è una rappresentazione del segnale digitale

AD Switch – Colonna sonora aggiuntiva per non vedenti.

Disponibile solo su alcuni programmi televisivi digitali.

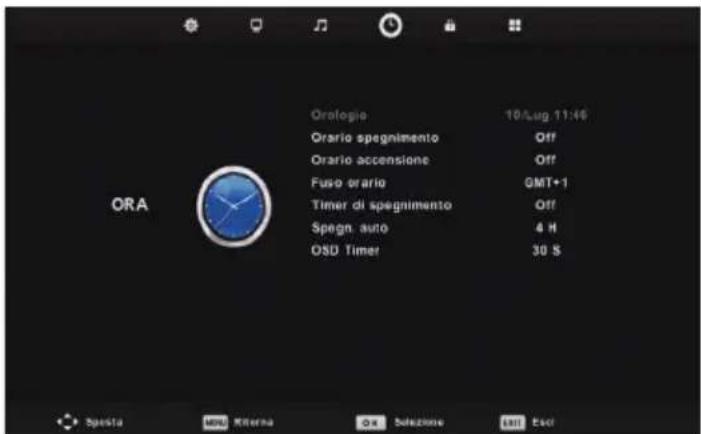

Ora

ORA Oratogio 10/Lug 11:46 Orario spegnimento Off Orario accensione Off Fuso orario GMT+1 Timer di spegnimento Off Spegn. auto 4 H OSD Timer 30 S

Orologio - Imposta data e ora.

Orario di spegnimento - Consente di impostare un orario specifi co in cui la TV si spegnerà.

Orario di accensione - Consente di impostare un orario specifi co in cui la TV si accenderà, sarà attivato il canale display e la fonte e il volume saranno in posizione "on". È possibile commutare questa funzione per la ripetizione giornaliera o in alcuni giorni.

Fuso orario - Modifi ca il fuso orario.

Timer di spegnimento - Consente di impostare il temporizzatore sonno in modo che la televisione si spenga automaticamente dopo un dato intervallo di tempo. Off -> 10min. -> 20min. -> 30min. -> 60min. -> 90min. -> 120min. -> 180min. -> 240min.

Spegn. auto - Per attivare e disattivare la funzione.

OSD Timer - Consente di regolare l'intervallo di tempo durante il quale il menu resta attivo sullo schermo prima di scomparire.

Blocca

Blocca sistema Imposta password Blocca programma Controllo gestione canal... Blocco tastiera BLOCCA Off Off Off Sposta Mona Rittena On Sutezione Ean Esci

Blocco sistema - Consente di bloccare e sbloccare il menu. È necessario inserire una password da 4 caratteri; premere il tasto ◀ per uscire dall'inserimento password. Premere il tasto ▶ per cancellare. La password di default è 0000.

Imposta Password - Modifi care la password predefi nita. Blocca programma - Bloccare canali televisivi specifi ci.

Impiego del menu TV

Controlo gestione canal. - Bloccare canali televisivi basato su limiti di età.

Blocco tastiera - Bloccare i tasti del TV.

Impostazioni

IMPOSTAZIONI Lingua TT Lingua Lingue audio Lingua sottotitoli Cuftie disacccoppiate Rapporto del formato Schermo Blu Prima installazione Ripristina predefinito di fabbrica Aggiornamento software(USB) HDMI CEC Italiano Occidente Deutsch Deutsch Off Auto Off Sposto Ritorna O.E. Sezione Esci Esci

Lingua - Consente di cambiare la lingua del menu.

TT Lingua - Codifi cazione delle impostazioni per un'adeguata visualizzazione dei caratteri teletext.

Lingue audio - Consente di cambiare la lingua del audio.

Lingua sottotitoli - Consente di cambiare la lingua del sottotitoli.

Cuffie disaccoppiate - Se il segnale consente il supporto per i non udenti, i sottotitoli potranno essere visualizzati premendo "Subtitle". Se avete impostato la funzione Non udenti e passate ad un canale che supporta tale funzione, i sottotitoli si attiveranno automaticamente.

Rapporto del formato - Nell'ambito dell'UE il formato immagine varia a seconda del canale/trasmissione. Vi sono molte opzioni di diverso tipo per soddisfare al massimo le vostre esigenze.

Auto Visualizzazione automatica del miglior formato immagine. L'immagine è nella posizione corretta. Vi possono essere delle linee nere nella parte alta/bassa dello schermo e/o ai lati.

4:3 Visualizza l'immagine 4:3 nelle sue dimensioni originali. Vengono mostrate le barre laterali per riempire lo schermo 16:9.

16:9 Riempie lo schermo con un segnale regolare 16:9.

Zoom 1/2 L'immagine ha le proporzioni giuste ma è ingrandita per riempire lo schermo.

Schremo intero Stendi il segnale per riempire lo schermo.

Schremo Blu - Cambia lo sfondo quando non v'è alcun input tra sfondo chiaro e blu (disponibile solo per alcune fonti).

Prima installazione - Prima installazione

Ripristina predefinito di fabbrica - I menu vengono resettati alle impostazioni di fabbrica.

Aggionamento software (USB) - Di tanto in tanto è possibile che la nostra azienda rilasci un nuovo fi rmware per migliorare le prestazioni del televisore (disponibili per il download). Il menu consente di installare il nuovo software/fi rmware nel televisore. Insieme al fi rmware saranno fornite ulteriori informazioni su come eseguire questa operazione. Contattare l'helpline o consultare la sezione "supporto prodotto" sul sito web.

HDMI CEC - HDMI CEC - Permette gestire i dispositivi collegati tramite HDMI con telecomando della TV.

Auto power - accendere / spegnere automaticamente i dispositivi collegati tramite HDMI CEC

Menu Dispositivo - Permette accedere al menu dei dispositivi e utilizzare il menu utilizzando il telecomando TV. HDMI ARC - Invia il segnale audio dalla trasmissione terrestre / satellite tramite HDMI al ricevitore AV, senza l'impiego di cavi audio aggiuntivi, questa funzione è disponibile solo su HDMI 2 uscite.

HDMI CEC deve essere supportato sui dispositivi collegati.

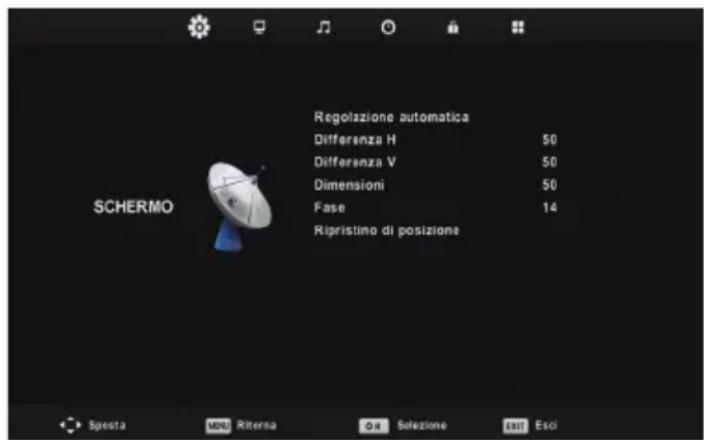

Impostazioni PC\*

Regolazione automatica Differenza H 50 Differenza V 50 Dimensioni 50 Fase 14 Ripristino di posizione SCHERMO Spesta MPU Ritenna Our Sezione Exit Esci

Regolazione automatica - Consente di confi gurare automaticamente la TV per l'impiego come monitor del computer

H Off set - Imposta la posizione orizzontale dell'immagine.

V Off set - Imposta la posizione verticale dell'immagine.

Dimensioni - aumenta le dimensioni dell'immagine.

Fase - Per regolare l'intervallo di tempo fase al fine di ridurre i disturbi all'immagine.

Ripristimo di posizione - Ritorna alle impostazioni originarie.

Consiglio: Se il computer non viene utilizzato per un determinato periodo di tempo, il televisore passerà allo status "standby" (lo schermo si spegne per non consumare inutilmente energia). Per riaccendere premere il tasto standby.

Impiego del menu TV

Guida TV 7 giorni / Registrazione USB

La guida TV è disponibile in modalità TV digitale. Fornisce informazioni sui programmi seguenti (dove esiste il supporto da canale digitale). È possibile visualizzare l'orario di inizio e fi ne di tutti i programmi e su tutti i canali per i successivi 7 giorni, impostando anche dei promemoria.

1. 1. Premere [TV GUIDE]. Comparirà la guida TV per i successivi 7 giorni.
2. Navigare nel menu attraverso i tasti ▲/▼/◄/►.
3. A questo punto è possibile: Impostare un promemoria premendo il tasto VERDE. Visualizzare il giorno precedente premendo il tasto GIALLO. Visualizzare il giorno successivo premendo il tasto BLU.
4. Premere [EXIT] per uscire dalla guida TV 7 giorni.

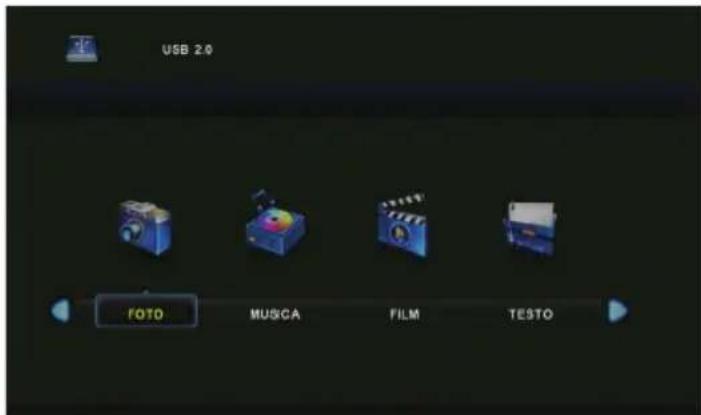

Modalità USB / Media player

La modalità USB off re il playback di diversi tipi di contenuti salvati nella chiave USB.

Si prega di consultare la pagina con la specifi ca tecnica per conoscere i tipi di fi le compatibili.

Dopo essere passati alla fonte USB apparirà la schermata menu riportata sopra. I contenuti sono suddivisi in Foto, Musica, Film e Testo, a seconda del tipo di fi le.

USB 2.0 FOTO MUSCA FILM TESTO

1. Per navigare nel menu servirsi dei tasti ▲/▼/◄/►. Per confermare l'articolo da eseguire/visualizzare premere il tasto [OK].

FOTO 1 / 1 Ritorna C

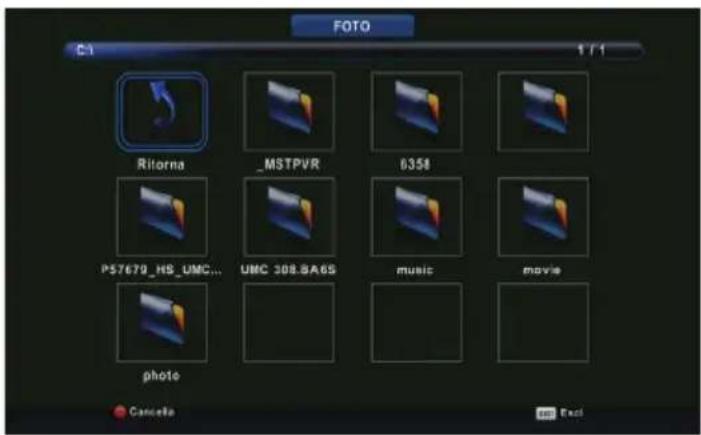

1. Selezionare il drive richiesto. (Se il vostro drive ha solo 1 ripartizione, sarà visualizzato solo 1 articolo)

FOTO Ch 1 / 1 Ritorna MSTPVR 6354 PS7679_HS_UMC... UMC 308.BA6S music movie photo Cancela app Text

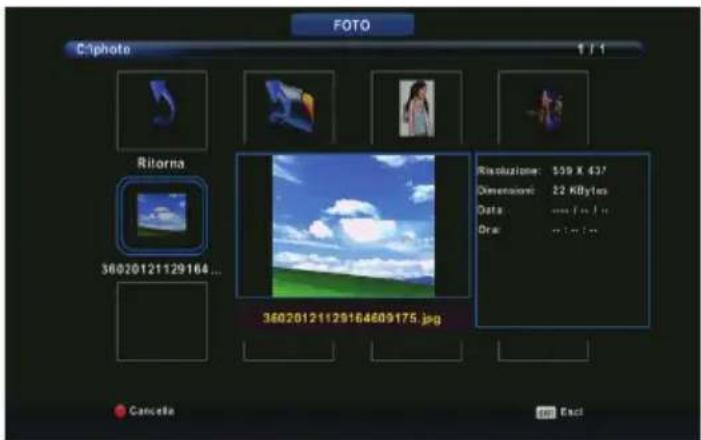

1. A questo punto è possibile accedere all'articolo. Premere OK per visualizzare.

FOTO C:\photo 1 / 1 Ritorna 36020121129164 ... 36020121129164609175.jpg Resoluzione: 59 X37 Dimension: 22 KBytes Data: none in line Draw: none in line Cancello Excl

1. Mentre la visualizzazione è in corso è possibile gestire l'articolo premendo (i) ed utilizzando i tasti ▲/▼/◄/► e(OK).

Impiego del menu TV

DVD Menu\*

TEXT DVD MENU TEXT HOLD TEXT/DVD ZOOM DVD SETUP PV R / DVD

Per accedere al menu premere il tasto [D. SETUP] del telecomando. Per apportare modifiche alle impostazioni di default utilizzare i tasti ▲/▼/◄/►. Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasto [EXIT].

Pagina di configurazione general Visual Al Tv

Normale / Ps	Visualizzazione 4:3 ingrandita con una particolare attenzione al contenuto dell'immagine
Normale / Lb	Immagine in proporzione corretta, con barre sulla parte superiore e inferiore.
16:9	Opzione immagine ingrandita

Lingua OSD - Per determinare la lingua del menu DVD.

Pagina di configurazione audio

Configurazione Altoparlanti - Scelta della modalità di missaggio discendente

Configurazione Dolby Digital

Stereo	Entrambi i canali audio (default).
L - Mono	Segnale Mono solo sul canale sinistro
R - Mono	Segnale Mono solo sul canale destro
Mix Mono	Segnale Mono sui due canali

Dinamico - Per aumentare / diminuire la gamma dinamica del suono digitale.

Pagina Preferenze

Tipo TV -

Pal	Standard in Europa centrale
Multi	Formato Multisync
Ntsc-Format	In Nord America, Giappone e altri paesi

Preimpostato - Per ripristinare alle impostazioni di fabbrica

FAQ

In generale aumentare la potenza del suono connettendo delle casse aggiuntive.	Esistono 2 opzioni:1) Impiegare un'uscita digitale coassiale connessa ad un amplifi catore esterno/sistema sound surround.2) Utilizzare l'uscita cuffi e 3.5mm e un cavo fono 3.5mm (disponibile a parte) per eseguire la connessione ad un amplifi catore/sistema sound surround.
In generale Perché alcune opzioni del menu non sono disponibili e in grigio?	Alcune opzioni sono disponibili soltanto su alcune fonti, per esempio HDMI, PC/VGA. Non sono disponibili su altre fonti, dove non hanno dunque alcun signifi cato.
TV Mi sono sintonizzato in modalità TV digitale ma non riesco a ricevere alcuni o nessuno dei canali e/o i canali che ricevo subiscono interruzioni.	1) Accertarsi di trovarsi in una zona idonea alla ricezione della TV digitale.2) Accertarsi che state impiegando un'antenna in grado di ricevere un buon segnale digitale. Nella maggior parte dei casi è necessaria un'antenna esterna digitale ad alto guadagno/banda larga. Nelle zone con ottima copertura digitale, si può utilizzare un antenna tipo loft, ma è molto probabile che dobbiate connettere anche un amplifi catore di segnale tra il retro della TV e la presa dell'antenna TV. Purtroppo per ricevere un segnale digitale abbastanza buono, non è possibile utilizzare un'antenna di tipo portatile/da interno.
TV Ho di nuovo sintonizzato la TV ma quando la spengo i canali non rimangono in memoria.	Completare la prima installazione; per eseguire questa operazione consultare la sezione menu impostazione del manuale.
Registratore VCR/DVD	Ho connesso la TV al registratore VCR o DVD tramite presa SCART, ma la registrazione non avviene.
Console videogame	Ho connesso una PS3 alla TV via HDMI, ma in TV non vedo nessuna immagine né suoni.
Console videogame	Ho connesso una Xbox 360 alla TV attraverso i cavi Component (Rosso, Verde e Blu), ma non si sente nessun suono.
