MANUALE UTENTE TA21G54BTCDPG312 BLAUPUNKT

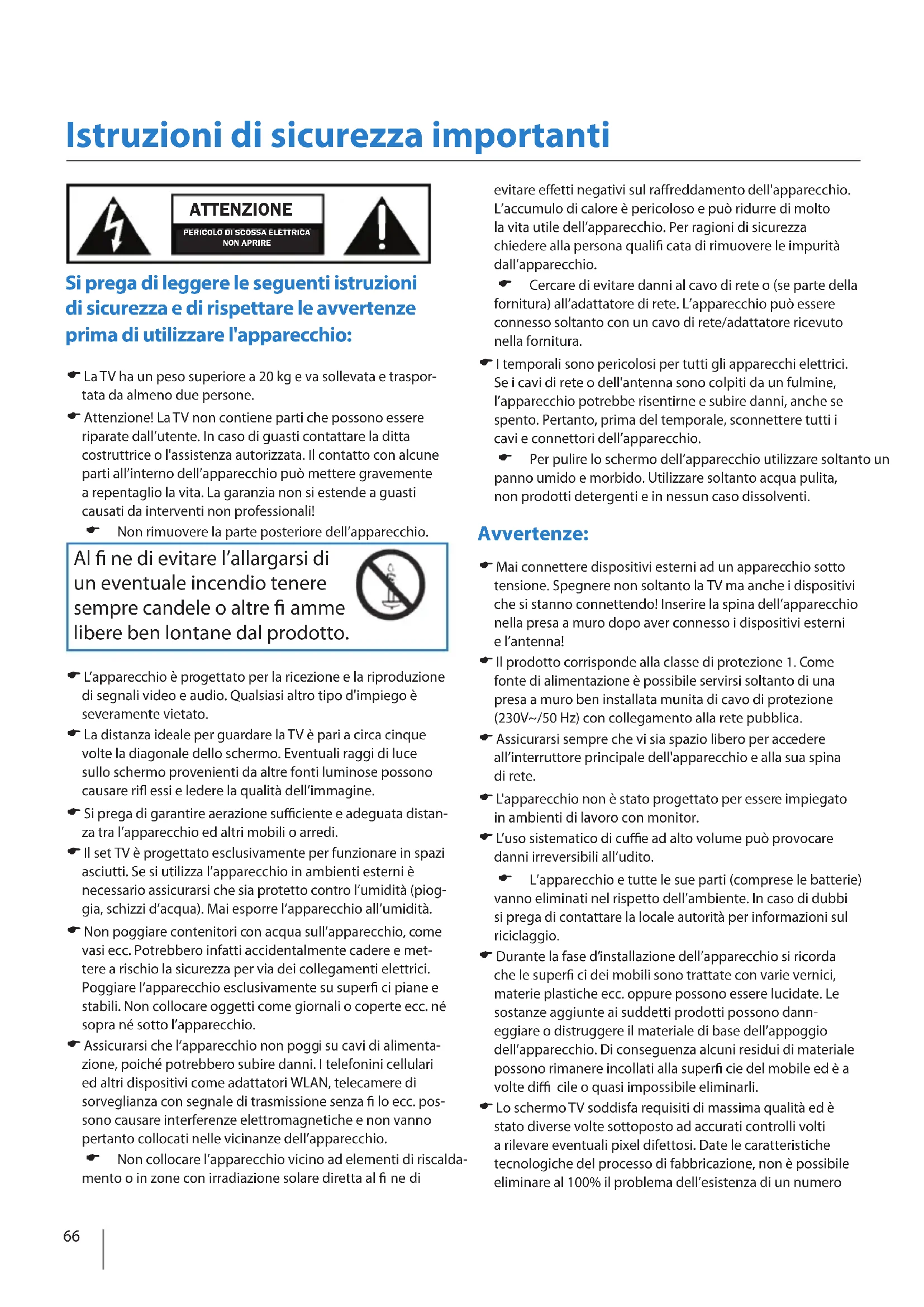

Istruzioni di sicurezza importanti

ATTENZIONE PERICOLO DI SCOSSA ELETTRICA NON APRIRE

Si prega di leggere le seguenti istruzioni di sicurezza e di rispettare le avvertenze prima di utilizzare l'apparecchio:

La TV ha un peso superiore a 20 kg e va sollevata e trasportata da almeno due persone.
Attenzione! La TV non contiene parti che possono essere riparate dall'utente. In caso di guasti contattare la ditta costruttrice o l'assistenza autorizzata. Il contatto con alcune parti all'interno dell'apparecchio può mettere gravemente a repentaglio la vita. La garanzia non si estende a guasti causati da interventi non professionali!

Non rimuovere la parte posteriore dell'apparecchio.

Al fi ne di evitare l'allargarsi di un eventuale incendio tenere sempre candele o altre fi amme libere ben lontane dal prodotto.

L'apparecchio è progettato per la ricezione e la riproduzione di segnali video e audio. Qualsiasi altro tipo d'impiego è severamente vietato.
La distanza ideale per guardare la TV è pari a circa cinque volte la diagonale dello schermo. Eventuali raggi di luce sullo schermo provenienti da altre fonti luminose possono causare rifli essi e ledere la qualità dell'immagine.
- Si prega di garantire aerazione sufficiente e adeguata distanza tra l'apparecchio ed altri mobili o arredi.
Il set TV è progettato esclusivamente per funzionare in spazi asciutti. Se si utilizza l'apparecchio in ambienti esterni è necessario assicurarsi che sia protetto contro l'umidità (pioggia, schizzi d'acqua). Mai esporre l'apparecchio all'umidità.
Non poggiare contenitori con acqua sull'apparecchio, come vasi ecc. Potrebbero infatti accidentalmente cadere e mettere a rischio la sicurezza per via dei collegamenti elettrici. Poggiare l'apparecchio esclusivamente su superfi ci piane e stabili. Non collocare oggetti come giornali o coperte ecc. né sopra né sotto l'apparecchio.
Assicurarsi che l'apparecchio non poggi su cavi di alimentazione, poiché potrebbero subire danni. I telefonini cellulari ed altri dispositivi come adattatori WLAN, telecamere di sorveglianza con segnale di trasmissione senza fi lo ecc. possono causare interferenze elettromagnetiche e non vanno pertanto collocati nelle vicinanze dell'apparecchio.

Non collocare l'apparecchio vicino ad elementi di riscaldamento o in zone con irradiazione solare diretta al fi ne di

evitare effetti negativi sul raffreddamento dell'apparecchio. L'accumulo di calore è pericoloso e può ridurre di molto la vita utile dell'apparecchio. Per ragioni di sicurezza chiedere alla persona qualifi cata di rimuovere le impurità dall'apparecchio.

Cercare di evitare danni al cavo di rete o (se parte della fornitura) all'adattatore di rete. L'apparecchio può essere connesso soltanto con un cavo di rete/adattatore ricevuto nella fornitura.
I temporali sono pericolosi per tutti gli apparecchi elettrici. Se i cavi di rete o dell'antenna sono colpiti da un fulmine, l'apparecchio potrebbe risentirne e subire danni, anche se spento. Pertanto, prima del temporale, sconnettere tutti i cavi e connettori dell'apparecchio.
Per pulire lo schermo dell'apparecchio utilizzare soltanto un panno umido e morbido. Utilizzare soltanto acqua pulita, non prodotti detergenti e in nessun caso dissolventi.

Avvertenze:

• Mai connettere dispositivi esterni ad un apparecchio sotto tensione. Spegnere non soltanto la TV ma anche i dispositivi che si stanno connettendo! Inserire la spina dell'apparecchio nella presa a muro dopo aver connesso i dispositivi esterni e l'antenna!
  Il prodotto corrisponde alla classe di protezione 1. Come fonte di alimentazione è possibile servirsi soltanto di una presa a muro ben installata munita di cavo di protezione (230V\~/50 Hz) con collegamento alla rete pubblica.
  Assicurarsi sempre che vi sia spazio libero per accedere all'interruttore principale dell'apparecchio e alla sua spina di rete.
  L'apparecchio non è stato progettato per essere impiegato in ambienti di lavoro con monitor.
  L'uso sistematico di cuffie ad alto volume può provocare danni irreversibili all'udito.

L'apparecchio e tutte le sue parti (comprese le batterie) vanno eliminati nel rispetto dell'ambiente. In caso di dubbi si prega di contattare la locale autorità per informazioni sul riciclaggio.

Durante la fase d'installazione dell'apparecchio si ricorda che le superfi ci dei mobili sono trattate con varie vernici, materie plastiche ecc. oppure possono essere lucidate. Le sostanze aggiunte ai suddetti prodotti possono dann-eggiare o distruggere il materiale di base dell'appoggio dell'apparecchio. Di conseguenza alcuni residui di materiale possono rimanere incollati alla superfi cie del mobile ed è a volte diffi cile o quasi impossibile eliminarli.
- Lo schermo TV soddisfa requisiti di massima qualità ed è stato diverse volte sottoposto ad accurati controlli volti a rilevare eventuali pixel difettosi. Date le caratteristiche tecnologiche del processo di fabbricazione, non è possibile eliminare al 100% il problema dell'esistenza di un numero

esiguo di punti difettosi nello schermo (neanche con le più alte precauzioni e cure in fase di produzione). Questi pixel difettosi non son considerati errore o guasto a livello di condizioni di garanzia, purché il loro numero non superi i limiti defi niti dalla norma DIN.

Informazioni importanti sull'uso di videogame, computer, sottotitoli ed altre di immagini fi sse.

L'uso intenso di materiale da programmi con immagini fisse può causare un "immagine fantasma" permanente sullo schermo LCD (questo fenomeno è a volte impropriamente descritto come "bruciatura dello schermo"). L'immagine fantasma è in questo caso costantemente visibile sullo sfondo dello schermo. Si tratta di un danno parzialmente irreversibile. Per evitare che tale problema si verifi chi seguire le seguenti istruzioni:
- Ridurre l'impostazione della luminosità/contrasto al livello minimo di visualizzazione.

Non lasciare che il fermo immagine sia visualizzato a lungo.
Evitare:

» Orario e grafi che teletext,
» Menu TV/DVD menu, per esempio contenuto del DVD,
» Nella modalità "Pausa": Non utilizzare questa modalità a lungo, per esempio mentre si guarda un DVD o video.
» Se non lo state utilizzando, spegnete l'apparecchio.

Batterie

Nell'inserire le batterie rispettare la giusta polarità.
Non esporre le batterie ad alte temperature e non collocarle in spazi dove la temperatura è soggetta a rapidi aumenti, per esempio vicino al fuoco o in luoghi esposti a diretta irradiazione solare.

Non esporre le batterie a calore radiante eccessivo, non gettarle nel fuoco, non smontarle e non provare a ricaricare batterie non ricaricabili. Si possono infatti verifi care perdite di liquido o esplosioni.

» Mai utilizzare insieme batterie diverse né mischiare nuove e vecchie batterie.
» Le batterie vanno smaltite nel rispetto dell'ambiente.
» Nella maggior parte dei Paesi UE lo smaltimento delle batterie è regolato dalla legge.

Smaltimento del prodotto

I prodotti elettrici da scartare non possono essere gettati tra i comuni rifi uti urbani.

Esistono apposite strutture per la loro raccolta diff erenziata. Per informazioni sul riciclaggio consultare la locale autorità o il rivenditore.

Contenuto della confezione

Accessori

Il corredo della TV comprende i seguenti componenti:

1x collo del supporto

1x guida Partenza rapida

1 x kit installazione

* - Solo su alcuni modelli

Si prega di conservare l'imballaggio poiché potrebbe essere indispensabile in caso di riparazioni o supporto in garanzia/assistenza. Se il prodotto non è correttamente imballato, non siamo in grado di fornire riparazioni in garanzia/assistenza. La modalità più sicura per imballare il prodotto in caso di riparazioni in garanzia/assistenza è inserirlo nella sua scatola/confezione originaria.

Installazione del dispositivo

Come agganciare la base d'appoggio | Fissaggio della TV a parete

Come agganciare la base d'appoggio

Si prega di seguire le istruzioni contenute nelle volantino di montaggio dello stand, che si trova nel sacchetto di accessori

Fissaggio della TV a parete

La televisione in oggetto richiede un sistema di montaggio a parete VESA 100 o equivalente.

1. Rimuovere le quattro viti indicate sotto.
2. Il sistema di montaggio a parete può essere ora ben fi ssato agli appositi fori sulla parte posteriore della TV. I fori sono indicati nell'immagine di seguito illustrata.

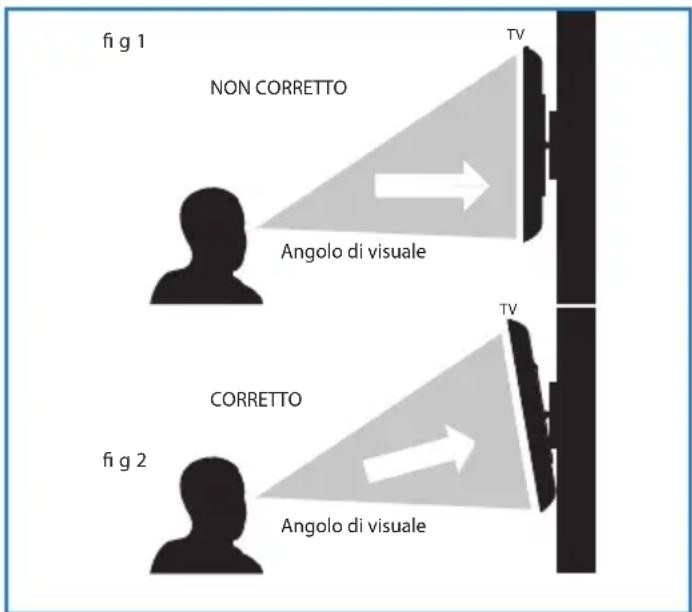

Per ottimizzare la visione, se la TV è fi ssata alla parete ad un livello più alto rispetto alla linea degli occhi, si consiglia di inclinare la TV verso il basso in modo che lo schermo TV sia posizionato direttamente di fronte agli occhi. Vedi fi g. 1 e 2

fi g 1 NON CORRETTO Angolo di visuale CorRETTO fi g 2 Angolo di visuale TV TV

Avviso importante

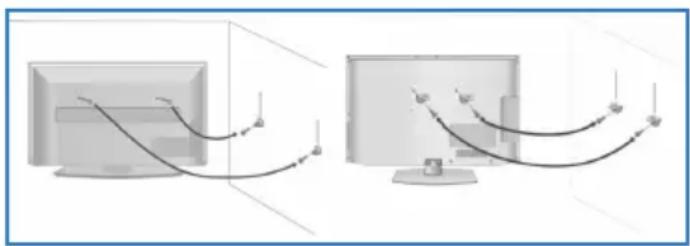

Come descritto di seguito, qui vi è la descrizione della modalità di montaggio sicuro del prodotto alla parete.

Se non è possibile avvitare la TV insieme al suo supporto incorporato e montato alla parete, si consiglia di proteggere il prodotto con un laccio di sicurezza e avvitarlo con una vite a occhiello.

Assicurarsi ogni volta che i bambini non possono inclinare, appendere o salire sulla TV. Una TV non fi ssata bene può provocare gravi lesioni a Lei ed al Suo bambino.

Il cinturino di sicurezza non deve oltrepassare e non deve essere impiccato orizzontalmente tra il televisore e la parete.

Per iniziare – impostazione iniziale

1

2 ON OFF

3 STANDBY TV/RADIO TV GUI ATV

Prima installazione Benvenuti nel manzole d'impostazioni Lingua Italiano Paese Italia Environment Econome 1) Collegi un cavo RF dall'input della TV chiamato "RF-in" ed all'incavo dell'antenna della TV. 2) Selezionare la lingua ed il passe. 3) Preri OK su telecomando per inviziare la sintonizzazione... Avvio Esci

Sintonizzazione automatica 5,6 * se < Germania > Tipo digitale < DVB-C > Tipo di ricerca < Esplorazione d... Identificatore d... Auto > Frequenza Auto > Velocità dei sim... Auto > 0 Avvio MNO Indistro

7 Canale Tuno Canali analogici trovati 0 Canali digitali trovati 6 Canali radiofonici trovati 0 Canali di dati trovati 0 Congratulazioni Avete realizzato il processo di sintonia. Premi OK per uscire Note: Se non tutti canali sono stati trovati, prepa prevare comestrare un ripartare del segnale fra "eguit della rf della TV e la viastra pressa i cuici adria della TV per migliorare la qualità di segnale ricavato dai TV. Alternativamente, migliorare l'isterna" ad una versione of Esci

1. Tramite il cavo RF incluso nel corredo, connettere la TV alla presa dell'antenna TV (Fig. A). Connettere il cavo di alimentazione alla presa della corrente elettrica (Fig. B).

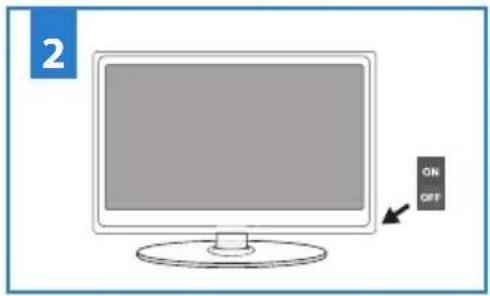

2. Accendere il dispositivo con marcata interruttore on / off

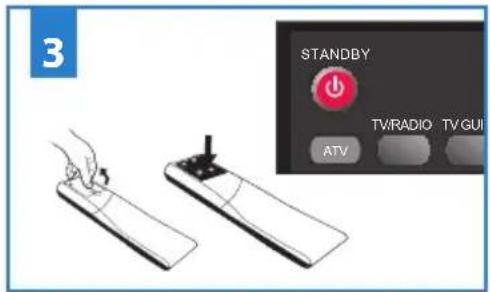

3. Inserire le batterie in dotazione nel telecomando e premere il tasto Standby per accendere la TV.

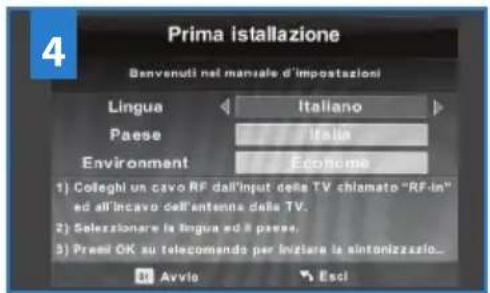

4. La schermata dell'impostazione iniziale vi darà il benvenuto. Se questa schermata non compare, premere il tasto [MENU] del telecomando e in seguito 8-8-8-8. Nel nostro desiderio di ridurre il consumo energetico, abbiamo aggiunto una caratteristica in più di questo televisore chiamato 'Ecohome' (la funzione appare all'impostazione iniziale, all'installazione). Il consumo energetico, nella modalità Ecohome, è circa il 15% inferiore a quella in altri modi. La luminosità dell'immagine si riduce, utilizzando Ecohome Se questa funzione non corrisponde al suo ambiente di visualizzazione, è possibile selezionare altre modalità, se necessario. Vedi il manuale d'uso, il capitolo 'Impostazioni immagine', per cambiare la modalità di visualizzazione secondo il suo ambiente. Esiste anche un pulsante shortcut, sul telecomando, chimato "P-Mode", se desiderate cambiare modalità di visualizzazione.

Vi preghiamo di notare che la modalità 'Professional' è le impostazioni predefi nite ottimali dell'immagine, ma il consumo di energia è di circa il 15% superiore a quello della modalità 'Ecohome"

Selezionate la propria lingua, paese e ambiente.

Premere OK sul telecomando e partirà la sintonizzazione.

1. Nel prossimo passaggio selezionate il tipo di sintonia digitale. Potete scegliere tra DVB-T e DVB-C. La banda analogica verrà ricercata automaticamente, in quanto molte reti via cavo includono canali analogici.*
2. Selezionate DVB-C se il vostro TV è collegato ad un'emittente via cavo. Mantenete tutte le opzioni di default se possibile. Premete [OK] per iniziare Se non viene trovato nessun canale DVB-C, contattate il vostro fornitore di servizi per un valido "ID di rete". Poi avviate una nuova ricerca. Premere [MENU], selezionate "Ricerca automatica" ed inserire l'ID di rete fornito dall'operatore. Iniziate la ricerca premendo [OK].*

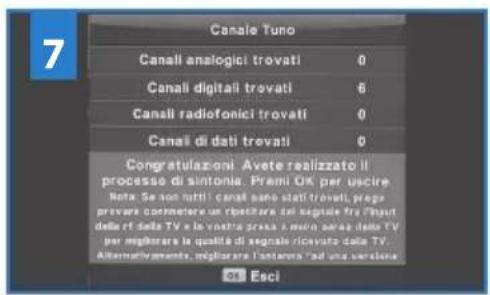

3. Una volta terminata la sintonizzazione apparirà la seguente schermata.

Se manca qualche canale, è molto probabile che il problema risieda nella potenza del segnale. Si può provare a connettere un amplifi catore di segnale ed eseguire di nuovo la sintonizzazione TV.

Consiglio:

Se la TV trova alcuni, ma non tutti i canali digitali, signifi ca che la TV funziona correttamente ma il segnale in ricezione non è abbastanza potente. (La potenza del segnale deve essere superiore all'85% - è possibile notare la potenza del segnale di ricezione TV quando si cambia canale/programma). Per ricevere tutti i canali disponibili è necessario incrementare la ricezione del segnale. Il modo più economico per farlo è acquistare e connettere un "amplifi catore di segnale" tra la TV e la presa dell'antenna TV. Se il problema non si risolve, sarà necessario aumentare il livello dell'antenna TV con un'antenna digitale compatibile ad alto guadagno

* - solo per modelli con sintonizzatore DVB-C

Pulsanti TV e menu principale

▲	Estrai *
||◀	Play / Pausa *
Vol+	Alza volume e menu dx
Vol-	Abbassa volume e menu sx
CH+	Cambia programma/canale verso l'alto e menu verso l'alto
CH-	Cambia programma/canale verso il basso e menu verso il basso
MENU	Mostra menu/OSD
SOURCE	Mostra menu fonte d'ingresso
STANDBY	Standby Alimentazione On/Off

Ingresso/fonte - modalità di selezione

Per cambiare tra i diversi ingressi/connessioni.

a) Tramite i tasti del telecomando:

1. Premere [SOURCE/ AV] – Sarà visualizzato il menu Source.
2. 1. Premere [▼] o [▲] per selezionare l'ingresso richiesto.
3. 1. Premere [OK].
      b) Tramite i tasti del televisore:

4. Premere [SOURCE].

5. Scorrere verso l'alto o verso il basso mediante i tasti CH+/CH- fi no all'ingresso/fonte desiderato/a.
6. Premere Vol+ per cambiare l'ingresso/fonte in quello/a che avete selezionato/a.

Fonte in entrata
DVB-T
ANALOGUE
SCART
COMPONENT
VGA/PC
DVD *
HDMI1
HDMI2
HDMI3 **
VIDEO
USB MEDIA
▲▼ Sposta	OK Selezzione

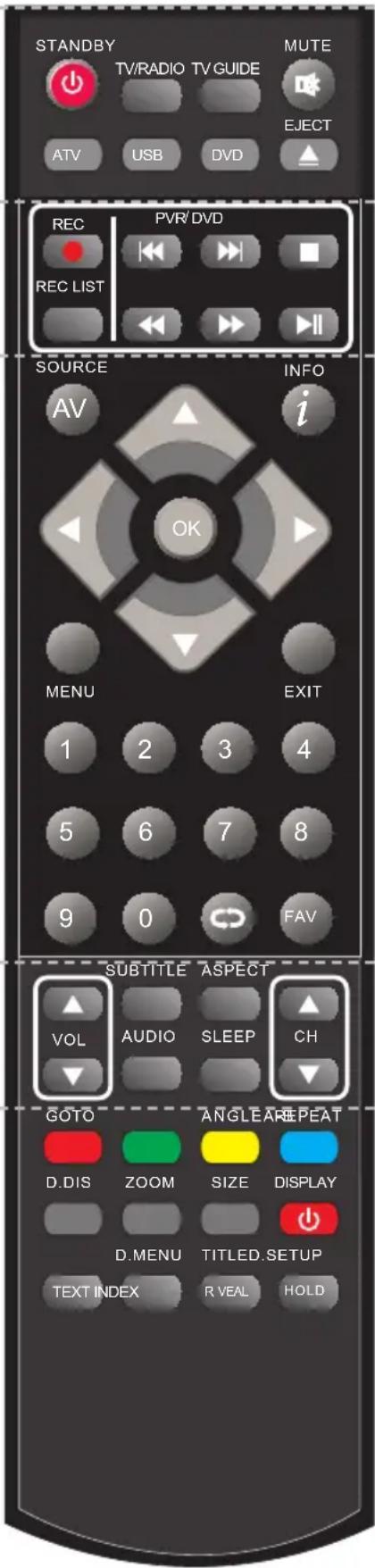

STANDBY – Accende la TV quando è in standby o viceversa.

MUTE – Annulla l'audio o viceversa.

TV/RADIO – Passa a digitale e commuta tra TV e radio in modalità Digitale.

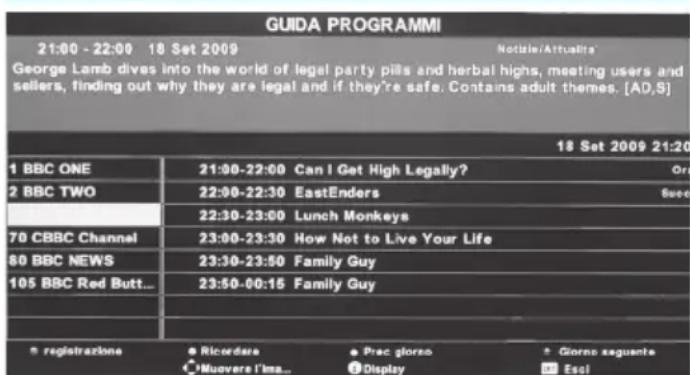

TV GUIDE – Apre la guida TV 7 giorni (modalità digitale).

ATV – Passa a fonte TV analogica.

USB – Passa a fonte USB.

DVD ^1 - Passa a fonte DVD.

EJECT 1- Fuoriuscita disco in modalità DVD

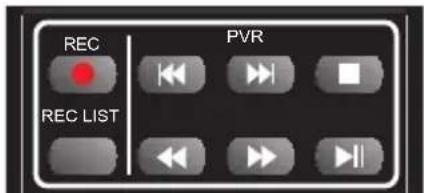

1. REC 3- Registra il programma in corso in TV.

REC LIST ^3 – Apre l'elenco di quello che è stato registrato in precedenza.

• Per riavviare il capitolo attuale.
• Per passare al capitolo successivo.
• Per arrestare il playback.
• Per l'esecuzione in modalità fast rewind.

• Per l'esecuzione in modalità fast forward.
  Per la funzione play/pausa

• SOURCE/AV – Per visualizzare il menu ingresso/fonte.

INFO – Premere una volta per informazioni su canale attuale/successivo. Premere due volte per informazioni su programma attuale.

(▲/▼/◄/►/OK) – Permette di navigare nei menu sullo schermo e regolare le impostazioni di sistema a vostro piacimento.

MENU – Per visualizzare il menu OSD.

EXIT – Per uscire da tutti i menu.

NUMERO TASTI - 0 - 9 per selezionare direttamente un canale TV.

- Per tornare al canale precedente.

FAV – Per visualizzare il menu Preferiti.

1. VOL ▲/▼ – Per alzare / abbassare il volume.

SUBTITLE – Per visualizzare i sottotitoli nella parte bassa dello schermo (on/off).

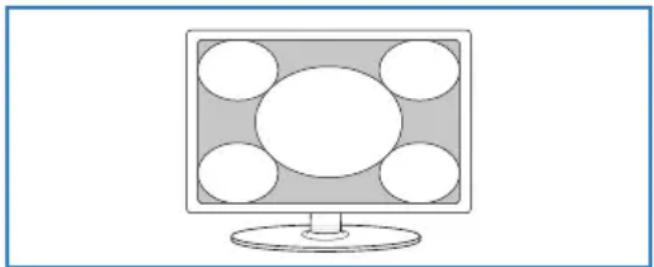

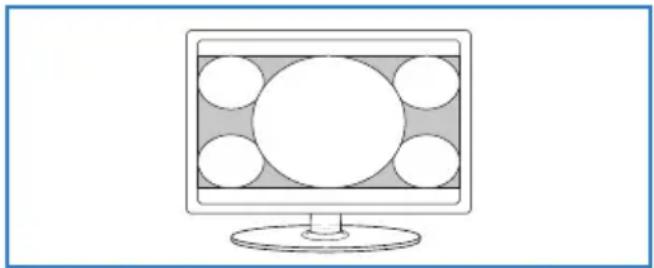

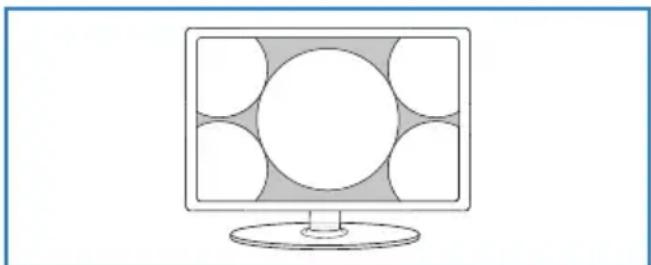

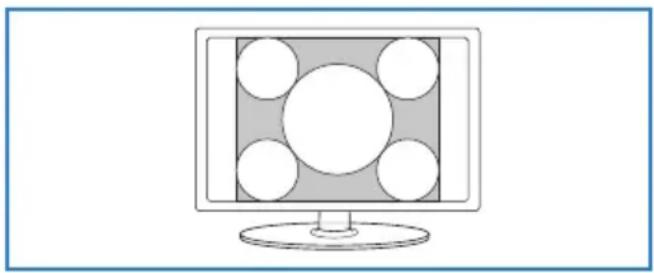

ASPECT – Per impostare i diversi formati immagine sullo schermo.

AUDIO – Per cambiare la lingua audio (se disponibile).

SLEEP – Premere ripetutamente per muoversi tra le opzioni sonno.

CH ▲/▼ – Per cambiare canale verso l'alto o verso il basso.

1. GOTO 1- Modalità DVD - Per passare ad un capitolo specifico

A-B ^1 – Modalità DVD – Premere una volta per impostare un punto; premere una seconda volta per ritornare al punto

ANGLE ^1 – Modalità DVD – Seleziona diversi angoli DVD (se disponibile)

REPEAT ^1 – Modalità DVD – Per ripetere il playback

D.DIS ^1 – Modalità DVD – Per visualizzare le attuali informazioni disco

ZOOM ^1 – Modalità DVD – Per aumentare lo zoom

SIZE – Modalità Teletext - Per cambiare le dimensioni di visualizzazione in modalità Teletext

DISPLAY – Per disattivare lo schermo mentre ascoltate la radio

D. SETUP 1/TEXT – Modalità DVD – Per visualizzare il menu impostazioni DVD Modalità Teletext – Per accedere al Teletext

D. MENU ^1 /INDEX – Modalità DVD – Per visualizzare il menu disco DVD

Modalità Teletext – Per visualizzare la pagina indice

TITLE / REVEAL – Modalità DVD ^1 – Per visualizzare il menu titolo DVD

Modalità Teletext – Per mostrare o nascondere le parole nascoste

HOLD – Modalità Teletext - Blocca la pagina attuale visualizzata

P. MODE 2— Navigazione tra le diverse impostazioni immagine.

S. MODE ^2 – Navigazione tra le diverse impostazioni suono.

1 - Le funzioni sono solo telecomandi per TV con DVD interiertem giocatori a disposizione.
2- le funzioni sono disponibili solo sui telecomandi dei televisori senza un lettore DVD e disponibile PVR.
^3 - Le funzioni sono solo telecomandi per TV con PVR disponibili.

1

STANDBY TV/RADIO TV GUIDE MUTE ATV USB DVD REC PVR/DVD REC LIST SOURCE INFO AV OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAV SUBTITLE ASPECT VOL AUDIO SLEEP CH GOTO ANGLEA REPEAT D.DIS ZOOM SIZE DISPLAY D MENU TITLED. SETUP TEXT INDEX R VEAL HOLD

COAX Audio Out Uscita digitale coassiale

HEADPHONES 3.5mm - Uscita cuffi e

YPbPr * Componente ingresso HD
* - Opzionale

Connessioni

Connessione del lettore/registratore DVD, videoregistratore o cavo/box satellite

L'ingresso/fonte TV va impostato a SCART.


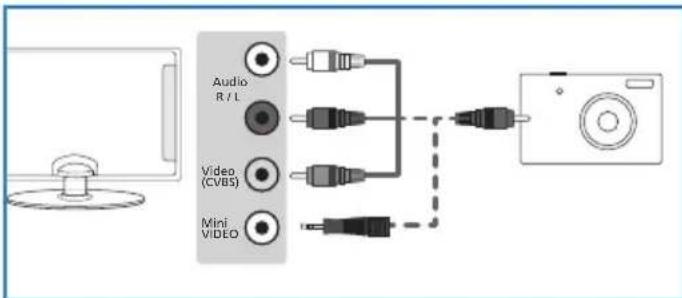

Connessione di videocamera, macchina fotografi ca o console per videogame

L'ingresso/fonte TV va impostato come Video.

Audio R / L Video (CVBS) Mini VIDEO

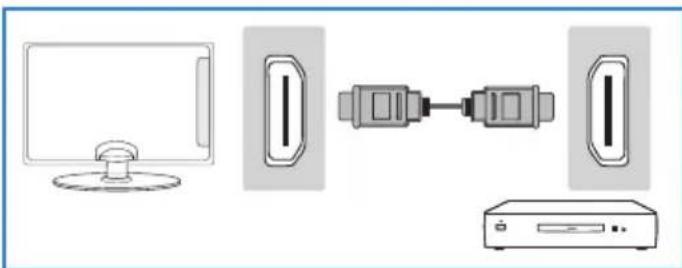

Connessione di un dispositivo ad alta defi nizione (HD) Opzione 1 - via HDMI a cavo HDMI

Il cavo HDMI può servire da uscita sia video sia audio e consente di godersi i vantaggi del video e dell'audio in digitale con perdite minime a livello qualitativo.

L'ingresso/fonte TV va impostato come HDMI.

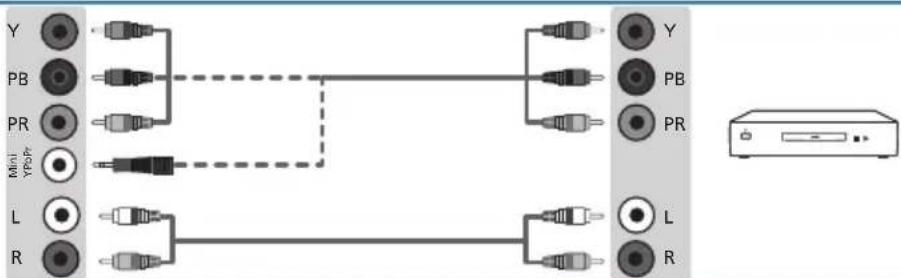

Opzione 2 - tramite cavo Component o Mini YPbPr

Se la periferica è fornita con un cavo con connettori ROSSO, VERDE, BLU, ROSSO E BIANCO, dovete utilizzare l'adattatore fornito a corredo da YPbPr a MINI YPbPr per collegare la periferica via Component (vedi figura) e via Audio (per il suono). Se la periferica non è predisposta con i connettori standard YPbPr usate il cavo MiniYPbPr. Selezionare Component come sorgente video sul TV.

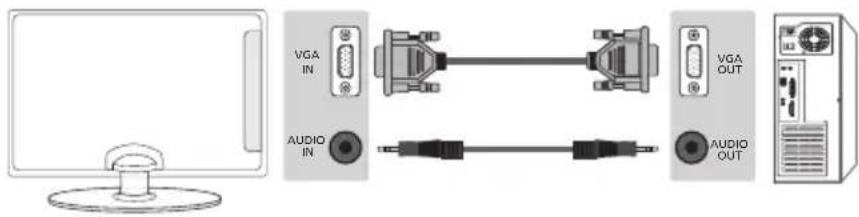

Collegare la TV al PC (Utilizzo come computer monitor)

Collegare l'entrata VGA sul TV con l'uscita VGA del PC o del Notebook utilizzando un cavo VGA (non fornito) per il video. Se volete utilizzare l'audio della TV collegare l'entrada audio del TV da 3,5mm con l'uscita audio del PC (oppure uscita Cuffie del PC) utilizzando un cavo audio da 3,5 mm (non fornito). Selezionare VGA come sorgente video sul TV.

VGA IN AUDIO IN VGA OUT AUDIO OUT

Impiego del menu TV

Impiego del menu TV | Menu canali | Menu immagini

Impiego del menu TV

SOURCE AV INFO i OK MENU EXIT

Per accedere al menu premere il tasto [MENU] del telecomando. Per entrare nel menu premere [OK] Per apportare modifi che alle impostazioni di default utilizzare i tasti (▲/▼/◄/►). Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasto [EXIT].

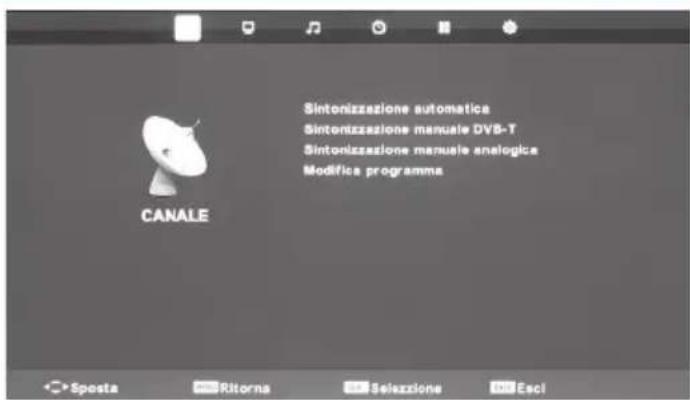

Menu canali

Sintonizzazione automatica Sintonizzazione manuale DVB-T Sintonizzazione manuale analogica Modifica programma CANALE Sposta Ritorna Selezione Esci

Sintonizzazione automatica - Consente di risintonizzare la televisione per tutti i canali digitali, stazioni radiofoniche digitali e canali analogici.

Sintonizzazione digitale manuale - Consente di sintonizzare manualmente il segnale digitale.

Sintonizzazione analogica manuale - Consente di sintonizzare manualmente il segnale analogico.

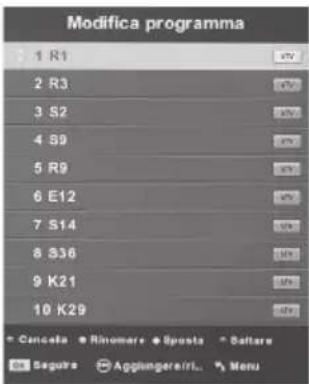

Modifica programma - Consente di eliminare, tralasciare ed aggiungere canali preferiti. Modifica programma

Modifica programma 1 R1 2 R3 3 S2 4 S9 5 R9 6 E12 7 S14 8 S36 9 K21 10 K29 Cancela Rinomere Sponta Salts Seguire Aggingerati... Menu

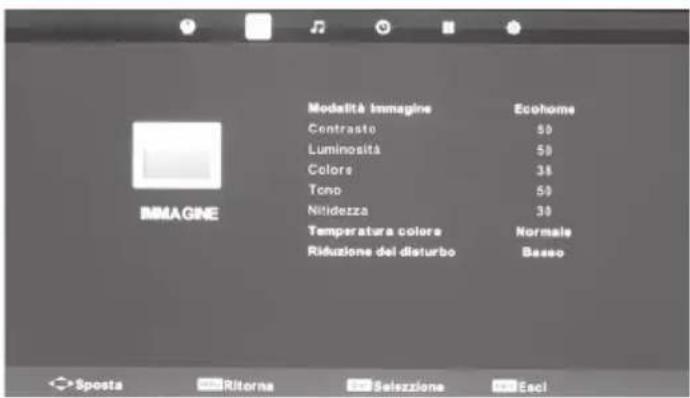

Menu immagini

Modality: Imagine Ecohome Contrasto 50 Luminosità 50 Colore 38 Tono 50 Nitridezza 30 Temperatura colore Normale Riduzione del disturbo Baseo IMMAGINE Sposta Rittorna Salsazione Escl

Menu immagini - Selezionare tra le seguenti preimpostazioni.

Standard	Impostazioni di default
Dinamico	Impostazioni consigliate per immagini con movimenti rapidi
Moderato	Impostazione con colori più leggeri e meno luminosità
Personale	Consente di modifi care manualmente tutte le impostazioni
Ecohome	Ecohome consuma il 15% di energia in meno.

Contrasto - Commuta l'equilibrio tra bianco e nero.

Luminosità - Aumenta o riduce la luminosità dell'immagine.

Colore - Aumenta il colore da bianco e nero.

Sfumatura - Consente di aumentare o ridurre il livello di sfumatura nell'immagine.

Nitidezza - Aumenta o riduce la nitidezza dell'immagine.

Temperatura colore - Selezionare tre le seguenti preimpostazioni.

Normale Impostazioni di default

Caldo Aumenta il rosso nell'immagine

Freddo Aumenta il blu nell'immagine

Riduzione rumore - Selezionare tre le seguenti preimpostazioni.

Off Spegne la riduzione del rumore

Bassa Regolazione più bassa del sistema

Media Regolazione media del sistema

Alta Regolazioni massime del sistema

Default Impostazioni di default

Consiglio: Se non si preme alcun tasto per 10 secondi il menu si chiuderà automaticamente. È possibile modifi care la durata dell'intervallo di tempo entro il quale il menu si chiude automaticamente – vedi sezione "Durata menu".

Impiego del menu TV

Menu suono | Menu orario | Menu proprietà

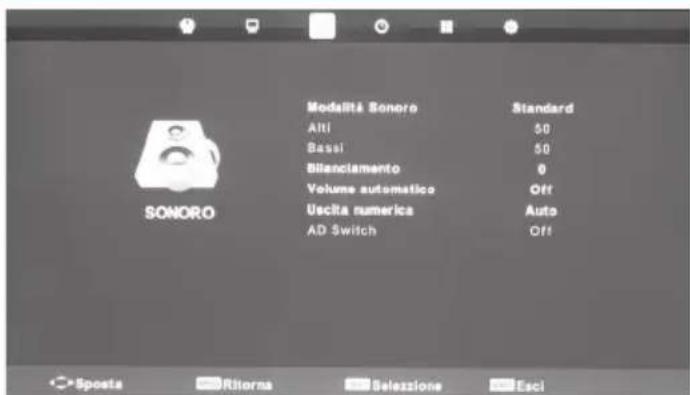

Menu suono

SONORO Modalità Sonoro Standard Alli 50 Bassi 50 Bilanciamento 0 Volume automatico Off Uscita numerica Auto AD Switch Off

Menu suono – Selezionare tra le seguenti preimpostazioni.

Standard Impostazioni di default

Musica Mette in risalto la musica sulle voci

Movie Fornisce suono dal vivo e completo per i fi lm

Personale Seleziona le impostazioni suono personalizzate

Sport Mette in risalto il suono per lo sport

Consiglio: Il livello suoni acuti e bassi può essere regolato soltanto quando si selezione la modalità suono "Personalizzata".

Acuti - Regola la quantità di alta frequenza nel suono.

Bassi - Regola la quantità di bassa frequenza nel suono.

Equilibrio - Commutazione del suono tra casse a sinistra e destra.

Livello volume automatico (AVL) - Quando è selezionato "on", il volume rimane ad un livello costante indipendentemente dall'ingresso/fonte.

Uscita digitale - Si tratta dell'uscita digitale coassiale audio. Scegliere tra le seguenti opzioni:

Off	Off
Auto Seleziona automaticamente le migliori impostazioni
PCM Selezionare questa opzione se si è connessi ad un hi-fi stereo via cavo coassiale (la modulazione a codici di impulsi (PCM) è una rappresentazione del segnale digitale

Volume AD – Aumenta o riduce il volume generale.

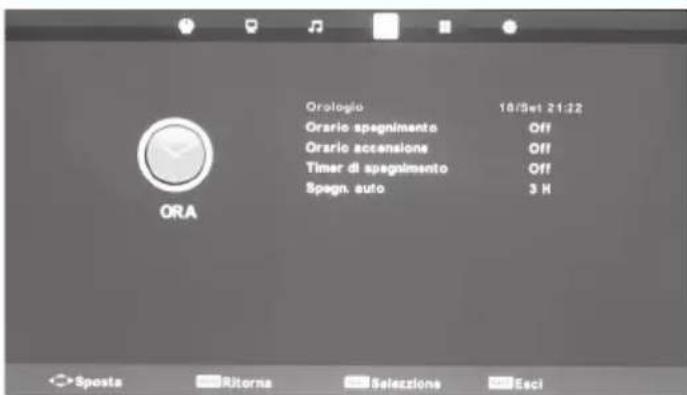

Menu orario

Orologio 18/Set 21:22 Orario spegnimento Off Orario accensione Off Timer di spegnimento Off Spagn. auto 3 H ORA Sposta Ritorna Salezzioni Esci

Orologio - Imposta data e ora.

Orario di spegnimento - Consente di impostare un orario specifi co in cui la TV si spegnerà.

Orario di accensione - Consente di impostare un orario specifi co in cui la TV si accenderà, sarà attivato il canale display e la fonte e il volume saranno in posizione "on". È possibile commutare questa funzione per la ripetizione giornaliera o in alcuni giorni.

Fuso orario - Modifi ca il fuso orario.

Temporizzatore sonno - Consente di impostare il temporizzatore sonno in modo che la televisione si spenga automaticamente dopo un dato intervallo di tempo. Off -> 10min. -> 20min. -> 30min. -> 60min. -> 90min. -> 120min. -> 180min. -> 240min.

Standby automatico - Per attivare e disattivare la funzione.

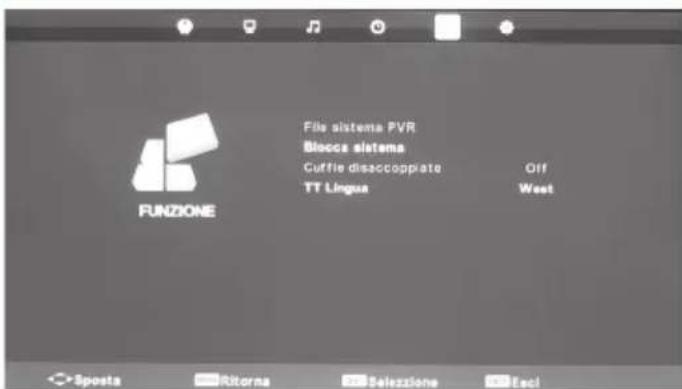

Menu proprietà

File sistema PVR Blocos sistema Cuffie disacccoppiate Off TT Lingua West

Elenco programmazione - Elenca il promemoria programmi. Sistema file PVR * - Controlla il sistema file del dispositivo USB connesso e mostra le informazioni sui risultati del controllo.

Informazioni CI - I servizi pay per view richiedono l'inserimento di una "smartcard" nella TV. Se siete abbonati ad un servizio pay per view, il fornitore vi fornirà una "CAM" e una "smartcard". La CAM può quindi essere inserita nella PORTA COMMON INTERFACE (CI Card In).

Blocco sistema - Consente di bloccare e sbloccare il menu. È necessario inserire una password da 4 caratteri; premere il tasto ◀ per uscire dall'inserimento password. Premere il tasto ▶ per cancellare. La password di default è 0000.

Non udenti - Se il segnale consente il supporto per i non udenti, i sottotitoli potranno essere visualizzati premendo "Subtitle". Se avete impostato la funzione Non udenti e passate ad un canale che supporta tale funzione, i sottotitoli si attiveranno automaticamente.

Lingua TT - Codifi cazione delle impostazioni per un'adeguata visualizzazione dei caratteri teletext.

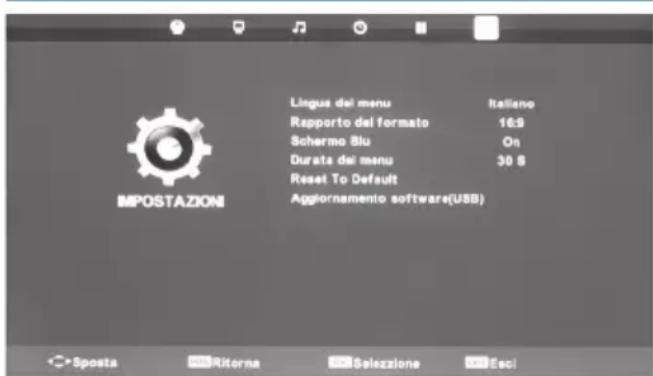

Menu impostazione

Lingus del menu Rapporto del formato Sotherno Blu Durata del menu Reset To Default Aggiornamento software(USB) Italiano 16:9 On 30 $

Menu lingua - Consente di cambiare la lingua del menu.

Formato - Nell'ambito dell'UE il formato immagine varia a seconda del canale/trasmissione. Vi sono molte opzioni di diverso tipo per soddisfare al massimo le vostre esigenze.

Auto - Visualizzazione automatica del miglior formato immagine. L'immagine è nella posizione corretta. Vi possono essere delle linee nere nella parte alta/bassa dello schermo e/o ai lati.

Originale - Viene visualizzata l'immagine così come giunge dall'emittente televisiva.

Zoom - L'immagine ha le proporzioni giuste ma è ingrandita per riempire lo schermo.

4:3 - Visualizza l'immagine 4:3 nelle sue dimensioni originali. Vengono mostrate le barre laterali per riempire lo schermo 16:9.

16:9 - Riempie lo schermo con un segnale regolare 16:9.

14:9 - Visualizza l'immagine 14:9 nelle proporzioni giuste. Di conseguenza vengono mostrate le barre laterali sullo schermo.

Schermo blu - Cambia lo sfondo quando non v'è alcun input tra sfondo chiaro e blu (disponibile solo per alcune fonti).

Durata menu - Consente di regolare l'intervallo di tempo durante il quale il menu resta attivo sullo schermo prima di scomparire.

Reset a default

Reset sistema menu - I menu vengono resettati alle impostazioni di fabbrica.

Reset canali TV - Resetta tutti i canali TV.

Aggiornamento software (USB) - Di tanto in tanto è possibile che la nostra azienda rilasci un nuovo fi rmware per migliorare le prestazioni del televisore (disponibili per il download). Il menu consente di installare il nuovo software/ fi rmware nel televisore. Insieme al fi rmware saranno fornite ulteriori informazioni su come eseguire questa operazione. Contattare l'helpline o consultare la sezione "supporto prodotto" sul sito web.

Impiego del menu TV

Impostazioni PC | Guida TV 7 giorni | Registrazione USB \*

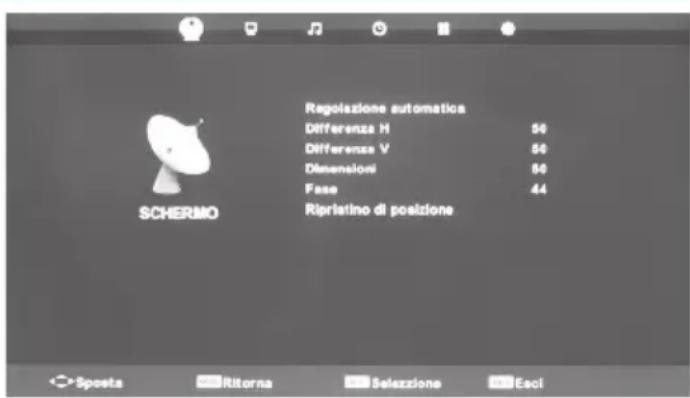

Impostazioni PC

Regolazione automatica Differenza H 50 Differenza V 50 Dimensioni 50 Fasa 44 Ripristino di posizione SCHERMO Sposta Ritorna Sezione Esci

Regolazione automatica - Consente di confi gurare automaticamente la TV per l'impiego come monitor del computer

H Off set - Imposta la posizione orizzontale dell'immagine.

V Off set - Imposta la posizione verticale dell'immagine.

Dimensioni - aumenta le dimensioni dell'immagine.

Fase - Per regolare l'intervallo di tempo fase al fine di ridurre i disturbi all'immagine.

Reset posizione - Ritorna alle impostazioni originarie.

Consiglio: Se il computer non viene utilizzato per un determinato periodo di tempo, il televisore passerà allo status "standby" (lo schermo si spegne per non consumare inutilmente energia). Per riaccendere premere il tasto standby.

Guida TV 7 giorni / Registrazione USB

La guida TV è disponibile in modalità TV digitale. Fornisce informazioni sui programmi seguenti (dove esiste il supporto da canale digitale). È possibile visualizzare l'orario di inizio e fi ne di tutti i programmi e su tutti i canali per i successivi 7 giorni, impostando anche dei promemoria.

1. 1. Premere [TV GUIDE]. Comparirà la guida TV per i successivi 7 giorni.
2. Navigare nel menu attraverso i tasti ▲/▼/◄/►.
3. A questo punto è possibile:

Registrare un programma premendo il tasto ROSSO.* Impostare un promemoria premendo il tasto VERDE. Visualizzare il giorno precedente premendo il tasto GIALLO. Visualizzare il giorno successivo premendo il tasto BLU.

1. Premere [EXIT] per uscire dalla guida TV 7 giorni.

Nota: La TV è progettata per funzionare con una chiave USB fi no a 32GB. Possono essere utilizzate sia chiavi USB sia hard drive portatili USB con ampia capacità; tuttavia, al fi ne di assicurare un corretto impiego, il dispositivo deve essere formattato nel sistema fi le FAT32. Al momento della stampa della presente guida utente i computer Windows XP/Vista sono in grado di formattare solo fi no a 32GB; pertanto sarà necessario un programma/utility software per formattare dispositivi USB più grandi in FAT 32. Per ulteriore assistenza e supporto si rimanda al sito web.

Registrazione USB – Modalità digitale\*

REGISTRAZIONE USB – MODALITÀ DIGITALE/FREEVIEW

La TV contiene un meccanismo di registrazione USB integrato. Questa funzione è disponibile in modalità digitale se utilizzata in associazione ad una chiave USB o hard drive USB compatibile. Ne conseguono i seguenti vantaggi:

• Possibilità di mettere in pausa la TV ed eseguire il playback, fast forward e fast rewind (fi no a diretta TV).
• Registrazione con un singolo tasto; se si decide di registrare il programma attuale.
• Registrazione facilmente programmabile tramite la guida Tv 7 giorni
• Registrazione da TV e possibilità di guardare di nuovo il contenuto su PC/portatile.

Data la natura del prodotto, è necessario impiegare una chiave USB ad alta velocità (la TV infatti legge dalla chiave USB e scrive nella chiave USB allo stesso tempo; alcune chiavi potrebbero non essere idonee).

Specifi ca minima – Chiave USB

Velocità di lettura 20 MB/s (megabyte al secondo)

Velocità di scrittura 6 MB/s (megabyte al secondo)

Se si intende utilizzare un hard drive portatile USB superiore a 32GB, si prega di consultare la sezione FAQ sul retro della presente guida.

Impiego del menu TV

Pausa diretta TV (programmazione)\* | Modalità USB / Media player

Pausa diretta TV (programmazione) \*

Mettere in pausa la TV in diretta è un operazione semplicissima.

Premere il pulsante play/pausa e la TV si mette in pausa, mentre i contenuti in diretta vengono registrati. Per riprendere la visione premere di nuovo il pulsante play/pausa.
- Premere il tasto fast forward per avanzare rapidamente nella registrazione (per esempio per evitare le pubblicità).
- Premere il tasto fast rewind per tornare indietro nella registrazione (per esempio se siete andati troppo oltre nell'avanzamento rapido).

Consiglio: Quando si mette la TV in standby o si cambia canale la memoria programmazione è azzerata. Per riprendere la programmazione premere il tasto play/pausa.

Registrazione con un singolo tasto

È possibile registrare quello che state guardando in qualsiasi momento lo desideriate. Per eseguire questa operazione premere il tasto [REC].

Consiglio: La TV contiene un unico sintonizzatore TV; pertanto riesce a registrare soltanto dal canale che state guardando oppure a registrare da un unico canale mentre le TV è in standby.

Nota: La funzione registrazione USB è disponibile soltanto in modalità TV digitale. Per motivi legati alle leggi sui diritti d'autore e sulla registrazione/copia illegale non è possibile registrare verso/da nessuna altro fonte d'ingresso/uscita.

Modalità USB / Media player

La modalità USB off re il playback di diversi tipi di contenuti salvati nella chiave USB.

Si prega di consultare la pagina con la specifi ca tecnica per conoscere i tipi di fi le compatibili.

Dopo essere passati alla fonte USB apparirà la schermata menu riportata sopra. I contenuti sono suddivisi in Foto, Musica, Film e Testo, a seconda del tipo di fi le.

USB 3.0 FOTO BUCA PCB TESO

1. Per navigare nel menu servirsi dei tasti ▲/▼/◄/►. Per confermare l'articolo da eseguire/visualizzare premere il tasto [OK].

FOTO 播放器

1. Selezionare il drive richiesto. (Se il vostro drive ha solo 1 ripartizione, sarà visualizzato solo 1 articolo)

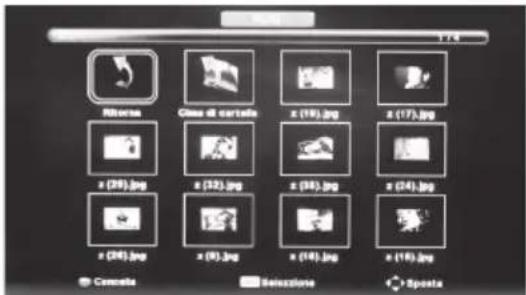

Retrox Class of cartains x (19).jpg x (17).jpg x (20).jpg x (32).jpg x (34).jpg x (24).jpg x (26).jpg x (50).jpg x (14).jpg x (16).jpg Concrete Deisszione Sposta

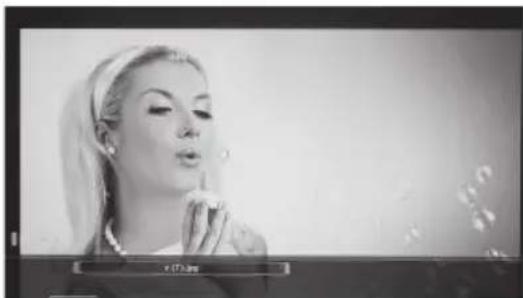

1. A questo punto è possibile accedere all'articolo. Premere OK per visualizzare.

1. Mentre la visualizzazione è in corso è possibile gestire l'articolo premendo (i) ed utilizzando i tasti ▲/▼/◄/► e(OK).

Per accedere al menu premere il tasto [D. SETUP] del telecomando. Per apportare modifi che alle impostazioni di default utilizzare i tasti ▲/▼/◄/►. Per confermare le impostazioni premere il tasto [OK].

Per uscire dal menu in qualsiasi momento premere il tasto [EXIT].

Pagina di confi gurazione general

Visual AI Tv

Normale / Ps	Visualizzazione 4:3 ingrandita con una particolare attenzione al contenuto dell'immagine
Normale / Lb	Immagine in proporzione corretta, con barre sulla parte superiore e inferiore.
16:9 Opzione immagine ingrandita

Lingua OSD - Per determinare la lingua del menu DVD.

Pagina di confi gurazione audio

Confi gurazione Altoparlanti - Scelta della modalità di missaggio discendente

Confi gurazione Dolby Digital

Stereo Entrambi i canali audio (default).

L - Mono Segnale Mono solo sul canale sinistro

R - Mono Segnale Mono solo sul canale destro

Mix Mono Segnale Mono sui due canali

Dinamico - Per aumentare / diminuire la gamma dinamica del suono digitale.

Pagina Preferenze

Tipo TV -

Pal	Standard in Europa centrale
Multi	Formato Multisync
Ntsc-Format	In Nord America, Giappone e altri paesi

Preimpostato - Per ripristinare alle impostazioni di fabbrica

In generale aumentare la potenza del suono connettendo delle casse aggiuntive.	Esistono 2 opzioni:1) Impiegare un'uscita digitale coassiale connessa ad un amplifi catore esterno/sistema sound surround.2) Utilizzare l'uscita cuffi e 3.5mm e un cavo fono 3.5mm (disponibile a parte) per eseguire la connessione ad un amplifi catore/sistema sound surround.
In generale Perché alcune opzioni del menu non sono disponibili e in grigio?	Alcune opzioni sono disponibili soltanto su alcune fonti, per esempio HDMI, PC/VGA. Non sono disponibili su altre fonti, dove non hanno dunque alcun signifi cato.
TV Mi sono sintonizzato in modalità TV digitale ma non riesco a ricevere alcuni o nessuno dei canali e/o i canali che ricevo subiscono interruzioni.	1) Accertarsi di trovarsi in una zona idonea alla ricezione della TV digitale.2) Accertarsi che state impiegando un'antenna in grado di ricevere un buon segnale digitale. Nella maggior parte dei casi è necessaria un'antenna esterna digitale ad alto guadagno/banda larga. Nelle zone con ottima copertura digitale, si può utilizzare un antenna tipo loft, ma è molto probabile che dobbiate connettere anche un amplifi catore di segnale tra il retro della TV e la presa dell'antenna TV. Purtroppo per ricevere un segnale digitale abbastanza buono, non è possibile utilizzare un'antenna di tipo portatile/da interno.
TV Ho di nuovo sintonizzato la TV ma quando la spengo i canali non rimangono in memoria.	Completare la prima installazione; per eseguire questa operazione consultare la sezione menu impostazione del manuale.
Registratore VCR/DVD	Ho connesso la TV al registratore VCR o DVD tramite presa SCART, ma la registrazione non avviene.
Console videogame	Ho connesso una PS3 alla TV via HDMI, ma in TV non vedo nessuna immagine né suoni.
Console videogame	Ho connesso una Xbox 360 alla TV attraverso i cavi Component (Rosso, Verde e Blu), ma non si sente nessun suono.
Modalità USB Ho inserito una chiave USB ma la TV non la riconosce.	Assicurarsi che la fonte TV sia su HDMI.2) Verifi care che le impostazioni sulla PS3 corrispondano a quanto riportato nel manuale PS3.
Modalità USB	Uso di hard drive USB
Registrazione USB / TV	Non riesco a cambiare canale, ad accedere al menu o ad utilizzare il tasto rosso.
Registrazione USB / TV	Quando si usa l'USB per registrare, l'immagine "si spezzetta" o si verifi ca una perdita del suono.
Blocco sistema Ho cambiato la password della TV ma l'ho dimenticata.	Esiste una password master (4711) per accedere al menu TV e resettare la normale password.
