MANUAL DE USUARIO TA21G54BTCDPG312 BLAUPUNKT

ES: solo en algunos modelos

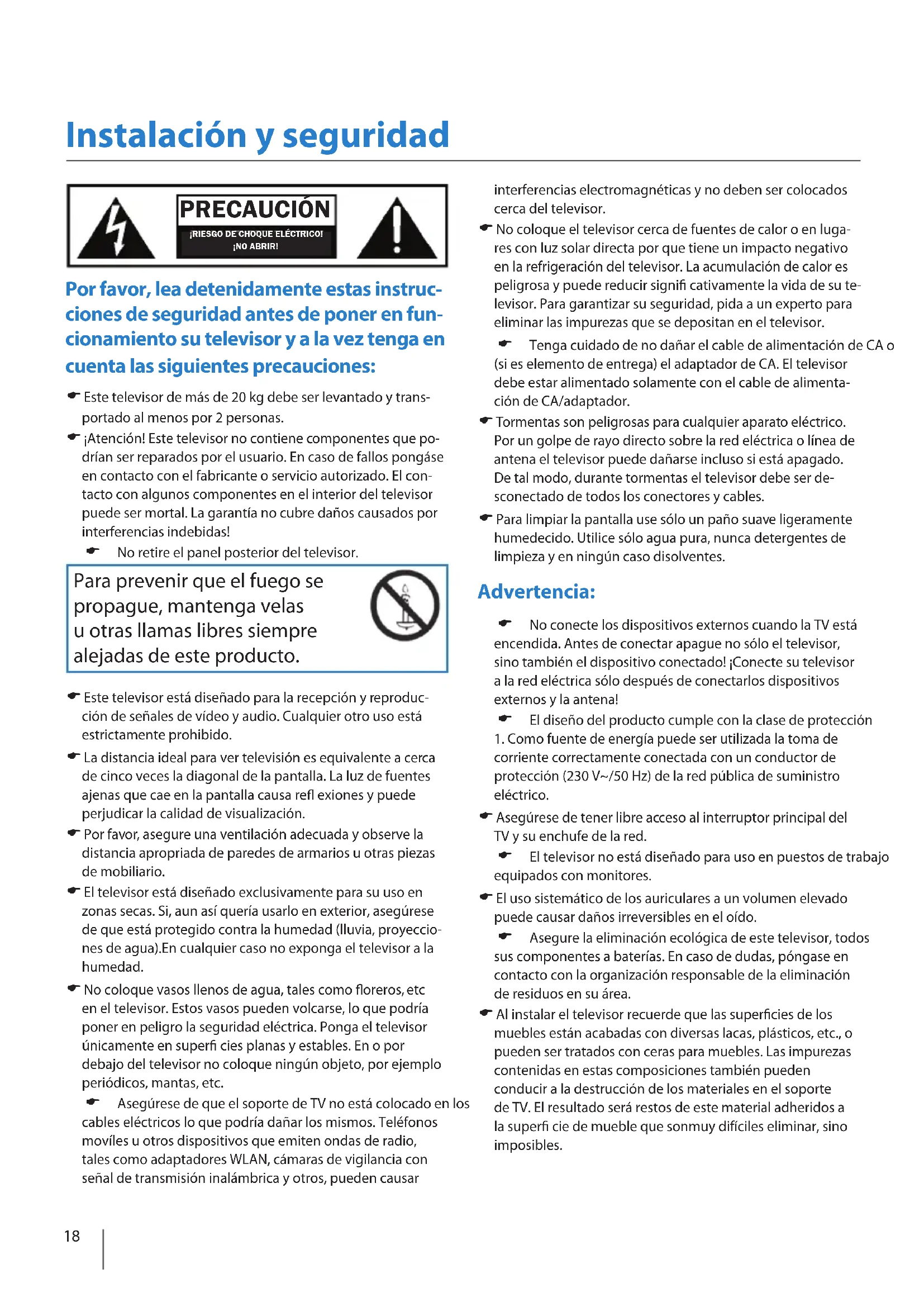

PRECAUCIÓN ¡RIESGO DE CHOQUE ELÉCTRICO! ¡NO ABRIR!

Por favor, lea detenidamente estas instrucciones de seguridad antes de poner en funcionamiento su televisor y a la vez tenga en cuenta las siguientes precauciones:

Este televisor de más de 20 kg debe ser levantado y transportado al menos por 2 personas.
¡Atención! Este televisor no contiene componentes que podrían ser reparados por el usuario. En caso de fallos pongáse en contacto con el fabricante o servicio autorizado. El contacto con algunos componentes en el interior del televisor puede ser mortal. La garantía no cubre daños causados por interferencias indebidas!

No retire el panel posterior del televisor.

Para prevenir que el fuego se propague, mantenga velas u otras llamas libres siempre alejadas de este producto.

Este televisor está diseñado para la recepción y reproducción de señales de vídeo y audio. Cualquier otro uso está estrictamente prohibido.

La distancia ideal para ver televisión es equivalente a cerca de cinco veces la diagonal de la pantalla. La luz de fuentes ajenas que cae en la pantalla causa refl exiones y puede perjudicar la calidad de visualización.

Por favor, asegure una ventilación adecuada y observe la distancia apropriada de paredes de armarios u otras piezas de mobiliario.

El televisor está diseñado exclusivamente para su uso en zonas secas. Si, aun así quería usarlo en exterior, asegúrese de que está protegido contra la humedad (lluvia, proyecciones de agua). En cualquier caso no exponga el televisor a la humedad.

No coloque vasos llenos de agua, tales como floreros, etc en el televisor. Estos vasos pueden volcarse, lo que podría poner en peligro la seguridad eléctrica. Ponga el televisor únicamente en superficies planas y estables. En o por debajo del televisor no coloque ningún objeto, por ejemplo periódicos, mantas, etc.

Asegúrese de que el soporte de TV no está colocado en los cables eléctricos lo que podría dañar los mismos. Teléfonos movíles u otros dispositivos que emiten ondas de radio, tales como adaptadores WLAN, cámaras de vigilancia con señal de transmisión inalámbrica y otros, pueden causar

interferencias electromagnéticas y no deben ser colocados cerca del televisor.

No coloque el televisor cerca de fuentes de calor o en lugares con luz solar directa por que tiene un impacto negativo en la refrigeración del televisor. La acumulación de calor es peligrosa y puede reducir signifi cativamente la vida de su televisor. Para garantizar su seguridad, pida a un experto para eliminar las impurezas que se depositan en el televisor.

Tenga cuidado de no dañar el cable de alimentación de CA o (si es elemento de entrega) el adaptador de CA. El televisor debe estar alimentado solamente con el cable de alimentación de CA/adaptador.
Tormentas son peligrosas para cualquier aparato eléctrico. Por un golpe de rayo directo sobre la red eléctrica o línea de antena el televisor puede dañarse incluso si está apagado. De tal modo, durante tormentas el televisor debe ser desconectado de todos los conectores y cables.
Para limpiar la pantalla use sólo un paño suave ligeramente humedecido. Utilice sólo agua pura, nunca detergentes de limpieza y en ningún caso disolventes.

Advertencia:

No conecte los dispositivos externos cuando la TV está encendida. Antes de conectar apague no sólo el televisor, sino también el dispositivo conectado! ¡Conecte su televisor a la red eléctrica sólo después de conectarlos dispositivos externos y la antena!
El diseño del producto cumple con la clase de protección 1. Como fuente de energía puede ser utilizada la toma de corriente correctamente conectada con un conductor de protección (230 V\~/50 Hz) de la red pública de suministro eléctrico.

Asegúrese de tener libre acceso al interruptor principal del TV y su enchufe de la red.
El televisor no está diseñado para uso en puestos de trabajo equipados con monitores.
El uso sistemático de los auriculares a un volumen elevado puede causar daños irreversibles en el oído.
Asegure la eliminación ecológica de este televisor, todos sus componentes a baterías. En caso de dudas, póngase en contacto con la organización responsable de la eliminación de residuos en su área.
Al instalar el televisor recuerde que las superficies de los muebles están acabadas con diversas lacas, plásticos, etc., o pueden ser tratados con ceras para muebles. Las impurezas contenidas en estas composiciones también pueden conducir a la destrucción de los materiales en el soporte de TV. El resultado será restos de este material adheridos a la superfi cie de mueble que sonmuy difíciles eliminar, sino imposibles.

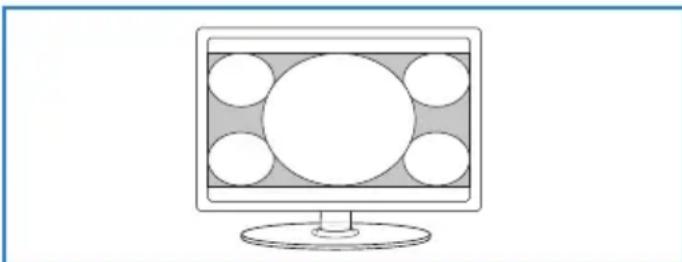

La pantalla de su LCD TV cumple con los más altos requisitos de calidad y fue muy cuidadosamente revisada varias veces por píxeles defectuosos. Debido a las características específi cas tecnológicas del proceso de producción (incluso con el máximo cuidado en la fabricación de pantallas) no es posible a 100% excluir la aparición de un pequeño número de píxeles defectuosos en la pantalla. Estos píxeles defectuosos, bajo condiciones de garantía, no son considerados como error de televisor, si su cobertura no supera los límites establecidos por la norma DIN.

Información importante referente al uso de videojuegos, ordenadores, subtítulos u otras visualizaciones de imagen fi ja

La utilización prolongada de material de programa de imagen fi ja puede provocar una „imagen sombra“ permanente en el panel LCD.
Esta imagen de fondo es visible en programas normales bajo la forma de una imagen estacionaria fi ja. Este tipo de deterioración irreversible del panel LCD/LED puede ser limitado al efectuar los siguientes pasos:

1. Reduzca la confi guración de brillo/contraste hasta el nivel de visualización mínimo.
2. No visualice una imagen fi ja durante largos períodos de tiempo.
3. Apague el televisor cuando no lo esté utilizando.

Presentamos a continuación ejemplos de imágenes a las que debe prestar atención (esta no es una lista exhaustiva):

» Logotipos de canales de televisor: ej.: logotipos de canales de tele-ventas y visualizaciones de precios - principalmente si son brillantes y estacionarios. Gráfico cos en movimiento o de bajo contraste tienen menos probabilidad de causar el envejecimiento de la pantalla.
» Visualizaciones de Hora
» Teletexto: No visualice una página estacionaria durante un largo período de tiempo.
» Menús de TV/DVD: ej.: lista de contenidos de un disco DVD.
» Modo Pausa: No deje el televisor en modo pausa durante largos períodos de tiempo, ex.: Al visualizar DVD o vídeos.

Importante – Una vez aparezca una "imagen sombra/que-ma de la pantalla", esta nunca más desaparecerá y no está cubierta por la garantía.

Baterías

Al colocar las baterías, observe la polaridad correcta.
No exponga las baterías a un calor excesivo y no las coloque en lugares donde hay un fuerte aumento de la temperatura, p.e. cerca del fuego o en la luz solar directa.
No exponga las baterías a radiaciones de calor excesivo, no las tire al fuego, no las desmonte y no intente recargar las baterías

no recargables. Las baterías podrían tener fugas o explotar.

Cd

» No utilice diferentes tipos de pilas en conjunto ni mezcle pilas nuevas y usadas.
» Coloque las pilas para reciclaje respetando el medio ambiente.
» Ciertas regiones poseen reglamentos adecuados para el reciclaje de pilas.
» Por favor contacte con la autoridad local de su área.

Reciclaje de este producto

Los productos eléctricos para reciclar no deben ser colocados junto con el resto de la basura doméstica. Están a su disposición lugares de reciclaje propios. Contacte con la autoridad local o con el distribuidor para recibir consejos sobre reciclaje.

Contenido de la caja

Accesorios

La entrega de este televisor contiene los siguientes componentes

1x Soporte de posición

1x Cuello de soporte

1x Mando a distancia

1x Manual de usuario

1x Instrucciones para inicio rápido "Quick Start Guide"

1x kit de instalación

* - En determinados modelos

Por favor guarde su embalaje ya que lo necesitará en caso de que se produzca una incidencia de reparación o necesite apoyo de garantía/servicio. No nos será posible asegurar la garantía/servicio si no consigue empaquetar el producto correctamente. La forma más segura de transportar su artículo es utilizando el embalaje/caja original.

Instalación del aparato

Encajar el Soporte | Montaje de la TV en la pared

Encajar el Soporte

Por favor, siga las instrucciones que aparecen en el folleto de instalación del stand, ubicado en la bolsa de accesorios.

Montaje de la TV en la pared

Este televisor requiere un montaje de pared VESA 100 o equivalente.

1. Retire los cuatro tornillos destacados a continuación.
2. El soporte de pared puede ahora ser encajado fácilmente en los orifi cios de montaje en la parte trasera de la TV. Estos orifi cios están marcados en la imagen incluida a continuación.

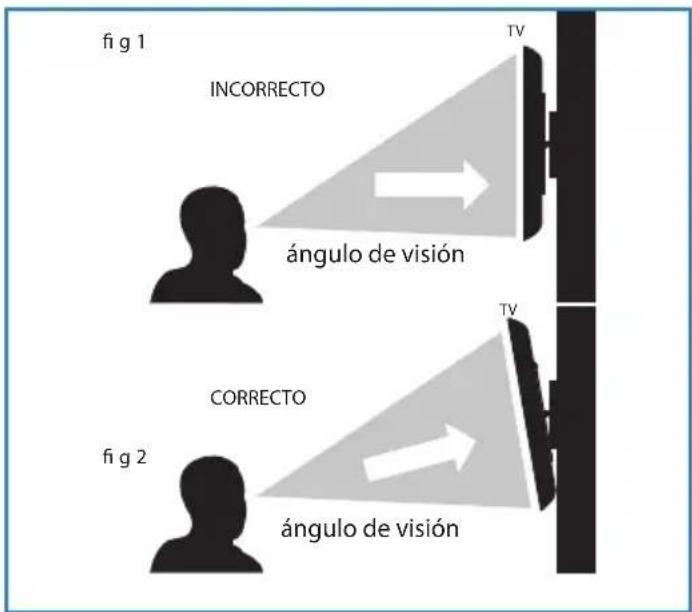

Para una visualización ideal, si monta la TV en la pared sobre el nivel de los ojos, direcciónela hacia abajo para que la pantalla de esta esté apuntada hacia usted. Vea las Figuras 1 y 2.

fig 1 INCORRECTO ángulo de visión fig 2 CORRECTO ángulo de visión TV TV

Aviso importante

A continuación encontrará las instrucciones para la instalación correcta del producto cerca de una pared. Si no puede atornillar el aparato al apoyo/mesa donde está puesto, se recomienda utilizar un cordón entre los tornillos de la placa VESA y una argolla sujeta a la pared.

Asegúrese de que los niños no puedan inclinar el dispositivo, no puedan colgarse al TV o subir por encima de ella. Un aparato mal montado puede causar lesiones graves a usted o sus hijos. El cordón de seguridad debe seguir siendo tenso entre la unidad y la pared.

Comenzar – Confi guración inicial

1

2 ON OFF

3 STANDBY TV:RADIO TV:GUI ATV

Primera instalación Bienvenidos al guía de ajuste Lengua Español País España Environment Esophome 1) Conecte el cable RF entre la entrada "RF-in" del TV y el enchufe de antena. 2) Selecciona idioma y país correspondientes. 3) Inicia la sintonización pulsando OK en el mando. M iniciar terminar

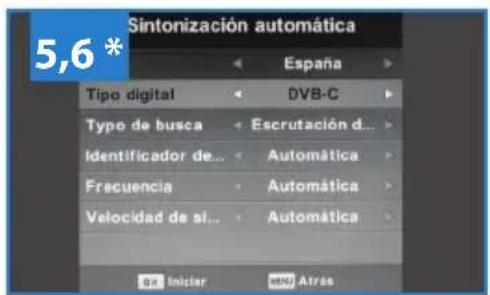

Sintonización automática 5,6 * Tipo digital DVB-C Typo de busca Escrutación d... Identificador de... Automática Frecuencia Automática Velocidad de si... Automática Or Iniciar Atras

Sintonización de canal Canales anológicos encontrados 1 Canales digitales encontrados 0 Canales de radio encontrados 0 Canales de datos encontrados 0 Enborebuena El proceso de sintonización terminó. Pulse OK para concluir. Note: el no se ha encontrado todos los egatres, intente mejorá la calidad de sanéel reciclado por « TV conectación un amplificador de acele, vina la entregar "AP-in" del TV y elanchute de antena. Altarcellyamente, nombre su anteca por una digital. 0s terminar

1. Utilizando el cable RF suministrado, conecte la TV a la clavija de la antena (Fig.A). Conecte el cable de alimentación al enchufe de la red eléctrica (Fig. B).

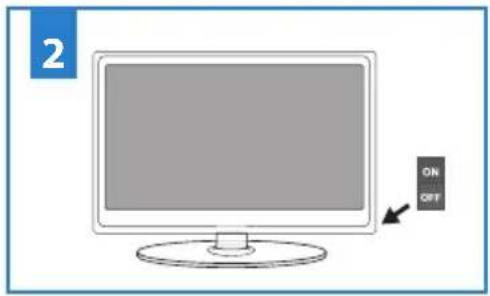

2. Encienda el dispositivo con un marcado de ON/OFF

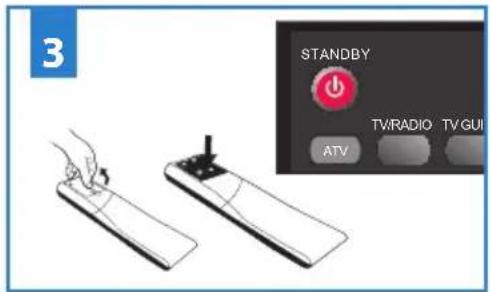

3. Introduzca las pilas suministradas en el mando a distancia y pulse el botón Standby para encender a TV.

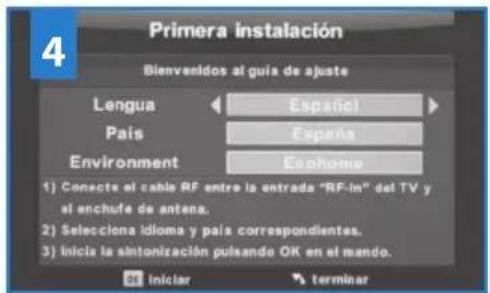

4. Aparecerá el menú de configuración inicial. En caso de que no aparezca, por favor pulse en el mando a distancia [MENU] y a continuación 8-8-8-8 para que el menú aparezca. Pulse OK en el mando a distancia para comenzar la sintonización.

Como parte de nuestros esfuerzos continuos para reducir el consumo de energía, añadimos una nueva función a este televisor llamada Ecohome (aparecerá en la pantalla de primera instalación). Esta función permite reducir más o menos en 15% el consumo de energía frente a otros modos. La luminosidad de la imagen es reducida al utilizar el modo Ecohome. Si esta función no conviene a su ambiente, puede elegir otros modos

(Nota: el modo profesional es el modo optimal por defecto, sin embargo consume un 15% más que el modo Ecohome).

Seleccione su idioma, país y el medio ambiente.

Pulse OK en el mando a distancia y el ajuste se iniciará.

1. En el siguiente paso seleccione el tipo de la radiodifusión digital. Se puede elegir entre DVB-T (terrestre) y DVB-C (cable). La sección analógica se buscará de forma automática, ya que la mayoría de las redes de cable incluye los canales analógicos.*
2. Seleccione DVB-C si su televisor está conectado a una red de TV por cable. Mantenga todos los ajustes por defecto como sea posible. A continuación, pulse [OK] para iniciar la búsqueda. Si los canales DVB-C no se encuentran, póngase en contacto con su proveedor de red para el "Network ID" válido. A continuación, realice una nueva búsqueda. Pulse el botón [MENU], seleccione" Automática de Canales Buscar "y introduzca la ID de red. Comience su búsqueda pulsando [OK]. *

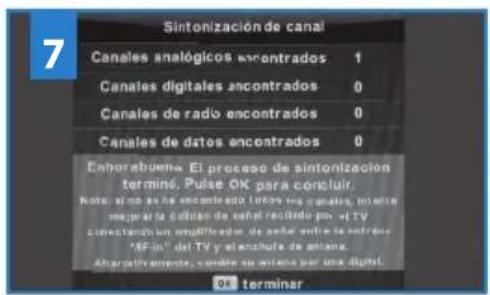

3. Una vez terminada la sintonización aparecerá la siguiente pantalla.

En caso esté perdiendo canales, esto podrá deberse a la intensidad de la señal, por lo que debe considerar la conexión de un amplifi cador de señal y deberá volver a sintonizar la TV.

Tip:

Consejo: si la TV encuentra algunos pero no todos los canales digitales, la TV está funcionando correctamente pero la recepción de señal no será sufi cientemente intensa. (La intensidad de señal tiene que ser superior a 85% - puede ver la intensidad de señal recibida por la TV cuando cambia de canal/programa). Precisará aumentar la recepción de señal para que pueda recibir todos los canales disponibles. La forma más económica de conseguirlo es comprando y conectando un amplifi cador de señal entre la TV y la clavija de la antena de TV. En caso de que esto no resuelva el problema, necesitará actualizar la antena de TV e instalar una digital de alcance elevado compatible.

* - Solo para modelos con tuner DVB-C

Botónes de TV y fuente de señal

▲	Expulsar el disco *
||◀	Reproducción / Pausa del disco *
Vol+	Volumen arriba y menú derecha
Vol-	Volumen abajo y menú izquierda
CH+	Programa/Canal arriba y menú arriba
CH-	Programa/Canal abajo y menú abajo
MENU	Visualización Menú/OSD
SOURCE	Visualización Menú/OSD
STANDBY	Encender/Apagar

Selección de Entrada/Raíz de Modo

Para alternar entre las diferentes entradas/conexiones.

a) Utilizando los botones del mando a distancia:

1. Pulse [SOURCE/ AV] – El menú de raíz aparecerá.
2. Pulse [▼] or [▲] para seleccionar la entrada deseada.

3. Pulse [OK].
   b) Utilizando los botones en el Televisor:

4. Pulse [SOURCE].

5. Navegue hacia arriba/hacia abajo utilizando los botones CH+/CH- hasta la entrada/raíz deseada.
6. Pulse Vol+ para alterar la entrada/raíz hasta aquella que desee seleccionar.

Fuente de señal

TDT

ANALÓGICO

EUROCONECTOR/SCART

COMPONENTE

VGA/PC

DVD *

HDMI 1

HDMI 2 **

HDMI 3 **

VIDEO COMPUESTO

USB MEDIA

▲▼ desplazar OK Selección

* - Fuente DVD: solo en los aparatos con reproductor DVD incorporado.
** - Fuente HDMI 2/3: solo en los aparatos con HDMI 2/3 incorporado.

Mando a distancia

1. STANDBY – Encienda el televisor cuando esté en standby o viceversa. MUTE – Silencie el volumen o viceversa.

TV/RADIO - Altere para TDT y alterne entre TV y radio en el modo TDT

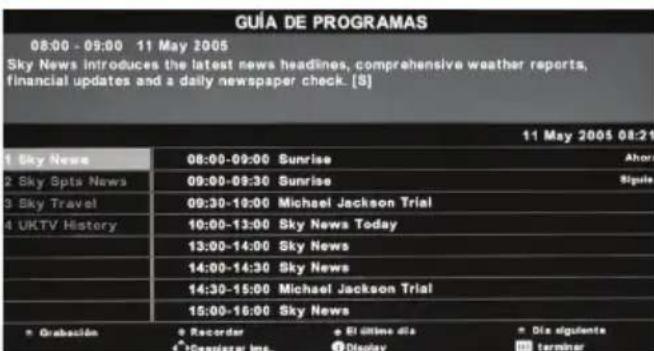

TV GUIDE - Abre al Guía de TV 7 Días (modo TDT).

ATV - Pase a la fuente analógica de TV.

USB - Pase a la fuente USB.

DVD ^1 – Cambiar para fuente DVD

EJECT ^1 – Expulsar disco en modo DVD

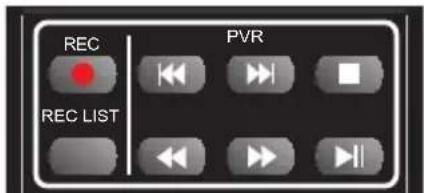

1. REC ^3 – Para grabar el programa que esté siendo emitido en el televisor. REC LIST ^3 – Abre la lista de lo que haya grabado anteriormente.

2. Para reiniciar el capítulo actual

3. Para pasar al próximo capítulo
4. Para parar la reproducción
5. Para reproducir en modo de retroceso rápido
6. Para reproducir en modo de avance rápido

7. Para reproducir/parar

8. SOURCE/AV - Para visualizar el menú de entrada/raíz.

INFO – Pulse una vez para obtener información sobre el canal actual/siguiente Pulse dos veces para obtener información de programa sobre el programa actual.

(▲/▼/◄/►/OK) – Le permite navegar en los menús de pantalla y ajustar las configuraciones de sistema de acuerdo con sus preferencias.

MENU – Para visualizar el menú OSD.

EXIT – Para salir de todos los menús.

BOTONES NUMÉRICOS – De 0 a 9 para seleccionar directamente un canal de TV.

- Para volver al último canal visualizado.

FAV - Para visualizar el menú de favoritos.

1. VOL ▲/▼ - Para disminuir/aumentar el nivel de sonido.

SUBTITLE – Para alterar el diálogo en el fondo de la pantalla (encendido/apagado).

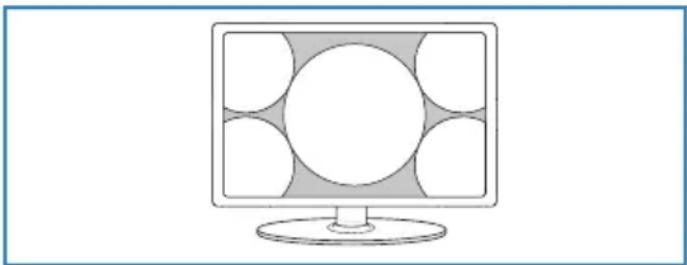

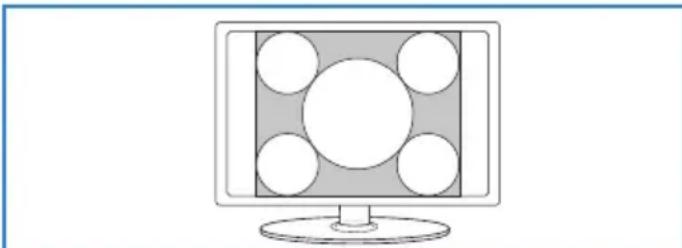

ASPECT – Para alterar la pantalla entre los diferentes

formatos de imagen.

AUDIO – Para alterar el idioma de audio

(si está disponible esta opción).

SLEEP – Pulse repetidamente para navegar por entre

las opciones del temporizador.

CH ▲/▼ - Para aumentar o disminuir el número del canal visualizado.

1. GOTO ^1 - Modo DVD - Para ir a un capítulo específico

A-B ^1 – Modo DVD - Pulse una vez para establecer el punto, pulse una segunda vez para volver al punto de origen

ANGLE ^1 – Modo DVD - seleccionar ángulo diferente de DVD (si está disponible)

REPEAT ^1 – Modo DVD - Repite la reproducción

D. DIS ^1 – Modo DVD - Para mostrar la información del disco actual

Zoom ^1 – Modo DVD - Zoom para aumentar el tamaño de imagen

-Modo de teletexto - Para cambiar el tamaño de la pantalla en el modo de teletexto

SIZE - Modo Teletexto - Para alterar el tamaño de visualización en modo Teletexto.

DISPLAY – Para apagar la pantalla cuando se escucha la radio

DVD SETUP 1 / TEXT - En modo DVD - Para mostrar el menú de configuración del DVD En modo de teletexto - Para entrar en el teletexto

D.MENU 1 / INDEX - modo DVD - Para mostrar el menú del disco DVD

- En modo de teletexto - Para mostrar la página de inicio

TITLE ^1 / REVEAL - modo DVD - Para mostrar el menú de títulos DVD- modo de teletexto * - Para mostrar u ocultar las palabras escondidas.

HOLD - modo de teletexto - Mantener la página actual.

S. MODE ^2 – Navegue entre las diferentes configuraciones de sonido.

P. MODE ^2 – Navegue entre las diferentes configuraciones de imagen.

1 - funciones disponibles sólo para los televisores con reproductor de DVD integrado
^2 - funciones disponibles sólo para los televisores sin reproductor de DVD integrado y PVR
^2 - funciones disponibles sólo para los televisores con PVR integrado

1

STANDBY TV/RADIO TV GUIDE MUTE EJECT ATV USB DVD

2

CI Card IN Entrada para tarjeta de Interfaz Común

Pure electrical connector diagram without any text, numbers, or symbols

VGA (PC) Audio In Entrada para audio de PC de 3,5mm

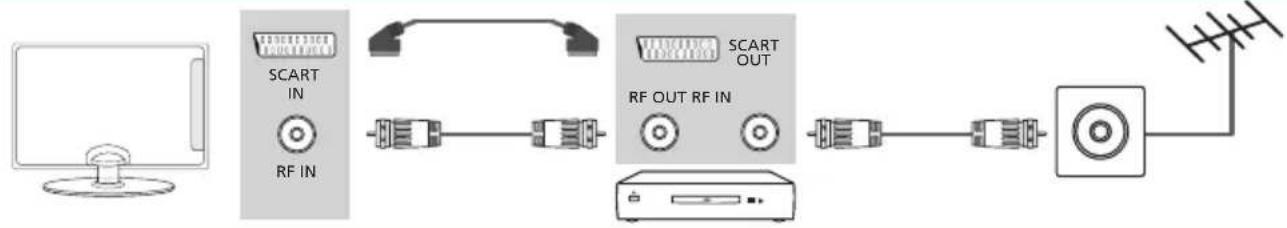

Conexión de Grabador/Reproductor de DVD, de Grabador de Vídeo o de una Caja de Tv por Cable/Satélite La Entrada/Raíz de TV debe estar confi gurada para SCART.

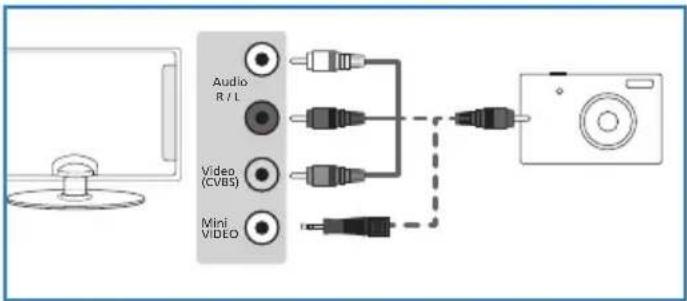

Conexión de Cámara de Vídeo, Máquina Fotográfica o de Consola de Juegos

La fuente debe estar confi gurada para Vídeo.

Audio R / L Video (CVBS) Mini VIDEO

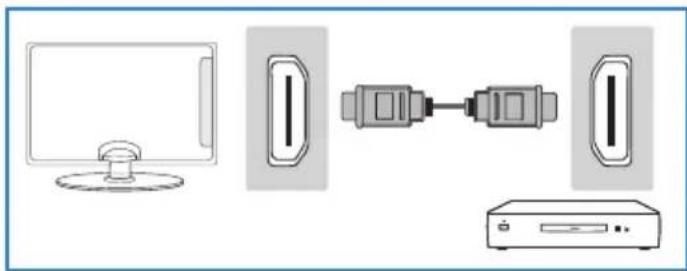

Conexión de un Dispositivo de Alta Definición (HD) Opción 1 – vía cable HDMI para HDMI

Un cable de HDMI puede transmitir vídeo y audio y le permite disfrutar del vídeo y audio de calidad digital con una mínima pérdida de calidad. La Entrada/Raíz de TV debe estar confi gurada para HDMI.

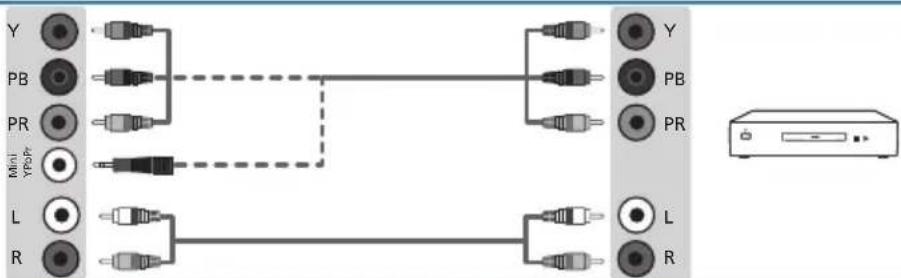

Opción 2 - a través del cable de componentes o cable mini-YPbPr

Si tiene un cable desde el dispositivo que tiene conectores ROJO, VERDE, AZUL, ROJO Y BLANCO, debe utilizar el adaptador "YPbPr para mini-YPbPr" para conectar a través de componentes (ver imagen) y por cable de audio (para el sonido). Si el dispositivo no está equipado con la entrada estándar YPbPr, use el conector mini-YPbPr. La fuente de señal debe ser parametrizada en "componentes".

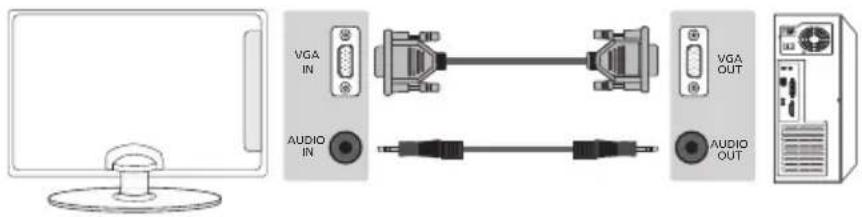

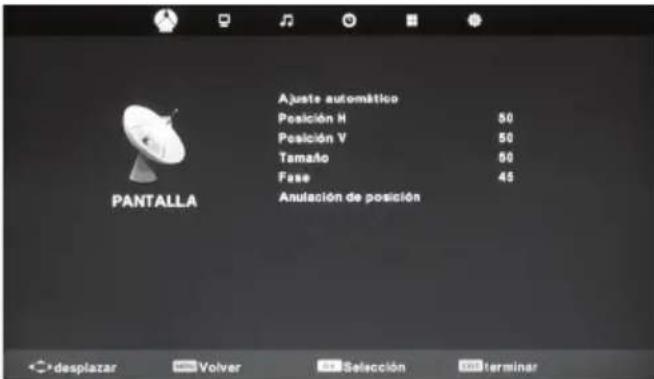

Conexión de la TV al PC (usando como monitor de computadora)

Conecte la entrada de VGA con la salida de la tarjeta gráfica del PC mediante un cable VGA (no suministrado) para el vídeo. Si usted desea utilizar los altavoces integrados de la televisión utilice un cable audio M/M de 3,5 mm entre la salida de audio del PC y la entrada de audio PC del televisor (cable no suministrado). La fuente de señal debe ser parametrizada a "VGA/PC".

VGA IN AUDIO IN VGA OUT AUDIO OUT

Manejo de menú TV

Navegación en el menú | Menu de canais | Menú de imagen

Navegación en el menú

SOURCE AV INFO i OK MENU EXIT

Para acceder a este menú, pulse el botón [MENU] en el mando a distancia. Para entrar en el menú pulse [OK]. Si desea efectuar alteraciones en alguna de las confi guraciones de origen, utilice los botones de navegación (▲/▼/◄/►). Para confi rmar cualquier confi guración pulse el botón [OK].

Para salir de este menú en cualquier momento, pulse el botón [EXIT].

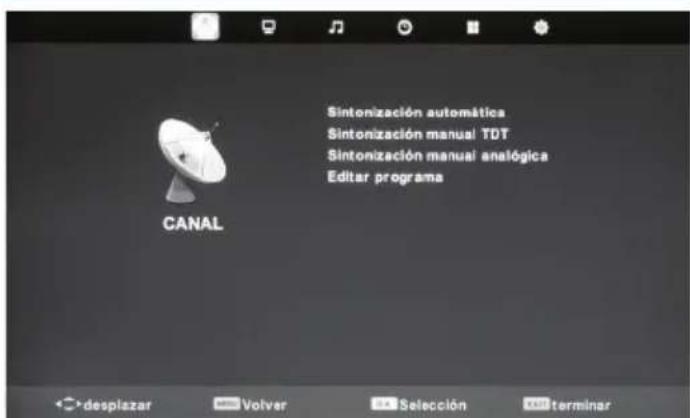

Menu de canais

Sintonización automática Sintonización manual TDT Sintonización manual analógica Editar programa CANAL desplazar Volver Selección terminar

Sintonización automática - le permite volver a sintonizar el televisor para todos los canales digitales, estaciones de radio digitales y canales analógicos.

Sintonización manual TDT- Le permite sintonizar manualmente su señal digital.

Sintonización manual analógica - Le permite sintonizar manualmente su señal analógico.

Editar programa - Le permite eliminar, saltar y añadir canales favoritos.

Editar programa 2 Sky Spts News 3 Sky Travel 4 UKTV History borrar Sort: A-Z chessz. Seltar Seguir Adicionar/Entel. Menu

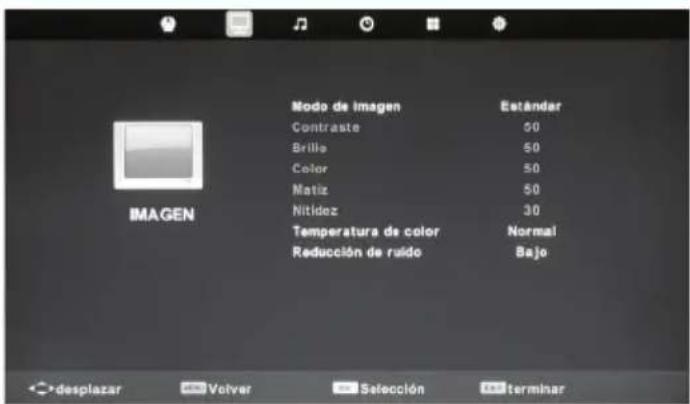

Menú de imagen

IMAGEN Mode de imagen Contraste Brillo Color Matiz Nitidez Temperatura de color Reducción de ruído Estándar 50 50 50 30 Normal Bajo desplazar Volver Selección terminar

Modo Imagen - Escoja entre las siguientes pre- confi guraciones.

Estándar Confi guraciones de origen

Dinámico Confi guraciones recomendadas para imágenes en movimiento rápido

Suave Para colores más claros y menos brillo

Personal Le permite alterar manualmente todas las confi guraciones

Eco-Hogar Consuma un 15% menos de energía.

Contraste - Altera el equilibrio entre negros y blancos.

Brillo - Aumenta o disminuye el brillo de la imagen.

Color - Aumenta el color de negros y blancos.

Matriz - Le permite aumentar o disminuir el nivel de tintos en la imagen.

Nitidez - Aumenta o diminuye la nitidez de la imagen.

Temperatura del Color - Escoja entre las siguientes pre- confi guraciones.

Normal Confi guraciones de origen

Cálido Aumenta los tonos rojos de la imagen

Frío Aumenta los tonos azules de la imagen

Reducción de Ruido - Escoja entre las siguientes pre- confi guraciones.

Desactivado Desactiva la reducción de ruido

Bajo Ajuste de sistema reducido

Medio Ajuste de sistema medio

Alto Ajuste de sistema máximo

De origen Configuraciones de origen

Consejo: si no pulsa ningún botón durante 10 segundos, saldrá del menú automáticamente. Puede alterar el límite de tiempo antes de que el menú se desactive automáticamente – vea la sección Duración del Menú.

Manejo de menú TV

Menú de sonido | Menú de hora | Menú de características

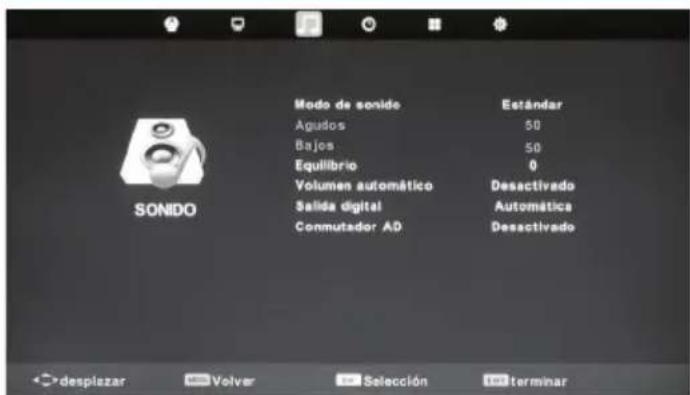

Menú de sonido

SONO Modo de sonido Estándar Agudos 50 Bajos 50 Equilibrio 0 Volumen automático Desactivado Salida digital Automática Commutador AD Desactivado despizar Volver Selección le terminar

Modo Sonido - Escoja entre las siguientes pre-configuraciones.

Estándar Confi guraciones de origen

Música Enfatiza la música sobre as voces

Película Ofrece sonido en directo y completo para películas

Personal Selecciona sus confi guraciones de sonido personales

Deporte Enfatiza el sonido para deportes

Consejo: los niveles de Agudo y Bajo únicamente pueden ser ajustados cuando el modo de sonido 'Personal' está seleccionado.

Agudo - Para ajustar la intensidad de alta frecuencia en el sonido.

Bajo - Para ajustar la intensidad de baja frecuencia en el sonido.

Equilibrio - Para alternar el sonido entre los altavoces izquierdo y derecho.

Nivel de Volumen Automático (AVL) - Cuando estivé seleccionado la opción "Encendido", el volumen se mantendrá a un nivel constante independientemente de la entrada/raíz.

Salida Digital - Esta es la salida Audio COAXIAL digital. Escoja entre las siguientes opciones:

Apagado Apagado

Automático Selecciona automáticamente las mejores confi guraciones

PCM Seleccione esta opción si está conectado a un sistema de Hi-Fi Estéreo vía cable coaxial (O PCM (Pulse-code modulation) es una representación digital de una señal analógica)

Conmutador - Aumente o disminuya el volumen general.

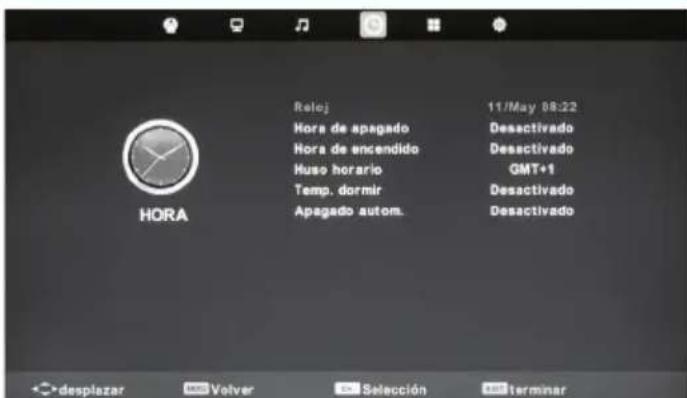

Menú de hora

HORA Reloj Hora de apagado Hora de encendido Huso horario Temp. dormir Apagado autom. 11/May 08:22 Desactivado Desactivado GMT+1 Desactivado Desactivado desplazar Volver Selección terminar

Reloj - Confí gure la hora y la fecha.

Hora de apagado - Le permite configurar un tiempo específico para que su TV se apague.

Hora de encendido - Le permite confi gurar un tiempo especifi co para que su TV se encienda. El canal que será emitido será el que estaba sintonizado anteriormente y también el nivel del volumen. Puede confi gurar esta función para que se repita todos los días o en un determinado día.

Fuso Horario - Altere el fuso horario actual.

Standby Automático - Active y desactive la función.

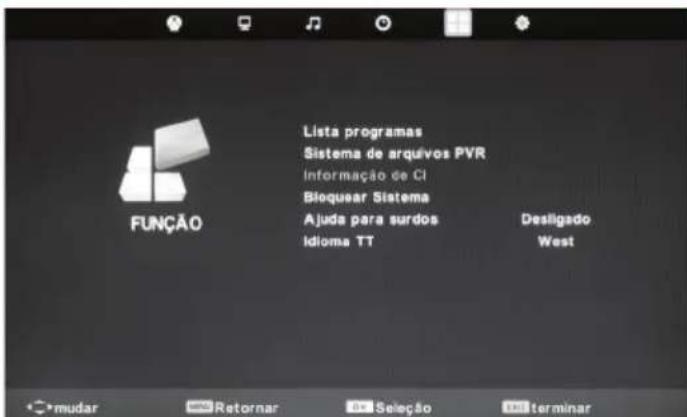

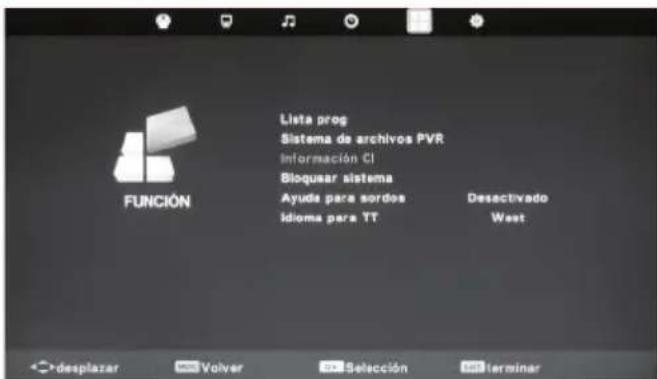

Menú de características

LISTA prog Sistema de archivos PVR Información CI Bloquar sistema Ayuda para sordos Desactivado Idioma para TT West desplazar Volver Selección terminar

Lista de Programación - Lista sus llamadas de atención sobre programas.

Sistema de archivos PVR - Controla el sistema de archivos del dispositivo USB conectado y muestra información sobre el resultado de control.

Información CI - Los servicios "Pay per view" requieren la inserción de un "smartcard" en la TV. Si subscribe un servicio "Pay per view" la operadora le suministrará una "CAM" y un "smartcard". La "CAM" podrá entonces ser introducida en la Porta de Interfaz Común (Entrada para Tarjeta CI).

Bloqueo de Sistema - Le permite bloquear o desbloquear el menú. Se le pedirá una clave de 4 dígitos. Utilice el botón ◀ para cancelar la inserción de la clave. Utilice el botón ▶ para limpiar. La clave de origen es 0000.

Ayuda para sordos - si la señal proporciona soporte para la personas con problemas de audición, los subtítulos pueden mostrarse pulsando "Subtítulo". Al activar esta opción y al cambiar a un canal con soporte para gente con problemas de audición, los subtítulos auditivos se activan automáticamente.

Idioma para TT - configuración de codificación para la correcta visualización de caracteres de teletexto.

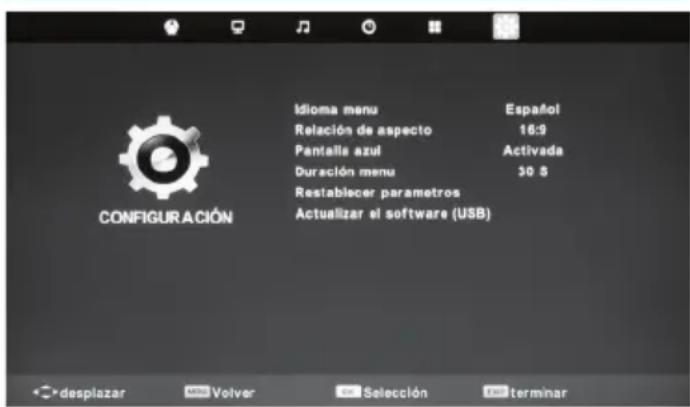

Menú de confi guración

IDIOMA MENU Relación de aspecto Pantalla azul Duración menu Restablecer parametros Actualizar el software (USB) Español 16:9 Activada 30 S desplazar Volver Selección Terminar

Idioma del menú - Le permite alterar el idioma del menú.

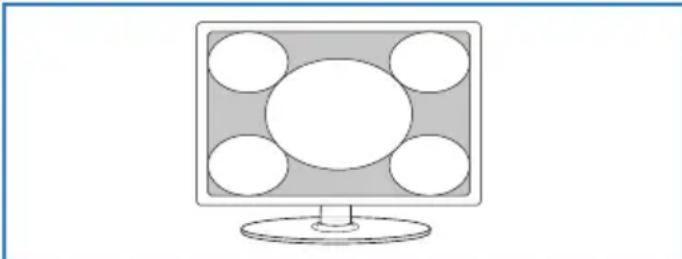

Relación de aspecto - El formato de la imagen puede variar de acuerdo con el canal/emisión. Existen algunas opciones diferentes para satisfacer sus necesidades.

Auto - Exhibe automáticamente el mejor formato de imagen. La imagen está en la posición correcta. Podrá haber líneas negras en el fondo/parte superior y/o en los lados.

Original - Exhibirá la imagen de la emisora sin ninguna alteración.

Zoom - La imagen está en la proporción correcta pero será aumentada para rellenar la pantalla.

4:3 - Exhibe la imagen 4:3 en tamaño original. Las barras laterales aparecerán mostradas para rellenar la pantalla16:9.

16:9 - Llena la pantalla con una señal 16:9.

14:9 - Exhibe la imagen 14:9 en la proporción correcta. Como resultado las barras laterales aparecerán en la pantalla.

Pantalla Azul - Altera el fondo cuando no hay entrada entre un fondo claro y azul (Únicamente disponible en algunas fuentes).

Duración del Menú - Le permite ajustar la cantidad de tiempo de permanencia del Menú On Screen en la pantalla antes de que este desaparezca.

Reconfi gurar para confi guraciones de origen

Reconfigurar Sistema de Menú - Esta función reconfigura los menús para las confi guraciones de origen.

Reconfi gurar Canales de TV - Esta función limpia todos los canales de TV del televisor.

Actualización de Software (USB) - De vez en cuando, podremos lanzar un nuevo fi rmware para mejorar el funcionamiento del televisor (disponible para descarga). Este menú le permite instalar el nuevo software/fi rmware en el televisor. Tendrá más detalles específi cos sobre cómo efectuar este paso al abrir el fi rmware. Contacte con la línea de apoyo o consulte en la sección de 'apoyo al producto' en la página web.

Manejo de menú TV

Confi guraciones del ordenador | 7 Días de TV Guía | Grabación USB\*

Confi guraciones del ordenador

Ajuste automático Posición H 50 Posición V 50 Tamaño 50 Fase 45 PANTALLA Anulación de posición

Ajuste Auto - Le permite confi gurar automáticamente el televisor para que pueda ser utilizado como un monitor de ordenador.

Disposición H - Altera la posición horizontal de la imagen.

Disposición V - Altera la posición vertical de la imagen.

Tamaño - aumenta el tamaño de la imagen.

Fase - Para ajustar el tiempo de atraso de la fase para reducir el ruido de la imagen.

Reconfi guración de Posición - Retoma las confi guraciones originales.

Consejo: si deja el ordenador inactivo por un determinado período de tiempo, el televisor pasará a estado de hibernación (la pantalla se apagará para ahorrar energía). Para encender nuevamente, pulse el botón Standby.

7 Días de TV Guía / Grabaci- ón USB

GUÍA DE PROGRAMAS 08:00 - 09:00 11 May 2005 Sky News introduces the latest news headlines, comprehensive weather reports, financial updates and a daily newspaper check. [S] 11 May 2005 08:21 1 Sky News 2 Sky Spts News 3 Sky Travel 4 UKTV History * Grabación 08:00-09:00 Sunrise 09:00-09:30 Sunrise 09:30-19:00 Michael Jackson Trial 10:00-13:00 Sky News Today 13:00-14:00 Sky News 14:00-14:30 Sky News 14:30-15:00 Michael Jackson Trial 15:00-16:00 Sky News ● Recorder ● El cílline día ● Dis siguiente ● Despiazar ins. ● Display ● terminar

La Guía de TV está disponible en el modo de TV Digital. Suministra información sobre los programas que están siendo emitidos (cuando sea compatible con el canal digital). Puede ver la hora de inicio y fi n de todos los programas y en todos los canales para los 7 días siguientes y puede confi gurar llamadas de atención.

1. Pulse [TV Guide]. Los siguientes 7 días de la guía de TV aparecerán.

2. Navegue por el menú utilizando ▼▲▶◀ Ahora puede:

Grabar un programa pulsando ROJO. *

Establecer un aviso pulsando VERDE.

Ver día anterior pulsando AMARILLO.

Ver el día siguiente pulsando AZUL.

1. Pulse [EXIT] para salir de la Guía de TV 7 días.

Nota: Este televisor está diseñado para funcionar con memorias USB de hasta 32GB. Es posible usar un Pen Drive USB o una unidad de disco duro portátil USB de mayor capacidad, sin embargo, debe estar formateado con el sistema de archivos FAT32 para que funcione correctamente. En el momento de la impresión de esta guía del usuario, ordenadores con Windows XP / Vista sólo son capaces de formatear hasta 32 GB, por lo que necesitará un programa/ utilitario para formatear discos de mayor capacidad.

Grabación USB - modo digital / TDT \*

Este televisor integra la posibilidad de instalar un dispositivo USB para grabación de programas. Esta función está disponible en modo TDT / digital cuando se utiliza junto con un Pen Drive USB o disco duro USB. Los beneficios de esta función son los siguientes:

- Pausa del programa en vivo y reproducción, avance rápido y rebobinado (de la televisión en directo).

- Un botón de grabación, si decide que desea grabar el programa actual o programar una grabación desde la Guía de TV de 7 días.

Debido a la naturaleza del producto, es necesario utilizar una Pen Drive USB de alta velocidad (como el televisor lee y escribe en la memoria al mismo tiempo, algunas tarjetas de memoria pueden ser inadecuadas).

Especifi cación mínima - Pen Drive USB

Velocidad de lectura	20 MB/s (mega bytes por segundo)
Velocidad de escritura	6 MB/s (mega bytes por segundo)

Si desea utilizar un disco duro portátil USB de capacidad superior a 32 GB, por favor refiérase a la sección de preguntas frecuentes en la parte posterior de esta guía.

Manejo de menú TV

Pausa en directo\* | Modo USB / Reproductor multimedia

Pausa en directo (Time Shift) \*

La pausa de la emisión en directo es muy simple.

• Pulse el botón de reproducción / pausa y pausa la televisión y el contenido en directo se grabará. Para volver a ver el contenido prensa la reproducción / pausa de nuevo.
• Prensa rápida hacia adelante para avanzar en una grabación (es decir, saltarse los anuncios).
• Pulse rebobinar para volver en una grabación (es decir, si usted rápidamente transmitió demasiado lejos).

AVISO: Este televisor incluye un sintonizador de TV, por lo que sólo se puede grabar el canal que está viendo o grabar un canal mientras el televisor está en modo de espera.

Un Botón de grabación

En cualquier momento usted puede decidir para grabar el canal actual que está viendo. Para ello es necesario pulsar el botón [REC].

AVISO: Este televisor incluye un sintonizador de TV, por lo que sólo se puede grabar el canal que está viendo o grabar un canal mientras el televisor está en modo de espera.

Nota: La función de grabación USB sólo es disponible en modo de televisión digital (TDT). Debido a las leyes sobre derechos de autor, copia ilegal y grabación, no es posible grabar a / de cualquier otra fuente de entrada / salida.

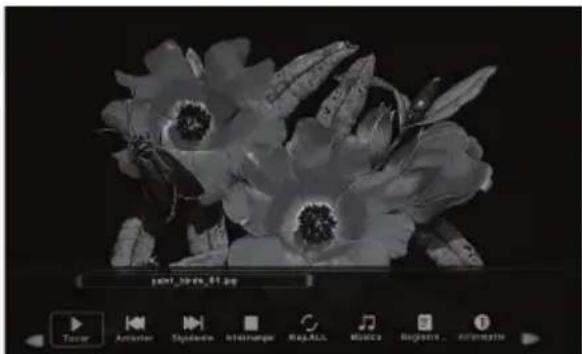

Modo USB / Reproductor multi-media

El modo USB permite la reproducción de varios tipos diferentes de contenido que haya almacenado en su PenDrive USB.

Al pasar a la fuente USB aparecerá la pantalla de menú anterior. El contenido estará dividido en Fotografía, Música, Película y Texto según el tipo de archivo.

USB 2.0 FOTO MUSICA PELICUL TEXTO

1. Puede navegar por los menús utilizando los botones de navegación ▲/▼/◄/► Para confirmar el elemento que desea reproducir/visualizar pulse el botón [OK].

FOTO Volvo C

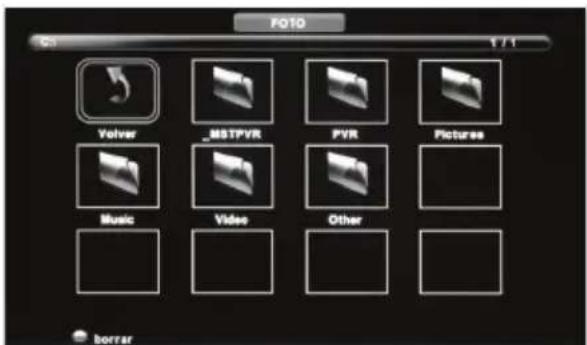

1. Seleccione el drive deseado. (Si su drive sólo tiene una partición, únicamente podrá ver un elemento).

F010 Volvo _MSTPVR PVR Pictures Music Video Other borrar

1. Puede ahora acceder al elemento. Pulse OK para visualizar.

o seleccionado (i) y utilizando ▲/▼/◄/► y pulse [OK].

Para acceder a este menú, pulse el botón [ D. SETUP] en el mando a distancia.

Si desea realizar cambios en los parámetros por defecto, utilice los botones ▲ ◀ ▼ ▶. Para confirmar, pulse [OK] Para salir del menú, pulse [EXIT].

Confi guración General

Pantalla de TV

4:3 PS formato tradicional, de uso frecuente en las viejas películas

4:3 LB formato tradicional que se adaptó para la pantalla ancha

16:9 Formato de pantalla ancha

Idioma de OSD - Para determinar el idioma del menú de DVD.

Confi guración de Áudio

Configuracion de Altavoces

I/D Lt/Rt downmix

Estéreo Stereo downmix

Configuracion de Dolby Digital

Dual Mono

Estéreo Los dos canales de audio (por defecto)

L-Mono Señal Mono solo en el canal izquierdo

R- Mono Señal Mono solo en el canal derecho

Mix Mono Señal Mono en ambos canales

Dinámico - Para aumentar / disminuir el rango dinámico del sonido digital.

* - Disponible en los modelos con DVD integrado.

Páge de Preferencias

Tipo de TV

TV PAL	Estándar en Europa Central
Multi	Formato Multisync
TV NTSC	Utilizado en Norte America, Japón, etc...

Por Defecto - Para restablecer los ajustes de fábrica

General	Me gustaría tener un sonido más alto conectando altavoces adicionales.	Dependiendo de las conexiones y del modelo de la TV, es posible conectarla a un amplifi cador externo o a un sistema de sonido (sujeto a las conexiones/entradas en el dispositivo) de la siguiente forma:1) Conecte un cable COAXIAL de la salida COAXIAL de la TV a la entrada COAXIAL de su amplifi cador/sistema de sonido2) Conecte una clavija de 3,5mm al cable audio L/R* de la clavija de auriculares que encontrará en la TV (donde proceda) a la entrada L/R de su amplificador/sistema de sonido. Por favor tenga en cuenta que el sonido de los altavoces de la TV será desactivado.3) En los modelos seleccionados podrá conectar un interruptor de entrada/salida SCART* con un cable audio L/R adicional* a la clavija SCART de la TV y a la Entrada Audio L/R de su amplifi cador/sistema de sonido.Por favor tenga en cuenta que, debido a derechos de autor, no será posible crear una salida de vídeo/sonido de la TV para ciertas fuentes (ej.: HDMI, DVD, etc.).*los cables e interruptores mencionados están disponibles para compra en separado o en venta de segunda mano.
General	¿Por qué algunas opciones en el menú no están disponibles y aparecen en gris?	Algunas opciones únicamente están disponibles para algunas fuentes, como HDMI o PC/VGA. Estas no estarán disponibles para otras fuentes en las que no tienen efecto.
TV	Sintonicé la TV Digital TV pero no recibo ningún canal o todos los canales que recibo sufren caídas de señal	1) Verifi que si está en una área en la que exista recepción de señal TDT.2) Verifi que que está utilizando una antena que pueda recibir una buena señal digital.En la mayoría de los casos, necesitará una antena exterior de alto alcance/banda larga.En zonas en las que exista una excelente cobertura TDT, podrá utilizar una antena tipo loft, pero es muy probable que también necesite conectar un amplifi cador entre la parte trasera de la TV y la clavija de la antena de TV. Infelizmente, para recibir una señal digital sufi cientemente buena, no será posible utilizar una antena portátil/de interior.
TV	Sincronicé nuevamente mi televisor pero cuando la apago no memoriza los canales.	Complete como en la primera instalación. Por favor, para ello, consulte la sección Menú de Confi guración.
Grabador VCR/DVD	Conecté la TV a mi grabador VCR o DVD a través del SCART pero no graba.	Además de la conexión a través de SCART, debe conectar el cable de antena del enchufe de la pared a su Grabador VCR/DVD y otro cable de antena del Grabador VCR/DVD a la TV.
Consolas de Juego	Conecté mi PS3 a la TV a través del HDMI, pero no recibo ninguna imagen o sonido en mi Televisor.	1) Asegúrese de que la raíz de la TV está confi gurada para HDMI.2) Verifi que que las confi guraciones de su PS3 están en conformidad con las indicadas en el manual de instrucciones de la PS3.
Consolas de Juego	Conecté mi Xbox 360 a la TV a través de Cables de Componente (Rojo, Verde y Azul) pero no recibo ningún sonido.	Los cables de componente únicamente suministran imágenes HD. Para tener sonido necesitará conectar los cables audio Rojos y Blancos en la Xbox a las entradas Rojas y Blancas que encontrará en la parte trasera de la TV. Por favor consulte la sección Conexiones.
Modo USB	Introduje mi Pen Drive USB pero la TV no la reconoce.	Asegúrese de que la Pen Drive USB está formateada para el tipo FAT32.
Modo USB	Estoy utilizando un disco USB portátil.	Si pretende utilizar un disco USB portátil superior a 32Gb, por favor tenga en cuenta que éste debe estar formateado para el sistema de archivo FAT32 para que así pueda funcionar con esta TV. Los sistemas operativos Windows XP/Vista únicamente son capaces de formatear hasta 32Gb, por lo que necesitará un programa/utilitario para formatear discos de mayor capacidad. Por favor consulte la página web para obtener más información.
Bloqueo de Sistema	Alteré la clave en el televisor pero la he olvidado.	Existe una clave principal (4711) para acceder al menú de TV y reconfi gurar la clave normal.
USB de grabación	Cuando se utiliza el USB para grabar 'rompe' la imagen o la pérdida de la experiencia del sonido.	Verifi ca en el dispositivo de memoria USB los requisitos mínimos de velocidad de lectura - 20 MB / s (mega bytes por segundo), velocidad de escritura - 6 MB / s (mega bytes por segundo).
Sistema de bloqueo	He cambiado la contraseña en la televisión y ahora lo he olvidado.	Existe una contraseña maestra de 4711, para acceder al menú de TV y restablecer la contraseña normal.

* - Somente para modelos com sintonizador DVB-C

BOTÕES NUMÉRICOS – De 0 a 9 para seleccionar directamente um canal de TV.

CI Card IN Entrada para tarjeta de Interfaz Común

Pure electrical connector diagram without any text, numbers, or symbols

VGA (PC) Audio In Entrada para audio de PC de 3,5mm

Menu de características
