MANUAL DE UTILIZADOR T25T4N0 NEFF

Ø MINIMO RECIPIENTE Ø MÁXIMO RECIPIENTE

Se o símbolo aparece na placa de características do seu aparelho, siga as seguintes instruçoes: 4*45&." %& 3&$0-)" & 7"-03*;"A=0 %04 &26*1".&/504 81CONTEÚDO Advertências de Segurança Assim apresenta-se a sua placa de fogão Queimadores a gás Diâmetros dos recipientes recomendados Conselhos de cocção Advertências de Uso Sobre a cocção Sobre a limpeza e a conservação Situações anómalas Condições de garantia Função despertador Programado Outras funções O visor digital

96Advertências de Segurança Leia atentamente este Manual de uso para cozinhar com este aparelho de uma maneira efectiva e segura. Segundo a norma vigente, a instalação e transformação de gás apenas pode ser realizada por um técnico autorizado oficialmente. Antes de instalar a sua nova placa de fogão, verifique se as medidas são as correctas. Este aparelho não deve ser ligado a um dispositivo de evacuação dos produtos de combustão. As seguintes instruções unicamente são válidas para os países cujo símbolo aparece no aparelho, sendo necessário observar as instruções técnicas para a adaptação do mesmo às condições de utilização do país. É indispensável que o lugar previsto para a instalação do aparelho disponha da ventilação regulamentar em perfeito estado de uso. (Normas Básicas de Instalação de Gás em Edifícios Habilitados publicado no Boletim oficial do Estado espanhol (BOE) nº 281,24-11-93) Não permita que o aparelho permaneça exposto a fortes correntes de ar, já que poderiam apagar os queimadores. Este aparelho sai da fábrica configurado para o tipo de gás que se indica na placa de características. Se for necessário realizar uma alteração, ligue para o nosso serviço de assistência técnica. Jamais manipule o interior do aparelho. Se for necessário, contacte o nosso serviço de assistência técnica. Guarde bem as instruções de uso e montagem para poder entregá-las juntamente com o aparelho, se o mesmo muda de dono. Não ponha em funcionamento um aparelho danificado. As superfícies de aparelhos de calefacção e cocção aquecem-se durante o funcionamento. Portanto, trabalhe com atenção. Mantenha o aparelho afastado das crianças. 83Utilize o aparelho unicamente para preparar alimentos, nunca como calefacção. Gorduras e óleos aquecidos excessivamente podem inflamar-se facilmente. Por isto, a preparação de alimentos com óleos e gorduras, como, por exemplo, batatas fritas, devem ser vigiadas. Jamais deite água se a gordura ou o óleo inflamarem- se PERIGO! de queimaduras, cubra o recipiente para sufocar o fogo e desligue a zona de cocção. Em caso de avaria, corte a alimentação de gás e electricidade do aparelho. Para a sua reparação, contacte o nosso serviço de assistência técnica. Não coloque recipientes deformados que se mostrem instáveis sobre as placas e os queimadores, para evitar que os mesmos possam virar acidentalmente. Se uma torneira se emperrar, não deverá forçá-la. Ligue imediatamente para o nosso serviço técnico oficial, para que proceda à sua reparação ou substituição. Durante a utilização da sua placa de fogão a gás, evite as correntes de ar e derramar líquidos frios. Isto poderia provocar a ruptura do vidro. Os gráficos representados neste manual de instruções servem apenas de referência. SE AS DISPOSIÇÕES EM QUESTÃO NÃO FOREM CUMPRIDAS, O FABRICANTE REJEITA TODO O TIPO DE RESPONSABILIDADE.

Não use máquinas que limpam a vapor na placa de cozedura há risco de choque eléctrico.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, ou que não possuam experiência ou conhecimentos, excepto se tiverem supervisão ou instruções relativas ao uso do aparelho disponibilizadas por uma pessoa responsável pela sua segurança.

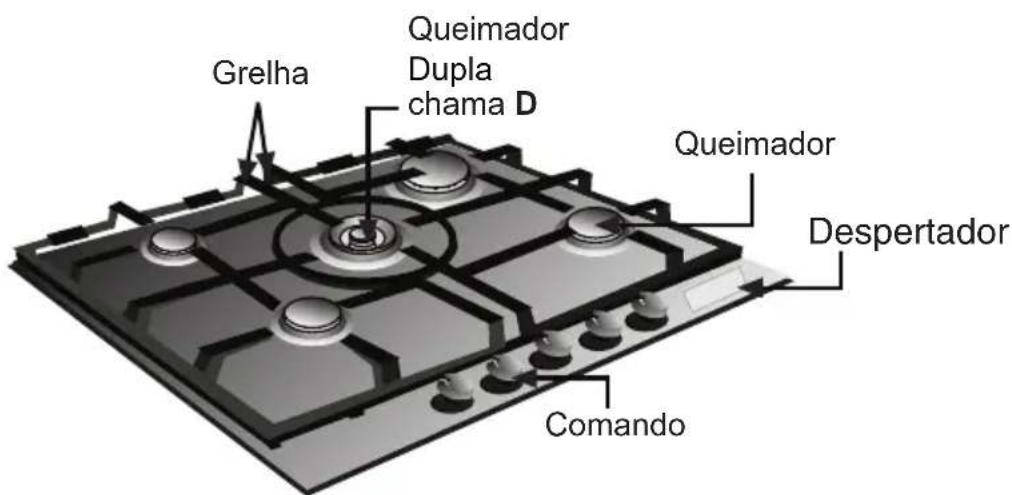

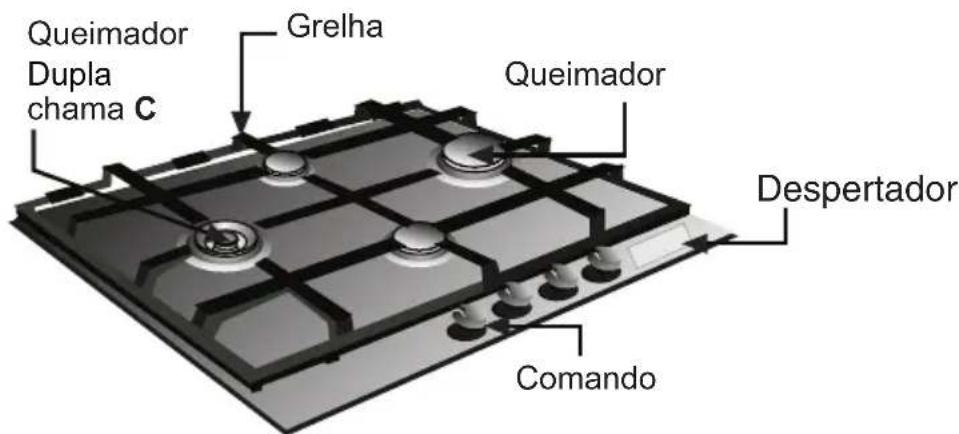

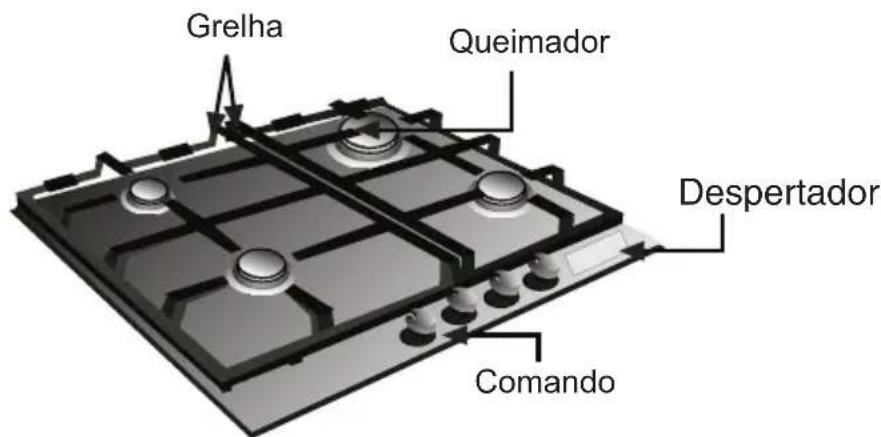

Não deixe o aparelho a funcionar sem vigilância.Assim apresenta-se a sua placa de fogão: Grelha Queimador Comando Grelha Queimador Comando Queimador Dupla chama C Grelha Queimador Comando Queimador Dupla chama D Despertador Despertador Despertador 85Queimadores a gás Cada botão de accionamento do forno ou do painel de comandos tem indicado o queimador que controla. Fig. 1. Para ligar um queimador, prima o botão do queimador pretendido e gire-o para a esquerda, até à posição máxima e mantenha-o nessa posição durante uns segundos, até que o queimador acenda. A seguir, solte-o e seleccione a posição pretendida. Se não acende, repita a operação. Se a sua placa de fogão não possui nenhum tipo de acendimento automático, aproxime algum tipo de chama (isqueiro, palito de fósforo, etc.) do queimador. Se as bugias estiverem sujas o acendimento será defeituoso; mantenha sempre a máxima limpeza. Para isto, utilize uma pequena escova, tendo em conta que a bugia não deve sofrer fortes impactos. Se a sua placa de fogão tem queimadores que incorporam válvulas de segurança que impedem a saída de gás em caso de apagamento acidental dos queimadores, proceda ao acendimento do mesmo modo, mas mantendo o botão pressionado até que se produza o acendimento e, a seguir, continue a premi-lo durante uns segundos estando a chama já acesa. Se não se produz o encendimento repita a operação, mas, desta vez, mantenha o botão pressionado durante uns 10 segundos. Ao realizar esta operação, o sistema de acendimento funcionará novamente, isto é totalmente normal. A sua moderna e funcional placa de fogão dispõe de torneiras progressivas que permitem encontrar, entre a chama máxima e a mínima, a regulação ideal. Segundo o modelo, a sua placa de fogão pode incorporar um queimador de dupla chama, muito prático e (todos os tipos de iguarias asiáticas), etc. de dupla chama tipo B, C ou D, disporá de umas torneiras que permitem controlar independentemente a chama interna e externa. Descrição de funcionamento Fig. 2. O uso do aparelho a gás produz calor e humidade no local onde o aparelho se encontra instalado. Deve, portanto, garantir-se uma boa ventilação na cozinha: manter abertos os orifícios de ventilação natural ou instalar um dispositivo de ventilação mecânica (extractor de fumos). O uso contínuo do seu aparelho pode requerer uma ventilação adicional, por exemplo, abrir uma janela (sem produzir correntes) ou incrementar a potência da ventilação mecânica, se existir. A coroa interna arde à mínimapotência.A coroa interna arde àmáxima potência.A coroa externa arde à mínimapotência; A coroa interna arde àmáxima potência. Fig. 2 Ambas as coroas (externa e interna)ardem à máxima potência. Fig. 1. Se a sua placa de fogão está equipada com um queimador cómodo para cozinhar com tachos grandes, Wok chinês

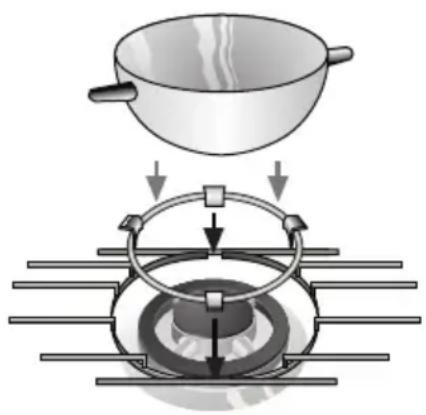

Após uma operação de 6 horas, o aparelho desliga-se automaticamente. Rodar todos os manípulos de regulação para a posição de seguida pode ligar-se de novo o aparelho. Para apagar, gire o botão para a direita até à posição .Diâmetro recomendado para os recipientes (cm) Segundo modelo: Segundo o modelo, é imprescindível acrescentar uma grelha adicional no queimador de dupla chama ao utilizar recipientes com diâmetro superior a 26 cm, chapas de assar, tachos de barro e todos os recipientes côncavos (Wok chinês, etc) Fig. 2. Grelha cafeteira: Segundo o modelo, o seu aparelho pode incluir uma grelha adicional para cafeteira, exclusivamente para o queimador auxiliar para ser usada com recipientes com diâmetro inferior a 10 cm. O fabricante não assume qualquer responsabilidade se não se utiliza ou se utiliza incorrectamente estas grelhas adicionais. Grelhas adicionais: Fig. 2 22 cm > 22 cm Rápido Semi-rápido Auxiliar Dupla chama C: 3,80 kW Dupla chama D: 4,25 kW 16 cm 22 cm 22 cm 14 cm 12 cm 28 cm 22 cm 28 cm 26 cm 20 cm 14 cm QUEIMADOR

A produção de uma chama de cor laranja é normal, ocorrendo sempre que há pó no meio ambiente, quando há um derrame de líquidos, etc.Estes conselhos servem apenas de referência Conselhos de cocção: Muito forte Forte Médio Brando Dupla chama Rápido Semi-rápido Auxiliar Ferver, cozinhar, assar, dourar, arrozes, iguarias asiáticas (Wok). Reaquecer e manter quentes: Pratos preparados, pratos cozidos. Escalope, bife, omeleta, frituras. Arroz, bechamel, guisado. Cocção ao Vapor: Peixes, hortaliças. Batatas ao vapor, hortaliças frescas, sopas consistentes, massas. Reaquecer e manter pratos cozidos e preparar iguarias delicadas. Cozinhar: Guisados, arroz com leite, calda de caramelo. Descongelar e cozinhar lentamente: Legumes, frutas, produtos congelados. Preparar/ derreter: Manteiga, chocolate, gelatina. 88Função despertador O despertador é um relógio electrónico que serve paraprogramar a função de relógio de contagem decrescentee a função de relógio de cozedura para dois queimadoresda placa de cozedura.A função de relógio de contagem decrescente pode serusada independentemente de outras prestações. Talsignifica que pode ser programada mesmo que a placade cozedura esteja desligada.A função de relógio de cozedura pode ser usada paraapagar qualquer um dos queimadores da placa decozedura de forma automática.Você pode usar esta função para programar um períodode tempo de até 99 minutos. Esta prestação pode serefectuada independentemente de outras prestações. ORELÓGIO DE CONTAGEM DECRESCENTE NÃODESLIGA NENHUM QUEIMADOR.1. Toque uma vez no símbolo W. O visor mostrará a seguinte imagem para programar o tempo desejado.A contagem decrescente iniciar-se-á depois de poucossegundos.O visor mostrará sempre o tempo restante do primeiroprograma que vai terminar.Um sinal acústico ouve-se durante 30 segundos, é mostrado no visor.Toque em qualquer símbolo, o sinal acústico pára e ovisor apaga-se.O novo período de tempo programado iniciar-se-á apósalguns segundos. Relógio de contagem decrescente Procedimento deprogramaçãoQuando o tempoprogramado tiverterminadoAlteração do tempoprogramado

Toque no símbolo W e altere o tempo utilizando - ou + nos 5 segundos seguintes. 89Toque no símbolo W e altere o tempo em 00 utilizando O indicador desaparece em poucos segundos oumostrará o tempo restante do programa seguinte.O relógio de contagem decrescente não continua atrabalhar depois de um corte de energia eléctrica.Pode programar uma duração de até 99 minutos.Introduzir um determinado tempo para o queimadordesejado. Quando o tempo desejado tiver terminado, oqueimador apagar-se-á automaticamente.O queimador deve estar ligado.1. Toque uma vez no símbolo W. O visor mostrará a seguinte imagem

2. Toque uma segunda vez no símbolo W. O visormostrará durante um segundo a configuração da sua

placa de cozedura 00. De seguida, toque no símbolo W para seleccionar o queimador desejado. 3. Uma vez seleccionado o queimador desejado, toqueprogramar o tempo desejado.Pode programar, mediante esta sequência, qualquerqueimador da sua placa de cozedura. SÓ PODERÁTER 2 QUEIMADORES PROGRAMADOS DECADA VEZ.O programa iniciar-se-á depois de poucos segundos ouao seleccionar outro queimador.O visor mostrará sempre o tempo restante do primeiroprograma que vai terminar. Cancelamento do programa Indicação Programação de um queimador para que se apague automaticamente. Relógio de cocção

o símbolo - ou +.nos símbolos - ou + nos 5 segundos seguintes para 90Quando o tempo programado tiver terminado, oqueimador apaga-se, um sinal acústico soa durante 30 segundos, 00 é mostrado à direita no visor e à esquerda os pontos giram.Toque em qualquer símbolo, o sinal acústico pára e ovisor apaga-se.GIRE O REGULADOR DOS QUEIMADORES, QUEFORAM APAGADOS PELO DESPERTADOR, ATÉ ÀPOSIÇÃO 0.Toque no símbolo W, seleccione o queimador esegundos seguintes.O novo período de tempo programado iniciar-se-á apósalguns segundos.Toque no símbolo W, seleccione o queimador e altere desaparece em poucos segundos ou mostrará o temporestante do programa seguinte.A função de temporizador não continua a trabalhardepois de um corte de energia eléctrica.Pode programar uma duração de até 99 minutos.Se quiser verificar os períodos de tempo programados,toque no símbolo W e poderá ver todos os programas. Quando o tempo programado tiver terminado Alteração do período de tempo programado Cancelamento do programa Indicações Outras funções

altere o tempo usando o símbolo - ou + nos 5 o tempo em 00 utilizando o símbolo - ou +. O indicador

Bloqueio dos botões do temporizador Pressione o símbolo 0, pelo menos, durante 4 a seguinte mensagem˜–. De seguida, o ecrã voltará a mostrar a informação dos programas. Se esta função estiver activada sempre que tocar em qualquer símbolo ouvirá um som e ˜– aparecerá no ecrã.Para desactivar o bloqueio, volte a pressionar o segundos. Será emitido um som e o ecrã mostrará símbolo 0, pelo menos, durante 4 segundos.A sua placa de cozedura possui um sistema de protecçãopara a electrónica do seu despertador. Quando seatingem temperaturas elevadas na parte electrónica dodespertador, o sinal H alterna-se com a informação dos programas em execução e os queimadorespermanecerão em funcionamento. Se a temperaturabaixar para níveis aceitáveis, o sinal H desaparecerá. Se a temperatura atingir os limites máximos admitidos,o seu despertador apagará todos os queimadores dasua placa de cozedura, como medida de protecção, eo visor mostrará, de forma alternada, o sinal H e os tempos restantes dos programas que estavam emexecução e que foram interrompidos. Os controlos ficarãobloqueados até que a temperatura baixe e atinja umnível aceitável. Espere uns minutos e volte a utilizar asua placa de cozedura.Se no seu despertador estiver a ser executado algumprograma e se houver uma falha no abastecimento deenergia eléctrica, como medida de protecção, apagar-se-ão os queimadores programados. Assim que oabastecimento de energia eléctrica for restabelecido, ovisor mostrará a mensagem P0. Para poder utilizar novamente o despertador, toque em qualquer um dossímbolos, o visor apagar-se-á e a sua placa de cozeduraestará pronta para ser programada.A mensagem P0 surge também na primeira vez queliga a sua placa de cozedura à rede eléctrica. Paracomeçar a utilizar o despertador, toque em qualquer umdos símbolos, o visor apagar-se-á e a sua placa decozedura estará pronta para ser programada.Sempre que cair água nos sensores, o sistema emiteum som.O sistema não funcionará se for manipulado com o dedohúmido.Protecção contra oexcesso detemperaturaProtecção contra afalha de energiaeléctricaIndicações

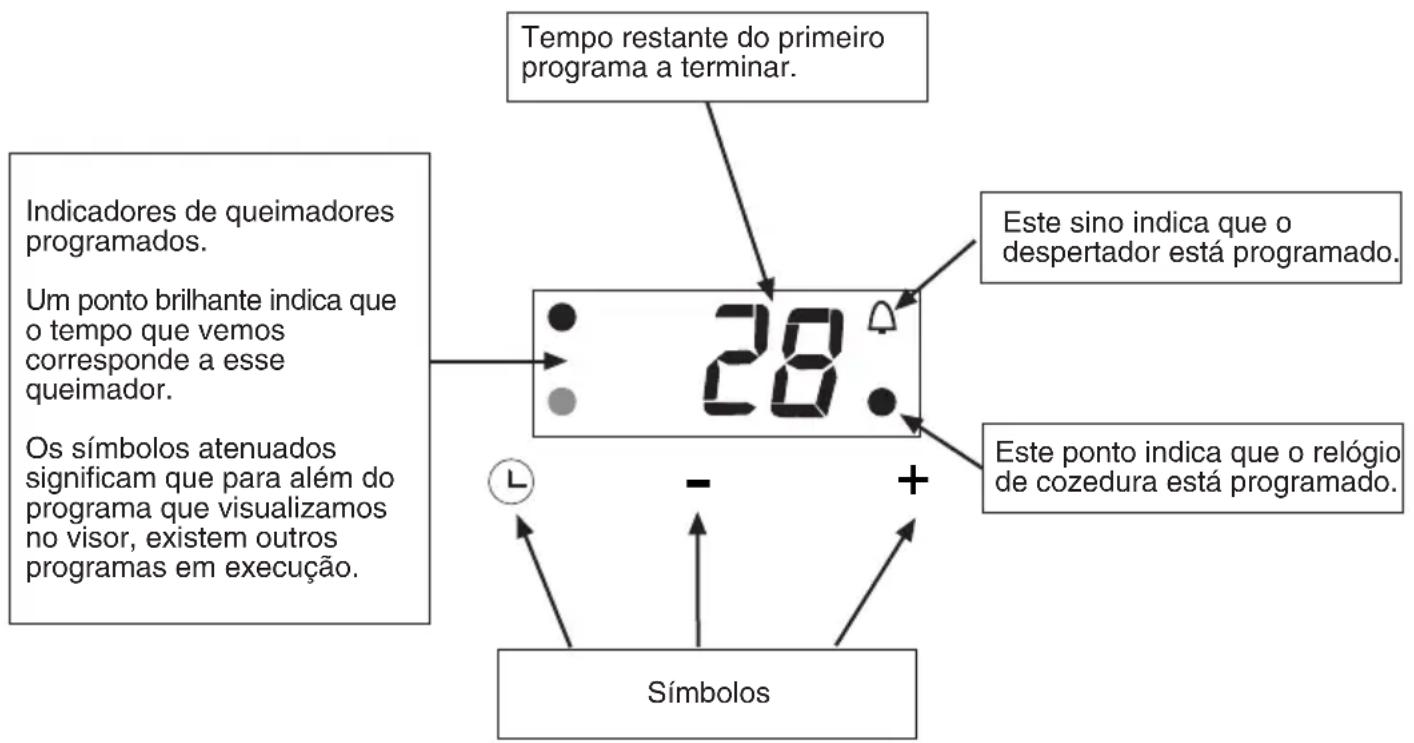

92O visor digital Mensagens no visor digital Este sino indica que odespertador está programado.Este ponto indica que o relógiode cozedura está programado.Indicadores de queimadoresprogramados.Um ponto brilhante indica queo tempo que vemoscorresponde a essequeimador.Os símbolos atenuadossignificam que para além doprograma que visualizamosno visor, existem outrosprogramas em execução.Tempo restante do primeiroprograma a terminar.Símbolos

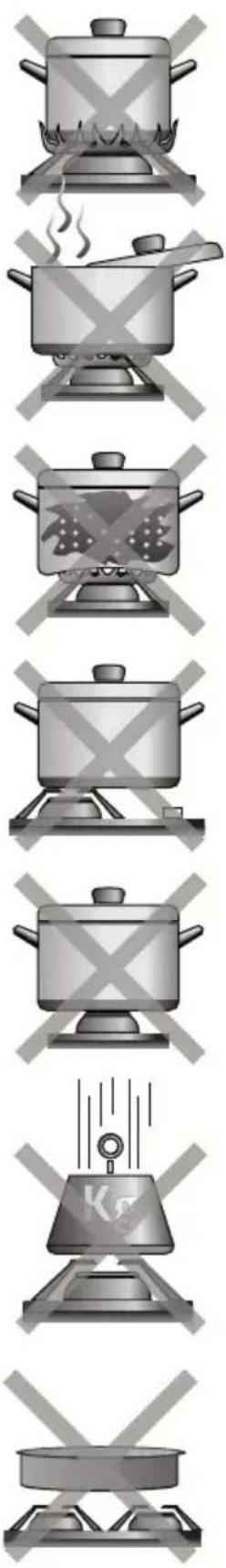

Bloqueio dos botões do temporizador (ver Bloqueio dos botões do temporizador).Ligação do aparelho à rede eléctrica /contra o excesso de temperatura).Falha da rede eléctrica (ver ProtecçãoExcesso de temperatura (ver Protecção contra a falha de energia eléctrica).Advertências de uso sobre a cocção

Utilize sempre recipientes apropriados para cada queimador, assim evitará um consumo excessivo de gás e o escurecimento dos recipientes. Use sempre uma tampa. Coloque o recipiente sobre a grelha. Assegure-se de que as grelhas e as tampas dos queimadores se encontram bem colocadas antes de as usar. Maneje os recipientes com cuidado sobre a placa de fogão. Não utilize recipientes pequenos em queimadores grandes. A chama não deve tocar os laterais do recipiente. Não cozinhe sem tampa ou com a mesma deslocada, dado que se desperdiça parte da energia. Não utilize recipientes com fundos irregulares, pois prolongam o tempo de cocção e aumentam o consumo de energia. Não coloque um recipiente deslocado sobre o queimador, poderia virar. Não utilize recipientes de grande diâmetro nos queimadores mais próximos aos botões ou que, uma vez centrados sobre o queimador, possam chegar a entrar em contacto com os mesmos ou que, estando muito próximos, possam elevar a temperatura nessa zona e causar danos. Não coloque os recipientes directamente sobre o queimador. Não utilize pesos excessivos nem golpeie a placa de fogão com objectos pesados. Não utilize dois queimadores ou fontes de calor para um único recipiente. Evite a utilização prolongada de chapas de assar, tachos de barro, etc., à máxima potência. Utilize um único recipiente por queimador. Utilize a grelha adicional no queimador de dupla chama. Utilize unicamente tachos, sertãs e panelas com fundo plano e grosso. Coloque o recipiente bem centrado sobre o queimador. 94Normas de uso para utensílios de vidro: Limpeza e conservação Alimentos entornados devem ser, inmediatamente limpos com o raspador. Isto é especialmente de gotas de água ou zonas húmidas ao iniciar a cocção pode ocasionar eventuais pontos de deterioração do esmalte. Tenha cuidado com os suportes da base das grelhas ao limpá-las, pois, se os mesmos se soltassem inadvertidamente, poderiam riscar o vidro ou o perfil na próxima utilização da placa. Limpe a superfície do elemento calefactor, depois de o mesmo arrefecer, após cada uso. Até mesmo as pequenas sujidades queimam-se e aderem-se ao ligar o aparelho novamente. Para manter os queimadores e as grelhas limpos, limpe-os periodicamente deixando- os de molho em água com sabão e esfregando-os com uma escova não metálica de forma que os seus orifícios e ranhuras estejam sempre livres, para obter uma chama correcta. Seque as tampas dos queimadores e as grelhas sempre que estiverem molhadas. Utilize um raspador especial para vidro para limpar as incrustações pondo especial atenção para não danificar os embelezadores dos queimadores de gás. Para a limpeza, recomendamos Vitro Clen. A elevada percentagem de silicone deste produto cria uma película sobre o vidro que facilita a remoção da sujidade. É igualmente importante realizar tais cuidados de forma periódica. Após a limpeza e secagem dos queimadores, verifique se as tampas se encontram bem colocadas sobre o difusor da chama do queimador. NÃO SIM Não utilize detergentes em pó, limpa-fornos em spray possam riscar a superfície de vidro. Não faça os recipientes deslizarem sobre o vidro, já que poderiam riscá-lo. Evite também quedas de objectos duros ou pontiagudos sobre o vidro. Não golpeie os cantos da placa de fogão. Os grãos de areia, por exemplo, procedentes da limpeza das hortaliças, podem riscar a superfície de vidro da placa. Nunca utilize objectos abrasivos ou pontiagudos, tais como esfregões metálicos ou facas para remover restos de alimentos endurecidos sobre a superfície. Não utilize uma faca, raspador ou um utensílio similar para limpar a união do vidro com os embelezadores dos queimadores ou com os perfis embelezadores metálicos. importante no caso de açúcar derretido ou de alimentos com elevado teor de açúcar. ngos q
