WTE25112 - Geladeira WHIRLPOOL - Manual de utilização gratuito

MANUAL DE UTILIZADOR WTE25112 WHIRLPOOL

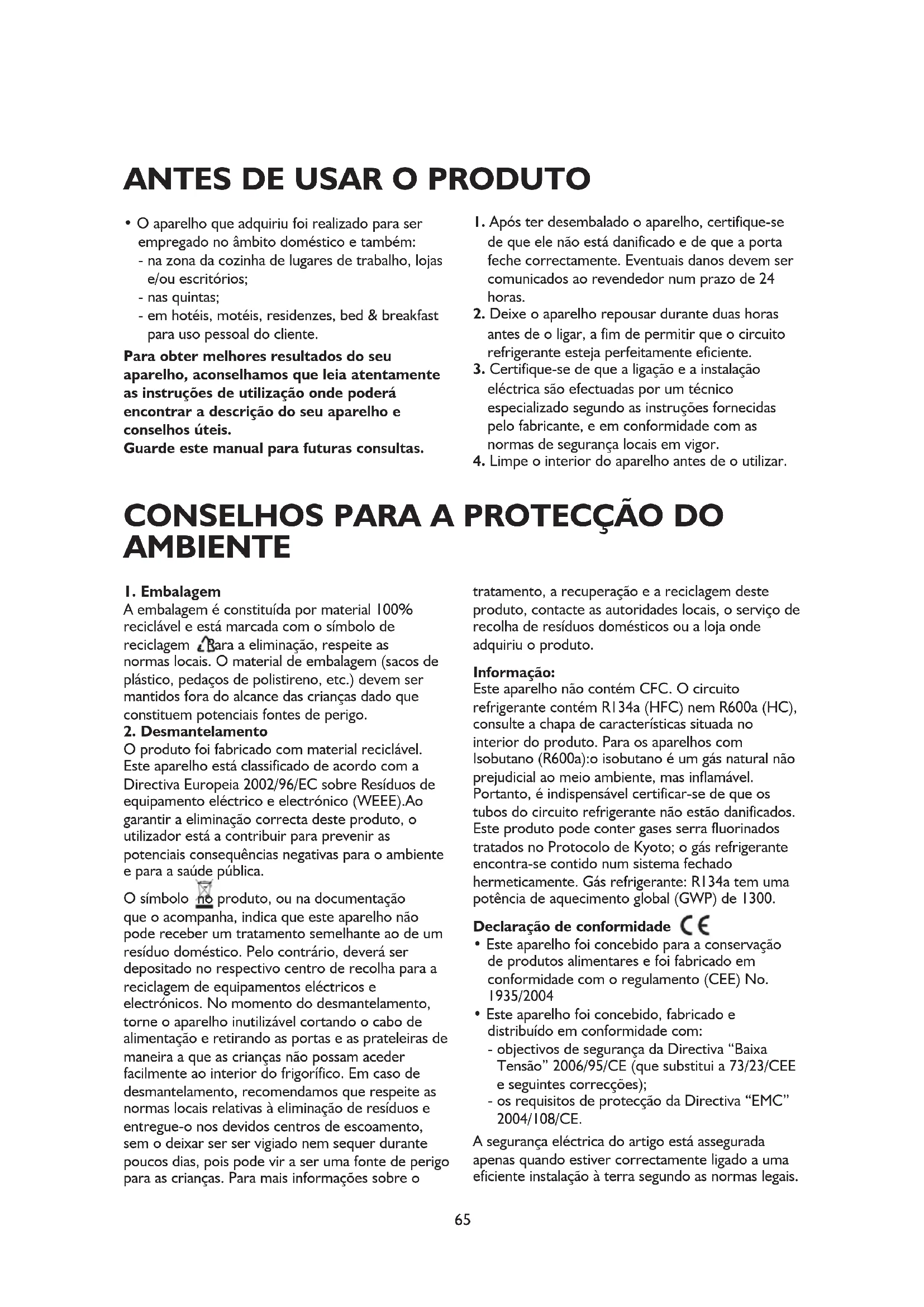

• O aparelho que adquiriu foi realizado para ser empregado no âmbito doméstico e também: - na zona da cozinha de lugares de trabalho, lojas e/ou escritórios; - nas quintas; - em hotéis, motéis, residenzes, bed & breakfast para uso pessoal do cliente. Para obter melhores resultados do seu aparelho, aconselhamos que leia atentamente as instruções de utilização onde poderá encontrar a descrição do seu aparelho e conselhos úteis. Guarde este manual para futuras consultas.

1. Após ter desembalado o aparelho, certifique-se

de que ele não está danificado e de que a porta feche correctamente. Eventuais danos devem ser comunicados ao revendedor num prazo de 24 horas.

2. Deixe o aparelho repousar durante duas horas

antes de o ligar, a fim de permitir que o circuito refrigerante esteja perfeitamente eficiente.

3. Certifique-se de que a ligação e a instalação

eléctrica são efectuadas por um técnico especializado segundo as instruções fornecidas pelo fabricante, e em conformidade com as normas de segurança locais em vigor.

4. Limpe o interior do aparelho antes de o utilizar.

A embalagem é constituída por material 100% reciclável e está marcada com o símbolo de reciclagem . Para a eliminação, respeite as normas locais. O material de embalagem (sacos de plástico, pedaços de polistireno, etc.) devem ser mantidos fora do alcance das crianças dado que constituem potenciais fontes de perigo.

O produto foi fabricado com material reciclável. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (WEEE).Ao garantir a eliminação correcta deste produto, o utilizador está a contribuir para prevenir as potenciais consequências negativas para o ambiente e para a saúde pública. O símbolo no produto, ou na documentação que o acompanha, indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamentos eléctricos e electrónicos. No momento do desmantelamento, torne o aparelho inutilizável cortando o cabo de alimentação e retirando as portas e as prateleiras de maneira a que as crianças não possam aceder facilmente ao interior do frigorífico. Em caso de desmantelamento, recomendamos que respeite as normas locais relativas à eliminação de resíduos e entregue-o nos devidos centros de escoamento, sem o deixar ser ser vigiado nem sequer durante poucos dias, pois pode vir a ser uma fonte de perigo para as crianças. Para mais informações sobre o tratamento, a recuperação e a reciclagem deste produto, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o produto. Informação: Este aparelho não contém CFC. O circuito refrigerante contém R134a (HFC) nem R600a (HC), consulte a chapa de características situada no interior do produto. Para os aparelhos com Isobutano (R600a):o isobutano é um gás natural não prejudicial ao meio ambiente, mas inflamável. Portanto, é indispensável certificar-se de que os tubos do circuito refrigerante não estão danificados. Este produto pode conter gases serra fluorinados tratados no Protocolo de Kyoto; o gás refrigerante encontra-se contido num sistema fechado hermeticamente. Gás refrigerante: R134a tem uma potência de aquecimento global (GWP) de 1300. Declaração de conformidade

• Este aparelho foi concebido para a conservação de produtos alimentares e foi fabricado em conformidade com o regulamento (CEE) No. 1935/2004

• Este aparelho foi concebido, fabricado e distribuído em conformidade com: - objectivos de segurança da Directiva “Baixa Tensão” 2006/95/CE (que substitui a 73/23/CEE e seguintes correcções); - os requisitos de protecção da Directiva “EMC” 2004/108/CE. A segurança eléctrica do artigo está assegurada apenas quando estiver correctamente ligado a uma eficiente instalação à terra segundo as normas legais.

CONSELHOS PARA A PROTECÇÃO DO

AMBIENTE66 INSTALAÇÃO

• A movimentação e a instalação do produto deve ser efectuada por duas ou mais pessoas

• Preste atenção durante as deslocações de maneira a não estragar o chão (por ex. soalho).

• Durante a instalação, certifique-se de que o produto não danifica o cabo de alimentação.

• Certifique-se de que o produto não está perto de fontes de calor.

• Para garantir uma ventilação adequada, deixe um espaço de ambos os lados e por cima do aparelho ou siga as instruções de instalação.

• Mantenha as aberturas de ventilação do aparelho livres de obstruções.

• Não danifique os tubos do circuito refrigerante do frigorífico

• Instale e nivele o produto no chão capaz de sustentar o peso e num ambiente adequado às suas dimensões e à sua utilização.

• Coloque o produto num ambiente seco e bem ventilado. O aparelho está preparado para funcionar em ambientes com uma temperatura compreendida entre os seguintes intervalos, por sua vez relacionados com a classe climática indicada na chapa de características: O produto poderá não funcionar correctamente se for deixado por um longo período a uma temperatura superior ou inferior ao intervalo previsto.

• Certifique-se de que a voltagem indicada na chapa de características corresponde à da sua residência

• Não utilize adaptadores, simples ou múltiplos, nem extensões.

• Para a ligação à rede de abastecimento de água, utilize o tubo fornecido com o aparelho novo; não reutilize o do produto anterior.

• A modificação ou substituição do cabo de alimentação só deve ser efectuada por pessoal qualificado ou pelo Serviço de Assistência Técnica.

• A desactivação da alimentação eléctrica deve ser possível retirando a ficha da tomada ou através de um interruptor bipolar da rede, colocado ao lado a montante da tomada. SEGURANÇA

• Não introduzir garrafas de spray ou recipientes que contenham combustíveis ou substâncias inflamáveis.

• Não conserve nem utilize gasolina, gás ou líquidos inflamáveis perto do produto ou de outros electrodomésticos. Os vapores que são libertados podem vir a provocar incêndios ou explosões.

• Não utilize dispositivos mecânicos, eléctricos ou químicos para acelerar o processo de descongelação, distintos dos recomendados pelo fabricante.

• Não utilize nem introduza aparelhos eléctricos no interior dos compartimentos do produto se estes não forem do tipo expressamente autorizado pelo fabricante.

• Este aparelho não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, ou sem experiência e conhecimentos do aparelho, excepto se tiverem sido instruídas ou forem controladas durante a utilização do aparelho, por uma pessoa responsável pela segurança das mesmas.

• Para evitar o perigo de asfixia e aprisionamento, não permita que as crianças brinquem ou se escondam dentro do frigorífico.

• Não beba o líquido (atóxico) contido nos acumuladores de frio, (em alguns modelos).

• Não coma cubos de gelo ou gelados imediatamente após os retirar do congelador, dado que podem causar "queimaduras" de frio. UTILIZAÇÃO

• Antes de qualquer operação de manutenção ou limpeza, desligue o aparelho da corrente eléctrica.

• Todos os aparelhos fornecidos com geradores de gelo e distribuidores de água devem ser ligados a uma rede hídrica que distribua exclusivamente água potável (com uma pressão da rede hídrica compreendida entre 0,17 e 0,81 MPa (1,7 e 8,1 bar)). Os geradores de gelo e/ou água não directamente ligados à alimentação hídrica devem ser enchidos apenas com água potável.

• Utilize o compartimento frigorífico apenas para a conservação de alimentos frescos e o compartimento congelador apenas para a conservação de alimentos congelados, para a congelação de alimentos frescos e a produção de cubos de gelo.

• Não guarde líquidos em recipientes de vidro no compartimento do congelador, dado que podem rebentar.

• Evite conservar alimentos não confeccionados em contacto directo com as partes internas do compartimento do frigorífico ou do compartimento do congelador.

• “A lâmpada utilizada no aparelho é específica para electrodomésticos e não é adequada para a iluminação de ambientes domésticos (Regulamento (CE) 244/2009)”. O fabricante declina toda e qualquer responsabilidade caso as sugestões e as precauções supramencionadas não sejam respeitadas.

COMO USAR O COMPARTIMENTO

FRIGORÍFICO Este aparelho é um frigorífico com compartimento congelador de estrelas. A descongelação do compartimento frigorífico é completamente automática. As prestações ideais são obtidas com temperaturas compreendidas entre +16°C e +32°C. Como ligar o aparelho Insira a ficha na tomada. O termostato permite regular a temperatura de ambos os compartimentos: frigorífico e congelador. Como regular a temperatura dos compartimentos:

1. Para o funcionamento ideal, bem como para obter a melhor

conservação dos alimentos, aconselha-se a regulação do termóstato para a posição 2-3/MED.

2. Sempre que pretender alterar a temperatura no

compartimento frigorífico, rode o botão de regulação do termostato:

• para os números mais baixos/MIN se desejar que a temperatura no interior do compartimento seja MENOS FRIA;

• para os números mais altos/MÁX para ter uma temperatura MAIS FRIA. Termóstato no 0: as funções do aparelho e a iluminação estão interrompidas. Nota: A temperatura ambiente, a frequência de abertura da porta e o

sicionamento do aparelho podem influenciar as temperaturas internas. As posições do termostato devem variar em função destes factores. Como conservar os alimentos no compartimento frigorífico Coloque os alimentos conforme ilustrado na figura ao lado. A. Alimentos cozidos B. Peixe, carnes C. Fruta e legumes D. Garrafas E. Ovos F. Manteiga, lacticínios, queijos Notas:

• A distância entre as prateleiras e a parede posterior interna do frigorífico garante a livre circulação do ar.

• Não coloque os alimentos em contacto directo com a parede posterior do compartimento frigorífico.

• Não introduza alimentos ainda quentes nos compartimentos.

• Conserve os líquidos em recipientes fechados.

• A conservação de legumes com elevado nível de água pode provocar a formação de condensação na gaveta inferior: isto não prejudica o correcto funcionamento do aparelho.68

COMO USAR O COMPARTIMENTO

CONGELADOR O compartimento congelador é de estrelas. Podem ser conservados os alimentos congelados durante o período indicado na embalagem. Para além disto, é possível congelar os alimentos frescos colocando-os sobre as grelhas, no nível mais alto, colocando os alimentos já congelados no cesto inferior da câmara, de maneira a não entrarem em contacto com os alimentos ainda por congelar. A quantidade de alimentos frescos que pode ser congelada em 24 horas, está indicada na chapa de características. Importante: Embrulhe e feche os alimentos frescos a congelar em:

• folhas de alumínio, película transparente, embalagens impermeáveis de plástico, caixas de polietileno com tampas, desde que idóneos para alimentos a congelar.

• O compartimento congelador permite manter a temperatura adequada para a conservação de alimentos, mesmo em caso de interrupção de energia eléctrica. Contudo, aconselhamos a evitar abrir a porta do compartimento durante tal período. Importante: Para os meses de conservação dos alimentos frescos congelados, siga a tabela apresentada ao lado. Quando comprar alimentos congelados, verifique se:

• a embalagem ou o pacote estão intactos, pois o alimento pode estar deteriorado. Se um pacote estiver inchado ou apresentar manchas de humidade, significa que não foi conservado adequadamente e pode ter sofrido uma descongelação inicial.

• Os alimentos congelados devem ser a última compra e transportados em sacos térmicos.

• Logo que chegar a casa, coloque-os no congelador.

• Não volte a congelar alimentos parcialmente descongelados, utilize-os num prazo de 24 horas.

• Evite ou reduza ao mínimo as variações da temperatura. Respeite o prazo para consumo indicado na embalagem.

• Siga as instruções de conservação dos alimentos impressas na embalagem. Produção de cubos de gelo

• Encha as cuvetes de gelo com 3/4 de água e coloque-as sobre o fundo do compartimento de congelação Se a cuvete ficou pegada ao fundo da câmara não use apetrechos afiados ou metálicos para a retirar. MESES

COMO LIMPAR O COMPARTIMENTO

FRIGORÍFICO Aconselhamos descongelar o compartimento congelador 1 ou 2 vezes por ano, ou quando a camada de gelo das paredes tiver 3 mm de espessura. Aconselhamos a efectuar a descongelação quando no aparelho estiver a menor quantidade de alimentos possível.

1. Abra a porta, retire os alimentos do congelador e

embrulhe-os em folhas de jornal. Coloque-os num local fresco ou num saco térmico.

2. Desligue o aparelho da corrente eléctrica.

3. Deixe a porta do congelador aberta para permitir a

descongelação do gelo nas paredes da câmara.

4. Retire a água de escoamento depositada no fundo da

5. Limpe o interior com uma esponja embebida numa

solução de água morna e/ou detergente neutro. Não use abrasivos.

6. Enxagúe e seque bem.

Nota: Para evitar danos irreparáveis à câmara, não use instrumentos pontiagudos ou metálicos para soltar o gelo, nem a aqueça artificialmente. Limpe periodicamente o compartimento frigorífico. A descongelação do compartimento frigorífico é completamente automática. A presença periódica de gotas de água na parede posterior interna no compartimento frigorífico assinala a fase de descongelação automática. A água de descongelação deflui através de um furo de despejo, e de seguida é recolhida num recipiente no qual evaporará. Limpe frequentemente o orifício de drenagem da água de descongelação, usando o utensílio fornecido, para garantir o escoamento constante e correcto da água de descongelação. Antes de qualquer operação de limpeza, retire a ficha da tomada de corrente.

• Utilize uma esponja humedecida em água morna e/ou detergente neutro.

• Enxagúe e seque com um pano macio. Não utilize substâncias abrasivas.

LIMPEZA E MANUTENÇÃO

• Limpe periodicamente as grelhas de ventilação e o condensador situado na parte posterior do aparelho com um aspirador ou com uma escova.

• Limpe o móvel com um pano macio. Ausências prolongadas

3. Como descongelar e limpar os compartimentos.

4. Para impedir a formação de bolor, cheiros e oxidação, a

porta do aparelho deve permanecer aberta quando o aparelho não estiver a funcionar.

5. Limpe o aparelho.

• Limpe o interior do compartimento mais frio (se disponível) durante a descongelação.

• Limpe periodicamente o compartimento frigorífico com uma esponja humedecida em água tépida e/ou detergente neutro. Enxagúe e seque com um pano macio. Não use abrasivos.

• Limpe o exterior com um pano macio humedecido com água. Não utilize pastas ou esponjas abrasivas, nem tira-nódoas (ex.: acetona, tricloretilena) ou vinagre. Substituição da lâmpada: Em caso de substituição da lâmpada, proceda da seguinte forma:

• Retire a ficha da tomada de alimentação eléctrica.

• Prima as linguetas presentes nas partes laterais da cobertura da lâmpada e retire-a.

• Substitua a lâmpada por uma nova de potência não superior a 15 W.

• Coloque novamente a cobertura da lâmpada e aguarde 5 minutos antes de ligar novamente o produto.71

GUIA PARA RESOLUÇÃO DE AVARIAS

Quando se ouvem estes ruídos

1. O aparelho não funciona.

• Houve um corte de energia?

• A ficha está bem inserida na tomada?

• O interruptor bipolar de rede está ligado?

• O fusível está queimado?

• O cabo de alimentação está cortado?

• O termóstato está na posição 0 (Stop)?

2. A temperatura no interior dos

compartimentos não está suficientemente fria.

• A porta foi bem fechada?

• O aparelho foi instalado perto de uma fonte de calor?

• O termóstato está na posição correcta?

• A circulação do ar através das grelhas de ventilação está obstruída?

• O termóstato está na posição correcta?

4. Há água no fundo do compartimento

• O dreno da água de descongelação está obstruído?

5. A luz interna não funciona

Controle primeiro o ponto 1, e depois:

• Desligue o aparelho da corrente eléctrica. Para chegar à lâmpada, vide as instruções e o desenho na tabela em anexo.

• Verifique a lâmpada e substitua-a, se necessário, por uma nova. Não superior a 15 W de potência.

6. Há um excesso de gelo no compartimento

• A porta foi bem fechada?

• Os alimentos estão colocados de modo a impedir que a porta feche firmemente? Notas:

• O facto que o rebordo anterior do frigorífico está quente, não é um defeito, mas previne a formação de condensação.

• Os ruídos de borbulhar e os sopros de expansão, resultantes do circuito de refrigeração, são considerados normais. ..o teu produto está vivo!!!72

Antes de contactar o Serviço de Assistência:

1. Verifique se não é possível resolver a avaria

pessoalmente (vide “Guia para resolução de avarias”).

2. Torne a ligar o aparelho para verificar se o

problema ficou resolvido. Se o problema persistir, desligue e volte a ligar novamente o aparelho após uma hora.

3. Se o aparelho continuar a não funcionar,

contacte o Serviço de Assistência. Comunique:

• o número Service (o número que encontra depois da palavra SERVICE na chapa de características localizada no interior do aparelho),

• o seu endereço completo,

• o seu número de telefone e o indicativo da área de residência. Nota: a alteração da abertura das portas do aparelho feita pelo Serviço de Assistência Técnica, não deve ser considerada uma intervenção de garantia. INSTALAÇÃO

• Não instale o aparelho perto de uma fonte de calor.

• Posicione-o num local seco e ventilado.

• Não obstrua o espaço de aeração superior e inferior.

• Limpe o interior (consulte o capítulo “Como limpar o compartimento frigorífico”).

• Monte os acessórios fornecidos.

• Estorvo máximo com a porta aberta 110 cm

• Largura máxima com a porta aberta 105 cm Ligação eléctrica

• Efectue as ligações eléctricas em conformidade com as normas locais.

• Os dados relativos à tensão e à potência absorvida encontram-se indicados na chapa de características, situada ao lado das gavetas para fruta e legumes. Para aparelhos de instalação livre (não de encastrar)

• Monte os espaçadores (se disponíveis) na parte superior do condensador, situado na parte posterior do aparelho (vide figura).

• Para obter um funcionamento óptimo, deixe um espaço mínimo de 5 cm por cima do aparelho e disponha os outros móveis a uma distância suficiente para permitir a circulação mínima do ar.

• Posicione o aparelho num plano, regulando os pés caso seja necessário.

• A ligação à terra do aparelho é obrigatória por lei. O fabricante não se responsabiliza por quaisquer ferimentos em pessoas e animais domésticos ou danos em bens materiais causados pela inobservância das instruções acima referidas.

• Se a ficha e a tomada não forem compatíveis, mande substituir a tomada junto de um técnico especializado.

• Não use extensões ou adaptadores múltiplos. Desactivação eléctrica

• Para desligar o aparelho da corrente eléctrica, retire a ficha da tomada ou desligue o interruptor bipolar situado a montante da tomada.73 Modelo A Modificação do sentido de abertura da porta no lado direito

Retire os 2 tampões do plano superior da porta do congelador. Retire os dois parafusos da dobradiça central (Fig. 1).

Retire cuidadosamente as portas do compartimento frigorífico e do congelador juntamente com a dobradiça central, fazendo- as deslizar sobre os pernos da dobradiça superior e inferior e, em seguida, puxando-as para si (Fig. 2)

Apoie o aparelho sobre o lado esquerdo. Retire os dois pés de nivelamento. Retire os parafusos da dobradiça inferior e retire a dobradiça (Fig. 3). Desaperte o perno da dobradiça inferior e enrosque-o no orifício do lado esquerdo (Fig. 4). Em seguida, aperte a dobradiça inferior no lado esquerdo do frigorífico. Volte a apertar o pé de nivelamento na respectiva posição.

Retire os dois tampões da dobradiça central do lado esquerdo. Retire os dois parafusos da dobradiça superior e retire a dobradiça. Retire o tampão da dobradiça superior no lado esquerdo. Retire o tampão da dobradiça central no lado direito (Fig. 5). Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Tampa da direita da porta do congelador Tampa da esquerda da porta do congelador Desaperte os dois parafusos da dobradiça central Puxe a porta para si juntamente com a dobradiça central Retire as duas coberturas dos parafusos da dobradiça central (grande) Desaperte a dobradiça superior Retire a cobertura do parafuso esquerda da dobradiça superior Retire a cobertura do parafuso da dobradiça central (grande)74

Tape os orifícios superior e central do lado direito. Desloque o tampão da dobradiça central para o lado esquerdo. (É possível utilizar os tampões fornecidos no invólucro do manual do utilizador).

7. Volte a colocar o casquilho superior e a respectiva tampa

(Fig. 8) (É possível utilizar a nova tampa para o casquilho fornecida no invólucro do manual do utilizador). Retire o casquilho inferior e desloque-o para o lado esquerdo (Fig. 8).

8. Retire o casquilho superior e desloque-o para o lado esquerdo

(Fig. 9). Retire o parafuso do fecho da porta do compartimento do congelador no lado direito e retire o fecho. Monte o fecho da esquerda no lado esquerdo (Fig. 9). (É possível utilizar o fecho para a porta do congelador (esquerdo) fornecido no invólucro do estojo do manual do utilizador).

9. Rode a dobradiça central 180º . Volte a montar as portas do

compartimento frigorífico e do congelador juntamente com a dobradiça central (ponto 2 na ordem inversa). Fixe a dobradiça central na respectiva posição, apertando os parafusos (Fig. 10). Por fim, volte a colocar as tampas superiores da porta do congelador. Fig. 8 Fig. 9 Fig. 10 Fig. 6 Rode o perno da dobradiça superior 180° Insira a cobertura do parafuso da dobradiça central (grande) Insira a cobertura do parafuso direita da dobradiça superior Insira as duas coberturas dos parafusos da dobradiça central (grande) nesta sede Fig. 7 Rode a dobradiça central 180º75 Modelo B Modificação do sentido de abertura da porta no lado direito

Desaperte os 2 parafusos de fixação da dobradiça central. Retire os dois tampões da dobradiça central no lado esquerdo (Fig.1).

Retire cuidadosamente as portas do compartimento frigorífico e do congelador juntamente com a dobradiça central puxando- as lentamente para si (Fig. 2).

Apoie o aparelho sobre o lado esquerdo. Retire os dois pés de nivelamento. Retire os parafusos da dobradiça inferior e retire- a (Fig. 3). Desaperte o perno da dobradiça inferior e enrosque- o no orifício do lado esquerdo (Fig. 4). Em seguida, aperte a dobradiça inferior no lado esquerdo do frigorífico. Volte a apertar o pé de nivelamento na respectiva posição. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Insira as duas coberturas dos parafusos da dobradiça central (grande) nesta sede. Retire os dois tampões da dobradiça central. Retire os dois parafusos da dobradiça central Insira as duas coberturas dos parafusos da dobradiça central (grande) nesta sede.76

4. Desaperte o perno colocado à direita (Fig. 6/Pormenor-A) e

aperte-o à esquerda (Fig. 6/Pormenor-B)

5. Volte a colocar o casquilho inferior e a respectiva tampa

(Fig. 7). (Use a tampa do casquilho fornecida no invólucro do manual do utilizador). Retire o casquilho inferior e transfira-o para o lado esquerdo (Fig. 7)

6. Volte a colocar o casquilho superior e a respectiva tampa

(Fig. 8). Retire o casquilho inferior e transfira-o para o lado esquerdo (Fig. 8).
