BRUKSANVISNING WTE25112 WHIRLPOOL

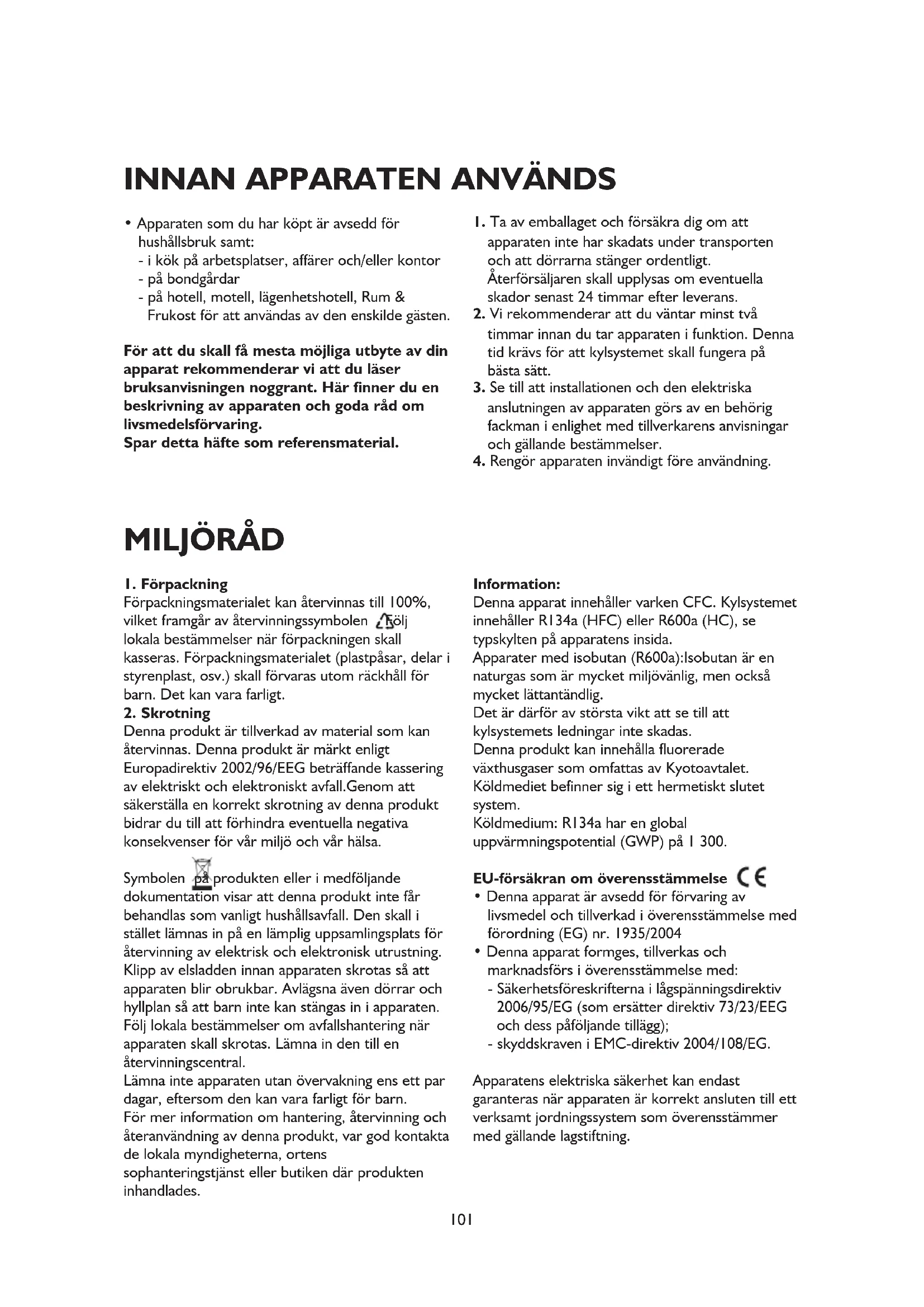

• Apparaten som du har köpt är avsedd för hushållsbruk samt: - i kök på arbetsplatser, affärer och/eller kontor - på bondgårdar - på hotell, motell, lägenhetshotell, Rum & Frukost för att användas av den enskilde gästen. För att du skall få mesta möjliga utbyte av din apparat rekommenderar vi att du läser bruksanvisningen noggrant. Här finner du en beskrivning av apparaten och goda råd om livsmedelsförvaring. Spar detta häfte som referensmaterial.

1. Ta av emballaget och försäkra dig om att

apparaten inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans.

2. Vi rekommenderar att du väntar minst två

timmar innan du tar apparaten i funktion. Denna tid krävs för att kylsystemet skall fungera på bästa sätt.

3. Se till att installationen och den elektriska

anslutningen av apparaten görs av en behörig fackman i enlighet med tillverkarens anvisningar och gällande bestämmelser.

4. Rengör apparaten invändigt före användning.

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen . Följ lokala bestämmelser när förpackningen skall kasseras. Förpackningsmaterialet (plastpåsar, delar i styrenplast, osv.) skall förvaras utom räckhåll för barn. Det kan vara farligt.

Denna produkt är tillverkad av material som kan återvinnas. Denna produkt är märkt enligt Europadirektiv 2002/96/EEG beträffande kassering av elektriskt och elektroniskt avfall.Genom att säkerställa en korrekt skrotning av denna produkt bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa. Symbolen på produkten eller i medföljande dokumentation visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Klipp av elsladden innan apparaten skrotas så att apparaten blir obrukbar. Avlägsna även dörrar och hyllplan så att barn inte kan stängas in i apparaten. Följ lokala bestämmelser om avfallshantering när apparaten skall skrotas. Lämna in den till en återvinningscentral. Lämna inte apparaten utan övervakning ens ett par dagar, eftersom den kan vara farligt för barn. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Information: Denna apparat innehåller varken CFC. Kylsystemet innehåller R134a (HFC) eller R600a (HC), se typskylten på apparatens insida. Apparater med isobutan (R600a):Isobutan är en naturgas som är mycket miljövänlig, men också mycket lättantändlig. Det är därför av största vikt att se till att kylsystemets ledningar inte skadas. Denna produkt kan innehålla fluorerade växthusgaser som omfattas av Kyotoavtalet. Köldmediet befinner sig i ett hermetiskt slutet system. Köldmedium: R134a har en global uppvärmningspotential (GWP) på 1 300. EU-försäkran om överensstämmelse

• Denna apparat är avsedd för förvaring av livsmedel och tillverkad i överensstämmelse med förordning (EG) nr. 1935/2004

• Denna apparat formges, tillverkas och marknadsförs i överensstämmelse med: - Säkerhetsföreskrifterna i lågspänningsdirektiv 2006/95/EG (som ersätter direktiv 73/23/EEG och dess påföljande tillägg); - skyddskraven i EMC-direktiv 2004/108/EG. Apparatens elektriska säkerhet kan endast garanteras när apparaten är korrekt ansluten till ett verksamt jordningssystem som överensstämmer med gällande lagstiftning.

• För att flytta och installera apparaten krävs minst två personer.

• Var försiktig när du flyttar apparaten så att golven (t.ex. parkettgolv) inte skadas.

• Se till att elsladden inte blir skadad under installationen.

• Se till att denna apparat inte placeras i närheten av en värmekälla.

• För att god ventilation skall kunna garanteras måste det finnas tillräckligt med utrymme runtom skåpet - både ovanför och på sidorna. Följ installationsanvisningarna.

• Se till att apparatens ventilationsöppningar inte är blockerade eller övertäckta.

• Se till kylsystemets ledningar inte skadas.

• Ställ apparaten på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att den står i våg.

• Placera apparaten i ett torrt rum med god ventilation. Apparaten är utformad för att fungera i omgivningstemperaturer inom bestämda intervall, som i sin tur är beroende av vilken klimatklass apparaten tillhör. Apparatens klimatklass anges på typskylten: Det finns risk att apparaten inte fungerar på korrekt sätt om den står i ett rum där temperaturen är lägre eller högre än den avsedda.

• Kontrollera att spänningen på typskylten överensstämmer med spänningen i din bostad.

• Använd inte förlängningssladdar eller adaptrar.

• Använd vattenslangen som medföljer den nya apparaten för anslutningen till vattenledningen. Använd inte den gamla apparatens slang.

• Ändring eller byte av elsladden får endast ombesörjas av behörig fackman eller Service.

• Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget. SÄKERHET

• Förvara aldrig sprayflaskor eller behållare med bränslen eller lättantändliga ämnen i apparaten.

• Förvara inte bensin och andra lättantändliga ämnen i gas- eller vätskeform i närheten av denna apparat eller andra elektriska apparater. Gaserna som utvecklas kan förorsaka brand eller explosion.

• Använd inga andra typer av mekaniska, elektriska och kemiska anordningar än dem som rekommenderas av tillverkaren för att påskynda avfrostningen.

• Använd inte och lägg inte in elektriska apparater inuti apparaten om dessa inte är specifikt auktoriserade av tillverkaren.

• Apparaten får ej användas av personer (inklusive barn) med reducerad fysisk, känslomässig eller mental kapacitet, eller av personer utan lämplig kompetens eller erfarenhet, såvida de inte fått instruktioner om apparatens användande från den eller de personer som ansvarar för deras säkerhet.

• Låt inte barn leka med apparaten eller gömma sig inuti den. Barn som ägnar sig åt sådana lekar riskerar att bli instängda i apparaten med påföljande risk för kvävning.

• Förtär inte den vätska (ej giftig) som finns i frysackumulatorerna (på vissa modeller).

• Förtär inte isbitar eller isglassar direkt efter att de tagits ut ur frysen. Den låga temperaturen kan förorsaka köldskador. ANVÄNDNING

• Dra alltid ut stickkontakten ur eluttaget eller skilj skåpet från elnätet på annat sätt innan någon typ av rengöring och underhåll görs.

• Apparater som är utrustade med ismaskin och vattendistributör måste anslutas till en vattenledning med dricksvatten (med ett tryck mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar)). Ismaskiner och/eller vattendistributörer som inte är direkt kopplade till en vattenledning får endast fyllas med dricksvatten.

• Använd kyldelen uteslutande för förvaring av färska livsmedel och frysdelen uteslutande för förvaring av frysta livsmedel, infrysning av färska livsmedel och tillverkning av isbitar.

• Förvara inte glasbehållare som innehåller vätska i frysdelen eftersom de kan spricka.

• Undvik att förvara ej inslagna livsmedel i direkt kontakt med de invändiga ytorna i kyl- eller frysdelen.

• "Den glödlampa som används i apparaten är specifikt framtagen för vitvaror och passar inte för allmän belysning i hemmet (Regelverk (EG) 244/2009)". Tillverkaren accepterar inget ansvar om ovan nämnda säkerhetsföreskrifter och förslag inte iakttas.

Klimatklass Omgivnings- temperatur (°C) Omgivnings- temperatur (°F) SN Från 10 till 32 Från 50 till 90 N Från 16 till 32 Från 61 till 90 ST Från 16 till 38 Från 61 till 100 T Från 16 till 43 Från 61 till 110103

ANVÄNDNING AV KYLDELEN OCH DESS

FUNKTIONER Detta kylskåp består av en kyldel och en -stjärnig frysdel. Avfrostningen av kyldelen sker helt automatiskt. Bästa prestationer erhålls dock vid temperaturer mellan +16 °C och +32 °C. Att ta kylskåpet i bruk Sätt in stickkontakten i eluttaget. Använd termostaten för att reglera temperaturen både i: kyldelen och i frysdelen. Temperaturreglering i kyl och frys:

1. För att skåpet skall fungera korrekt med bästa möjliga

temperatur för livsmedelsförvaring rekommenderar vi att termostaten regleras till position 2-3/MED.

2. Gör så här om du vill ändra temperaturen i kyldelen: vrid

• till de lägsta numren/MIN för att få HÖGRE temperatur i kyldelen;

• till de högsta numren/MAX för att få LÄGRE temperatur. Termostaten i läge 0: skåpets funktioner och belysning är avstängda. Anmärkning: Rumstemperaturen, skåpets placering och hur ofta skåpdörrarna öppnas inverkar på den invändiga temperaturen. Termostatrattens läge bör därför regleras med hänsyn tagen till dessa faktorer. Placering av livsmedel i kyldelen Placera livsmedlen som på bilden. A. Tillagade livsmedel B. Fisk, kött C. Frukt och grönsaker D. Flaskor E. Ägg F. Smör, mjölkprodukter, ost Anmärkningar:

• I det tomma utrymmet mellan hyllorna och kylskåpets bakre innervägg kan luften cirkulera fritt.

• Placera livsmedlen på sådant sätt att de inte kommer i direkt kontakt med kyldelens bakre vägg.

• Placera inte varma livsmedel i kyl- eller frysdelen.

• Förvara vätskor i stängda behållare.

• Om grönsaker med hög vätskehalt förvaras i kylskåpet kan det bildas kondens i den nedre lådan: Detta försämrar dock inte kylskåpets funktion.104

ANVÄNDNING AV FRYSDELEN OCH DESS

FUNKTIONER Frysdelen är -stjärnig. I frysdelen kan du förvara frysta livsmedel enligt tidsangivelserna på livsmedelsförpackningen. Dessutom kan du frysa in färska livsmedel. Livsmedel som skall frysas in skall läggas på de översta gallren. Frysta livsmedel skall däremot placeras längst ned i frysen så att de inte kommer i kontakt med livsmedlen som skall frysas in. På typskylten anges vilken mängd färska livsmedel som kan frysas in under ett dygn. Viktigt:

• aluminiumfolie, plastfolie, plastförpackningar, plastburkar med lock eller frysbehållare, förutsatt att dessa är lämpliga för infrysning av livsmedel.

• I frysdelen bibehålls lämplig temperatur för livsmedelsförvaring, även om det blir strömavbrott. Vi rekommenderar dock att frysdelens dörr inte öppnas under strömavbrottet. Viktigt: I vidstående tabell anges hur många månader olika frysta livsmedel kan förvaras i frysen. Följ dessa anvisningar. Att tänka på när du köper frysta livsmedel:

• Försäkra dig om att förpackningen eller omslaget är intakt eftersom kvaliteten på livsmedlet annars kan ha försämrats. Om förpackningen är skrovlig eller har fuktfläckar, har livsmedlet inte förvarats på optimalt sätt och det finns risk att det har börjat tina upp.

• Planera din runda i livsmedelsaffären så att du går till frysdisken det sista du gör och använd fryspåsar för hemtransporten.

• Lägg in de frysta livsmedlen i frysen så fort du kommer hem.

• Tinade livsmedel får inte frysas om, utan måste förtäras inom 24 timmar.

• Se till att temperaturvariationerna i matvarorna blir så små som möjligt. Respektera det “bäst före”-datum som anges på förpackningen.

• Följ alltid anvisningarna om frysförvaring som finns på matförpackningen. Tillverkning av iskuber

• Fyll iskubslådan till 3/4 med vatten och placera den på frysdelens botten. Använd aldrig spetsiga eller vassa föremål för att lossa på iskubslådan om den frusit fast på botten av frysdelen. MÅNADER LIVSMEDELAVFROSTNING OCH RENGÖRING AV FRYSDELEN

RENGÖRING AV KYLDELEN

Vi rekommenderar att du frostar av frysdelen en eller två gånger per år eller när islagret på väggarna blir ca 3 mm tjockt. Det är en god regel att passa på att göra avfrostningen när livsmedelsförråden inte är så stora.

1. Öppna frysdörren och ta ut alla livsmedel. Slå in

matvarorna i tidningspapper och lägg dem tätt intill varandra på en mycket sval plats eller i en frysväska.

2. Dra ut stickproppen ur eluttaget.

3. Låt frysdörren stå öppen så att isen på väggarna smälter.

4. Torka upp avfrostningsvattnet som samlats på frysdelens

5. Rengör frysen invändigt med en svamp som fuktats i en

blandning av ljummet vatten och milt rengöringsmedel. Använd inte slipmedel.

6. Skölj och torka noggrant.

Anmärkning: Använd aldrig spetsiga eller vassa föremål eller artificiell uppvärmning för att ta bort frostlagret. Annars finns det risk att det uppstår permanenta skador på frysen. Rengör kyldelen regelbundet. Avfrostningen av kyldelen sker helt automatiskt. Det är helt normalt att det bildas vattendroppar på kyldelens bakre innervägg och det visar att det automatiska avfrostningsprogrammet pågår. Avfrostningsvattnet leds till ett dräneringshål och samlas sedan upp i en behållare där det förångas. Rengör dräneringshålet regelbundet med hjälp av det därtill avsedda verktyget så att avfrostningsvattnet kan ledas bort på konstant och korrekt sätt. Dra alltid ut stickkontakten ur eluttaget innan någon typ av rengöring görs.

• Rengör med en svamp som fuktats i ljummet vatten och/eller milt rengöringsmedel.

• Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel.

• Rengör regelbundet ventilationsgallren och kondensatorn, som är placerad på baksidan av kylskåpet, med en dammsugare eller med en borste.

• Rengör skåpet utvändigt med en mjuk trasa. När du åker bort (längre bortavaro)

3. Frosta av skåpet och rengör det invändigt.

4. För att undvika att det bildas mögel, dålig lukt eller rost

ska dörren alltid lämnas öppen när skåpet inte är i funktion.

• Rengör lågtemperaturavdelningens insida (på modeller där den finns) under avfrostningen

• Rengör regelbundet kyldelen med en svamp som fuktats i ljummet vatten och ett milt rengöringsmedel. Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel.

• Rengör skåpets utsida med en mjuk trasa som fuktats i vatten. Använd inte slipmedel eller slipande svampar, inte heller fläckborttagningsmedel (t ex. aceton, trietylen) eller vinäger. Att ta ur glödlampan: Gör så här för att byta ut glödlampan:

• Dra ut stickproppen ur eluttaget

• Tryck på de två vingarna på lampskyddet och avlägsna det.

• Byt ut lampan till en ny med max 15 W.

• Sätt tillbaka lampskyddet och vänta 5 minuter innan du startar apparaten igen.107 FELSÖKNING När dessa ljud hörs

1. Apparaten fungerar inte.

• Är det strömavbrott?

• Är stickkontakten ordentligt insatt i eluttaget?

• Har strömmen brutits med hjälp av den tvåpoliga strömbrytaren?

• Har en säkring gått?

• Är elsladden trasig?

• Står termostaten i läge 0 (Stopp)?

2. Temperaturen inuti kyl- och frysdelen är

inte tillräckligt låg.

• Är dörrarna ordentligt stängda?

• Står apparaten i närheten av en värmekälla?

• Är termostaten korrekt inställd?

• Finns det något som hindrar att luften cirkulerar genom ventilationsgallren?

3. Temperaturen inuti kyldelen är alltför låg.

• Är termostaten korrekt inställd?

4. Det finns vatten på kyldelens botten.

• Finns det något som hindrar att avfrostningsvattnet leds bort?

5. Den invändiga belysningen fungerar inte.

Kontrollera först punkt 1 och gör sedan följande:

• Dra ut stickkontakten ur eluttaget. Av anvisningarna och ritningen i den medföljande tabellen framgår hur man gör för att komma åt lampan.

• Kontrollera glödlampan och byt eventuellt. Maxeffekt: 15 W.

6. Onormal isbildning i frysdelen

• Är dörren ordentligt stängd?

• Hindrar livsmedlen som finns i frysdelen att dörren stängs ordentligt? Anmärkningar:

• Att listen på kylskåpets framsida blir varm är inget fel, utan avsikten är att förebygga kondensbildning.

• Blås- och gurgelljud som kommer från kylsystemet är helt normala. ..din apparat är levande!!!108 SERVICE Innan du kontaktar Kundtjänst:

1. Försök att åtgärda felet på egen hand

2. Sätt på skåpet igen för att kontrollera om felet

har åtgärdats. Om så inte är fallet drar du ut stickkontakten ur eluttaget, låter skåpet vila i en timme och gör sedan om försöket.

3. Om du inte lyckas åtgärda felet på egen hand

kontaktar du Kundtjänst. Uppge:

• Vilken typ av problem det rör sig om,

• Servicenumret (detta nummer finns efter ordet SERVICE på typskylten som finns inuti skåpet),

• Telefon- och riktnummer. Anmärkning: Omhängning av kylskåpets dörrar som utförs av Service täcks inte av garantin. INSTALLATION

• Installera inte apparaten i närheten av värmekällor.

• Placera det på torr plats med god ventilation.

• Var noga med att inte täcka över eller på annat sätt blockera de nedre och övre ventilationsöppningarna.

• Rengör kylskåpet invändigt (se avsnittet “Rengöring av kyldelen”).

• Sätt i de medföljande tillbehören.

• Största djup med öppen dörr - 110 cm

• Största bredd med öppen dörr - 105 cm Elektrisk anslutning

• Den elektriska anslutningen skall utföras i enlighet med gällande lokala bestämmelser.

• Data angående spänning och effektförbrukning finns på typskylten som är placerad vid sidan av frukt- och grönsakslådorna. Fristående kyl- och frysskåp (inte inbyggda)

• Montera distanselementen, om sådana finns, på baksidan av kondensatorn som är placerad på baksidan av kylskåpet (se bilden)).

• För att skåpet skall fungera på bästa sätt skall det vara ett fritt utrymme på minst 5 cm ovanför skåpet. Placera annan köksinredning på lämpligt avstånd för att säkerställa en god luftcirkulation.

• Ställ skåpet i våg och justera framfötterna om det är nödvändigt.

• Enligt lag är det obligatoriskt att ansluta skåpet till jord. Tillverkaren accepterar inget ansvar för personskador och skador på föremål som uppstår till följd av att dessa anvisningar inte har följts.

• Låt en behörig fackman byta ut eluttaget om stickkontakten och eluttaget inte är av samma typ.

• Använd inte förlängningssladdar eller adaptrar. Att skilja skåpet från elnätet

• Det måste vara möjligt att skilja skåpet från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget.109 Modell A Omhängning av dörren på höger sida

Ta ur de 2 locken som sitter på översidan av frysdörren. Ta bort de två skruvarna ur det mittersta gångjärnet (Fig. 1).

Ta försiktigt bort kyldelens och frysdelens dörrar tillsammans med det mittersta gångjärnet genom att lossa dörrarna från de övre och de nedre gångjärnsbultarna och dra sedan försiktigt dörrarna mot dig (Fig. 2).

Lägg ner apparaten på vänster sida. Ta bort de båda justeringsfötterna. Ta bort skruvarna ur det nedersta gångjärnet och ta bort själva gångjärnet (Fig. 3). Skruva ur bulten ur det nedersta gångjärnet och skruva i den i hålet på vänster sida (Fig. 4). Skruva sedan i det nedersta gångjärnet på vänster sida på kylen. Skruva tillbaka justeringsfoten i korrekt läge.

Ta bort de två locken från det mittersta gångjärnet på vänster sida. Ta bort de två skruvarna ur det översta gångjärnet och avlägsna själva gångjärnet. Ta bort locket från det översta gångjärnet på vänster sida. Ta bort locket från det mittersta gångjärnet på höger sida (Fig. 5). Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Höger lock till frysdörren Vänster lock till frysdörren Skruva ur de två skruvarna ur det mittersta gångjärnet Dra dörrarna mot dig tillsammans med det mittersta gångjärnet Ta bort de två skruvlocken från det mittersta gångjärnet (det stora) Skruva ur det översta gångjärnet Ta bort vänster skruvlock från det översta gångjärnet Ta bort skruvlocket från det mittersta gångjärnet (det stora)110

5. Lossa skruven i den översta gångjärnsbulten. Vrid bulten 180°

och dra åt skruven på nytt (Fig. 6).

6. Sätt tillbaka det översta gångjärnet på vänster sida (Fig. 7).

Sätt lock på det översta och det mittersta hålet på höger sida. Flytta locket till det mittersta gångjärnet på vänster sida (det går att använda locken som medföljer i påsen med bruksanvisningen).

7. Sätt den översta bussningen och tillhörande lock på plats

(Fig. 8) (det går att använda det nya locket som medföljer i påsen med bruksanvisningen). Ta bort den nedre bussningen och flytta den till vänster sida (Fig. 8).

8. Ta bort den översta bussningen och flytta den till vänster sida

(Fig. 9). Ta bort skruven ur dörrstoppet i frysdörren på höger sida och ta bort dörrstoppet. Montera det vänstra dörrstoppet på vänster sida (Fig. 9) (det går att använda frysens dörrstopp (vänster) som finns i påsen med bruksanvisningen).

9. Vrid det mittersta gångjärnet 180º. Sätt tillbaka kyldelens och

frysdelens dörrar tillsammans med det mittersta gångjärnet (följ anvisningarna i punkt 2 i omvänd ordning). Fixera det mittersta gångjärnet i korrekt läge genom att dra åt skruvarna (Fig. 10). Sätt slutligen tillbaka de övre locken på frysdörren. Fig. 8 Fig. 9 Fig. 10 Fig. 6 Vrid den översta gångjärnsbulten 180° Sätt på skruvlocket på det mittersta gångjärnet (det stora) Sätt på skruvlocket på det översta gångjärnet Sätt på de två skruvlocken på det mittersta gångjärnet (det stora) i detta läge Fig. 7 Vrid det mittersta gångjärnet 180°111 Modell B Omhängning av dörren på höger sida

Skruva ur de 2 fästskruvarna ur det mittersta gångjärnet. Ta bort de två bultarna ur det mittersta gångjärnet på vänster sida (Fig.1).

Ta försiktigt bort kyldelens och frysdelens dörrar tillsammans med det mittersta gångjärnet genom att långsamt dra dörrarna mot dig (Fig. 2).

Lägg ner apparaten på vänster sida. Ta bort de båda justeringsfötterna. Ta bort skruvarna ur det nedersta gångjärnet och ta bort själva gångjärnet (Fig. 3). Skruva ur bulten ur det nedersta gångjärnet och skruva i den i hålet på vänster sida (Fig. 4). Skruva sedan i det nedersta gångjärnet på vänster sida på kylen. Skruva tillbaka justeringsfoten i korrekt läge. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Sätt på de två skruvlocken på det mittersta gångjärnet (det stora) i detta läge. Ta bort de två locken från det mittersta gångjärnet. Ta bort de två skruvarna från det mittersta gångjärnet Sätt på de två skruvlocken på det mittersta gångjärnet (det stora) i detta läge.112

4. Skruva ur bulten som sitter till höger (Fig. 6/Detalj-A) och

skruva i den till vänster (Fig. 6/Detalj-B).

5. Sätt tillbaka den nedre bussningen och tillhörande lock (Fig. 7)

(använd locket som medföljer i påsen med bruksanvisningen). Ta bort den nedersta bussningen och flytta den till vänster sida (Fig. 7)

6. Sätt den översta bussningen och tillhörande lock på plats

(Fig. 8). Ta bort den nedersta bussningen och flytta den till vänster sida (Fig. 8).

7. Vrid det mittersta gångjärnet 180º. Sätt tillbaka kyldelens och

frysdelens dörrar tillsammans med det mittersta gångjärnet (följ anvisningarna i punkt 2 i omvänd ordning). Fixera det mittersta gångjärnet i korrekt läge genom att dra åt skruvarna (Fig. 9). Fig. 8 Fig. 9 Fig. 6 DETALJ-B Fig. 7 Vrid det mittersta gångjärnet 180° DETALJ-A FRYSDÖRR113
