WTE25112 - Køleskab WHIRLPOOL - Gratis brugsanvisning og manual

BRUGSANVISNING WTE25112 WHIRLPOOL

1. Når du har pakket ut apparatet må du

• Legg dem i fryseseksjonen med en gang du kommer hjem.

lunkent vann tilsatt et nøytralt vaskemiddel. Bruk ikke slipende produkter.

6. Skyll og tørk omhyggelig.

1. Apparatet virker ikke.

• Er døren ordentlig lukket?

5. Interiørlyset virker ikke.

• Er døren ordentlig lukket?

1. kontroller om du kan løse problemet på egen

3. Hvis problemet enda ikke har løst seg, tilkall

• Dette apparat er beregnet til husholdningsbrug samt til brug: - i køkkener på arbejdspladser, i forretninger og/eller i kontorer - på landbrugsejendomme - i hotelværelser, i motelværelser, i ferielejligheder, i bed & breakfast værelser. For at få det bedste udbytte af apparatet anbefales det at læse brugsanvisningen nøje, da den indeholder en beskrivelse af apparatet samt nyttige råd om opbevaring af madvarerne. Gem denne brugsanvisning til senere brug.

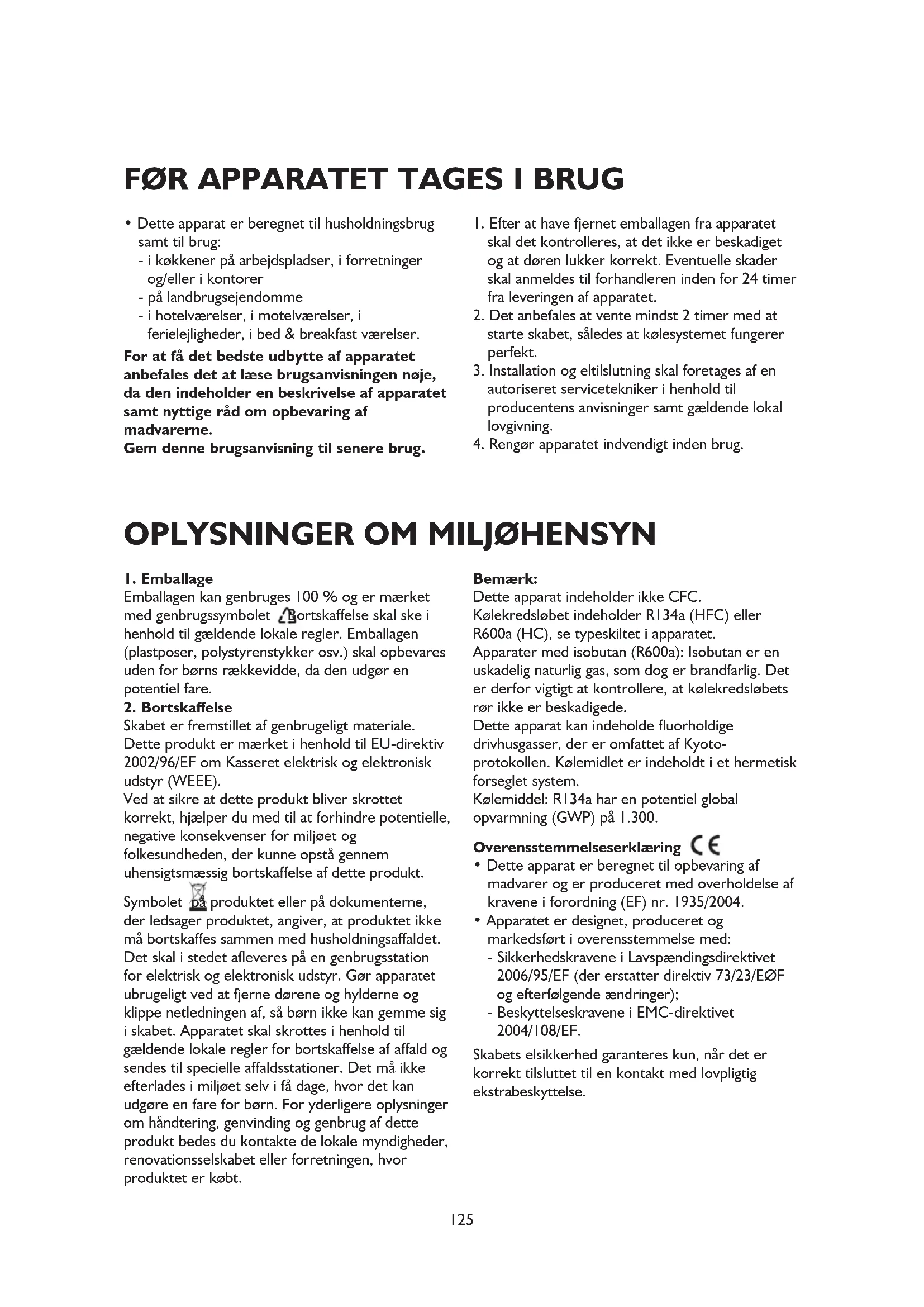

1. Efter at have fjernet emballagen fra apparatet

skal det kontrolleres, at det ikke er beskadiget og at døren lukker korrekt. Eventuelle skader skal anmeldes til forhandleren inden for 24 timer fra leveringen af apparatet.

2. Det anbefales at vente mindst 2 timer med at

starte skabet, således at kølesystemet fungerer perfekt.

3. Installation og eltilslutning skal foretages af en

autoriseret servicetekniker i henhold til producentens anvisninger samt gældende lokal lovgivning.

4. Rengør apparatet indvendigt inden brug.

Emballagen kan genbruges 100 % og er mærket med genbrugssymbolet . Bortskaffelse skal ske i henhold til gældende lokale regler. Emballagen (plastposer, polystyrenstykker osv.) skal opbevares uden for børns rækkevidde, da den udgør en potentiel fare.

Skabet er fremstillet af genbrugeligt materiale. Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF om Kasseret elektrisk og elektronisk udstyr (WEEE). Ved at sikre at dette produkt bliver skrottet korrekt, hjælper du med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt. Symbolet på produktet eller på dokumenterne, der ledsager produktet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Gør apparatet ubrugeligt ved at fjerne dørene og hylderne og klippe netledningen af, så børn ikke kan gemme sig i skabet. Apparatet skal skrottes i henhold til gældende lokale regler for bortskaffelse af affald og sendes til specielle affaldsstationer. Det må ikke efterlades i miljøet selv i få dage, hvor det kan udgøre en fare for børn. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor produktet er købt. Bemærk: Dette apparat indeholder ikke CFC. Kølekredsløbet indeholder R134a (HFC) eller R600a (HC), se typeskiltet i apparatet. Apparater med isobutan (R600a): Isobutan er en uskadelig naturlig gas, som dog er brandfarlig. Det er derfor vigtigt at kontrollere, at kølekredsløbets rør ikke er beskadigede. Dette apparat kan indeholde fluorholdige drivhusgasser, der er omfattet af Kyoto- protokollen. Kølemidlet er indeholdt i et hermetisk forseglet system. Kølemiddel: R134a har en potentiel global opvarmning (GWP) på 1.300. Overensstemmelseserklæring

• Dette apparat er beregnet til opbevaring af madvarer og er produceret med overholdelse af kravene i forordning (EF) nr. 1935/2004.

• Apparatet er designet, produceret og markedsført i overensstemmelse med: - Sikkerhedskravene i Lavspændingsdirektivet 2006/95/EF (der erstatter direktiv 73/23/EØF og efterfølgende ændringer); - Beskyttelseskravene i EMC-direktivet 2004/108/EF. Skabets elsikkerhed garanteres kun, når det er korrekt tilsluttet til en kontakt med lovpligtig ekstrabeskyttelse.

• Flytning og installation af apparatet skal udføres af to eller flere personer.

• Vær forsigtig i forbindelse med flytninger, så gulvet ikke bliver beskadiget (f.eks. parketgulv).

• Under opstillingen kontrolleres det, at skabet ikke beskadiger elkablet.

• Sørg for, at apparatet ikke er placeret i nærheden af en varmekilde.

• Sørg for, at der er plads på begge sider og over apparatet eller følg installationsanvisningerne for at sikre en passende udluftning.

• Sørg for, at ventilationsåbningerne i skabet ikke blokeres eller tildækkes.

• Sørg for ikke at beskadige kølekredsløbet.

• Opstil skabet på et plant gulv, som kan modstå vægten, og på et passende anvendelsessted.

• Stil skabet et tørt sted med god udluftning. Skabet er beregnet til optimal drift ved rumtemperaturer inden for følgende intervaller, der svarer til den klimakategori, som er angivet på typeskiltet. Skabet kan ikke fungere korrekt, hvis det i en længere periode får lov til at stå i en temperatur over eller under det angivne interval.

• Kontrollér, at spændingen på typeskiltet svarer til spændingen i husstanden.

• Der må ikke benyttes multi- eller enkeltstikdåser eller forlængerledninger.

• Brug vandslangen, der følger med skabet til slutning til vand, men brug ikke slangen til det tidligere apparat.

• Elkablet må kun ændres eller udskiftes af en autoriseret tekniker eller af Service.

• Det skal være muligt at afbryde strømmen enten ved fjernelse af stikket eller ved hjælp af en bipolær netværksafbryder, som installeres inden stikkontakten. SIKKERHED

• Benyt ikke apparatet til opbevaring af sprayflasker eller beholdere med drivgas eller brandfarlige væsker.

• Opbevar og benyt ikke benzin, brandfarlige gasser eller væsker i nærheden af apparatet eller andre elartikler. Dampene, som udvikles, kan medføre brand eller eksplosioner.

• Benyt ikke mekaniske, elektriske eller kemiske anordninger for at fremskynde afrimningen, medmindre de er af en type anbefalet af producenten.

• Brug aldrig elektriske apparater indvendigt i skabet, medmindre de er af en type anbefalet af producenten.

• Dette apparat er ikke beregnet til at blive brugt af børn eller personer med fysiske, sensoriske eller mentale handicap eller med med manglende erfaring og kendskab til apparatet, medmindre disse personer er under opsyn eller er oplært i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

• For at undgå risikoen for, at børn bliver lukket inde eller kvalt i apparatet, er det forbudt at lege ved eller gemme sig i apparatet.

• Indtag ikke væsken (ugiftig) i fryseelementerne (hvis de findes).

• Spis ikke isterninger eller ispinde umiddelbart efter fjernelse fra fryseren, idet der er risiko for fryseskader. BRUG

• Før enhver form for vedligeholdelse eller rengøring skal stikket tages ud af stikkontakten, eller strømmen afbrydes på hovedafbryderen.

• Alle apparater med ismaskine og vandautomat skal sluttes til drikkevandsforsyningen (vandforsyningstrykket skal være mellem 1,7 og 8,1 bar). Ismaskinen, is- og/eller vandautomaten, som ikke er tilsluttet vandforsyningen, må kun fyldes med drikkevand.

• Brug kun køleskabet til opbevaring af friske madvarer og fryseren kun til opbevaring af frostvarer, til indfrysning af friske madvarer samt til fremstilling af isterninger.

• Glasflasker med væsker må ikke anbringes i fryseren, da de kan gå i stykker.

• Anbring ikke madvarer, der ikke er emballerede, i kontakt med køle- eller fryseafdelingens indvendige vægge.

• "Pæren anvendt i apparatet er speciel til husholdningsapparater og er ikke egnet til belysning i boliger (forordning (EF) 244/2009)". Producenten kan på ingen måde gøres ansvarlig i tilfælde af manglende overholdelse af ovennævnte råd og advarsler.

Dette er et køleskab med stjernet fryser. Afrimningen af køleskabet er fuldautomatisk. Skabet fungerer optimalt ved temperaturer mellem +16°C og +32°C. Igangsætning af køleskabet Sæt stikket i stikkontakten. Termostaten gør det muligt at regulere temperaturen i både køleskab og fryser: køleskab og fryser. Regulering af temperaturen:

1. Til sikring af korrekt funktion og den bedst mulige opbevaring

af madvarerne anbefales det at regulere termostaten i position 2-3/MED.

2. Når temperaturen i køleskabet ønskes ændret, skal man dreje

termostatens reguleringsknap:

• til de laveste tal/MIN, hvis der ønskes en MINDRE KOLD temperatur i skabet;

• til de højeste tal/MAX, hvis der ønskes en KOLDERE temperatur. Termostat på 0: apparatet og belysningen er slukket. Bemærk: Rumtemperaturen, antallet af gange dørene åbnes samt

laceringen af apparatet har betydning for temperaturen i køleskabet. Indstillingerne af termostaten skal derfor stå i forhold til disse faktorer. Opbevaring af madvarer i køleskabet Anbring madvarerne som angivet på tegningen til højre. A. Tilberedte madvarer B. Kød og fisk C. Frugt og grønt D. Flasker E. Æg F. Smør, mælkeprodukter, ost Bemærk:

• Afstanden mellem hylderne og bagvæggen i køleskabet sikrer fri luftcirkulation.

• Madvarerne må ikke anbringes i direkte kontakt med skabets bagvæg.

• Læg ikke varme madvarer i køleskabet.

• Opbevar væsker i lukkede beholdere.

• Opbevaringen af grøntsager med et højt vandindhold kan medføre dannelse af kondens i den nederste skuffe: Det har dog ingen betydning for apparatets korrekte funktion.128

Fryseren er stjernet. og frostvarer kan opbevares i det antal måneder, der er angivet på pakningen. Herudover kan der indfryses friske madvarer, der skal anbringes på hylden øverst i fryseren, mens allerede frosne varer anbringes nederst, således at der ikke er kontakt til ikke-frosne varer. Mængden af friske varer, der kan indfryses på 24 timer, fremgår af typepladen. Bemærk: Indfrysningsknappen placeret ved siden af termostaten (hvis den findes) skal aktiveres for at forbedre indfrysningsprocessen. Varerne vil være helt frosne efter 24 timer. Deaktivér indfrysningsknappen. Vigtigt: Pak madvarerne godt ind i et af følgende:

• Stanniol, plastfilm, vandtætte plastbeholdere, lågbeholdere i polyætylen eller fryseemballage, som er egnet til de pågældende madvarer.

• I tilfælde af strømafbrydelse opretholder fryseren en passende temperatur til opbevaring af madvarer. Det anbefales dog at undlade at åbne fryserens dør under strømafbrydelsen. Vigtigt: I den viste tabel ses det antal måneder, hvori friske, indfrosne varer kan opbevares. Ved køb af frostvarer skal man:

• Sikre sig, at emballagen eller pakken er intakt, da varen kan forringes. Hvis en pakke er bulet eller har fugtige pletter, har den ikke været opbevaret under optimale betingelser og kan have været udsat for delvis optøning.

• Bruge termoposer til transporten og købe frostvarer som det sidste.

• Straks anbringe varerne i fryseren ved hjemkomsten.

• Undlade at genindfryse delvist optøede varer, men anvende dem inden for 24 timer.

• Undgå eller begrænse temperaturudsving mest muligt. Overholde udløbsdatoen på emballagen.

• Altid følge anvisningerne på emballagen vedrørende opbevaring af frostvarer. Fremstilling af isterninger

Det anbefales at afrime fryseren 1 eller 2 gange årligt, eller når rimlaget på væggene er 3 mm tykt. Det anbefales at afrime fryseren, når der kun er få varer i den.

1. Åbn døren, og tag madvarerne ud af fryseren. Pak dem

ind i avispapir, og læg dem et køligt sted eller i en termopose.

2. Tag stikket ud af stikkontakten.

3. Lad døren stå åben, således at isen på væggene kan

4. Fjern det afrimningsvand, der har samlet sig på bunden af

5. Rengør med en svamp, der er fugtet med lunkent vand og

sæbevand. Der må ikke anvendes skuremidler.

6. Skyl, og tør godt efter.

Bemærk: for at undgå uoprettelig skade på fryseren må der ikke anvendes spidse eller skærende genstande til at fjerne rimen med, og rummet må ikke opvarmes kunstigt. Køleskabet rengøres regelmæssigt. Afrimningen af køleskabet er fuldautomatisk. Periodisk dannelse af vanddråber på køleskabets bagvæg betyder, at den automatiske afrimning er i gang. Afrimningsvandet ledes via en afløbskanal ud i en beholder, hvor det fordamper. Afløbshullet skal rengøres regelmæssigt med det medfølgende værktøj for at sikre konstant og korrekt udløb af afrimningsvandet. Før enhver form for rengøring skal stikket tages ud af stikkontakten.

• Rengør køleskabet med en svamp og lunkent vand og/eller sæbevand.

• Skyl, og tør grundigt med en blød klud. Der må ikke anvendes slibemidler.

1. Skabet virker ikke.

• Er der strømafbrydelse?

• Sidder stikket ordentligt i stikkontakten?

• Er den bipolære afbryder aktiveret?

• Er der gået en sikring?

2. Køle-/fryseskabet køler ikke tilstrækkeligt.

• Er døren lukket korrekt?

• Er apparatet opstillet tæt på en varmekilde?

3. Køleskabet køler for meget.

• Er termostaten indstillet korrekt?

4. Der er vand i bunden af køleskabet.

• Er afløbskanalen for afrimningsvand blokeret?

5. Lyset virker ikke.

Kontrollér først punkt 1, derefter:

• Tag stikket ud af stikkontakten. Se vejledningen og illustrationen på den medfølgende tabel vedrørende adgang til pæren.

• Kontrollér pæren, og udskift den om nødvendigt med en ny. Pæren skal være på maks. 15 W.

6. Kraftig rimdannelse i fryseren

• Er døren ordentligt lukket?

• Forhindrer varerne en korrekt lukning af døren? Bemærk:

• Hvis køleskabets forkant er varm, skyldes det ikke en fejl, men er en hjælp til at forhindre dannelse af kondens.

• Gurglende og hvislende lyde stammer fra kølesystemet og er helt normale. ..dit skab fungerer!!!132 SERVICE Før servicecenteret kontaktes:

1. Undersøg, om det er muligt selv at rette fejlene

(se afsnittet “Fejlfindingsoversigt”).

2. Start skabet igen for at se, om fejlen er

afhjulpet. Hvis resultatet er negativt, frakobles apparatet på ny, og operationen gentages efter en time.

• Servicenummeret (tallet står efter ordet SERVICE på typepladen, der er anbragt inden i apparatet),

• Fulde navn og adresse,

• Telefonnummer. Bemærk: hvis servicecenteret udfører vending af døren, regnes det ikke for et garantiindgreb. OPSTILLING

• Apparatet må ikke opstilles tæt på en varmekilde.

• Det skal anbringes på et tørt sted med tilstrækkelig udluftning.

• Undgå at blokere den fri luftcirkulation over og under skabet.

• Rengør skabet indvendigt (se afsnittet “Rengøring af køleskabet”).

• Montér det medfølgende udstyr.

• Maksimal dybde med åben dør: 110 cm

• Maksimal bredde med åben dør: 105 cm Eltilslutning

• Tilslutning skal foretages i henhold til gældende lokal lovgivning.

• Netspændingen og strømforbruget fremgår af typepladen, der er anbragt inden i apparatet ved siden af frugt- og grøntsagsskuffen. For fritstående apparater (ikke indbygningsskabe)

• Montér afstandsstykkerne (hvis de medfølger) på kondensatoren bag på apparatet (se figuren).

• For at opnå det bedste driftsresultat skal der være 5 cm fri plads over skabet, og andre elementer skal anbringes med en afstand, der tillader luftcirkulation.

• Skabet skal placeres i vater. Justér om nødvendigt de forreste ben.

• Dette apparat skal ekstrabeskyttes jævnfør stærkstrømsreglementet. Producenten fralægger sig ethvert ansvar for skader på personer, dyr eller ting som følge af manglende overholdelse af lovgivningen.

• Hvis stikproppen og den LOVLIGE stikkontakt ikke passer sammen, skal stikproppen udskiftes.

• Der må ikke benyttes forlængerledninger eller multistikdåser. Afbrydelse af elektricitet

• Elektriciteten skal kunne afbrydes enten ved at tage stikket ud eller ved hjælp af en bipolær afbryder, der er anbragt før stikkontakten.133 Model A Ændring af åbningsretningen af døren i højre side

Fjern de 2 blændpropper fra øverste hylde i fryserdøren. Fjern midterhængslet to skruer (Fig. 1).

Fjern omhyggeligtt dørene i køle-/fryserummet sammen med midterhængslet ved at lade dem glide fra tapperne i øverste og nederste hængsel, idet De herefter trækker dem forsigtigt ud mod Dem selv (Fig. 2).

Læg forsigtigt skabet ned på venstre side. Fjern begge justeringsfødder. Fjern skruerne i nederste hængsel og herefter selve hængslet (Fig. 3). Skru tappen i nederste hængsel ud og skru den fast i hullet i venstre side (Fig. 4). Herefter skrues det nederste hængsel fast på køleskabets venstre side. Skru justeringsfødderne fast igen.

Fjern de to blændpropper fra midterhængslet i venstre side. Fjern de to skruer i øverste hængsel og fjern selve hængslet. Fjern blændproppen i øverste hængsel i venstre side. Fjern blændproppen fra midterhængslet i højre side (Fig. 5). Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fryserdørens højre dæksel Fryserdørens venstre dæksel Skru midterhængslets to skruer ud Træk dørene ud mod Dem selv med midterhængslet Fjern det store midterhængsels to skruedæksler) Skru det øverste hængsel ud Fjern øverste hængsels venstre skruedæksel Fjern skruedækslet i midterhængslet (stort)134

5. Løsn skruen i tappen i øverste hængsel. Drej tappen 180° og

stram skruen igen (Fig. 6).

6. Genmontér det øverste hængsel i venstre side (Fig. 7).

Luk det øverste og midterste hul i højre side. Flyt midterhængslets blændprop i venstre side. (Det er muligt at bruge blændpropperne, der følger med i kuverten i brugsanvisningen).

7. Sæt den øverste bøsning med tilhørende dæksel på plads igen

(Fig. 8) (Det er muligt at bruge det nye dæksel til bøsningen, der medfølger i kuverten i brugsanvisningen). Fjern den nederste bøsning og flyt den til venstre side (Fig. 8).

8. Fjern den øverste bøsning og flyt den til venstre side (Fig. 9).

Fjern stopskruen i fryserummets dør i højre side og fjern stoppeanordningen. Monter venstre stoppeanordning i venstre side (Fig. 9). (Det er muligt at bruge stoppeanordningen til fryserdøren (venstre), der medfølger i den lukkede kuvert i brugsanvisningen).

9. Drej midterhængslet 180º. Genmonter køle-/

fryseskabsdørene sammen med midterhængslet (punkt 2 i modsat rækkefølge). Sæt midterhængslet på plads og stram skruerne (Fig. 10). Til slut sættes fryserdørens øverste dæksler på plads igen. Fig. 8 Fig. 9 Fig. 10 Fig. 6 Drej tappen i øverste hængsel 180° Indsæt det (store) midterhængsels skruedæksel. Indsæt øverste hængsels højre skruedæksel Indsæt det (store) midterhængs els to skruedæksler i deres leje Fig. 7 Drej hængslet 180°135 Model B Ændring af dørens åbningsretning i højre side

Skru midterhængslets 2 fastgørelsesskruer ud. Fjern de to blændpropper fra midterhængslet i venstre side (Fig.1).

Fjern forsigtigt køle-/fryseskabsdørene sammen med midterhængslet ved at trække dem langsom ud mod Dem selv (Fig. 2).

Læg forsigtigt skabet ned på venstre side. Fjern begge justeringsfødder. Fjern skruerne i nederste hængsel og fjern herefter selve hængslet (Fig. 3). Skru tappen i nederste hængsel ud og skru den fast i hullet i venstre side (Fig. 4). Derefter skrues det nederste hængsel fast på køleskabets venstre side. Skru justeringsfødderne fast igen. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Indsæt det (store) midterhængsels skruedæksler i deres leje. Fjern midterhængslets to blændpropper. Fjern midterhængslets to skruer Indsæt det (store) midterhængsels to skruedæksler i deres leje.136

4. Skru tappen placeret til højre ud (Fig. 6/Detalje-A) og skru den

fast til venstre (Fig. 6/Detalje-B)

5. Sæt den nederste bøsning med tilhørende dæksel (Fig. 7) på

plads igen. (Brug dækslet i kuverten, der følger med brugsanvisningen) Fjern den nederste bøsning og flyt den til venstre side (Fig. 7)

6. Sæt den øverste bøsning med tilhørende dækset på plads igen

(Fig. 8). Fjern den nederste bøsning og flyt den til venstre side (Fig. 8).

7. Drej midterhængslet 180º. Genmonter køle-/

fryseskabsdørene sammen med midterhængslet (punkt 2 i modsat rækkefølge). Sæt midterhængslet på plads og stram skruerne (Fig. 9). Fig. 8 Fig. 9 Fig. 6 DETALJE-B Fig. 7 Drej midterhængslet 180° DETALJE-A FRYSERDØR137
