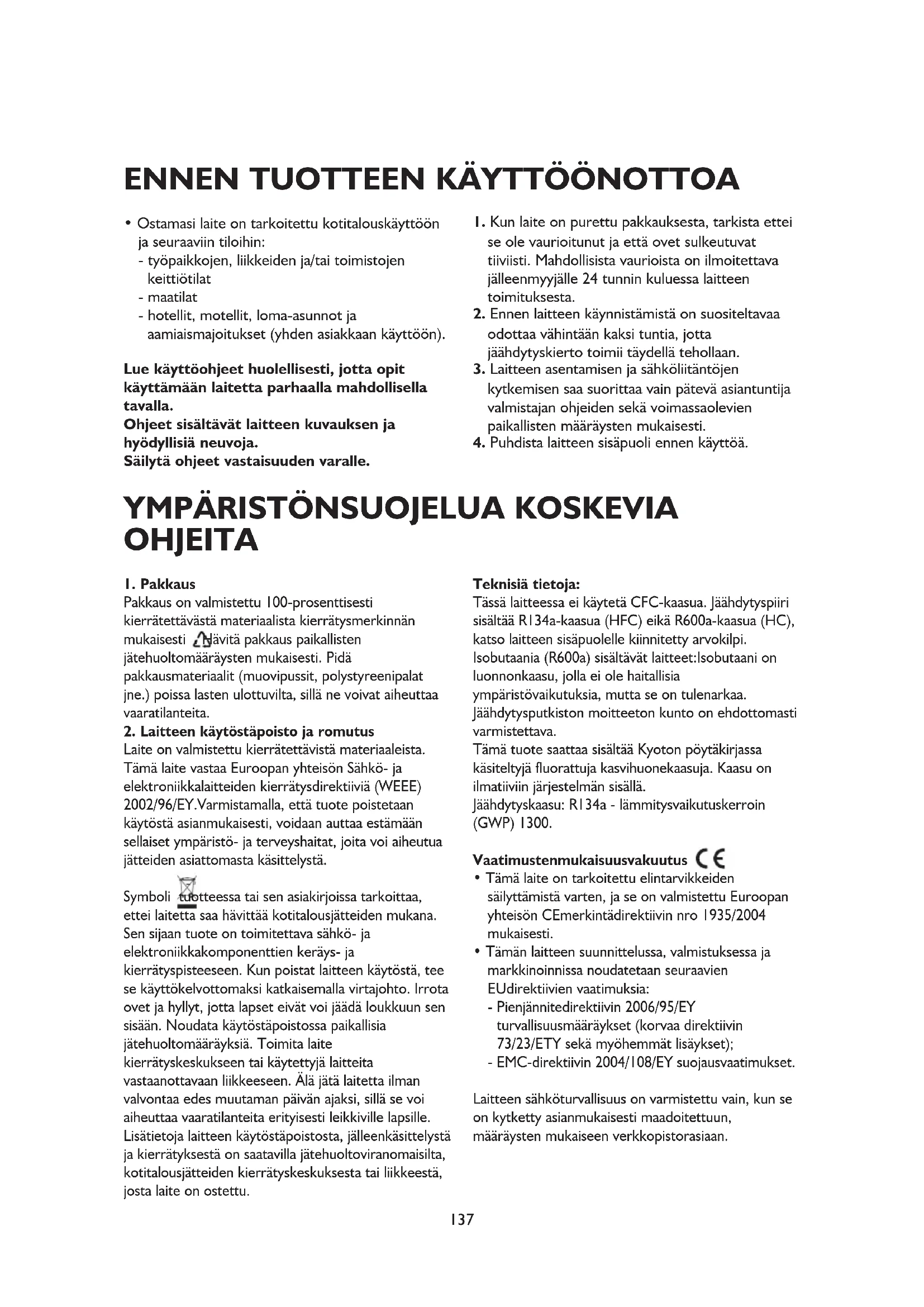

KÄYTTÖOHJE WTE25112 WHIRLPOOL

• Ostamasi laite on tarkoitettu kotitalouskäyttöön ja seuraaviin tiloihin: - työpaikkojen, liikkeiden ja/tai toimistojen keittiötilat - maatilat - hotellit, motellit, loma-asunnot ja aamiaismajoitukset (yhden asiakkaan käyttöön). Lue käyttöohjeet huolellisesti, jotta opit käyttämään laitetta parhaalla mahdollisella tavalla. Ohjeet sisältävät laitteen kuvauksen ja hyödyllisiä neuvoja. Säilytä ohjeet vastaisuuden varalle.

1. Kun laite on purettu pakkauksesta, tarkista ettei

se ole vaurioitunut ja että ovet sulkeutuvat tiiviisti. Mahdollisista vaurioista on ilmoitettava jälleenmyyjälle 24 tunnin kuluessa laitteen toimituksesta.

2. Ennen laitteen käynnistämistä on suositeltavaa

odottaa vähintään kaksi tuntia, jotta jäähdytyskierto toimii täydellä tehollaan.

3. Laitteen asentamisen ja sähköliitäntöjen

kytkemisen saa suorittaa vain pätevä asiantuntija valmistajan ohjeiden sekä voimassaolevien paikallisten määräysten mukaisesti.

4. Puhdista laitteen sisäpuoli ennen käyttöä.

Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista kierrätysmerkinnän mukaisesti . Hävitä pakkaus paikallisten jätehuoltomääräysten mukaisesti. Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta, sillä ne voivat aiheuttaa vaaratilanteita.

2. Laitteen käytöstäpoisto ja romutus

Laite on valmistettu kierrätettävistä materiaaleista. Tämä laite vastaa Euroopan yhteisön Sähkö- ja elektroniikkalaitteiden kierrätysdirektiiviä (WEEE) 2002/96/EY.Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voi aiheutua jätteiden asiattomasta käsittelystä. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Kun poistat laitteen käytöstä, tee se käyttökelvottomaksi katkaisemalla virtajohto. Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä loukkuun sen sisään. Noudata käytöstäpoistossa paikallisia jätehuoltomääräyksiä. Toimita laite kierrätyskeskukseen tai käytettyjä laitteita vastaanottavaan liikkeeseen. Älä jätä laitetta ilman valvontaa edes muutaman päivän ajaksi, sillä se voi aiheuttaa vaaratilanteita erityisesti leikkiville lapsille. Lisätietoja laitteen käytöstäpoistosta, jälleenkäsittelystä ja kierrätyksestä on saatavilla jätehuoltoviranomaisilta, kotitalousjätteiden kierrätyskeskuksesta tai liikkeestä, josta laite on ostettu. Teknisiä tietoja: Tässä laitteessa ei käytetä CFC-kaasua. Jäähdytyspiiri sisältää R134a-kaasua (HFC) eikä R600a-kaasua (HC), katso laitteen sisäpuolelle kiinnitetty arvokilpi. Isobutaania (R600a) sisältävät laitteet:Isobutaani on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia, mutta se on tulenarkaa. Jäähdytysputkiston moitteeton kunto on ehdottomasti varmistettava. Tämä tuote saattaa sisältää Kyoton pöytäkirjassa käsiteltyjä fluorattuja kasvihuonekaasuja. Kaasu on ilmatiiviin järjestelmän sisällä. Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin (GWP) 1300. Vaatimustenmukaisuusvakuutus

• Tämä laite on tarkoitettu elintarvikkeiden säilyttämistä varten, ja se on valmistettu Euroopan yhteisön CEmerkintädirektiivin nro 1935/2004 mukaisesti.

• Tämän laitteen suunnittelussa, valmistuksessa ja markkinoinnissa noudatetaan seuraavien EUdirektiivien vaatimuksia: - Pienjännitedirektiivin 2006/95/EY turvallisuusmääräykset (korvaa direktiivin 73/23/ETY sekä myöhemmät lisäykset); - EMC-direktiivin 2004/108/EY suojausvaatimukset. Laitteen sähköturvallisuus on varmistettu vain, kun se on kytketty asianmukaisesti maadoitettuun, määräysten mukaiseen verkkopistorasiaan.

• Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä.

• Varo vahingoittamasta lattiaa jääkaapin siirtämisen aikana (esim. parketti).

• Tarkista asennuksen yhteydessä, ettei laite ole virtajohdon päällä.

• Varmista, ettei laite ole lämmönlähteen lähellä.

• Riittävän ilmankierron varmistamiseksi laitteen kummallekin sivulle sekä yläpuolelle on jätettävä vapaata tilaa asennusohjeiden mukaisesti.

• Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.

• Älä vahingoita jääkaapin jäähdytysputkistoa.

• Sijoita laite tukevalle ja tasaiselle lattialle, tarkoituksenmukaiseen ja riittävän tilavaan paikkaan.

• Sijoita laite kuivaan ja hyvin ilmastoituun tilaan. Laite on esisäädetty toimimaan parhaiten ympäristössä, jonka lämpötila on alla mainittujen arvojen välillä, arvokilvessä osoitetun ilmastoluokan mukaisesti: Laite ei mahdollisesti toimi moitteettomasti, jos se on ollut kauan mainittuja lämpötila-arvoja lämpimämmässä tai kylmemmässä tilassa.

• Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi jännitettä.

• Älä käytä yksi- tai kaksiosaisia sovittimia tai jatkojohtoja.

• Kytke laite vesijohtoverkkoon uuden laitteen mukana toimitetulla putkella. Älä käytä vanhan laitteen putkea.

• Ainoastaan ammattitaitoinen henkilö tai huoltopalvelu saa korjailla sähköjohtoa tai vaihtaa sen.

• Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. TURVALLISUUS

• Älä aseta laitteeseen suihkepulloja tai astioita, jotka sisältävät ponne- tai syttyviä aineita.

• Älä säilytä tai käytä jääkaapin tai muiden kodinkoneiden läheisyydessä bensiiniä tai tulenarkoja kaasuja tai nesteitä. Kaasut voivat aiheuttaa tulipalon tai räjähdyksen.

• Älä yritä nopeuttaa sulamista mekaanisten apuvälineiden, sähkölaitteiden tai kemikaalien avulla. Käytä ainoastaan valmistajan suosittelemia välineitä.

• Älä käytä tai vie sähkölaitteita laitteen sisälle, elleivät ne ole valmistajan nimenomaisesti valtuuttamia.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole asianmukaista kokemusta tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.

• Älä anna lasten leikkiä laitteella tai piiloutua sen sisälle. Vaarana on loukkuunjääminen ja tukehtuminen.

• Älä laita suuhun kylmävaraajien sisältämää (myrkytöntä) nestettä (joissakin malleissa).

• Älä nauti jääkuutioita tai mehujäitä suoraan pakastimesta, sillä ne voivat aiheuttaa kylmävaurioita. KÄYTTÖ

• Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista.

• Laitteet, joissa on jääpalakone ja vedenannostelija, on liitettävä puhtaaseen vesijohtoverkkoon (paine välillä 0,17 – 0,81 MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/tai vedenannostelijat, joita ei liitetä suoraan vesijohtoverkkoon, saa täyttää vain puhtaalla juomavedellä.

• Käytä jääkaappiosastoa vain tuoreiden elintarvikkeiden säilyttämiseen ja pakastinosastoa vain pakasteiden säilyttämiseen, tuoreiden elintarvikkeiden pakastamiseen ja jääkuutioiden valmistamiseen.

• Älä laita pakastimeen nesteitä lasiastioissa, sillä ne voivat särkyä.

• Älä säilytä pakkaamattomia elintarvikkeita suorassa kosketuksessa jääkaapin tai pakastinosaston sisäosiin.

• "Laitteessa käytetty lamppu on tarkoitettu erityisesti kodinkoneille eikä se sovi kotitalouden huonevalaistukseen (Asetus (EY) 244/2009)". Valmistaja ei vastaa millään tavalla vahingoista, jotka ovat aiheutuneet siitä, ettei edellä mainittuja ohjeita ja varoituksia ole noudatettu.

YLEISIÄ VAROTOIMIA JA SUOSITUKSIA

Ilmastoluokka Ymp. lämpöt. (°C) Ymp. lämpöt. (°F) SN 10 - 32 50 - 90 N 16 - 32 61 - 90 ST 16 - 38 61 - 100 T 16 - 43 61 - 110139

JÄÄKAAPPIOSASTON KÄYTTÖ

Tämä laite on jääkaappi, jossa on tähden pakastin. Jääkaappiosaston sulatus on täysin automaattinen. Paras mahdollinen lämpötila koneen toiminnalle on +16°C - +32°C. Jääkaapin käyttöönotto Laita pistoke pistorasiaan. Termostaatilla voidaan säätää sekä jääkaapin että pakastimen sisälämpötila. Osastojen lämpötilan säätäminen:

1. Asianmukaisen toiminnan ja elintarvikkeiden parhaan

säilymisen varmistamiseksi on suositeltavaa asettaa termostaatti asentoon 2-3/MED.

2. Kun haluat muuttaa jääkaappiosaston lämpötilaa käännä

termostaatin valitsinta:

• pienempiin numeroihin päin/MIN jos haluat, että osaston sisälämpötila on VÄHEMMÄN KYLMÄ,

• isompiin numeroihin päin/MAX jos haluat, että osaston lämpötila on KYLMEMPI. Termostaatti asennossa 0: laitteen toiminta ja valo on sammutettu. Huom: Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti

aattavat vaikuttaa sisälämpötilaan. Termostaatin asento tulee säätää nämä tekijät huomioon ottaen. Elintarvikkeiden säilytys jääkaapissa Sijoita elintarvikkeet oheisen kuvan mukaisesti. A. Valmiit ruoat B. Kala, liha C. Hedelmät ja vihannekset D. Pullot E. Kananmunat F. Voi, maitotuotteet, juusto Huom:

• Jätä tilaa hyllyjen ja takaseinän väliin, jotta ilma pääsee kiertämään vapaasti jääkaapin sisällä.

• Älä aseta elintarvikkeita kiinni jääkaapin takaseinään.

• Älä pane ruokia jääkaappiin lämpiminä.

• Säilytä nesteet suljetuissa astioissa.

• Runsaasti vettä sisältävät vihannekset saattavat aiheuttaa kosteuden muodostumista alempaan lokeroon: se ei kuitenkaan haittaa laitteen toimintaa.140

PAKASTINOSASTON KÄYTTÖ

Pakastinosastossa on tähteä. Siinä voidaan säilyttää pakasteita pakkauksessa ilmoitetun aikamäärän mukaisesti. Siinä voidaan myös pakastaa tuoreita elintarvikkeita. Aseta ne ritilöille ja siirrä jo pakastetut elintarvikkeet alaosaan, jotta ne eivät joudu kosketuksiin pakastettavien elintarvikkeiden kanssa. Tuoreiden elintarvikkeiden pakastuskapasiteetti 24 tunnissa on merkitty arvokilpeen. Tärkeää:

ääri tai pakkaa tuoreet elintarvikkeet:

• pakastukseen sopivaan alumiinifolioon, muovikelmuun, tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan tai pakastusrasiaan.

• Pakastinosasto pystyy pitämään lämpötilan elintarvikkeiden säilyttämiselle sopivana myös sähkökatkon aikana. Silloin on kuitenkin paras välttää oven avaamista. Tärkeää: Tuoreena pakastettujen elintarvikkeiden suositeltu säilytysaika on merkitty oheiseen taulukkoon. Tarkista seuraavat asiat pakasteita ostaessasi:

• Pakkauksen tulee olla moitteettomassa kunnossa. Vialliset pakkaukset saattavat aiheuttaa elintarvikkeen pilaantumisen. Jos pakkaus on pullistunut ja siinä on kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa, ja se on saattanut sulaa säilytyksen aikana.

• Osta pakasteet viimeiseksi ja kuljeta ne kotiin kylmälaukussa.

• Aseta pakasteet pakastinosastoon heti kotiin tultuasi.

• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan käytä tuote 24 tunnin kuluessa.

• Vältä lämpötilan muutoksia tai rajoita ne mahdollisimman vähäisiksi. Noudata pakkaukseen merkittyä säilytysaikapäivämäärää.

• Noudata aina pakkauksessa olevia säilytysohjeita. Jääkuutioiden valmistaminen

• Täytä 3/4 jääkuutioastiasta vedellä ja aseta se pakastinosaston pohjalle. Jos jääkuutioastia tarttuu kiinni osaston pohjaan, älä käytä sen irrottamiseen teräviä tai leikkaavia esineitä.

Pakastinosasto on suositeltavaa sulattaa 1 tai 2 kertaa vuodessa tai kun seinämiin muodostuneen jääkerroksen paksuus on 3 mm. Suosittelemme sulatuksen suorittamista silloin, kun säilytettäviä pakasteita on vähän.

1. Avaa ovi ja tyhjennä lokero elintarvikkeista. Kääri

pakasteet tiiviisti sanomalehteen ja vie ne viileään paikkaan tai pakkaa ne kylmälaukkuun.

2. Irrota laite sähköverkosta.

3. Jätä pakastinosaston ovi auki, jotta seinissä oleva jää

4. Poista osaston alaosaan kerääntyvä sulatusvesi.

5. Puhdista lokero sisältä haaleaan veteen ja neutraaliin

pesuaineeseen kostutetulla sienellä. Älä käytä hankausaineita.

6. Huuhtele ja kuivaa huolellisesti.

Huom: välttääksesi lokeron vaurioitumista älä käytä jään irrottamiseen teräviä tai leikkaavia metalliesineitä. Älä myöskään lämmitä lokeroa keinotekoisesti. Puhdista jääkaappiosasto säännöllisesti. Jääkaappiosaston sulatus on täysin automaattinen. Jääkaappiosaston takaseinään ilmestyvät vesipisarat osoittavat automaattisen sulatuksen olevan käynnissä. Sulatusvesi johdetaan automaattisesti tyhjennysaukkoon, josta se valuu haihdutusastiaan. Puhdista säännöllisesti sulatusveden tyhjennysaukko laitteen mukana toimitetun apuvälineen avulla varmistaaksesi, että sulatusvesi pääsee poistumaan. Ennen puhdistustoimenpiteiden aloittamista irrota laite sähköverkosta.

• Käytä haaleaan veteen ja/tai neutraaliin pesuaineeseen kastettua sientä.

• Huuhtele ja kuivaa pehmeällä pyyhkeellä. Älä käytä hankaavia aineita.

• Puhdista ilmanvaihtoritilät ja laitteen takana oleva jäähdytin säännöllisesti pölynimurilla tai harjalla.

• Puhdista laite ulkopuolelta pehmeällä pyyhkeellä. Jos laitetta ei käytetä pitkään aikaan

1. Tyhjennä jääkaappi kokonaan.

2. Irrota laite sähköverkosta.

3. Sulata ja puhdista laite sisältä.

4. Kun laite ei ole käytössä, jätä ovi auki homeen, hajun ja

hapettumisen muodostumisen välttämiseksi.

• Puhdista pakastelokero (mallikohtainen) sisältä sulatuksen yhteydessä.

• Puhdista jääkaappiosasto säännöllisesti lämpimään veteen ja/tai neutraaliin pesuaineeseen kastetulla sienellä. Huuhtele ja kuivaa pehmeällä pyyhkeellä. Älä käytä hankaavia aineita.

• Puhdista laite ulkopuolelta veteen kastetulla pehmeällä pyyhkeellä. Älä käytä hankausjauhetta, teräsvillaa tai tahranpoistoainetta (esim. asetonia, trikloorietyleeniä) tai etikkaa. Lampun vaihtaminen: Jos lamppu täytyy vaihtaa, toimi seuraavalla tavalla:

• Irrota pistoke pistorasiasta

• Paina lampun suojuksen reunoilla olevia kielekkeitä ja irrota suojus.

• Vaihda lamppu uuteen lamppuun, jonka teho on enintään 15 W.

• Laita lampun suojus paikalleen ja odota 5 minuuttia ennen kuin kytket laitteen taas päälle.143 VIANETSINTÄ Kun kuulet tällaisia ääniä

• Onko kyseessä sähkökatkos?

• Onko pistoke kunnolla kiinni pistorasiassa?

• Onko virta kytketty päälle virtakytkimestä?

• Onko sulake kunnossa?

• Onko sähköjohto viallinen?

• Onko termostaatti asennossa 0 (Stop)?

2. Osastojen sisälämpötila ei ole tarpeeksi

• Onko ovi tiiviisti suljettu?

• Onko laite asennettu lämmönlähteen läheisyyteen?

• Onko termostaatti oikeassa asennossa?

• Ovatko ilmankiertoaukot tukossa?

3. Jääkaappiosaston lämpötila on liian

• Onko termostaatti oikeassa asennossa?

4. Jääkaappiosaston pohjalla on vettä.

• Onko sulatusveden tyhjennysaukko tukossa?

5. Sisävalo ei toimi.

Tarkista ensin kohta 1 ja sitten:

• Irrota laite sähköverkosta. Lamppuun päästään käsiksi seuraamalla oheisen taulukon ohjeita ja kuvaa.

• Tarkista lamppu ja vaihda viallinen lamppu uuteen. Lampun maksimiteho saa olla 15W.

6. Liikaa jäätä pakastinosastossa

• Onko ovi tiiviisti suljettu?

• Estävätkö elintarvikkeet oven sulkeutumisen? Huom:

• Jääkaapin lämmin etureuna ei ole toimintahäiriö, vaan tarkoituksena on estää kosteuden muodostuminen.

• Pulputtavat tai puhaltavat jäähdytyspiiristä kuuluvat äänet ovat normaali ilmiö. ..se tarkoittaa, että laite toimii.144 HUOLTOPALVELU Ennen kuin otat yhteyden huoltoon:

1. Kokeile, voitko itse poistaa häiriön (katso

2. Käynnistä laite uudelleen nähdäksesi onko vika

korjautunut. Jos tulos on kielteinen, sammuta laite ja toista toimenpide noin tunnin kuluttua.

3. Jos vika ei vieläkään ole poistunut, ota yhteys

huoltoon. Ilmoita seuraavat asiat:

• Service-numero (laitteen sisäpuolelle kiinnitettyyn arvokilpeen SERVICE-sanan jälkeen merkitty luku),

• täydellinen osoitteesi,

• puhelin- ja suuntanumerosi. Huom: laitteen ovien kätisyyden vaihtamista Huoltopalvelun toimesta ei katsota takuutoimenpiteeksi. ASENNUS

• Älä asenna laitetta lämmönlähteiden läheisyyteen.

• Sijoita se kuivaan ja hyvin ilmastoituun tilaan.

• Älä tuki ylempää tai alempaa ilmankiertotilaa.

• Puhdista sisäpuoli (katso kappaletta “Jääkaappiosaston puhdistus”).

• Asenna varusteet laitteen sisään.

• Maksimisyvyys ovi avoinna 110 cm

• Maksimileveys ovi avoinna 105 cm Sähköliitäntä

• Sähköliitännät tulee suorittaa paikallisten määräysten mukaisesti.

• Jännitteen ja käytetyn tehon tiedot ovat hedelmä- ja vihanneslaatikoiden vieressä sijaitsevassa arvokilvessä. Vapaasti asennettavat laitteet

• Jos laitteen mukana on toimitettu välikappaleet, asenna ne laitteen takana sijaitsevan lauhduttimen takaosaan (katso kuvaa).

• Laitteen tehokkaan toiminnan varmistamiseksi sen yläpuolelle on jätettävä vähintään 5 cm:n rako. Jätä tilaa myös viereisten kalusteiden ja laitteen väliin ilmankiertoa varten.

• Sijoita laite vaakasuoraan. Säädä tarpeen vaatiessa laitteen etujalkoja.

• Laitteen maadoitus on lakisääteinen. Valmistaja ei vastaa mahdollisista henkilöille, eläimille tai esineille aiheutuneista vahingoista, jotka seuraavat yllä mainittujen määräysten noudattamisen laiminlyönnistä.

• Jos pistokkeen ja pistorasian tyyppi ei ole sama, pistoke on vaihdettava pätevän asiantuntijan toimesta.

• Älä käytä jatkojohtoja tai soviteosia. Sähköverkosta irrottaminen

• Sähköverkosta irrottamisen on oltava mahdollista joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla.145 Malli A Oven kätisyyden vaihtaminen oikealta avautuvaksi

Irrota 2 tulppaa pakastimen oven yläosasta. Irrota kaksi keskisaranan ruuvia (Kuva 1).

Ota jääkaappi- ja pakastinosaston ovet varovasti pois paikaltaan yhdessä keskisaranan kanssa liu'uttaen ne irti ylä- ja alasaranan tapeista ja vetäen varovasti itseäsi kohti (Kuva 2).

Käännä laite vasemman kylkensä varaan. Irrota kumpikin tasapainotusjalka. Irrota alasaranan ruuvit ja ota sarana pois paikaltaan (Kuva 3). Ruuvaa auki alasaranan tappi ja ruuvaa se kiinni vasemmalla puolella olevaan reikään (Kuva 4). Ruuvaa sen jälkeen alasarana jääkaapin vasemmalle puolelle. Kiinnitä tasapainotusjalka takaisin paikalleen.

Irrota kaksi keskisaranan tulppaa vasemmalta puolelta. Irrota kaksi yläsaranan ruuvia ja ota sarana pois paikaltaan. Irrota yläsaranan tulppa vasemmalta puolelta. Irrota keskisaranan tulppa oikealta puolelta (Kuva 5). Kuva 1 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Pakastimen oven oikeanpuoleinen suojatulppa Pakastimen oven vasemmanpuoleinen suojatulppa Avaa keskisaranan kaksi ruuvia. Vedä ovia ja keskisaranaa itseäsi kohti. Irrota kaksi ruuvinsuojusta isosta keskisaranasta. Ruuvaa auki yläsarana. Irrota vasemmanpu oleinen ruuvinsuojus yläsaranasta. Irrota ruuvinsuojus (isosta) keskisaranasta.146

5. Avaa keskisaranan tapin ruuvi. Käännä tappia 180° ja kiristä

6. Asenna yläsarana vasemmalle puolelle (Kuva 7).

Peitä oikean puolen ylä- ja alareikä tulpilla. Siirrä keskisaranan tulppa vasemmalle puolelle. (Voit käyttää käyttöohjeen muovipussissa olevia tulppia.)

7. Kiinnitä ylempi kiinnike ja sen suojus takaisin paikalleen

(Kuva 8). (Voit käyttää käyttöohjeen muovipussissa olevaa uutta kiinnikkeen suojusta). Irrota alempi kiinnike ja siirrä se vasemmalle puolelle (Kuva 8).

8. Irrota ylempi kiinnike ja siirrä se vasemmalle puolelle (Kuva 9).

Irrota pakastinosaston oven lukitussalvan ruuvi oikealta puolelta ja ota salpa pois paikaltaan. Asenna vasen salpa vasemmalle puolelle (Kuva 9). (Voit käyttää käyttöohjeen muovipussissa olevaa pakastimen oven (vasemman puolen) salpaa.)

9. Käännä keskisaranaa 180º. Asenna jääkaappi- ja

pakastinosaston ovet takaisin paikalleen yhdessä keskisaranan kanssa (kohta 2 päinvastaisessa järjestyksessä). Kiinnitä keskisarana paikalleen kiristämällä ruuvit (Kuva 10). Aseta lopuksi suojatulpat paikalleen pakastimen oveen. Kuva 8 Kuva 9 Kuva 10 Kuva 6 Käännä yläsaranan tappia 180°. Työnnä (ison) keskisaranan ruuvinsuojus paikalleen. Työnnä yläsaranan oikeanpuolinen ruuvinsuojus paikalleen. Työnnä (ison) keskisaranan kaksi ruuvinsuojusta tähän kohtaan. Kuva 7 Käännä keskisaranaa 180°.147 Malli B Oven kätisyyden vaihtaminen oikealta avautuvaksi

Avaa keskisaranan kaksi kiinnitysruuvia. Irrota kaksi tulppaa keskisaranasta vasemmalta puolelta (Kuva 1).

Ota jääkaappi- ja pakastinosaston ovet varovasti pois paikaltaan yhdessä keskisaranan kanssa vetäen niitä varovasti itseäsi kohti (Kuva 2).

Käännä laite vasemman kylkensä varaan. Irrota kumpikin tasapainotusjalka. Irrota alasaranan ruuvit ja ota sarana pois paikaltaan (Kuva 3). Ruuvaa auki alasaranan tappi ja ruuvaa se kiinni vasemmalla puolella olevaan reikään (Kuva 4). Ruuvaa sen jälkeen alasarana jääkaapin vasemmalle puolelle. Kiinnitä tasapainotusjalka takaisin paikalleen. Kuva 1 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Työnnä (ison) keskisaranan kaksi ruuvinsuojusta tähän kohtaan. Irrota keskisaranan kaksi tulppaa. Irrota keskisaranan kaksi ruuvia. Työnnä (ison) keskisaranan kaksi ruuvinsuojusta tähän kohtaan.148

4. Ruuvaa auki oikeanpuoleinen saranatappi (Kuva 6/kohta A) ja

kiinnitä se vasemmalle puolelle (Kuva 6/kohta B).

5. Kiinnitä alempi kiinnike ja sen suojatulppa takaisin paikalleen

(Kuva 7). (Käytä käyttöohjeen muovipussissa olevaa kiinnikkeen suojatulppaa). Irrota alempi kiinnike ja siirrä se vasemmalle puolelle (Kuva 7).

6. Kiinnitä ylempi kiinnike ja sen suojus takaisin paikalleen

(Kuva 8). Irrota alempi kiinnike ja siirrä se vasemmalle puolelle (Kuva 8).

7. Käännä keskisaranaa 180º. Asenna jääkaappi- ja

pakastinosaston ovet takaisin paikalleen yhdessä keskisaranan kanssa (kohta 2 päinvastaisessa järjestyksessä). Kiinnitä keskisarana paikalleen kiristämällä ruuvit (Kuva 9). Kuva 8 Kuva 9 Kuva 6 KOHTA B Kuva 7 Käännä keskisaranaa 180°. KOHTA A PAKASTIMEN OVI149
