Expertise DG9020 - Gerador ROWENTA - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho Expertise DG9020 ROWENTA em formato PDF.
| Tipo de produto | Gerador de vapor |
| Marca | Rowenta |
| Modelo | Expertise DG9020 |
| Alimentação elétrica | 220-240 V, tomada com terra |
| Capacidade do reservatório de água | Não especificado, reservatório removível com nível Max |
| Tipo de caldeira | Caldeira integrada com indicador de drenagem |
| Função vapor | Comando de vapor sob a alça, vazão ajustável |
| Jato de vapor precisão | Botão na alça para áreas difíceis |
| Vapor úmido | Função para excesso de vapor (conforme modelo) |
| Passagem a vapor vertical | Sim, termostato no máximo |
| Painel de controle | Indicadores verde, laranja, vermelho e botão Restart |
| Reservatório de água | Removível, enchimento pela parte superior |
| Enrolador de cabo | Integrado, botão de enrolamento |
| Placa de descanso do ferro | Integrada ao corpo, bases antiderrapantes |
| Manutenção da caldeira | Drenagem a cada 10 usos ou conforme dureza da água |
| Acessório de drenagem | Fornecido com dois tipos de membranas |
| Segurança | Válvula de alívio de pressão, fusível térmico |
| Tipo de água recomendado | Água da torneira, se calcário mistura 50% desmineralizada |
| Garantia | 1 ano no aparelho, 2 anos no tanque |
Perguntas frequentes - Expertise DG9020 ROWENTA
Perguntas dos utilizadores sobre Expertise DG9020 ROWENTA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Gerador em formato PDF gratuitamente! Encontre o seu manual Expertise DG9020 - ROWENTA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Expertise DG9020 da marca ROWENTA.
MANUAL DE UTILIZADOR Expertise DG9020 ROWENTA
Manual de instruções
ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ
1 • UNDERSTANDING YOUR STEAM GENERATOR

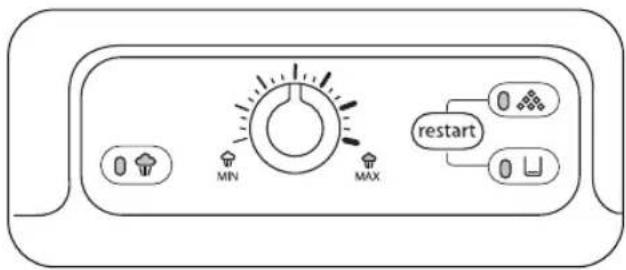

4 • FUNZIONAMENTO DEL QUADRO COMANDI
- Saída do "vapor frontal de precisão" (consoante o modelo)
- Comando do "vapor frontal de precisão" (consoante o modelo)
- Comando do vapor húmido (consoante o modelo)
- Comando do vapor
- Termóstato para regular a temperatura da base do ferro
- Luz piloto do ferro
- Caldeira (no interior do gerador de vapor)
- Encaixe do tubo de vapor
-
Pegas para retirar e colocar o depósito de água amovível
-
Depósito de água amovível
- Orificio de enchimento do depósito de ág amovível
- Base de repouso do ferro
- Tampa de acesso para esvaziamento da caldeira
- Painel de comandos
- Compartimento de arrumação do cabo eléctrico
- Enrolador de cabo
- Interruptor "on" / "off" (ligar / desligar)
- Cabo de ligação do ferro à base do gera de vapor
Painel de comandos
Comando regulador do débito de vaportão "RESTART"
P
2 • PREPARE O SEU GERADOR
- Coloque o gerador num local estável e horizontal, resistente ao calor.

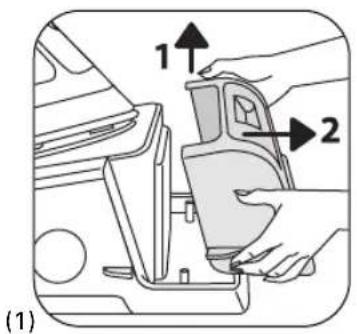

- Retire o depósito de água amovível com a ajuda das pegas puxando para cima (1).

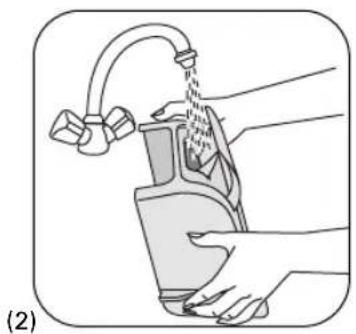

- Encha o depósito de água sem ultrapassar o nível máximo (2).
- Volte a colocá-lo encaixando-o bem no respectivo compartimento (3).
Que tipo de água utilizar?
O seu aparelho foi concebido para funcionar com água da torneira. Caso a água seja calcária, misture-a com água desmineralizada à venda no comércio (50% de cada).
Que águas não devem ser utilizadas?
Não coloque mais nada no depósito amovível e não utilize água extraída de máquinas de secar roupa, água perfumada, água extraída de frigoríficos, água dos climatizadores, água da chuva. Estas águas contêm detritos orgânicos ou elementos minerais que se concentram sob o efeito do calor e provocam salpicos, derrames de cor castanha ou um envelhecimento prematuro do seu aparelho.
3 • PONHA O SEU GERADOR DE VAPOR A FUNCIONAR
- Desenrole completamente o cabo antes de o ligar à tomada na parte anterior da caldeira
- Carregue no interruptor ligar/desligar (localizado na parte da frente da base do gerador) (a), o indicador verde (localizado por baixo do painel de comandos) acende intermitentemente e a caldeira aquece (b).
- Após aproximadamente um minuto, e regularmente durante a utilização, a bomba eléctrica integrada no seu aparelho injecta água para a caldeira. Esta acção irá produzir um ruído, normal durante este procedimento.
- Durante a primeira utilização podem surgir fumos e cheiros (não nocivos) que desaparecerá rapidamente e que não têm qualquer consequência na utilização do aparelho.
P

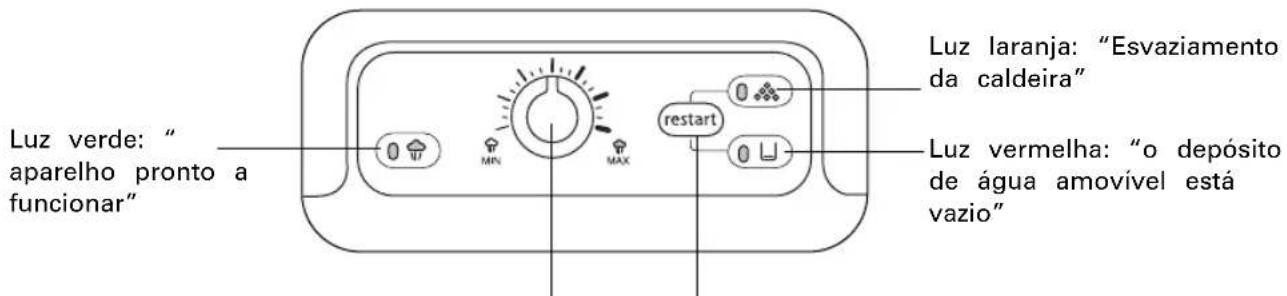

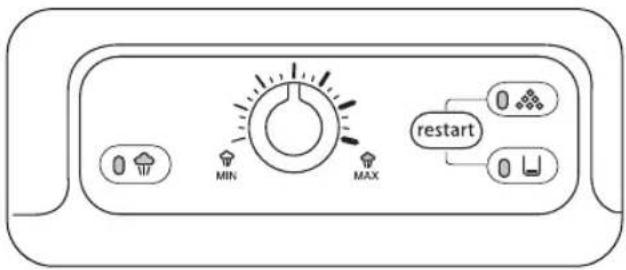

4 • FUNCIONAMENTO DO PAINEL DE COMANDOS
- Luz verde intermitente: a caldeira está em aquecimento.
- Luz verde fixa: pode começar a utilizar o vapor.
- Luz vermelha fixa: o depósito está vazio.
- Luz laranja “esvaziamento da caldeira”*intermitente: deve enxaguar a caldeira.
Atenção. O aparelho tem de estar frio (ver capítulo 11). Botão "RESTART":
- A accionar (pressão curta) depois de cada enchimento do depósito de água para começar de novo a engomar (ver capítulo 6).
- A accionar (pressão longa: 2 a 3 segundos) depois de cada esvaziamento da caldeira (ver capítulo 11).
5 • PARA ENGOMAR COM VAPOR
- Coloque o comando do termostato do ferro no tipo de tecido que deseja engomar (6).
● Fibras sintéticas (baixa temperatura)
Seda/Lã (temperatura média)
●●● Algodão/Linho (alta temperatura)
(6)
(7)
- A luz-piloto do ferro acende.
Atenção! O aparelho está pronto quando a luz-piloto do ferro se apaga e a luz-piloto verde localizada nos comandos da caldeira permanece acesa.
- Regule o débito do vapor (botão regulador que se encontra nos comandos da caldeira) (7)
REGULAÇÃO DO BOTÃO DETEMPERATURA DO FERRO E DO BOTÃO DE DÉBITO DO VAPOR EM FUNÇÃO DOTIPO DETECIDO A ENGOMAR:
| Tipo de tecido | Regulação do botão de temperatura do ferro | Regulação do botão de débito do vapor | |
| Fibras sintéticas |  | (Baixa temperatura) |  |
| Seda / Lã |  | (Temperatura média) |  |
| Algodão / Linho |  | (Temperatura elevada) |  |
P
Os nossos conselhos:
- Aquando da primeira utilização ou se não tiver utilizado o vapor durante alguns minutos: afas o ferro da peça de roupa e carregue repetidamente no comando do vapor de modo a eliminar água fria no circuito de vapor.
- Regulação do termóstato do ferro :
- Comece por engomar os tecidos que só podem ser engomados a temperaturas boixas (termine com os tecidos resistentes a temperaturas elevadores(ou máx).
- Se engomar tecidos com vários tipos de fibras, regule a temperatura na fibra mais delicada.
- Se engomar peças de roupa de lã, carregue no comando do vapor por impulsos, sem pousar o ferro sobre a peça.
Evitará, assim, que a roupa fique com lústro
- Regulação do botão de débito do vapor :
- Se engomar um tecido grosso, aumente o débito do vapor.
- Se engomar a baixa temperatura, regule o botão de débito de vapor para a posição mínima.
Para engomar a seco:
- Não pressione o comando de vapor localizado por baixo da pega do ferro nem o comando de "vapor frontal de precisão" localizado na pega (consoante o modelo).
- Se utilizar amido, pulverize no lado oposto ao que vai ser engomado.
É aconselhável começar pelos tecidos que só podem ser engomados a temperaturas baixas: sintético).

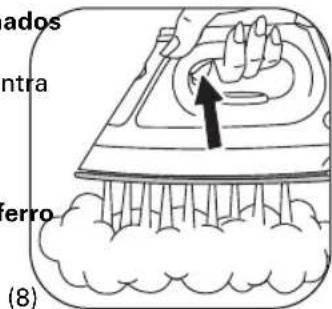

Para obter vapor, carregue no comando do vapor que se encontra por baixo da pega do ferro (8).
Se soltar o comando, o vapor pára.
Para os tecidos delicados (posição), (carregar com moderação no comando do vapor que se encontra por baixo da pega de ferro a fim de evitar eventuais escorrimentos de água.

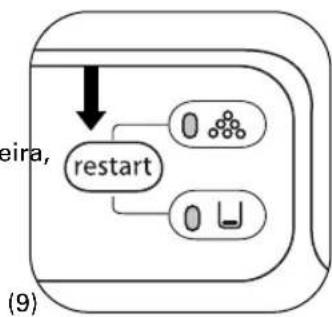

6 • QUANDO A LUZ-PILOTO VERMELHA QUE INDICA "DEPÓSITO DE ÁGUA VAZIO" SE ACENDE
O aparelho deixou de ter vapor. O depósito de água amovível está vazio (9).
-
Retire o depósito de água amovível e encha-o.
-
Volte a colocá-lo encaixando-o bem e carregue no botão de aquecimento da caldeira localizado nos comandos da caldeira, por forma a prosseguir o engomar a vapor.
P

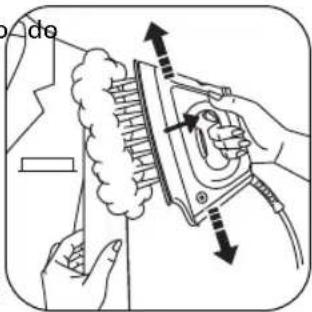

7 • PARA ENGOMAR NA VERTICAL
-
Regule o termóstato do ferro e o botão de débito do vapor, que se encontra nos comando da caldeira, na posição máxima.
-
Pendure a peça de roupa num cabide e alise ligeiramente o tecido com a mão. Uma vez que o vapor produzido é muito quente, nunca passe a ferro roupa vestida numa pessoa, utilize sempre um cabide.
-
Mantendo o ferro na vertical e inclinado, carregue no comando do vapor (situado por baixa da pega do ferro) intermitentemente, efectuando um movimento de cima para baixo (10).
Os nossos conselhos : para os outros tecidos, que não o linho ou o algodão, mantenha o ferro a alguns centímetros de distância para não queimar o tecido.
(10)

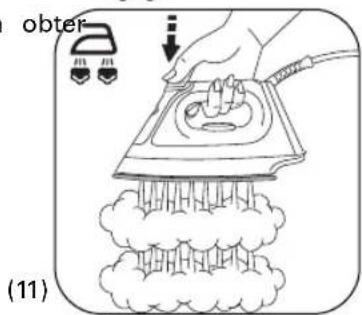

8 • FUNÇÃO VAPOR HÚMIDO (consoante o modelo)
Dê 2 ou 3 impulsos no comando de vapor húmido (11) para ob pontualmente uma grande quantidade de vapor :
- para engomar os tecidos mais espessos,
- para eliminar os vincos indesejáveis,
- para um engomar vertical forte.
Atenção : Utilize a função de vapor húmido com precaução pois a extraordinária potência do vapor pode provocar queimaduras.

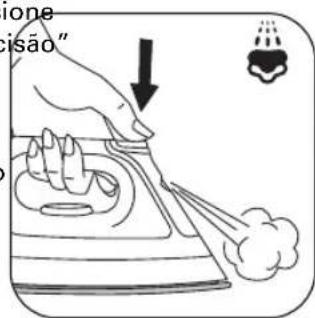

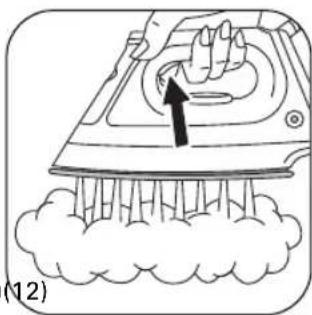

9 • FUNÇÃO "VAPOR FRONTAL DE PRECISÃO"
(consoante o modelo
O seu gerador de vapor tem uma função "vapor frontal de precisão" que lhe permite:
- engomar as zonas de acesso mais difícil (designadamente as casas dos botões, os punhos e os colarinhos das camisas, as pregas das calças, o interior das m dos casacos e dos sobretudos);
- tornar mais leves as fibras antes de engomar, quando os tecidos estão muito enrugados. Utilização:
- Com o ferro assente na tábua, pressione o comando do "vapor frontal de precisão"
2 ou 3 vezes para obter um jacto de vapor curto e potente na parte da frente do ferro (12);
- Engome, de seguida, o tecido com o vapor que sai pela base para alisar as fibras, carregando no comando do vapor situado por baixo da pega do ferro (13).
(13)(12)
- Antes de efectuar qualquer tipo de manutenção, certifique-se de que o aparelho está desligada corrente e que a base e a base p/repouso do ferro estão frias.
- Não utilize nenhum produto de limpeza ou de descalcificação para limpar a base ou a calc
- Nunca passe o ferro por água da torneira.
-
Evite pousar o ferro num suporte metálico, correndo o risco de o danificar. Coloque-o, de prefer sobre a base p/repouso do ferro anti-derrapante concebida para resistir a temperaturas eleva
-

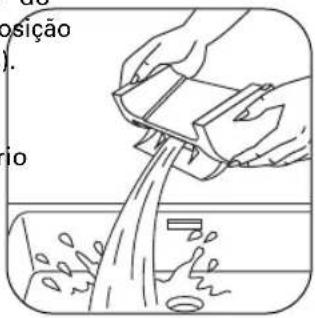

O depósito amovível: Esvazie e enxague o depósito amovível (14)
-
A base do seu ferro:
Pode limpar a base arrefecida do ferro com um pano húmido ou uma esponja.
No caso de uma base fortemente suja, recomendamos a utilização do produto de limpeza para bases da Rowenta (ref. GP-0800) à sua disposição nos Serviços de Assistência Técnica Rowenta (ver lista dos Serviços).
Não utilize produtos de limpeza agressivos e abrasivos.
Não coloque o ferro sobre um suporte rugoso.
Quando o aparelho não for usado para passar a ferro, é necessário colocar sempre o ferro na base de repouso da caldeira.
- A caldeira:
Regularmente, limpe as partes plásticas com um pano macio.
(14)
11 • QUANDO A LUZ LARANJA "ESVAZIAMENTO DA CALDEIRA" FICA INTERMITENTE
Atenção:
- Para prolongar a eficácia da caldeira e evitar os resíduos de calcário, o seu gerador está equipado com uma luz laranja «esvaziamento da caldeira» que fica intermitente no painel de comandos ao fim de cerca de 10 utilizações.
- Se a água for calcária aumente a frequência.
- Sobretudo, não utilize produtos de descalcificação quando lavar a caldeira para não a danificar.
I - PARA LIMPAR A CALDEIRA COM O ACCESÓRIO DE ESVAZIAMENTO
Para uma maior eficácia e para facilitar esta operação, recomenda-se a utilização do acessóri de esvaziamento que se encontra na caixa. Facilitar-lhe-á o enxaguamento da caldeira, pois o gerador não necessita de ser tão manipulado.
O acessório de esvaziamento foi concebido para se adaptar ao maior número de torneiras possível. Tem à sua disposição 2 tipos de membranas (a) (b). Escolha aquela que melhor se adapta à sua torneira.
P
Antes de proceder ao esvaziamento da caldeira, mostra-se obrigatório deixá-lo arrefecer durante mais de 2 horas para evitar qualquer risco de queimadura.
Se a luz laranja «esvaziamento da caldeira» ficar intermitente, pode continuar a engomar normalmente mas pense em enxaguar a caldeira antes da próxima utilização.
-
Certifique-se que o gerador está frio e desligado.
-
Coloque o gerador de vapor ao pé do lava-loiça.
-
Retire o proteção da tampa de esvaziamento da caldeira que se encontra na parte lateral do aparalho (15)
-

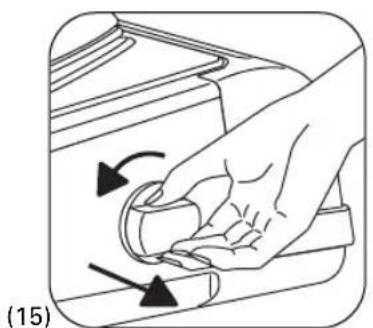

Com a ajuda de uma moeda, desaperte suavemente a tampa de esvaziamento da caldeira
-
Coloque a ponteira de plástico do tubo de esvaziamentoorificio da caldeira e rode ligeiramente para a direita até ao encaixe. A saída desta ponteira deve estar situada na pa superior do lava-loiça (17).
-
Encaixe a ponteira de borracha do tubo de esvaziamento ②na torneira (18).
-
Abra, progressiva e moderadamente, a torneira e deixe correr a água fria no lava-loiça pe de esvaziamento durante cerca de 1 minuto (19).
-
Feche a torneira e retire o tubo de esvaziamento.
-
Aperte e feche a tampa da caldeira com uma moeda.
-
Volte a colocar a protecção da tampa de esvaziamento no seu lugar.
-
Aquando da próxima utilização, carregue na tecla "RESTART" para apagar a luz laranja (pressão longa: 2 a 3 segundos).
Se não desejar ou se não puder utilizar o acessório de esvaziamento, siga os conselhos indicam no parágrafo II abaixo :
II - PARA LIMPAR A CALDEIRA SEM O ACESSÓRIO DE ESVAZIAMENTO
Antes de proceder ao esvaziamento do gerador, mostra-se obrigatório deixá-lo arrefecer durante mais de 2 horas para evitar qualquer risco de queimadura.
Se a luz laranja «esvaziamento da caldeira» ficar intermitente, pode continuar a engomar normalmente mas pense em enxaguar a caldeira antes da próxima utilização.
- Certifique-se que o gerador está frio e desligado.
- Coloque o gerador de vapor ao pé do lava-loiça, com o ferro ao lado, na vertical.
- Retire o proteção da tampa de esvaziamento da caldeira que se encontra na parte lateral aparelho.
- Com a ajuda de uma moeda, desaperte suavemente a tampa de esvaziamento da caldeira.

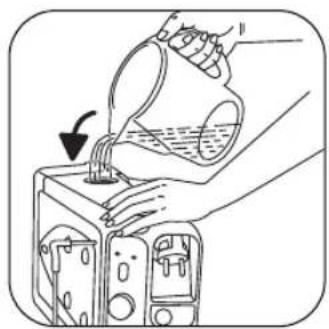

- Mantenha o gerador inclinado e, com ajuda de um jarro, encha a caldeira com 1/4 l de da torneira.
- Abane a caldeira durante alguns instantes, de seguida esvazie-a completamente no lava-loiç. Para obter os melhores resultados, recomendamos que repita esta operação duas vezes.
- Aperte e feche a tampa da caldeira com uma moeda.
- Volte a colocar a protecção da tampa de esvaziamento no seu lugar.
- Aquando da próxima utilização, carregue na tecla "RESTART" para apagar a luz laranja (pressão longa: 2 a 3 segundos).
12 • PARA ARRUMAR O SEU GERADOR
- Desligue o gerador no interruptor luminoso O/I e retire a fich da tomada.
- Coloque o ferro sobre a base para repouso.

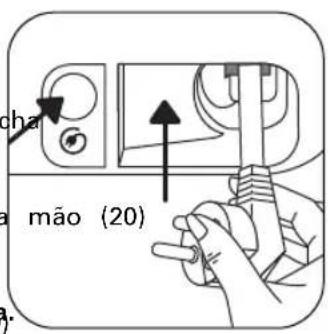

- Carregue na tecla enroladora do cabo e guie o cabo com a
- Deixe arrefecer o ferro (e a base para repouso) durante 30 minutos.
- Pode arrumar o seu gerador de vapor com toda a segurança.
P
13 • CONSELHOS PARA A SUA SEGURANÇA
Leia atentamente o manual de instruções antes da primeira utilização : uma utilização não conforme liberta a ROWENTA de qualquer responsabilidade.
- Para sua segurança, este aparelho está em conformidade com as normas e regulamentações cáveis (Directivas de BaixaTensão, compatibilidade electromagnética, materiais em contacto com os alimentos, ambiente...)
- O gerador de vapor é um aparelho eléctrico : deve, por isso, ter os cuidados habituais pa tipo de aparelhos.
- Este aparelho destina-se apenas à utilização doméstica.
- Está equipado com 2 sistemas de segurança :
- Uma válvula que evita qualquer sobrepressão que, em caso de avaria, permite a saída do excesso de vapor.
- Um fusível térmico para evitar o sobreaquecimento.
- Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capa dades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de expriência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.
- O aparelho tem de ser utilizado e colocado numa superfície estável.
- Quando colocar o ferro sobre o repouso do ferro, certifique-se que a superficie onde o colo estabilidade.
- Densenrole totalmente o cabo antes de o ligar a uma tomada.
- Ligue sempre o seu gerador :
- numa instalação eléctrica cuja voltagem se situe entre 220 e 240V. Qualquer erro na ligaç pode causar danos irreversíveis e anular a garantia;
- numa tomada eléctrica com condutor terra. Se utilizar uma extensão, certifique-se que a to é do tipo bipolar 10A com condutor terra.
- Se o cabo de alimentação eléctrica ou o cabo ferro-caldeira estiver danificado, deve ser imivamente substituido num serviço de assistência técnica ROWENTA de modo a evitar qualquer de perigo.
Atenção :
- A base do seu ferro e a base para repouso podem atingir temperaturas bastante elevadas, podendo causar queimaduras : não lhes toque.
- O seu aparelho produz vapor que pode causar queimaduras.
- Manipule o seu ferro com precaução, especialmente se engomar na vertical.
- Nunca dirija o vapor para pessoas ou animais.
- Nunca toque nos cabos eléctricos com a base do ferro de engomar.
- Nunca deixe o aparelho sem vigilância :
- quando está ligado à corrente eléctrica.
- antes de arrefecer (cerca de 1 hora).
- Não desligue o aparelho puxando pelo cabo.
-
Desligue sempre o aparelho retirando a ficha da tomada :
-
antes de lavar a caldeira
- antes de o limpar
-
após cada utilização.
-
Antes de desapertar a tampa de esvaziamento da caldeira, espere sempre que o gerador ai (desligado da corrente há mais de 2 horas).
- Nunca encha a caldeira pelo orifício de esvaziamento.
- Nunca coloque o seu gerador dentro de água ou qualquer outro líquido. Nunca o passe po corrente.
- Durante a lavagem da caldeira, nunca a encha directamente com a torneira.
- Em caso de queda, danos visíveis, fugas ou anomalias no funcionamento, o aparelho não ser utilizado. Nunca o desmonte: dirija-se a um Serviço de Assistência Técnica da ROWENTA de evitar qualquer tipo de perigo.
- Se perder ou danificar a tampa de esvaziamento da caldeira, peça a sua substituição a um Serviço de assistência técnica.
14 • O SEU GERADORTEM ALGUM PROBLEMA ?
| PROBLEMAS CAUSAS | POSSÍVEIS SOLUÇÕES | |
| A luz piloto do gerador não acende.A luz piloto do ferro e o interruptor on/off não acendem. | O aparelho não está ligado. | Certifique-se que o aparelho está ligado e carregue no botão on/off (situado na parte da frente da base da caldeira). |
| Gotas de água saiem pela saída de "vapor frontal de precisão". | A base não está suficientemente quente. | Caso não utilize a função de "vapor frontal de precisão" há algum tempo, pressione o comando de vapor (por baixo da pega do ferro) mantendo o ferro afastado da tábua, antes de activar o comando de "vapor frontal de precisão" (na pega do ferro). |
| A água escorre pelos orifícios da base | Está a utilizar o comando de vapor antes do ferro estar suficientemente quente.A água condensou-se nos tubos porque está a utilizar o vapor pela primeira vez ou já não o utilizá algum tempo. | Diminua a saída do vapor quando engoma a baixa temperatura (controlo da saída de vapor no painel de comandos).Aguarde que a luz piloto do ferro se apague antes de utilizar o comando de vapor.Carregue no comando de saída de vapor com o aferro afastado da sua tábua de engomar, até o ferro libertar vapor. |
| Marcas brancas ou castanhas saiem pelos orifícios da base. | A sua caldeira está a libertar calcário, uma vez que não é lavada regularmente. | Lave sempre a caldeira após 10 utilizações quando a luz laranja ficar intermitente. (Ver capítulo 11).Se a sua água for calcária aumente a frequência. |
| Procedeu ao esvaziamento da caldeira e a luz laranja «esvaziamento da caldeira» está intermitente. | Não carregou durante tempo suficiente a tecla «RESTART». | Carregue durante 2 a 3 segundos a tecla «RESTART» para apagar a luz. |
| Sai líquido castanho pelos orifícios da base que mancha a roupa. | Utiliza produtos químicos para retirar o calcário ou aditivos na água que utiliza para engomar. | Nunca utilize este tipo de produto no reservatório amovível ou na caldeira (ver as nossas recomenda-ções no que respeita à água a ser utilizada). |
| A base está suja ou castanha e pode manchar a roupa. | Utiliza uma temperatura muito elevada.A sua roupa não está suficientemente bem lavada ou utiliza goma. | Veja os nossos conselhos sobre a regulação das temperaturas.Pulverize sempre o amido no lado oposto ao que vai ser engomado. |
| Existe pouco ou nenhum vapor. | O depósito está vazio (luz vermelha acesab.A saída de vapor está regulada no mínimo. | Encha o depósito amovível e carregue no botão “RESTART” no painel de comandos,Aumente a saída de vapor (botão da caldeira). |
| Encheu o depósito e já não há vapor A luz vermelha «depósito de água amovível vazio» está acesa. | O depósito está mal encaixado.Não pressionou a tecla «Restart» para reiniciar. | Certifique-se de que o depósito de água está bem encaixado.Carregue na tecla «Restart» para reiniciar situada no painel de comandos. |
| Sai vapor pela tampa da caldeira. | A tampa de esvaziamento está mal apertada.A junta da tampa encontra-se danificada. | Aperte novamente a tampa de esvaziamento.Contacte um Serviço de Assistência Técnica para encomendar uma junta de substituição. |
| Sai vapor por baixo do aparelho. | O aparelho está avariado. | Não utilize o gerador e contacte um Serviço de Assistência Técnica. |
| O cabo não enrola totalmente. | O cabo ficou preso. | Puxe completamente o cabo.Carregue na tecla e guie o cabo com a mão. |
Se não for possível determinar a causa da avaria, dirija-se a um Serviço de Assistência Técnica ROWENTA. www.rowenta.com
Protecção do ambiente em primeiro lugar!
o seu produto contém materiais que podem ser recuperados ou recio
Entregue-o num ponto de recolha para possibilitar o seu tratamento
GR
