MANUAL DE UTILIZADOR FT 820.1 IX HA HOTPOINT-ARISTON

Asistencia Atención: El aparato está dotado de un sistema de diagnóstico automático que permite detectar problemas de funcionamiento: el piloto de INDICACIÓN DE ERROR en el panel de control centellea rápidamente el horno se apaga automáticamente comienza a funcionar el ventilador En esos casos es necesaria la intervención del servicio de asistencia técnica. No llame nunca a técnicos no autorizados. Com unique: El tipo de anomalía; El modelo de la máquina (Mod.) El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato.Índice Instalação, 46-47 Posicionamento Ligação eléctrica Placa de identificação Descrição do aparelho, 48 Vista de conjunto Painel de comandos Início e utilização, 49 Acertar a hora Utilizar o timer de fim de cozedura Programas, 50-51 Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura Programador Analógico, 52 Acertar a hora Início do forno Programação da cozedura Precauções e conselhos, 53 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 54 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Assistência técnica, 55 Instruções de utilização FORNO

É importante guardar este folheto para poder consultá- lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas: os painéis adjacentes ao forno devem ser de material resistente ao calor; no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C. para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras). Colocar no centro e prender

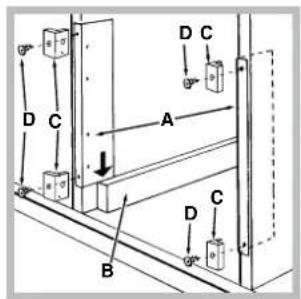

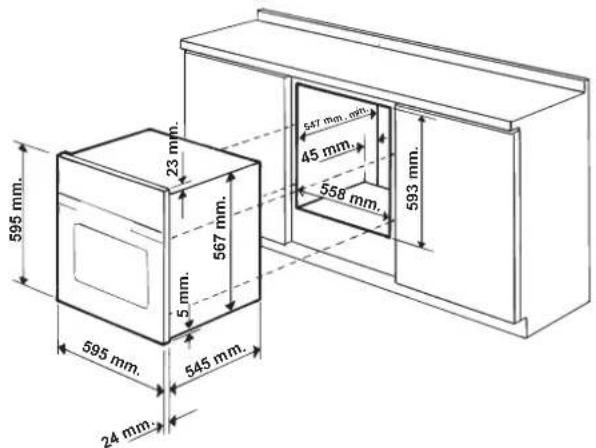

suportes A. Especialmente se a espessura do painel lateral do móvel: for de 16 mm.: monte o taquinho de maneira que o número 16 marcado no mesmo fique virado para o seu lado; for de 18 mm.: monte o taquinho de maneira que a parte sem escritas fique virada para o seu lado; for de 20 mm.: não monte o taquinho.

3. Prenda os suportes e os taquinhos na beira da

lateral do móvel mediante os parafusos D.

4. Prenda o forno no móvel mediante os parafusos e

as anilhas em plástico E. Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). 595 mm.595 mm. 24 m

CPT Montagem do cabo de fornecimento

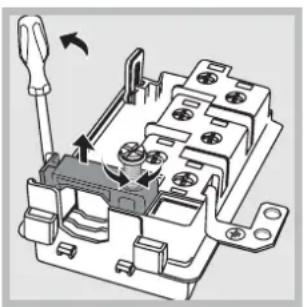

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (

Ligação do cabo de alimentação à rede Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: a tomada tenha uma ligação à terra e seja em conformidade com a legislação; a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. O cabo não deve ser dobrado nem comprimido. O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados. A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS

Medidas largura 43,5 cm altura 32 cm profundidade 40 cm Volume Litros 56 Ligações eléctricas tensão de 230V ~ 50Hz potência máxima absorvida 2800W ETIQUETA DE ENERGIA Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento:

Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento:

Pastéis. Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações – 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE e posteriores modificações.48

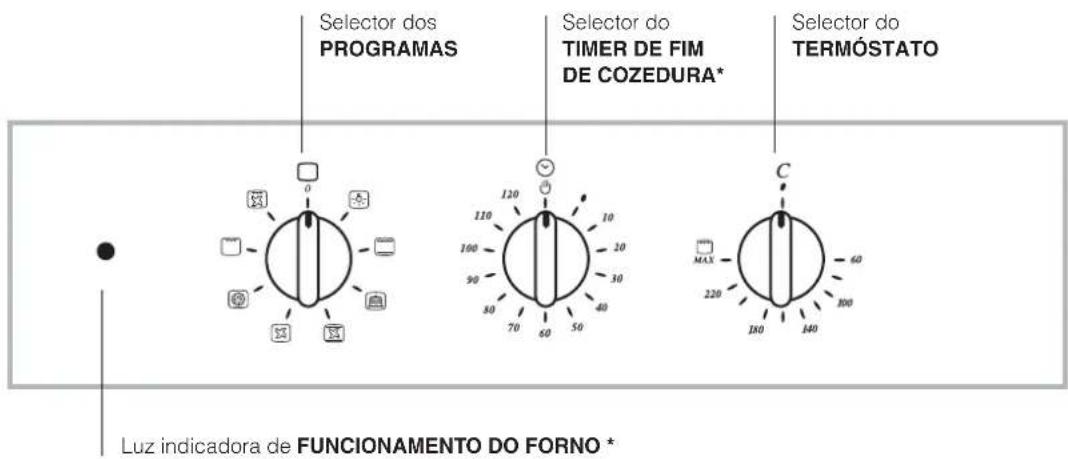

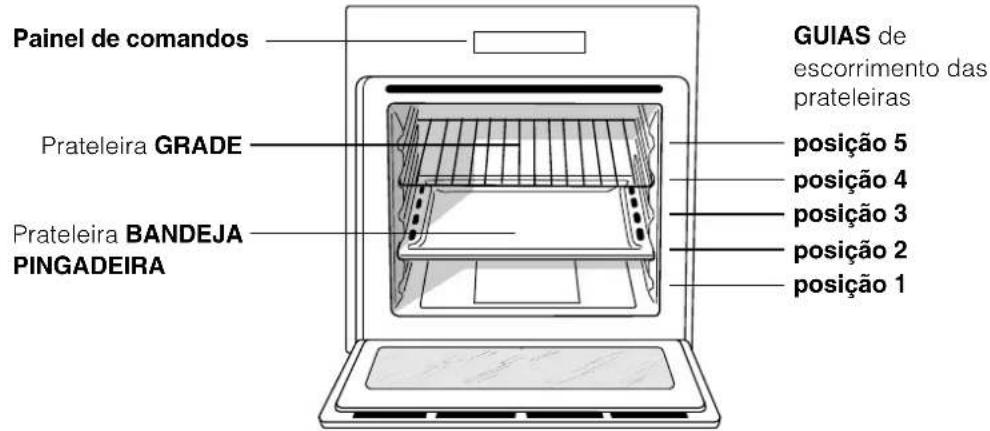

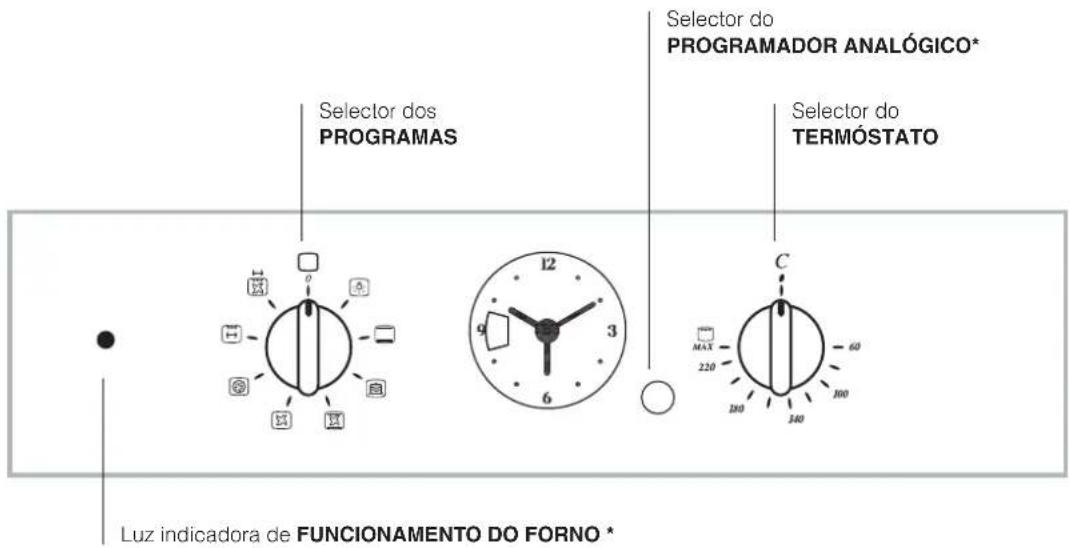

Descrição do aparelho Vista de conjunto Painel de comandos Luz indicadora de FUNCIONAMENTO DO FORNO * Selector dos PROGRAMASSelector do TERMÓSTATOSelector do PROGRAMADOR ANALÓGICO* Painel de comandos Prateleira GRADE Prateleira BANDEJA PINGADEIRA GUIAS de escorrimento das prateleiras posição 5 posição 4 posição 3 posição 2 posição 1

• Há somente em alguns modelos. Luz indicadora de FUNCIONAMENTO DO FORNO * Selector dos PROGRAMASSelector do TERMÓSTATOSelector do TIMER DE FIMDE COZEDURA*PT

Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. Início do forno

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminosos do TERMOSTATO aceso

fixo no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição 0. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na

campainha é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do painel de comandos.

3. Depois que tiver passado o tempo tocará um

sinal acústico e o forno desliga-se.

4. Quando o forno estiver desligado, o timer de fim

cozedura poderá ser utilizado como um normal contador de minutos. Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo '. Início e utilização

• Há somente em alguns modelos.50

Programas de cozedura Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto: BARBECUE (é aconselhável configurar somente em MÁX.); GRATIN (é aconselhável não ultrapassar a temperatura de 200°C). = Programa de FORNO TRADIÇÃO Com esta cozedura tradicional é melhor utilizar um único tabuleiro: com mais de um tabuleiro haverá má distribuição da temperatura. K Programa FORNO PARA PASTÉIS Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações mignon em 3 prateleiras simultaneamente. LPrograma de FAST COOKING Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira. > Programa de COZEDURA MÚLTIPLA Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. MPrograma de FORNO PARA PIZZA Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. @ / Programa de BARBECUE Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada. A / NPrograma de GRATIN Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada. Espeto rotatório * Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja

pingadeira na posição

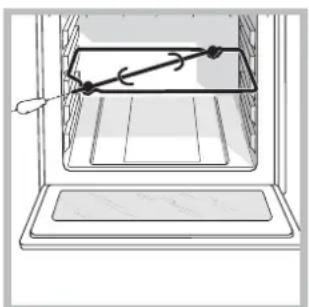

do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector

dos PROGRAMAS em N; Conselhos práticos para cozedura Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: estes recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados. Nas cozeduras de BARBECUE e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

Utilize as posições 2 e 4 dos tabuleiros, coloque na 2 os alimentos que necessitarem de mais calor. Coloque a bandeja pingadeira embaixo e a grade em cima. BARBECUE Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; FORNO para PIZZA Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura. Programas

• Há somente em alguns modelos.PT

Tabela de cozedura Posição das prateleiras Programas Alimentos Peso (Kg) Guias padrão Guias corrediças Pré- aquecime nto Temperatura aconselhada (°C) Duração da cozedura (minutos) Forno Tradicional Pato Franco Carne de vitela ou vaca assada Carne de porco assada Biscoitos (massa tenra) Tortas doces 1,5 1,5

70-80 60-70 70-75 70-80 15-20 30-35 Forno para Pastéis Tortas Doces de fruta Plum cake Queques pequenos em 2 prateleiras Pão-de-ló Éclair em 3 prateleiras Biscoitos em 3 prateleiras Crêpes recheadas Merengues em 3 prateleiras Salgadinhos folhados de queijo 0,5

10-12 Cozedura Múltipla Pizza em 2 prateleiras Toras doces em 2 prateleiras/tortas em 2 prateleiras Pão-del-l[o em 2 prateleiras (na bandeja pingadeira) Frango assado + batatas Cordeiro Cavala Lasanhas Éclairs em 2 prateleiras Biscoitos em 2 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas

15-20 20-25 Barbecue Cavala Linguado e chocas Espetos de calamares e camarões Filé de bacalhau Verduras na grelha Bife de vitela Salsichas Hambúrguer Tostas (ou pão tostado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver)

Não Não Não Não Não Não Não Não Não Não Não Max Max Max Max Max Max Max Max Max Max Max 15-20 10-15 8-10 10-15 15-20 15-20 15-20 10-12 3-5 70-80 70-80 Gratin Frango grelhado Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro 1,5

Não Não Não Não Não Não Não

Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente.52

direcção horária até acertar a hora. É possível acertar a hora somente se o forno estiver ligado ao sistema eléctrico. No caso de falta de corrente eléctrica o PROGRAMADOR pára: quando a corrente eléctrica voltar, será necessário acertar a hora outra vez. Início do forno*

1. Rode o selector do PROGRAMADOR na direcção

horária até no visor aparecer o símbolo .

2. Puxe o selector do PROGRAMADOR e rode-o no

sentido horário até o indicador vermelho chegar à correspondência da hora actual. No final da operação ouve-se um clique.

3. Rode o selector do PROGRAMADOR na direcção

horária até no visor aparecer o símbolo '.

PROGRAMAS na posição "0". Programador Analógico

Presente apenas em alguns modelos. Programação da cozedura* Planeamento de uma duração com início imediato

1. Rode o selector do PROGRAMADOR no sentido

horário até aparecer no visor o tempo de duração desejado para a cozedura.

2. Seleccione o programa de cozedura que desejar

mediante o selector dos PROGRAMAS. O forno liga- se imediatamente e funcionará durante todo o tempo de duração definido para a cozedura.

3. Quando tiver passado o tempo, toca um sinal

acústico. Para interromper o sinal, rode o selector do PROGRAMADOR na direcção horária até no visor aparecer o símbolo .

4. Colocar o selector dos PROGRAMAS na posição

"0". Exemplo: são 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Planeamento de uma duração com início posterior

1. Rode o selector do PROGRAMADOR na direcção

horária até no visor aparecer o símbolo .

2. Puxe o selector do PROGRAMADOR e rode-o no

sentido horário até o indicador vermelho chegar à correspondência da hora de início da cozedura desejada.

3. Rode o selector do PROGRAMADOR no sentido

horário até aparecer no visor o tempo de duração desejado para a cozedura.

4. Seleccione o programa de cozedura que desejar

mediante o selector dos PROGRAMAS. O forno se ligará na hora definida para o início e funcionará durante todo o tempo definido para a duração.

5. Quando tiver passado o tempo, toca um sinal

acústico. Para interromper o sinal, rode o selector do PROGRAMADOR na direcção horária até no visor aparecer o símbolo .

6. Colocar o selector dos PROGRAMAS na posição

"0". Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e define-se as 11:00 como hora do início. O programa iniciará automaticamente às 11:00 e durará até às 12:15. Para cancelar uma programação, rode o selector do PROGRAMADOR na direcção horária até no visor aparecer o símbolo '.PT

Precauções e conselhos Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno. Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso ( como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por event uais danos derivados de usos impróprios, errados e irrazoáveis. Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquenta m-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. Não tape as aberturas de ventilação e de eliminação de calor. Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. Utilize luvas de forno para colocar e tirar recipientes; Não forre o fundo do forno com folhas de alumínio. Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se. Assegure-se sempre que os selectores estejam na posição l/ ¡” quando não estiver a utilizar o aparelho. Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha. Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). Não coloque objectos pesados sobre a porta do forno aberta. Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. Não permita que as crianças brinquem com o aparelho. Eliminação Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora- se para reduzir a carga de absorção das empresas fornecedoras de electricidade. É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.54

Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça. Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente

situadas nas duas dobradiças;

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.

2. Desenrosque a lâmpada e troque-a por outra análoga:

potência 25 W, engate E 14.

3. Retire a tampa (veja a figura).

Manutenção e cuidadosPT

Assistência técnica Atenção: Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais maus funcionamentos: o indicador luminoso SINALIZAÇÃO DE ERRO no painel de comandos piscará rapidamente, o forno desliga-se automaticamente entra em funcionamento a ventoinha. Nestes casos será necessária uma intervenção da Assistência técnica. Nunca recorra a técnicos não autorizados. Comunique: o tipo de avaria; o modelo da máquina (Mod.); o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho.56
