MANUAL DE UTILIZADOR SCX465 PHILIPS

Manual de utilização 82

81A. Unidade do bebé

A-1 Botão ON/OFF A-2 Luz nocturna

A-3 Entrada de alimentação DC 9V

A-5 Luz POWER A-6 Interruptor da sensibilidade do microfone

A-7 Interruptor de selecção de canais

A-8 Tampa do compartimento da bateria

A-9 Transformador de AC A-10 Ficha

B-5 Luz LINK B-6 Altifalante

B-7 Luz POWER B-8 Luzes do nível do som

B-9 Interruptor ON/OFF / controlo de VOLUME B-10 Interruptor de selecção de canais

B-11 Interruptor de alarme LINK B-12 Tampa do compartimento da bateria

B-13 Bateria recarregável

B-14 Entrada de alimentação DC 9V

C. Outros elementos necessários

– Moeda (para abrir o compartimento da bateria da unidade do

– Chave de fendas pequena (para definir os interruptores de

selecção de canais e para abrir o compartimento da bateria

da unidade dos pais)

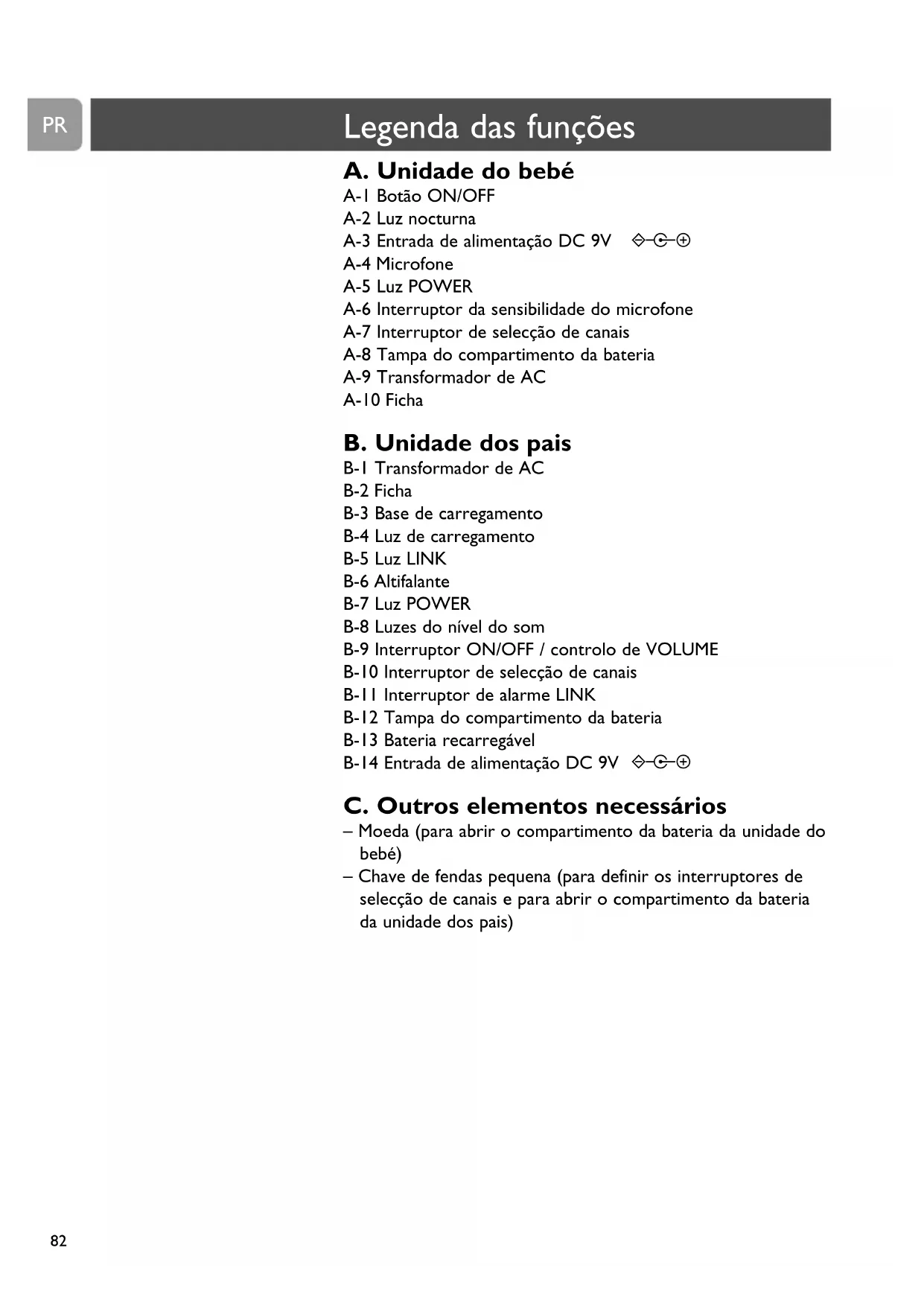

PR Legenda das funções

82 Legenda das funções

82 Outros elementos necessários

84 Informações de segurança

87 Evitar interferências

88 Regular a sensibilidade do microfone

88 Monitorizar o bebé em silêncio

89 Ligar e desligar a luz nocturna

89 Ligar e desligar o alarme LINK

90 Resolução de problemas

91 Perguntas mais frequentes

92 Características técnicas

93 Informações importantes

93 Substituir as baterias

94 Informações relativas ao meio ambiente

94 Precisa de ajuda?

ÍndiceA Philips dedica-se ao fabrico de produtos fiáveis e destinados à

prestação de cuidados para proporcionar aos pais a

tranquilidade de que necessitam. Com este monitor para bebés,

pode ouvir o seu filho sempre que estiver dentro ou próximo

da sua casa. Com dezasseis canais diferentes, ouvirá um nível

mínimo de interferências.

Philips Baby Care, juntos a cuidar

Informações de segurança

Leia cuidadosamente este manual de utilização antes de utilizar

o seu monitor para bebés e guarde-o para futuras referências.

Este monitor para bebés é um dispositivo de apoio. Não é um

substituto de uma supervisão responsável e adequada de um

adulto e, por conseguinte, não deve ser utilizado para tal.

• Certifique-se de que a unidade do bebé e o cabo do

transformador ficam sempre fora do alcance do bebé

(a uma distância de, pelo menos, 1 metro / 3 pés).

• Nunca coloque a unidade do bebé no interior do berço ou

do parque para bebés.

• Nunca tape o monitor para bebés

(com uma toalha, cobertor, etc.).

• Nunca utilize o monitor para bebés em locais húmidos ou

• Verifique se a tensão indicada na placa de identificação dos

transformadores (A-10, B-1) corresponde à tensão utilizada

no local, antes de ligar à fonte de alimentação de AC.

• Não exponha o monitor para bebés a níveis intensos de frio,

calor ou luz (por exemplo, luz directa do sol).

• Para prevenir choques eléctricos, não abra a unidade do bebé

nem a unidade dos pais (excepto no caso da tampas do

compartimento da bateria)

• As antenas de ambas as unidades são fixas; não tente esticá-

A unidade do bebé pode funcionar ligada à tomada eléctrica ou

a pilhas.As pilhas colocadas funcionam como apoio automático

em caso de falha de energia.

Funcionamento com ligação à tomada eléctrica

1 Ligue o cabo do transformador à entrada de alimentação

- A-3) da unidade do bebé.

2 Ligue o transformador de AC (A-9) a uma tomada de parede.

➜ A unidade do bebé fica pronta a funcionar com

ligação à tomada eléctrica.

Funcionamento com pilhas

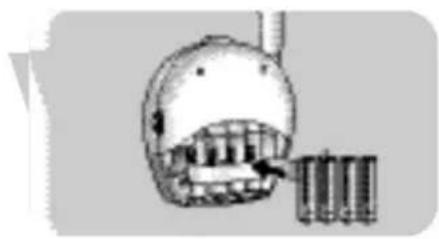

1 Com uma moeda, retire a tampa do compartimento das

pilhas (A-8) da unidade do bebé.

2 Introduza quatro pilhas 1,5V AA, tendo em atenção as

indicações + e – no interior do compartimento das pilhas

(pilhas não fornecidas; recomendamos a utilização de pilhas

3 Com uma moeda, feche a tampa do compartimento das pilhas

➜ A unidade do bebé fica pronta a funcionar com

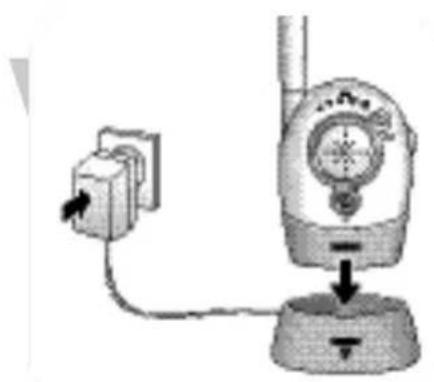

A unidade dos pais já tem instalada uma bateria recarregável.

1 Ligue o cabo do transformador (B-2) à entrada de alimentação

- B-14) da base de carregamento (B-3).

2 Ligue o transformador de AC (B-1) a uma tomada de parede.

3 Coloque a unidade dos pais na base de carregamento (B-3).

> A luz de carregamento (B-4) acende-se a vermelho.

4 Deixe ficar a unidade dos pais na base de carregamento (B-3)

até a bateria estar totalmente carregada (pelo menos, 14 horas).

Preparar o monitor para bebés> Quando a bateria estiver totalmente carregada, a luz de

carregamento (B-4) escurece gradualmente.A unidade dos

pais pode então ser retirada da base de carregamento e ser

utilizada sem qualquer tipo de ligação por fio até um

> Quando a luz POWER (B-7) pisca a vermelho, a carga da

bateria está baixa. Coloque a unidade dos pais na base de

carregamento (B-3) para recarregar a bateria.

➜ A unidade dos pais fica pronta a funcionar!

PR Preparar o monitor para bebés

1 Posicione ambas as unidades na mesma divisão para testar a

ligação. Certifique-se de que a unidade do bebé fica a, pelo

menos, 1 metro / 3 pés de distância da unidade dos pais.

2 Prima o botão ON/OFF (A-1) para ligar a unidade do bebé.

> A luz POWER (A-5) acende-se a verde.

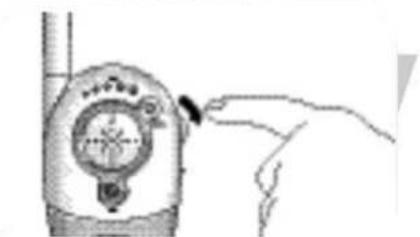

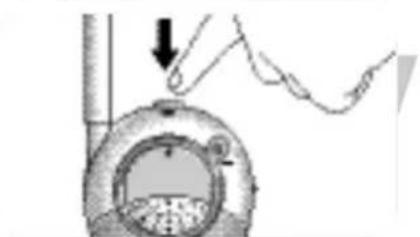

3 Ligue a unidade dos pais através do botão ON/OFF (B-9) e

regule o volume para o nível pretendido através do controlo

> A luz POWER (B-7) acende-se a verde.

> Quando a ligação entre as unidades tiver sido estabelecida,

a luz LINK (B-5) da unidade dos pais acende-se a verde.

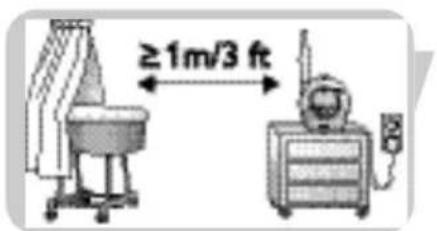

4 Posicione a unidade do bebé a, pelo menos, 1 metro / 3 pés

de distância do bebé.

5 Posicione a unidade dos pais no local pretendido dentro do

raio de alcance de funcionamento da unidade do bebé, mas a,

pelo menos, 1 metro / 3 pés de distância da unidade do bebé.

Para mais informações sobre o raio de alcance de

funcionamento, consulte ‘Características técnicas’.

➜ Pode começar a fazer uma monitorização

permanente do seu bebé!

Utilizar o monitor para bebésPR

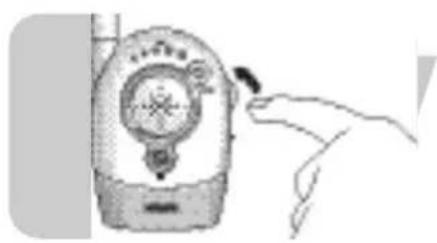

Evitar interferências (selecção de canais)

Certifique-se sempre de que os interruptores de selecção de

canais (A-7, B-10) localizados no interior dos compartimentos

das baterias de ambas as unidades estão colocados na mesma

Com os interruptores de selecção de canais (A-7, B-10) é

possível seleccionar dezasseis posições de canal diferentes.

Se ouvir alguma interferência de outros monitores de bebés,

dispositivos de rádio, etc., seleccione um canal diferente.

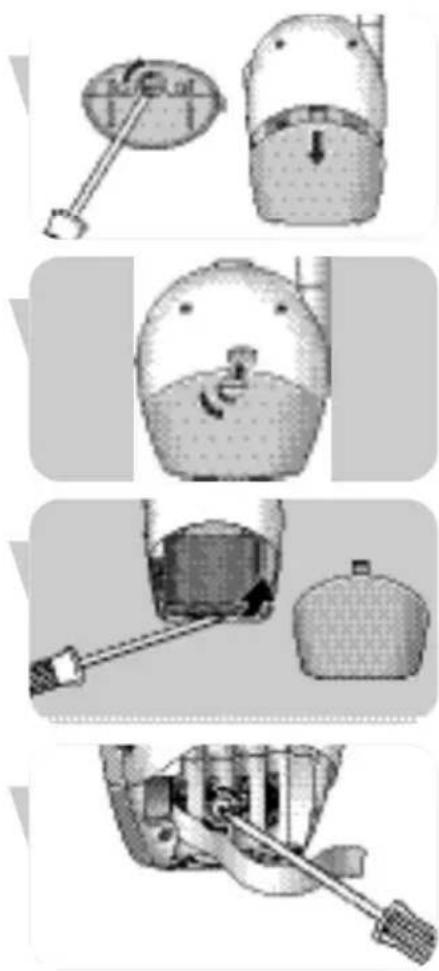

1 Abra as tampas dos compartimentos das baterias (A-8, B-12)

de ambas as unidades.

• Unidade dos pais: utilize uma chave de fendas e faça deslizar

• Unidade do bebé: utilize uma moeda.

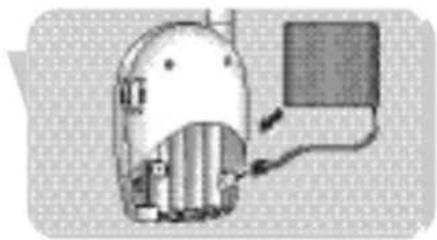

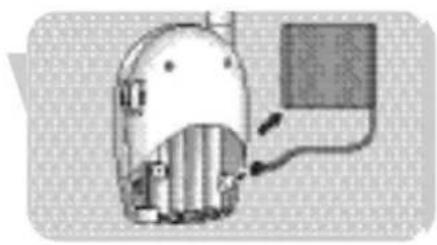

2 Levante a bateria recarregável da unidade (B-13) dos pais

Se estiver a utilizar a unidade do bebé com alimentação as

pilhas, retire as pilhas da unidade.

3 Utilize uma chave de fendas pequena para rodar o círculo

interno dos interruptores de selecção de canais (A-7, B-10)

para a posição pretendida. Certifique-se de que ambas as

unidades estão definidas para o mesmo canal.

4 Volte a colocar as pilhas e a bateria nos respectivos lugares.

5 Feche as tampas dos compartimentos das baterias

FunçõesRegular a sensibilidade do microfone

Com o interruptor da sensibilidade do microfone (A-6) da

unidade do bebé, pode regular o som proveniente da unidade

do bebé para o nível pretendido: baixo, médio ou elevado.

Quando estiver definida para o nível máximo, a unidade do bebé

monitoriza quase todos os sons. Só é possível alterar a

sensibilidade do microfone se a ligação entre a unidade do bebé

e a unidade dos pais estiver estabelecida (quando a luz LINK

(B-5) estiver continuamente acesa a verde).

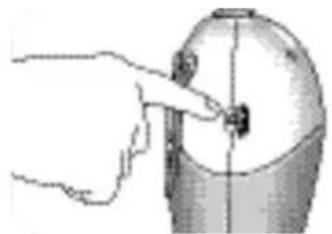

• Utilize o interruptor da sensibilidade do microfone (A-6) para

regular a sensibilidade do microfone da unidade do bebé para

É possível utilizar a própria voz como referência para o som.

> A luz POWER (A-5) da unidade do bebé acende-se a

amarelo quando é captado um som.

Monitorizar o bebé em silêncio

• Utilize o interruptor ON/OFF / o controlo VOLUME (B-9) da

unidade dos pais para definir o volume para o nível mais baixo.

Não desligue completamente a unidade dos pais!

> As luzes do nível do som (B-8) da unidade dos pais alertam

visualmente para os sons do bebé. Quantos mais sons o

bebé fizer, mais luzes verá.

> Quando não for detectado qualquer som, todas as luzes do

nível do som (B-8) ficarão apagadas.

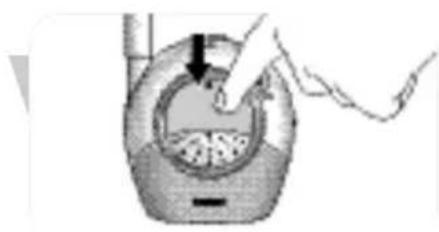

1 Prima a luz nocturna (A-2) da unidade do bebé para ligá-la e

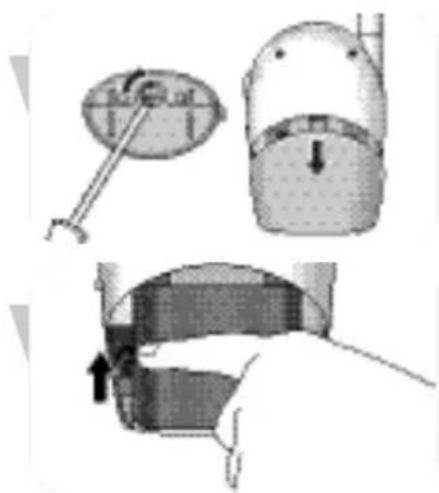

Ligar e desligar o alarme LINK

É possível ligar o alarme LINK na unidade dos pais. O alarme

LINK soará quando a ligação entre as unidades tiver sido

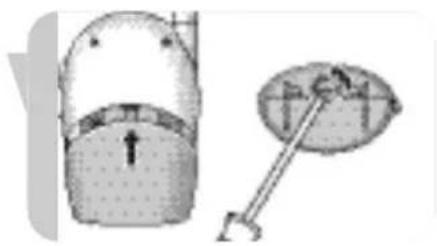

1 Com uma chave de fendas, abra o compartimento da bateria

da unidade dos pais e faça deslizar a tampa (B-12) para baixo.

2 Coloque o interruptor (B-11) localizado no interior do

compartimento para a posição ON ( ).

3 Faça deslizar a tampa do compartimento da bateria (B-12)

novamente para o respectivo lugar até ouvir um estalido e,

com uma chave de fendas, feche o compartimento.

• Para desligar o alarme, coloque o interruptor (B-11) na

FunçõesProblema Causa possível Solução

Não há som na Volume na posição off ou Rode o controlo VOLUME (B-9)

unidade dos pais demasiado baixo. da unidade dos pais para baixo.

Unidades fora do raio de alcance. Desloque a unidade dos pais para

mais perto da unidade do bebé.

Não há ligação As unidades estão definidas para Coloque os interruptores de

entre as unidades. diferentes canais. selecção de canais (A-7, B-10) para

a mesma posição em ambas as

A unidade dos pais está fora do Desloque a unidade dos pais para

raio de alcance do sinal transmitido. mais perto da unidade do bebé.

Bateria: não carregam. O período de vida das pilhas Substitua a bateria (B-13) da

chegou ao fim. unidade dos pais.

Interferência ou má Telemóveis ou telefones sem fios Desloque o(s) telefone(s) para

recepção demasiado perto do monitor longe do monitor do bebé.

Interferência de outros monitores Mude ambas as unidades para

de bebés na vizinhança. outro canal através do interruptor

de selecção de canais (A-7, B-10).

Bateria fraca. Recarregue a bateria

O sinal transmitido está fora do Desloque a unidade dos pais para

raio de alcance; por exemplo, há mais perto da unidade do bebé.

demasiadas paredes e/ou tectos

entre a unidade do bebé e a

A unidade dos pais está localizada Desloque a unidade dos pais para

demasiado perto de uma janela e longe da janela.

apanha sinais interferentes de

Luz LINK (B-5) pisca As unidades estão fora do raio Desloque as unidades para mais

a vermelho / o alarme de alcance. perto uma da outra.

Interferência de outras Mude para um canal diferente

monitores de bebés. (A-7, B-10).

Interferência de outras Retire outras fontes de FM.

PR Resolução de problemas

Por que é que uma bateria

recarregável nova não tem

funcionamento total após o

primeiro carregamento?

A carga da minha bateria

recarregável dura muito pouco

A luz de carregamento (B-4)

da base de carregamento da

unidade dos pais (B-3)

permanece acesa a vermelho,

mesmo depois de um tempo

de carregamento completo.

Quando está instalada na base

de carregamento, a unidade

dos pais não pode ser ligada

A unidade dos pais reage

demasiado lentamente/tarde

A unidade dos pais reage

interrupções de som, etc.

Perguntas mais frequentes

São precisos cerca de 3 recarregamentos e descarregamentos

completos para que as baterias de NiMH recarregáveis atinjam

toda a sua capacidade disponível.

Deixar a bateria recarregável continuamente ligada a uma

unidade de carregamento pode diminuir o seu tempo de vida

útil. Se o produto não for utilizado durante algum tempo, a

bateria vai perdendo gradualmente a carga.Trata-se de uma

situação normal; um carregamento curto restitui a sua

A luz de carregamento (B-4) é sempre activada assim que a

unidade dos pais for instalada.A luz escurece gradualmente

quando a bateria está totalmente carregada, mas permanece

acesa, indicando que a unidade dos pais está acesa.

Nesse momento, é provável que a bateria esteja

completamente vazia.Após cerca de 30 minutos de

carregamento será possível ligar a unidade dos pais, com esta

instalada na unidade de carregamento.

Defina a sensibilidade do microfone da unidade do bebé para

um nível mais alto e/ou desloque a unidade do bebé para mais

perto do bebé (mantenha uma distância mínima de 1 metro /

Defina a sensibilidade do microfone da unidade do bebé para

um nível mais baixo e/ou desloque a unidade do bebé para

mais perto do bebé (mantenha uma distância mínima de

Provavelmente, estará a aproximar-se dos limites exteriores do

raio de alcance prático. Procure uma localização diferente ou

reduza ligeiramente a distância. De notar que demora

aproximadamente 30 segundos para que cada ligação seja

estabelecida.– Bateria: de NiMH recarregável para a unidade dos pais

– Transformador de AC de 230V AC, 50 Hz (dois incluídos).

Tensão de saída 9V DC, 200mAh.

– Até 250 metros / 750 pés ao ar livre. Dependendo da área

circundante e de outros factores de distúrbio, este raio de

alcance pode ficar limitado.

Materiais secos Espessura Perda de raio

do material de alcance

Betão reforçado < 30cm / 12” 30-100%

Grelhas, barras de metal < 1cm / 0,4” 90-100%

Folhas de metal, alumínio < 1cm / 0,4” 100%

No caso de materiais molhados e húmidos, a redução pode

Alimentação eléctrica

Substituir a bateria da unidade dos pais

Se a bateria precisarem de ser recarregadas com uma

frequência superior à habitual, substitua-a por uma bateria nova.

Utilize apenas baterias NiMH recarregáveis.

1 Com uma chave de fendas, abra o compartimento da bateria

da unidade dos pais e faça deslizar a tampa (B-12) para baixo.

2 Desligue a bateria usada (B-14) da respectiva ficha e retire-a.

3 Ligue cuidadosamente a bateria nova à ficha e coloque-a

cuidadosamente dentro do compartimento da bateria.

4 Feche a tampa do compartimento da bateria (B-12).

Informações importantesInformações relativas ao meio ambiente

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas

e componentes de alta qualidade, que podem ser reciclados e

Quando este símbolo, com um latão traçado, está afixado a um

produto significa que o produto é abrangido pela Directiva

Europeia 2002/96/EC Informe-se acerca do sistema de recolha selectiva local para

produtos eléctricos e electrónicos.

Aja de acordo com os regulamentos locais e não descarte os

seus antigos produtos com o lixo doméstico comum.A correcta

eliminação do seu antigo produto ajuda a evitar potenciais

consequências negativas para o meio ambiente e para a saúde

• Limpe o monitor para bebés com um pano húmido

• Elimine as pilhas usadas de forma ambientalmente responsável

• Não misture pilhas novas com usadas nem misture pilhas de

• Se as pilhas forem deixadas dentro da unidade com esta

ligada à tomada, verifique a existência de fugas de seis em seis

PR Informações importantes

Ajuda online: www.philips.com

Para ajuda interactiva, transferências e perguntas mais

contacte a nossa linha de apoio para obter ajuda! Encontrará o

número no folheto de Garantia, separado.

Antes de telefonar, por favor, leia este manual com atenção.

Conseguirá resolver a maior parte das dificuldades.

• Uma descrição do problema e quando ocorre
