MANUALE UTENTE SCX465 PHILIPS

A-I Pulsante ON/OFF
A-2 Luce notturna
A-3 Jack alimentatore CC 9V
A-4 Microfono
A-5 Spia di alimentazione POWER
A-6 Selettore sensibilità microfono
A-7 Selettore canale
A-8 Coperchio vano batteria
A-9 Alimentatore CA
A-10 Spinotto alimentazione

B. Unità Genitore

B-1 Alimentatore CA
B-2 Spinotto alimentazione
B-3 Base caricabatteria
B-4 Spiaricarica
B-5 Spia connessione (LINK)
B-6 Altoparlante
B-7 Spia alimentazione (POWER)
B-8 Spie livello volume
B-9 Interruftore ON/OFF / Controllo VOLUME
B-10 Selettore canali
B-11 Selettore allarme connessione (LINK)
B-12 Coperchio vano battery
B-13 Pacco batterie ricaricabile
B-14 Jack alimentatore CC 9V

C. Cosa serve

• Moneta (per après il vano batterie dell'unità Baby)
• Cacciavite a lama piatta, piccolo (per impostare i selettori di canale e per aprire il vano batteria dell'unità Genitore)

3 Illustrazioni

69 Legenda delle funzioni

69 Unità Baby
69 Unità Genitore
69 Cosa serve

70 Sommario

71 Benvenuti

71 Informazioni sulla sicurezza

72 Prepare all'uso il Baby monitor

72 Unità Baby
72 Unità Genitore

73 Utilizzare il Baby monitor

74 Caratteristiche e funzioni

74 Evitare le interferenze
75 Regolare la sensibilità del microfono
75 Controllare il bimbo in sordina
76 Accendere e spegnere la luce notturna
76 Accendere e spegnere l'allarme connessione (LINK)

77 Risoluzione di problemi

78 Domande frequenti

79 Specifiche tecniche

80 Importanti informazioni

80 Sostituire i pacchi batterie
81 Informazioni sull'ambiente
81 Manutenzione

81 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquilità dei genitori. Con quello Baby monitor potrete sentire sempre il,vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attendamente quello manuale utente prima di utilizzare il Baby monitor, e conservato per consultarlo in futuro. Baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione degli uomini e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby ed il cavo dell'alimentatore siano sempre fuori della portata del bambino (almeno ad un metro di distance).
• Non collocate mai l'unità Baby nel fatto o nel box del bambino.
• Non coprite il Baby monitor (con asciugamani, coperte, ecc.).
• Non utilizzate mai il Baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione individata sulla targhetta identificativa dell'alimentatore (A-10, B-1) corrisponda alla tensione di rete locale.
• Non esponete il Baby monitor al freddo o caldo estremo o fonti di luce diretta (p.e. raggi solari).
• Per prevenir il rischio di folgorazione, non aprite l'unità Baby né l'unità Genitore per accedere ai componenti interni (ad eccezione del coperchio del vano batteria)
• Le antenné di entrambe le unità sono fisse; non tentate di allungarle.

IT

Prepare all'uso il Baby monitor

Unità Baby

L'unità Baby può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserte.

Alimentazione di rete

I Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V -A-3) dell'unità baby.
2 Collegate l'alimentatore CA (A-9) ad una presa a muro.

L'unità Baby è ora pronta per l'uso, alimentata alla rete elettrica.

Alimentazione a batterie

I Aprite il coperchio del vano batterie (A-8) dell'unità baby, utilizzando una moneta.

2 Inserite quattro batterie AA da 1,5 V rispetto la polarità come indicato dai significi + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).
3 Chiudete il coperchio del vano batterie (A-8), utilizzato una moneta.
L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità Genitore

L'unità Genitore è già dotata di un pacco batterie ricaricabile.

I Collegate il cavo dell'alimentatore (B-2) al jack di alimentazione (CC 9V - - - B-14) della base di ricarica (B-3).
2 Collegate l'alimentatore CA (B-1) ad una presa a muro.
3 Collocate l'unità genitore nella base di ricarica (B-3). >La spia di ricarica (B-4) si accende in colore rosso.
4 Lasciate l'unità genitore nella base di ricarica (B-3) finché il pacco batterie è completamente caricato (almeno 14 ore).

Prepare all'uso il Baby monitor

IT

Quando le batterie sono completeness cariche, la spia di ricarica (B-4) si affievolisce gradualmente. L'unità genitore cui ora essere estratta alla base di ricarica ed utilizzata come cordless con un'autonomia massima di 10 ore.
Quando la spia di alimentazione POWER (B-7) lampeggia in grosso, significa che la batteria è quasi scarica. Inserite l'unità genitore nella base di ricarica (B-3) per ricaricare le batterie.

L'unità Genitore è ora pronta per l'uso!

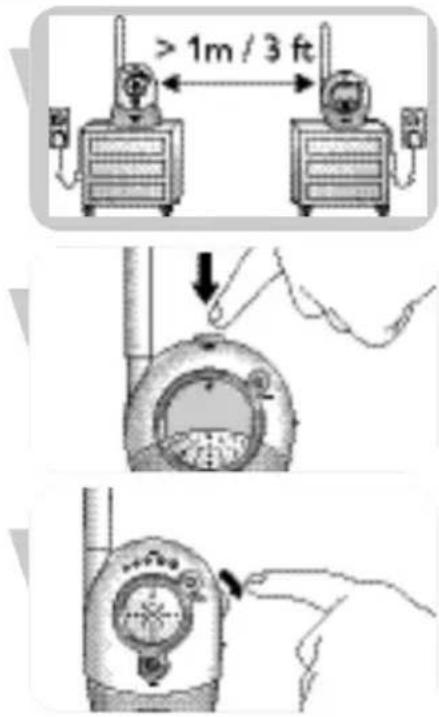

Utilizzare il Baby monitor

I Collocate entrambé le unità nella stessa stanza per verificare la connessione.Assicuratevi che l'unità Baby sia almeno ad I metro di distanza dall'unità Genitore.
2 Premete il pulsante ON/OFF (A-1) per accendere l'unità Baby. > La spia di alimentazione POWER (A-5) si illumina in verde.
3 Accendete l'unità Genitore utilizzando l'interruttore ON/OFF (B-9) e regolate il volume al livello che preferite utilizzato il controllo di VOLUME (B-9).

La spia di alimentazione POWER (B-7) si illumina in verde.

Non appenaiene stabilita la connessione tra le unità, la spia di connessione LINK (B-5) sull'unità Genitore si illumina in verde.

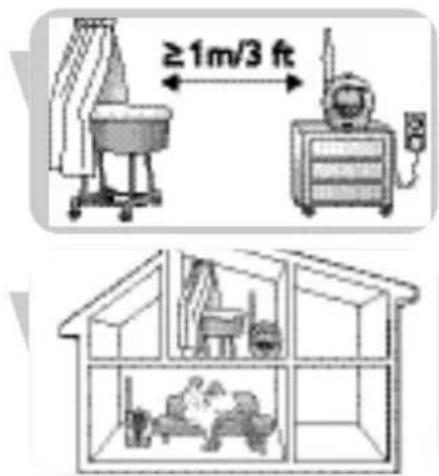

4 Collocate l'unità Baby ad almeno I metro di distanza dal bambino.
5 Collocate l'unità Genitore nel luogo desiderato entro il raggio operativo dell'unità Baby, ma ad almeno I metro di distanza dall'unità Baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

Ora potete vigilare sul vostro bimbo!

IT

Caratteristiche e funzioni

Evitare le interferenze (selezione canale)

Accertatevi sempre che i selettori di canale (A-7, B-10) all'interno del vano batteria di entrambé le unità siano impostati sulla stessa posizione!

Con i selettori di canale (A-7, B-10) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri Baby monitor, appearecchi radio, ecc. selezionate un altro canale.

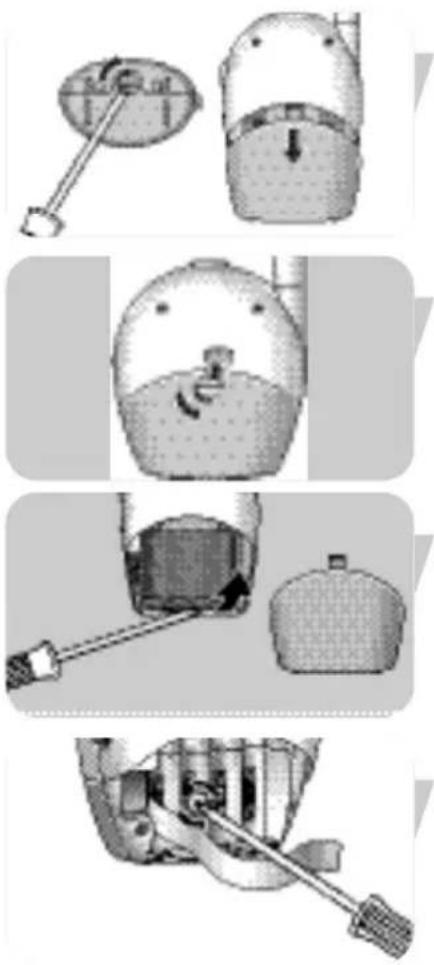

I Aprite i coperchi dei vani batteria (A-8, B-12) di entrambe le unità.
- Unità Genitore: utilizzate un cacciavite e fate scorrere coperchio verso il basso.
- Unità Baby: utilisezate una monetà.
2 Solvate il pacco batteria ricaricabile (B-13) dell'unita Genitore. Se state utilizzato l'unità con alimentazione a batterie, estraete le batterie dall'unità.
3 Utilizzate un cacciavite piccolo a la ma piatta per ruotare la ghiera interna dei selettori di canale (A-7, B-10) nella posizione desiderata. Assicuratevi che entrambé le unità siano impostate sullo stesso canale.
4 Rimettete al loro posto batterie e pacco batteria.
5 Chiodete i coperchi dei vani batteria (A-8, B-12).

Regolare la sensibilità del microfono

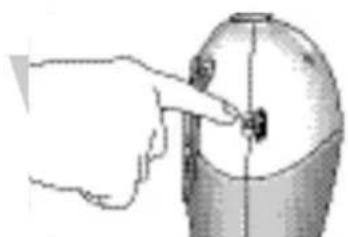

Con il selettore di sensibilità del microfono (A-6) dell'unità Baby, potete regolare il livello del sonoro proveniente dall'unità Baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità Baby cattura quasi tutti i suoni. E' possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità Baby e l'unità Genitore ( quando la spia di connessione LINK (B-5) è verde fissa).

• Utilizzate il selettore di sensibilità microfono (A-6) per regolare questa funzione al livello desiderato. Poteteanche usare la vostra stessa voce come riferimento sonoro.

La spia di alimentazione POWER (A-5) sull'unità Baby si illumina in giallo agli volta che viene rilevato un suono.

Controllare il bimbo in sordina

• Impostate il volume sul livello minimo con l'interruttore ON/OFF / controlo di VOLUME (B-9) dell'unità Genitore. Non spegnete completamente l'unità Genitore!

Le spiè del livello audio (B-8) dell'unità Genitore avvisano in modo visivo se allaStanza del bambino provengono dei suoni. Più sono fortì rumori, più spiè si accendono.
Quando non viene rilevato alcun suono, tutte le spiè (B-8) saranno spente.

IT

Caratteristiche e funzioni

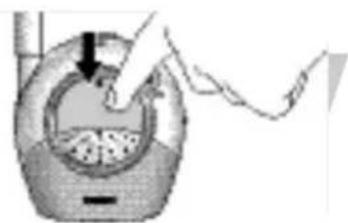

Accendere o spegnere la luce notturna

I Premete la luce notturna dell'unità Baby (A-2) per accenderla e spegnerla.

Accendere e spegnere l'allarme connessione (LINK)

E' possibile accendere l'allarme connessione (LINK) sull'unita Genitore. Questo allarme emetterà un avvertimento acustico quando il collegamento tra le unità viene interrotto.

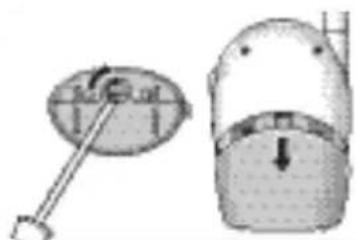

I Aprite il coperchio del vano batterie dell'unità genitore, utilizzando un cacciavite e fate scorrere il coperchio verso il basso (B-12).

2 Impostate il selettore (B-1 I) all'interno del vano in posizione ON (

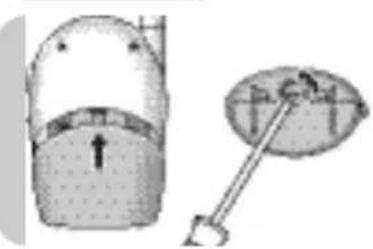

3 Rimettete al suoippo il coperchio del vano batterie (B-12) finché non scatta in posizione e chiudetelo utilizzato un cacciavite.

• Per disattivare l'allarme, spostate il selettore (B-11) in posizione di OFF (

Problema Possibile causa Soluzione

Nessun suono dall'unità Volume spento o troppo basso. Ruotate il controllo di VOLUME Genitore (B-9) sull'unità Genitore verso il basso. Unità fuori campo. Avvicinate l'unità Genitore a quella Baby.
Nessuno collegamento Le unità sono impostate su Impostate i selettori di canale tra le unità. canali differenti. (A-7, B-10) sulla stessa posizione su entrambé le unità. L'unità Genitore si trovà fuori Avvicinate l'unità Genitore a quella copertura del segnale trasmesso. Baby.
Il pacco batterie è scarico. Il pacco batterie è esausto.	Sostituite il pacco batterie (B-13) dell'unità Genitore.
Interferenze o ricezione scarsa	Telefoni cordless o cellulari troppo vicini al Baby monitor.	Allontanate i telefoni dal Baby monitor.
	Interferenza proveniente da altri Baby monitor nel vicinato.	Spostate entrambé le unità su un altre canale,tramite i selettori di canale (A-7, B-10).
	Livello alimentazione basso.	Ricaricate il pacco batterie per tempo.
	Il segnale trasmesso è fuoricampo; ci sono statiificantemente troppi muri e/o soffitti tra l'unità Baby e quella Genitore.	Avvicinate l'unità Genitore a quella Baby.
	L'unità Genitore è troppo vicina ad una finestra e riceve segnali d'interferenza da altri apparecchi.	Allontanate l'unità Genitore dalle finestre.
Le spia di connessione LINK (B-5) lampeggia in rosso/ viene emesso un beep di allarme connessione (B-11)	Le unità si trovano fuoricampo.	Avvicinate le unità tra loro.
	Interferenze da un'albero Baby monitor.	Cambiate canale (A-7, B-10).
	Interferenze da un'altra sorgente FM.	Eliminate la sorgente FM.
Domanda	Risposte
Perché un pacco batterie ricaricabile nuovo non ha una capacité di autonomia completada dopo la prima ricarica?	Per ottenere la massima efficienza delle batterie ricaricabili NiMH, occorrono 3 cicli di carica/scarica completi.
Il mio pacco batterie ricaricabile ha una autonoma brevissima, perché?	Lasciando il pacco batterie ricaricabile sempre connesso ad una unità di ricarica, si rischia di abbreviarne la durata. Quando non si utilizza il prodotto per quale tempo, il pacco batterie carico si scarica gradualmente. Si tratta di un evento normale; una breve ricarica lo riportere a piena capacità.
La spia di ricarica (B-4) sulla base di ricarica dell'unità Genitore (B-3) restsa illuminata in rosso,anche trascorso il tempo totale di ricarica. Perché?	La spia di ricarica (B-4) si attiva agli volta che si installa sulla base l'unità Genitore. Si affievolisce lentamente quando le batterie sono Completely落到 cariche ma rimane accesa, adindicare che l'unità Genitore è alimentata.
Dopo aver collocato l'unità Genitore sulla base di ricarica, non riesco ad accenderla subito.	Probabilmente la batteria è Completely落到 scarica. Dopona una trentina di minuti di ricarica potrete accendere l'unità Genitore lasciandola sull'unità di ricarica.
L'unità Genitore reagisce ai rumori nellaStanza del bambino troppo lentamente / in ritardo.	Regolate la sensibilità del microfono sull'unità Baby ad un livello più alto e / o avvicinate l'unità Baby al vostro bambino (mantenendo in agli caso una distanza minima di l metro).
L'unità Genitore reagisce ad altri suoni ambientali troppo velocamente.	Regolate la sensibilità del microfono sull'unità Baby ad un livello più inferiore / o avvicinate l'unità Baby al vostro bambino (mantenendo in gli case una distanza minima di l metro).
Si verificano occasionali perdite di connessione, interruzioni audio ecc.	L'unità genitore si trovabespobalmente in prossimità del limite massimo di copertura consentito. Cambiateleippo o cercate di ridurre leggermente la distance.Tenete presente che per ristabilire una nuova connessione occorreono circa 30 secondi.

Specifiche tecniche

IT

Alimentazione

• Pacco batterie: ricaricabile NiMH per unità genitore (fornito).
  Alimentatore CA da 230V CA, 50Hz (due, forniti).

Tensione in uscita 9V CC, 200mAh.

Distanza operativa

-Fino ad un max di 250 metri in campo aperto.

A seconda dell'ambiente circostante e di altri fattori di disturbo la copertura può subire delle limitazioni.

Materiali asciutti Spessore Perdita di materiale copertura

Legno, gesso, cartongesso, < 30cm 0-10%

vetro (senza metallo,

fili metallici o piombo)

Mattoni, legno compensato < 30cm 5-35%

Calcestruzzo rinforzato < 30cm 30-100%

Griglie e sbarre metalliche < 1 cm 90-100%

Lastre di metallo, alluminio < 1 cm 100%

La riduzione di Campo può raggiungere il 100% in caso di materiali bagnati od umidi.

Temperatura operativa

0^ C - 40^ C

Frequenze di trasmissione

Importanti informazioni

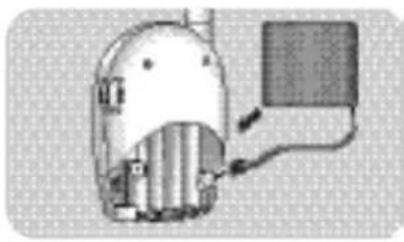

Sostituire il pacco batterie dell'unità Genitore

Se il pacco batteria richiede ricariche troppo frequenti, sostituitelo con uno nuovo. Utilizzate esclusivamente batterie ricaricabili NiMH.

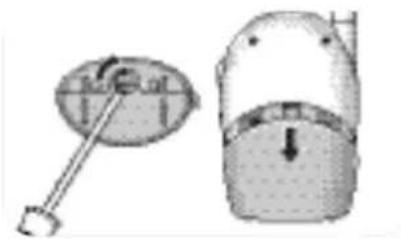

I Aprite il coperchio del vano batterie dell'unità genitore, utilizzando un cacciavite e fate scorrere il coperchio verso il basso (B-12).

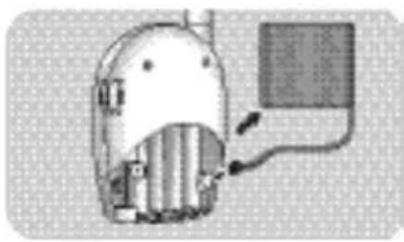

2 Scollegate il pacco batterie vecchio (B-13) dal connettore di alimentazione ed estraevelo.

3 Collegate il pacco batterie nuovo al connettore di alimentazione ed insertelto nel vano batterie.

4 Chidete il coperchio del vano batterie (B-12).

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trovava il symbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e nongettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Manutenzione

• Pulite il Baby monitor con un panno umido
• Smaltite le batterie ESAuste rispettoando le norme ambientali
  Nonutilizzate batterie vecchie e nuove contemporaneamente, o di tipo differente.
• Se lasciate le batterie nell'unità perché è alimentata alla rete elettrica, controllate che non ci siano fuoriuscite di liquido agli sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e commande frequenti

Linea di contatto:

In caso di domande su SCD465, si prega di contattare la nostra linea verde per l'assistenza! É possible trovare il numero nell'opuscolo di garanzia分开ato.

Prima di chiamare, si prega di leggere attendamente il presente manuale.

Sara possibile risolvere la maggior parte degli inconvenienti.

Vi verrà chiesto:

• Di descrivere il problema e quando si verifies
• Il numero di modello sull'etichetta del vosto prodotto
• La data di acquisito
