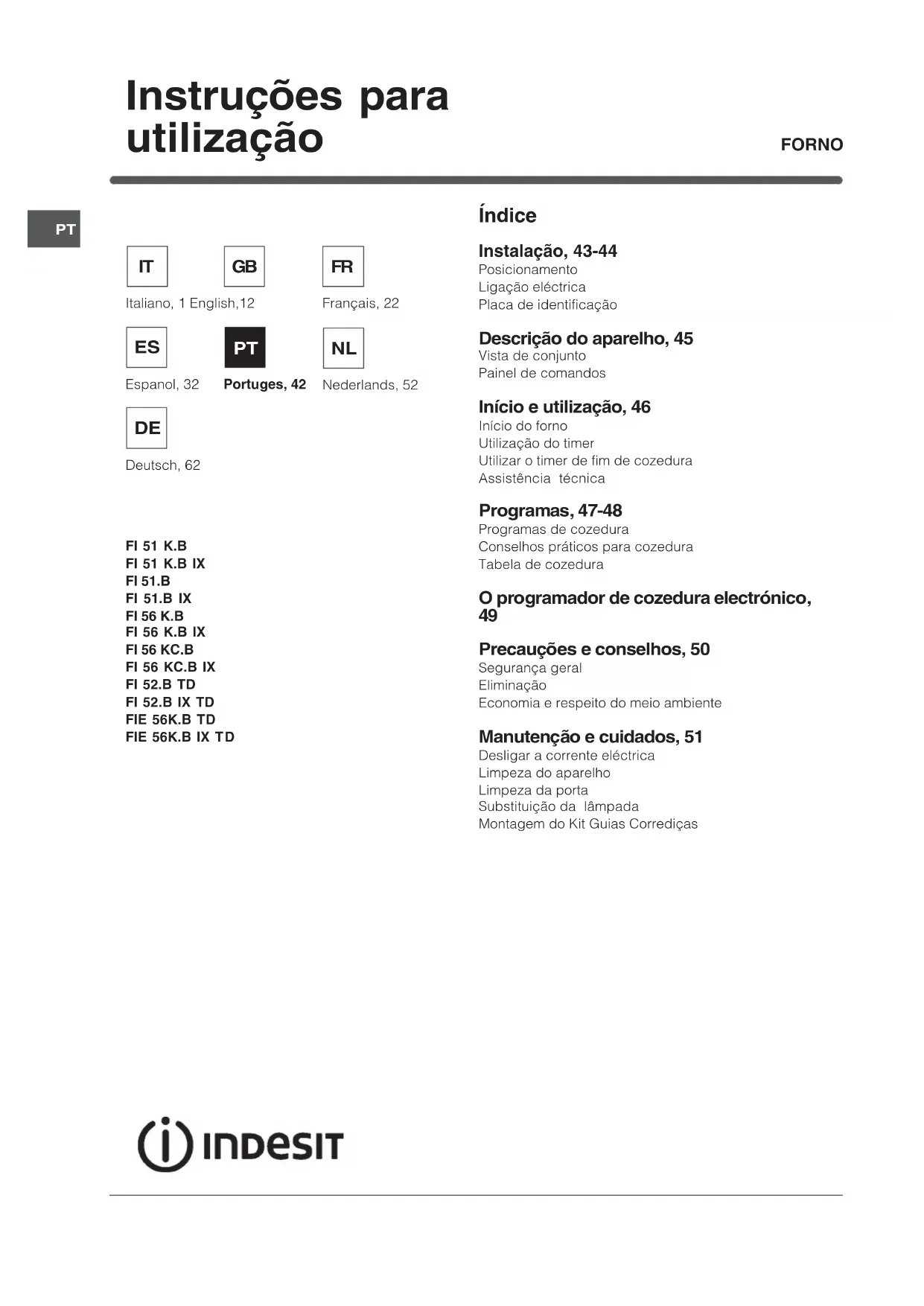

MANUAL DE UTILIZADOR FIE 56 KB BK INDESIT

Placa de identificação

Descrição do aparelho, 45

Início e utilização, 46

Conselhos práticos para cozedura

O programador de cozedura electrónico,

Precauções e conselhos, 50

Economia e respeito do meio ambiente

Manutenção e cuidados, 51

Desligar a corrente eléctrica

Substituição da lâmpada

Montagem do Kit Guias Corrediças

! É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda,

cessão ou mudança, assegure-se que o mesmo

permanece com o aparelho para informar o novo

proprietário sobre o funcionamento e sobre as

respectivas advertências.

! Leia com atenção as instruções: nas quais há

informações importantes sobre a instalação, a

utilização e a segurança.

! As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade

com as regras de colecta diferenciada (veja em

Precauções e Conselhos).

! A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma

instalação errada pode causar danos pessoais,

materiais e a animais.

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características

 os painéis adjacentes ao forno devem ser de

material resistente ao calor;

 no caso de móveis de madeira contraplacada, as

colas devem ser resistentes à temperatura de 100°C.

 para encaixar o forno, quer no caso de instalação

sob uma banca (veja a figura) quer em coluna, o

móvel deve ter as seguintes medidas:

! Depois de ter encaixado o aparelho, não deve ser

possível contacto com as partes eléctricas.

As declarações de consumo, indicadas na placa de

identificação, foram medidas para este tipo de

Para garantir uma boa ventilação é necessário

eliminar a parede traseira do vão. É preferível instalar

o forno de maneira que apoie-se sobre duas ripas de

madeira, ou sobre uma tábua com uma abertura de

pelo menos 45 x 560 mm. (veja as figuras).

Colocar no centro e prender

Para prender o aparelho no móvel: abra a porta do

forno e atarraxe 4 parafusos na madeira, nos 4 furos

situados na moldura ao redor.

! Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam ser

tirados sem o emprego de uma ferramenta.

! Os fornos equipados com cabo de fornecimento com

três pólo, são preparados para funcionar com corrente

alternada na tensão e frequência de fornecimento

indicadas na placa de identificação (veja a seguir).

Instalação 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm.558 mm.

tensão de 220-230V ~ 50/60Hz ou

50Hz (veja a placa das

potência máxima absorvida 2250W Directiva 2002/40/CE acerca dos

ETIQUETA DE ENERGIA Modelos com ventilação para

Consumo de energia com

convecção natural função de

aquecimento: Tradicional

Consumo de energia da declaração

de Classe com convecção forçada

função de aquecimento:

Modelos sem ventilação para

Consumo de energia com

convecção Forçada função de

aquecimento: Cozedura

Consumo de energia da declaração

de Classe com convecção Natural

função de aquecimento:

Este aparelho é em conformidade

com as seguintes Directivas da

Comunidade Europeia:

- 73/23/CEE de 19/02/73 (Baixa

e posteriores modificações

- 93/68/CEE de 22/07/93 e

posteriores modificações

- 2002/96/CE Montagem do cabo de fornecimento

1. Para abrir a caixa de

os três parafusos dos

seguida, prenda os fios

3. Prenda o cabo no respectivo grampo.

4. Feche a tampa da caixa dos terminais.

Ligação à rede do cabo de fornecimento eléctrica

Monte no cabo uma ficha em conformidade com as

normas para a carga indicada na placa de

identificação (veja ao lado).

No caso de uma ligação directa à rede, será

necessário interpor, entre o aparelho e a rede, um

interruptor omnipolar com abertura mínima entre os

contactos de 3 mm. na dimensão certa para a carga e

em conformidade com as normas em vigor (a ligação

à terra não deve ser interrompida pelo interruptor). O

cabo de alimentação deve ser colocado de maneira

que em nenhum ponto ultrapasse de 50°C a

temperatura do ambiente.

! O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das regras

Antes de efectuar a ligação, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na

placa de identificação (veja a seguir);

 a tensão de alimentação seja entre os valores da

placa de identificação (veja a seguir);

 a tomada seja compatível com a tomada do aparelho.

Em caso contrário, substitua a tomada ou a ficha; não

empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a

Assistência Técnica).

! A empresa exime-se de

qualquer responsabilidade

se estas regras não forem obedecidas.

* Há somente em alguns modelos.

Descrição do aparelho

! Quando o acender pela primeira vez,

aconselhamos de fazer funcionar o forno vazio pelo

menos durante uma hora, com o termóstato posto à

temperatura máxima e a porta fechada. Em seguida,

pode apagar, abrir a porta do forno e ventilar a sala.

O odor que se sente é por causa da evaporação

das substâncias empregadas para proteger o forno.

1. Para seleccionar o programa de cozedura que

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as

respectivas temperaturas aconselhadas pode ser

foi completado:coloque dentro os alimentos a serem

4. Durante a cozedura é sempre possível:

PROGRAMAS na posição 0.

função de cozedura desejada.

! Nunca encoste objectos no fundo do forno, para

evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas,

alguns modelos são equipados com uma ventoinha

de arrefecimento. Esta gera um jacto de ar que sai

entre o painel de comandos e a porta do forno.

funcionar até o forno arrefecer suficientemente.

! No final da cozedura, a ventoinha continua a

funcionar até o forno arrefecer suficientemente.

Acende-se se for seleccionado

selector dos PROGRAMAS. Permanece acesa

quando se seleccionar um programa de cozedura.

1. Antes de mais nada, para dar corda na campainha

é necessário rodar o selector do TIMER uma volta

quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça

coincidir os minutos indicados no selector do TIMER

com a referência fixa do painel de comandos.

3. O timer é um contador de minutos: quando tiver

passado o tempo, toca um sinal acústico.

! O timer não comando o forno para acender-se nem

Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na

campainha é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira

na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça

coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do

3. Depois que tiver passado o tempo tocará um

sinal acústico e o forno desliga-se.

4. Quando o forno estiver desligado, o timer de fim

cozedura poderá ser utilizado como um normal

contador de minutos.

 Para utilizar o forno com funcionamento manual, ou

seja com o timer de fim de cozedura desactivado, é

necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo 9.

 o modelo da máquina (Mod.)

 o número de série (S/N)

Estas últimas informações encontram-se na placa

de identificação situada no aparelho e/ou na

* Há somente em alguns modelos.

Início e utilização47

PT Programas de cozedura

! Para todos os programas pode ser regulada uma

temperatura entre 60°C e MÁX., excepto:

 GRILL (é aconselhável configurar somente em

 GRATIN (é aconselhável não ultrapassar a

temperatura de 200°C).

Programa de FORNO TRADIÇÃO Activam-se os dois elementos aquecedores inferior e

superior. Com esta cozedura tradicional é melhor

utilizar uma única prateleira: com mais de uma

prateleira haverá má distribuição da temperatura.

Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores

(superior e inferior) e entra em funcionamento a

ventoinha. Como o calor é constante e uniforme em

todo o forno, o ar coze e cora os alimentos de

maneira uniforme. É possível utilizar até duas

prateleiras no máximo contemporaneamente.

Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta

função pode ser utilizada para retoques na cozedura.

Programade GRILL Acende-se o elemento aquecedor superior. A

temperatura muito alta e directa do grill possibilita

corar imediatamente a superfície dos alimentos que,

como obstruem a saída dos líquidos, mantém o

interior mais macio. A cozedura no grill é

especialmente aconselhada para os pratos que

necessitarem de alta temperatura na superfície: bifes

de vitela ou vaca, entrecôte, filés, hambúrgueres et, ...

Alguns exemplos de utilização estão apresentados na

parágrafo Conselhos práticos para a cozedura. Coza

com a porta do forno fechada.

Programa de GRATIN Activa-se o elemento aquecedor superior e começa a

funcionar a ventoinha. Une a irradiação térmica

unidirecional com a circulação forçada do ar no

interior do forno. Deste modo impede-se a

queimadura da superfície dos alimentos ao aumentar-

se o poder de penetração do calor. Coza com a porta

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições

das prateleiras 1 e 5: que recebem directamente ar

quente porque poderão provocar queimaduras em

alimentos delicados.

! Nas cozeduras de GRILL e GRATIN, coloque a

bandeja pingadeira na posição 1 para recolher os

resíduos de cozedura (molhos e/ou gordura).

 Utilize as posições 2 e 4 das prateleiras, coloque

na 2 os alimentos que necessitarem de mais calor.

 Coloque a bandeja pingadeira embaixo e a grade

 Coloque a grade na posição 3 ou 4, disponha os

alimentos no centro da grade.

 É aconselhável configurar o nível de energia no

máximo. Não se alarme se a resistência superior

não permanecer constantemente acesa: o seu

funcionamento é controlado por um termóstato;

 Para cozer bem uma pizza utilize o programa de

 Utilize uma forma de alumínio leve, apoie-a na

Se utilizar a bandeja pingadeira aumentará os

tempos de cozedura e dificilmente será obtida uma

 No caso de pizzas com muita cobertura é

aconselhável colocar o queijo mozzarella na

metade da cozedura.48

Pizza (em 2 prateleiras)

Bignés (em 2 prateleiras)

Biscoitos (em 2 prateleiras)

Pão-de-ló (em 1 prateleira)

Pão-de-ló (em 2 prateleiras)

Espetinhos de calamares e camarão

Possibilita programar o forno ou o grill nos funcionamentos:

 início posterior da cozedura com duração estabelecida;

 início imediato com duração estabelecida;

 contador de minutos.

: duração da cozedura

: programação adiantar tempos

: programação atrasar tempos.

Como acertar o relógio digital

Depois da ligação à rede eléctrica ou depois de falta de corren-

te, o mostrador piscará com: 0.00

 Prima contemporaneamente as teclas

sucessivamente (dentro de 4 segundos) mediante as

É possível, se for preciso, acertar novamente a hora de duas

1. Repetir todas as fases acima descritas.

e em seguida, mediante as teclas e

Regulação volume sinal sonoro

Depois de ter escolhido e confirmado as regulações do

relógio mediante a tecla

é possível regular o volume do

sinal sonoro de alarme.

Funcionamento manual do forno

Depois de ter regulado a hora, o programador passa automati-

camente para a posição manual.

Observação: Prima a tecla

funcionamento manual depois de cada vez que cozer em

Início da cozedura posterior com duração

É preciso programar a duração da cozedura e a hora de final da

cozedura. Suponhamos que o ecrã indique 10:00 horas.

1. Girar os botões de comando do forno para a função e a

temperatura desejada (por exemplo : forno estático, 200°

e sucessivamente (dentro de 4 segundos)

e programe a duração desejada.

Suponhamos programar uma cozedura de 30 minutos;

Ao soltar-se a tecla, depois de 4 segundos, será novamente

visualizada a hora actual com o símbolo m e a escrita auto

e sucessivamente prima as teclas e

até programar a hora do final da cozedura desejada,

4. Ao soltar a tecla, no ecrã, depois de 4 segundos, aparece a

A escrita auto acesa recorda-nos que foi realizada a

programação da duração e do final da cozedura com

funcionamento automático. Nesta altura, o forno acende-se

automaticamente às 12:30 de modo que termine depois de 30

minutos. Quando o forno estiver aceso, aparece a panelinha

acesa m durante toda a duração da cozedura. A qualquer

momento, se for premida a tecla

, é possível visualizar a

duração programada; se for premida a tecla

hora de final de cozedura.

interrompê-lo prima uma tecla qualquer excepto as teclas

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo

Início cozedura posterior com duração estabelecida) a

cozedura iniciará imediatamente.

Para anular uma cozedura já programada

e, em seguida, prima a tecla de funcionamento manual .

Função contador de minutos

No funcionamento contador de minutos é programado o mo-

mento a partir do qual começa uma contagem regressiva. Esta

função não comanda para acender nem apagar o forno, somente

emite um alarme acústico quando o tempo esgotar-se.

Em seguida, mediante as teclas e programe o tempo

Solte a tecla, o tempo partirá no segundo exacto, no ecrã

aparece a hora actual.

No final do tempo tocará um sinal acústico que pode ser parado

se for premida uma tecla qualquer (excepto as teclas

Correcção e cancelamento dos dados

 É possível mudar os dados programados a qualquer momen-

to, se for premida a tecla correspondente e premida a tecla

 Ao cancelar a duração de cozedura, cancela-se automati-

camente também o final do funcionamento e vice-versa.

 No caso de funcionamento programado, o aparelho não

aceita tempos de final de cozedura anteriores ao de início

de cozedura propostos pelo próprio aparelho.50

PT Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de

segurança. Estas advertências são fornecidas por

razões de segurança e devem ser lidas com atenção.

 Este aparelho foi concebido para utilização de tipo

não profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito

perigoso deixá-lo exposto a chuva e temporais.

 Para deslocar o aparelho pegue-o sempre pelos

cabos para este fim, situados aos lados do forno.

 Não toque na máquina se estiver descalço, ou se

as suas mãos ou pés estiverem molhados ou

 Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo

as instruções apresentadas neste folheto.

 Durante o uso do aparelho os elementos de

aquecimento e algumas partes da porta do forno

ficam muito quentes. Tome cuidado para não

r nos mesmos e mantenha as crianças

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes

 Não tape as aberturas de ventilação e de

eliminação de calor.

 Pegue pelo centro a maçaneta de abertura da

porta: os lados podem estar quentes.

 Utilize luvas de forno para colocar e tirar

 Não forre o fundo do forno com folhas de alumínio.

 Não guarde material inflamável no forno: se o

aparelho for inadvertidamente colocado a

funcionar, poderão arder.

 Assegure-se sempre que os selectores estejam na

posição l/ ¡” quando não estiver a utilizar o aparelho.

 Não puxe pelo cabo para deslizar a ficha da

tomada eléctrica, pegue pela ficha.

 Não realize limpeza nem manutenção sem antes ter

desligado a ficha da rede eléctrica.

 Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las.

Contacte a Assistência Técnica (veja a Assistência

 Não coloque objectos pesados sobre a porta do

 Eliminação do material de embalagem: obedeça as

regras locais, de maneira que as embalagens

possam ser reutilizadas.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos

(RAEE), prevê que os electrodomésticos não

devem ser escoados no fluxo normal dos resíduos

sólidos urbanos. Os aparelhos desactualizados

devem ser recolhidos separadamente para

optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais

danos para a saúde humana e para o ambiente. O

símbolo constituído por um contentor de lixo

barrado com uma cruz deve ser colocado em todos

os produtos por forma a recordar a obrigatoriedade

de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar

informação referente ao local apropriado onde

devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

 Se utilizar o forno nos horários a partir do fim da

tarde, até as primeiras horas da manhã, colabora-

se para reduzir a carga de absorção do

fornecimento de electricidade.

 É recomendável realizar as cozeduras ao GRILL e

GRATIN sempre com a porta fechada: quer para

obter melhores resultados, quer para uma sensível

economia de energia (aproximadamente 10%).

 Mantenha as guarnições eficientes e limpas, para

poderem aderir bem na porta e não causar

dispersão de calor.51

o Centro de Assistência Técnica mais perto (veja a

Assistência técnica).. É aconselhável não usar o

forno antes do mesmo ter sido reparado.

Substituição da lâmpada

análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a figura).

Montagem do Kit Guias Corrediças

Para montar as guias corrediças:

caixilhos tirando-os dos

espaçadores A (veja a

2. Escolher a prateleira

na qual inserir a guia.

Prestando atenção ao

sentido de extracção

da guia, posicione no

encaixe B e depois o

3. Fixar os dois caixilhos

Os furos para caixilho

posicionados no alto, os

furos para o caixilho

direito estão em baixo.

4. Finalmente, encaixe os caixilhos nos espaçadores A.

 Não inserir as guias corrediças na posição 5.

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o

aparelho da alimentação eléctrica.

 As partes externas esmaltadas ou inoxidáveis e

as guarnições de borracha podem ser limpadas

com uma esponjinha molhada com água morna e

sabão neutro. Se for difícil remover as manchas,

empregue produtos específicos. É aconselhado

enxaguar com água abundante e enxugar depois

da limpeza. Não empregue pós abrasivos nem

substâncias corrosivas.

 O interior do forno deve ser sempre limpado de

preferência depois de cada utilização, enquanto

ainda estiver morno. Utilize água quente e

detergente, enxagúe e enxugue com um pano

macio. Evite abrasivos.

 Os acessórios podem ser lavados como

quaisquer utensílios, inclusive numa máquina de

lavar loiça, excepto as guias corrediças.

 Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar a aparelhagem.

Limpe o vidro da porta com esponjas e produtos

não abrasivos e enxugue com um pano macio; não

use materiais ásperos, abrasivos ou espátulas

metálicas afiadas que podem arranhar a superfície e

Para uma limpeza mais cuidadosa,

é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas

3. segure a porta dos dois

lados exteriores e feche-a

novamente devagar mas não

inteiramente; Em seguida

puxe a porta para a frente e

retire-a das dobradiças (veja a

figura). Para montar

novamente a porta realize, na

ordem contrária, as mesmas

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao

redor da porta do forno. Se houver danos, contacte

Manutenção e cuidados
