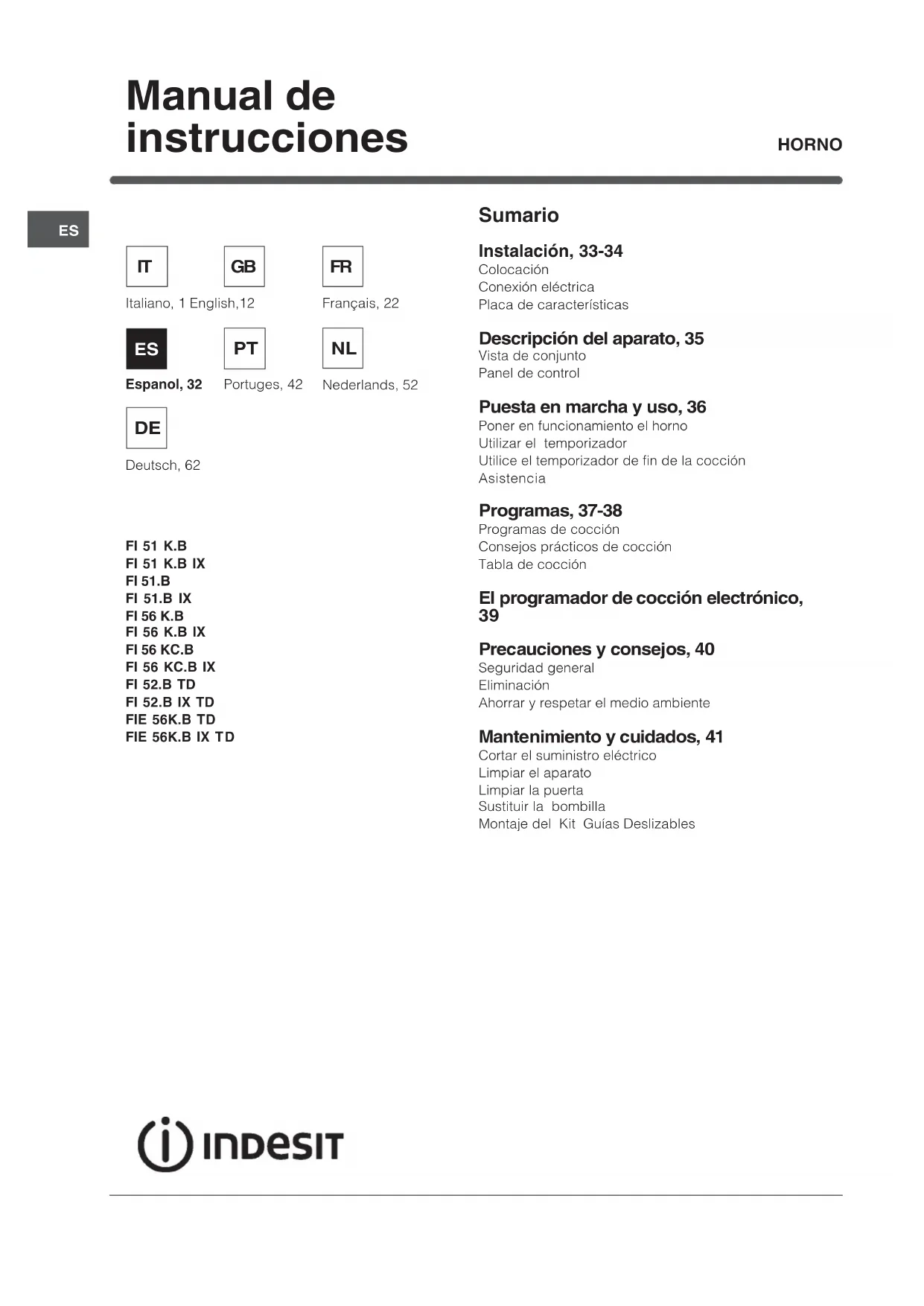

MANUAL DE USUARIO FIE 56 KB BK INDESIT

temperatura di 200°C).

Placa de características

Descripción del aparato, 35

Puesta en marcha y uso, 36

Poner en funcionamiento el horno

Utilizar el temporizador

Utilice el temporizador de fin de la cocción

Programas de cocción

Consejos prácticos de cocción

El programador de cocción electrónico,

Precauciones y consejos, 40

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico

Montaje del Kit Guías Deslizables

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de

cesión o de mudanza, verifique que permanezca junto

al aparato para informar al nuevo propietario sobre su

funcionamiento y sobre las advertencias

! Lea atentamente las instrucciones: contienen importante

información sobre la instalación, el uso y la seguridad.

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección

de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas

instrucciones y por personal profesionalmente

calificado. Una instalación incorrecta puede producir

daños a personas, animales o cosas.

Para garantizar un buen funcionamiento del aparato

es necesario que el mueble tenga las características

 los paneles adyacentes al horno deben ser de

materiales resistentes al calor;

 en el caso de muebles de madera chapeada, las

colas deben ser resistentes a una temperatura de

 para empotrar el horno, tanto cuando se instala

bajo encimera (ver la figura) como en columna, el

mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir

contactos con las partes eléctricas.

El consumo declarado en la placa de características

fue medido en una instalación de este tipo.

Para garantizar una buena aireación es necesario

eliminar la pared posterior del hueco para el horno. Es

preferible instalar el horno apoyado sobre dos listeles

de madera o sobre una superficie continua que tenga

una abertura de 45 x 560 mm. como mínimo (ver las

Para fijar el aparato al mueble: abra la puerta del

horno y enrosque 4 tornillos para madera en los 4

orificios del marco.

! Todas las partes que garantizan la protección se

deben fijar de modo tal que no puedan ser quitadas

sin la ayuda de una herramienta.

! Los hornos dotados de cable de alimentación

tripolar, están fabricados para funcionar con corriente

alterna a la tensión y frecuencia indicadas en la placa

de características (ver a continuación).

Instalación 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm.558 mm.

50Hz (ver placa características)

potencia máxima absorbida 2250W Norma 2002/40/CE en la etiqueta

de los hornos eléctricos.

ENERGY LABEL Modelos con ventilación para

Consumo de energía por

convección Natural función de

calentamiento: Tradiciónal

Clase Consumo de energía para

funcionamiento por convección

calentamiento: Multicocción

Modelos sin ventilación para

Consumo de energía por

convección Forzada función de

calentamiento: Multicocción

Clase Consumo de energía para

funcionamiento por convección

calentamiento: Tradiciónal

Este aparato es conforme a las

siguientes Normas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja

Tensión) y sucesivas

- 89/336/CEE del 03/05/89

(Compatibilidad Electromagnética)

y sucesivas modificaciones

- 93/68/CEE del 22/07/93 y

sucesivas modificaciones

- 2002/96/CE Montaje del cable de alimentación eléctrica

destornillador sobre las

lengüetas laterales de la

tapa: tire y quítela (ver

2. Instale el cable de

alimentación eléctrica:

desenrosque el tornillo de

la mordaza de terminal de

cable y los tres tornillos

de los contactos L-N-

luego fije los cables

debajo de las cabezas de

los tornillos respetando

los colores Azul (N),

Marrón (L), Amarillo-Verde

3. Fije el cable en el correspondiente sujetacable.

4. Cierre la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga

indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor

omnipolar con una distancia mínima entre los contactos

de 3 mm., dimensionado para esa carga y que

responda a las normas vigentes (el conductor de tierra

no debe ser interrumpido por el interruptor). El cable de

alimentación eléctrica se debe colocar de modo tal que

no alcance en ningún punto una temperatura que

supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

 la toma tenga conexión a tierra y que sea conforme

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de

características (ver más abajo);

 la tensión de alimentación eléctrica esté

comprendida dentro de los valores contenidos en

la placa de características (ver más abajo);

 la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no

utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la

toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (ver

! La empresa declina toda re

sponsabilidad en los

casos en que no hayan sido respetadas estas

* Presente sólo en algunos modelos.

Descripción del aparato

TEMPORIZADOR DE FIN DE COCCIÓN*

! La primera vez que encienda el horno, hágalo

funcionar vacío durante media hora aproximadamente

con el termostato al máximo y con la puerta cerrada.

Luego apáguelo, abra la puerta del horno y airee el

ambiente. El olor que se advierte es debido a la

evaporación de las sustancias utilizadas para

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado

girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando

TERMOSTATO. La Tabla de cocción (ver Programas)

contiene una lista con las cocciones y las

correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de

calentamiento hasta la temperatura seleccionada:

introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla

- modificar la temperatura con el mando

- interrumpir la cocción llevando el mando

PROGRAMAS hasta la posición 0.

 En los aparatos dotados de programador

electrónico, para utilizar el horno eléctrico pulse la

(en el display aparece el símbolo m) antes de

seleccionar la función de cocción deseada.

! No apoye nunca objetos en el fondo del horno

porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la

parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos

modelos poseen un ventilador de enfriamiento. El

mismo genera un chorro de aire que sale entre el

panel de control y la puerta del horno.

! Al final de la cocción, el ventilador permanece en

funcionamiento hasta que el horno esté

suficientemente frío.

Se enciende seleccionando

PROGRAMAS. Permanece encendida cuando se

selecciona un programa de cocción.

Utilizar el temporizador

1. Antes que nada es necesario cargar el timbre

girando el mando TEMPORIZADOR un giro casi

completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el

tiempo deseado haciendo coincidir los minutos

indicados en el mando TEMPORIZADOR con la

referencia fija que se encuentra en el panel de

3. El temporizador es un contador de minutos: cuando

se cumple el tiempo, emite una señal sonora.

! El temporizador no controla ni el encendido ni el

Utilice el temporizador de fin de la

1. Antes que nada es necesario cargar el timbre

girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el

tiempo deseado haciendo coincidir los minutos

indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en

el panel de control.

3. Una vez cumplido el tiempo, se emitirá una señal

sonora y el horno se apagará.

4. Cuando el horno está apagado, el temporizador

de fin de la cocción se puede utilizar como un

normal contador de minutos.

 Para utilizar el horno con funcionamiento manual, o

sea, excluyendo el temporizador de fin de cocción,

es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo 9.

 el modelo de la máquina (Mod.)

 el número de serie (S/N)

Esta información se encuentra en la placa de

características ubicada en el aparato y/o en el

* Presente sólo en algunos modelos.

funcionamiento y uso37

ES Programas de cocción

! Per tutti i programmi è impostabile una temperatura

tra 60°C e MAX, tranne:

 GRILL (se aconseja elegir sólo MAX);

 GRATIN (se aconseja no superar una temperatura

Programa HORNO TRADICIÓNAL Se encienden los dos elementos calentadores inferior

y superior. Con esta cocción tradicional es mejor

utilizar una sola bandeja: si se utilizan varias bandejas

se produce una mala distribución de la temperatura.

Programa MULTICOCCIÓN Se encienden todos los elementos calentadores

(superior, inferior y circular) y se pone en

funcionamiento el ventilador. Debido a que el calor es

constante en todo el horno, el aire cocina y tuesta la

comida de modo uniforme. Es posible utilizar hasta un

máximo de dos bandejas simultáneamente.

Programa HORNO SUPERIOR

Se enciende el elemento calentador superior. Esta

función se puede utilizar para retoques de cocción.

Programa GRILL Se enciende el elemento calentador superior. La

temperatura muy elevada y directa del asador eléctrico

permite el inmediato tostado superficial de los

alimentos que, obstaculizando la salida de los líquidos,

los mantiene más tiernos en su interior. La cocción con

el asador eléctrico es particularmente aconsejada para

aquellos platos que necesitan de una elevada

temperatura superficial: chuletas de ternera y de vaca,

entrecôte, solomillo, hamburguesas, etc... En el párrafo

Consejos prácticos para la cocción se encuentran

algunos ejemplos de su uso. Realice las cocciones con

la puerta del horno cerrada.

Programa GRATIN Se enciende el elemento calentador superior y se

pone en funcionamiento el ventilador. A la irradiación

térmica unidireccional, le agrega la circulación

forzada del aire en el interior del horno. Esto impide

que se quemen superficialmente los alimentos

aumentando el poder de penetración del calor.

Realice las cocciones con la puerta del horno

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones

1 y 5: son las que reciben directamente el aire

caliente lo cual podría provocar quemaduras de las

! En las cocciones GRILL y GRATIN, coloque la

grasera en la posición 1 para recoger los residuos de

cocción (jugos y/o grasas).

 Utilice las posiciones 2 y 4 colocando en la 2 los

alimentos que requieren mayor calor.

 Coloque la grasera abajo y la parrilla arriba.

 Introduzca la parrilla en la posición 3 o 4 y coloque

los alimentos en el centro de la parrilla.

 Se aconseja fijar el nivel de energía en el valor

máximo. No se alarme si la resistencia superior no

permanece constantemente encendida: su

funcionamiento está controlado por un termostato.

 Per una buona cottura della pizza ultilizzate il

programma MULTICOTTURA.

 Utilice una bandeja para pizza de aluminio liviano

apoyándola sobre la parrilla suministrada con el

Utilizando la grasera se aumenta el tiempo de

cocción y difícilmente se obtiene una pizza

 En el caso de pizzas muy condimentadas es

aconsejable colocar la mozzarella (queso típico de

Italia) en la mitad de la cocción.38

Bizcochos (de pastaflora)

Hojaldre relleno con crema (en 2

Bizcochos (en 2 niveles)

Bizcocho (en 1 nivel)

Bizcocho (en 2 niveles)

Retoques de cocción - 3/4 15 220 -

Broquetas de calamares y cangrejos

ES El programador de cocción

Permite programar el horno o el grill en las siguientes

 inicio retardado de la cocción con duración establecida;

 inicio inmediato con duración establecida;

 contador de minutos.

Función de las teclas:

: cuentaminutos horas, minutos

: duración de la cocción

: final de la cocción

: conmutación manual

: fijación de tiempos hacia atrás

: fijación de tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de

corriente, el display centellea en: 0.00

 Pulsar simultáneamente las teclas

mente (dentro de los 4 segundos) con las teclas

seleccionar la hora exacta.

el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora

de dos modos diferentes:

1. Repita completamente las fases descriptas más arriba

2. Presionar la tecla

y posteriormente con las teclas y

Regulación del volumen de la señal sonora

Después de haber elegido y confirmado las regulaciones

del reloj, se puede modificar el volumen de la señal

sonora de la alarma utilizando el botón

Funcionamiento manual del horno

Después de haber seleccionado la hora, automáticamente el

programador pasa a la posición manual.

Nota: Presione el botón

para restablecer el funcionamiento

manual después de cada cocción Automática.

Inicio retardado de la cocción con una duración

Se selecciona la duración de la cocción y la hora de fin de la

cocción. Supongamos que el display indique la hora 10,00

1. Gire los botones de mando del horno hasta la función y

temperatura deseadas (por ejemplo: horno convencional,

y posteriormente (dentro de los 4

segundos) con las teclas

y seleccione la duración

deseada. Supongamos que se selecciona una cocción

de 30 minutos; aparecerá:

Al soltar el botón y después de 4 segundos, aparece

nuevamente la hora corriente con el símbolo m y la palabra

y posteriormente pulse las teclas y

hasta seleccionar la hora de fin de la cocción deseada,

supongamos las 13,00 horas

4. Soltando el botón y después de 4 segundos, en el

La palabra auto encendida recuerda que se ha

programado la duración y el final de cocción en la función

automática. El horno se encenderá automáticamente a las

12,30 horas para terminar después de 30 minutos.

Cuando el horno está encendido aparece una olla con el

fuego encendido m durante toda la cocción. En cualquier

momento, pulsando la tecla

se puede visualizar la

duración seleccionada y pulsando la tecla

la hora de fin de la cocción.

Al finalizar la cocción suena la señal sonora; para

interrumpirla pulse un botón cualquiera excepto los

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo Inicio

retardado de la cocción con duración establecida) se obtiene

el comienzo inmediato de la cocción.

Para anular una cocción ya programada

y con el botón lleve el tiempo hasta

y luego presione el botón de funcionamiento manual .

Función contador de minutos

En el funcionamiento contador de minutos se selecciona un

tiempo a partir del cual comienza una cuenta regresiva.

Esta función no controla el encendido y apagado del horno,

solamente emite una alarma sonora cuando se cumple el

Luego, con las teclas y seleccionar el tiempo deseado.

Soltando el botón, la cuenta parte exactamente a la hora

establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se

puede detener pulsando una tecla cualquiera (excepto las

y ) y el símbolo se apaga.

Corrección, borrado de los datos

 Los datos seleccionados se pueden cambiar en cualquier

momento, pulsando la tecla correspondiente y pulsan-

 Cancelando la duración de la cocción se produce también

la cancelación automática del fin del funcionamiento y

 En el caso de funcionamiento programado, el aparato

no acepta tiempos de fin de cocción anteriores a los de

comienzo de la cocción propuestos por el aparato.40

ES Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales de

seguridad. Estas advertencias se suministran por

razones de seguridad y deben ser leídas

 El aparato ha sido concebido para un uso de tipo

no profesional en el interior de una vivienda.

 El aparato no se debe instalar al aire libre, tampoco

si el espacio está protegido porque es muy

peligroso dejarlo expuesto a la lluvia y a las

 Para mover el aparato utilice siempre las manijas

correspondientes ubicadas en los costados del

 No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

 El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo

las instrucciones contenidas en este manual.

 Durante el uso del aparato los elementos

calentadores y algunas partes de la puerta del

horno se calientan mucho. Tenga cuidado de no

mantenga alejados a los niños.

 Evite que el cable de alimentación eléctrica de

otros electrodomésticos entre en contacto con

partes calientes del horno.

 No obstruya las aberturas de ventilación y de

eliminación del calor.

 Tome la manija de apertura de la puerta en el

centro: a los costados podría estar caliente.

 Utilice siempre guantes para horno para introducir

o extraer recipientes.

 No cubra el fondo del horno con hojas de aluminio.

 No coloque materiales inflamables en el horno: si el

aparato se pone en funcionamiento

inadvertidamente podría incendiarse.

 Controle siempre que los mandos estén en la

posición l/ ¡ cuando no se utiliza el aparato.  No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

 No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red

 En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación.

Llame al Servicio de Asistencia Técnica (ver

 No apoye objetos pesados sobre la puerta del

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes

podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos

(RAEE), los electrodomésticos viejos no pueden ser

arrojados en los contenedores municipales

habituales; tienen que ser recogidos

selectivamente para optimizar la recuperación y

reciclado de los componentes y materiales que los

constituyen, y reducir el impacto en la salud

humana y el medioambiente. El símbolo del cubo

de basura tachado se marca sobre todos los

productos para recordar al consumidor la

obligación de separarlos para la recogida

El consumidor debe contactar con la autoridad

local o con el vendedor para informarse en relación

a la correcta eleminación de su electrodoméstico

Ahorrar y respetar el medio ambiente

 Utilizando el horno en los horarios que van desde

las últimas horas de la tarde hasta las primeras

horas de la mañana, se colabora reduciendo la

carga de absorción de las empresas eléctricas.

 Se recomienda efectuar siempre las cocciones al

GRILL y GRATIN con la puerta cerrada: ya sea

para obtener mejores resultados como para un

sensible ahorro de energía (10%

 Mantenga eficientes y limpias las juntas para que

se adhieran bien a la puerta y no provoquen

dispersión del calor.41

llame al Centro de Asistencia Técnica más cercano

(ver Asistencia). Es aconsejable no usar el horno hasta

que no haya sido reparada.

Sustituir la bombilla

potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

extrayéndolos de los

distanciadores A (ver la

2. Elija el nivel en el que

va a introducir la guía

deslizable. Prestando

atención al sentido de

guía, coloque sobre el

ensambladura B primero

3. Fije los dos bastidores,

con las guías montadas,

ubicados en las paredes

del horno (ver la figura).

Los orificios para el

bastidor izquierdo están

ubicados arriba, mientras

que los orificios para el

derecho están abajo.

4. Por último, encastre los bastidores en los

 No coloque las guías deslizables en la posición 5.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el

aparato de la red de alimentación eléctrica.

 Las partes externas esmaltadas o de acero

inoxidable y las juntas de goma se pueden limpiar

con una esponja empapada en agua tibia y jabón

neutro. Si las manchas son difíciles de eliminar use

productos específicos. Se aconseja enjuagar

abundantemente y secar después de la limpieza.

No utilice polvos abrasivos ni sustancias corrosivas.

 El interior del horno se debe limpiar preferentemente

cada vez que se utiliza, cuando todavía está tibio.

Utilice agua caliente y detergente, enjuague y

seque con un paño suave. Evite los productos

 Los accesorios se pueden lavar como cualquier

vajilla, incluso en lavavajillas, con excepción de las

 No utilice nunca limpiadores a vapor o de alta presión

para la limpieza del aparato.

Limpie el vidrio de la puerta con esponjas y productos

no abrasivos y séquelo con un paño suave; no utilice

materiales ásperos abrasivos o raederas metálicas

afiladas que puedan rayar la superficie y quebrar el

Para realizar una limpieza más profunda es

posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la

2. alce y gire las palancas ubicadas en las dos

bisagras (ver la figura);

3. sujete la puerta de los dos

lados externos y ciérrela lenta

pero no completamente. Luego

tire la puerta hacia sí,

extrayéndola de las bisagras

Vuelva a colocar la puerta

procedimiento pero en sentido

Controle periódicamente el estado de la junta que

rodea la puerta del horno. Si se encontrara dañada

Mantenimiento y cuidados

D A B C Guía izquierda Guía

derechaSentido deextracciónFI 51 K.B FI 51 K.B IX FI 51.B FI 51.B IX FI 56 K.B FI 56 K.B IX FI 56 KC.B FI 56 KC.B IX FI 52.B TD FI 52.B IX TD FIE 56K.B TD FIE 56K.B IX T D

O programador de cozedura electrónico,

Desligar a corrente eléctrica

normas para a carga indicada na placa de

1. Para seleccionar o programa de cozedura que

PROGRAMAS na posição 0.

 Nos aparelhos dotados de programador electrónico,

para utilizar o forno eléctrico, carregue a tecla

visor aparecerá o símbolo m) antes de seleccionar a

contador de minutos.

 o número de série (S/N)

temperatura entre 60°C e MÁX., excepto:

temperatura de 200°C).

alimentos delicados.

 contador de minutos.

: contador de minutos horas, minutos

visualizada a hora actual com o símbolo m e a escrita auto

aparece a hora actual.

desligado a ficha da rede eléctrica.

de resíduos de aparelhos eléctricos e electrónicos

Desligar a corrente eléctrica

figura). Para montar
