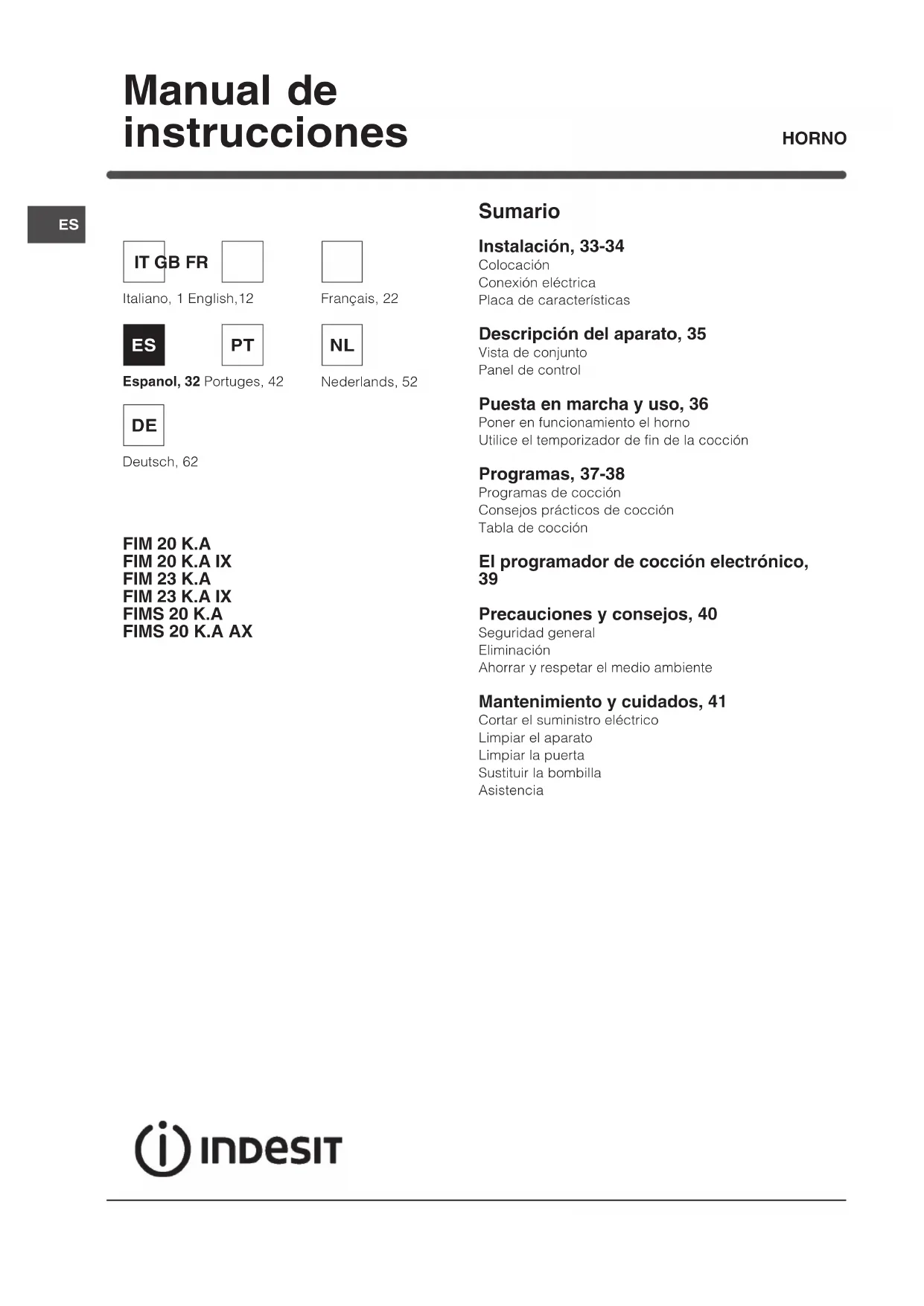

MANUAL DE USUARIO FIM 20 KA IX INDESIT

Placa de características

Descripción del aparato, 35

Puesta en marcha y uso, 36

Poner en funcionamiento el horno

Utilice el temporizador de fin de la cocción

Programas de cocción

Consejos prácticos de cocción

El programador de cocción electrónico,

Precauciones y consejos, 40

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de

cesión o de mudanza, verifique que permanezca junto

al aparato para informar al nuevo propietario sobre su

funcionamiento y sobre las advertencias

! Lea atentamente las instrucciones: contienen importante

información sobre la instalación, el uso y la seguridad.

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección

ver Precauciones y consejos

! La instalación se debe realizar según estas

instrucciones y por personal profesionalmente

calificado. Una instalación incorrecta puede producir

daños a personas, animales o cosas.

Para garantizar un buen funcionamiento del aparato

es necesario que el mueble tenga las características

• los paneles adyacentes al horno deben ser de

materiales resistentes al calor;

• en el caso de muebles de madera chapeada, las

colas deben ser resistentes a una temperatura de

• para empotrar el horno, tanto cuando se instala

) como en columna, el

mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir

contactos con las partes eléctricas.

El consumo declarado en la placa de características

fue medido en una instalación de este tipo.

Para garantizar una buena aireación es necesario

eliminar la pared posterior del hueco para el horno. Es

preferible instalar el horno apoyado sobre dos listeles

de madera o sobre una superficie continua que tenga

una abertura de 45 x 560 mm. como mínimo (

Para fijar el aparato al mueble: abra la puerta del

horno y enrosque 4 tornillos para madera en los 4

orificios del marco.

! Todas las partes que garantizan la protección se

deben fijar de modo tal que no puedan ser quitadas

sin la ayuda de una herramienta.

! Los hornos dotados de cable de alimentación

tripolar, están fabricados para funcionar con corriente

alterna a la tensión y frecuencia indicadas en la placa

de características (

ES Montaje del cable de alimentación eléctrica

1. Abrir el panel de

destornillador sobre las

lengüetas laterales de

la tapa: tirar y abrir (

2. Instalar el cable de

alimentación eléctrica:

Aflojar el tornillo de la

mordaza de terminal de

cable y los tres tornillos

de los contactos L-N-

cables debajo de las

cabezas de los tornillos

respetando los colores

Azul (N), Marrón (L) y

3. Fijar el cable en el

4. Cerrar la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la

Instale en el cable un enchufe normalizado para la

carga indicada en la placa de características (

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor

omnipolar con una distancia mínima entre los

contactos de 3 mm., dimensionado para esa carga y

que responda a las normas vigentes (el conductor de

tierra no debe ser interrumpido por el interruptor). El

cable de alimentación eléctrica se debe colocar de

modo tal que no alcance en ningún punto una

temperatura que supere en 50°C la temperatura

! El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea

conforme con la ley;

• la toma sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa

de características (

• la tensión de alimentación eléctrica esté

comprendida dentro de los valores contenidos en

la placa de características (

• la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no

utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la

toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (

! La empresa declina toda responsabilidad en los

casos en que no hayan sido respetadas estas

N L PLACA DE CARACTERÍSTICAS Dimensiones

longitud 43,5 cm. altura 32 cm. profundidad 43,5 cm.

Conexiones eléctricas

tensión 220-240V ~ 50/60Hz (ver placa características) potencia máxima absorbida 2250W ENERGY LABEL Norma 2002/40/CE en la etiqueta de los hornos eléctricos.

Clase Consumo de energía para funcionamiento por convección Natural función de calentamiento: Tradiciónal;

Este aparato es conforme a las siguientes Normas Comunitarias:

- 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE y sucesivas modificaciones35

ES Descripción del aparato

Panel de control * Presente sólo en algunos modelos. Mando

TERMOSTATO Panel de controlBandeja PARRILLABandeja GRASERAGUÍAS de deslizamiento delas bandejasposición 5posición 4posición 3posición 2posición 136

! La primera vez que encienda el horno, hágalo

funcionar vacío durante media hora aproximadamente

con el termostato al máximo y con la puerta cerrada.

Luego apáguelo, abra la puerta del horno y airee el

ambiente. El olor que se advierte es debido a la

evaporación de las sustancias utilizadas para

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado

girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando

TERMOSTATO. La Tabla de cocción (

contiene una lista con las cocciones y las

correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de

calentamiento hasta la temperatura seleccionada:

introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla

- modificar la temperatura con el mando

- interrumpir la cocción llevando el mando

PROGRAMAS hasta la posición “0”.

! No apoye nunca objetos en el fondo del horno

porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la

parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos

modelos poseen un ventilador de enfriamiento. El

mismo genera un chorro de aire que sale entre el

panel de control y la puerta del horno.

! Al final de la cocción, el ventilador permanece en

funcionamiento hasta que el horno esté

suficientemente frío.

Se enciende seleccionando

PROGRAMAS. Permanece encendida cuando se

selecciona un programa de cocción.

funcionamiento y uso37

ES Programas de cocción

! En todos los programas se puede fijar una

temperatura entre 60°C y MAX, excepto en el

programa GRILL, para el cual se aconseja utilizar sólo

Programa HORNO TRADICIONAL Se encienden los dos elementos calentadores inferior

y superior. Con esta cocción tradicional es mejor

utilizar una sola bandeja: si se utilizan varias bandejas

se produce una mala distribución de la temperatura.

Programa HORNO TORTAS Se enciende el elemento calentador inferior. Esta

función se utiliza para la cocción de comidas

delicadas, especialmente las tortas que deben leudar

y, por lo tanto, necesitan mayor calor proveniente

Programa HORNO “SUPERIOR”

Se enciende el elemento calentador superior. Esta

función se puede utilizar para retoques de cocción.

Programa GRILL Se enciende el elemento calentador superior. La

temperatura muy elevada y directa del asador

eléctrico permite el inmediato tostado superficial de

los alimentos que, obstaculizando la salida de los

líquidos, los mantiene más tiernos en su interior. La

cocción con el asador eléctrico es particularmente

aconsejada para aquellos platos que necesitan de

una elevada temperatura superficial: chuletas de

ternera y de vaca, entrecôte, solomillo,

Utilice el horno con la puerta

Consejos prácticos de cocción

! En las cocciones al GRILL, coloque la grasera en

la posición 1 para recoger los residuos de cocción

• Introduzca la parrilla en la posición 3 o en la 4 y

coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor

máximo. No se alarme si la resistencia superior no

permanece constantemente encendida: su

funcionamiento está controlado por un termostato.

• Utilice una bandeja para pizza de aluminio liviano

apoyándola sobre la parrilla suministrada con el

Utilizando la grasera aumenta el tiempo de cocción

y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es

aconsejable colocar la mozzarella (queso típico de

Italia) en la mitad de la cocción.38

ES Programas Alimentos

Posición de los estantes

Precalentamiento (minutos)

Temperatura aconsejada

Duración de la cocción (minutos)

160 30-40 35-40 50-60 25-30 Horno “superior” Retoques de cocción - 3/4 15 220 - Grill Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Chuletas Hamburguesas Caballa Tostadas

! los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las

rasera se coloca siempre en el 1° piso contando desde abajo.

ES El programador de cocción

Poner en hora el reloj

! Se puede realizar con el horno encendido o

apagado, pero no, si se ha programado el final de

Después de la conexión a la red eléctrica o después

de un corte de corriente, el icono

dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón

y las cuatro cifras en el

2. con los botones “+” y “-” regular la hora; si se

mantienen presionados, los números deslizan mas

velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

para fijar la programación.

Programar el contador de minutos

! Esta función no interrumpe la cocción y prescinde

del uso del horno; permite sólo accionar la señal

sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón

y las tres cifras en el

2. con los botones “+” y “-” regular el tiempo

deseado; si se mantienen presionados, los números

deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

para fijar la programación.

Continuará la visualización de la cuenta atrás, al

final de la cual se accionará la señal sonora.

Programar la cocción

! La programación es posible sólo después de

haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón

y las tres cifras en el

2. 2. con los botones “+” y “-” regular la duración

deseada; si se mantienen presionados, los números

deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

para fijar la programación.

4. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se

emitirá una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una

duración de 1 hora y 15 minutos. El programa se

detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

! La programación del final de una cocción es

posible sólo después de haber fijado la duración de

1. Siga el procedimiento de 1 a 3 descrito para la

2. luego presione el botón

hasta que centelleen

y las dos cifras en el DISPLAY;

3. 2. con los botones “+” y “-” regular la hora de

cocción deseada; si se mantienen presionados, los

números deslizan mas velozmente para facilitar la

4. Esperar 10 seg. o bien presionar nuevamente el

para fijar la programación.

5. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se

emitirá una señal sonora.

y encendidos indican que se ha

realizado una programación. En el DISPLAY se

visualizan alternativamente la hora de finalización de

la cocción y la duración.

Anular una programación

Para anular una programación:

• Presionar el botón

hasta que centellee el icono

de la programación a anular y las cifras en el

display. Presionar el botón “-” hasta que en el

display aparezcan las cifras 00:00.

• mantener presionados al mismo tiempo los

botones “+” y ”-”; de este modo se anulan todas

las programaciones efectuadas incluido el

contador de minutos .40

ES Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales de

seguridad. Estas advertencias se suministran por

razones de seguridad y deben ser leídas

• El aparato ha sido concebido para un uso de tipo

no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre,

tampoco si el espacio está protegido porque es

muy peligroso dejarlo expuesto a la lluvia y a las

• Para mover el aparato utilice siempre las manijas

correspondientes ubicadas en los costados del

• No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y

siguiendo las instrucciones contenidas en este

manual. Cualquier otro uso (como por

ejemplo: calefacción de ambientes) se debe

considerar impropio y, por lo tanto, peligroso.

El fabricante no puede ser considerado

responsable por los daños derivados de usos

impropios, erróneos e irracionales.

• Durante el uso del aparato los elementos

calentadores y algunas partes de la puerta del

horno se calientan mucho. Tenga cuidado de

no tocarlos y mantenga alejados a los niños.

• Evite que el cable de alimentación eléctrica de

otros electrodomésticos entre en contacto con

partes calientes del horno.

• No obstruya las aberturas de ventilación y de

eliminación del calor.

• Tome la manija de apertura de la puerta en el

centro: a los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir

o extraer recipientes.

• No cubra el fondo del horno con hojas de

• No coloque materiales inflamables en el horno: si

el aparato se pone en funcionamiento

inadvertidamente podría incendiarse.

• Controle siempre que los mandos estén en la

posición “”/“ ” cuando no se utiliza el aparato. • No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin

haber desconectado primero el aparato de la red

• En caso de avería, no acceda nunca a los

mecanismos internos para intentar una

reparación. Llame al Servicio de Asistencia

• No apoye objetos pesados sobre la puerta del

• No está previsto que el aparato sea utilizado por

personas (niños incluidos) con reducidas

capacidades físicas, sensoriales o mentales, por

personas inexpertas o que no tengan familiaridad

con el producto, a menos que no sean vigiladas

por una persona responsable de su seguridad o

que no hayan recibido instrucciones preliminares

sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes

podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos

(RAEE), los electrodomésticos viejos no pueden

ser arrojados en los contenedores municipales

habituales; tienen que ser recogidos

selectivamente para optimizar la recuperación y

reciclado de los componentes y materiales que

los constituyen, y reducir el impacto en la salud

humana y el medioambiente. El símbolo del cubo

de basura tachado se marca sobre todos los

productos para recordar al consumidor la

obligación de separarlos para la recogida

El consumidor debe contactar con la autoridad

local o con el vendedor para informarse en

relación a la correcta eleminación de su

electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde

las últimas horas de la tarde hasta las primeras

horas de la mañana, se colabora reduciendo la

carga de absorción de las empresas eléctricas.

• Se recomienda efectuar siempre las cocciones al

GRILL y GRATIN con la puerta cerrada: ya sea

para obtener mejores resultados como para un

sensible ahorro de energía (10%

• Mantenga eficientes y limpias las juntas para que

se adhieran bien a la puerta y no provoquen

dispersión del calor.41

ES Controle las juntas

Controle periódicamente el estado de la junta que rodea la

puerta del horno. Si se encontrara dañada llame al Centro de

Asistencia Técnica más cercano (

aconsejable no usar el horno hasta que no haya sido

iluminación del horno:

! No llame nunca a técnicos no autorizados.

• El tipo de anomalía;

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características

ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para

Para otros países de habla hispana consulte a

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico

plan de ampliación de garantía hasta 5 años. Consiga una

cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con

rapidez y eficacia, devolviendo el electrodoméstico a sus

condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos

específicos para la limpieza y mantenimiento de su

electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato

de la red de alimentación eléctrica.

! No utilice nunca limpiadores a vapor o de alta presión para

la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y

las juntas de goma se pueden limpiar con una esponja

empapada en agua tibia y jabón neutro. Si las manchas

son difíciles de eliminar use productos específicos. Se

aconseja enjuagar abundantemente y secar después de la

limpieza. No utilice polvos abrasivos ni sustancias

• El interior del horno se debe limpiar preferentemente cada

vez que se utiliza, cuando todavía está tibio. Utilice agua

caliente y detergente, enjuague y seque con un paño

suave. Evite los productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla

(incluso en lavavajilla).

Limpie el vidrio de la puerta con esponjas y productos no

abrasivos y séquelo con un paño suave; no utilice materiales

ásperos abrasivos o raederas metálicas afiladas que puedan

rayar la superficie y quebrar el vidrio.

Para realizar una limpieza más profunda es posible extraer la

2. alce y gire las palancas ubicadas en las dos bisagras (

3. sujete la puerta de los dos

lados externos y ciérrela lenta pero

no completamente. Luego tire la

puerta hacia sí, extrayéndola de las

Vuelva a colocar la puerta

siguiendo el mismo procedimiento

pero en sentido contrario.

Mantenimiento y cuidadosFIM 20 K.A FIM 20 K.A IX FIM 23 K.A FIM 23 K.A IX FIMS 20 K.A FIMS 20 K.A AX

O programador de cozedura electrónico,

Desligar a corrente eléctrica

normas para a carga indicada na placa de

1. Para seleccionar o programa de cozedura que

Programe o contador de minutos

• o número de série (S/N)

de identificação situada no aparelho e/ou na

Desligar a corrente eléctrica
