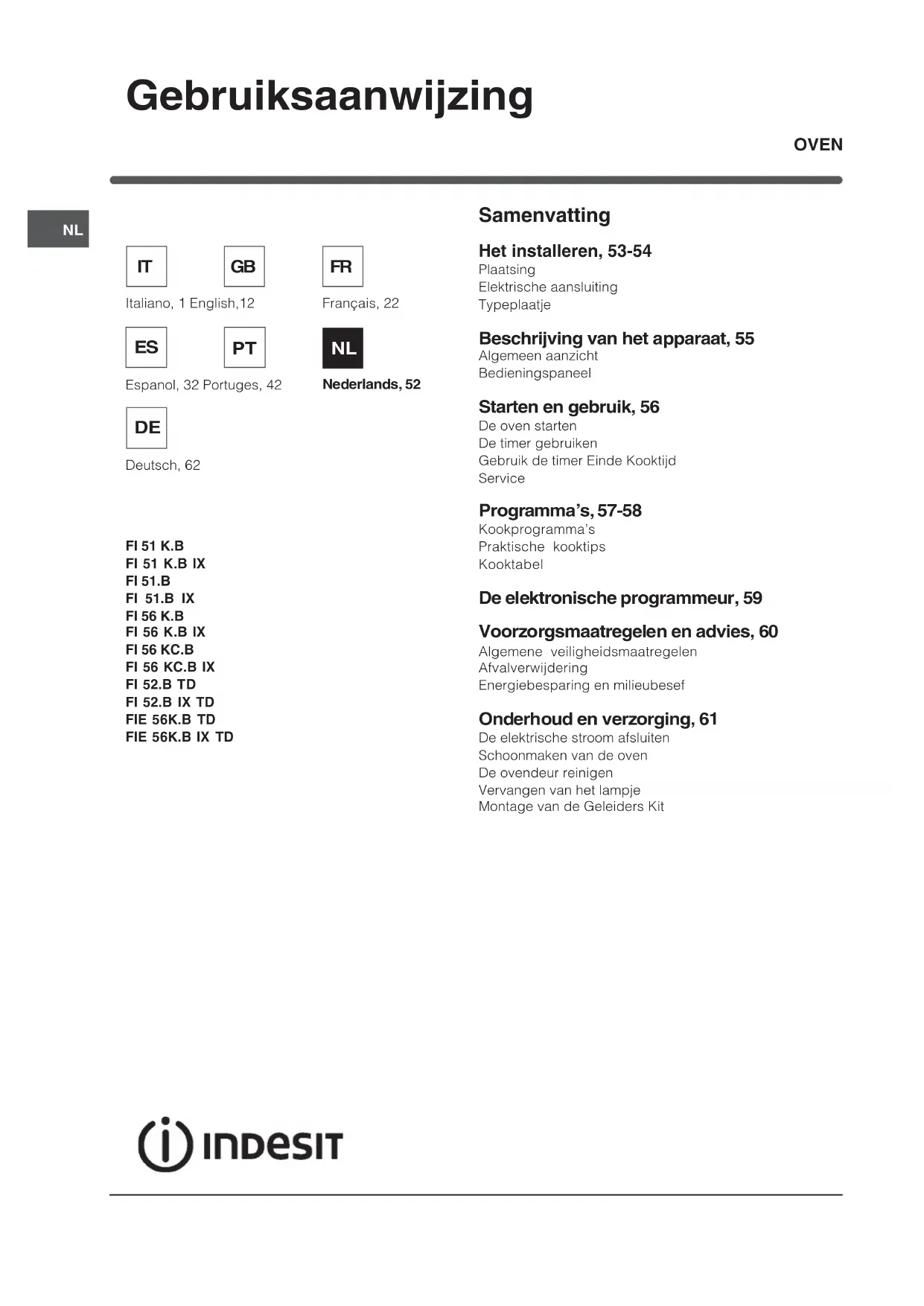

GEBRUIKSAANWIJZING FIE 56 KB BK INDESIT

Het installeren, 53-54

Elektrische aansluiting

Beschrijving van het apparaat, 55

Starten en gebruik, 56

Gebruik de timer Einde Kooktijd

De elektronische programmeur, 59

Voorzorgsmaatregelen en advies, 60

Algemene veiligheidsmaatregelen

Energiebesparing en milieubesef

Onderhoud en verzorging, 61

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

Vervangen van het lampje

Montage van de Geleiders Kit

! Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft, verkoopt,

of wanneer u verhuist, dient u dit boekje bij de oven te

bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat

belangrijke informatie in over installatie, gebruik en

! Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden weggegooid

volgens de geldende normen (zie

Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van

de fabrikant. Een verkeerde installatie kan schade

berokkenen aan personen, dieren of dingen.

Voor een goede werking van het apparaat moet het

keukenmeubel de juiste kenmerken hebben:

 de zijkanten van de kastjes die aan de oven

grenzen moeten hittebestendig zijn;

 in het bijzonder moet, in geval van meubels met

fineer, de lijm bestand zijn tegen temperaturen van

 voor het inbouwen van de oven, zowel onder het

aanrecht (zie figuur ) als in stapelbouw, dient het

meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen

contact meer mogelijk zijn met de elektrische

onderdelen. Het gebruik dat staat aangegeven op het

typeplaatje is gebaseerd op dit soort installatie.

Om een goede ventilatie te hebben is het noodzakelijk de

achterkant van het meubel te verwijderen. Het verdient de

voorkeur de oven op twee houten balken te plaatsen, of

eventueel op een enkele plank die een opening heeft van

tenminste 45 x 560 mm (zie afbeeldingen).

Om het apparaat aan het keukenkastje te bevestigen:

open de ovendeur en schroef de 4 houtschroeven in

de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden

verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren

met de wisselstroom, de spanning en de frequentie

die aangegeven staan op het typeplaatje (zie onder).

Het installeren 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm.558 mm.

spanning 220-230V ~ 50/60Hz of

50Hz (zie typeplaatje)

maximum vermogen 2250W Richtlijn 2002/40/EG o p etiket van

ENERGY LABEL M odellen m et

verkoelingsventilatie:

Energieverbruik convectie

Energieverbruik verklaring Klasse

verwarmingsfunctie :

verkoelingsventilatie:

Energieverbruik convectie

Energieverbruik verklaring Klasse

con vectie N atuurlijk

Dit apparaat voldoet aan de

volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73

(laagspanning) en daaropvolgende

- 89/336/EEG van 03/05/89

en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en

daaropvolgende wijzigingen

- 2002/96/EC Monteren voedingskabel

1. Licht de lipjes aan de

zijkant van het deksel

klemmenbord open (zie

2. De voedingskabel in

werking stellen: schroef

met inachtneming van

de kleuren: Blauw (N)

Bruin (L) Geel-Groen

3. Maak de kabel vast aan de daarvoor bestemde

4. Maak het deksel van het klemmenbord dicht.

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje(zie hiernaast).

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet men tussen het apparaat en het net

een meerpolige schakelaar aanbrengen met een

afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en voldoend

aan de geldende normen (de aarding mag niet

worden onderbroken door de schakelaar). De

voedingskabel moet zodanig geplaatst worden dat hij

nergens een temperatuur bereikt die 50°C hoger is

dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte

elektrische verbinding en het in acht nemen van de

geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

 het stopcontact geaard is en voldoet aan de

 het stopcontact in staat is het maximale vermogen

van het apparaat te verdragen, zoals aangegeven

op het typeplaatje (

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje (zie onder);

 het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het

stopcontact te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het

snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of

! De kabel moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden

vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid worden

gesteld als deze normen niet worden

* Slechts op enkele modellen aanwezig.

Rooster GRILL Rooster LEKPLAAT GLIJDERS

Beschrijving van het apparaat

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op

maximum temperatuur en met de deur dicht. Nadat u

de oven hebt uitgedaan, opent u de ovendeur en lucht

u het vertrek. De lucht die u ruikt komt door het

verdampen van de middelen die worden gebruikt om

de oven te beschermen.

1. Door aan de knop PROGRAMMAS te draaien kunt

u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en

aanbevolen kooktemperaturen kunt u terugvinden in

de Kooktabel (zie Programmas).

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is

bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

- de temperatuur veranderen met behulp van de knop

- het koken onderbreken door de knop

PROGRAMMAS weer op stand 0 te zetten.

 Bij de apparaten voorzien van elektronische

programmering moet voor gebruik van de elektrische

(op de display verschijnt het symbool

m) worden ingedrukt voordat u de gewenste

kookfunctie gaat kiezen.

! Zet nooit voorwerpen op de bodem van de oven; u

riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde

Teneinde de hitte aan de buitenkant van de oven te

beperken, zijn enkele modellen voorzien van een

ventilator. Hierdoor ontstaat een luchtstroom die

tussen het bedieningspaneel en de ovendeur naar

! Aan het einde van de kooktijd blijft de ventilator

draaien totdat de oven voldoende is afgekoeld.

Deze gaat werken door de knop PROGRAMMAS op

te draaien. Ze blijft aan wanneer u een

kookprogramma selecteert.

Gebruik van de timer

1. U dient in eerste instantie het geluidssignaal op te

laden door de knop TIMER bijna 360° met de klok

2. Draai de knop weer tegen de klok in en stel de

gekozen tijd in. Zorg ervoor dat de minuten die zijn

aangegeven op de knop TIMER overeenkomen met

de vaste aanwijzer op het bedieningspaneel.

3. De timer is een kookwekker: als de tijd verstreken

is, hoort u een geluidssignaal.

! De timer heeft niets te maken met het functioneren

Gebruik de timer Einde Kooktijd*

1. U moet allereerst het geluidssignaal opwinden

door de knop TIMER EINDE KOOKTIJD bijna

helemaal met de klok mee te draaien.

2. Draai de knop weer tegen de klok in en stel de

gekozen tijd in. Zorg ervoor dat de minuten die zijn

aangegeven op de knop TIMER EINDE KOOKTIJD

samenvallen met de vaste aanwijzer op het

3. Als de tijd verstreken is hoort u een

geluidssignaal en gaat de oven uit.

4. Als de oven uit is kan de timer als gewone

kookwekker worden gebruikt.

 Als u de oven handmatig wilt gebruiken, en dus de

timer voor het einde van de kooktijd wilt

uitschakelen, moet de knop TIMER EINDE KOOKTIJD tot aan het symbool 9 worden gedraaid.

Dit dient u door te geven:

 het model oven (Mod.)

 het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op

het apparaat en/of op de verpakking.

* Slechts op enkele modellen aanwezig.

Starten en gebruik57

! Per tutti i programmi è impostabile una temperatura

 GRILL (hierbij is het aanbevolen alleen MAX te

 GRATINEREN (hierbij is het aanbevolen niet meer

dan 200°C in te stellen).

Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen

gaan aan. Met deze traditionele kookwijze is het beter

een enkel rooster te gebruiken: met meerdere roosters

riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN Alle verwarmingselementen gaan aan (onder, boven

en cirkelvormig) en de ventilator gaat draaien.

Aangezien de warmte in de hele oven constant is,

zorgt de lucht dat de gerechten op gelijkmatige wijze

gekookt en gebakken worden. Hierbij is het mogelijk

maximaal twee roosters tegelijk te gebruiken.

Programma OVEN BOVEN Si accende lelemento riscaldante superiore. Deze

functies kunnen worden gebruikt voor het afmaken

Programma GRILL Het bovenste verwarmingselement gaat aan. De hoge

en rechtstreekse hitte bruint de oppervlakten van het

vlees onmiddelijk zodat er geen vocht verloren gaat

en de binnenkant mals blijft. Het koken onder de grill

is vooral aan te raden voor gerechten die een hoge

temperatuur aan de bovenkant nodig hebben:

biefstuk, entrecôte, filet, hamburger etc... U vindt

enkele voorbeelden in de tabel Praktische

raadgevingen voor het koken. Kook met de ovendeur

Programma GRATINEREN Het bovenste verwarmingselement gaat aan en de

ventilator gaat draaien. Hiermee wordt de

rechtstreekse bovenhitte van de grill gecombineerd

met de circulatie van de lucht in de oven. Eventueel

verbranden van de buitenkant wordt zo vermeden; de

warmte dringt gemakkelijker door naar de binnenkant.

Kook met de ovendeur dicht.

! Gebruik voor het koken met de heteluchtoven nooit

de standen 1 en 5: de hete lucht zou fijne gerechten

! Bij de functies GRILL of GRATINEREN raden wij u

aan de lekplaat op stand 1 te zetten om eventueel vet

of jus op te vangen.

 Gebruik de standen 2 en 4, en plaats de gerechten

die meer warmte nodig hebben op stand 2.

 Plaats de lekplaat op de onderste stand en de grill

 Plaats de grill op stand 3 of 4, plaats de gerechten

op het midden van de grill.

 We raden u aan het energieniveau op de hoogste

stand te zetten. Het is normaal dat het bovenste

verwarmingselement niet constant aan blijft: zijn

werking wordt geregeld door een thermostaat.

 Per una buona cottura della pizza ultilizzate il

programma MULTICOTTURA.

 Gebruik een lichte aluminium ovenschaal en zet

hem op het bijgeleverde ovenrooster.

Bij gebruik van de bakplaat duurt het langer en

krijgt u waarschijnlijk geen krokante pizza.

 Bij zeer gevulde pizzas raden wij aan de

mozzarella of andere kaas pas halverwege de

kooktijd toe te voegen.58

Koekjes (kruimeldeeg)

Soesjes (op 2 roosters)

Koekjes (op 2 roosters)

Afmaken van het gerecht - 3/4 15 220 -

Deze maakt het mogelijk de oven of grill te programmeren

 uitgestelde start met vastgestelde kooktijd;

 onmiddelijke start met vastgestelde kooktijd;

Functies van de knoppen:

: handmatig omschakelen

: instelling tijd achteruit

: instelling tijd vooruit

Het gelijkzetten van het klokje

Na het aansluiten aan het net of na uitvallen van de stroom

knippert op de display 0.00

 druk gelijktijdig op de knoppen en en

vervolgens (binnen de 4 seconden) zet u de klok gelijk

gaat de tijd vooruit.

gaat de tijd achteruit.

Eventueel verder gelijkzetten kan op twee manieren worden

1. Herhaal de boven beschreven fasen.

en vervolgens de knoppen en

Het regelen van de sterkte van het geluidssignaal

Nadat u de instellingen van de klok heeft gekozen en

bevestigd, kunt u de sterkte van het geluidssignaal

regelen met de toets

Handmatig gebruik van de oven

Nadat u de klok gelijk heeft gezet gaat de programmering

automatisch in de handmatige positie.

N.B.:Druk na ieder automatisch gebruik op de knop

hem weer op handmatig te zetten.

Uitgestelde start met vastgestelde kooktijd

De kooktijd en het einde van de kooktijd worden ingesteld.

Laten we aannemen dat het uur op de display 10:00 uur

1. Draai de ovenknoppen op de gewenste functie en

temperatuur (b.v.: statische oven, 200°C)

en stel vervolgens (binnen de 4

seconden) met de knoppen

en de gewenste kooktijd

in. Laten we een kooktijd van 30 minuten nemen; u ziet:

Bij het loslaten van de knop verschijnt, na 4 seconden,

wederom de juiste tijd met het symbool

3. Druk op de knop en vervolgens op de knoppen en

voor het instellen van het einde van de kooktijd, laten

4. Als u de knop loslaat verschijnt na 4 seconden de

huidigen tijd op de display:

Het verschenen woord auto betekent dat de kooktijd en

het einde van de kooktijd automatisch geprogrammeerd

zijn. De oven gaat automatisch aan om 12:30 en gaat uit

na 30 minuten. Als de oven aan is verschijnt het verlichte

pannetje m gedurende de gehele kooktijd. U kunt met de

op ieder willekeurig moment de ingestelde

kooktijd zien; met de knop

kunt u het einde van de

Aan het einde van de kooktijd hoort u een geluidssignaal;

om dit af te zetten drukt u op een willekeurige knop,

behalve op de knoppen

Onmiddelijke start met vastgestelde kooktijd

Door alleen de kooktijd vast in te stellen (punten 1 en 2 van

paragraaf Uitgestelde start met vastgestelde kooktijd)

begint deze onmiddelijk.

Het ongedaan maken van een reeds ingesteld

in en zet de klok met de knop op

en druk vervolgens op de knop voor handmatige functie .

Met de timer stelt u een tijd in waarvandaan het terugtellen

begint. Deze functie heeft niets te maken met het aan of

uitgaan van de oven, hij geeft alleen een geluidssignaal als

de tijd verlopen is.

Stel de gewenste tijdsduur in met de knoppen en .

Zodra u de knop loslaat begint de tijd af te tellen; op de

display verschijnt de huidige tijd.

Als de tijd is afgelopen hoort u een geluidssignaal, dat kan

worden afgezet door op een willekeurige knop te drukken

en ); het symbool gaat uit.

Correctie/ongedaanmaken van de instelling

 De instelling kan op ieder willekeurig moment worden

veranderd. Druk op de betreffende knop en op de knop

 Als de kooktijd ongedaan wordt gemaakt wordt

automatisch ook het einde hiervan ongedaan gemaakt

 Bij geprogrammeerd functioneren accepteert de oven

geen einde kooktijd die eerder is dan het begin kooktijd

dat door het apparaat zelf is gesteld.60

NL Voorzorgsmaatregelen en advies

! Dit apparaat voldoet aan de geldende internationale

veiligheidsvoorschriften. Deze aanwijzingen zijn

geschreven voor uw veiligheid en u dient ze derhalve

Algemene veiligheidsmaatregelen

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg

gevaarlijk als het in aanraking komt met regen of

Maak gebruik van de handgrepen aan de zijkant

van de oven als u het apparaat moet verplaatsen.

 Raak de oven niet blootsvoets of met natte handen

 Het apparaat dient om gerechten te koken. Het

mag uitsluitend worden gebruikt door volwassenen

en alleen volgens de instructies die beschreven

staan in deze handleiding.

 Gedurende het gebruik van de oven worden de

verwarmingselementen en enk

ovendeur heet. Raak er niet aan en houd de

kinderen op een afstand.

 Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de oven

 Laat de ventilatieopeningen en warmteafvoer vrij.

Pak het handvat van de ovendeur alleen in het

midden vast: aan de zijkant zou het heet kunnen zijn.

 Gebruik altijd ovenwanten om gerechten in de oven

te zetten en eruit te halen.

 Plaats geen aluminiumfolie op de bodem van de

 Plaats geen brandbaar materiaal in de oven: als de

oven plotseling aan zou worden gezet, zou dit

materiaal vlam kunnen vatten.

 Controleer altijd dat de knoppen in de positie l/

¡ staan als de oven niet gebruikt wordt.

 Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken.

Maak de oven niet schoon of voer geen onderhoud

uit als de stekker nog in het stopcontact zit.

 Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit te

voeren. Neem contact op met de Technische

Dienst (zie Service).

 Plaats geen zware voorwerpen op de open

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het

verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur

(WEEE), vereist dat oude huishoudelijke electrische

apparaten niet mogen vernietigd via de normale

ongesorteerde afvalstroom. Oude apparaten

moeten apart worden ingezameld om zo het

hergebruik van de gebruikte materialen te

optimaliseren en de negatieve invloed op de

gezondheid en het milieu te reduceren. Het

symbool op het product van de afvalcontainer met

een kruis erdoor herinnert u aan uw verplichting,

dat wanneer u het apparaat vernietigt, het apparaat

apart moet worden ingezameld.

Consumenten moeten contact opnemen met de

locale autoriteiten voor informatie over de juiste

wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

 Door de oven te gebruiken vanaf het late

middaguur tot aan de vroege ochtend zorgt u

ervoor dat uw elektriciteitscentrale minder wordt

belast tijdens het spitsuur.

 Houdt bij de functie GRILL en GRATINEREN altijd

de ovendeur dicht: dit om betere resultaten te

bereiken en voor een betere energiebesparing

 Houdt de afdichtingen altijd schoon zodat ze goed

aansluiten op de deur en er geen hitte vrij kan

reparatie is uitgevoerd.

Vervangen van het lampje

3. Plaats het deksel er weer op (zie afb.).

Montage van de Geleiders Kit

Zo monteert u de geleiders:

1. Verwijder de twee

draagrekken door ze uit

de afstandleiders A te

trekken (zie afbeelding).

2. Kies het niveau waarop

plaatsen. Plaats eerst de

draagrek en vervolgens

de drukknop C. Let goed

op de uittrekrichting van

plaats, in de speciale

gaten op de wanden van

de oven (zie afbeelding).

De gaten voor het linker

draagrek bevinden zich

aan de bovenkant, terwijl

de gaten voor het rechter

draagrek zich aan de

4. Zet tenslotte de draagrekken vast op de afstandleiders

 Plaats de geleiders nooit in stand 5.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling

Schoonmaken van de oven

 De buitenkant, dus zowel het email en het roestvrij staal

als de rubberen afdichtingen, kunnen met een spons

en een sopje worden afgenomen. Als de vlekken

moeilijk te verwijderen zijn, kunt u een speciaal

reinigingsmiddel gebruiken. Na het reinigen dient u

alles goed af te spoelen en te drogen. Gebruik geen

schuurmiddelen of bijtende producten.

 De binnenkant van de oven kunt u het beste direct na

gebruik schoonmaken, als hij nog lauw is. Gebruik

warm water en een schoonmaakmiddel, spoel

vervolgens af en droog met een zachte doek. Gebruik

geen schuurmiddelen.

 De accessoires kunnen gewoon worden afgewassen

(eventueel ook in de vaatwasser), met uitzondering van

 Gebruik nooit stoom- of hogedrukreinigers voor het

reinigen van het apparaat.

De ovendeur reinigen

Reinig het glas van de deur met een spons en niet

schurende producten. Droog met een zachte doek.

Gebruik geen ruwe schurende materialen of scherpe

schrapertjes die het oppervlak zouden kunnen krassen

waardoor als gevolg het glas zou kunnen barsten.

voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).

2. til de hendeltjes op die zich aan de scharnieren

bevinden en draai ze (zie afb.);

3. pak de deur aan de zijkanten

beet en sluit hem langzaam,

maar niet helemaal. Trek dan de

deur naar u toe en haal hem uit

zijn voegen (zie afbeelding).

Zet de deur weer op zijn plaats

door deze handelingen in

omgekeerde volgorde uit te

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondom

de ovendeur. In het geval de afdichtingen beschadigd

zijn, dient u zich tot de dichtstbijzijnde Technische Dienst

te wenden (zie Service). Gebruik de oven niet voordat de

Onderhoud en verzorging

D A B C LinkerglijderRechter glijderUittrekrichtingFI 51 K.B FI 51 K.B IX FI 51.B FI 51.B IX FI 56 K.B FI 56 K.B IX FI 56 KC.B FI 56 KC.B IX FI 52.B TD FI 52.B IX TD FIE 56K.B TD FIE 56K.B IX TD Inhaltsverzeichnis
