MANUAL DE UTILIZADOR WorkCentre 7346V AZ XEROX
Guía rápida de usoGuia de Utilização Rápida
WorkCentre 7300 Series
701P47996NOTA: títulos em AZUL são para o pessoal da administração de TI, VERDE para
usuários finais e VERMELHO indica que a máquina precisa de atenção.
Dependendo da configuração da máquina, algumas telas da Interface do Usuário
Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network e Windows Server são
marcas ou marcas registradas da Microsoft Corporation nos Estados Unidos e/ou em
Novell, NetWare, IntranetWare e NDS são marcas registradas da Novell, Inc. nos
Estados Unidos e em outros países.
Systems Incorporated.
Apple Computer, Inc., registradas nos EUA e em outros países.
HP, HPGL, HPGL/2 e HP-UX são marcas registradas da Hewlett-Packard Corporation.
Todos os produtos e nomes de marcas são marcas ou marcas registradas de suas
respectivas companhias.
Os dados salvos no disco rígido da máquina podem ser perdidos caso haja algum
problema no disco. A Xerox não é responsável por danos diretos ou indiretos
provenientes ou causados por essa perda de dados. A Xerox não é responsável por
problemas na máquina derivados da infecção por vírus ou da ação de hackers.
Importante(1) Este manual encontra-se protegido por copyright e todos os seus direitos
são reservados. Sob as leis de direitos autorais, este manual não pode ser copiado ou
modificado em parte ou completamente sem a autorização por escrito do editor.(2)
Partes deste manual estão sujeitas à mudanças sem prévio aviso.(3) Apreciamos
comentários sobre ambigüidades, erros, omissões ou falta de páginas.(4) Nunca tente
nenhum procedimento na máquina que não esteja especificamente descrito neste
manual. A operação não-autorizada pode causar falhas ou acidentes.
A Xerox não é responsável pelos problemas resultantes da operação não autorizada
A exportação deste produto é estritamente controlada de acordo com as Leis de
Câmbio Estrangeiro e Comércio Exterior do Japão e/ou as regulamentações de
controle de exportação dos Estados Unidos.
Xerox e Ethernet são marcas registradas.WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 Series

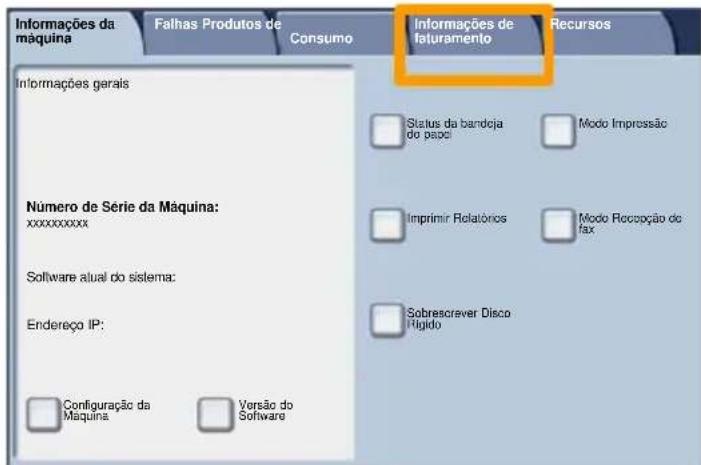

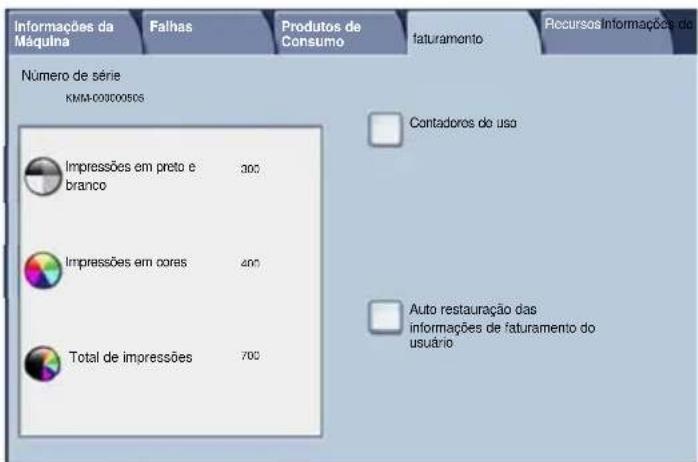

olha de Identificação

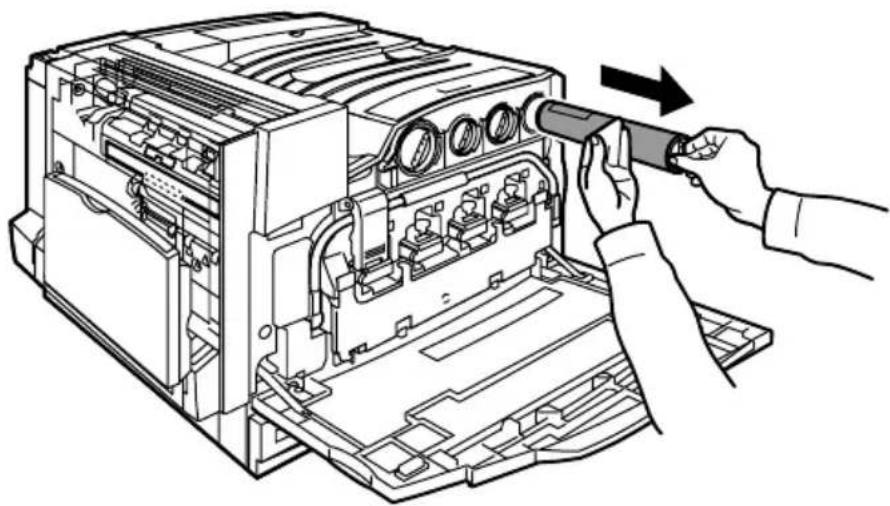

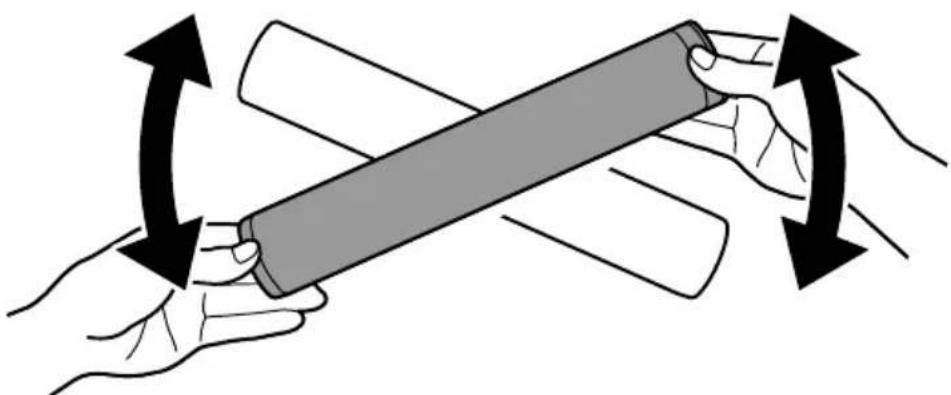

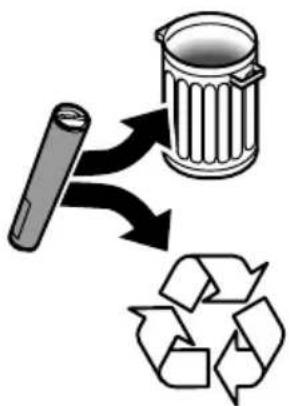

Substituição do Cartucho de Toner
Configurações de Bandeja
Cópia de documento de identidade
Configuração do Auditron
Uso de Visualização de Miniatura
Tela de Seleção por Toque
A tela de seleção por toque permite selecionar todas as funções de
programação disponíveis. Além disso, exibe procedimentos de eliminação de
falhas e informações gerais sobre a máquina.
Exibe as funções do trabalho na tela de seleção por toque.
Botão Status do Trabalho
Exibe informações sobre o andamento do trabalho na tela de seleção por toque.
Botão Status da Máquina
Exibe o status atual da máquina na tela de seleção por toque. CopiarOrigem do PapelCópia em 2 facesCor de saídaAuto DetecçãoPreto e brancoMais...Quantidade Copiar Montagem do Trabalho Qualidade de ImagemAjuste de LayoutFormato de SaídaSaída de Cópia Cor Redução / AmpliaçãoMais... 100 1 > 1 Face1 > 2 Faces2 > 2 Faces2 > 1 FaceGirar Face 2Alceado1 Grampo2 GramposDobra...Perfuração Auto Papel ComumPapel ComumPapel ComumAuto seleção de papelTodos os serviços WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesPainel de Controle
Insere uma pausa em um número de telefone durante a transmissão de um fax.
Altera o texto para um idioma alternativo (se disponível).
Indica o caractere de discagem ou designa um número de discagem de grupo.
Interrompe temporariamente a cópia atual para viabilizar a execução de um
trabalho prioritário.
Exclui valores numéricos ou o último dígito inserido.
Fornece acesso protegido por senha para os Recursos utilizados para ajustar
os padrões da máquina.
Pára o trabalho atual temporariamente. Siga a mensagem para cancelar ou
retomar seu trabalho.
Se pressionado uma vez, restaurará as configurações padrão e exibirá a
primeira tela para o caminho atual. Se pressionado duas vezes, restaurará
todas as funções às configurações padrão da máquina.
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesConfigurações de Bandeja
Há três bandejas padrão e duas opcionais, projetadas para o uso de
uma variedade de papéis e outros materiais na máquina. A bandeja
manual e as bandejas 1 e 2 são inteiramente ajustáveis e podem
acomodar uma variedade de tamanhos de papéis. As bandejas 3 e
4 são alimentadores de alta capacidade que comportam somente
apéis de tamanhos A4 ou 8,5 x 11".
Se você abrir uma bandeja, a máquina assumirá que deseja adicionar
mais papel. Dependendo da configuração da máquina, a tela de
seleção por toque exibirá uma janela pop-up e oferecerá a opção de
trocar o papel e seus atributos ou colocar mais papel do mesmo tipo.
Antes de colocar o papel nas bandejas, ventile suas bordas. Este
procedimento separa as folhas coladas e reduz a possibilidade de
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesConfigurações de Bandeja

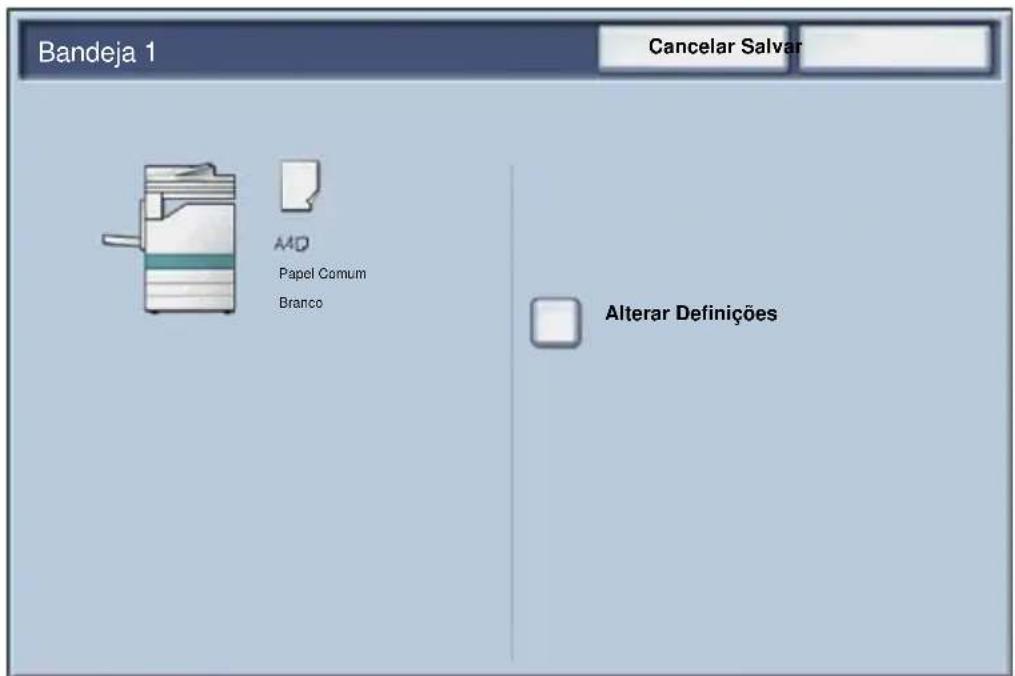

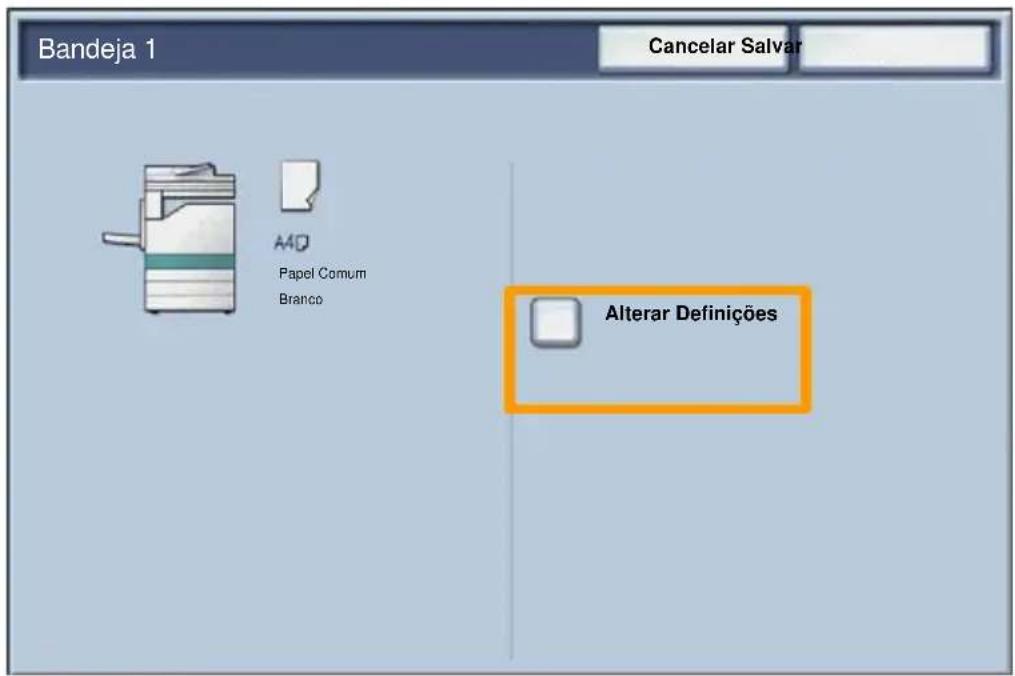

A tela de informações sobre as bandejas aparecerá na tela de
seleção por toque. Se a informação da bandeja estiver correta,
selecione o botão Confirmar. Alternativamente, altere o tamanho e o
tipo do papel selecionando o botão Alterar Configurações na tela de
Concluímos assim o procedimento para abastecimento da bandeja
WorkCentre 7300 Series

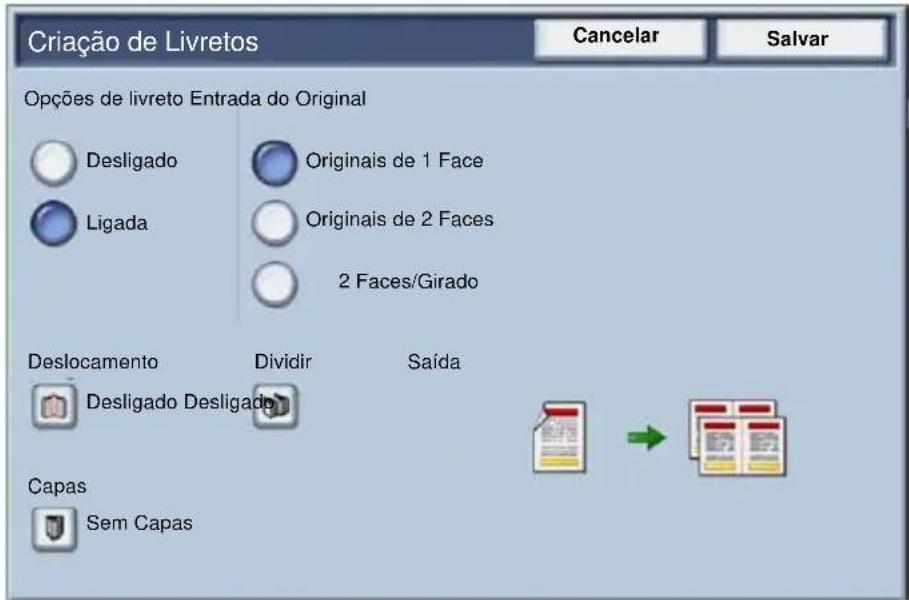

Guia de Utilização Rápida WorkCentre 7300 SeriesCriação de Livretos
A função Criação de Livretos é ligada através de um botão
na guia Formato de Saída.
Após ligar a Criação de Livretos, você precisará informar
à máquina se os originais são de 1 ou 2 faces. Assim que
fizer as seleções, você deve selecionar Salvar para que
possa programar outras funções necessárias no painel

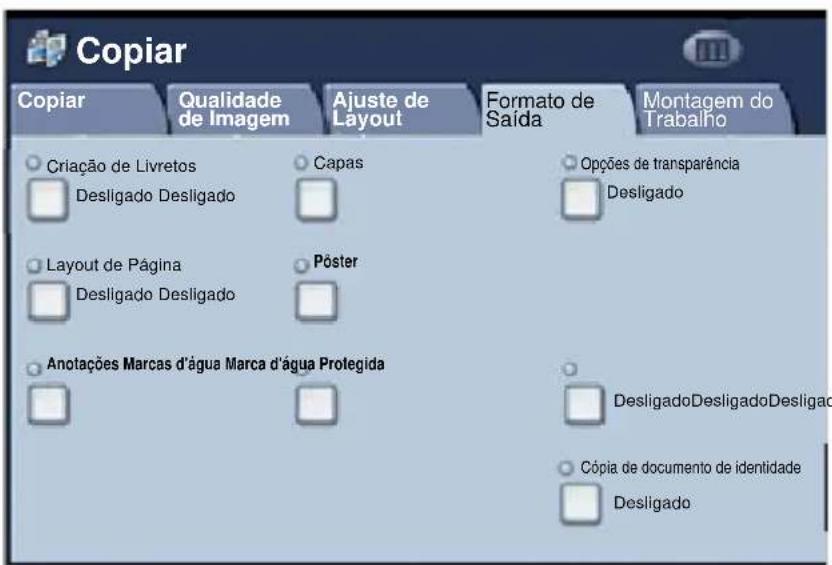

Para ativar a Criação de livretos selecione a guia
Formato de saída, o botão Criação de livretos
viabiliza a produção de livretos
ou cópias de várias páginas de originais de 1 ou 2 faces. A
máquina digitalizará os originais e automaticamente
reduzirá e organizará as imagens na seqüência correta no
papel de cópia selecionado para criar um livreto quando o
jogo de cópias for dobrado ao meio.
Layout de PáginaPôsterDesligado Desligado Copiar
Saída Anotações Marcas d'água Marca d'água ProtegidaOpções de transparênciaDesligadoDesligadoDesligadoDesligadoCópia de documento de identidadeDesligadoCriação de LivretosCapasDesligado Desligado WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesCriação de Livretos
Há duas regras simples que você deve seguir ao fazer
Primeiro, selecione a bandeja que contém o papel que
Sempre coloque seus documentos com a borda longa à
Deslocamento Dividir Saída
Opções de livreto Entrada do Original
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesCópia de documento de identidade
Quando for necessário copiar cartões de segurança, uma
licença do driver ou qualquer outro formulário de identificação,
a função Cópia de documento de identidade oferece uma
maneira simples e eficiente de economizar tempo.
As informações em ambas as faces do Documento de
identidade podem ser copiadas em um único lado da folha de
papel, sem precisar recarregar o papel na bandeja do papel ou
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesCópia de documento de identidade
Pressionar o botão Limpar Tudo (AC) uma vez cancelará as
seleções de programação da tela anterior.
Selecione o ícone Todos os Serviços e selecione o ícone
Guia de Utilização Rápida WorkCentre 7300 SeriesCópia de documento de identidade

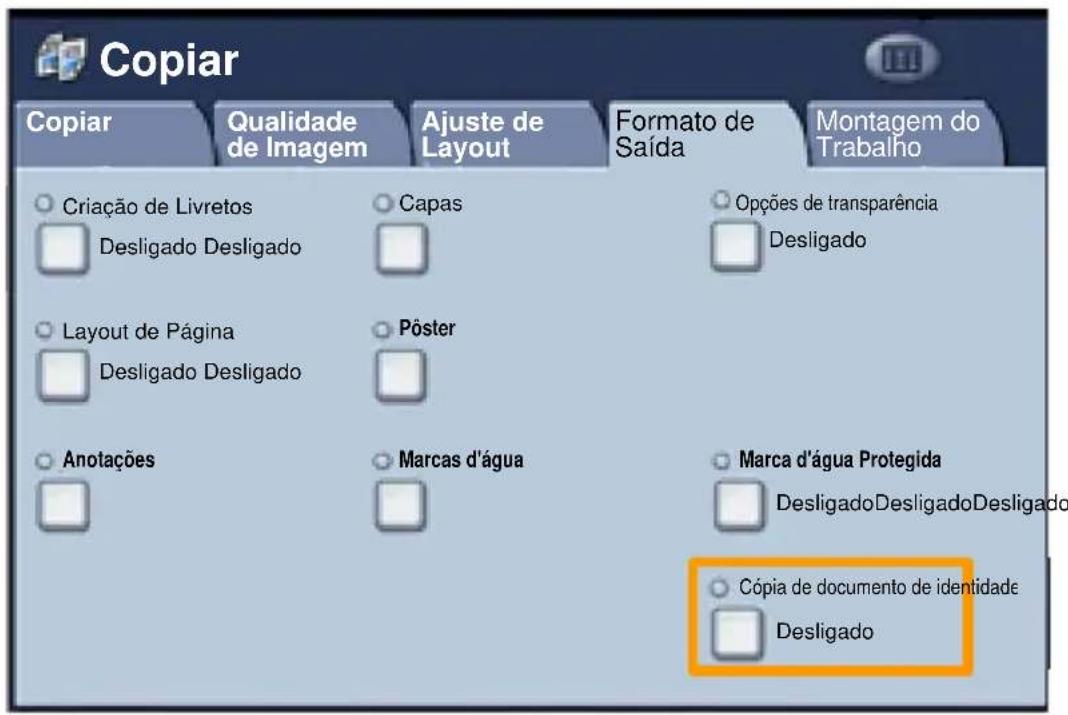

Cópia de documento de identidade é acessada a
partir de um botão na guia Formato de saída.
Selecione a guia Formato de saída e o botão Cópia de
documento de identidade para acessar a função Cópia de
documento de identidade.
Marca d'água Protegida
Opções de transparência
DesligadoDesligadoDesligado
Cópia de documento de identidade
2. WorkCentre 7300 Series Guia de Utilização Rápida WorkCentre 7300 SeriesCópia de documento de identidade
Siga as instruções abaixo para concluir o processo de Cópia
de documento de identidade:
Pressione Iniciar para começar a digitalização da face 1.
Pressione Iniciar para começar a digitalizar a face 2.
A impressão é iniciada e as cópias são entregues na Bandeja
WorkCentre 7300 Series

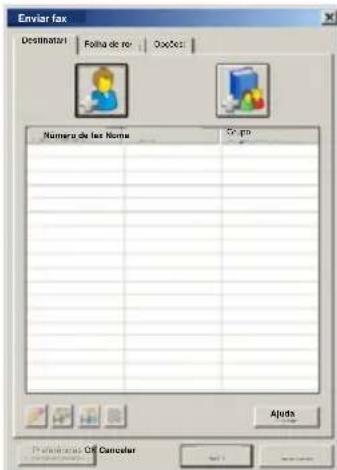

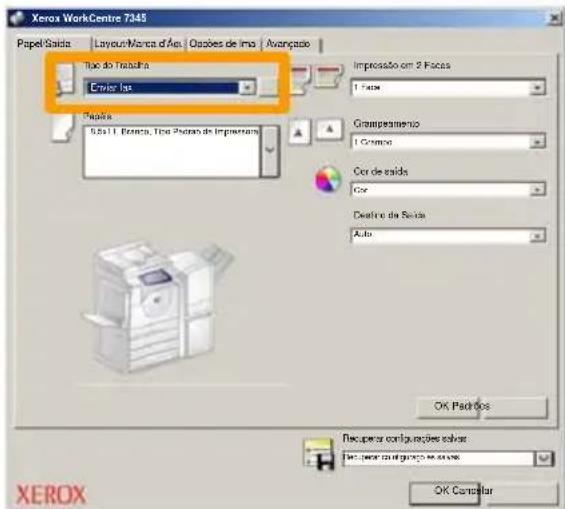

Guia de Utilização Rápida WorkCentre 7300 SeriesFax LAN Simples

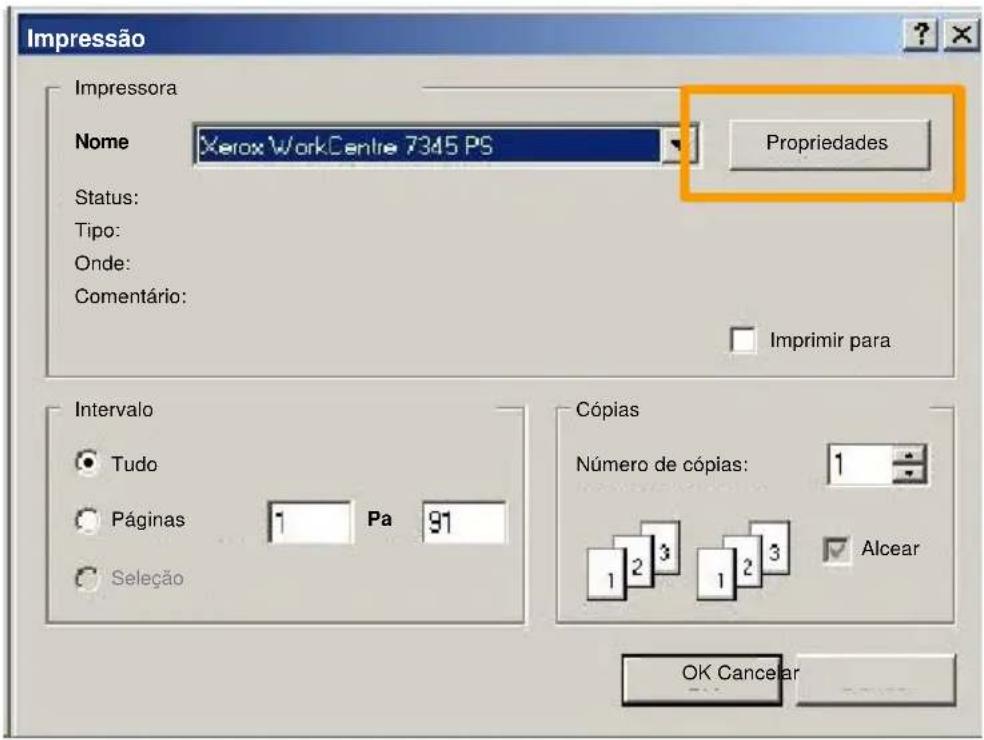

Abra o Driver de Impressão
Selecione Fax como o Tipo de Trabalho
Digite os Detalhes do Destinatário
Impressão em 2 Faces
Cor 1 Grampo1 Face8,5x11, Branco, Tipo Padrão da Impressora Recuperar configurações salvas Recuperar co nfiguraçõ es salvas Destinatári
Folha de ros Opções: Enviar fax Preferências OK CancelarAjudaNúmero de fax NomeGrupo WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesFax LAN Simples

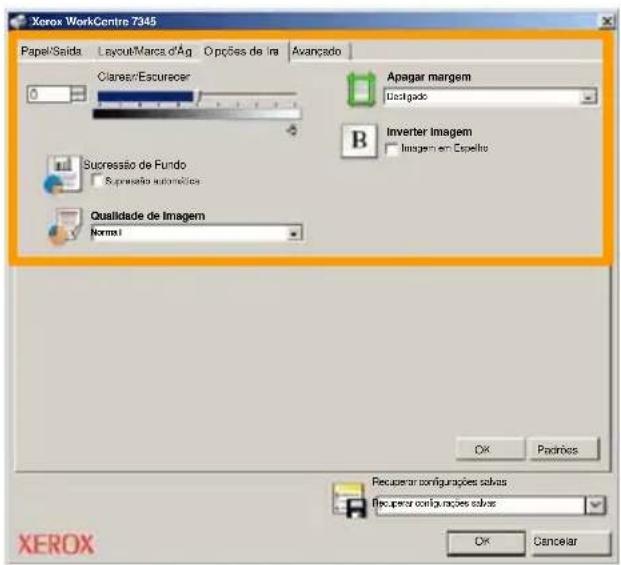

Configure as Opções de Fax
Assim que tiver definido todas as opções necessárias, selecione
OK. Selecione OK na tela do driver de impressão e OK na Tela
Imprimir. A tela de Confirmação de Fax será exibida com a lista
dos destinatários selecionados. Se os detalhes estiverem
corretos, selecione o botão OK e seu fax será enviado à fila da
máquina de fax, estando pronto para ser transmitido.
Recuperar configurações salvas Recuperar configurações salvas Clarear/Escurecer
Supressão automática Qualidade de Imagem Norma l Apagar margem Desligado Inverter Imagem Imagem em Espelho WorkCentre 7300 Series

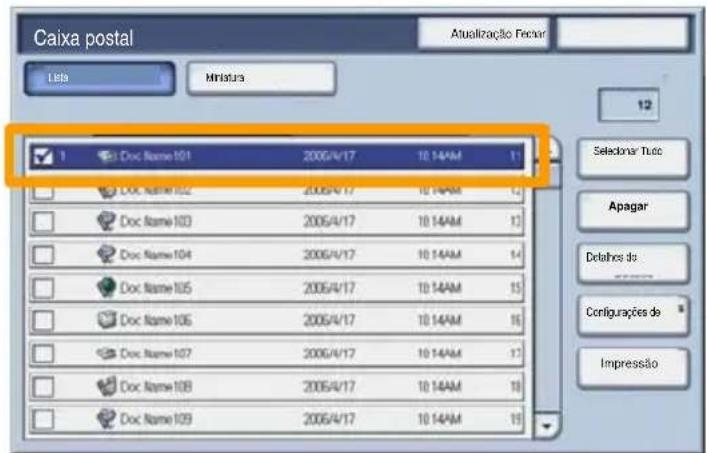

Guia de Utilização Rápida WorkCentre 7300 SeriesUso de Visualização de Miniatura Atualização FecharImpressãoMiniaturaApagarDetalhes do Configurações de Selecionar TudoLista
Nome da Caixa PostalTodos os serviç Vá à
Enviar da Caixa postal Smith, J.Jones, T. Visualização de Miniaturas é uma função opcional e pode
não estar disponível na sua máquina. Entre em contato
com o administrador do sistema para configurar esta função.

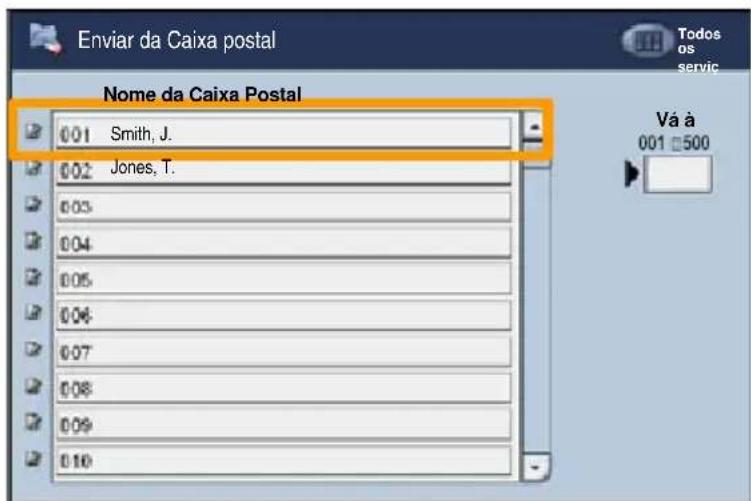

2. Selecione Nome da Caixa Postal.
3. Selecione o Nome do Documento.
1. Selecione o ícone Enviar da Caixa Postal.
WorkCentre 7300 Series

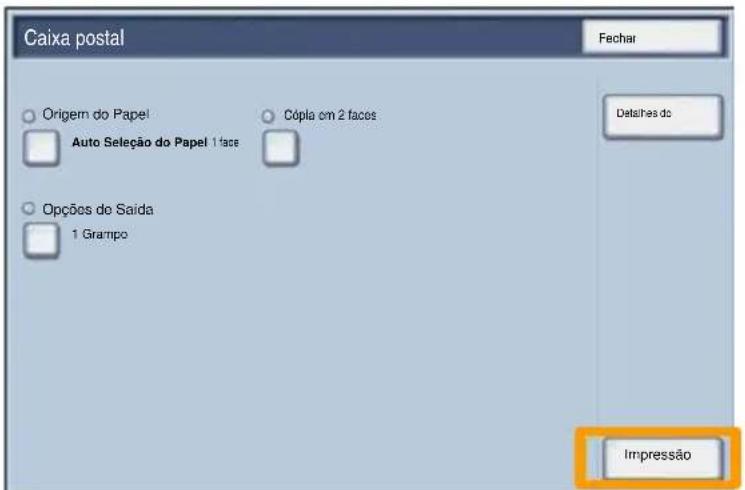

Guia de Utilização Rápida WorkCentre 7300 SeriesUso de Visualização de Miniatura
4. Selecione Miniatura.
5. Selecione Imprimir.
6. Selecione as opções Origem do Papel, Saída e
Impressão em 2 Faces.
7. Selecione Imprimir. Atualização FecharImpressãoMiniaturaApagarDetalhes do Configurações de Selecionar TudoLista
Caixa postal Detalhes do Origem do Papel
Opções de Saída Auto Seleção do Papel 1 face1 Grampo Impressão
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesDigitalizar para Destino Personalizado

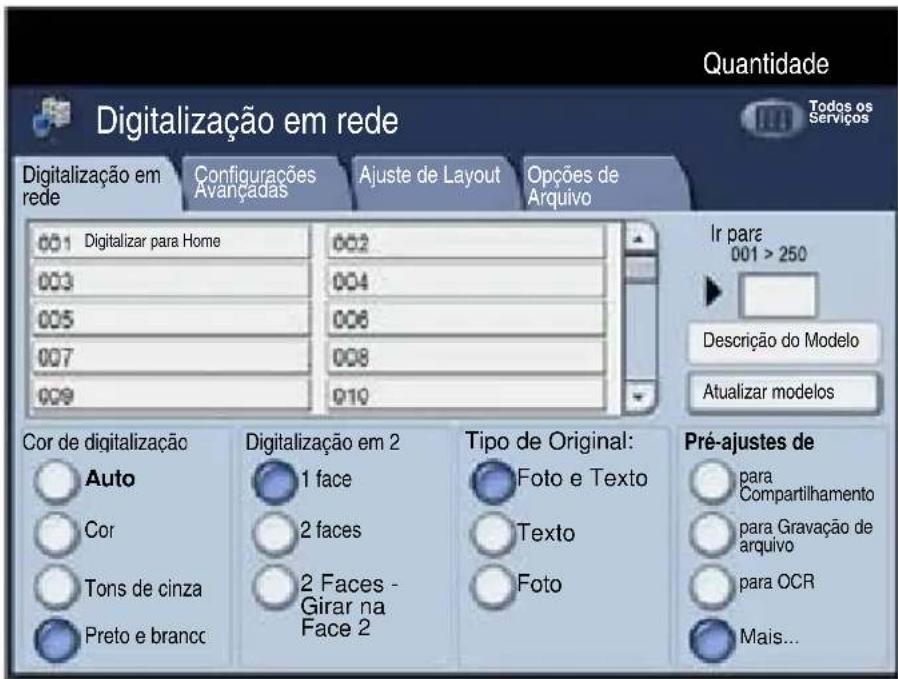

Digitalizar para Destino Personalizado é uma função opcional que
permite que um usuário digitalize originais impressos no dispositivo
e envie-os para um destino na rede especificado como seu
destino "Personalizado".
Para usar essa opção, o usuário deve primeiro digitar seu
login de Autenticação da rede no dispositivo. O dispositivo
exibe um modelo de Digitalizar para Home. Quando um
documento é digitalizado, o servidor de autenticação produz
as informações para quem fez login no dispositivo.
Cor de digitalização
Digitalização em rede
Pré-ajustes de para Compartilhamento para Gravação de arquivopara OCRMais... 2 faces
Auto Todos os ServiçosDescrição do ModeloAtualizar modelosDigitalizar para HomeWorkCentre 7300 Series Guia de Utilização Rápida WorkCentre 7300 SeriesDigitalizar para Destino Personalizado
A Digitalização em rede deve ser instalada antes de usar
essa função, porém ela não é necessária para a
configuração dos repositórios e modelos.
O administrador do sistema ativa as funções que usam os
Serviços de Internet. Ele também precisa ativar a
Autenticação da rede para que essa função fique
disponível. A conectividade LDAP (Lightweight Directory
Application Protocol) também pode ser usada.
Cor de digitalização
Digitalização em rede
para Compartilhamento para Gravação de arquivopara OCRMais...
Auto Todos os ServiçosDescrição do ModeloAtualizar modelosDigitalizar para HomeWorkCentre 7300 Series Guia de Utilização Rápida WorkCentre 7300 SeriesConfiguração do Auditron

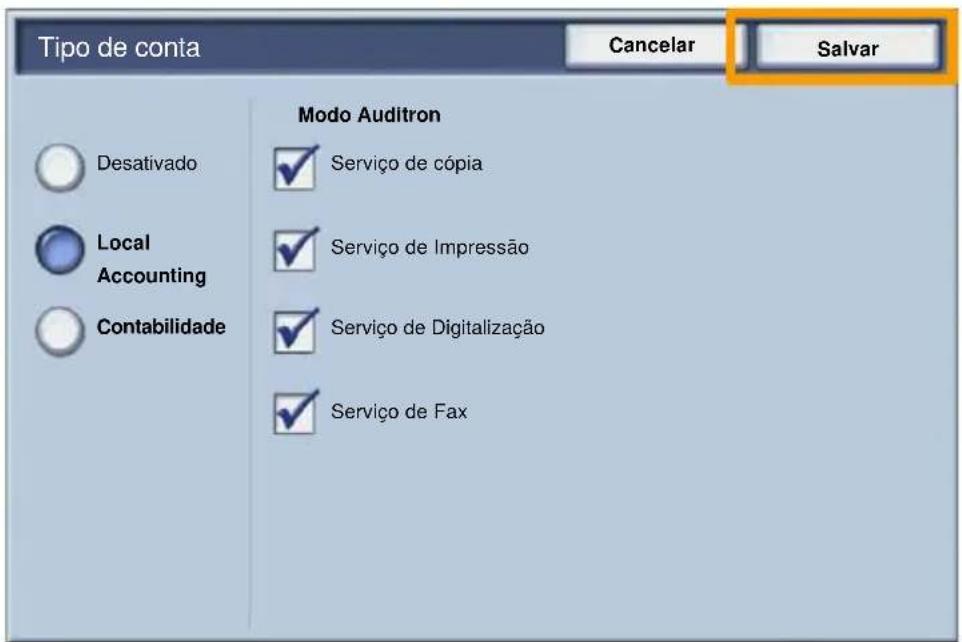

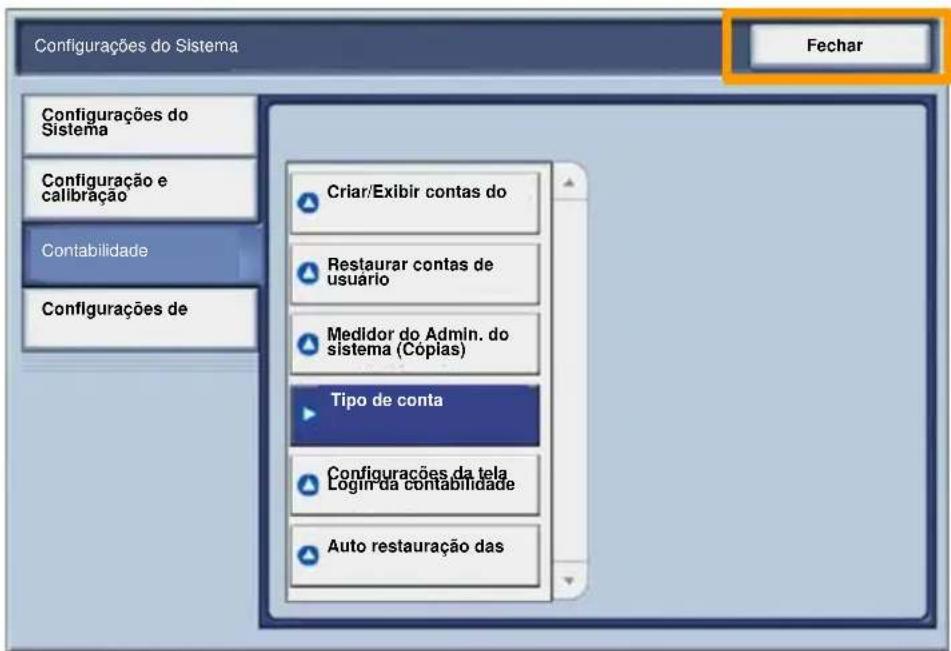

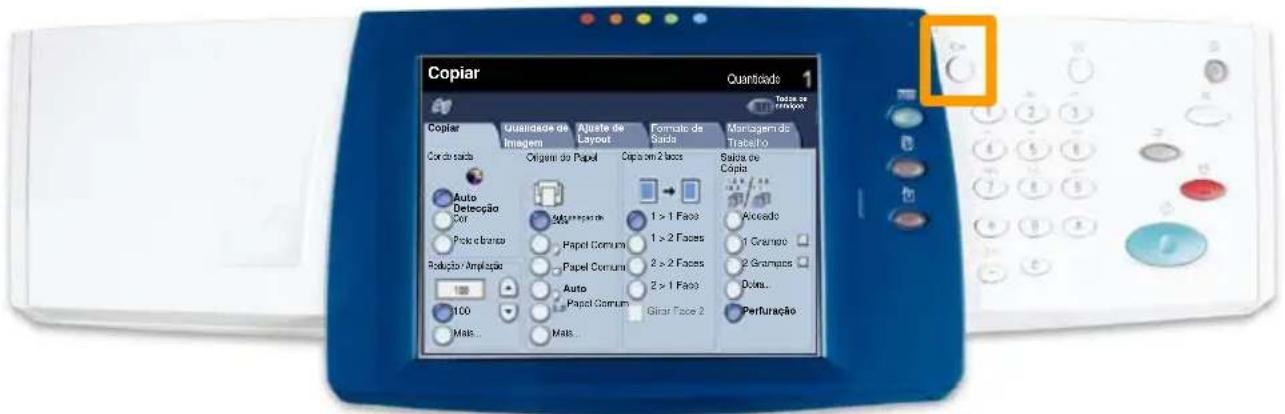

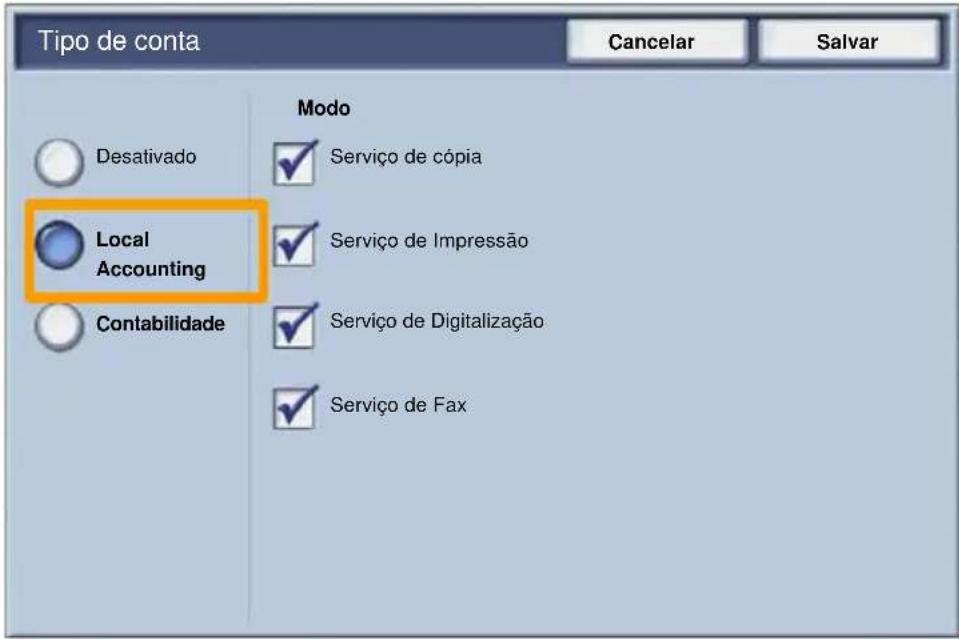

Para configurar o Auditron é necessário primeiro criar contas
de usuário e ativar o Auditron. Será solicitado então que os
usuários insiram a ID do usuário configurada em sua conta
para executar algumas funções da máquina. É possível
criar até 1000 contas.
Todas as contas de usuário devem possuir as seguintes
informações definidas:
Uma vez que as contas estejam definidas e criadas, ative as
contas desejadas para iniciar a utilização do Auditron. IDs
de usuário e Nomes de usuário devem ser diferentes de
outras IDs de usuário e Nomes de usuário.
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesConfiguração do Auditron
É possível ativar o Modo Auditron para cópia, digitalização,
fax ou impressão. Quando o Modo Auditron está ativado, o
usuário deve selecionar o botão Acessar e inserir a ID do
usuário apropriada para começar a usar a máquina. CopiarOrigem do PapelCópia em 2 facesCor de saídaAuto DetecçãoPreto e brancoMais... Quantidade
Copiar Montagem do Trabalho Qualidade de ImagemAjuste de LayoutFormato de SaídaSaída de Cópia Cor Redução / AmpliaçãoMais... 100 1 > 1 Face1 > 2 Faces2 > 2 Faces2 > 1 FaceGirar Face 2Alceado1 Grampo2 GramposDobra...Perfuração Auto Papel ComumPapel ComumPapel ComumAuto seleção de papelTodos os serviços WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesConfiguração do Auditron
Para acessar o modo Auditron, toque na guia Recursos e
selecione Contabilidade.
No cabeçalho Grupo, toque em Tipo de contabilidade e
toque em Contabilidade local.
Serviço de Impressão
Serviço de Digitalização
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesConfiguração do Auditron
Toque no botão Salvar.
Selecione o botão Fechar.
Serviço de Impressão
Serviço de Digitalização
Configurações do Sistema
Criar/Exibir contas do
Auto restauração das
Configurações da tela
Login da contabilidade
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesFolhas de Identificação
Selecione o botão Propriedades para abrir a caixa de
diálogo de propriedades da impressora.
NOTA: A janela de diálogo das propriedades da impressora
irá variar de acordo com o driver utilizado e a Interface do
usuário selecionada. Esta é a versão do WorkCentre 7345
PS no modo IU Avançado que será usada aqui para fins de
demonstração. As principais funções e opções serão
disponibilizadas para todos os drivers, mas há algumas
Abra o Driver de Impressão
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesFolhas de Identificação

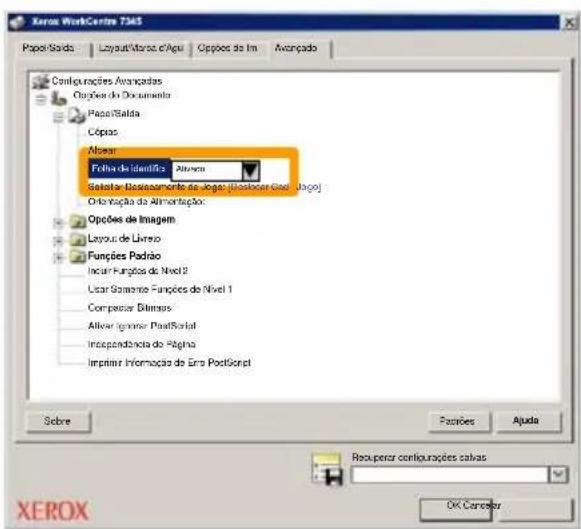

Selecione a guia Avançado.
Selecione Ativado se desejar uma Folhas de Identificação
com cada trabalho de impressão.
Configurações Avançadas
Solicitar Deslocamento de Jogo: [Deslocar Cada Jogo]
Orientação de Alimentação:
Incluir Funções de Nível 2
Usar Somente Funções de Nível 1
Ativar Ignorar PostScript
Independência de Página
Imprimir Informação de Erro PostScript
Recuperar configurações salvas
Papel/Saída Layout/Marca d'Água Opções de Ima Avançado
Configurações Avançadas
Solicitar Deslocamento de Jogo: [Deslocar Cada Jogo]
Orientação de Alimentação:
Incluir Funções de Nível 2
Usar Somente Funções de Nível 1
Ativar Ignorar PostScript
Independência de Página
Imprimir Informação de Erro PostScript
Recuperar configurações salvas
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesMedidores de Faturamento
A tela de Medidores de Faturamento oferece acesso às
informações de faturamento e de uso da máquina. Os
edidores variam com a configuração e instalação da máquina.
Para acessar os Medidores:

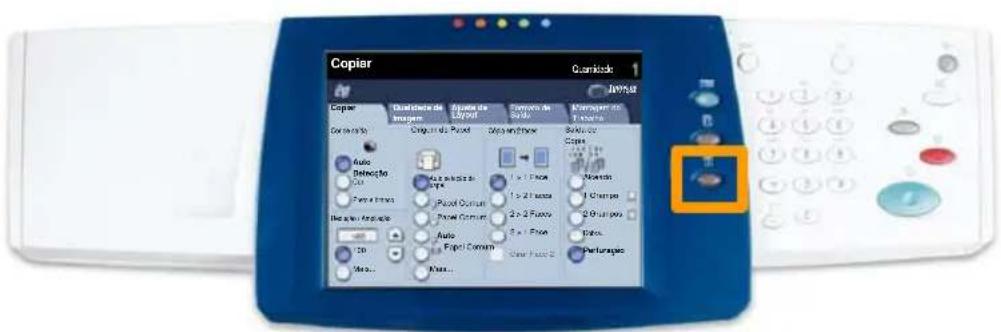

1. Selecione o botão Status da máquina. CopiarOrigem do PapelCópia em 2 facesCor de saídaAuto DetecçãoPreto e brancoMais... Quantidade
Copiar Montagem do Trabalho Qualidade de ImagemAjuste de LayoutFormato de SaídaSaída de Cópia Cor Redução / AmpliaçãoMais... 100 1 > 1 Face1 > 2 Faces2 > 2 Faces2 > 1 FaceGirar Face 2Alceado1 Grampo2 GramposDobra...Perfuração Auto Papel ComumPapel ComumPapel ComumAuto seleção de papel Todos os serv iços WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesMedidores de Faturamento
3. Os Medidores de Faturamento são exibidos.
2. Selecione a guia Informações de faturamento.
Impressões em preto e
Número de série KMM-000000505 Total de impressões
RecursosInformações de
Auto restauração das
informações de faturamento do
Software atual do sistema:
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesSubstituição do Cartucho de Toner
Este procedimento mostra como remover um cartucho de
toner usado e substituí-lo por um novo. A máquina
informará o momento de solicitar um novo cartucho e
Siga as instruções fornecidas no novo cartucho para
descartar o cartucho usado.
1. Abra a Porta Dianteira.
2. Gire o cartucho de toner no sentido anti-horário até a
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesSubstituição do Cartucho de Toner
3. Remova o cartucho de toner puxando-o para fora.
Cuidado para que o toner não caia na sua roupa.
4. Descarte o cartucho de toner como outro objeto normal
de escritório ou envie-o para reciclagem.
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesSubstituição do Cartucho de Toner
5. Remova o novo cartucho de toner da embalagem.
6. Agite o novo cartucho de toner várias vezes para cima e
para baixo para redistribuir o toner.
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 SeriesSubstituição do Cartucho de Toner
7. Instale o cartucho de toner alinhando as setas no
cartucho com o símbolo de destravar na impressora.
Verifique se o cartucho está totalmente instalado e gire-o no
sentido horário até a posição travada.
8. Feche a Porta Dianteira. Se a porta não fechar
completamente, certifique-se de que o cartucho de toner
está na posição travada e instalado no local adequado.
Concluímos assim o procedimento para substituição do
WorkCentre 7300 Series
Guia de Utilização Rápida WorkCentre 7300 Series
