MANUAL DE UTILIZADOR SE846 SHURE

1. Escolha um adaptador

3. Encaixe bem no ouvido. Passe o

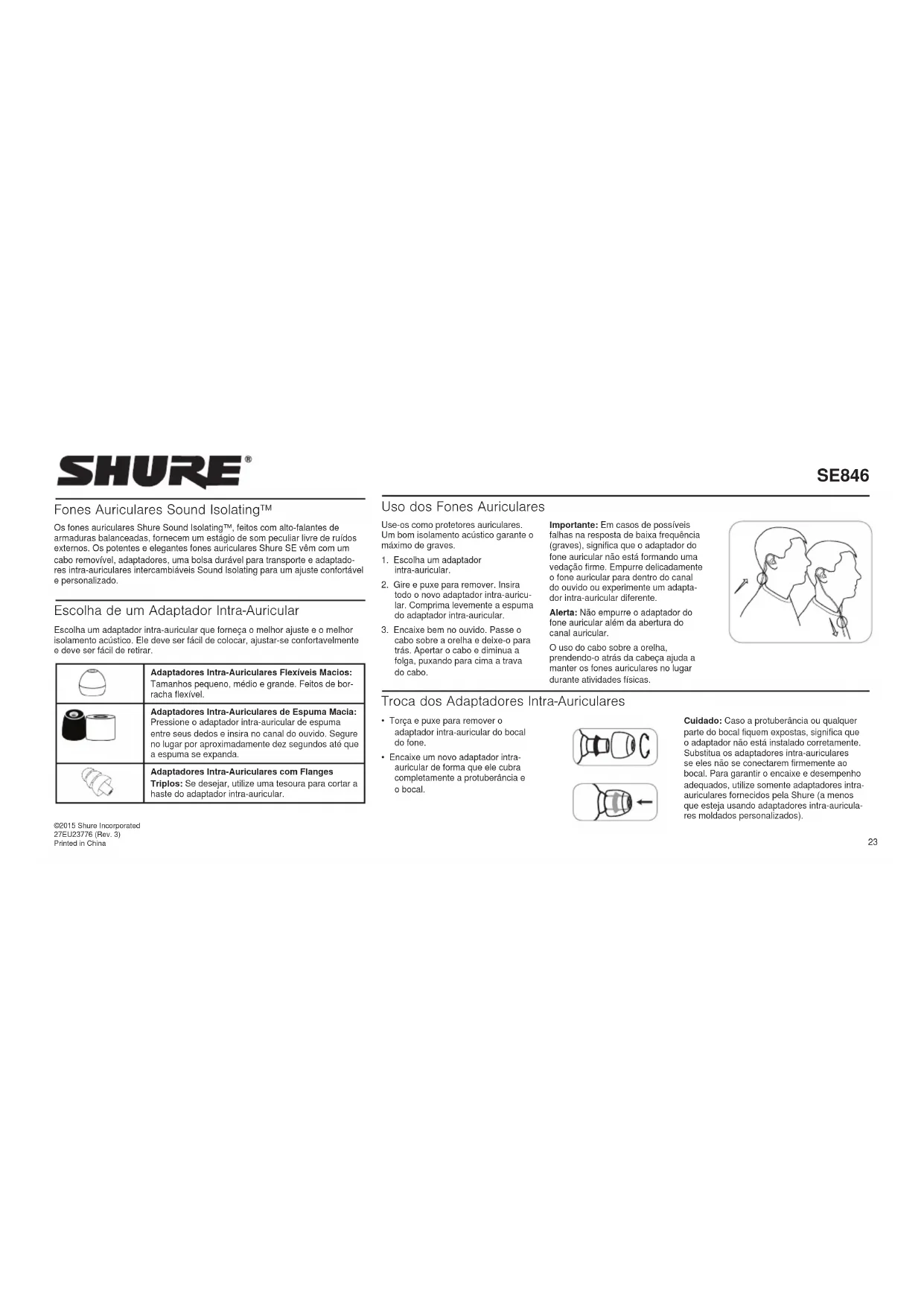

cabo sobre a orelha e deixe-o para trás. Apertar o cabo e diminua a folga, puxando para cima a trava do cabo. Importante: Em casos de possíveis falhas na resposta de baixa frequência (graves), significa que o adaptador do fone auricular não está formando uma vedação firme. Empurre delicadamente o fone auricular para dentro do canal do ouvido ou experimente um adapta- dor intra-auricular diferente. Alerta: Não empurre o adaptador do fone auricular além da abertura do canal auricular. O uso do cabo sobre a orelha, prendendo-o atrás da cabeça ajuda a manter os fones auriculares no lugar durante atividades físicas. ©2015 Shure Incorporated 27EU23776 (Rev. 3) Printed in China SE846 Fones Auriculares Sound Isolating™ Os fones auriculares Shure Sound Isolating™, feitos com alto-falantes de armaduras balanceadas, fornecem um estágio de som peculiar livre de ruídos externos. Os potentes e elegantes fones auriculares Shure SE vêm com um cabo removível, adaptadores, uma bolsa durável para transporte e adaptado- res intra-auriculares intercambiáveis Sound Isolating para um ajuste confortável e personalizado. Escolha de um Adaptador Intra-Auricular Escolha um adaptador intra-auricular que forneça o melhor ajuste e o melhor isolamento acústico. Ele deve ser fácil de colocar, ajustar-se confortavelmente e deve ser fácil de retirar. Adaptadores Intra-Auriculares Flexíveis Macios: Tamanhos pequeno, médio e grande. Feitos de bor- racha flexível. Adaptadores Intra-Auriculares de Espuma Macia: Pressione o adaptador intra-auricular de espuma entre seus dedos e insira no canal do ouvido. Segure no lugar por aproximadamente dez segundos até que a espuma se expanda. Adaptadores Intra-Auriculares com Flanges Triplos: Se desejar, utilize uma tesoura para cortar a haste do adaptador intra-auricular. Troca dos Adaptadores Intra-Auriculares

• Torça e puxe para remover o adaptador intra-auricular do bocal do fone.

• Encaixe um novo adaptador intra- auricular de forma que ele cubra completamente a protuberância e o bocal. Cuidado: Caso a protuberância ou qualquer parte do bocal fiquem expostas, significa que o adaptador não está instalado corretamente. Substitua os adaptadores intra-auriculares se eles não se conectarem firmemente ao bocal. Para garantir o encaixe e desempenho adequados, utilize somente adaptadores intra- auriculares fornecidos pela Shure (a menos que esteja usando adaptadores intra-auricula- res moldados personalizados).24 Remoção dos Fones Auriculares Segure o fone auricular e gire suavemente para removê-lo. Observação: Não puxe o fone auricular pelo fio para removê-lo. Cabo Removível Você pode remover o cabo dos fones auriculares para co- nectar componentes opcionais ou para substituir o cabo, caso ele seja danificado. Para evitar separação acidental, o conec- tor possui um encaixe firme. Tome muito cuidado para evitar danos ao fone auricular e ao conector.

• Não utilize alicates ou outras ferramentas.

• Segure o conector e o fone auricular o mais perto possível de onde eles se encaixam.

• Puxe para separá-los; não torça. O conector do cabo é de encaixe e não de rosca. Observação: Se você pux- ar em ângulo, o conector não vai se desconectar.

• Não puxe pelo cabo, nem pressione o bocal do fone auricular.

• Ouça um clique ao conectar.

• Quando voltar a conectar o cabo, observe as marcas "L" e "R". Para cabos e fones auriculares transparentes, observe os pontos coloridos (Vermelho=Direito, Azul=Esquerdo). Manutenção e Limpeza A manutenção cuidadosa assegura uma veda- ção perfeita entre o adaptador intra-auricular e o bocal do fone auricular, melhorando a qualidade do som e a segurança do produto.

• Mantenha os fones auriculares e os adaptadores intra-auriculares limpos e secos.

• Para limpar os adaptadores intra-auriculares, remova-os dos fones auriculares e lave-os cuidadosamente com água morna e deixe secar ao ar. Os adaptadores intra-auriculares de espuma levam mais tempo para secar. Verifique se há danos e substitua se necessário. Os adaptadores intra-auriculares devem estar completamente secos para serem reutilizados.

• Lave os fones auriculares e os adaptadores intra-auriculares com um produto antisséptico suave para evitar infecções. Não use desinfetantes à base de álcool.

• Não exponha os fones auriculares a temperaturas extremas.

• Substitua os adaptadores intra-auriculares se eles não se ajustarem perfeitamente.

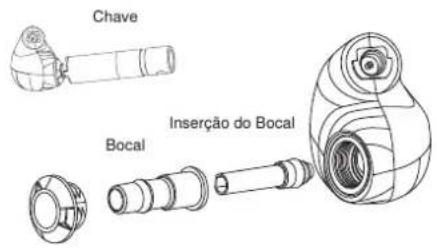

• Não tente alterar este produto. Isso poderá anular a garantia e resultar em lesão pessoal e/ou falha do produto. Limpeza do Bocal Caso note uma alteração na qualidade do som, remova o adaptador intra-auricular e verifique o bocal do fone auricular. Caso o bocal esteja obstruído, remova as obstruções. Caso não haja nenhuma obstrução ou a quali- dade do som não melhore, substitua o adaptador por um novo ou remova o bocal para limpar sua parte interna. Cuidado: Ao efetuar a limpeza, não force qualquer objeto através do bico do fone au- ricular! Isto irá danificar o filtro acústico do fone auricular.25 Inserção Intercambiável do Bocal Os três tipos de inserções do bocal oferecem respostas de frequência personalizáveis para garantir uma experiência auditiva de acordo com sua preferência. Siga estas instruções para substi- tuir ou limpar a inserção do bocal. Inserções do Bocal Cor Sinal do Som Resposta Azul Balanceado Neutro (conforme fornecido) Branco Claro +2,5 dB, 1 kHz a 8 kHz Preto Warm (Morna) −2,5 dB, 1 kHz a 8 kHz Remoção do Bocal Observação: O bocal contém peças pequenas. Escolha uma superfície de trabalho adequada antes da desmontagem.

2. Gire a chave no sentido anti-horário para soltar e remover o

3. Com os dedos, puxe cuidadosamente o bocal para removê-lo.

4. Usando apenas os dedos, segure a ponta da inserção do bocal

e remova-a cuidadosamente. Cuidado: Não use ferramentas nem os dentes, pois isso pode danificar a inserção do bocal. Bocal Anel Rosqueado Inserção do Bocal Chave Remontagem do Bocal

1. Encaixe cuidadosamente a inserção no bocal.

Importante: A inserção deve estar totalmente encaixada. Recoloque-a até que seja facilmente encaixada. Não force-a. Correto Incorreto

2. Insira o bocal no fone auricular, alinhando os pontos de acordo

com a abertura chaveada.

3. Coloque o anel rosqueado sobre o bocal. Após encaixar cor-

retamente, use a chave do bocal para girá-lo cuidadosamente no sentido horário. Cuidado: Não exerça força ao girar o anel até que ele esteja totalmente rosqueado na estrutura. Verifique se:

• A inserção está totalmente encaixada no bocal.

• O bocal está totalmente encaixado na estrutura (pontos alinhados).

4. Quando o bocal estiver bem encaixado e o anel totalmente

rosqueado na estrutura do fone auricular, use a chave para apertar o anel de modo que não solte durante o uso normal do fone auricular.26 Adaptador para Uso em Avião O adaptador para uso em avião é um plugue adaptador mono duplo para compatibilidade com sistemas de entretenimento insta- lados no assento dos aviões de determinadas companhias aéreas internacionais. Atenuador em linha A alta sensibilidade dos fones auriculares Shure proporciona um som mais alto ao nível de um volume normal, e pode ser preciso reduzir o volume da sua fonte de áudio em seu reprodutor de mídia ou computador. Em alguns dispositivos, principalmente nos que têm um piso de ruído fixo alto, você ouvirá mais ruídos ao reduzir o volume abaixo do nível nominal. Use o atenuador EA650 para reduzir o nível do sinal no fone auricular. Assim, você pode deixar o volume da fonte em um nível mais alto para manter uma boa relação sinal-ruído. Estojo para Transporte Use o estojo para transporte à prova d'água e resistente a quedas incluso para armazenar e transportar seus fones auriculares. Precaução Durante Viagens Aéreas:

• As mudanças de pressão durante viagens aéreas podem criar uma vedação a vácuo no estojo, o que pode dificultar sua abertura. Caso isso ocorra, force cuidadosamente o estojo com uma moeda ou outro objeto plano para abri-lo.

• Para evitar que isso ocorra, coloque o cabo de transporte fornecido dentro do estojo antes de fechá-lo e deixe a trava esquerda aberta. Certificações Atende a todos os requisitos essenciais das Diretivas Europeias relevantes e pode exibir a marca CE. A Declaração de Conformidade da CE pode ser obtida em: www. shure.com/europe/compliance Representante Autorizado Europeu: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Alemanha Telefone: 49-7262-92 49 0 Fax: 49-7262-92 49 11 4 E-mail: info@shure.de Especificações Faixa de Frequência 15 Hz–20 kHz Sensibilidade a 1 kHz 114 dB SPL/mW Impedância a 1 kHz 9 Ω Atenuação do Ruído até37 dB Acessórios Incluídos

• Adaptador para uso em avião

• Chave de remoção do bocal
