MANUALE UTENTE SE846 SHURE

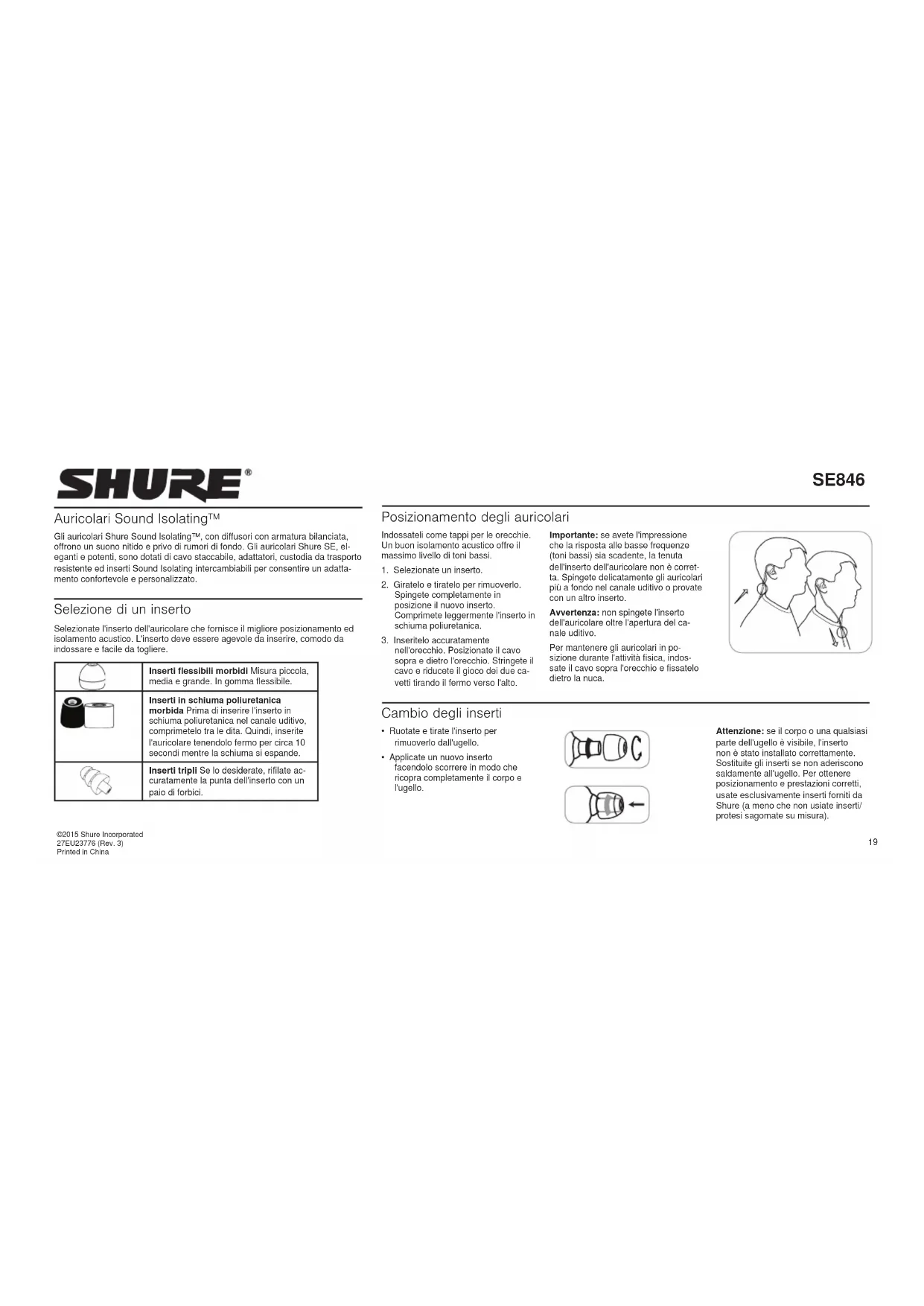

1. Selezionate un inserto.

2. Giratelo e tiratelo per rimuoverlo.

Spingete completamente in posizione il nuovo inserto. Comprimete leggermente l'inserto in schiuma poliuretanica.

3. Inseritelo accuratamente

nell'orecchio. Posizionate il cavo sopra e dietro l'orecchio. Stringete il cavo e riducete il gioco dei due ca- vetti tirando il fermo verso l'alto. Importante: se avete l'impressione che la risposta alle basse frequenze (toni bassi) sia scadente, la tenuta dell'inserto dell'auricolare non è corret- ta. Spingete delicatamente gli auricolari più a fondo nel canale uditivo o provate con un altro inserto. Avvertenza: non spingete l'inserto dell'auricolare oltre l'apertura del ca- nale uditivo. Per mantenere gli auricolari in po- sizione durante l'attività fisica, indos- sate il cavo sopra l'orecchio e fissatelo dietro la nuca. Cambio degli inserti

• Ruotate e tirate l'inserto per rimuoverlo dall'ugello.

• Applicate un nuovo inserto facendolo scorrere in modo che ricopra completamente il corpo e l'ugello. Attenzione: se il corpo o una qualsiasi parte dell'ugello è visibile, l'inserto non è stato installato correttamente. Sostituite gli inserti se non aderiscono saldamente all'ugello. Per ottenere posizionamento e prestazioni corretti, usate esclusivamente inserti forniti da Shure (a meno che non usiate inserti/ protesi sagomate su misura). ©2015 Shure Incorporated 27EU23776 (Rev. 3) Printed in China20 Rimozione degli auricolari Afferrate il corpo dell'auricolare e ruotatelo delicatamente per rimuoverlo. Nota: non tirate il cavo per rimuovere gli auricolari. Cavo staccabile Per collegare componenti opzi- onali o per sostituire il cavo stesso, se danneggiato, può essere necessario scollegare il cavo dagli auricolari. Per evi- tare un distacco accidentale, il connettore è dotato di blocco. Prestate particolare attenzione a non danneggiare auricolare e connettore.

• Non usate pinze né altri attrezzi.

• Afferrate il connettore e l'auricolare avvicinandoli il più possibile per collegarli.

• Per scollegarli, tirateli mantenendoli diritti, senza ruotarli. Il cavo si fissa a scatto, non va avvitato. Nota: tirando il connettore, mantenendolo però ango- lato, questo non si scollega.

• Non tirate il cavo né premete sull'ugello dell'auricolare.

• Effettuando il collegamento, sentirete uno scatto.

• Quando ricollegate il cavo, fate corrispondere le scritte "L" (sinistro) ed "R" (destro). Nel caso di cavi ed auricolari trasparenti, fate corrispondere i punti colorati (rosso = destro, blu = sinistro). Manutenzione e pulizia L'accurata manutenzione garantisce la tenuta ottimale tra inserto ed ugello di emissione del suono, migliorando la qualità del suono e la si- curezza del prodotto.

• Mantenete auricolari ed inserti il più possibile puliti ed asciutti.

• Per pulire gli inserti, rimuoveteli dagli auricolari, risciacquateli delicatamente in acqua tiepida e fateli asciugare all'aria. Gli inserti in schiuma poliuretanica richiedono un tempo di asciugatura maggiore. Verificate che gli inserti non presentino danni; se necessario, sostituiteli. Gli inserti devono essere completamente asciutti prima dell'uso.

• Applicate un disinfettante neutro ad auricolari e inserti per prevenire eventuali infezioni. Non adoperate disinfettanti a base di alcol.

• Non esponete gli auricolari a temperature estreme.

• Sostituite gli inserti se non si inseriscono correttamente.

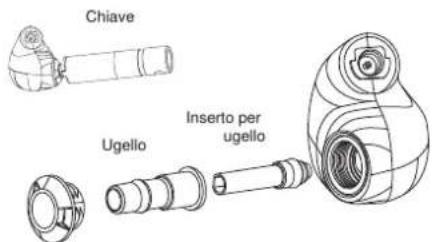

• Non tentate di modificare il prodotto. Tale operazione annulla la garanzia e può causare infortuni e/o il guasto del prodotto stesso. Pulizia dell'ugello In presenza di un deterioramento della qualità del suono, rimuovete l'inserto e controllate l'ugello dell'auricolare. Se l'ugello è bloccato, eliminate le ostruzioni. Se non vi sono ostruzioni o se la qualità del suono non migliora, sostituite l'inserto o smontate l'ugello per effettuare la pulizia all'interno. Attenzione: durante le operazioni di pulizia, non forzate alcun oggetto attraverso l'ugello dell'auricolare per evitare di danneggiare il filtro audio dell'auricolare stesso.21 Inserti per ugello intercambiabili Tre varianti di inserti per ugello offrono diverse risposte in frequen- za per un'esperienza di ascolto personalizzabile. Seguite queste istruzioni per sostituire o pulire gli inserti per ugello. Inserti per ugello Colore Caratteristica sonora Risposta Blu Bilanciata Neutra (impostazione di fabbrica) Bianco Chiara +2,5 dB, da 1 kHz a 8 kHz Nero Calda −2,5 dB, da 1 kHz a 8 kHz Rimozione dell'ugello Nota: l'ugello contiene parti piccole. Individuate una superficie adatta per eseguire la procedura di smontaggio.

1. Posizionate la chiave per ugello (fornita con gli auricolari) sopra

2. Ruotate la chiave in senso antiorario per allentare e rimuovere

il collare filettato.

3. Tirate delicatamente l'ugello con le dita per rimuoverlo.

4. Agendo solo con le dita, afferrate l'estremità dell'inserto per

ugello ed estraetelo delicatamente. Attenzione: non utilizzate né strumenti né i denti per non dan- neggiare l'inserto per ugello. Ugello Collare filettato

Chiave Rimontaggio dell'ugello

1. Fate scorrere delicatamente l'inserto dentro l'ugello.

Importante: è necessario che l'inserto sia inserito comple- tamente in posizione. Riposizionatelo fino a quando non si inserisce facilmente, evitando di esercitare una forza eccessiva. Corretto Errato

2. Inserite l'ugello nell'auricolare, allineando i punti in modo da

farli combaciare con l'apertura ad asola.

3. Posizionate il collare filettato sull'ugello. Dopo esservi assicurati

che i filetti siano inseriti correttamente, ruotate delicatamente la chiave per ugello in senso orario. Attenzione: la rotazione del collare non deve incontrare alcuna resistenza fino al suo completo inserimento in sede. Verificate quanto segue:

• L'inserto è completamente inserito nell'ugello.

• L'ugello è inserito correttamente nel proprio alloggiamento (i punti sono allineati).

4. Dopo esservi assicurati che l'ugello è alloggiato correttamente

e il collare è avvitato completamente nella sede dell'auricolare, servitevi della chiave per serrare il collare quanto basta per evi- tare che si allenti durante il normale utilizzo dell'auricolare.22 Adattatore per aereo L'accessorio adattatore per aereo è un adattatore dual-mono che assicura la compatibilità con i sistemi di intrattenimento disponibili sui sedili degli aerei di alcune compagnie internazionali. Attenuatore in linea L'elevata sensibilità degli auricolari Shure garantisce un suono più forte a un livello di ascolto normale e potrebbe essere neces- sario ridurre il volume della sorgente audio sul lettore multimediale o sul computer. Con alcuni dispositivi, in particolare per quelli con un elevato rumore di fondo fisso, abbassando il volume al di sotto del livello nominale potreste avvertire più rumori. Utilizzate l'attenuatore EA650 per ridurre il livello del segnale sull'auricolare, in modo da poter mantenere il volume della sorgente audio a un livello superiore e mantenere un buon rapporto segnale-rumore. Custodia da trasporto Utilizzate la custodia da trasporto fornita, impermeabile e resis- tente agli urti, per riporre e trasportare gli auricolari. Precauzioni durante i viaggi in aereo:

• Le variazioni di pressione durante un viaggio aereo possono provocare una chiusura ermetica della custodia, rendendone difficoltosa l'apertura. In tal caso, fare delicatamente leva sulla custodia per aprirla, servendosi di una moneta o di un'altra superficie piatta.

• Per evitare questa circostanza, posizionare il cavetto da trasporto internamente alla custodia lasciando il gancio sinistro aperto. Gamma di frequenze 15 Hz–20 kHz Sensibilità ad 1 kHz 114 dB di SPL/mW Impedenza ad 1 kHz 9 Ω Attenuazione del rumore fino a 37 dB Specifiche tecniche Accessori inclusi

• Custodia da trasporto impermeabile e resistente agli urti

• Kit di inserti assortiti

• Custodia da trasporto con cerniera

• Cavi staccabili da 60 e 45 pollici

• Adattatore per aereo

• Adattatore da ¼ di pollice (6,3 mm)

• Attenuatore in linea

• Chiave di rimozione ugello

• Inserti per ugello per risposta in frequenza personalizzata Per gli accessori opzionali, visitate il sito www.shure.com. Omologazioni Questo prodotto è conforme ai requisiti essenziali specifi- cati nelle direttive pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE. La Dichiarazione di conformità CE è reperibile sul sito: www.shure.com/europe/compliance Rappresentante europeo autorizzato: Shure Europe GmbH Sede per Europa, Medio Oriente e Africa Ufficio: EMEA Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Germania N. di telefono: 49-7262-92 49 0 Fax: 49-7262-92 49 11 4 E-mail: info@shure.de23 Uso dos Fones Auriculares Use-os como protetores auriculares. Um bom isolamento acústico garante o máximo de graves.
