BEDIENUNGSANLEITUNG SE846 SHURE

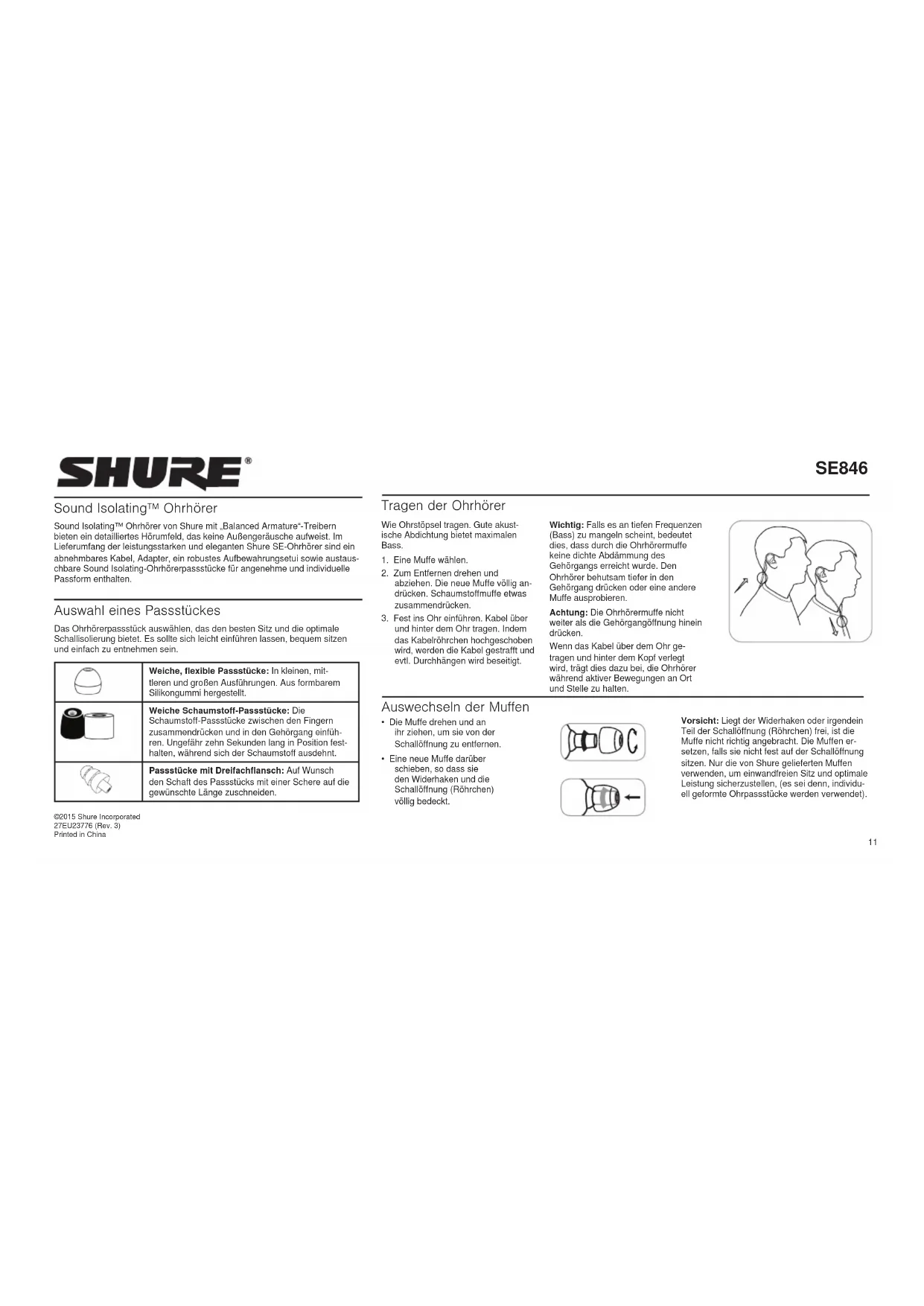

• Inserts de conduit pour réponse en fréquence personnalisée Pour découvrir les accessoires en option, visiter www.shure.com Homologations Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue à l’adresse : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : 49-7262-92 49 0 Télécopie : 49-7262-92 49 11 4 Courriel : info@shure.de Caractéristiques11 SE846 Sound Isolating™ Ohrhörer Sound Isolating™ Ohrhörer von Shure mit „Balanced Armature“-Treibern bieten ein detailliertes Hörumfeld, das keine Außengeräusche aufweist. Im Lieferumfang der leistungsstarken und eleganten Shure SE-Ohrhörer sind ein abnehmbares Kabel, Adapter, ein robustes Aufbewahrungsetui sowie austaus- chbare Sound Isolating-Ohrhörerpassstücke für angenehme und individuelle Passform enthalten. Auswahl eines Passstückes Das Ohrhörerpassstück auswählen, das den besten Sitz und die optimale Schallisolierung bietet. Es sollte sich leicht einführen lassen, bequem sitzen und einfach zu entnehmen sein. Weiche, flexible Passstücke: In kleinen, mit- tleren und großen Ausführungen. Aus formbarem Silikongummi hergestellt. Weiche Schaumstoff-Passstücke: Die Schaumstoff-Passstücke zwischen den Fingern zusammendrücken und in den Gehörgang einfüh- ren. Ungefähr zehn Sekunden lang in Position fest- halten, während sich der Schaumstoff ausdehnt. Passstücke mit Dreifachflansch: Auf Wunsch den Schaft des Passstücks mit einer Schere auf die gewünschte Länge zuschneiden. Tragen der Ohrhörer Wie Ohrstöpsel tragen. Gute akust- ische Abdichtung bietet maximalen Bass.

1. Eine Muffe wählen.

2. Zum Entfernen drehen und

abziehen. Die neue Muffe völlig an- drücken. Schaumstoffmuffe etwas zusammendrücken.

3. Fest ins Ohr einführen. Kabel über

und hinter dem Ohr tragen. Indem das Kabelröhrchen hochgeschoben wird, werden die Kabel gestrafft und evtl. Durchhängen wird beseitigt. Wichtig: Falls es an tiefen Frequenzen (Bass) zu mangeln scheint, bedeutet dies, dass durch die Ohrhörermuffe keine dichte Abdämmung des Gehörgangs erreicht wurde. Den Ohrhörer behutsam tiefer in den Gehörgang drücken oder eine andere Muffe ausprobieren. Achtung: Die Ohrhörermuffe nicht weiter als die Gehörgangöffnung hinein drücken. Wenn das Kabel über dem Ohr ge- tragen und hinter dem Kopf verlegt wird, trägt dies dazu bei, die Ohrhörer während aktiver Bewegungen an Ort und Stelle zu halten. ©2015 Shure Incorporated 27EU23776 (Rev. 3) Printed in China Auswechseln der Muffen

• Die Muffe drehen und an ihr ziehen, um sie von der Schallöffnung zu entfernen.

• Eine neue Muffe darüber schieben, so dass sie den Widerhaken und die Schallöffnung (Röhrchen) völlig bedeckt. Vorsicht: Liegt der Widerhaken oder irgendein Teil der Schallöffnung (Röhrchen) frei, ist die Muffe nicht richtig angebracht. Die Muffen er- setzen, falls sie nicht fest auf der Schallöffnung sitzen. Nur die von Shure gelieferten Muffen verwenden, um einwandfreien Sitz und optimale Leistung sicherzustellen, (es sei denn, individu- ell geformte Ohrpassstücke werden verwendet).12 Entfernen der Ohrhörer Das Gehäuse des Ohrhörers ergreifen und zum Entfernen behutsam drehen. Hinweis: Nicht am Kabel ziehen, um die Ohrhörer zu entfernen. Abnehmbares Kabel Evtl. muss das Kabel von den Ohrhörern abgenom- men werden, um optionale Komponenten anzubringen oder um es zu ersetzen, falls es beschädigt wurde. Um einem versehentlichen Lösen der Kabelverbindung vor- zubeugen, hat der Anschluss einen festen Sitz. Sorgfältig darauf achten, um eine Beschädigung des Ohrhörers und des Anschlusses zu verhindern.

• Keine Zange oder anderen Werkzeuge verwenden.

• Den Anschluss und den Ohrhörer möglichst nahe an der Verbindungsstelle ergreifen.

• Gerade auseinander ziehen — nicht verdrehen. Das Kabel hat einen Schnappverschluss, es hat kein Gewinde. Hinweis: Wenn angewin- kelt gezogen wird, löst sich der Anschluss nicht.

• Nicht am Kabel ziehen oder irgendwelchen Druck auf die Ohrhörer-Schallöffnung ausüben.

• Beim Anschließen auf ein Klickgeräusch achten.

• Beim Wiederanbringen des Kabels auf die Markierungen „L“ und „R“ achten. Bei durchsichtigen Kabeln und Ohrhörern auf Übereinstimmung der farbigen Punkte achten (rot=rechts, blau=links). Pflege und Reinigung Sorgfältige Pflege gewährleistet eine gute Abdichtung zwischen dem Passstück und der Schallöffnung, wodurch Audioqualität und Produktsicherheit verbessert werden.

• Die Ohrhörer und Passstücke möglichst sauber und trocken halten.

• Zum Reinigen der Passstücke müssen diese von den Ohrhörern entfernt, behutsam in warmem Wasser abgespült und an der Luft getrocknet werden. Schaumstoff-Passstücke erfordern eine längere Trocknungszeit. Auf Schäden untersuchen und bei Bedarf ersetzen. Passstücke müssen völlig trocken sein, bevor sie wieder verwendet werden können.

• Die Ohrhörer und die Passstücke mit einem milden antiseptischen Mittel abwischen, um Infektionen vorzubeugen. Keine Desinfektionsmittel auf Alkoholbasis verwenden.

• Die Ohrhörer keinen extremen Temperaturen aussetzen.

• Die Passstücke ersetzen, falls sie nicht richtig passen.

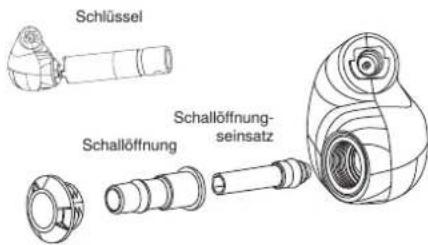

• Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten wird die Garantie hinfällig und es könnte zu Verletzungen und/ oder zum Produktausfall kommen. Reinigen der Schallöffnung Falls eine Änderung der Audioqualität wah- rnehmbar ist, die Muffen entfernen und die Schallöffnung Ihres Ohrhörers untersuchen. Falls die Schallöffnung verstopft ist, die Verstopfungen beseitigen. Falls sie nicht verstopft ist oder die Audioqualität nicht besser wird, die Muffe durch eine neue ersetzen oder die Schallöffnung auseinander- bauen, um sie innen zu reinigen. Vorsicht: Beim Reinigen nichts mit Gewalt durch die Ohrhörer-Schallöffnung drücken! Sonst würde dadurch der Tonfilter des Ohrhörers beschädigt.13 Austauschbarer Schallöffnungseinsatz Drei Ausführungen des Schallöffnungseinsatzes bieten anpass- bare Frequenzgänge für ein personalisiertes Hörerlebnis. Den Schallöffnungseinsatz gemäß dieser Anweisungen ersetzen oder reinigen. Schallöffnungseinsätze Farbe Klangbild Frequenzgang Blau Ausgeglichen Neutral (Werkseinstellung). Weiß Hell +2,5 dB, 1 kHz bis 8 kHz Schwarz Warm -2,5 dB, 1 kHz bis 8 kHz Entfernen der Schallöffnung Hinweis: Die Schallöffnung enthält kleine Teile. Vor dem Auseinanderbau eine zweckmäßige Arbeitsfläche wählen.

1. Den (mit dem Ohrhörer mitgelieferten) Schallöffnungsschlüssel

über die Schallöffnung platzieren.

2. Den Schlüssel nach rechts drehen, um die Gewindehülse zu

lösen und zu entfernen.

3. Mit den Fingern behutsam an der Schallöffnung ziehen, um sie

4. Das Ende des Schallöffnungseinsatzes nur mit den Fingern

ergreifen und behutsam herausziehen. Vorsicht: Keinerlei Werkzeuge oder die Zähne verwenden, da der Schallöffnungseinsatz hierdurch beschädigt werden könnte. Schallöffnung Gewindehülse

Schlüssel Wiederzusammenbau der Schallöffnung

1. Den Einsatz behutsam in die Schallöffnung schieben.

Wichtig: Der Einsatz muss völlig aufsitzen. Die Position ändern, bis er leicht hinein gleitet. Keine übermäßige Kraft anwenden. Richtig Falsch

2. Die Schallöffnung in den Ohrhörer einführen, wobei die

Punkte derart ausgerichtet werden, dass sie der Passöffnung entsprechen.

3. Die Gewindehülse über die Schallöffnung platzieren. Nachdem

sichergestellt wurde, dass das Gewinde ordnungsgemäß ein- greift, die Schallöffnung mit ihrem Schlüssel behutsam nach rechts drehen. Vorsicht: Beim Drehen der Hülse sollte kein Widerstand zu spüren sein, bis sie völlig in das Gehäuse eingeschraubt wurde. Folgendes prüfen:

• Der Einsatz sitzt völlig in der Schallöffnung auf.

• Die Schallöffnung sitzt ordnungsgemäß im Gehäuse (Punkte ausgerichtet).

4. Nachdem Sie sicher sind, dass die Schallöffnung ordnungs-

gemäß sitzt und die Hülse völlig in das Ohrhörergehäuse eingeschraubt wurde, die Hülse mit dem Schlüssel gerade so fest anziehen, dass sichergestellt wird, dass sie sich während des normalen Ohrhörergebrauchs nicht löst.14 Flugzeugadapter Das Flugzeugadapter-Zubehörteil ist ein Dual-Mono- Adapterstecker, um Kompatibilität mit den Unterhaltungssystem- Sitzanschlüssen bestimmter internationaler Fluggesellschaften zu bieten. Transportetui Das mitgelieferte wasserbeständige und bruchsichere Transportetui zum Aufbewahren und Transportieren Ihres Ohrhörers verwenden. Vorsichtshinweis für Flugreisen:

• Druckänderungen während des Flugs können eine Vakuumversiegelung des Etuis bewirken, wodurch es evtl. schwer zu öffnen ist. Falls dies vorkommt, das Etui mit einer Münze oder einem anderen flachen Gegenstand behutsam aufdrücken.

• Um dies zu vermeiden, die daran befestigte Tragekordel vor dem Schließen des Etuis darin unterbringen und die linke Halterung offen lassen. Inline-Dämpfungsglied Durch die hohe Empfindlichkeit von Shure-Ohrhörern ist die Lautstärke bei einem typischen Hörpegel höher als normal. Daher ist es eventuell erforderlich, die Lautstärke der Audioquelle am Medienabspielgerät oder Computer zu reduzieren. Bei ei- nigen Geräten, besonders bei solchen mit einem hohen fixen Grundrauschen, ist mehr Rauschen zu hören, wenn die Lautstärke unter den Nominalpegel reduziert wird. Mit dem Dämpfungsglied EA650 lässt sich der Signalpegel am Ohrhörer reduzieren, damit die Signallautstärke auf einem höheren Pegel gehalten werden kann, um einen guten Signalrauschabstand aufrechtzuerhalten. Technische Daten Frequenzbereich 15 Hz–20 kHz Empfindlichkeit bei 1 kHz 114 dB Schalldruckpegel/mW Impedanz bei 1 kHz 9 Ω Geräuschdämpfung bis zu37 dB Im Lieferumfang enthaltenes Zubehör

• Bruchsicheres und wasserbeständiges Transportetui

• Passstücksatz mit Muffensortiment

• Aufbewahrungsetui mit Reißverschluss

• Abnehmbare 1,14 und 1,52 m lange Kabel

• Inline-Dämpfungsglied

• Schlüssel zum Abnehmen der Schallöffnung
