ble para llevar/transportar el aspirador.

Por favor, guarde o manual de instruções e junte-o ao aspi-

rador sempre que o entregar a terceiros.

Uso a que se destina

Este aspirador destina-se exclusivamente a uso doméstico,

não devendo ser utilizado para fins industriais. Utilize o

aspirador apenas de acordo com as instruções do presen-

Para evitar ferimentos e danos, o aspirador não deve ser

limpar pessoas ou animais.

- substâncias nocivas para a saúde, objectos pontiagu-

dos, substâncias quentes ou incandescentes.

- substâncias húmidas ou líquidas.

- substâncias e gases facilmente inflamáveis ou explosi-

- cinzas, fuligem de lareiras e de instalações de aqueci-

- pó de toner de impressão e cópia.

Peças de substituição, acessórios, sacos

As nossas peças de substituição originais, os nossos

acessórios e acessórios especiais originais estão, tal como

os nossos sacos de aspiração originais, adaptados às

caraterísticas e requisitos dos nossos aspiradores.

Recomendamos-lhe, por isso, a utilização exclusiva das

nossas peças de substituição originais, dos nossos

acessórios e acessórios especiais originais e dos nossos

sacos de aspiração originais. Deste modo, poderá

assegurar uma longa vida útil, bem como uma qualidade

permanentemente elevada do rendimento de limpeza do

A u tilização de peças de substituição, acessórios/aces-

sórios especiais e sacos de aspiração incorretos ou de

qualidade inferior pode originar danos no seu aspirador,

não abrangidos pela nossa garantia, caso estes danos

tenham sido provocados precisamente pela utilização

deste tipo de produtos.

Indicações de segurança

Este aspirador está em conformidade com as

regras técnicas reconhecidas e cumpre as

instruções de segurança aplicáveis.

Este aparelho não pode ser utilizado por

crianças a partir dos 8 anos e pessoas com

capacidades físicas, sensoriais ou mentais

reduzidas ou que não disponham de

experiência suficiente, excepto sob

vigilância ou sob instruções específicas de

utilização segura do aparelho, e desde que

entendam os perigos resultantes da

Não deixe que crianças brinquem com o

Não permita a limpeza e manutenção do

aparelho pelo utilizador a crianças sem

Sacos de plástico e películas devem ser

mantidos fora do alcance das crianças e

=> Existe perigo de asfixia!

Ligue o aspirador e coloque-o em funcionamento apenas

de acordo com a placa de características.

Nunca aspire sem o saco do filtro ou o recipiente para o

pó, nem sem o filtro de proteção do motor- e o filtro de

=> O aparelho pode ser danificado!

Nunca aspire com o bocal ou com o tubo em zonas pró-

=> Corre o perigo de se ferir!

Aquando da aspiração em escadas, o aparelho tem de

ficar sempre mais baixo em relação ao utilizador.

Não utilize o cabo de alimentação e o tubo flexível para

pegar no aspirador ou para o transportar.

Quando o cabo de ligação à rede deste aparelho é dani-

ficado, tem de ser substituído pelo fabricante, pelo ser-

viço de assistência técnica deste ou por uma pessoa

analogamente qualificada, para evitar perigos.

Retire o cabo de alimentação por completo no caso de

uma utilização superior a 30 minutos.

Para desligar o aspirador da corrente, não puxe pelo

cabo de alimentação, mas sim pela ficha.

Não deverá entalar o cabo de alimentação nem passá-lo

sobre arestas vivas.

Certifique-se de que, durante o enrolamento automático

do cabo, a ficha não é projetada contra pessoas, partes

do corpo, animais ou objetos.

=> Conduza o cabo de alimentação com o auxílio da

Antes de efectuar quaisquer trabalhos no aspirador, des-

ligue sempre a ficha da tomada.

Se o aspirador estiver danificado, não o coloque em fun-

cionamento. Em caso de anomalia, desligue a ficha da

Para evitar a ocorrência de danos, as reparações e a

substituição de peças no aspirador só podem ser efec-

tuadas pelo Serviço de Assistência Técnica autorizado.

Proteja o aspirador de intempéries e mantenha-o afasta-

do de fontes de humidade e de calor.18

Não aplicar substâncias inflamáveis ou com álcool nos

filtros (sacos de filtro, filtros de protecção do motor, fil-

tros de saída do ar, etc.).

O aspirador não é adequado para ser utilizado em obras

=> A aspiração de entulho pode danificar o aparelho.

Desligue o aparelho e retire a ficha da tomada quando

não estiver a aspirar.

No final da vida útil do aparelho deverá dar-lhe um des-

tino adequado, a fim de poder ser eliminado de acordo

com as normas em vigor.

No caso de o disjuntor disparar ao ligar o aspirador, tal

poderá dever-se ao facto de, no mesmo circuito eléctri-

co, estarem simultaneamente ligados outros electrodo-

mésticos de potência elevada.

Pode evitar-se que o disjuntor dispare, regulando o apa-

relho para o nível de potência mais baixo antes de o ligar

e seleccionando só depois um nível de potência mais

Recomendações de eliminação

A embalagem protege o aspirador contra danos durante

o transporte. Ela é feita de materiais amigos do ambien-

te, sendo, por isso, reciclável. Coloque os materiais de

embalagem de que já não precisa nos ecopontos

Os aparelhos usados contêm frequentemente materiais

com valor. Por isso, no final de vida útil do aparelho,

entregue-o ao seu vendedor ou a um centro de recicla-

gem para revalorização. Informe-se sobre os métodos

actuais de reciclagem junto de um vendedor ou nos ser-

viços municipalizados.

Eliminação de filtros e sacos de filtro

Os materiais que compõem os filtros e os sacos de filtro

são amigos do ambiente. Estes podem ser eliminados

junto com o lixo doméstico, desde que não contenham

substâncias cuja eliminação por este meio seja proibida.

Notas sobre a etiqueta energética

No caso deste aspirador trata-se de um aspirador de

Para obter a eficiência energética e classe de eficácia

de limpeza declaradas em tapetes e soalhos rijos, utilize

a escova universal comutável.

Os cálculos baseiam-se no Regulamento Delegado (UE)

n.º 665/2013 da Comissão, de 3 de maio de 2013, que

complementa a Diretiva 2010/30/UE.

Todos os procedimentos não especificados nestas ins-

truções foram executados com base na norma

DIN EN 60312-1:2014.

Especialmente apropiado para aspirar pelo de ani-

pasada. Especialmente apropiado para aspirar pelo

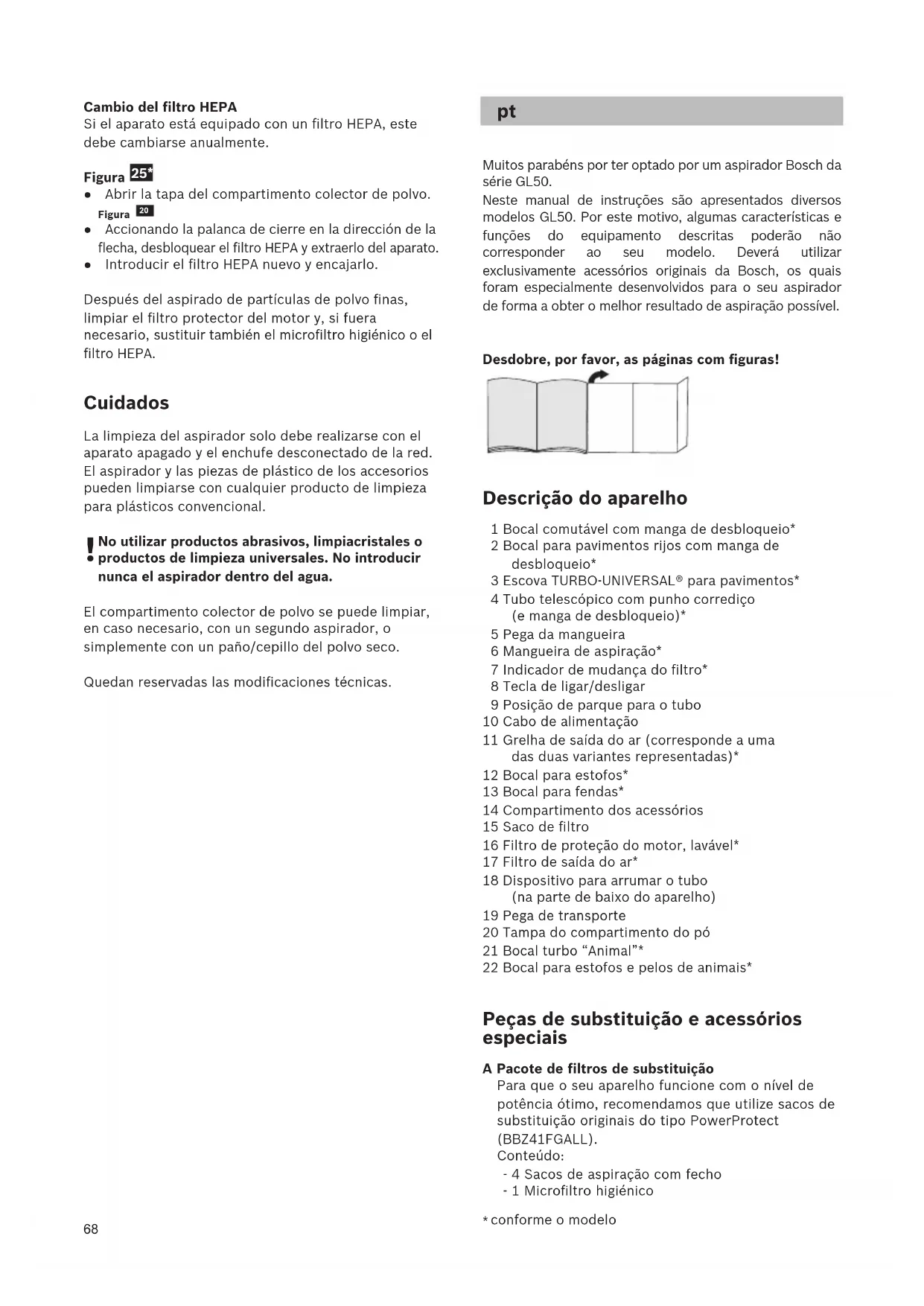

Muitos parabéns por ter optado por um aspirador Bosch da

Neste manual de instruções são apresentados diversos

modelos GL50. Por este motivo, algumas características e

funções do equipamento descritas poderão não

corresponder ao seu modelo. Deverá utilizar

exclusivamente acessórios originais da Bosch, os quais

foram especialmente desenvolvidos para o seu aspirador

de forma a obter o melhor resultado de aspiração possível.

Desdobre, por favor, as páginas com figuras!

Descrição do aparelho

1 Bocal comutável com manga de desbloqueio*

2 Bocal para pavimentos rijos com manga de

3 Escova TURBO-UNIVERSAL® para pavimentos*

4 Tubo telescópico com punho corrediço

(e manga de desbloqueio)*

6 Mangueira de aspiração*

7 Indicador de mudança do filtro*

8 Tecla de ligar/desligar

9 Posição de parque para o tubo

10 Cabo de alimentação

11 Grelha de saída do ar (corresponde a uma

das duas variantes representadas)*

12 Bocal para estofos*

13 Bocal para fendas*

14 Compartimento dos acessórios

16 Filtro de proteção do motor, lavável*

17 Filtro de saída do ar*

18 Dispositivo para arrumar o tubo

(na parte de baixo do aparelho)

19 Pega de transporte

20 Tampa do compartimento do pó

21 Bocal turbo “Animal”*

22 Bocal para estofos e pelos de animais*

Peças de substituição e acessórios

A Pacote de filtros de substituição

Para que o seu aparelho funcione com o nível de

potência ótimo, recomendamos que utilize sacos de

substituição originais do tipo PowerProtect

- 4 Sacos de aspiração com fecho

NOTA Recomendamos-lhe a utilização exclusiva dos nos-

sos sacos de aspiração originais.

O seu aparelho é um aspirador altamente eficiente,

que, em caso de utilização de sacos de aspiração de

primeira qualidade, permite obter excelentes resul-

Apenas a utilização de sacos de aspiração de pri-

meira qualidade, como, nomeadamente, os sacos de

aspiração originais da Bosch, garante o cumprimen-

to dos valores indicados na etiqueta energética EU

relativos à classe de eficiência energética, à recolha

de pó e à capacidade de retenção do pó.

Além disso, se utilizar sacos de aspiração de quali-

dade inferior (p. ex., sacos de papel), a vida útil e o

desempenho do seu aparelho podem ser afetados.

Por fim, a utilização de sacos de aspiração incorre-

tos ou de qualidade inferior pode originar danos no

Este tipo de danos não é abrangido pela nossa

Pode obter mais informações em

www.bosch-home.com/dust-bag

possibilidade de encomendar os nossos sacos de

aspiração originais.

B Filtro Hepa BBZ154HF Filtro adicional para garantir uma maior pureza do

Recomendado para pessoas que sofram de alergias.

Substituir anualmente.

C Escova TURBO-UNIVERSAL® para estofos BBZ42TB Para escovar e aspirar numa só passagem mobiliário

estofado, colchões, assentos de automóveis, etc.

Especialmente adequada para aspirar pelos de ani-

mais. O acionamento do rolo da escova é feito atra-

vés do fluxo de ar do aspirador.

Não é necessária qualquer ligação elétrica.

D Escova TURBO-UNIVERSAL® para pavimentos

BBZ102TBB Para escovar e aspirar, numa só passagem, tapetes

e alcatifas de pelo curto ou qualquer tipo de pavi-

mento. Especialmente adequada para aspirar pelos

de animais. O acionamento rolo da escova é feito

através do fluxo de ar do aspirador.

Não é necessária qualquer ligação elétrica.

E Bocal para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos

(parquete, ladrilhos, terracota,...)

F Filtro Bionic BBZ11BF Evita odores incómodos por um longo período de

Em caso de efeito enfraquecido, substitua o filtro

Número de encomenda: 468637

Antes da primeira utilização

● Abra o compartimento dos acessórios.

● Coloque o bocal para fendas e o bocal para estofos

no compartimento dos acessórios que se encontra

na tampa do aparelho.

● Feche o compartimento dos acessórios.

● Abra a tampa do compartimento do pó.

● Retire o filtro de proteção do motor do aparelho.

● Coloque o filtro Bionic sobre o filtro de proteção do

● Insira o filtro no aparelho e feche a tampa do

compartimento do pó.

Colocação em funcionamento

a)Encaixe a tubuladura da mangueira de aspiração na

abertura de sucção na tampa.

b)Para retirar a mangueira de aspiração, prima os dois

botões de encaixe e puxe a mangueira.

● Insira a pega no tubo telescópico até encaixar.

● Para desencaixar, prima a manga de desbloqueio e

retire o tubo telescópico.

● Insira o tubo telescópico na tubuladura do bocal até

● Para desencaixar, prima a manga de desbloqueio e

retire o tubo telescópico.

● Deslocando o punho corrediço no sentido da seta,

desbloqueie o tubo telescópico e ajuste o

comprimento pretendido.

● Pegue no cabo de alimentação pela ficha, puxe-o

para fora até ao comprimento desejado e ligue a

Figura Ligar/desligar

● Ligue e desligue o aspirador, premindo o botão de

Figura Regular a potência de sucção

Ao rodar o botão regulador no sentido da seta, pode

regular a potência de sucção desejada, sem ter de

Gama de baixa potência =>

Para aspirar materiais

sensíveis, p. ex., cortinas.

970 Gama de potência média =>Para a limpeza diária em caso de sujidade reduzida.Gama de elevada potência =>Para a limpeza de pavimentos robustos, pavimentos rijos e em caso de forte sujidade. Aspiração

! Atenção:Os bocais para pavimentos estão sujeitos a umdeterminado desgaste em função das característicasdo seu pavimento rijo (p. ex., ladrilhos ásperos,rústicos). Por este motivo, deve verificarregularmente a sola de passagem do bocal. Solasdesgastadas e afiadas podem causar danos empavimentos rijos sensíveis, como parquete oulinóleo. O fabricante não se responsabiliza poreventuais danos causados por um bocal desgastado.Figura Ajustar o bocal:Tapetes e alcatifas =>Pavimentos lisos =>Figura ● Retire o bocal para fendas ou o bocal para estofosdo compartimento dos acessórios, que se encontrana tampa do aparelho.Figura Aspirar com acessóriosInsira os bocais no tubo de aspiração ou na pega,conforme necessário:a)Bocal para fendas para aspirar fendas e cantos, etc.b)Bocal para estofos para aspirar mobiliário estofado,cortinas, etc.c)Bocal para pavimentos rijospara aspirar pavimentos rijos (tijoleira, parquete, etc.) ● Insira o tubo telescópico na tubuladura do bocalpara pavimentos rijos até encaixar.● Para desencaixar, prima a manga de desbloqueio eretire o tubo telescópico.Figura ´Bocal profissional para estofos● Para a limpeza intensiva de mobiliário estofado(inserir na pega ou no tubo de aspiração, conformenecessário).● Para efetuar a limpeza, basta aspirar com o bocalprofissional para estofos com a pega.Figura ● Depois de os utilizar, volte a colocar os bocais parafendas ou para estofos no compartimento dosacessórios, que se encontra na tampa do aparelho.Escova TurboSe o aparelho estiver equipado com uma escova Turbo,consulte o manual de instruções que acompanha amesma para indicações sobre a utilização e amanutenção. 10

● Se interromper a aspiração por pouco tempo, pode

utilizar o dispositivo de parque para o tubo,

localizado na parte traseira do aparelho.

● Depois de desligar o aparelho, insira o gancho,

localizado no bocal para pavimentos, na reentrância

existente na parte traseira do aparelho.

Para vencer obstáculos como, p. ex., escadas, também

pode transportar o aparelho pela pega.

● Desligue a ficha da tomada.

o cabo de alimentação, soltando-o

seguida (o cabo enrola-se automaticament

guardar/transportar o aparelho, pode utilizar o

ubo na base do aparelho.

ão: desligue o aparelho ant

esmo que este ainda não

esteja cheio. Neste caso, o tipo de material aspirado

necessária a substituição.

Certifique-se de que o bocal, o t

mangueira não estão entupidos, uma vez que t

Figura Abrir a tampa

a)Feche o saco de filtro puxando pela linguet

b)Insira o novo saco de filtro no suporte até ao

ão: a tampa só fecha com o saco de pó colocado.

Limpar o filtro de proteção do motor

● Retire o filtro de proteção do motor do aparelho, no

● Separe o filtro de proteção do motor e o filtro Bionic.*

● Limpe o filtro de proteção do motor, sacudindo-o.

● Em caso de forte sujidade, o filtro de proteção do

motor deve ser lavado. Deixe o filtro secar durante,

pelo menos, 24 horas.

Atenção: o filtro Bionic não pode entrar em contacto

com a água, pois tal afeta o funcionamento do filtro.

● Após a limpeza, se necessário, coloque o filtro Bionic

sobre o filtro de proteção do motor e insira ambos os

filtros no aparelho.

● Feche a tampa do compartimento do pó.

Substituir o filtro Bionic

Se o seu aparelho estiver equipado com um filtro

Bionic, este deverá ser substituído em caso de efeito

enfraquecido (após aprox. 1 ano).

● Abra a tampa do compartimento do pó.

● Retire o filtro de proteção do motor com o filtro

● Retire o filtro Bionic usado do filtro de proteção do

● Coloque o filtro Bionic sobre o filtro de proteção do

● Insira os filtros no aparelho e feche a tampa do

compartimento do pó.

● É necessário voltar a inserir o filtro de proteção do

motor no aparelho, mesmo que já não pretenda

utilizar o filtro Bionic.

Substituir o filtro de saída do ar

Substituir o microfiltro higiénico

Quando substituir: sempre que utilizar um novo pacote

de filtros de substituição.

● Coloque o suporte do filtro no aparelho e encaixe-o.

Substituir o filtro Hepa

Se o seu aparelho estiver equipado com um filtro Hepa,

este deverá ser substituído todos os anos.

● Pressionando a alavanca de fecho no sentido da seta,

desbloqueie o filtro Hepa e retire-o do aparelho.

● Coloque o novo filtro Hepa e encaixe-o.

Depois de aspirar partículas finas de pó, limpe o filtro

de proteção do motor e, se necessário, substitua o

Antes de limpar o aspirador, deverá desligá-lo e retirar

a ficha da tomada. O aspirador e os acessórios de

plástico podem ser tratados com os produtos usuais

para a limpeza de plásticos.

Não utilize produtos abrasivos, limpa-vidros ou

produtos lava-tudo. Jamais introduza o aspirador

Em caso de necessidade, o compartimento do pó pode

ser aspirado com um outro aspirador ou ser

simplesmente limpo com um pano do pó/pincel.

O fabricante reserva-se o direito de proceder a

quaisquer alterações técnicas.Ανταλλακτικά και ειδικός εξοπλισµός

Este aparelho está marcado em conformidade com a

mentos eléctricos e electrónicos (waste electrical and

electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um

sistema de recolha e valorização dos equipamentos

usados válido em todos os Estados Membros da União

PT Condições de Garantia

Para este aparelho são válidas as condições de

garantia emitidas pela nossa representação no

pais da aquisição. Mais detalhes poderão ser

facultados pelo revendedor onde foi adquirido o

Para recorrer aos serviços de garantia é

imprescindivel a apresentacão da Factura de

Compra e bem assim, do documento de Garantia.

ES Condiciones de garantia
