MANUAL DE UTILIZADOR GI14DA65 SIEMENS

Instruções de segurança

Instruções sobre reciclagem 60

O fornecimento inclui 61

Temperatura ambiente,

ventilação e profundidade

Local da instalação 62

Ligar o aparelho 62

Familiarização com o aparelho 63

Ligar o aparelho 63

Regular a temperatura 64

Função de alarme 64

Zona de congelação 65

Congelação e conservação 65

Congelação de alimentos

Descongelação dos alimentos 68

Como poupar energia 70

Ruídos de funcionamento 71

Eliminação de pequenas

Assistência Técnica 72el Πίνακας περιεχομένων

próximo a focos activos de calor tales

compartimento superior. Dado que

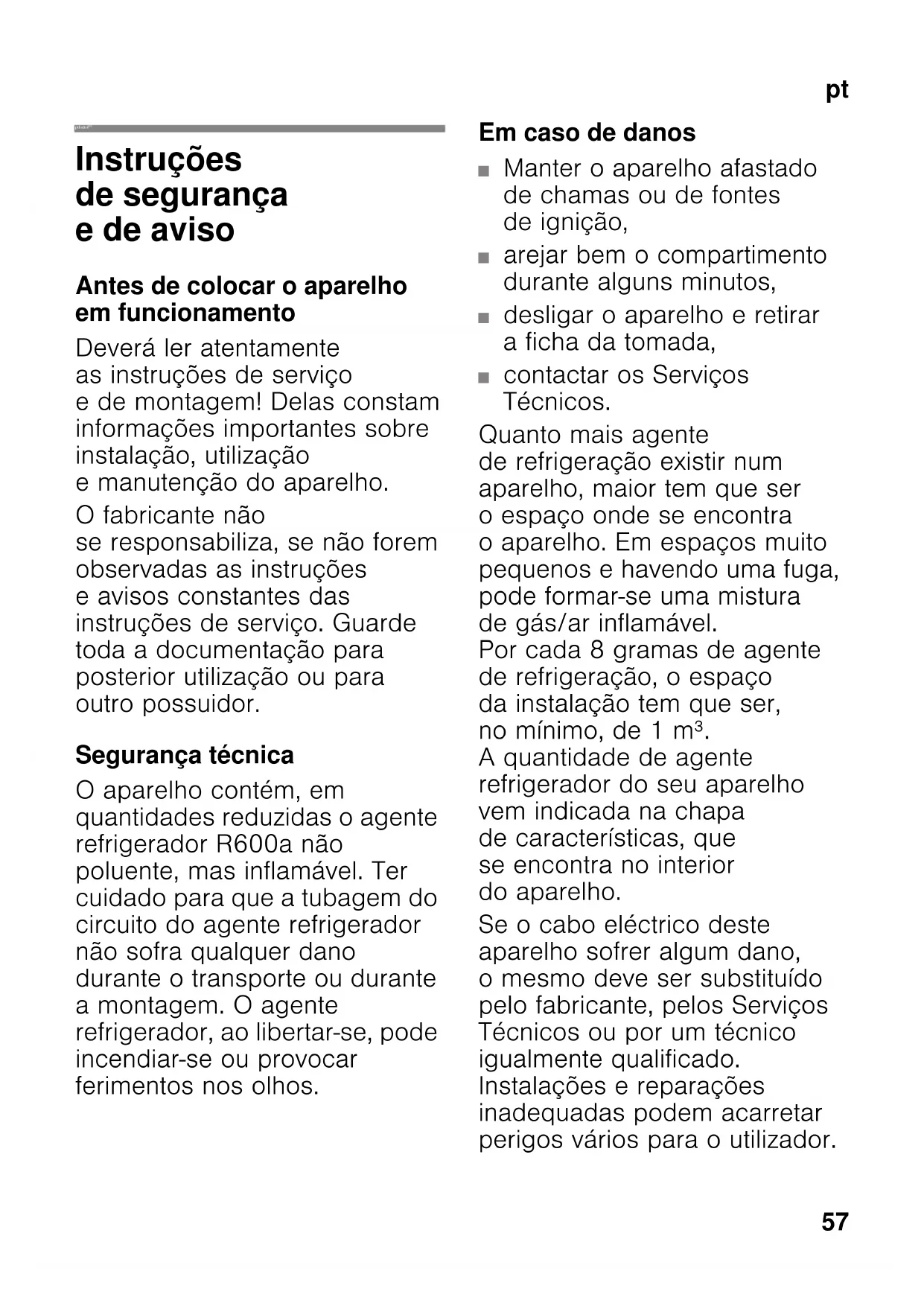

ptInstruções de serviço

Antes de colocar o aparelho

Deverá ler atentamente

as instruções de serviço

e de montagem! Delas constam

informações importantes sobre

instalação, utilização

e manutenção do aparelho.

se responsabiliza, se não forem

observadas as instruções

e avisos constantes das

instruções de serviço. Guarde

toda a documentação para

posterior utilização ou para

O aparelho contém, em

quantidades reduzidas o agente

refrigerador R600a não

poluente, mas inflamável. Ter

cuidado para que a tubagem do

circuito do agente refrigerador

não sofra qualquer dano

durante o transporte ou durante

a montagem. O agente

refrigerador, ao libertar-se, pode

incendiar-se ou provocar

ferimentos nos olhos.

■ arejar bem o compartimento

durante alguns minutos,

■ desligar o aparelho e retirar

■ contactar os Serviços

de refrigeração existir num

aparelho, maior tem que ser

o espaço onde se encontra

o aparelho. Em espaços muito

pequenos e havendo uma fuga,

pode formar-se uma mistura

de gás/ar inflamável.

Por cada 8 gramas de agente

de refrigeração, o espaço

da instalação tem que ser,

A quantidade de agente

refrigerador do seu aparelho

vem indicada na chapa

de características, que

se encontra no interior

Se o cabo eléctrico deste

aparelho sofrer algum dano,

o mesmo deve ser substituído

pelo fabricante, pelos Serviços

Técnicos ou por um técnico

igualmente qualificado.

Instalações e reparações

inadequadas podem acarretar

perigos vários para o utilizador.pt

As reparações no aparelho só

devem ser efectuadas pelo

fabricante, pelos Serviços

Técnicos ou por um técnico

igualmente qualificado.

Só devem ser utilizadas peças

originais do fabricante. Só com

estas peças o fabricante pode

garantir que elas satisfazem as

exigências de segurança.

Uma extensão do cabo

de ligação à rede só pode ser

adquirida através dos Serviços

(por ex. aquecedores,

aparelhos eléctricos para

fazer gelados, etc.). Perigo de

■ Nunca descongelar nem

limpar o aparelho com um

aparelho de limpeza a vapor!

O vapor pode atingir os

componentes eléctricos e

provocar um curto-circuito.

Perigo de choque elétrico!

■ Não utilizar quaisquer

objectos pontiagudos ou de

arestas vivas para eliminar

gelo simples ou em camadas.

Poderá, com isso, danificar a

refrigerador. O agente

refrigerador, ao libertar-se,

pode incendiar-se ou

provocar ferimentos nos

■ Não guardar no aparelho

propulsores (por ex. latas de

spray) e produtos explosivos.

■ Não utilizar rodapés, gavetas,

desligar a ficha da tomada ou

o fusível de segurança. Puxar

pela ficha e não pelo cabo

percentagem só pode ser

guardado no aparelho, se em

recipiente hermeticamente

fechado e em posição

■ Ter cuidado para não sujar as

peças de plástico e o vedante

da porta com óleo ou

gordura. As peças de plástico

e o vedante da porta podem,

de contrário, tornar-se

■ Nunca tapar ou obstruir as

grelhas de ventilação do

■ Evitar riscos para crianças e

pessoas susceptíveis:

Susceptíveis a riscos estão as

crianças e as pessoas com

limitações físicas, psíquicas

ou mentais, bem como

pessoas que não tenham

conhecimentos suficientes

sobre o comando seguro do

Certifique-se de que crianças

e pessoas susceptíveis

compreenderam os riscos

Uma pessoa responsável pela

segurança deve instruir e

supervisionar crianças e

pessoas susceptíveis a riscos.

Só permitir a utilização do

aparelho a crianças com mais

Supervisionar as crianças em

caso de trabalhos de limpeza

Nunca deixe que crianças

brinquem com o aparelho.

■ Não guardar na zona de

congelação líquidos em

provocadas pelo frio!

■ Deverá evitar o contacto

prolongado das mãos com os

provocadas pelo frio!

■ Não deixar a embalagem

ao alcance de crianças.

Perigo de asfixia provocado

por cartões dobráveis

■ O aparelho não é um

brinquedo para crianças!

■ No caso de aparelhos com

do alcance das crianças!pt

Determinações gerais

O aparelho destina-se

■ à congelação de alimentos,

■ à preparação de gelo.

Este aparelho está preparado

para utilização doméstica

em casas particulares e para

o ambiente doméstico.

O aparelho está protegido

contra interferências, de

acordo com a directiva

O circuito de frio foi testado

quanto à sua estanquidade.

Este produto corresponde

às determinações sobre

segurança em vigor para

aparelhos eléctricos

O aparelho foi concebido para

ser utilizado até a uma altitude

de 2000 metros acima do nível

* Reciclagem da embalagem

A embalagem protege o seu aparelho

de danos no transporte. Os materiais

utilizados não são poluentes e são

reutilizáveis. Proceda à reciclagem

da embalagem de forma compatível

com o meio ambiente.

Junto do seu Agente ou dos Serviços

Municipalizados poderá informar-se

sobre os procedimentos actuais

* Reciclagem dos aparelhos

Os aparelhos antigos não são lixo sem

qualquer valor! Através duma reciclagem

compatível com o meio ambiente,

podem ser recuperadas matérias primas

Este aparelho está marcado em

conformidade com a Directiva

2012/19/UE relativa aos

resíduos de equipamentos

electrical and electronic

A directiva estabelece o quadro

para a criação de um sistema de

recolha e valorização dos

equipamentos usados válido em

todos os Estados Membros da

Em aparelhos fora de serviço

1. Desligar a ficha da tomada.

2. Cortar o cabo eléctrico e afastá-lo

do aparelho com a respectiva ficha.

3. Não retirar as prateleiras

e os recipientes, para evitar que

as crianças trepem com a ajuda

4. Não deixar que as crianças brinquem

com o aparelho fora de serviço.

Os aparelhos de frio contêm agente

refrigerador e, no isolamento, gases.

O agente refrigerador e os gases devem

ser eliminados correctamente. Ter

cuidado para não danificar a tubagem

do agente refrigerador até à sua

reciclagem correcta.

O fornecimento inclui

Depois de desembrulhar o aparelho, há

que verificar todas as peças quanto

eventuais danos de transporte.

Para reclamações, dirija-se ao Agente,

onde comprou o aparelho ou à nossa

Assistência Técnica.

O fornecimento é constituído pelas

■ Aparelho de Embutir

■ Equipamento (dependente do

■ Saco com material para a montagem

■ Instruções de serviço

■ Instruções de montagem

■ Folheto sobre Assistência Técnica

■ Anexo sobre garantia

■ Informações sobre consumo de

O aparelho foi concebido para uma

determinada classe climática.

Dependendo da classe

climática, o aparelho pode funcionar

com as seguintes temperaturas

A classe climática encontra-se na chapa

de características, Fig. (.

O aparelho está completamente

da classe climática SN for operado

a temperaturas ambientes mais baixas,

podem ser excluídos danos no mesmo

até uma temperatura de +5 °C.

SN +10 °C até 32 °C N +16 °C até 32 °C ST +16 °C até 38 °C T +16 °C até 43 °Cpt

O ar na parte de trás do aparelho

é aquecido. O ar aquecido

tem que poder ser expelido sem

impedimentos. De contrário, a máquina

de frio tem que trabalhar mais. Isto

aumentará o consumo de energia. Por

isso: Não tapar nem obstruir as

aberturas de ventilação!

Profundidade do nicho

Recomenda-se um nicho com 560 mm

de profundidade para o aparelho. Se

a profundidade do nicho for menor

de energia aumenta ligeiramente.

O aparelho deve ser instalado em local

seco e arejado. O local da instalação

não deve estar sujeito à acção directa

dos raios solares nem estar perto

de qualquer fonte de calor, como um

fogão, um aquecedor, etc. Se for

inevitável a instalação junto de uma

fonte de calor, deverá utilizar uma placa

isoladora adequada ou manter as

seguintes distâncias mínimas em

relação à fonte de calor:

■ Em relação a fogões eléctricos

■ Em relação a fogões a óleo ou a

Depois do aparelho estar instalado,

dever-se-á esperar, pelo menos, 1 hora,

antes de pôr o aparelho a funcionar.

Durante o transporte, pode acontecer

que o óleo existente no compressor se

tenha infiltrado no sistema de frio.

Antes da primeira colocação em

funcionamento, deverá limpar o interior

do aparelho (ver «Limpeza do

A tomada deve situar-se junto do

aparelho e ficar facilmente acessível,

depois da instalação do aparelho.

O aparelho corresponde à classe

de protecção I. Ligar o aparelho

a uma tomada de corrente alterna

de 220–240 V/50 Hz instalada

de acordo com as normas e com fio

de terra. A tomada de corrente tem

que estar protegida por um fusível de

No caso de aparelhos, que vão

funcionar em países fora da Europa, há

que verificar, se a tensão e o tipo de

energia indicados coincidem com

os valores da sua instalação doméstica.

Estas indicações constam da placa

de características, Fig. (pt

Favor desdobrar a última página com as

ilustrações. Estas instruções de serviço

aplicam-se a vários modelos.

O equipamento dos vários modelos

São, por isso, possíveis diferenças nas

a tecla fica iluminada. Ao premir a tecla

de alarme 4, o alarme de temperatura

é desligado. A indicação de alarme

5 está iluminada até que o aparelho

atinja a temperatura regulada.

De fábrica, recomendamos a regulação

para um valor médio.

1-5 Elementos de comando

6 Grelha de congelação

1 Regulador de temperatura

na zona de congelação.

Ela só fica iluminada, se

a supercongelação estiver

Serve para desligar o aviso

sonoro (ver capítulo «Função de

5 Indicação de alarm

demasiado alta na zona

Ela apaga-se, se a zona

de congelação tiver atingido

a temperatura regulada.pt

■ As áreas frontais do exterior

do aparelho ficam parcial

e ligeiramente aquecidas, o que

impede a formação de condensação

na zona do vedante da porta.

■ Se não conseguir abrir a porta da

zona de congelação, imediatamente

após a ter fechado, deverá aguardar

um momento até que seja

compensado o vácuo formado

■ Devido ao sistema de frio, as grelhas

de congelação podem ficar

rapidamente cobertas de gelo em

vários pontos. Isto não tem qualquer

influência no funcionamento ou no

A descongelação só é necessária, se

houver formação de gelo em toda

a superfície da grelha de congelação,

com uma espessura superior a 5 mm.

Regular a temperatura

Regular o regulador de temperatura

1 com o auxílio duma moeda. Valores

mais altos produzem temperaturas mais

O alarme de temperatura dispara,

quando a temperatura está demasiado

alta na zona de congelação

e os alimentos correrem em perigo.

O alarme pode disparar sem perigo

■ na colocação do aparelho em

■ quando se coloca grande quantidade

de alimentos frescos,

■ no caso da porta da zona

de congelação estar demasiado

Não voltar a congelar alimentos

descongelados ou que iniciaram

a descongelação. Só depois

de cozinhados, é que estes alimentos

podem voltar a ser congelados.

Não utilizar mais o prazo máximo

A Indicação de alarm 5 está iluminada,

se a zona de congelação tiver uma

temperatura demasiado elevada. Os

As indicações sobre capacidade útil

estão indicadas na placa

de características do seu aparelho.

a capacidade de congelação

Para se arrumar a quantidade máxima

de alimentos congelados, podem ser

retirados todos os elementos

do equipamento dispensáveis. Os

alimentos podem, então, ser colocados

directamente sobre as prateleiras

e empilhados sobre a base da zona

Retirar os elementos de equipamento

Puxar todas as gavetas de congelados

até prender, elevar à frente e retirar.

■ Para a conservação de alimentos

■ Para produção de cubos de gelo.

■ Para congelação de alimentos.

É importante verificar, se a porta da zona

de congelação fica bem fechada. Com

a porta aberta, os alimentos

descongelam. O compartimento

de congelação forma muito gelo. Além

disso: Verifica-se um desperdício

de energia, devido ao seu consumo

Os dados sobre a capacidade máxima

de congelação em 24 horas podem ser

encontrados na chapa

■ A embalagem não deve estar

■ Dar atenção à data de validade.

■ A temperatura na arca congeladora

da loja deve ser de -18 °C ou inferior.

■ Se possível, transportar os alimentos

ultracongelados num saco

térmico e arrumá-los rapidamente

na zona de congelação.pt

Ao arrumar alimentos, ter

■ Maior quantidade de alimentos deve,

de preferência, ser congelada

na prateleira superior. Aí, os alimentos

serão congelados de forma

especialmente rápida e,

consequentemente, mais cuidadosa.

■ Colocar os alimentos com a sua

maior superfície assente sobre

Alimentos já congelados não devem

entrar em contacto com os alimentos

frescos, na fase de congelação. Se

for necessário, transfira os alimentos

já completamente congelados para

as outras gavetas de congelados.

Conservação de alimentos

Inserir as gavetas de congelados até ao

encosto para garantir uma correcta

de alimentos frescos

Para congelação, deverá utilizar sempre

alimentos frescos e em perfeito estado.

Para que o valor nutricional, o aroma

e a cor se mantenham o melhor

possível, os legumes devem ser

branqueados, antes da sua congelação.

No caso de beringelas, pimentos,

courgetes e espargos não é necessário

Nas livrarias poderá encontrar literatura

sobre congelação e branqueamento.

Cuidado para que os alimentos

a congelar não entrem em contactos

com os alimentos já congelados.

■ Alimentos adequados para

Bolos, peixe e frutos do mar, carne,

caça, aves, legumes, fruta, ervas

aromáticas, ovos sem casca,

lacticínios, como queijo, manteiga

e requeijão, refeições prontas e restos

de comida, como sopas, guisados,

peixe e carne cozinhados, refeições

com batata, souflés e doces.

■ Alimentos não adequados para

rabanetes, ovos com casca, uvas,

maças inteiras, peras e pêssegos,

ovos bem cozidos, iogurt, leite gordo,

natas azedas, crème fraîche

Embalagem dos alimentos

Embalar os alimentos hermeticamente,

para que não percam o sabor nem

1. Introduzir os alimentos

2. Expelir o ar para o exterior.

3. Fechar a embalagem

4. Etiquetar a embalagem

com o conteúdo e a data

Adequado como embalagem:

Película de plástico, manga

de polietileno, folha de alumínio, caixas

próprias para congelação.

Estes produtos encontram-

se à venda no comércio

Inadequado como embalagem:

adesiva resistente ao frio, entre outros.

Sacos e mangas de película

de polietileno podem ser fechados com

um aparelho próprio.

Com uma temperatura de -18 °C:

■ Peixe, charcutaria, refeições prontas,

Os alimentos devem congelar

até ao núcleo o mais rapidamente

possível, para que conservem vitaminas,

valores nutritivos, aspecto e sabor.

Ligue a supercongelação algumas horas

antes de inserir os alimentos no

aparelho, para evitar uma subida

indesejada da temperatura.

Em geral, são suficientes 4–6 horas

Depois de ligado, o aparelho trabalha

continuamente e na zona de congelação

é atingida uma temperatura muito baixa.

Se tiver que ser utilizada a capacidade

máxima de congelação,

a supercongelação deve ser activada

24 horas antes da colocação dos

Pequenas quantidades de alimentos (até

Premir a tecla «super» 3.

Se a supercongelação estiver activada,

a tecla fica iluminada.

A supercongelação desliga

automaticamente, após 2½ dias.

Dependendo do tipo e da fim a que se

destina o alimento, podem ser

escolhidas as seguintes possibilidades:

■ à temperatura ambiente

ventilação de ar quente

Não voltar a congelar alimentos

descongelados ou que iniciaram

a descongelação. Só depois

de cozinhados, é que estes alimentos

podem voltar a ser congelados.

Não utilizar mais o prazo máximo

de conservação dos alimentos.

(não existente em todos os modelos)

Calendário de congelação

Para evitar a redução da qualidade dos

alimentos congelados, não ultrapasse

o tempo de conservação. Os símbolos

junto aos alimentos indicam, em meses,

o prazo máximo de conservação

permitido para os alimentos. Tenha em

atenção a data de fabrico e de validade

dos alimentos ultracongelados,

adquiridos no comércio.

1. Encher a cuvete do gelo até ¾ com

água potável e colocá-la na zona

2. Se a cuvete estiver agarrada, utilizar

apenas um objecto rombo para

a soltar (cabo de uma colher).

3. Para soltar os cubos de gelo, colocar

a cuvete sob água corrente e trocê-la

Fig. &/A Em caso de falha de energia ou de

anomalia, o acumulador de frio retarda

o aquecimento dos alimentos

guardados. O tempo máximo

de conservação é alcançado, se

o acumulador de frio for colocado

directamente sobre os alimentos

O acumulador de frio pode, também, ser

retirado para a manutenção temporária

de frio de alimentos, por ex. numa mala

é adequada para guardar acumuladores

homogeneamente os alimentos

a congelar na bandeja para frutos de

baga e deixar congelar durante cerca

de 10 a 12 horas. Depois, colocar os

alimentos num saco de congelação

ou recipiente. Para descongelar,

espalhar novamente os alimentos

congelados, colocando-os

A máquina de frio desliga.

Desactivar o aparelho

Se o aparelho não for utilizado por um

longo período de tempo:

1. Desligar o aparelho.

2. Desligar a ficha da tomada ou os

3. Limpar o aparelho.

4. Deixar a porta do aparelho aberta.

Activar a supercongelação cerca de

4 horas antes da descongelação,

para que os alimentos atinjam uma

temperatura muito baixa e, assim,

possam ficar à temperatura ambiente

1. Conservar as gavetas com

os alimentos num local fresco.

Colocar o acumulador de frio (se fizer

parte do equipamento) sobre

2. Desligar o aparelho.

3. Retirar a ficha da tomada e desligar

4. Para acelerar o processo

de descongelação, colocar duas

panelas de água quente dentro

do aparelho e sobre uma base

própria para panelas. Fechar a porta

do aparelho para que o calor da água

não se perca. Fig. '

5. Com um pano ou uma esponja,

apanhar a água da descongelação.

6. Passar a zona de congelação com um

7. Voltar a ligar o aparelho.

■ Não utilizar quaisquer produtos

de limpeza e solventes com teor

abrasivo, de cloro ou ácidos.

■ Não utilizar esponjas abrasivas

ou ásperas. Nas superfícies metálicas

poderia formar-se corrosão.

■ Não lavar prateleiras nem recipientes/

gavetas na máquina de lavar loiça. As

peças podem ficar deformadas.

1. Antes da limpeza, desligar o aparelho.

2. Desligar a ficha da tomada ou os

3. Retirar os alimentos e colocá-los em

de frio (se existente) sobre

4. Aguardar até a camada de gelo

5. Limpar o aparelho com um pano

macio, água morna e um produto

de limpeza neutro. A água de limpeza

não pode entrar na iluminação nem

escorrer pelo furo de escoamento

para a zona de evaporação.

6. Limpar o vedante da porta só com

água limpa e depois secar bem.

7. Depois da limpeza: Ligar novamente

o aparelho e colocá-lo em

8. Voltar a colocar os alimentos no

■ Instalar o aparelho em local seco

e arejado! O aparelho não deve estar

directamente sujeito à acção dos

raios solares, nem próximo duma

fonte de calor (por ex. radiadores,

Se necessário, utilizar uma placa

■ Seleccionar um nicho com 560 mm

Um nicho com profundidade menor

provoca um aumento no consumo

■ Não tapar as aberturas de ventilação.

■ Para evitar que os alimentos

comecem rapidamente a aquecer,

devido a uma falha de energia ou a

uma anomalia, deverá colocar

o acumulador de frio na gaveta

superior, directamente sobre os

■ Abrir a porta do aparelho o mínimo

Quanto menos tempo a porta estiver

aberta, menor é a formação de gelo

nas grelhas de congelação.

■ Para a descongelação, coloque os

alimentos congelados na zona de

refrigeração e aproveite o frio dos

alimentos congelados para

a refrigeração dos alimentos.

■ Descongelar, regularmente, a camada

de gelo na zona de congelação.

Uma camada de gelo na zona

de congelação dificulta a transmissão

de frio aos alimentos e aumenta

o consumo de energia.pt

■ Para evitar um maior consumo de

electricidade, limpar a parte traseira

do aparelho de vez em quando.

■ A disposição dos elementos do

equipamento não tem influência sobre

o consumo energético do aparelho.

Ruídos absolutamente normais

Os motores trabalham (por ex.

agregados de frio, ventilador).

semelhantes a água a borbulhar ou sus

O agente de refrigeração está a circular

O aparelho está desnivelado

Alinhar o nicho de montagem com a

ajuda de um nível de bolha de ar. Para

isso, utilizar os pés roscáveis do nicho

ou colocar qualquer objecto rijo por

Recipientes e prateleiras abanam ou

Verificar as peças removíveis e voltar

a colocá-las no lugar.

Garrafas ou outros recipientes tocam-

Afastar os recipientes ligeiramente entre

Eliminação de pequenas anomalias

Antes de pedir a intervenção dos Serviços Técnicos:

Deverá verificar, se você mesmo não poderá eliminar a anomalia, com a ajuda das

indicações seguintes.

O cliente terá sempre que suportar os custos do nosso técnico, mesmo durante

o período de garantia!

Anomalia Causa possível Ajuda

Nenhuma indicação está

Falha de energia; os fusíveis

dispararam; a ficha não está

bem ligada na tomada.

Ligar a ficha à tomada. Verificar, se há

corrente na instalação doméstica, controlar

Maior frequência na abertura

da porta do aparelho.

Não abrir a porta sem necessidade.

As aberturas de ventilação

Afastar os obstáculos.

quantidade de alimentos

Não ultrapassar a capacidade máxima

de Assistência que acompanha o aparel

ho, encontrará o Posto de Assistência

Técnica da sua zona de residência. Por

favor, indique aos Serviços Técnicos

o número de produto (E-Nr.) e o número

de fabrico (FD) do seu aparelho.

Pode encontrar estas indicações

na chapa de características. Fig. (

Indicando o n.º de produto e o n.º

de fabrico, evitará deslocações

desnecessárias. Assim, irá evitar custos

Ordem de reparação e apoio

em caso de anomalias

Os dados para contacto com todos os

países encontram-se no índice dos

Serviços Técnicos anexo.

Anomalia Causa possível Ajuda

Soa o aviso alarme acústico

e a respectiva indicação

Na zona de congelação está

Para desligar o aviso sonoro e o piscar

da indicação, premir a tecla 4 «alarm».

A porta do aparelho está

Fechar a porta do aparelho.

As aberturas para ventilação

Verificar a ventilação.

Não ultrapassar a capacidade máxima
