Marca	Electrolux
Modelo	ECN30105W
Tipo de produto	Congelador de arca
Volume bruto	304 litros
Volume líquido	300 litros
Altura	87,6 cm
Largura	105 cm
Profundidade	66,5 cm
Peso	62 kg
Consumo de energia	0,956 kWh/24h
Capacidade de congelação	17 kg/24h
Tempo de autonomia	32 horas
Potência nominal	85 W
Tensão de alimentação	230-240 V
Classe climática	SN, N, ST, T
Refrigerante	R600a (isobutano)
Funções principais	Congelação super (Super Freeze), alarme sonoro e visual, regulação termostática
Iluminação interior	Lâmpada máx. 15 W
Acessórios fornecidos	Cestos de armazenamento, fechadura de segurança, raspador de gelo
Manutenção e limpeza	Descongelamento manual, limpeza com pano macio e detergente neutro
Segurança	Fecho com chave, válvula de reabertura, vedação hermética
Reparabilidade	Reparação exclusivamente pelo serviço autorizado Electrolux

Perguntas frequentes - ECN30105W ELECTROLUX

Como ajustar a temperatura do congelador?

Rode o botão do termóstato no sentido dos ponteiros do relógio para uma temperatura mais baixa, ou no sentido contrário para uma temperatura menos baixa.

Para que serve a função Super Freeze?

A função Super Freeze permite congelar uma grande quantidade de alimentos frescos (mais de 3-4 kg). Active-a 24 horas antes pressionando o botão D; o indicador amarelo acende. Ela para automaticamente após 52 horas.

Por que o alarme sonoro dispara?

O alarme sonoro dispara se a temperatura interior estiver muito alta (tampa aberta por muito tempo, introdução de produtos frescos, ou falha). Pressione o botão D para parar. O indicador vermelho permanece aceso enquanto a temperatura não estiver suficientemente baixa.

Como descongelar o congelador?

Desligue o aparelho, retire os alimentos, deixe a tampa aberta. Desobstrua o dreno de água de descongelamento e recolha a água. Use o raspador fornecido para remover o gelo. Não use objetos cortantes. Seque o interior antes de religar.

Como limpar o interior do congelador?

Desligue o aparelho, retire os cestos. Limpe com um pano húmido e água quente com um detergente suave sem perfume. Não use produtos abrasivos ou aromatizados.

O que fazer se a tampa não fechar corretamente?

Verifique se nenhum pacote de alimentos ou acumulação de gelo impede o fecho. Limpe a vedação se estiver suja ou pegajosa. Certifique-se de que o congelador está nivelado.

Como mudar a lâmpada interior?

Desligue o aparelho. Retire a lâmpada defeituosa e substitua por uma lâmpada nova com potência máxima de 15 W. Reconecte o aparelho.

Qual é a capacidade de congelação em 24 horas?

O congelador pode congelar até 17 kg de alimentos frescos em 24 horas.

Quais são as precauções de segurança importantes?

Não consuma cubos de gelo imediatamente após a saída (risco de queimaduras de frio). Não deixe crianças brincar dentro. Não armazene garrafas cheias (risco de explosão). Não coloque o aparelho sobre o cabo de alimentação.

O que fazer em caso de falha de energia?

Não abra a tampa. Os alimentos permanecem congelados até 32 horas (conforme especificações). Se a falha durar mais tempo, consuma rapidamente os alimentos descongelados ou recongele após cozinhar.

MANUAL DE UTILIZADOR ECN30105W ELECTROLUX

Bem-vindo ao mundo da Electrolux

Obrigada por seleccionar um produto de qualidade superior da Electrolux, que lhe irá proporcionar muitos momentos de prazer no futuro. A ambição da Electrolux é oferecer uma vasta variedade de produtos de qualidade que possam tornar a sua vida mais confortável. Encontra alguns exemplos na capa deste manual. Leia atentamente este manual para poder usufruir de todos os benefícios do seu novo equipamento. Podemos prometer-lhe desde já um serviço de qualidade superior. Boa sorte!

Os simbolos seguintes sao usados neste manual do utilizador:

Informações importantes sobre a sua segurança pessoal e informações sobre com evitar danificar o equipamento

Informações gerais e conselhos

Informações ambientais

Eliminaçao

Ao assegurar-se de que este produto é eliminado correctamente, ajuda a prevenir potenciais consequencias graves para o ambiente e para a saúde humana. O símbolo no produto indica que este nao pode ser tratado como resíduo doméstico, mas que deve ser removido para um local apropriado para reciclagem das partes eléctricas e electrónicas. Para mais informações sobre reciclagem deste produto, contacte com o representante local de reciclagem e disposição de resíduos domésticos ou com o fornecedor onde adquiriu o equipamento.

Conteúdo

Informações de segurança .....37

Descrição do produto ....37

Painel de controlo ....38

Instalaçao ....38

Primeira utilização ....38

Desligar o congelador ....39

Uso diário ....39

Ajuste da temperatura ....39

Função Super Freeze .....39

Alarme ....38

Cestos de conservação ....39

Fecho de segurança....40

Abrir e fechar a tampa ....40

Cuidado e limpeza ....40

Descongelar o congelador ....40

Limpeza 40

Quando nao estiver a ser usado ....41

Mudar a lâmpada 41

Conselhos e informações importantes ....41

Alimentos congelados ....41

Conservação de alimentos 41

No caso de uma falha de energia ou avaria ....42

O que fazer se....42

Service ou reparação ....43

Dados técnicos .....44

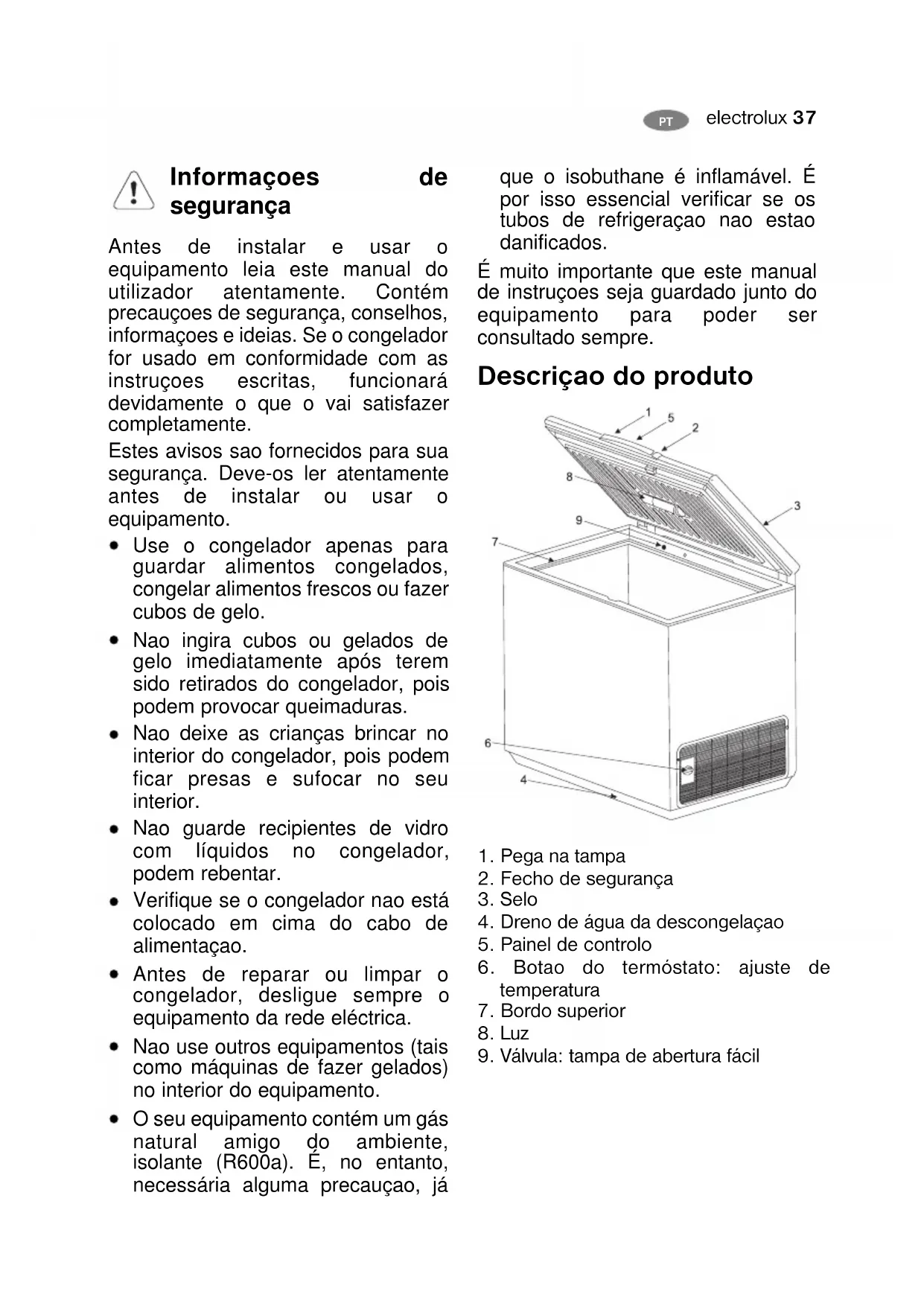

Informações de segurança

Antes de instalar e usar o equipamento leia este manual do utilizador atentamente. Contém precauções de segurança, conselhos, informações e ideias. Se o congelador for usado em conformidade com as instruções escritas, funcionará devidamente o que o vai satisfazer completamente.

Estes avisos são fornecidos para sua segurança. Deve-os ler atentamente antes de instalar ou usar o equipamento.

- Use o congelador apenas para guardar alimentos congelados, congelar alimentos frescos ou fazer cubos de gelo.

- Nao ingira cubos ou gelados de gelo imediatamente após terem sido retirados do congelador, pois podem provocar queimaduras.

- Nao deixe as crianças brincar no interior do congelador, pois podem ficar presas e sufocar no seu interior.

- Nao guarde recipientes de vidro com líquidos no congelador, podem rebentar.

- Verifique se o congelador não está colocado em cima do cabo de alimentação.

- Antes de reparar ou limpar o congelador, desligue sempre o equipamento da rede eléctrica.

- Nao use outros equipamentos (tais como máquinas de fazer gelados) no interior do equipamento.

- O seu equipamento contém um gás natural amigo do ambiente, isolante (R600a). É, no entanto, necessária alguma precaução, já

que o isobuthane é inflamável. É por isso essencial verificar se os tubos de refrigeração nao estao danificados.

É muito importante que este manual de instruções seja guardado junto do equipamento para poder ser consultado sempre.

Descrição do produto

A. Luz vermelha: Acende quando a temperatura do congelador nao está suficientemente baixa.
B. Luz verde: Acende quando o equipamento está ligado.
C. Luz amarela: Acende quando a função Super Freeze está activa.
D. Botao Super Freeze: Activa/desactiva a função Super Freeze para grandes quantidades de alimentos frescos e desliga o alarme sonoro.

Instalaçao

• Espere pelo menos 2 horas antes de ligar o congelador a alimentação eléctrica para se certificar que circuito de refrigeração está completamente eficiente.
• Instale o congelador num local seco e bem ventilado. Evite locais próximos de fontes de calor ou luz solar directa.
• A temperatura do local deve corresponder a classificação climática para a qual o congelador foi desenhado, consulte o capítulo "Dados técnicos".
• Coloque o congelador horizontalmente sobre uma superfície plana e segura, apoiado sob os quatro pés.
• Para um funcionamento óptimo e

de forma a evitar danos quando a tampa é aberta, deixe um espaço de pelo menos 5 cm da parede do fundo e 5 cm nos lados.

- Antes de ligar o congelador a alimentação eléctrica, certifique-se que a tensao corresponde a indicada no capítulo "Dados técnicos" em "Tensao".

Perigo!

• Verifique se o congelador nao está colocado em cima do cabo de alimentação.
• Nao retire o cabo de alimentação puxando pelo cabo, especialmente se o congelador estiver a ser puxado para fora do local onde foi colocado.
• O cabo de alimentação só pode ser substituído por um técnico qualificado.
• Verifique se a tomada eléctrica nao é partida ou danificada pela parte de trás do congelador.
• Deve existir ventilação adequada a volta do equipamento.
• Qualquer trabalho eléctrico necessário para instalar este equipamento deve ser executado por um electricista qualificado.

Aviso! Este equipamento deve ser ligado a terra.

Primeira utilização

• Antes da primeira utilização, o interior do congelador deve ser limpo, veja o capítulo "Cuidados e limpeza".
  • Ligue o equipamento.
  • A luz verde acende.
• A luz vermelha acende e o alarme sonoro também, uma vez que a

temperatura no interior do congelador nao é suficientemente baixa para guardar alimentos.

• Pressione o botao (D) para desligar o alarme. A luz vermelha desliga normalmente após algumas horas.
• Coloque alimentos no interior do congelador apenas quando a luz vermelha estiver desligada.

• Rode o botao do termóstato para uma posição entre e
  • A luz verde acende.

Off

Desligar o congelador

• Rode o botao do termóstato para a posição Off
• A luz verde desliga.

Uso diário

Ajuste da temperatura

Para ajustar a temperatura do congelador, proceda da seguinte forma:

• Rode o botao do termóstato no sentido dos ponteiros do relógio para para uma temperatura de conservação mais fria
• Rode o botao do termóstato no sentido contrário ao dos ponteiros do relógio para *para uma temperatura de conservação menos fria.

Função Super Freeze

Se necessita de congelar mais de 3-4 kg de alimentos frescos, o congelador necessita de ser pré-arrefecido.

• Pelo menos 24 horas antes de colocar os alimentos no congelador, pressione o botao (D).
  • A luz amarela acende.
• Coloque os alimentos no congelador. Após 52 horas esta função desliga automaticamente e o congelador regressa a temperatura de conservação normal. Esta função pode ser desactivada a qualquer momento pressionando o botao (D) novamente.

Alarme

Se a temperatura do congelador nao for suficientemente baixa, o alarme sonoro é activado e a luz vermelha acende.

- Pressione o botao (D) para desligar o som. A luz vermelha permanece ligada enquanto a temperatura do congelador for superior ao ajuste do termóstato.

O alarme pode ser provocado por:

• Introdução de uma grande quantidade de alimentos frescos no congelador.
• Abertura prolongada da tampa.
• Um defeito no sistema, veja o capítulo "O que fazer se...".

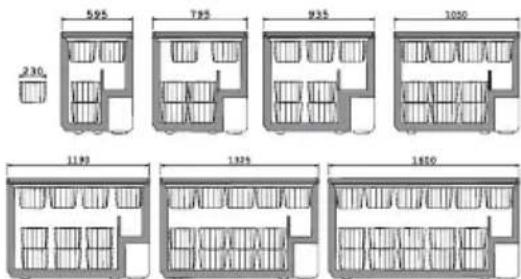

Cestos de conservação

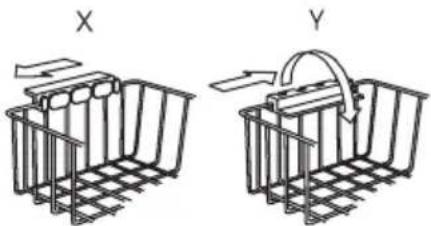

• Pendure os cestos no canto superior (X) ou coloque os cestos empilhados no interior do congelador (Y).
• Rode e fixe as pegas para estas

duas posições, como apresentado nos desenhos.

Podem ser comprados mais cestos no seu fornecedor local ou no website da Electrolux (dependendo do país). As ilustrações nesta página apresentam a quantidade de cestos que é possível colocar nos diversos modelos de congelador.

230 595 795 935 1050 1190 1325 1650

Fecho de segurança

- Pressione a chave no fecho enquanto roda.

Pode adquirir chaves extra no seu fornecedor local.

Importante! Mantenha as chaves longe do alcance das crianças. Antes de se desfazer de um congelador velho retire as chaves.

Abrir e fechar a tampa

Como a tampa foi desenhada para selar completamente o congelador ao fechar, esta oferece alguma resistencia a abertura logo após ter sido fechada.

- Aguarde alguns minutos antes de voltar a abrir a tampa. Uma válvula permite a reabertura fácil da

Quando a camada de gelo tiver 10-15 mm de espessura, o congelador deve ser descongelado. Sugerimos que descongele o congelador com poucos ou nenhuns alimentos no interior.

• Desligue o equipamento da corrente eléctrica.
• Retire todo o conteúdo do congelador, envolva-o em papel de jornal e mantenha-o em local fresco.
• Deixe a tampa do equipamento aberta.
• Retire a tampa do dreno e água.
• A água da descongelação pode ser recolhida num tabuleiro como apresentado no desenho. Se disponível, use a divisória.
• Aumente a velocidade de descongelação usando o raspador fornecido para despegar o gelo das paredes do equipamento.
• Seque muito bem o interior do equipamento.
• Nao se esqueça de substituir a tampa no dreno da água.

Importante! Nunca use uma faca ou outro objecto afiado para remover gelo ou algo congelado.

Limpeza

• A melhor forma de limpar o seu congelador é depois deste estar descongelado.

• Desligue o equipamento da alimentação eléctrica e retire todos os acessórios soltos.

• Use um pano húmido para limpar o seu congelador. Use água quente e um detergente suave sem aromas e aditivos.

• Limpe os acessórios soltos, antes de os voltar a colocar.

Importante! Nunca use detergentes fortes, em pó ou aromáticos para limpar o congelador.

Quando nao estiver a ser usado

• Desligue o equipamento da alimentação eléctrica.
• Retire todos os alimentos do congelador.
• Limpe o congelador como indicado acima.
• Deixe a tampa ligeiramente aberta.

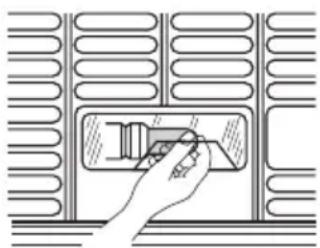

Mudar a lâmpada

• Desligue o equipamento da alimentação eléctrica.
• Desaperte a lâmpada, e proceda a sua substituição (max. 15W).
• Ligue o equipamento.

Conselhos e informações importantes

Alimentos congelados

- Antes de congelar, os alimentos frescos devem ser colocados em embalagens fechadas para impedir que sequem.

• Use apenas alimentos frescos da melhor qualidade.
• Deixe sempre que os alimentos arrefeçam até a temperatura ambiente antes de os colocar no congelador.
• Divida os alimentos em pequenas porções antes de os congelar; isto assegura uma congelação mais rápida, e a possibilidade de descongelar a quantidade necessária ao consumo imediato.
• Marque as embalagens no congelador com a data de congelação.
• Coloque os alimentos frescos para congelação próximo dos lados do congelador, verificando que estes nao estão em contacto com as embalagens congeladas existentes no congelador.
• Os alimentos congelados podem ser conservados em qualquer lugar no interior do congelador, mas devem ser mantidos pelos menos 5 mm abaixo da parte superior.

Se a congelação for muito lenta, a qualidade dos alimentos deteriora. A quantidade de alimentos frescos (expressa em kg) que pode ser congelada em 24 horas é indicada no capítulo "Dados técnicos" em "Capacidade de congelação".

Conservação de alimentos

Para alimentos frescos congelados, consulte a tabela de tempo de conservação abaixo.

• Para alimentos congelados comprados, nunca ultrapasse a data de validade.
• Quando comprar alimentos congelados, certifique-se que

estes tenham sido conservados a temperatura correcta. Nao compre produtos com embalagem molhada ou danificada. Coloque os produtos comprados no congelador o mais rapidamente possível após a compra. Recomendamos que use sacos térmicos para transportar tais produtos do local de compra até a sua casa.

Importante! Lembre-se que os alimentos parcial ou totalmente descongelados nao devem ser novamente congelados. No entanto, pratos que tenham sido cozinhados com alimentos congelados podem ser novamente congelados.

3 | 🎯 📊 🌐 | 6 | 📞 🏠 🍃 | 9 | 📂 🌿 📋 | 12 | 🌈 🎋 🌿 |

No caso de uma falha de energia ou avaria

- Nao abra a tampa do congelador.

Importante! Se o fornecimento de energia tiver sido cortado durante um período superior ao indicado no capítulo "Dados técnicos" em "Tempo de acumulação", os alimentos descongelados devem ser consumidos rapidamente ou cozinhados e depois novamente congelados (depois de frios).

O que fazer se...

Tente as soluções seguintes para evitar o custo de uma chamada para um serviço desnecessário.

O seu congelador nao funciona

• O cabo de alimentação está desligado?
• Algum fusível no quadro eléctrico queimou?
• Há uma falha de corrente eléctrica?
• O controlo de temperatura nao está na posição Off?

O alarme permanece audível e/ou a luz vermelha/o símbolo ( )acesa

• A tampa está completamente fechada? Veja por baixo.
• O controlo de temperatura está correctamente ajustado para as condições ambiente?
• O congelador está muito próximo de uma fonte de calor?

A luz interior nao funciona

• O cabo de alimentação está desligado?
• A lâmpada nao está desapertada ou queimada?

• A tampa está completamente fechada? Veja por baixo.
• A temperatura da sala está mais quente que o normal?
• Foi colocada uma grande quantidade de alimentos frescos no congelador?
• A tampa é aberta com frequencia?
• O controlo de temperatura está correctamente ajustado para as condições ambiente?
• O selo da tampa está danificado ou deformado?
• Existe espaço de circulação de ar suficiente a volta do congelador?
• Foi a função Super Freeze activada acidentalmente?

Temperatura muito quente

• Foi colocada uma grande quantidade de alimentos frescos no congelador?
• A tampa é aberta com frequencia?
• O controlo de temperatura está correctamente ajustado para as condições ambiente?

Formação de muito gelo

• A tampa está completamente fechada? Veja por baixo.
• A ficha de drenagem da água está correctamente posicionada?

• Existe demasiado gelo ou alguma embalagem a impedir o fecho da tampa?
• As embalagens dos alimentos nao impedem o fecho da tampa?
• O selo da tampa está sujo?
• O congelador oscila ou parece instável?

A tampa é difícil de abrir

• O selo da tampa está sujo?
  • A válvula está bloqueada?

Service ou reparação

Em casos de avarias ou falhas o seu congelador deve ser reparado por um técnico autorizado de um Centro de Service Electrolux.

Importante! Em nenhuma circunstância deve tentar voce mesmo reparar o seu congelador.

Tekniske data

Modelo BNI 325		ECN30105W
Volume (bruto) Litro 304
Volume (liquido) Litro 300
Altura Cm 87,6
Largura Cm 105
Profundidade Cm 66,5
Peso Kg 62
Consumo energia/24h kWh/24h 0,956
Capacidade de congelação kg/24h 17
Tempo acumulação	Horas	32
Potência	Watts	85
Tensão	Volts	230-240
Classe climática		SN

Classificação climática	Limites temperatura ambiente
SN	de +10°C até +32°C
N	de +16°C até +32°C
ST	de +18°C até +38°C
T	de +18°C até +43°C

Este equipamento está em conformidade com as seguintes Directivas CE:

73/23/EEC de 19.02.1973 Directiva de Baixa-Tensao

89/336/EEC de 03. 05. 1989 (incluindo a Emenda 92/31/EEC - Directiva EMC)

www.electrolux.com

www.electrolux.el

www.electrolux.en

www.electrolux.fr

www.electrolux.pt
