Tipo de produto	Congelador vertical
Marca	Electrolux
Modelo	EUP23900X
Dimensões (altura x largura x profundidade)	1780 mm x 560 mm x 550 mm
Classe climática	SN, N, ST, T (de +10°C a +43°C)
Tempo de elevação	21 h
Sistema de descongelação	No Frost (sem escarcha)
Função de congelação rápida	Action Freeze (desativa automaticamente após 52 h)
Painel de controlo	Digital com indicador de temperatura e alarmes
Alarmes	Porta aberta, temperatura excessiva
Refrigerante	Isobutano (R600a), inflamável
Alimentação elétrica	230 V / 50 Hz (ligação à terra obrigatória)
Acumuladores de frio	Sim, pelo menos um incluído
Limpeza	Interior com água morna e sabão neutro; condensador com escova ou aspirador
Segurança	Bloqueio para crianças (não especificado), juntas magnéticas
Instalação	Embutível, requer ventilação adequada, inclui fita vedante
Peso	Não especificado no manual

Perguntas frequentes - EUP23900X ELECTROLUX

Como ajusto a temperatura do congelador?

Gire o regulador de temperatura para a direita para mais frio e para a esquerda para menos frio. A posição intermédia costuma ser a adequada para manter -18°C. A temperatura interior depende da temperatura ambiente, da frequência de abertura da porta e da quantidade de alimentos.

O que é a função Action Freeze e quando usá-la?

A função Action Freeze acelera a congelação de alimentos frescos. Deve ser ativada pelo menos 24 horas antes de introduzir os alimentos. Desativa-se automaticamente após 52 horas ou manualmente ao pressionar a tecla de funções.

O que significa o indicador de alarme de porta aberta?

Se a porta permanecer aberta mais de 1 minuto, soa um alarme acústico e pisca o indicador de alarme de porta aberta. Pressione qualquer tecla de função para silenciar o alarme. Feche a porta para o parar.

Como se descongela o congelador?

Este modelo é No Frost, pelo que não se forma gelo. Não necessita de descongelação manual. O ar frio circula continuamente graças a um ventilador automático.

O que devo fazer se a temperatura do congelador estiver demasiado alta?

Verifique se a porta está bem fechada, se não há obstruções nas ventilações, e se o regulador está numa posição mais baixa. Além disso, certifique-se de que não introduziu muitos alimentos quentes de uma só vez.

Como limpo o congelador?

Desligue o aparelho da corrente. Limpe o interior com água morna e sabão neutro. Não use detergentes abrasivos nem objetos metálicos. Limpe o condensador (grelha preta traseira) com uma escova ou aspirador. Seque tudo bem antes de voltar a ligar.

Posso congelar alimentos já descongelados?

Não, os alimentos descongelados não devem ser novamente congelados a menos que sejam cozinhados primeiro. Consuma-os o mais rapidamente possível.

O que faço se o congelador não ligar?

Verifique se o interruptor de ligar/desligar está premido, se a ficha está bem ligada e se a tomada tem tensão. Se o piloto piscar, chame um técnico qualificado.

Quanto tempo demoram a congelar os alimentos frescos?

O processo de congelação dura 24 horas para a quantidade máxima indicada na placa de dados técnicos. Durante esse tempo não adicione mais alimentos para congelar.

É necessário deixar espaço à volta do congelador?

Sim, o aparelho necessita de circulação de ar adequada para evitar sobreaquecimento. Siga as instruções de instalação, deixando os espaços de ventilação recomendados. Não coloque o aparelho perto de fontes de calor.

MANUAL DE UTILIZADOR EUP23900X ELECTROLUX

manual de instruções

Инструкция по

эксплуатации

Saiba mais sobre a nossa filosofia em www.electrolux.com

ÍNDICE

Informações de segurança 12

Painel de controlo 14

Primeira utilização 16

Utilização diária 16

Sugestões e dicas úteis 16

Manutenção e limpeza 17

O que fazer se... 18

Dados técnicos 19

Instalação 19

Preocupações ambientais 21

Sujeito a alterações sem aviso prévio

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido da-da supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

- Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

- Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram

choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Cuidado Mantenha as aberturas de ventilação sem obstruções.

- O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.

- Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

- Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

- Não danifique o circuito refrigerante.

- O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar: - evite chamas livres e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.

6. Não deve utilizar o aparelho sem a tampa da lâmpada ^6) iluminação interior.

7. Este aparelho é pesado. Tenha cuidado quando o deslocar.

8. Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.
9. Evite a exposição prolongada do aparelho à luz solar directa.
10. As lâmpadas 7) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos electrodomésticos. Não são adequadas para iluminar uma divisão.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.

• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. 8)

• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e desligue a ficha de alimentação eléctrica da tomada.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para retirar o gelo do aparelho. Utilize um raspador de plástico.

Instalação

Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compres-sor.
• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede pa-

ra evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.

• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável. ^9)

Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

PAINEL DE CONTROLO

1 Botão LIGAR/DESLIGAR
2 Visor
3 Botão de função

4 Regulador da temperatura

Visor

Depois de ligar a ficha na tomada, se o visor não estiver iluminado, prima o botão ON/OFF para ligar o aparelho.

Assim que o aparelho é ligado, os seguintes sinais aparecem no painel de controlo:

- O indicador de temperatura positiva ou negativa será positivo, indicando que a temperatura é positiva

- o indicador de Temperatura começa a piscar, o fundo do visor fica vermelho e ouve-se um aviso sonoro.

Prima o botão de funções e o aviso sonoro desliga-se (consulte também a secção "Alarme de temperatura excessiva").

Coloque o regulador de Temperatura numa posição intermédia e o aparelho será definido para fornecer a seguinte temperatura: aprox. -18°C no congelador.

Menu das funções

Sempre que o botão de função é premido, as seguintes funções são activadas no sentido dos ponteiros do relógio:

• Função Action Freeze
• Nenhum símbolo: funcionamento normal.

Desligar

O aparelho é desligado premindo o botão ON/OFF durante mais de 1 segundo.

A seguir, é exibida uma contagem decrescente da temperatura de -3 -2 -1.

Quando se desliga o aparelho, desliga-se também o visor.

Regulação da temperatura

A temperatura no interior do aparelho é controlada pelo regulador de Temperatura situado na parte superior do armário.

Para utilizar o aparelho, proceda do seguinte modo:

• rode o botão para a direita para obter a frescura máxima
• rode o botão para a esquerda para obter a frescura mínima.

Normalmente, a posição intermédia é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
- frequência de abertura da porta
- quantidade de alimentos conservados
- localização do aparelho.

Função Action Freeze

Para congelar alimentos frescos, necessita de activar a função Action Freeze. Pressione o botão de função (várias vezes, se necessário) até o respectivo ícone aparecer.

A função pára automaticamente após 52 horas.

É possível desactivar a função a qualquer altura, pressionando o botão da função (consulte o "Menu das Funções").

Alarme de temperatura excessiva

Um aumento na temperatura no compartimento do congelador (por exemplo, devido a uma falha de energia) é indicado por:

• intermitência da temperatura
• iluminação a vermelho do visor
• alarme sonoro

Quando são restabelecidas as condições normais:

• o sinal sonoro pára
• o valor da temperatura continua intermitente
• a iluminação do visor permanece a vermelho.

Quando prime o botão de função para desactivar o alarme, a temperatura mais elevada atingida no compartimento é apresentada no indicador 88 durante alguns segundos.

Neste momento, o valor da temperatura pára de estar intermitente e a iluminação do visor muda de vermelho para branco.

Alarme de porta aberta

Ouve-se um alarme sonoro quando a porta é deixada aberta durante mais de 1 minuto. As condições de alarme de porta aberta são indicadas por:

• indicador de Alarme de porta aberta intermitente
• iluminação a vermelho do visor
• sinal acústico.

Prima prime o botão de funções para desactivar o alarme sonoro.

Quando as condições normais forem restabelecidas (porta fechada), o alarme sonoro pára.

PRIMEIRA UTILIZAÇÃO

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosa-mente.

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

UTILIZAÇÃO DIÁRIA

Congelação de alimentos frescos

O compartimento do congelador é adequado para a congelação de alimentos frescos e armazenamento a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos active a função Action Freeze, pelo menos, 24 horas antes de colocar os alimentos a serem congelados no compartimento do congelador.

Coloque os alimentos frescos a serem congelados nos dois compartimentos superiores.

A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características, uma etiqueta presente no interior do aparelho.

O processo de congelação demora 24 horas: durante este período, não introduza novos alimentos a serem congelados.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele

mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).

Descongelação

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção irá demorar mais.

Produção de cubos de gelo

Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes tabuleiros com água, de seguida coloque-os no compartimento do congelador.

Importante Não utilize instrumentos metálicos para remover os tabuleiros do congelador.

O congelador possui, pelo menos, um acumulador de frio que aumenta o tempo de armazenamento em caso de falha de energia.

SUGESTÕES E DICAS ÚTEIS

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

- a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;

• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e

completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imedia-tamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de con-gelação em cada embalagem individual para permitir que saiba o tempo de arma-zenamento.

MANUTENÇÃO E LIMPEZA

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Importante Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• ter a certeza que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser congelados.
• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar o consumo de electricidade.

Importante Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada. Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o congelador

O compartimento do congelador deste modelo, por sua vez, é do tipo "no frost". Isto significa que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos.

A ausência de gelo deve-se à circulação contínua de ar frio no interior do comparti-

mento, accionado por um ventilador controlado automaticamente.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade

• retire todos os alimentos

• descongelação ^10 e limpe o aparelho e todos os acessórios

• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

O QUE FAZER SE...

Advertência Antes da resolução de problemas, retire a ficha de alimentação eléctrica da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Importante Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível	causa Solução
O aparelho não funciona.A luz piloto não pisca.	O aparelho está desligado. Ligue o aparelho.
A ficha de alimentação eléctricanão está correctamente inseridana tomada.		Ligue a ficha de alimentação eléctrica correctamente à tomada.
O aparelho não tem alimentação. Não existe tensão na tomada.		Ligue um aparelho eléctrico diferente à tomada.Contacte um electricista qualificado.
A luz piloto pisca.	O aparelho não está a funcionar correctamente.	Contacte um electricista qualificado.
A luz de alarme pisca.	A temperatura no congelador está demasiado elevada.	Consulte "Alarme de temperatura excessiva".
O compressor funciona continuamente.	A temperatura não está definida correctamente.	Defina uma temperatura mais elevada.
A porta não está fechada correc-tamente.		Consulte "Fechar a porta".
A porta foi aberta muitas vezes. Não mantenha a porta aberta		mais tempo do que o necessário.
A temperatura do produto estádemasiado elevada.		Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está de-masiado elevada.		Diminua a temperatura ambiente.
A função Action Freeze está ligada.		Consulte "Função Action Freeze".
A temperatura no congelador está demasiado bai-xa.	O regulador da temperatura não está definido correctamente.	Defina uma temperatura mais elevada.
A função Action Freeze está ligada.		Consulte "Função Action Freeze".
A temperatura no congelador está demasiado elevada.	O regulador da temperatura não está definido correctamente.	Defina uma temperatura mais bai-xa.
A porta não está fechada correc-tamente.		Consulte "Fechar a porta".
A temperatura do produto está demasiado elevada.		Deixe que a temperatura do pro-du to diminua até à temperatura ambiente antes de o guardar.
Muitos produtos armazenados ao mesmo tempo.		Armazene menos produtos ao mesmo tempo.
Os produtos estão demasiado perto uns dos outros.		Armazene os produtos de forma a haver circulação de ar frio.
Existe demasiado gelo.	Os alimentos não estão embala-dos correctamente.	Embale os alimentos correcta-mente.
A porta não está fechada correc-tamente.		Consulte "Fechar a porta".
O regulador da temperatura não está definido correctamente.		Defina uma temperatura mais ele-vada.

Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

DADOS TÉCNICOS

Dimensão do nicho de instala-ção
Altura 1780 mm
Largura 560 mm
Profundidade 550 mm
Tempo de reinício 21 h

As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia.

INSTALAÇÃO

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN +10 °Ca + 32 °C
N +16 °Ca + 32 °C
ST +16 °Ca + 38 °C
T +16 °Ca + 43 °C

Ligação eléctrica

Antes de ligar, certifique-se de que a ten- são e a frequência indicadas na placa de da- dos correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

Requisitos de ventilação

O caudal de ar na parte traseira do apare- lho tem de ser suficiente.

Instalar o aparelho

Cuidado Certifique-se de que o cabo de alimentação se movimenta livremente.

Execute os seguintes passos:

1. Instale o aparelho no local de instalação.

1. Fixe o aparelho no local de instalação com 4 parafusos.

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A tira vedante está bem encaixada no armário.
• A porta abre e fecha correctamente.

Instruções de montagem do compensador na parte inferior da porta

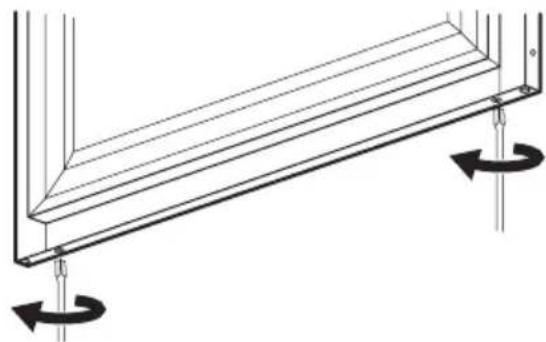

1. Com a porta aberta, desaperte os dois parafusos localizados na parte inferior sem os desapertar totalmente.

O símbolo no produto ou na embalagem indica que este produto não

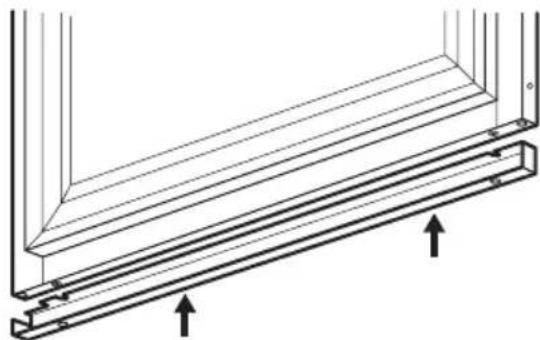

1. Posicione o compensador em aço conforme indicado na figura e introduza a parte superior debaixo da cabeça dos parafusos.

1. Alinhe o compensador com o painel da porta em aço e aperte os parafusos.

1. Introduza o cáter em aço no compensador, conforme indicado na figura.

pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de

recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
