Tipo di prodotto	Congelatore verticale
Marca	Electrolux
Modello	EUP23900X
Dimensioni (altezza x larghezza x profondità)	1780 mm x 560 mm x 550 mm
Classe climatica	SN, N, ST, T (da +10°C a +43°C)
Autonomia	21 h
Sistema di sbrinamento	No Frost (senza brina)
Funzione di congelamento rapido	Action Freeze (si disattiva automaticamente dopo 52 h)
Pannello di controllo	Digitale con indicatore di temperatura e allarmi
Allarmi	Porta aperta, temperatura eccessiva
Refrigerante	Isobutano (R600a), infiammabile
Alimentazione elettrica	230 V / 50 Hz (connessione a terra obbligatoria)
Accumulatori di freddo	Sì, almeno uno incluso
Pulizia	Interno con acqua tiepida e sapone neutro; condensatore con spazzola o aspirapolvere
Sicurezza	Blocco bambini (non specificato), guarnizioni magnetiche
Installazione	Da incasso, richiede ventilazione adeguata, include nastro sigillante
Peso	Non specificato nel manuale

Domande frequenti - EUP23900X ELECTROLUX

Come regolo la temperatura del congelatore?

Ruotare il regolatore di temperatura verso destra per più freddo e verso sinistra per meno freddo. La posizione intermedia di solito è adatta per mantenere -18°C. La temperatura interna dipende dalla temperatura ambiente, dalla frequenza di apertura della porta e dalla quantità di alimenti.

Cos'è la funzione Action Freeze e quando usarla?

La funzione Action Freeze accelera il congelamento di alimenti freschi. Deve essere attivata almeno 24 ore prima di introdurre gli alimenti. Si disattiva automaticamente dopo 52 ore o manualmente premendo il tasto delle funzioni.

Cosa significa l'indicatore di allarme porta aperta?

Se la porta rimane aperta per più di 1 minuto, suona un allarme acustico e lampeggia l'indicatore di allarme porta aperta. Premere un tasto funzione qualsiasi per silenziare l'allarme. Chiudere la porta per fermarlo.

Come si sbrina il congelatore?

Questo modello è No Frost, quindi non si forma brina. Non necessita di sbrinamento manuale. L'aria fredda circola continuamente grazie a un ventilatore automatico.

Cosa devo fare se la temperatura del congelatore è troppo alta?

Verificare che la porta sia ben chiusa, che non ci siano ostruzioni nelle ventilazioni e che il regolatore sia in una posizione più bassa. Assicurarsi anche di non aver introdotto molti alimenti caldi contemporaneamente.

Come pulisco il congelatore?

Scollegare l'apparecchio. Pulire l'interno con acqua tiepida e sapone neutro. Non usare detergenti abrasivi né oggetti metallici. Pulire il condensatore (griglia nera posteriore) con una spazzola o aspirapolvere. Asciugare tutto bene prima di ricollegare.

Posso congelare alimenti già scongelati?

No, gli alimenti scongelati non devono essere ricongelati a meno che non vengano prima cotti. Consumarli il prima possibile.

Cosa fare se il congelatore non si accende?

Controllare che l'interruttore di accensione/spegnimento sia premuto, che la spina sia ben collegata e che la presa di corrente abbia tensione. Se la spia lampeggia, chiamare un tecnico qualificato.

Quanto tempo impiegano gli alimenti freschi a congelarsi?

Il processo di congelamento dura 24 ore per la quantità massima indicata sulla targhetta dei dati tecnici. Durante questo tempo non aggiungere altri alimenti da congelare.

È necessario lasciare spazio intorno al congelatore?

Sì, l'apparecchio necessita di una circolazione d'aria adeguata per evitare surriscaldamento. Seguire le istruzioni di installazione, lasciando gli spazi di ventilazione raccomandati. Non posizionare l'apparecchio vicino a fonti di calore.

MANUALE UTENTE EUP23900X ELECTROLUX

istruzioni per l'uso

Per conoscere meglio il nostro modo di pensare, visitate il sito www.electrolux.com

INDICE

Informazioni per la sicurezza 2

Pannello dei comandi 4

Primo utilizzo 6

Utilizzo quotidiano 6

Suggerimenti e consigli utili 6

Pulizia e cura 7

Cosa fare se... 8

Dati tecnici 9

Installazione 9

Considerazioni ambientali 11

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello

per evitare che i bambini giocando possa- no subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture di ventilazione non siano ostruite.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- Evitare fiamme libere e scintille

- Aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve tro- varsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchiatura non deve essere messo in funzione senza il coprilampa-da interno. 1) della luce interna.

- Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

- Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.

- Lampadine ^2) utilizzate in questa apparecchiatura sono lampadine speciali selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

- Non collocare pentole calde sulle parti in plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. 3)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere

una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 4)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

PANNELLO DEI COMANDI

1 Tasto ON/OFF
2 Display
3 Tasti funzione

4 Regolatore di temperatura

Display

1 Indicatore di allarme porta aperta
2 Indicatore di temperatura positiva o negativa
3 Indicatore della temperatura
4 Indicatore Action Freeze

Accensione

Dopo aver inserito la spina nella presa, se il display non si illumina, premere il tasto ON/OFF per accendere l'apparecchiatura

All'accensione dell'apparecchiatura, sul pannello comandi appaiono le indicazioni seguenti:

• L'indicatore di temperatura positiva o negativa è positivo per indicare che la temperatura è positiva.
• L'indicatore della temperatura lampeggia, lo sfondo del display è rosso e si attiva un segnale acustico.

Premendo il tasto Funzione si disattiva il segnale acustico (vedere anche "Allarme di temperatura eccessiva").

Ruotare la manopola di regolazione della temperatura in posizione centrale per impostare la temperatura

nel congelatore su -18 °C circa.

Menu Funzioni

Ad ogni pressione del tasto Funzione, si attivano le seguenti funzioni in senso orario:

• Funzione Action Freeze
• Nessun simbolo: funzionamento normale.

Spegnimento

L'apparecchiatura si spegne se si preme il tasto ON/OFF per più di 1 secondo,

Dopo questo, verrà visualizzato un conto alla rovescia da -3-2-1.

Quando si spegne l'apparecchiatura, si spegne anche il display.

Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è controllata dalla manopola di regolazione della temperatura posta nella parte alta del mobile.

Per regolare il livello di raffreddamento, procedere come segue:

• ruotare la manopola in senso orario per ottenere la massima intensità di raffreddamento.
• ruotare la manopola in senso antiantiorario per ottenere la minima intensità di raffreddamento.

La posizione centrale è generalmente la più adatta.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchio è condizionata dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura della porta
• quantità di alimenti conservati
• posizione dell'apparecchio.

Funzione Action Freeze

Per il congelamento di alimenti freschi, è necessario attivare la funzione Action Freeze.

Premere il tasto Funzione (se necessario più volte) finché appare il simbolo corrispondente.

Questa funzione si arresta automaticamente dopo 52 ore.

È possibile disattivare la funzione in qualsiasi momento premendo il tasto (vedere "Menu Funzioni").

Allarme temperatura eccessiva

Un aumento di temperatura nel vano congelatore (per esempio a causa di un'interruzione dell'alimentazione elettrica) è indicato da:

• temperatura lampeggiante
- illuminazione rossa del display
- emissione di un segnale acustico
Al ripristino delle condizioni normali:
- l'allarme acustico si interrompe
- il valore della temperatura continua a lampeggiare
- l'illuminazione del display rimane rossa.

Quando si preme il tasto Funzione per disattivare l'allarme, l'indicatore 88 mostra per alcuni secondi la temperatura massima raggiunta nel vano.

A questo punto il lampeggiamento si interrompe e l'illuminazione del display si trasforma da rossa a bianca.

Allarme porta aperta

Se la parte è lasciata aperta per più di 1 minuto, entra in funzione un segnale acustico.

La condizione di allarme porta aperta è indicata da:

• indicatore di allarme porta aperta lampeggiante
• illuminazione rossa del display
• emissione di un segnale acustico.

Premere il tasto Funzione per disattivare l'allarme acustico.

Al ripristino delle condizioni normali (porta chiusa), l'allarme acustico si interrompe.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accurata-mente.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Action Freeze almeno 24 ore prima di introdurli nel vano congelatore.

Riporre i cibi freschi da congelare nei due comparti superiori.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'etichetta presente sulle pareti interne dell'apparecchio.

Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato

immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

Produzione di cubetti di ghiaccio

Questo apparecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quindi inserirle nel vano congelatore.

Importante Non usare strumenti metallici per rimuovere le vaschette dal congelatore.

Accumulatori di freddo

Il congelatore contiene almeno un accumulatore di freddo che prolunga il tempo di conservazione degli alimenti in caso di interruzione della corrente elettrica.

SUGGERIMENTI E CONSIGLI UTILI

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;

• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti sia-no ermetici;

• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;

• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;

• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Consigli per la conservazione dei surgelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guamizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attacca-re/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si rac-comanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del vano congelatore

Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

- scollegare l'apparecchio dalla rete elettrica

• rimuovere tutto il cibo
• sbrinare ^5) e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evita-

re che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

COSA FARE SE...

Avvertenza Prima della ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura non funziona. La spia di controllo non lampeggia.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa di alimentazione.		Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve corrente. Assenza di tensione nella presa.		Collegare alla presa un'altra apparecchiatura elettrica.Rivolgersi a un elettricista qualificato.
La spia di controllo lampeggia.	L'apparecchiatura non funziona correttamente.	Rivolgersi a un elettricista qualificato.
La spia di allarme lampeggia.	La temperatura nel vano conge-latore è troppo alta.	Vedere "Allarme temperatura ec-cessiva"
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Fare riferimento alla sezione "Chiu-sura della porta".
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è trop-po alta.		Abbassare la temperatura ambien-te.
La funzione Action Freeze è atti-va.		Fare riferimento alla sezione "Fun-zione Action Freeze ".
La temperatura nel con-gelatore è troppo bassa.	Il regolatore della temperatura non è regolato correttamente.	Impostare una temperatura supe-riore.
La funzione Action Freeze è atti-va.		Fare riferimento alla sezione "Fun-zione Action Freeze ".
La temperatura nel vano congelatore è troppo alta.	Il regolatore della temperatura non è regolato correttamente.	Impostare una temperatura inferio-re.
La porta non è chiusa corretta-mente.		Fare riferimento alla sezione "Chiu-sura della porta".
La temperatura degli alimenti è troppo alta.		Prima di conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti alimen- ti contemporaneamente.		Introdurre gli alimenti poco alla vol- ta.
I prodotti sono troppo vicini tra lo- ro.		Disporre i prodotti in modo da con- sentire una corretta circolazione dell'aria fredda.
Si forma troppa brina. Gli alimenti non sono avvolti cor- rettamente.		Avvolgere correttamente gli ali- menti.
La porta non è chiusa corretta- mente.		Fare riferimento alla sezione "Chiu- sura della porta".
Il regolatore della temperatura non è regolato correttamente.		Impostare una temperatura supe- riore.

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tempo di risalita 21 h

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter-

no dell'apparecchio, e sull'etichetta dei valori energetici.

INSTALLAZIONE

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climati-ca	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST	da + 16°C a + 38°C
T	da + 16°C a + 43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

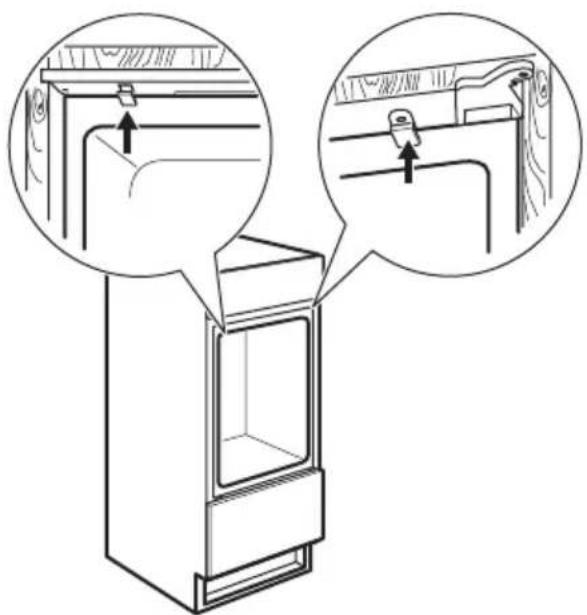

Installazione dell'apparecchiatura

Attenzione Accertarsi che il cavo di rete sia libero da ostacoli.

Eseguire le seguenti operazioni:

1. Applicare la striscia sigillante adesiva al-l'apparecchiatura come mostrato nella figura.

1. Installare l'apparecchiatura nella nicchia.

1. Fissare l'apparecchiatura nella nicchia con 4 viti.

1. Fissare i coprivite.

Effettuare un controllo finale per verificare che:

• tutte le viti siano serrate;
• la striscia sigillante sia fissata saldamente all'unità;
• la porta si apra e si chiuda correttamente.

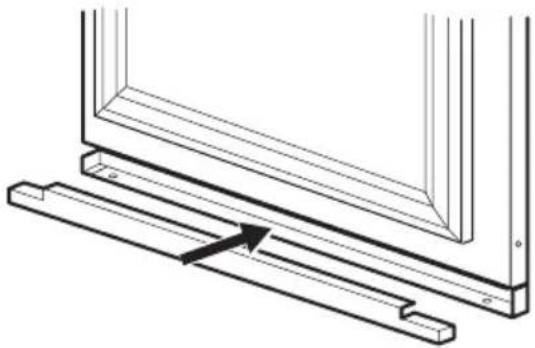

Istruzioni per l'assemblaggio della parte inferiore della porta del compensatore

1. Con la porta aperta, allentare le due viti situate nella parte inferiore senza svitarle completamente.

1. Posizionare il compensatore in acciaio come indicato nella figura e inserire la parte superiore sotto la testa delle viti.

1. Allineare il compensatore al pannello in acciaio dello sportello e serrare le viti.

1. Inserire il carter in acciaio all'interno del compensatore come indicato nella figura.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali

conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
