ECN30105W - Congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	Electrolux
Modèle	ECN30105W
Type de produit	Congélateur coffre
Volume brut	304 litres
Volume net	300 litres
Hauteur	87,6 cm
Largeur	105 cm
Profondeur	66,5 cm
Poids	62 kg
Consommation d'énergie	0,956 kWh/24h
Capacité de congélation	17 kg/24h
Temps de réchauffement	32 heures
Puissance nominale	85 W
Tension d'alimentation	230-240 V
Classe climatique	SN, N, ST, T
Réfrigérant	R600a (isobutan)
Fonctions principales	Congélation super (Super Freeze), alarme sonore et visuelle, régulation thermostatique
Éclairage intérieur	Ampoule max. 15 W
Accessoires fournis	Paniers de stockage, serrure de sécurité, racloir à givre
Entretien et nettoyage	Dégivrage manuel, nettoyage avec chiffon doux et détergent neutre
Sécurité	Fermeture à clé, valve de réouverture, joint hermétique
Réparabilité	Réparation exclusivement par service agréé Electrolux

FOIRE AUX QUESTIONS - ECN30105W ELECTROLUX

Comment régler la température du congélateur ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour une température plus basse, ou dans le sens inverse pour une température moins basse.

À quoi sert la fonction Super Freeze ?

La fonction Super Freeze permet de congeler une grande quantité d'aliments frais (plus de 3-4 kg). Activez-la 24 heures avant en appuyant sur le bouton D ; le voyant jaune s'allume. Elle s'arrête automatiquement après 52 heures.

Pourquoi l'alarme sonore se déclenche-t-elle ?

L'alarme sonore se déclenche si la température intérieure est trop élevée (port du couvercle trop long, introduction de produits frais, ou panne). Appuyez sur le bouton D pour l'arrêter. Le voyant rouge reste allumé tant que la température n'est pas suffisamment basse.

Comment dégivrer le congélateur ?

Débranchez l'appareil, retirez les aliments, laissez le couvercle ouvert. Débouchez le drain d'eau de dégivrage et récupérez l'eau. Utilisez le racloir fourni pour enlever la glace. N'utilisez jamais d'objets tranchants. Essuyez l'intérieur avant de remettre en marche.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil, retirez les paniers. Nettoyez avec un chiffon humide et de l'eau chaude additionnée d'un détergent doux sans parfum. N'utilisez pas de produits abrasifs ou aromatisés.

Que faire si le couvercle ne ferme pas correctement ?

Vérifiez qu'aucun paquet d'aliments ou accumulation de givre n'empêche la fermeture. Nettoyez le joint s'il est sale ou collant. Assurez-vous que le congélateur est de niveau.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez l'ampoule défectueuse et remplacez-la par une ampoule neuve d'une puissance maximale de 15 W. Reconnectez l'appareil.

Quelle est la capacité de congélation en 24 heures ?

Le congélateur peut congeler jusqu'à 17 kg d'aliments frais en 24 heures.

Quelles sont les précautions de sécurité importantes ?

Ne consommez pas de glaçons immédiatement après sortie (risque d'engelures). Ne laissez pas les enfants jouer à l'intérieur. Ne stockez pas de bouteilles pleines (risque d'éclatement). Ne placez pas l'appareil sur le câble secteur.

Que faire en cas de panne de courant ?

N'ouvrez pas le couvercle. Les aliments restent congelés jusqu'à 32 heures (selon spécifications). Si la panne dure plus longtemps, consommez rapidement les aliments décongelés ou recongelez-les après cuisson.

MODE D'EMPLOI ECN30105W ELECTROLUX

Manuel d'utilisation

Manual do Utilizador

Bienvenue chez Electrolux!

On vous remercie d'avoir choisi le produit de première qualité d'Electrolux. Il vous procurera beaucoup de plaisir a l'avenir. L'ambition d'Electrolux est de vous offrir une large gamme de produits de première qualité qui vous rendent la vie plus confortable. Il en figure quelques exemples sur la couverture de ce manuel. On vous demande de lire en quelques minutes le manuel pour que vous puissiez bénéficier des avantages de votre nouvel appareil. On vous promet d'excellentes expériences, sans souci, dans votre vie d'utilisateur. Bon courage!

Les symboles suivants seront utilisés dans ce manuel:

Information importante concernant votre sécurité personnelle ou comment ne pas endommager l'appareil

Information et astuces générales

Information concernant l'environnement

Dépôt en tant que déchet

Si vous déposer l'appareil en tant que déchet spécial, vous évitez les éventuelles conséquences nuisibles a l'environnement et a la santé.

Sur le produit, le symbole indique que l'appareil n'est pas de déchet ménager, mais il faut le transporter dans un site de collecte et de traitement des déchets électroniques et électriques. Pour en savoir plus sur le recyclage de l'appareil, contacter les autorités locales, organisation de propreté publique locale ou le magasin ou vous avez acheté l'appareil.

Contenu

Informations de sécurité 6

La description du produit ....6

Panel de contrôle 7

Installation 7

Premiere utilisation ....7

Bouton On/Off 8

Mettre en marche le congélateur ....8

Arreter le congélateur ....8

Utilisation journaliere ....8

Régulation de température ....8

Fonction de congélation super (Super Freeze) .....8

Alarme 8

Paniers de stockage 9

Serrure de sécurité ....9

Ouverture et fermeture du couvercle 9

Maintenance et nettoyage 9

Dégivrage du congélateur ....9

Nettoyage 10

Hors d'utilisation 10

Changement d'ampoule ....10

Idées et astuces utiles 10

Congélation d'aliments ....10

Stockage des produits alimentaires ....10

En cas de rupture d'électricité ....11

Qu'est-ce qu'il faut faire si....11

Service et réparation 12

Descriptif technique 13

Informations de sécurité

Avant de mettre en service et de commencer a utiliser l'appareil, lire attentivement cette notice d'utilisation qui vous informe sur les précautions de sécurité, donne des conseils et des idées, révele des astuces. Si vous utilisez le congélateur conformément aux consignes prescrites, il fonctionnera correctement, et il vous servira a votre plaisir.

Ces informations servent la sécurité. Avant l'installation et l'utilisation de l'appareil, lire attentivement ce qui suit.

- N'utiliser le congélateur que pour stocker des produits alimentaires congelés, congeler des produits alimentaires frais, et produire des glaçons.

- Ne pas consommer les glaçons ou les esquimaux juste après les avoir sortis du congélateur, parce qu'ils provoquent des engelures.

- Ne pas permettre aux enfants de jouer a l'intérieur du congélateur ou de s'y cacher, parce que le couverce peut se fermer et ils peuvent s'y asphyxier.

- Ne pas stocker des bouteilles pleines de liquide dans le congélateur, parce qu'elles peuvent s'éclater.

- Faire attention a ce que le congélateur ne soit pas placé sur le câble secteur.

- Avant réparation ou nettoyage, sortir le câble secteur du secteur ou bien mettre l'appareil hors circuit.

- Ne pas utiliser d'autres appareils électriques a l'intérieur de l'appareil (p.ex. : appareil glacier). - L'appareil recele du gaz naturel, antipollution, notamment de l'isobutan (R600a). Tout de meme, on doit agir avec précaution, parce que l'isobutan est inflammable. C'est pourquoi il faut que

la tuyauterie du congélateur soit toujours intacte. Vous devez impérativement garder la présente notice d'utilisation a côté de l'appareil, parce que vous pourrez en avoir besoin plus tard.

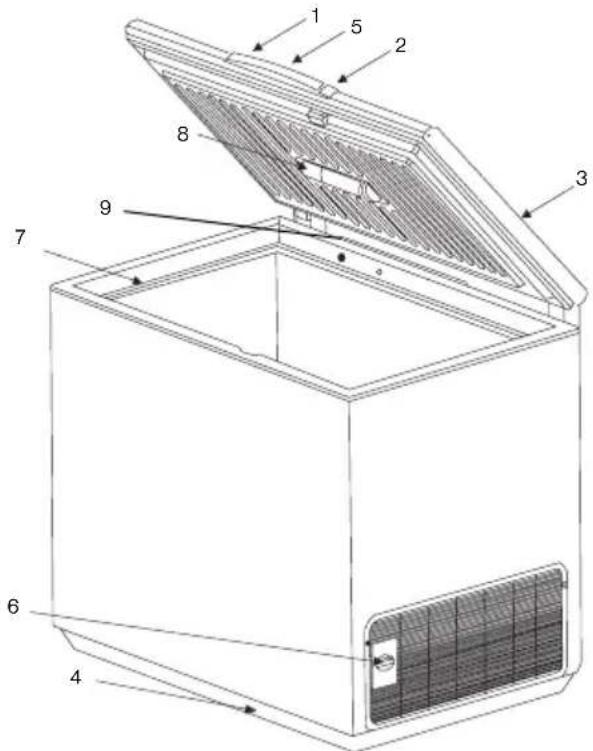

La description du produit

1. La poignée du couvercle

2. Serrure de sécurité

3. Sceau

4. Draineur de l'eau dégivrée

5. Panel de contrôle

6. Bouton thermostat: régulation de température

7. Bord supérieur

8. Lumiere

9. Valve: réouverture facile du couvercle

Panel de contrôle

A B C D

A. Témoin rouge: fonctionne quand la température du congélateur n'est pas assez basse.
B. Témoin vert: fonctionne quand l'appareil marche.
C. Témoin jaune: fonctionne quand la fonction de congélation super (Super Freeze) marche.
D. Bouton de congélation super (Super Freeze): Pour congeler une plus grande quantité de produits alimentaires frais, il démarre ou arrete la fonction de congélation super, et désactive l'alarme sonore.

Installation

• Avant de se connecter sur le secteur attendre au moins 2 heures, assurer ainsi que le circuit congélateur soit tout a fait pret a fonctionner.
• Mettre en place le congélateur dans un local sec, bien aéré. Eviter les sources de chaleur et le soleil direct.
• La température du local soit conforme à la classe clima du congélateur. Voir le chapitre "Descriptif technique".
• Mettre le congélateur sur un sol stable et horizontal, sur lequel tous les quatre pieds de celui-ci prennent appui.
• Pour le fonctionnement optimal et pour éviter les accidents au moment de l'ouverture du couvercle, laisser au moins 5 cm d'écart sur le côté et le derriere.

- Avant de connecter le congélateur sur le secteur électrique, vérifier que la tension est la meme que celle qui figure dans le chapitre "Descriptif technique" dans la rubrique "Tension".

Danger!

• Faire attention a ce que le congélateur ne soit pas placé sur le câble secteur.
• Ne par sortir le câble secteur en tirant le câble lui-meme, et encore moins ne pas tirer le congélateur par le câble.
• Ce n'est que le technicien qui soit autorisé a changer le câble secteur.
• Faire attention a ce que le derriere du congélateur ne comprime et ne blesse le câble secteur.
• Il faut assurer une ventilation suffisante autour de l'appareil.
• Ce n'est que le technicien d'électricité qui soit autorisé a faire les travaux nécessaires pour installer l'appareil.

Avertissement! Mettre a la masse l'appareil.

Premiere utilisation

• Avant la première utilisation, nettoyer l'intérieur du congélateur. Voir le chapitre "Maintenance et nettoyage".
• Connecter l'appareil sur le secteur électrique.
• A ce moment le témoin vert s'allume.
  • Le témoin rouge s'allume

également, l'alarme sonore donne un signal parce que la température n'est pas encore assez basse a l'intérieur du congélateur pour y placer des produits alimentaires.

• Pour arreter l'alarme, appuyer le bouton (D). Le témoin rouge s'éteint normalement dans quelques heures.
• Ne placer de produits alimentaires dans le congélateur qu'apres ce que le témoin rouge s'est éteint.

Bouton On/Off

Mettre en marche le congélateur

• Tourner le bouton du thermostat dans la position entre 📣.
  • Le témoin vert s'allume.

Off

Arreter le congélateur

• Tourner le bouton du thermostat dans la position "Off"
  • Le témoin vert s'éteint.

Utilisation journaliere

Régulation de température

Pour réguler la température du congélateur, faire comme suit:

- Pour définir une température de stockage plus basse, tourner le bouton du thermostat dans le sens des aiguilles d'une montre, vers

- Pour définir une température de stockage moins basse, tourner le bouton du thermostat dans le sens inverse des aiguilles d'une montre, vers ✉.

Fonction de congélation super (Super Freeze)

Si vous désirez congeler plus de 3-4 kg de produits alimentaires frais d'un seul coup, il faut prérefroidir le congélateur.

• Au moins 24 heures avant l'introduction des produits frais, poussez le bouton (D).
  • Le témoin jaune s'allume.
• Mettre les produits alimentaires dans le congélateur. Cette fonction s'arrete automatiquement après 52 heures, et le congélateur revient à la température normale de stockage. On peut arreter cette fonction a tout moment en poussant encore une fois le bouton (D).

Alarme

Si la température du congélateur n'est pas assez basse, l'alarme donne un signal sonore, le témoin rouge s'allume.

• Pour arreter le signal sonore, poussez le bouton (D). Le témoin rouge reste allumé jusqu'à ce que la température du congélateur soit plus haute que la température définie par le thermostat. Les raisons possibles du signal d'alarme:
• Y avoir mis une grande quantité de produits frais.
• Avoir tenu ouvert le couvercle trop longtemps.

- Le défaut du système. Voir le chapitre "Qu'est-ce qu'il faut faire si...".

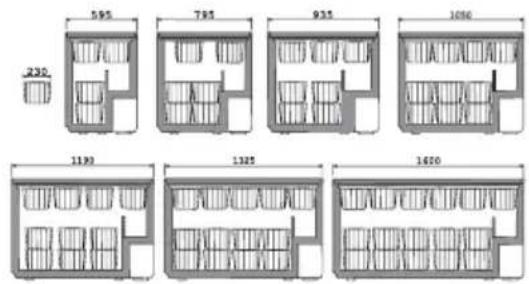

Paniers de stockage

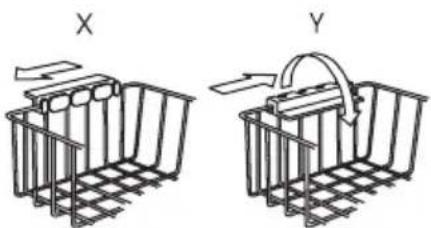

- Pendre les paniers au bord supérieur du congélateur (X) ou bien placer les paniers superposables a l'intérieur du congélateur (Y).

- Tourner et fixer les poignées a ces deux positions, conformément aux dessins.

Pouvoir acheter plus de paniers de la part du service local ou sur la page web d'Electrolux (pas dans tous les pays). Les illustrations qui figurent sur cette page montrent combien de panier pouvez-vous placer dans les différents types de congélateur.

230 595 785 935 1080 1190 1325 1420

Serrure de sécurité

- Pousser la clé en tournant dans la serrure. Pouvoir acheter des clés de remplacement du service local.

Important! Tenir les clés dans un endroit ou les enfants n'ont pas acces. Avant de placer un vieux congélateur a côté des poubelles, en sortir la clé.

Ouverture et fermeture du couvercle

Puisque le couvercle se ferme par un joint hermétique, après fermeture il ne s'ouvre pas facilement.

- Attendre quelques minutes avant de le réouvrir. Une valve facilite la réouverture du couvercle. Ne jamais tirer violemment la poignée.

Maintenance et nettoyage

Dégivrage du congélateur

Quand le givre atteint une épaisseur de 10-15 mm, il faut dégivrer le congélateur. Il est conseillé de dégivrer le congélateur quand on n'y stocke pas ou guere de produits alimentaires.

- Déconnecter l'appareil. - Sortir les produits alimentaires du congélateur, les emballer dans du papier, les tenir dans un endroit froid.

- Laisser ouvert le couvercle de l'appareil.

• Débouchonner le draineur de l'eau.

- Ramasser l'eau déglacée sur un plat, comme vous le voyez sur le dessein. S'il y en a, utiliser le sépareur.

- Vous pouvez accélérer le dégivrage, si vous éliminez la glace des cloisons par le racloir fourni.

- Bien essuyer l'intérieur du congélateur.

- Ne pas oublier de remettre le bouchon du draineur de l'eau dégivrée.

Important! Pour éliminer le givre ou la glace, ne pas utiliser de couteau ou d'autre outil aigu.

Nettoyage

Il est conseillé de procéder au nettoyage après le dégivrage.

• Déconnecter l'appareil, et en sortir tous les éléments amovibles.
• Pour nettoyer le congélateur, utiliser un chiffon humide. Utiliser de l'eau chaude et un détersif doux, sans arôme.
• Avant de les remettre, nettoyer aussi les éléments sortis.

Important! Pour nettoyer le congélateur, ne pas utiliser de détersif fort, poudre abrasive ou détersif arômatisé.

Hors d'utilisation

• Déconnecter l'appareil.
- Sortir tous les produits alimentaires du congélateur.
- Nettoyer le congélateur comme décrit plus haut.
- Laisser le couvercle entrouvert.

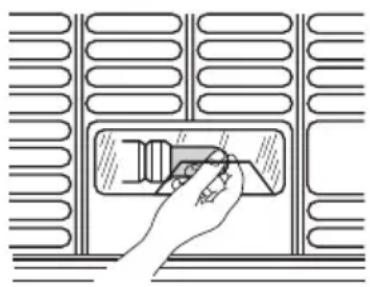

Changement d'ampoule

• Déconnecter l'appareil.
- Démonter l'ampoule et la changer (max. 15W).
- Connecter l'appareil.

Idées et astuces utiles

Congélation d'aliments

• Avant congélation, emballer les produits alimentaires frais d'une façon hermétique et imperméable, pour empecher le dessechement.
• Ne congeler des produits alimentaires que de la première qualité.
• Avant de placer des plats chauds dans le congélateur, laisser les refroidir a la température ambiante.
• Avant congélation, partager les plats en petites portions, ainsi la congélation demande moins de temps, et vous ne devez décongeler que la portion que vous allez consommer.
• Indiquer la date de la congélation sur l'emballage.
• Mettre les plats a congeler pres de la cloison froide du congélateur de façon qu'ils ne touchent pas les produits alimentaires congelés qui se trouvent déjà dans le congélateur.
• Vous pouvez stocker les produits alimentaires congelés n'importe ou dans le congélateur, mais il doit rester au moins 5 mm entre eux et le bord supérieur du congélateur.

Si la congélation se fait lentement, la qualité des produits alimentaires congelés se détériore. La quantité (en kg) de produits alimentaires congelable en 24 heures se trouve indiquée dans le chapitre "Descriptif technique" dans la rubrique "Capacité de congélation".

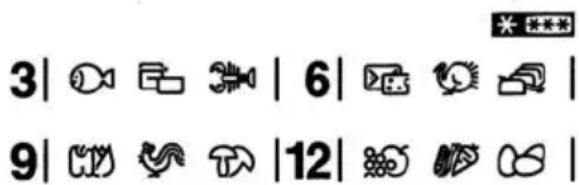

Stockage des produits alimentaires

- Pour la durée de stockage des produits alimentaires frais, regardez le tableau suivant.

• Ne jamais stocker des produits alimentaires congelés achetés si le temps de préférence a consommation est déjà périmé.
• A l'achat de produits alimentaires congelés, vérifier qu'ils ont été stockés a une température correcte. Ne pas acheter de produits alimentaires dont l'emballage est humide ou endommagé. Mettre le plus vite les produits alimentaires achetés dans le congélateur. On vous conseille d'utiliser un sac isolant pour rentrer ce type de produits alimentaires.

Important! Ne pas oublier qu'il n'est pas permis de recongeler les produits alimentaires entierement ou en partie décongelés. Par contre, les plats préparés a partir de produits alimentaires congelés peuvent être congelés.

En cas de rupture d'électricité

- Ne pas ouvrir le couvercle.

Important! Si la durée de la rupture d'électricité dépasse le temps indiqué dans le chapitre "Descriptif technique" dans la rubrique "Temps de réchauffement", il faut vite consommer les produits alimentaires décongelés, ou bien il faut tout de suite en préparer des plats et (apres refroidissement) les recongeler.

Qu'est-ce qu'il faut faire si...

Pour éviter les frais injustifiés du service, essayez d'abord ce qui suit.

Le congélateur ne marche pas

• Est-ce que l'appareil n'est pas déconnecté?
• Est-ce que le plomb a sauté?
• Est-ce qu'il n'y a pas une rupture d'électricité?
• Est-ce que le régulateur de température n'est pas dans une position «off»?

Il y a un signal sonore de l'alarme et un signal visuel par le témoin rouge (⚠️)

• Est-ce que le couverce est bien fermé? Voir plus bas.
• Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?
• Est-ce que le congélateur n'est-il pas trop pres d'une source de chaleur?

La lumière intérieure ne marche pas

• Est-ce que l'appareil n'est pas déconnecté?
• Est-ce que l'ampoule est montée trop légerement, n'est-elle pas craquée?

Le moteur marche trop

• Est-ce que le couvercle est bien fermé? Voir plus bas.
• Est-ce que la température du local n'est pas plus haute que normalement?
• Est-ce que vous n'avez pas mis une quantité plus grande de produits alimentaires frais dans le congélateur?
• Est-ce que vous n'ouvriez pas souvent le couvercle?

- Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?

- Est-ce que le joint du couvercle n'est pas déformé ou endommagé?

- Est-ce qu'il y a suffisamment de place

autour du congélateur pour que l'air puisse circuler?

- Est-ce que vous n'avez peut-être pas activé la fonction de congélation super?

La température est trop haute

• Est-ce que vous n'avez pas mis une quantité plus grande de produits alimentaires frais dans le congélateur?
• Est-ce que vous n'ouvriez pas souvent le couvercle?
• Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?

Il y a trop de glace

• Est-ce que le couvercle est bien fermé? Voir plus bas.
• Est-ce que le draineur de l'eau est bien bouchonné?

Le couvercle se ferme mal

• Est-ce qu'il n'y a pas trop de givre ou bien un paquet de produit alimentaire qui empeche la fermeture?
• Est-ce qu'il n'y a pas de paquets de produit alimentaire qui embarrassent le couvercle?
• Est-ce que le joint du couverce n'est pas pollué ou poisseux?
• Est-ce que le congélateur ne boite pas, n'est pas instable?

Le couvercle s'ouvre difficilement

- Est-ce que le joint du couverce n'est pas pollué ou poisseux?

Si vous avez toujours besoin de l'assistance, contactez le service local.

Service et réparation

En cas de défaut, détraquement de l'appareil, ne faire réparer le congélateur que dans un service agréé par Electrolux.

Important! N'essayez pas de réparer en aucun cas vous-meme l'appareil.

Descriptif technique

Modèle BNI325		ECN30105W
Volume(brut) litre 304
Volume (net) litre 300
Hauteur cm 87,6
Largeur cm 105
Profondeur cm 66,5
Poids Kg 62
Consommation/d'énergie/24 heures	kWh/24h	0,956
Capacité de congélation	kg/24h	17
Temps de réchauffement	heure	32
Puissance nominale	Watt	85
Tension Volts 230-240
Classe		SN-N-ST-T

Classe Limites de température extérieure

SN De +10°C à +32°C

N De +16°C à +32°C

ST De +18°C à +38°C

T De +18°C à +43°C

L'appareil est conforme aux directives CE suivantes:

Directive CEE 73/23. du 19.02.1973. sur la basse tension

Directive CEE 89/336. du 03.05.1989. (y compris la directive amendée CEE 92/31 - Directive de Compatibilité Électromagnétique)
