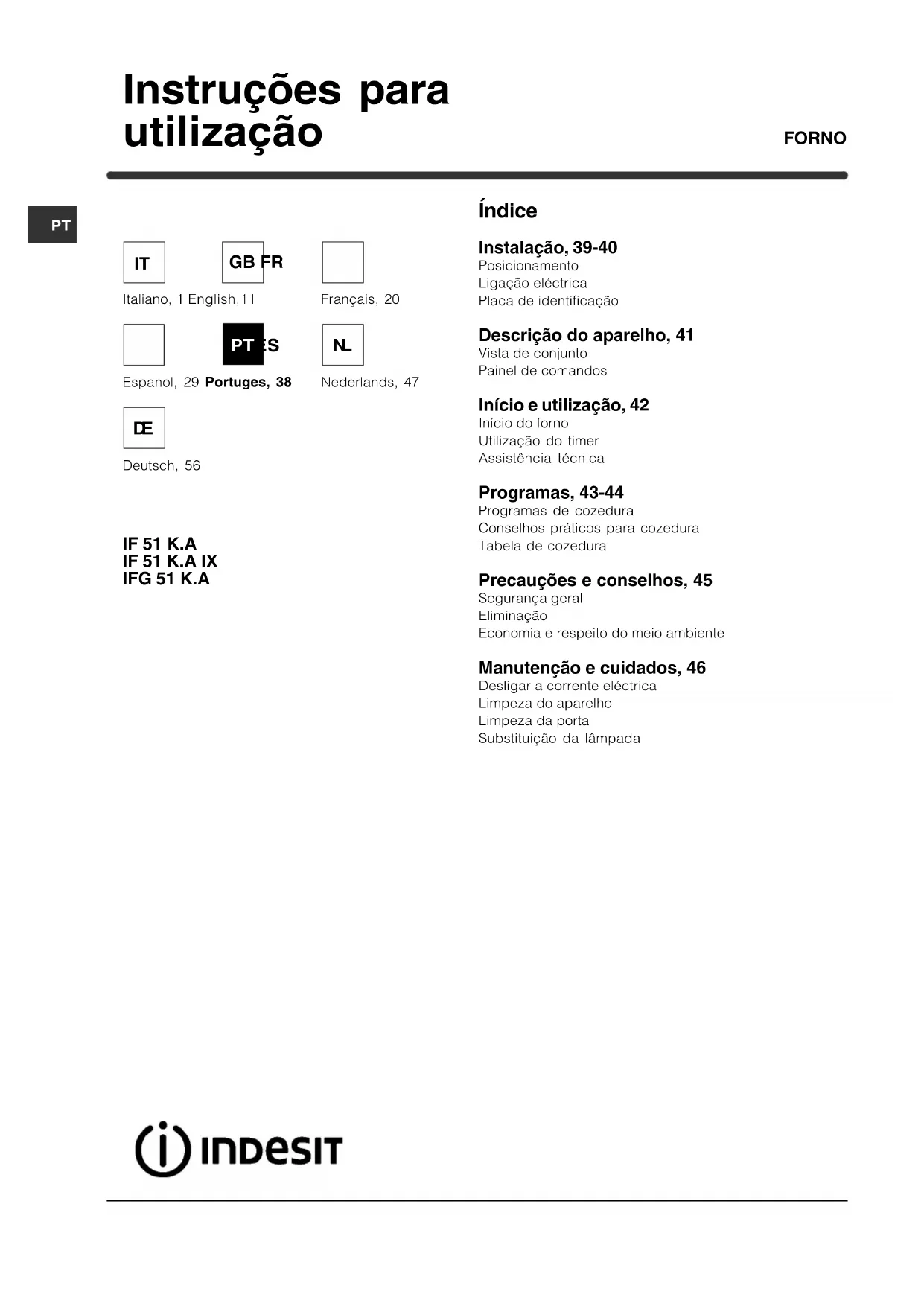

MANUAL DE UTILIZADOR IFG 51 K.A GR INDESIT

Placa de identificação

Descrição do aparelho, 41

Início e utilização, 42

Conselhos práticos para cozedura

Precauções e conselhos, 45

Economia e respeito do meio ambiente

Manutenção e cuidados, 46

Desligar a corrente eléctrica

Substituição da lâmpada

! É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda,

cessão ou mudança, assegure-se que o mesmo

permanece com o aparelho para informar o novo

proprietário sobre o funcionamento e sobre as

respectivas advertências.

! Leia com atenção as instruções: nas quais há

informações importantes sobre a instalação, a

utilização e a segurança.

! As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade

com as regras de colecta diferenciada (

Precauções e Conselhos

! A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma

instalação errada pode causar danos pessoais,

materiais e a animais.

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características

• os painéis adjacentes ao forno devem ser de

material resistente ao calor;

• no caso de móveis de madeira contraplacada, as

colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação

móvel deve ter as seguintes medidas:

! Depois de ter encaixado o aparelho, não deve ser

possível contacto com as partes eléctricas.

As declarações de consumo, indicadas na placa de

identificação, foram medidas para este tipo de

Para garantir uma boa ventilação é necessário

eliminar a parede traseira do vão. É preferível instalar

o forno de maneira que apoie-se sobre duas ripas de

madeira, ou sobre uma tábua com uma abertura de

pelo menos 45 x 560 mm. (

Para prender o aparelho no móvel: abra a porta do

forno e atarraxe 4 parafusos na madeira, nos 4 furos

situados na moldura ao redor.

! Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam ser

tirados sem o emprego de uma ferramenta.

! Os fornos equipados com cabo de fornecimento com

três pólo, são preparados para funcionar com corrente

alternada na tensão e frequência de fornecimento

indicadas na placa de identificação (veja a seguir).

Instalação 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm. 560 mm.

Consumo de energia com convecção natural função de aquecimento: Tradicional

Consumo de energia da declaração de Classe com convecção forçada função de aquecimento: Cozedura Múltipla

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE e posteriores modificações

Montagem do cabo de fornecimento

1. Para abrir a caixa de

os três parafusos dos

em seguida, prenda os

cabeças dos parafusos

4. Feche a tampa da caixa dos terminais.

Ligação à rede do cabo de fornecimento eléctrica

Monte no cabo uma ficha em conformidade com as

normas para a carga indicada na placa de

No caso de uma ligação directa à rede, será

necessário interpor, entre o aparelho e a rede, um

interruptor omnipolar com abertura mínima entre os

contactos de 3 mm. na dimensão certa para a carga

e em conformidade com as normas em vigor (a

ligação à terra não deve ser interrompida pelo

interruptor). O cabo de alimentação deve ser

colocado de maneira que em nenhum ponto

ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das

regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na

placa de identificação (

• a tensão de alimentação seja entre os valores da

placa de identificação (

• a tomada seja compatível com a tomada do

aparelho. Em caso contrário, substitua a tomada ou

a ficha; não empregue extensões nem tomadas

! Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (

! A empresa exime-se de qualquer responsabilidade

se estas regras não forem obedecidas.

* Há somente em alguns modelos.

Descrição do aparelho

PT ! Quando o acender pela primeira vez,aconselhamos de fazer funcionar o forno vazio pelomenos durante uma hora, com o termóstato posto àtemperatura máxima e a porta fechada. Em seguida,pode apagar, abrir a porta do forno e ventilar a sala.O odor que se sente é por causa da evaporaçãodas substâncias empregadas para proteger o forno. Início do forno 1. Para seleccionar o programa de cozedura quedesejar, rode o selector dos PROGRAMAS.2. Para escolher a temperatura rode o selector doTERMOSTATO. Uma lista com as cozeduras e asrespectivas temperaturas aconselhadas pode serconsultada na Tabela de cozedura ( veja os

). 3. O indicador luminosos do TERMOSTATO aceso fixono painel dos comandos avisa que o pré aquecimentofoi completado:coloque dentro os alimentos a seremcozidos.4. Durante a cozedura é sempre possível:- modificar o programa de cozedura mediante oselector de PROGRAMAS;- modificar a temperatura mediante o selector doTERMÓSTATO;- interromper a cozedura se recolocar o selector dosPROGRAMAS na posição “0”.! Nunca encoste objectos no fundo do forno, paraevitar riscos de danos ao esmalte.! Coloque sempre os recipientes de cozedura sobre agrade fornecida.Ventilação de arrefecimentoPara obter uma redução das temperaturas externas,alguns modelos são equipados com uma ventoinhade arrefecimento. Esta gera um jacto de ar que saientre o painel de comandos e a porta do forno.No final da cozedura, a ventoinha continua afuncionar até o forno arrefecer suficientemente.! No final da cozedura, a ventoinha continua afuncionar até o forno arrefecer suficientemente.Luz do fornoAcende-se se for seleccionado mediante oselector dos PROGRAMAS. Permanece acesaquando se seleccionar um programa de cozedura. Utilização do timer

* 1. Antes de mais nada, para dar corda na campainhaé necessário rodar o selector do TIMER uma voltaquase inteira na direcção dos ponteiros do relógio.2. Volte na direcção contrária aos ponteiros dorelógio, para configurar o tempo que desejar, façacoincidir os minutos indicados no selector do TIMERcom a referência fixa do painel de comandos.3. O timer é um contador de minutos: quando tiverpassado o tempo, toca um sinal acústico.! O timer não comando o forno para acender-se nemse apagar. Assistência técnica Comunique:• o modelo da máquina (Mod.)• o número de série (S/N)Estas últimas informações encontram-se na placade identificação situada no aparelho e/ou naembalagem. * Há somente em alguns modelos. Início e utilização43

PT Programas de cozedura

! Para todos os programas pode ser regulada uma

temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em

• GRATIN (é aconselhável não ultrapassar a

temperatura de 200°C).

Programa de FORNO TRADIÇÃO Activam-se os dois elementos aquecedores inferior e

superior. Com esta cozedura tradicional é melhor

utilizar uma única prateleira: com mais de uma

prateleira haverá má distribuição da temperatura.

Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores

(superior e inferior) e entra em funcionamento a

ventoinha. Como o calor é constante e uniforme em

todo o forno, o ar coze e cora os alimentos de

maneira uniforme. É possível utilizar até duas

prateleiras no máximo contemporaneamente.

Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta

função pode ser utilizada para retoques na cozedura.

Programade GRILL Acende-se o elemento aquecedor superior. A

temperatura muito alta e directa do grill possibilita

corar imediatamente a superfície dos alimentos que,

como obstruem a saída dos líquidos, mantém o

interior mais macio. A cozedura no grill é

especialmente aconselhada para os pratos que

necessitarem de alta temperatura na superfície: bifes

de vitela ou vaca, entrecôte, filés, hambúrgueres et, ...

Alguns exemplos de utilização estão apresentados na

parágrafo “Conselhos práticos para a cozedura”. Coza

com a porta do forno fechada.

Programa de GRATIN Activa-se o elemento aquecedor superior e começa a

funcionar a ventoinha. Une a irradiação térmica

unidirecional com a circulação forçada do ar no

interior do forno. Deste modo impede-se a

queimadura da superfície dos alimentos ao aumentar-

se o poder de penetração do calor. Coza com a porta

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições

das prateleiras 1 e 5: que recebem directamente ar

quente porque poderão provocar queimaduras em

alimentos delicados.

! Nas cozeduras de GRILL e GRATIN, coloque a

bandeja pingadeira na posição 1 para recolher os

resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4 das prateleiras, coloque

na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira embaixo e a grade

• Coloque a grade na posição 3 ou 4, disponha os

alimentos no centro da grade.

• É aconselhável configurar o nível de energia no

máximo. Não se alarme se a resistência superior

não permanecer constantemente acesa: o seu

funcionamento é controlado por um termóstato;

• Para cozer bem uma pizza utilize o programa de

• Utilize uma forma de alumínio leve, apoie-a na

Se utilizar a bandeja pingadeira aumentará os

tempos de cozedura e dificilmente será obtida uma

• No caso de pizzas com muita cobertura é

aconselhável colocar o queijo mozzarella na

metade da cozedura.44

Múltipla Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas

PT Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de

segurança. Estas advertências são fornecidas por

razões de segurança e devem ser lidas com atenção.

• Este aparelho foi concebido para utilização de

tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito

perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos

cabos para este fim, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se as

suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar

alimentos, somente por pessoas adultas e

conforme as instruções contidas neste livrete.

Qualquer outro uso (como por exemplo,

aquecedor de ambientes) deve ser considerado

impróprio e portanto perigoso. O fabricante

não pode ser considerado responsável por

eventuais danos derivados de usos

impróprios, errados e irrazoáveis.

• Durante o uso do aparelho os elementos de

aquecimento e algumas partes da porta do

forno ficam muito quentes. Tome cuidado para

não tocar nos mesmos e mantenha as crianças

• Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes

• Não tape as aberturas de ventilação e de

eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da

porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes;

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o

aparelho for inadvertidamente colocado a

funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam

 ” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para deslizar a ficha da

tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes

ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las.

Contacte a Assistência Técnica (

• Não coloque objectos pesados sobre a porta do

• Não é previsto que este aparelho seja utilizado

por pessoas (incluso crianças) com reduzidas

capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou que não tenham

familiaridade com o produto, a não ser que seja

vigiadas por uma pessoa responsável pela sua

segurança ou que tenham recebido instruções

preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o

• O aparelho não é destinado a ser colocado em

funcionamento por meio de um temporizador

externo ou por um sistema de comando à

• Eliminação do material de embalagem: obedeça

as regras locais, de maneira que as embalagens

possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à

gestão de resíduos de aparelhos eléctricos e

electrónicos (RAEE), prevê que os

electrodomésticos não devem ser escoados no

fluxo normal dos resíduos sólidos urbanos. Os

aparelhos desactualizados devem ser recolhidos

separadamente para optimizar a taxa de

recuperação e reciclagem dos materiais que os

compõem e impedir potenciais danos para a

saúde humana e para o ambiente. O símbolo

constituído por um contentor de lixo barrado com

uma cruz deve ser colocado em todos os

produtos por forma a recordar a obrigatoriedade

de recolha separada.

Os consumidores devem contactar as

autoridades locais ou os pontos de venda para

solicitar informação referente ao local apropriado

onde devem depositar os electrodomésticos

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da

tarde, até as primeiras horas da manhã, colabora-

se para reduzir a carga de absorção do

fornecimento de electricidade.

• É recomendável realizar as cozeduras ao GRILL e

GRATIN sempre com a porta fechada: quer para

obter melhores resultados, quer para uma

sensível economia de energia (aproximadamente

• Mantenha as guarnições eficientes e limpas, para

poderem aderir bem na porta e não causar

dispersão de calor.46

PT Verificação das guarnições

Verifique periodicamente o estado da guarnição ao

redor da porta do forno. Se houver danos, contacte

o Centro de Assistência Técnica mais perto (veja a

Assistência técnica).. É aconselhável não usar o

forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 25 W, engate E 14.

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o

aparelho da alimentação eléctrica.

• As partes externas esmaltadas ou inoxidáveis e

as guarnições de borracha podem ser limpadas

com uma esponjinha molhada com água morna e

sabão neutro. Se for difícil remover as manchas,

empregue produtos específicos. É aconselhado

enxaguar com água abundante e enxugar depois

da limpeza. Não empregue pós abrasivos nem

substâncias corrosivas.

• O interior do forno deve ser sempre limpado de

preferência depois de cada utilização, enquanto

ainda estiver morno. Utilize água quente e

detergente, enxagúe e enxugue com um pano

macio. Evite abrasivos.

• Os acessórios podem ser lavados como

de alta pressão para limpar a aparelhagem.

Limpe o vidro da porta com esponjas e produtos

não abrasivos e enxugue com um pano macio; não

use materiais ásperos, abrasivos ou espátulas

metálicas afiadas que podem arranhar a superfície e

Para uma limpeza mais cuidadosa,

é possível retirar a porta do forno.

1. abra a porta inteiramente (

2. levante e rode as alavancas situadas nas duas

3. segure a porta dos dois

lados exteriores e feche-a

novamente devagar mas não

inteiramente; Em seguida

puxe a porta para a frente e

retire-a das dobradiças (

novamente a porta realize, na

ordem contrária, as mesmas

Manutenção e cuidadosIF 51 K.A IF 51 K.A IX IFG 51 K.A Samenvatting
