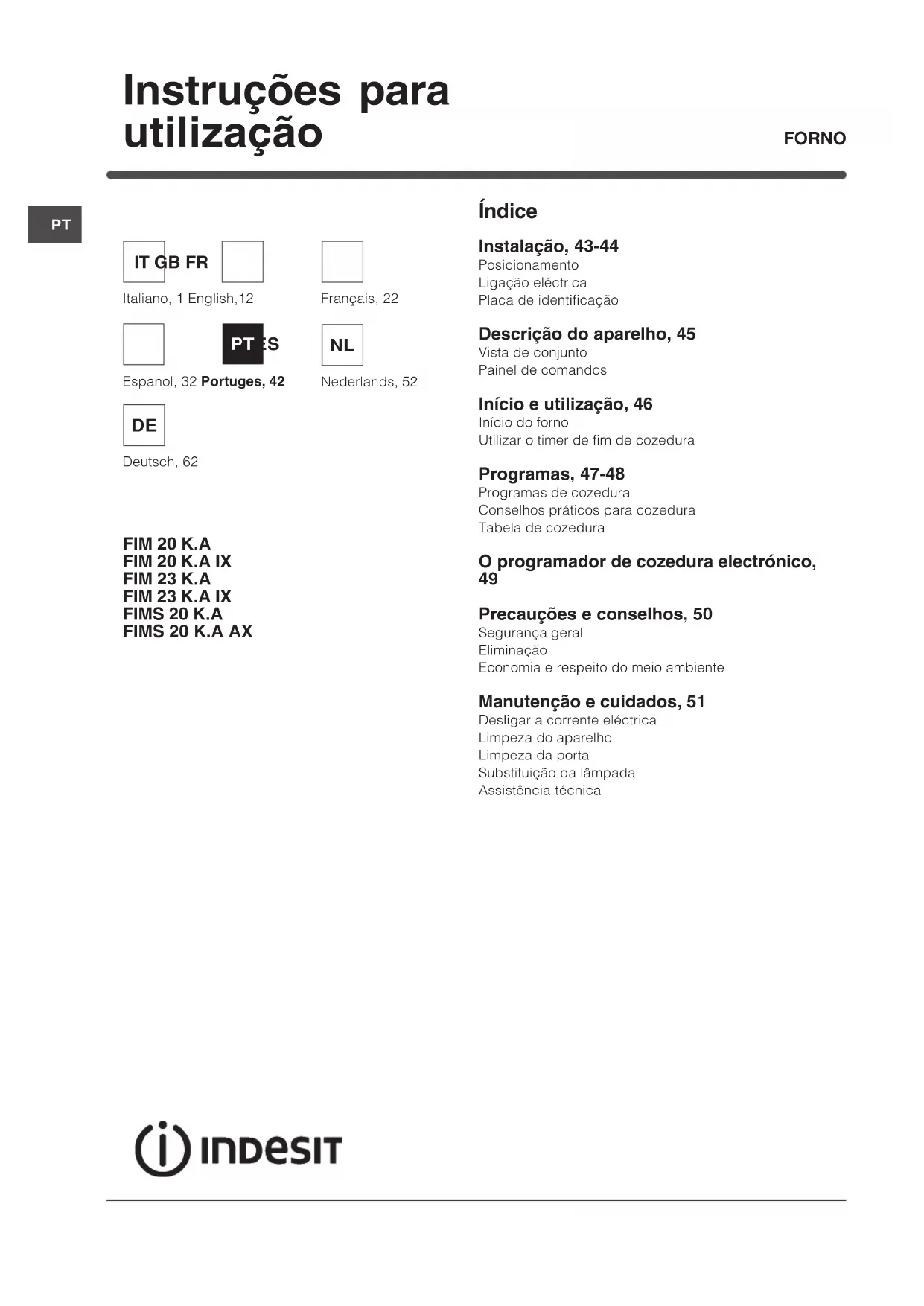

MANUAL DE UTILIZADOR FIM 20 K.A BK INDESIT

Placa de identificação

Descrição do aparelho, 45

Início e utilização, 46

Conselhos práticos para cozedura

O programador de cozedura electrónico,

Precauções e conselhos, 50

Economia e respeito do meio ambiente

Manutenção e cuidados, 51

Desligar a corrente eléctrica

Substituição da lâmpada

! É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda,

cessão ou mudança, assegure-se que o mesmo

permanece com o aparelho para informar o novo

proprietário sobre o funcionamento e sobre as

respectivas advertências.

! Leia com atenção as instruções: nas quais há

informações importantes sobre a instalação, a

utilização e a segurança.

! As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade

com as regras de colecta diferenciada (

Precauções e Conselhos

! A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma

instalação errada pode causar danos pessoais,

materiais e a animais.

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características

• os painéis adjacentes ao forno devem ser de

material resistente ao calor;

• no caso de móveis de madeira contraplacada, as

colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação

móvel deve ter as seguintes medidas:

! Depois de ter encaixado o aparelho, não deve ser

possível contacto com as partes eléctricas.

As declarações de consumo, indicadas na placa de

identificação, foram medidas para este tipo de

Para garantir uma boa ventilação é necessário

eliminar a parede traseira do vão. É preferível instalar

o forno de maneira que apoie-se sobre duas ripas de

madeira, ou sobre uma tábua com uma abertura de

pelo menos 45 x 560 mm. (

Para prender o aparelho no móvel: abra a porta do

forno e atarraxe 4 parafusos na madeira, nos 4 furos

situados na moldura ao redor.

! Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam ser

tirados sem o emprego de uma ferramenta.

! Os fornos equipados com cabo de fornecimento com

três pólo, são preparados para funcionar com corrente

alternada na tensão e frequência de fornecimento

indicadas na placa de identificação (veja a seguir).

Instalação 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm. 560 mm.

PT Montagem do cabo de fornecimento

os três parafusos dos

em seguida, prenda os

cabeças dos parafusos

3. Prenda o cabo no respectivo grampo.

4. Feche a tampa da caixa dos terminais.

Ligação à rede do cabo de fornecimento eléctrica

Monte no cabo uma ficha em conformidade com as

normas para a carga indicada na placa de

No caso de uma ligação directa à rede, será

necessário interpor, entre o aparelho e a rede, um

interruptor omnipolar com abertura mínima entre os

contactos de 3 mm. na dimensão certa para a carga

e em conformidade com as normas em vigor (a

ligação à terra não deve ser interrompida pelo

interruptor). O cabo de alimentação deve ser

colocado de maneira que em nenhum ponto

ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das

regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na

placa de identificação (

• a tensão de alimentação seja entre os valores da

placa de identificação (

• a tomada seja compatível com a tomada do

aparelho. Em caso contrário, substitua a tomada ou

a ficha; não empregue extensões nem tomadas

! Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (

! A empresa exime-se de qualquer responsabilidade

se estas regras não forem obedecidas.

N L PLACA DAS CARACTERÍSTICAS Medidas

Consumo de energia da declaração de Classe com convecção Natural função de aquecimento: Tradicional

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE e posteriores modifica

PT Descrição do aparelho

Painel de comandos * Há somente em alguns modelos. Selector dos

TERMOSTATO Painel de comandosPrateleira GRADEPrateleira BANDEJAPINGADEIRAGUIAS de escorrimento dasprateleirasposição 5posição 4posição 3posição 2posição 146

! Quando o acender pela primeira vez,

aconselhamos de fazer funcionar o forno vazio pelo

menos durante uma hora, com o termóstato posto à

temperatura máxima e a porta fechada. Em seguida,

pode apagar, abrir a porta do forno e ventilar a sala.

O odor que se sente é por causa da evaporação

das substâncias empregadas para proteger o forno.

1. Para seleccionar o programa de cozedura que

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as

respectivas temperaturas aconselhadas pode ser

foi completado:coloque dentro os alimentos a serem

4. Durante a cozedura é sempre possível:

PROGRAMAS na posição “0”.

! Nunca encoste objectos no fundo do forno, para

evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas,

alguns modelos são equipados com uma ventoinha

de arrefecimento. Esta gera um jacto de ar que sai

entre o painel de comandos e a porta do forno.

funcionar até o forno arrefecer suficientemente.

! No final da cozedura, a ventoinha continua a

funcionar até o forno arrefecer suficientemente.

Acende-se se for seleccionado

selector dos PROGRAMAS. Permanece acesa

quando se seleccionar um programa de cozedura.

Início e utilização47

PT Programas de cozedura

! Para todos os programas pode ser configurada uma

temperatura entre 60°C e MAX, excepto para o

programa GRILL, para o qual recomenda-se

configurar a temperatura apenas em MAX.

Programa de FORNO TRADICIONAL Activam-se os dois elementos aquecedores inferior e

superior. Com esta cozedura tradicional é melhor

utilizar um único tabuleiro: com mais de um tabuleiro

haverá má distribuição da temperatura.

Programa FORNO DOCE Acende-se o elemento aquecedor inferior. Esta

função é utilizável para a cozedura de alimentos

delicados, em modo especial os doces que devem

levedar e portanto necessitam de maior calor

proveniente da parte baixa do forno.

Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta

função pode ser utilizada para retoques na cozedura.

Programa de GRILL Acende-se o elemento aquecedor superior. A

temperatura muito alta e directa do grill possibilita

corar imediatamente a superfície dos alimentos que,

como obstruem a saída dos líquidos, mantém o

interior mais macio. A cozedura no grill é

especialmente aconselhada para os pratos que

necessitarem de alta temperatura na superfície: bifes

... Coza com a porta do forno fechada.

Conselhos práticos para cozedura

! Nas cozeduras de GRILL, coloque a bandeja

pingadeira na posição 1 para recolher os resíduos

de cozedura (molhos e/ou gordura).

• Coloque a grade na posição 3 ou 4, disponha os

alimentos no centro da grade.

• É aconselhável configurar o nível de energia no

máximo. Não se alarme se a resistência superior

não permanecer constantemente acesa: o seu

funcionamento é controlado por um termóstato;

• Utilize uma forma de alumínio leve, apoie-a na

• No caso de pizzas com muita cobertura é

aconselhável colocar o queijo mozzarella na

metade da cozedura.48

PT Programas Alimentos

Posição das prateleiras

Pré aquecimento (minutos)

Temperatura aconselhada

Duração da cozedura (minutos)

10 10-15 15-20 15-20 7-10 15-20 2-3

! os tempos de cozedura são indicativos e poderão serem modificados em função dos próprios gostos

pessoais. Para cozer no grill, é necessário sempre colocar a bandeja pingadeira na 1a prateleira a partir de

! Pode-se configurar, quando o forno estiver

apagado, ou mesmo quando estiver aceso, mas não

programar o fim de uma cozedura.

Depois de ligar à rede eléctrica ou depois de um

corte de corrente o ícone

e os quatro algarismos

1. Premir várias vezes a tecla

três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter

pressionadas as teclas, os números passarão mais

rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

para fixar a programação.

Programe o contador de minutos

! Esta função não interrompe a cozedura e

prescinde do uso do forno; permite apenas accionar

o sinal acústico quando terminarem os minutos

1. Premir várias vezes a tecla

três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado;

se manter pressionadas as teclas, os números

passarão mais rapidamente para facilitar a

3. Aguarde 10 segundos ou carregue novamente na

para fixar a programação.

Em seguida será mostrada a contagem regressiva

no final da qual tocará o sinal acústico.

Programação da cozedura

! É possível programar somente depois de ter

seleccionado um programa de cozedura.

Programação da duração da cozedura

1. Carregue várias vezes na tecla

e os primeiros três algarismos piscarem no VISOR;

2. com as teclas “+” e “-” regule a data desejada;

se manter pressionadas as teclas, os números

passarão mais rapidamente para facilitar a

3. Aguarde 10 segundos ou carregue novamente na

para fixar a programação.

4. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma

duração de cozedura de 1 hora e 15 minutos. O

programa irá terminar automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível

somente depois de ter definido uma duração para a

1. Realize as operações de 1 a 3 descritas para a

2. em seguida premir a tecla

quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da

cozedura desejada; se manter pressionadas as

teclas, os números passarão mais rapidamente para

facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na

para fixar a programação.

5. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico.

e acesos avisam que foi realizada

uma programação. No DISPLAY são mostradas a

hora de final de cozedura e a duração alternadas.

Como anular uma programação

Para anular uma programação:

• em seguida premir a tecla

configuração a ser anulada e os algarismos do

VISOR piscarem; Carregue na tecla “-” até que no

visor apareçam os valores 00:00.

• mantenha pressionadas contemporaneamente as

teclas “+” e ”-”; deste modo anulam-se todas as

programações efectuadas, inclusive o contador

PT Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de

segurança. Estas advertências são fornecidas por

razões de segurança e devem ser lidas com

• Este aparelho foi concebido para utilização de

tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito

perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos

cabos para este fim, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se

as suas mãos ou pés estiverem molhados ou

• O aparelho deve ser utilizado para cozinhar

alimentos, somente por pessoas adultas e

conforme as instruções contidas neste livrete.

Qualquer outro uso (como por exemplo,

aquecedor de ambientes) deve ser considerado

impróprio e portanto perigoso. O fabricante

não pode ser considerado responsável por

eventuais danos derivados de usos

impróprios, errados e irrazoáveis.

• Durante o uso do aparelho os elementos de

aquecimento e algumas partes da porta do

forno ficam muito quentes. Tome cuidado para

não tocar nos mesmos e mantenha as crianças

• Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes

• Não tape as aberturas de ventilação e de

eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da

porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar

• Não forre o fundo do forno com folhas de

• Não guarde material inflamável no forno: se o

aparelho for inadvertidamente colocado a

funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam

 ” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para deslizar a ficha da

tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes

ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las.

Contacte a Assistência Técnica (

• Não coloque objectos pesados sobre a porta do

• Não é previsto que este aparelho seja utilizado

por pessoas (incluso crianças) com reduzidas

capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou que não tenham

familiaridade com o produto, a não ser que seja

vigiadas por uma pessoa responsável pela sua

segurança ou que tenham recebido instruções

preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o

• Eliminação do material de embalagem: obedeça

as regras locais, de maneira que as embalagens

possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à

gestão de resíduos de aparelhos eléctricos e

electrónicos (RAEE), prevê que os

electrodomésticos não devem ser escoados no

fluxo normal dos resíduos sólidos urbanos. Os

aparelhos desactualizados devem ser recolhidos

separadamente para optimizar a taxa de

recuperação e reciclagem dos materiais que os

compõem e impedir potenciais danos para a

saúde humana e para o ambiente. O símbolo

constituído por um contentor de lixo barrado com

uma cruz deve ser colocado em todos os

produtos por forma a recordar a obrigatoriedade

de recolha separada.

Os consumidores devem contactar as

autoridades locais ou os pontos de venda para

solicitar informação referente ao local apropriado

onde devem depositar os electrodomésticos

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da

tarde, até as primeiras horas da manhã, colabora-

se para reduzir a carga de absorção do

fornecimento de electricidade.

• É recomendável realizar as cozeduras ao GRILL e

GRATIN sempre com a porta fechada: quer para

obter melhores resultados, quer para uma

sensível economia de energia (aproximadamente

• Mantenha as guarnições eficientes e limpas, para

poderem aderir bem na porta e não causar

dispersão de calor.51

3. segure a porta dos dois

lados exteriores e feche-a

novamente devagar mas não

inteiramente; Em seguida puxe

a porta para a frente e retire-a

Para montar novamente a

porta realize, na ordem

contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao

redor da porta do forno. Se houver danos, contacte o

Centro de Assistência Técnica mais perto (veja a

Assistência técnica).. É aconselhável não usar o forno

antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 25 W, engate E 14.

! Nunca recorra a técnicos não autorizados.

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas últimas informações encontram-se na placa

de identificação situada no aparelho e/ou na

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o

aparelho da alimentação eléctrica.

! Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e

as guarnições de borracha podem ser limpadas

com uma esponjinha molhada com água morna e

sabão neutro. Se for difícil remover as manchas,

empregue produtos específicos. É aconselhado

enxaguar com água abundante e enxugar depois

da limpeza. Não empregue pós abrasivos nem

substâncias corrosivas.

• O interior do forno deve ser sempre limpado de

preferência depois de cada utilização, enquanto

ainda estiver morno. Utilize água quente e

detergente, enxagúe e enxugue com um pano

macio. Evite abrasivos.

• Os acessórios podem ser facilmente lavados

como quaisquer utensílios, inclusive numa

máquina de lavar loiça.

Limpe o vidro da porta com esponjas e produtos

não abrasivos e enxugue com um pano macio; não

use materiais ásperos, abrasivos ou espátulas

metálicas afiadas que podem arranhar a superfície e

Para uma limpeza mais cuidadosa, é possível retirar

1. abra a porta inteiramente
