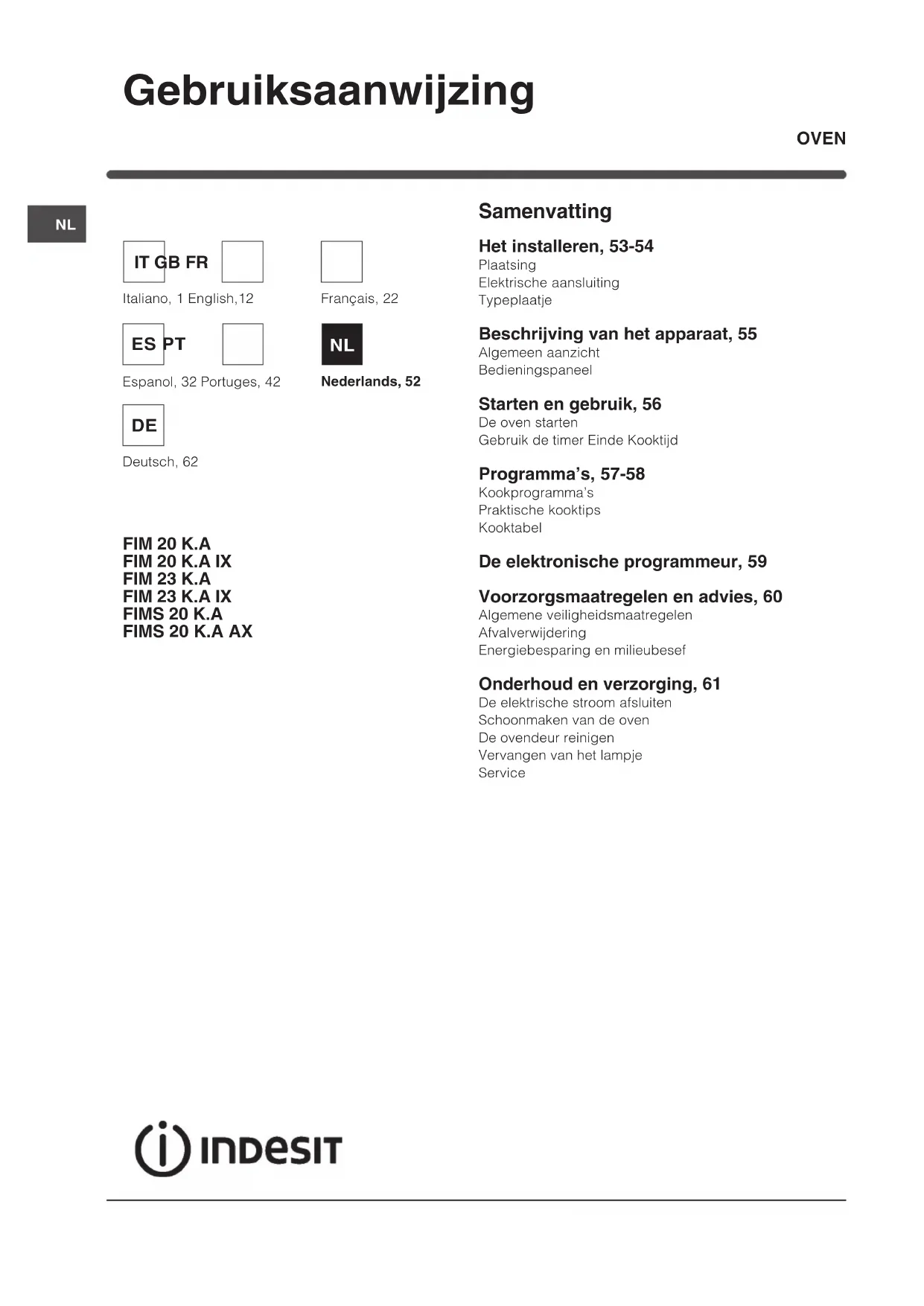

GEBRUIKSAANWIJZING FIM 20 K.A BK INDESIT

Het installeren, 53-54

Elektrische aansluiting

Beschrijving van het apparaat, 55

Starten en gebruik, 56

Gebruik de timer Einde Kooktijd

De elektronische programmeur, 59

Voorzorgsmaatregelen en advies, 60

Algemene veiligheidsmaatregelen

Energiebesparing en milieubesef

Onderhoud en verzorging, 61

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

Vervangen van het lampje

! Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft, verkoopt,

of wanneer u verhuist, dient u dit boekje bij de oven te

bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat

belangrijke informatie in over installatie, gebruik en

! Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden weggegooid

volgens de geldende normen (

Voorzorgsmaatregelen en advies

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van

de fabrikant. Een verkeerde installatie kan schade

berokkenen aan personen, dieren of dingen.

Voor een goede werking van het apparaat moet het

keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven

grenzen moeten hittebestendig zijn;

• in het bijzonder moet, in geval van meubels met

fineer, de lijm bestand zijn tegen temperaturen van

• voor het inbouwen van de oven, zowel onder het

) als in stapelbouw, dient het

meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen

contact meer mogelijk zijn met de elektrische

onderdelen. Het gebruik dat staat aangegeven op het

typeplaatje is gebaseerd op dit soort installatie.

Om een goede ventilatie te hebben is het noodzakelijk de

achterkant van het meubel te verwijderen. Het verdient de

voorkeur de oven op twee houten balken te plaatsen, of

eventueel op een enkele plank die een opening heeft van

tenminste 45 x 560 mm (

Om het apparaat aan het keukenkastje te bevestigen:

open de ovendeur en schroef de 4 houtschroeven in

de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden

verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren

met de wisselstroom, de spanning en de frequentie

die aangegeven staan op het typeplaatje (

1. Licht de lipjes aan

een schroevendraaier:

trek het deksel van het

werking stellen: draai

met inachtneming van

de kleuren: Blauw (N)

Bruin (L) Geel-Groen

4. Sluit het deksel van het klemmenbord.

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet men tussen het apparaat en het

net een meerpolige schakelaar aanbrengen met een

afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en

voldoend aan de geldende normen (de aarding mag

niet worden onderbroken door de schakelaar). De

voedingskabel moet zodanig geplaatst worden dat

hij nergens een temperatuur bereikt die 50°C hoger

is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte

elektrische verbinding en het in acht nemen van de

geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de

• het stopcontact in staat is het maximale

vermogen van het apparaat te verdragen, zoals

aangegeven op het typeplaatje (

• de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje (

• het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het

stopcontact te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het

snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of

! De kabel moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden

! De fabrikant kan niet verantwoordelijkheid worden

gesteld als deze normen niet worden nageleefd.

N L TYPEPLAATJE Afmetingen

breedte 43,5 cm hoogte 32 cm diepte 43,5 cm.

Elektrische aansluitingen

spanning 220-240V ~ 50/60Hz (zie typeplaatje) maximum vermogen 2250W ENERGY LABEL Richtlijn 2002/40/EG op etiket van elektrische ovens.

Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Traditioneel

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 2006/95/EEG van 12/12/06 (laagspanning) en daaropvolgende wijzigingen; - 2004/108/EEG van 15/12/04 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen - 2002/96/EC en daaropvolgende wijzigingen55

NL Beschrijving van het apparaat

Bedieningspaneel * Slechts op enkele modellen aanwezig. Knop

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op

maximum temperatuur en met de deur dicht. Nadat u

de oven hebt uitgedaan, opent u de ovendeur en lucht

u het vertrek. De lucht die u ruikt komt door het

verdampen van de middelen die worden gebruikt om

de oven te beschermen.

1. Door aan de knop PROGRAMMA’S te draaien kunt

u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en

aanbevolen kooktemperaturen kunt u terugvinden in

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is

bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

- de temperatuur veranderen met behulp van de knop

- het koken onderbreken door de knop

PROGRAMMA’S weer op stand “0” te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u

riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde

Teneinde de hitte aan de buitenkant van de oven te

beperken, zijn enkele modellen voorzien van een

ventilator. Hierdoor ontstaat een luchtstroom die

tussen het bedieningspaneel en de ovendeur naar

! Aan het einde van de kooktijd blijft de ventilator

draaien totdat de oven voldoende is afgekoeld.

Deze gaat werken door de knop PROGRAMMA’S op

te draaien. Ze blijft aan wanneer u een

kookprogramma selecteert.

Starten en gebruik57

! U kunt voor alle programma’s een temperatuur

tussen de 60°C en MAX instellen, behalve voor het

programma GRILL, waarbij wordt aanbevolen altijd de

maximum temperatuur (MAX) in te stellen.

Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen

gaan aan. Met deze traditionele kookwijze is het beter

een enkel rooster te gebruiken: met meerdere roosters

riskeert u een slechte temperatuursverspreiding.

Programma GEBAKOVEN Het onderste verwarmingselement gaat aan. Deze

functie wordt aangeraden voor het bakken van fijne

gerechten en vooral voor taarten die moeten rijzen en

dus meer warmte nodig hebben die van onderaf komt.

Programma OVEN BOVEN Het bovenste verwarmingselement gaat aan. Deze

functie kan worden gebruikt voor het afmaken van een

Programma GRILL Het bovenste verwarmingselement gaat aan. De hoge

en rechtstreekse hitte bruint de oppervlakten van het

vlees onmiddellijk zodat er geen vocht verloren gaat

en de binnenkant mals blijft. Het koken onder de grill

is vooral aan te raden voor gerechten die een hoge

temperatuur aan de buitenkant nodig hebben: kalfs-

en runderbiefstuk, entrecôte, filet, hamburger etc...

Kook met de ovendeur dicht.

! Bij de functies GRILL raden wij u aan de lekplaat

op stand 1 te zetten om eventueel vet of jus op te

• Plaats de grill op stand 3 of 4, plaats de

gerechten op het midden van de grill.

• We raden u aan het energieniveau op de hoogste

stand te zetten. Het is normaal dat het bovenste

verwarmingselement niet constant aan blijft: zijn

werking wordt geregeld door een thermostaat.

• Gebruik een lichte aluminium ovenschaal en zet

hem op het bijgeleverde ovenrooster.

Bij gebruik van de bakplaat duurt het langer en

krijgt u waarschijnlijk geen krokante pizza.

• Bij zeer gevulde pizza’s raden wij aan de

mozzarella of andere kaas pas halverwege de

kooktijd toe te voegen.58

Koekjes (kruimeldeeg)

Afmaken van het gerecht - 3/4 15 220 -

Clamari en garnalen aan het

! de kooktijden zijn indicatief en kunnen verschillen naar gelang uw persoonlijke smaak. Bij het bakken onder

de grill of au gratin moet de lekplaat altijd op de 1° stand van benedenaf worden geplaatst.59

programmeur DISPLAYToetsINSTELLEN TIJDSymboolEINDEBEREIDINGSymbool KLOK Symbool DUUR SymboolTIMERToetsAFNAME TIJDToetsTOENAME TIJD •• ••

! U kunt de klok zowel instellen als de oven uit is als

wanneer hij aan is, maar alleen als u geen

uitgestelde bereiding heeft ingesteld.

Na het aansluiten op het elektrische net of na het

uitvallen van de stroom knippert het symbool

de vier cijfers op het DISPLAY.

1. Druk meerdere malen op de toets

en de vier cijfers op het DISPLAY

beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de tijd in te

stellen; als u ze ingedrukt houdt zullen de nummers

sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

! Deze functie onderbreekt de bereiding niet en is

onafhankelijk van het gebruik van de oven. Hij dient

er uitsluitend voor een geluidssignaal te laten horen

als de ingestelde minuten zijn verstreken.

1. Druk meerdere malen op de toets

en de drie cijfers op het DISPLAY

beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste tijd

in te stellen; als u ze ingedrukt houdt zullen de

nummers sneller lopen en kunt u de tijd sneller

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

Nu verschijnt het terugtellen, aan het einde waarvan

u een geluidssignaal zult horen.

De bereiding programmeren

! De programmering is alleen mogelijk wanneer een

kookprogramma is geselecteerd.

Het programmeren van de kookduur

1. Druk meerdere malen op de toets

en de drie cijfers op het DISPLAY

beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste

duur in te stellen; als u ze ingedrukt houdt zullen de

nummers sneller lopen en kunt u de tijd sneller

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

4. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de

bereiding en klinkt een geluidssignaal.

• B.v.: het is 9:00 uur en u programmeert een duur

van 1 uur en 15 minuten. Het programma stopt

automatisch om 10:15.

Het einde van een bereiding programmeren

! Het programmeren van het einde van een bereiding

is alleen mogelijk nadat u een kookduur heeft

1. Volg de procedure van de duur van punt 1 t/m 3;

2. druk daarna op de toets

en de vier cijfers op het DISPLAY beginnen te

3. druk op de toetsen “+” en “-” om het einde van de

bereiding in te stellen; als u ze ingedrukt houdt

zullen de nummers sneller lopen en kunt u de tijd

4. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

5. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de

bereiding en klinkt een geluidssignaal.

en gaan aan om aan te geven

dat een programmering is uitgevoerd. Op het DISPLAY

verschijnen om de beurt de eindtijd en de duur van

Het annuleren van een programmering

Het annuleren van een programma:

totdat het symbool van de te

annuleren instelling en de cijfers op het DISPLAY

beginnen te knipperen. Druk op de toets “-” totdat

op het display de cijfers 00:00 verschijnen.

• houd tegelijkertijd de toetsen “+” en “-” ingedrukt.

Zo worden alle programmeringen geannuleerd,

inclusief de timer.60

NL Voorzorgsmaatregelen en advies

! Dit apparaat voldoet aan de geldende

internationale veiligheidsvoorschriften. Deze

aanwijzingen zijn geschreven voor uw veiligheid en u

dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-

professioneel gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is

erg gevaarlijk als het in aanraking komt met regen

• Maak gebruik van de handgrepen aan de zijkant

van de oven als u het apparaat moet verplaatsen.

• Raak de oven niet blootsvoets of met natte

handen of voeten aan.

• Het apparaat dient gebruikt te worden om

voedsel te bereiden. Het mag uitsluitend door

volwassenen worden gebruikt en alleen

volgens de instructies die in deze handleiding

beschreven staan. Elk ander gebruik (bv.:

verwarming van ruimten) is als oneigenlijk te

beschouwen en dus gevaarlijk. De fabrikant

kan niet aansprakelijk worden gesteld voor

eventuele schade die te wijten is aan onjuist,

verkeerd of onredelijk gebruik.

• Gedurende het gebruik van de oven worden de

verwarmingselementen en enkele delen van de

ovendeur heet. Raak er niet aan en houd de

kinderen op een afstand.

• Voorkom dat elektrische snoeren van andere

kleine keukenapparaten op warme delen van de

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Pak het handvat van de ovendeur alleen in het

midden vast: aan de zijkant zou het heet kunnen

• Gebruik altijd ovenwanten om gerechten in de

oven te zetten en eruit te halen.

• Plaats geen aluminiumfolie op de bodem van de

• Plaats geen brandbaar materiaal in de oven: als

de oven plotseling aan zou worden gezet, zou dit

materiaal vlam kunnen vatten.

• Controleer altijd dat de knoppen in de positie “”/

” ” staan als de oven niet gebruikt wordt. • Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken.

• Maak de oven niet schoon of voer geen

onderhoud uit als de stekker nog in het

• Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit

te voeren. Neem contact op met de Technische

• Plaats geen zware voorwerpen op de open

• Dit apparaat mag niet worden gebruikt door

personen (kinderen inbegrepen) met een beperkt

lichamelijk, sensorieel of geestelijk vermogen of

personen die niet de nodige ervaring of kennis

hebben met het apparaat, tenzij onder toezicht

van een persoon die verantwoordelijk is voor hun

veiligheid of nadat hun is uitgelegd hoe het

• Voorkom dat kinderen met het apparaat spelen.

• Verwijdering van het verpakkingsmateriaal: houdt

u aan de plaatselijke normen, zodat het

verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over

Vernietiging van Electrische en Electronische

Apparatuur (WEEE), vereist dat oude

huishoudelijke electrische apparaten niet mogen

vernietigd via de normale ongesorteerde

afvalstroom. Oude apparaten moeten apart

worden ingezameld om zo het hergebruik van de

gebruikte materialen te optimaliseren en de

negatieve invloed op de gezondheid en het milieu

te reduceren. Het symbool op het product van de

“afvalcontainer met een kruis erdoor” herinnert u

aan uw verplichting, dat wanneer u het apparaat

vernietigt, het apparaat apart moet worden

Consumenten moeten contact opnemen met de

locale autoriteiten voor informatie over de juiste

wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late

middaguur tot aan de vroege ochtend zorgt u

ervoor dat uw elektriciteitscentrale minder wordt

belast tijdens het ‘spitsuur’.

• Houdt bij de functie GRILL en GRATINEREN altijd

de ovendeur dicht: dit om betere resultaten te

bereiken en voor een betere energiebesparing

• Houdt de afdichtingen altijd schoon zodat ze

goed aansluiten op de deur en er geen hitte vrij

3. pak de deur aan de

zijkanten beet en sluit hem

langzaam, maar niet helemaal.

Trek dan de deur naar u toe en

haal hem uit zijn voegen (

Zet de deur weer op zijn

plaats door deze handelingen

in omgekeerde volgorde uit te

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting

rondom de ovendeur. In het geval de afdichtingen

beschadigd zijn, dient u zich tot de dichtstbijzijnde

Technische Dienst te wenden (

de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het vervangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en vervang het met

eenzelfde soort lampje: sterkte 25W, fitting E 14.

3. Plaats het deksel er weer op (

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;

• het model oven (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op

het apparaat en/of op de verpakking.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige

Schoonmaken van de oven

! Gebruik nooit stoom- of hogedrukreinigers voor het

reinigen van het apparaat.

• De buitenkant, dus zowel het email en het roestvrij

staal als de rubberen afdichtingen, kunnen met

een spons en een sopje worden afgenomen. Als

de vlekken moeilijk te verwijderen zijn, kunt u een

speciaal reinigingsmiddel gebruiken. Na het

reinigen dient u alles goed af te spoelen en te

drogen. Gebruik geen schuurmiddelen of

• De binnenkant van de oven kunt u het beste

direct na gebruik schoonmaken, als hij nog lauw

is. Gebruik warm water en een

schoonmaakmiddel, spoel vervolgens af en droog

met een zachte doek. Gebruik geen

• De accessoires kunnen gewoon worden

afgewassen (eventueel ook in de vaatwasser).

De ovendeur reinigen

Reinig het glas van de deur met een spons en niet

schurende producten. Droog met een zachte doek.

Gebruik geen ruwe schurende materialen of scherpe

schrapertjes die het oppervlak zouden kunnen

krassen waardoor als gevolg het glas zou kunnen

U kunt voor een grondige reiniging de ovendeur

zich aan de scharnieren
