MANUAL DE UTILIZADOR ADP 9AM DAITSU

LEER ESTE MANUAL DE FUNCIONAMIENTO ANTES DE UTILizar EL APARATO DE AIRE ACONDICIONADO.

LER ESTE MANUAL DE FUNCIONAMENTO ANTES DE UTILizar O APARELHO DE AR CONDICTIONADO.

VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT D'UTILISER LE CONDITIONNEUR D'AIR.

Suministro eletrico:

Regras de seguraranga 12
Nomes das peças 13
Acessórios 13
Painel de funciona do ar condicionado 14
Instruções de functiomeno do ar condicionado 15-16
Instalacao 17-18
Manutenção 19
Resolucao de problemas 20

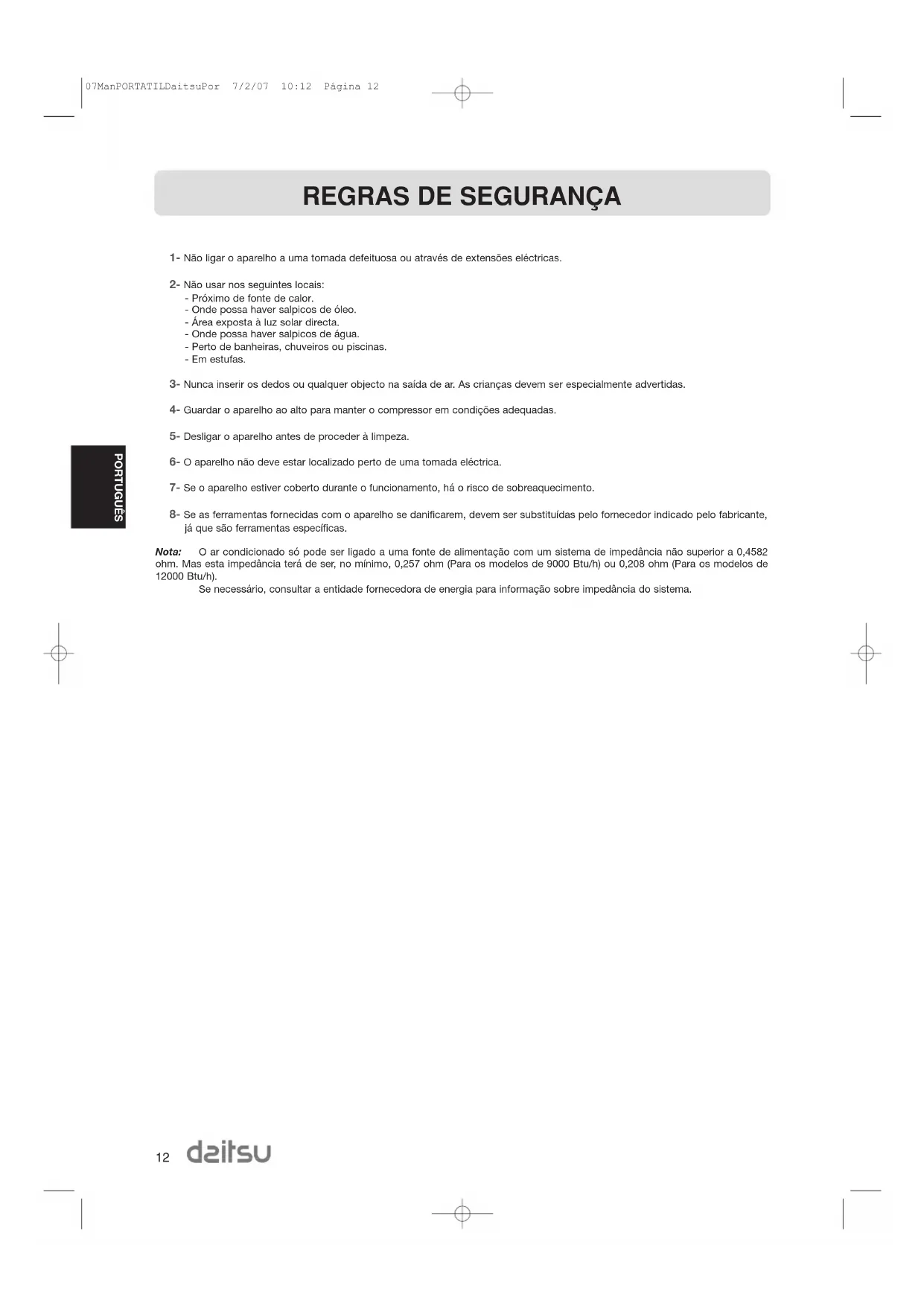

REGRAS DE SEGURANÇA

1- Nao ligar o aparenho a uma tomada defeituosa ou atraves de extensoes eletricas.
2- Nao usar nos seguintes locais:

• Proximo de fonte de calor.
• Onde possa haver salpicos de oleo.
• Área exposta à luz solar directa.
• Onde possa haver salpicos de agua.
• Perto de banheiras, chuveiros ou piscinas.
• Em estufas.

3- Nunca insertir os dedos ou qualquer objecto na saida de ar. As crianças devem ser especialmente advertidas.
4-Guardar o aparelho ao alto para manter o compressor em condições adequadas.

5- Desligar o aparelho antes de proceder a limpeza.
6- O aparelho não deve estar localizzato perto de una toma de electrica.
7-Se o aparelho estiver coberto durante o funcaoamento, hao risco de sobreaquecisiono.
8- Se as ferramentas fornecidas com o aparecido se danificarem, devem ser substituidas pelo fornecedor indicado pelo fabricante, ja que são ferramentas espécicas.

Note: O ar condicionado so pode ser ligado a uma fonte de alimentacao com umsystema de impedencia nao superior a 0,4582 ohm. Mas esta impedencia tera de ser, no minimum, 0,257 ohm (Para os modelos de 9000 Btu/h) ou 0,208 ohm (Para os modelos de 12000 Btu/h).

Se necessario, consulir a entidade fornecedora de energia para informacao sobre impedancia do systema.

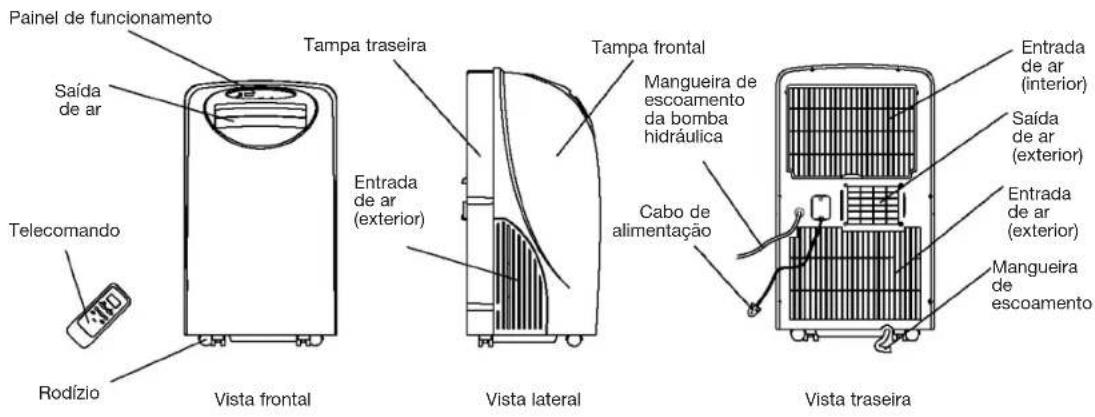

NOMES DAS PEÇAS

ACESSORIOS

PEÇAS NOME DAS PEÇAS QUANTIDADE
	Conduça 1
	Adaptador A (para montagem de conduça permanente) 1
	Adaptador B (para montagem de conduça temporária) 1
	Bucha 4
	Paraíusos 4
	Pilhas alcalinas 2
	Telecomando 1
	Mangueira de escoamento da bomba de água 1

• Conferir todos os acessórios incluidos na embalagem e consulutar as instruções de instalação respectivas.

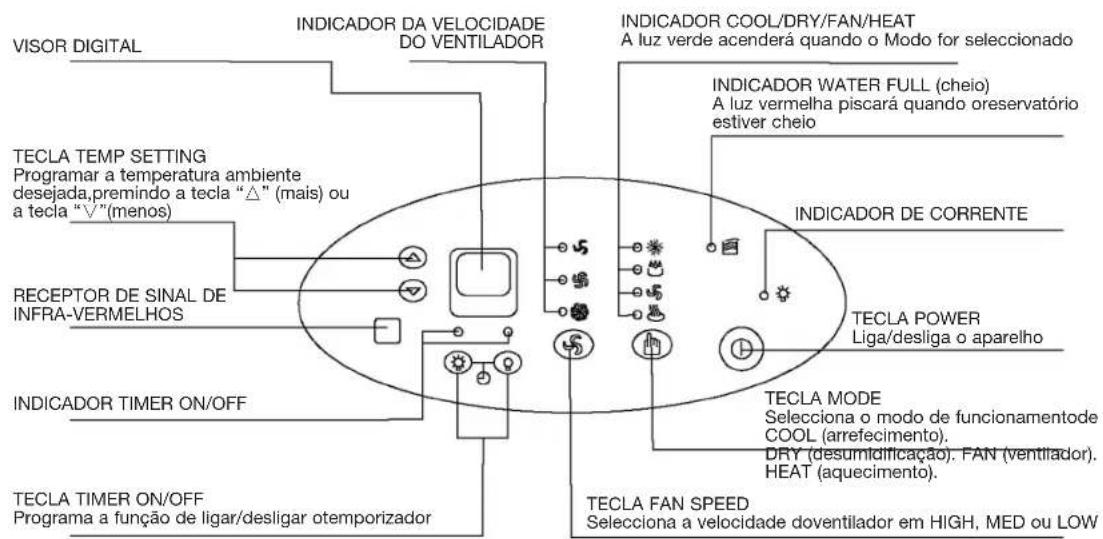

PAINEL DE FUNCIONAMENTO DO AR CONDICIONADO

Arrefecimento e aquecimento

Painel de funciona

Tipo so arrefecimento

Painel de funciona

INSTRUÇões DE FUNCIONAMENTO DO AR CONDICIONADO

Antes de por este aparelho em funciona

1- Escolher uma localização adequada, com acesso fácil a uma tomada de corrente.
2- Instalar o Tubo de Exaustao Flexivel e o Kit de Adaptacao a Janela, como ilustrado na.

Nota: O Passo 2 soit nécessario quando for uso o modo de arrefecimento.

3-Ligar o aparelho a uma tomada de 220V-240V-50Hz, com ligaço de terra.

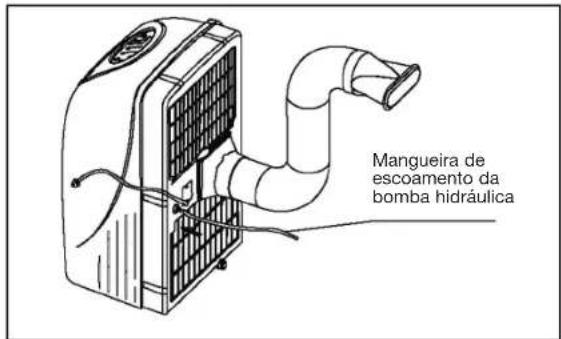

4- Verificar a correcta instalacao da manqueira de escoamento da bomba hidrualica.
5- Premir a tecla on / off para ligar o aparelho.

(1) Antes da utilização

Operações de Desumidificacao e Arrefecimento:
- A amplitude de desumidificacao é de 10^ - 30^ / 50^ - 86^, e a amplitude de functiOnamento em arrefecimento é de
17^ - 30^ / 63^ - 86^.
- Se as operacoes de arrefecimento e desumidificacao tiverem sido desligadas e necessitarem de ser ligadas novamente ime
diatarmenta a segir, esparar circa de tres微量元素 até que o functiomento possa ser reiniciado.
- Verificar se a mangueira de escoamento da bomba hidráulica está devidamente ligada ao aparelho.

Corrente de alimentacao:
-Inserir a ficha numa tomada.
- Nao ligar o ar condidionado a uma tomada multipla que esteja a serutilizada por outros aparelhos eletricos.
- Verificar que a corrente de alimentação é de AC 220V-240V~50Hz.

INSTRUÇÉS DE FUNCIONAMENTO DO AR CONDICIONADO

(2) Operação de referecimento

• Premir a tecla "MODE" varias vezes ate o indicator "COOL" se acender.
• Premir as teclas "TEMP SETTING" "▲" ou "▼" para seleccionar a temperatura ambiente desejada. (17°C-30°C/63F-86F)
• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.

(3) Operacao de desumidificacao

• Premir a tecla "MODE" varias vezes ate o indicator "DRY" se acender.
• Premir as teclas "TEMP SETTING" "▲" ou "▼" para seleccionar a temperatura ambiente desejada. (10 C-30°C/50F-86F)
• Nesta programação, o ventilador funciona a uma velocidade fixa.
• Manter portas e janelas fechadas para melhores resultados de desumidificacao.
• Nao colocar a conducta na janela.

(4) Operacao de aquecimento (O tipo so arrefecimento nao dispoe de dispositivo de aquecimento)

• Premir a tecla "MODE" varias vezes ate o indicator "HEAT" se acender.
• Premir as teclas "TEMP CLOCK ADJ" "▲" ou "▼" para escolher a temperatura ambiente desejada. (17°C-30°C/63°F-86°F)

• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.

• Não colocar a conduça na janela.

(5) Operação de ventilação

• Premir a tecla "MODE" varias vezes ate o indicator "FAN" se acender.
• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
• Nao colocar a conducta na janela.

(6) Operacao de temporização

Programação de ligaçao do temporizador:
- Premir a tecla "TIMER ON" quando o aparelho estiver desligado. Escolher a hora desejada para liação do aparelho.
- A janela do Painel de Funcionamento月至ra "ON"
- A hora de ligação pode ser programada das 0H00 às 24H00.

Programação de cancelamento do temporizador:

• Premir a tecla "TIMER OFF" quando o ar condicionado estiver ligado. SeLECTIONAR a hora desejada para o aparelho se desligar. A janela do Painel de Funcimento月至ra "OFF".
• A hora para desligar pode ser programada das 0H00 as 24H00.

(7) Escoamento da água da bomba

• Ligar a mangueira de escoamento da bomba hidráulica antes de iniciau or的功能amento. Quando o navel de agua do reservatório interno atingir um determinado navel, a bomba hidráulica sera activada e escoarà a agua de condensação atraves de mangueira de escoamento. A altitude maxima de elevação é de 3,5m. (Nestas condições, colocar a tampa de borracha no orifico traseiro para fazer o escoamento continuo).

(8) Escoamento continuo

• Quando se planeardeer o aparelho fora deutilização por um periodo prolongado, retirar a tampa de borracha do orifico traseiro e instalar a mangueira de escoamento na junta de escoamento. Touta a agua do reservatório sera escoada atraves da mangueira. (Nestas condições, a bomba hidráulica não é activada.)

INSTALAÇÃO

(1) Importante

Instalar o ar condidcionado portail em piso plano e num local onde as saidas de ar nao sejam bloqueadas. Devera ser mantido um espoço livre微量元素 de 30 cm de paredes ou outros obstáculos. Este aparelho nãodeer ser uso em lavandarias.

A tomadadeerarestao alcance do local de colocacao doaparelho.

A electrificação deverá ser feita em conformidade com a regulamentação local.

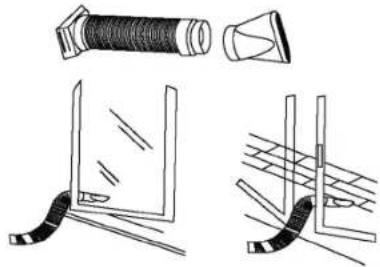

(2) Instruções de montagem da conduita

Temporária

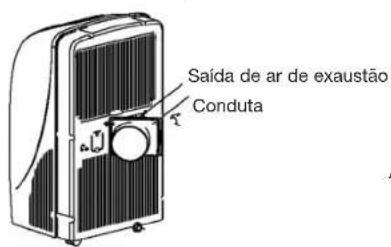

1- Ligar una extremidade da conduita a saida de ar do aparelho, primeiro o lado esquerdo eropsosladoredioa conduita.Puxar para baixo everified se está firmamente fixada. (Ver as figuras)
2-Ligar a outra extremidade da conduita ao adaptador B.
3- Colocar esta extremidade numa janela proxima.

Permanente

1-Ligar una extremidade da conduc ta saida de ar do aparelho. Conforme a direc tiona seta, fixar primeiro o lado esquido da conduc t ao painei de saia de ar, e depos o lado direito da conduc. Puxar para baixo e verificar se esta firmmente fixada. (Ver as figuras)

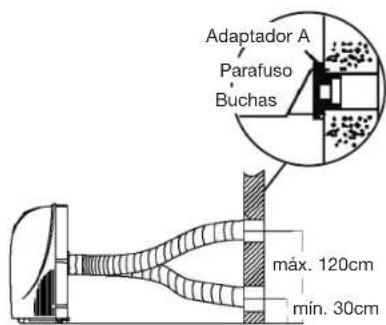

2- Instalar o adaptor A na parede, usando as 4buchas e os parafusos. Verificar se está bem fixo. (Ver as figuras)
3-Ligar a outra extremidade da conduita ao adaptador A.
4- Tapar o orificio com a tampa do adaptor quando não for utilizesdo.
- A conduta pode ter entre 500 mm e 2000 mm, mais é recomendável que o comprimento sera o minimo.

IMPORTANT

Nao acurvatura do excesso o duto (veja a figura)

INSTALAÇÃO

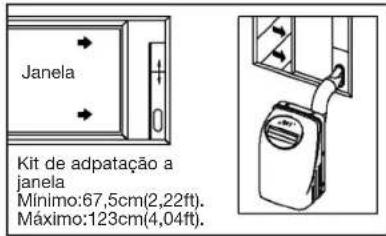

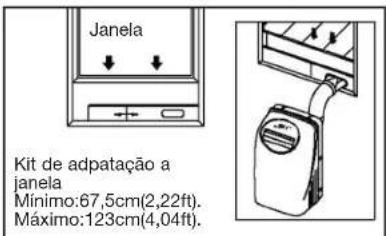

Kit de Instalação em Janela

O kit de instalacao foi concebido para se fazer a maior das janelas verticas ou horizontais. Contudo, pode ser necessario improvisar/modifyçalgunes aspectos dos processos de instalacao paracretostiposdejanelas.Consultrar aFig.para as aberturas maximase minimas das janelas.

Este aparelho está equipado com um reservatório de água interno,does mecanismos de corte de segurarca, dos quais um éutilizzato para controlar o escoamento da bomba hidráulica, e o othero para supervisionar o nivel de agua no reservatório interno. quando a agua atinge um determinacao nivel, o mecanismo de segurarca indicatorde cheio éactivado. O visor digital在哪 P1 e o indicator Water Full acende-se. Com cuidado, virar o aparelho, retirar a tampa de borracha do orifico de escoamento e despejar a agua. O aparelho continuará a funcional.

MANUTENÇAO

IMPORTANT

1- Desligar o aparelho antes de proceder à limpeza.
2- Nao usar benzina, diluentes ou除外 quimicos para limpar o aparelho.
3- Nao molhar o aparelho. A electricidade pode ser perigosa.
4- Se o cabo de alimentacao estiver danificado,deer ser reparado pelo fabricante ou seu representante.

Filtro de ar

• Limpar o fazer de ar(pelo menos uma vez quinzenalmente para evitar umfun-cionamento deficiente devido àpoira.

Retirar

Puxar a tampa do filtro eletalro de ar.

Limpieza

Lavar o filtro de ar, vergulhando-o em agua morna (cerca de 40^ / 104^) com detergente neutro. Enxaguar e deixar secar a?sobra.

Montagem

Colocar o filtro na tampa, utilizeso gramps de fixacao do interior da tampa. Colocar o filtro no aparecido.

Exterior do aparelho

• Usar um pano humedecido com detergente neutro para limpar o exterior do aparelho, e secar com um pano seco.

RESOLUÇÃO DE PROBLEMAS

Problemas	Causas possíveis Solutções	propostas
O aparecido não funciona quando se prime a tecla 1/0	O indicator de reservatório cheio pesca. O reservatório está cheio.	Despejar a água do reservatório.
	A temperatura ambiente é superior à temperatura programada. (Modo de aquecimento)	Reprogramar a temperatura.
	A temperatura ambiente é inferior à temperatura programada. (Modo de arrefecimento)	Reprogramar a temperatura.
Não arrefece nada	As janelas ou portas são abertas.	VerIFICAR se todas as portas e janelas está fechadas.
	Há fontes de calor no aposento.	Retirar as fontes de calor, se possível.
	A conduita de saída de ar não está ligada ou está bloqueada.	Ligar a conduita e verficar se funciona ade-quadamente.
	A programação da temperatura está muito alta.	Diminuir a temperatura programada.
	O FILTER de ar está bloqueado com poira.	Limar o FILTER de ar.
Dispositivo de corte em modo de aquecimento	Função de proteção contra sobreaquecemto. quando a temperatura na saía de ar ultra-passa os 70°C/158°F, o aparecido des Liga-se.	Ligar novamente"Afters de o aparecido ter arrefecido.
Ruidos ou vibrações	O piso não estáivelado ou não é suficientemente plano.	Colocar o aparecido em piso plano eivelado.
Som gorgolejante	O som deriva do refluxo do liquido de refrigendaçoestrato no ar condicionado.	É normal.
