MANUAL DE UTILIZADOR ADP 12T DAITSU

Manual de utilização

Mode d'emploi

Instruction manual

LEER ESTE MANUAL DE FUNCIONAMIENTO ANTES DE UTILIZAR EL APARATO DE AIRE ACONDICIONADO.

LER ESTE MANUAL DE FUNCIONAMENTO ANTES DE UTILIZAR O APARELHO DE AR CONDICIONADO.

VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT D'UTILISER LE CONDITIONNEUR D'AIR.

Regras de segurança ....12

Nomes das peças ....13

Acessórios....13

Painel de funcionamento do ar condicionado ....14

Instruções de funcionamento do ar condicionado ....15-16

Instalação....17-18

Manutenção....19

Resolução de problemas....20

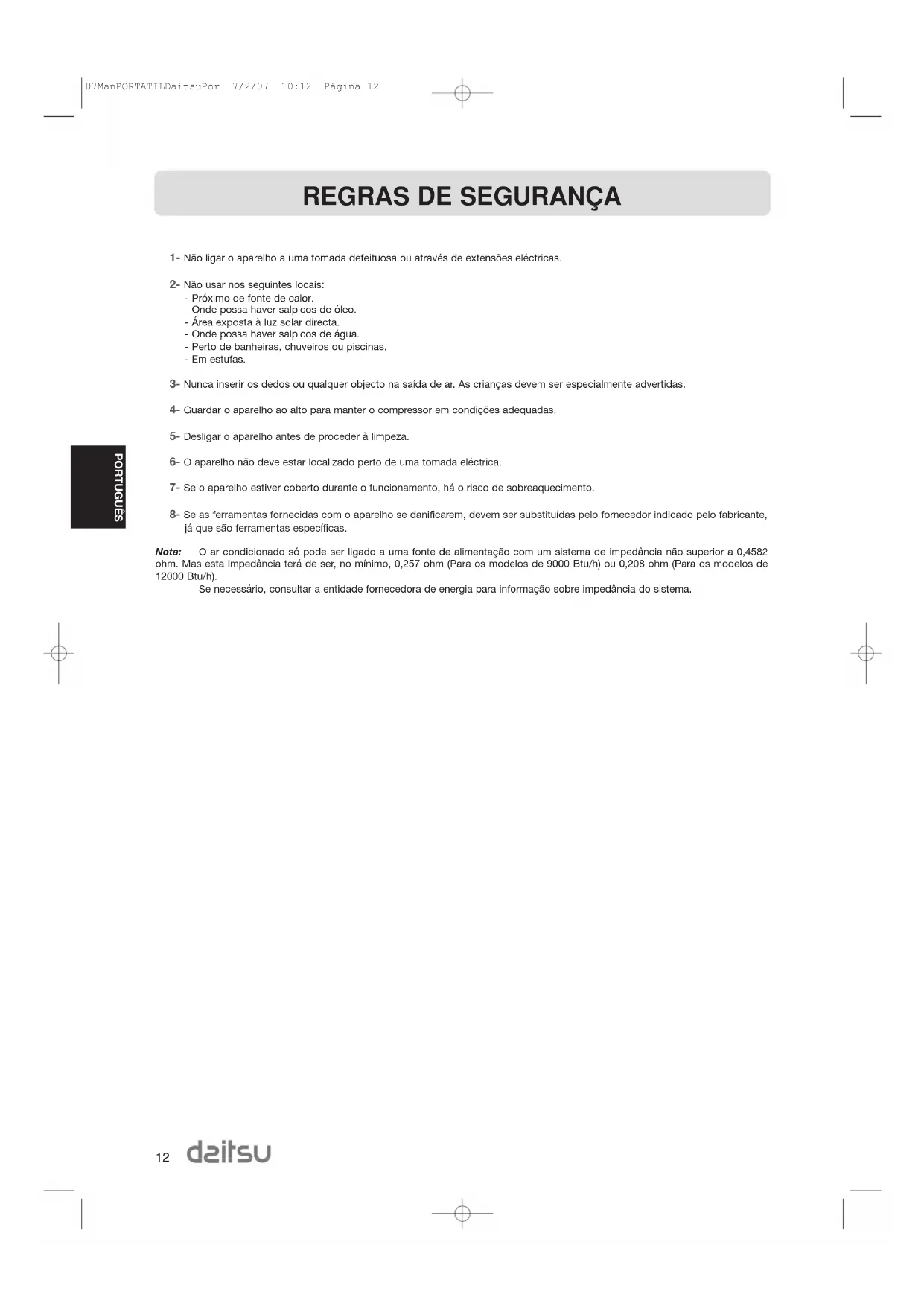

REGRAS DE SEGURANÇA

1- Não ligar o aparelho a uma tomada defeituosa ou através de extensões eléctricas.
2- Não usar nos seguintes locais:

- Próximo de fonte de calor.

• Onde possa haver salpicos de óleo.
• Área exposta à luz solar directa.
• Onde possa haver salpicos de água.
• Perto de banheiras, chuveiros ou piscinas.
• Em estufas.

3- Nunca inserir os dedos ou qualquer objecto na saída de ar. As crianças devem ser especialmente advertidas.
4- Guardar o aparelho ao alto para manter o compressor em condições adequadas.
5- Desligar o aparelho antes de proceder à limpeza.
6- O aparelho não deve estar localizado perto de uma tomada eléctrica.
7- Se o aparelho estiver coberto durante o funcionamento, há o risco de sobreaquecimento.
8- Se as ferramentas fornecidas com o aparelho se danificarem, devem ser substituídas pelo fornecedor indicado pelo fabricante, já que são ferramentas específicas.

Nota: O ar condicionado só pode ser ligado a uma fonte de alimentação com um sistema de impedância não superior a 0,4582 ohm. Mas esta impedância terá de ser, no mínimo, 0,257 ohm (Para os modelos de 9000 Btu/h) ou 0,208 ohm (Para os modelos de 12000 Btu/h).

Se necessário, consultar a entidade fornecedora de energia para informação sobre impedância do sistema.

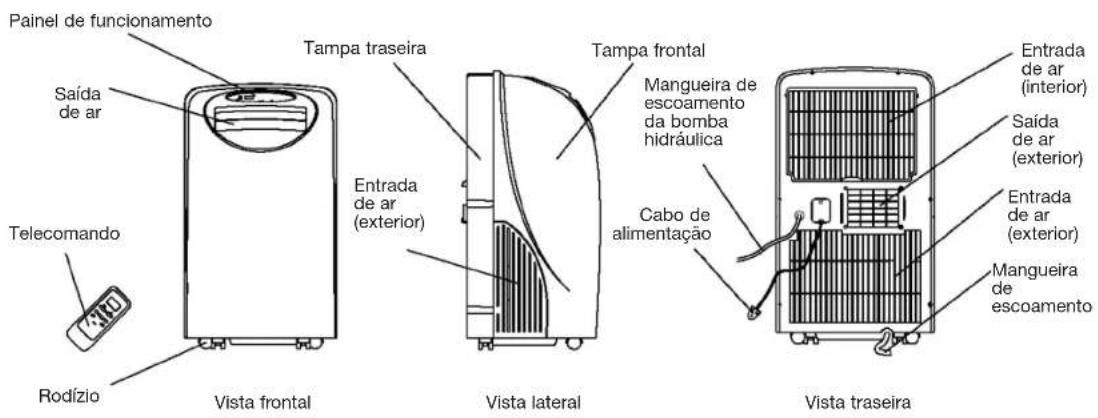

NOMES DAS PEÇAS

Painel de funcionamento Tampa traseira Saída de ar Telecomando Rodízio Vista frontal Entrada de ar (exterior) Tampa frontal Mangueira de escoamento da bomba hidráulica Cabo de alimentação Vista lateral Entrada de ar (interior) Saída de ar (exterior) Entrada de ar (exterior) Mangueira de escoamento Vista traseira

ACESSÓRIOS

PEÇAS NOME DAS PEÇAS QUANTIDADE
	Conduta 1
	Adaptador A (para montagem de conduta permanente) 1
	Adaptador B (para montagem de conduta temporária) 1
	Bucha 4
	Parafusos 4
	Pilhas alcalinas 2
	Telecomando 1
	Mangueira de escoamento da bomba de água 1

• Conferir todos os acessórios incluídos na embalagem e consultar as instruções de instalação respectivas.

PAINEL DE FUNCIONAMENTO DO AR CONDICIONADO

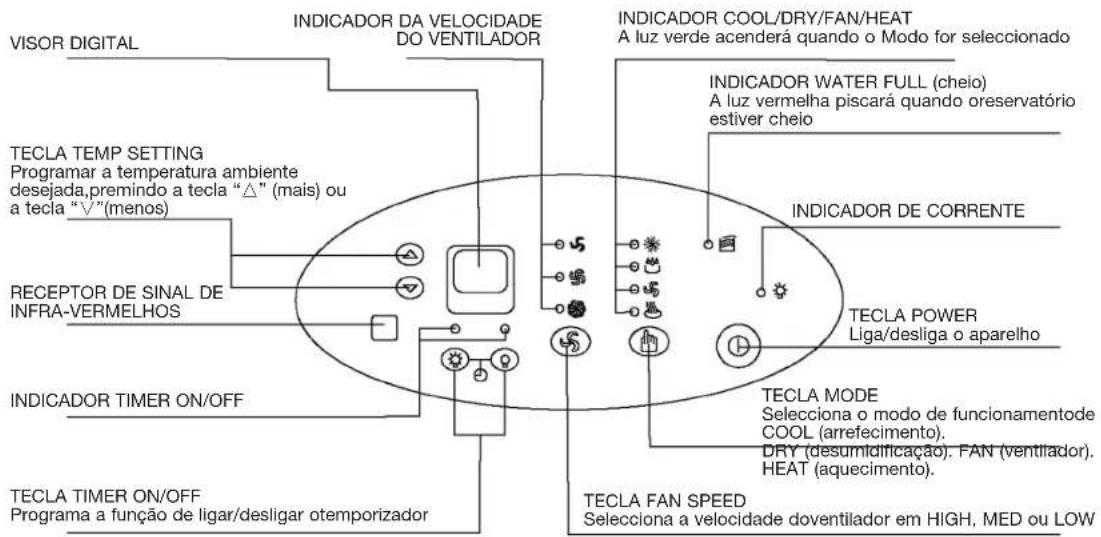

Arrefecimento e aquecimento

VISOR DIGITAL INDICADOR DA VELOCIDADE DO VENTILADOR TECLA TEMP SETTING Programar a temperatura ambiente desejada,premindo a tecla "△" (mais) ou a tecla "▽"(menos) RECEPTOR DE SINAL DE INFRA-VERMELHOS INDICADOR TIMER ON/OFF TECLA TIMER ON/OFF Programa a função de ligar/desligar otemporizador INDICADOR COOL/DRY/FAN/HEAT A luz verde acenderá quando o Modo for selecionado INDICADOR WATER FULL (cheio) A luz vermelha piscará quando oreservatório estiver cheio INDICADOR DE CORRENTE TECLA POWER Liga/desliga o aparelho TECLA MODE Seleciona o modo de funcionamentode COOL (arrefecimento). DRY (desumidificação). FAN (ventilador). HEAT (aquecimento). TECLA FAN SPEED Seleciona a velocidade doventilador em HIGH, MED ou LOW

Painel de funcionamento

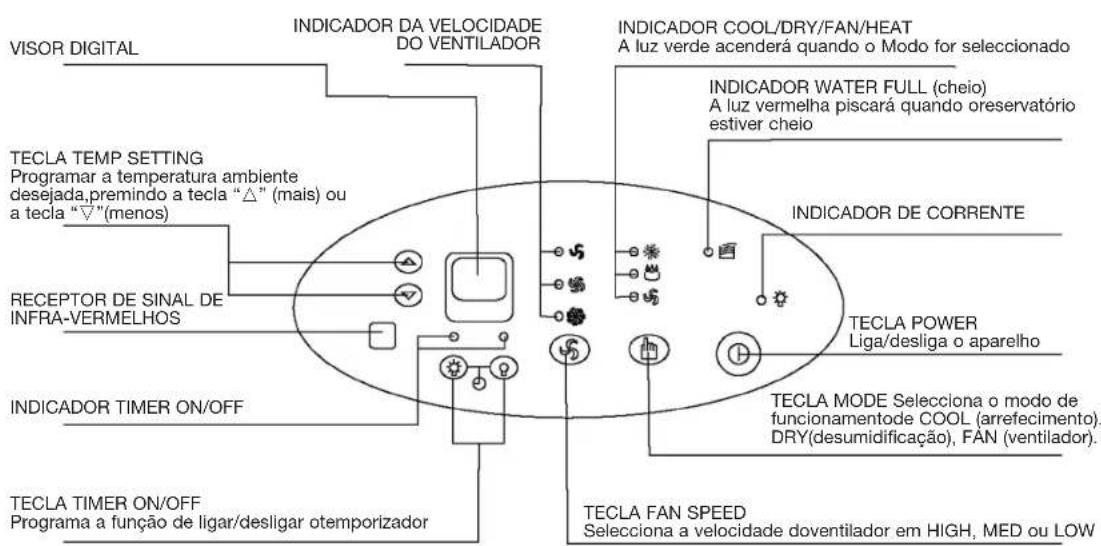

Tipo só arrefecimento

VISOR DIGITAL INDICADOR DA VELOCIDADE DO VENTILADOR TECLA TEMP SETTING Programar a temperatura ambiente desejada,premindo a tecla "△" (mais) ou a tecla "▽"(menos) RECEPTOR DE SINAL DE INFRA-VERMELHOS INDICADOR TIMER ON/OFF TECLA TIMER ON/OFF Programa a função de ligar/desligar otemporizador INDICADOR COOL/DRY/FAN/HEAT A luz verde acenderá quando o Modo for seleccionado INDICADOR WATER FULL (cheio) A luz vermelha piscará quando oreservatório estiver cheio INDICADOR DE CORRENTE TECLA POWER Liga/desliga o aparelho TECLA MODE Selecciona o modo de funcionamentode COOL (arrefecimento). DRY(desumidificação), FAN (ventilador). TECLA FAN SPEED Selecciona a velocidade doventilador em HIGH, MED ou LOW

Painel de funcionamento

INSTRUÇÕES DE FUNCIONAMENTO DO AR CONDICIONADO

Antes de pôr este aparelho em funcionamento

1- Escolher uma localização adequada, com acesso fácil a uma tomada de corrente.
2- Instalar o Tubo de Exaustão Flexível e o Kit de Adaptação a Janela, como ilustrado na.

Nota: O Passo 2 só é necessário quando for usado o modo de arrefecimento.

3- Ligar o aparelho a uma tomada de 220V-240V-50Hz, com ligação de terra.
4- Verificar a correcta instalação da mangueira de escoamento da bomba hidráulica.
5- Premir a tecla on / off para ligar o aparelho.

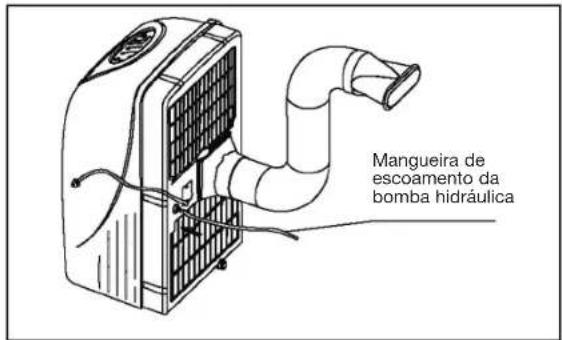

Mangueira de escoamento da bomba hidráulica

(1) Antes da utilização

Operações de Desumidificação e Arrefecimento:
- A amplitude de desumidificação é de 10°C-30°C/50°F-86°F, e a amplitude de funcionamento em arrefecimento é de
17°C-30°C/63°F-86°F.
- Se as operações de arrefecimento e desumidificação tiverem sido desligadas e necessitarem de ser ligadas novamente ime-
diatamente a seguir, esperar cerca de três minutos até que o funcionamento possa ser reiniciado.
- Verificar se a mangueira de escoamento da bomba hidráulica está devidamente ligada ao aparelho.

Corrente de alimentação:

• Inserir a ficha numa tomada.
• Não ligar o ar condicionado a uma tomada múltipla que esteja a ser utilizada por outros aparelhos eléctricos.
• Verificar que a corrente de alimentação é de AC 220V-240V\~ 50Hz.

INSTRUÇÕES DE FUNCIONAMENTO DO AR CONDICIONADO

(2) Operação de arrefecimento

• Premir a tecla "MODE" várias vezes até o indicador "COOL" se acender.
• Premir as teclas "TEMP SETTING" "▲" ou "▼" para seleccionar a temperatura ambiente desejada. (17°C-30°C/63F-86F)
• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.

(3) Operação de desumidificação

• Premir a tecla "MODE" várias vezes até o indicador "DRY" se acender.
• Premir as teclas "TEMP SETTING" "▲" ou "▼" para seleccionar a temperatura ambiente desejada. (10 C-30°C/50F-86F)
• Nesta programação, o ventilador funcionará a uma velocidade fixa.
• Manter portas e janelas fechadas para melhores resultados de desumidificação.
• Não colocar a conduta na janela.

(4) Operação de aquecimento (O tipo só arrefecimento não dispõe de dispositivo de aquecimento)

• Premir a tecla "MODE" várias vezes até o indicador "HEAT" se acender.
• Premir as teclas "TEMP CLOCK ADJ" "▲" ou "▼" para escolher a temperatura ambiente desejada. (17°C-30°C/63°F-86°F)
• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
• Não colocar a conduta na janela.

(5) Operação de ventilação

• Premir a tecla "MODE" várias vezes até o indicador "FAN" se acender.
• Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
• Não colocar a conduta na janela.

(6) Operação de temporização

Programação de ligação do temporizador:
- Premir a tecla "TIMER ON" quando o aparelho estiver desligado. Escolher a hora desejada para ligação do aparelho.
- A janela do Painel de Funcionamento mostrará "ON"
- A hora de ligação pode ser programada das 0H00 às 24H00.

Programação de cancelamento do temporizador:

- Premir a tecla "TIMER OFF" quando o ar condicionado estiver ligado. Seleccionar a hora desejada para o aparelho se desligar. A janela do Painel de Funcionamento mostrará "OFF".

- A hora para desligar pode ser programada das 0H00 às 24H00.

(7) Escoamento da água da bomba

- Ligar a mangueira de escoamento da bomba hidráulica antes de iniciar o funcionamento. Quando o nível de água do reservatório interno atingir um determinado nível, a bomba hidráulica será activada e escoará a água de condensação através da mangueira de escoamento. A altura máxima de elevação é de 3,5m. (Nestas condições, colocar a tampa de borracha no orifício traseiro para evitar o escoamento contínuo).

(8) Escoamento contínuo

- Quando se planear deixar o aparelho fora de utilização por um período prolongado, retirar a tampa de borracha do orifício traseiro e instalar a mangueira de escoamento na junta de escoamento. Toda a água do reservatório será escoada através da mangueira. (Nestas condições, a bomba hidráulica não é activada.)

INSTALAÇÃO

(1) Importante

Instalar o ar condicionado portátil em piso plano e num local onde as saídas de ar não sejam bloqueadas. Deverá ser mantido um espaço livre mínimo de 30 cm de paredes ou outros obstáculos. Este aparelho não deverá ser usado em lavandarias.

A tomada deverá estar ao alcance do local de colocação do aparelho.

A electrificação deverá ser feita em conformidade com a regulamentação local.

(2) Instruções de montagem da conduta

30 cm 30 cm

Saída de ar de exaustão Conduta

Adaptador A Parafuso Buchas máx. 120cm mín. 30cm

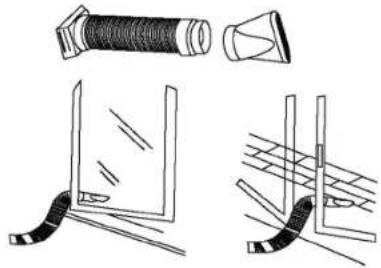

Temporária

1- Ligar uma extremidade da conduta à saída de ar do aparelho, primeiro o lado esquerdo e depois o lado direito da conduta. Puxar para baixo e verificar se está firmemente fixada. (Ver as figuras)
2- Ligar a outra extremidade da conduta ao adaptador B.
3- Colocar esta extremidade numa janela próxima.

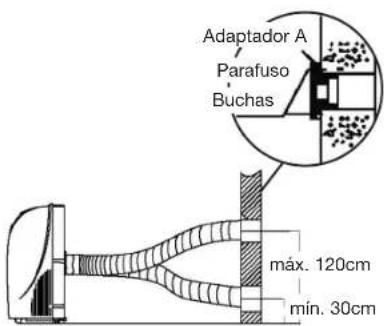

Permanente

1- Ligar uma extremidade da conduta à saída de ar do aparelho. Conforme a direcção da seta, fixar primeiro o lado esquerdo da conduta ao painel de saída de ar, e depois o lado direito da conduta. Puxar para baixo e verificar se esta firmemente fixada. (Ver as figuras)
2- Instalar o adaptador A na parede, usando as 4 buchas e os parafusos. Verificar se está bem fixo. (Ver as figuras)
3- Ligar a outra extremidade da conduta ao adaptador A.
4- Tapar o orifício com a tampa do adaptador quando não for utilizado.
- A conduta pode ter entre 500 mm e 2000 mm, mais é recomendável que o comprimento seja o mínimo.

Não a curvatura do excesso o duto (veja a figura)

INSTALAÇÃO

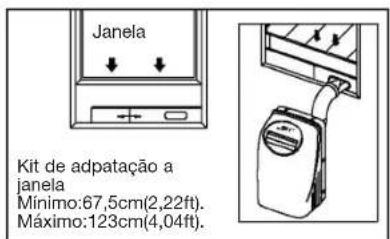

Kit de Instalação em Janela

O kit de instalação foi concebido para se ajustar à maioria das janelas verticais ou horizontais. Contudo, pode ser necessário improvisar/modificar alguns aspectos dos processos de instalação para certos tipos de janelas. Consultar a Fig. para as aberturas máximas e mínimas das janelas.

Dispositivo de Segurança do Reservatório de Escoamento

Este aparelho está equipado com um reservatório de água interno, dois mecanismos de corte de segurança, dos quais um é utilizado para controlar o escoamento da bomba hidráulica, e o outro para supervisionar o nível de água no reservatório interno. Quando a água atinge um determinado nível, o mecanismo de segurança indicador de cheio é activado. O visor digital mostra P1 e o indicador Water Full acende-se. Com cuidado, virar o aparelho, retirar a tampa de borracha do orifício de escoamento e despejar a água. O aparelho continuará a funcionar.

Kit de adpatação a janela Mínimo:67,5cm(2,22ft). Máximo:123cm(4,04ft).

Kit de adpatação a janela Mínimo:67,5cm(2,22ft). Máximo:123cm(4,04ft).

MANUTENÇÃO

IMPORTANTE

1- Desligar o aparelho antes de proceder à limpeza.
2- Não usar benzina, diluentes ou outro químicos para limpar o aparelho.
3- Não molhar o aparelho. A electricidade pode ser perigosa.
4- Se o cabo de alimentação estiver danificado, deverá ser reparado pelo fabricante ou seu representante.

Filtro de ar

- Limpar o filtro de ar pelo menos uma vez quinzenalmente para evitar um funcionamento deficiente devido à poeira.

• Retirar

Puxar a tampa do filtro e retirar o filtro de ar.

• Limpieza

Lavar o filtro de ar, mergulhando-o em água morna (cerca de 40°C/104°F) com detergente neutro. Enxaguar e deixar secar à sombra.

- Montagem

Colocar o filtro na tampa, utilizando os grampos de fixação do interior da tampa. Colocar o filtro no aparelho.

Exterior do aparelho

- Usar um pano humedecido com detergente neutro para limpar o exterior do aparelho, e secar com um pano seco.

RESOLUÇÃO DE PROBLEMAS

Problemas	Causas possíveis Soluções	propostas
O aparelho não funciona quando se prime a tecla 1/0	O indicador de reservatório cheio pisca. O reservatório está cheio.	Despejar a água do reservatório.
	A temperatura ambiente é superior à temperatura programada. (Modo de aquecimento)	Reprogramar a temperatura.
	A temperatura ambiente é inferior à temperatura programada. (Modo de arrefecimento)	Reprogramar a temperatura.
Não arrefece nada	As janelas ou portas estão abertas.	Verificar se todas as portas e janelas estão fechadas.
	Há fontes de calor no aposento.	Retirar as fontes de calor, se possível.
	A conduta de saída de ar não está ligada ou está bloqueada.	Ligar a conduta e verificar se funciona ade-quadamente.
	A programação da temperatura está muito alta.	Diminuir a temperatura programada.
	O filtro de ar está bloqueado com poeira.	Limpar o filtro de ar.
Dispositivo de corte em modo de aquecimento	Função de protecção contra sobreaquecimento. Quando a temperatura na saída de ar ultra-passa os 70°C/158°F, o aparelho desliga-se.	Ligar novamente depois de o aparelho ter arrefecido.
Ruídos ou vibrações	O piso não está nivelado ou não é suficientemente plano.	Colocar o aparelho em piso plano e nivelado.
Som gorgolejante	O som deriva do refluxo do líquido de refrigeração dentro no ar condicionado.	É normal.
