ADP 12T - Climatisation DAITSU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc (réversible)
Marque	Daitsu
Modèle	ADP 12T
Alimentation électrique	220-240 V ~ 50 Hz
Modes de fonctionnement	Froid, Sec, Ventilateur, Chauffage
Plage de température (froid)	17 °C à 30 °C
Plage de température (sec)	10 °C à 30 °C
Plage de température (chauffage)	17 °C à 30 °C
Vitesses du ventilateur	Haute, Moyenne, Faible
Minuterie	Programmable marche/arrêt de 0 à 24 h
Affichage numérique	Oui
Télécommande	Oui (avec piles alcalines fournies)
Filtre à air	Lavable, nettoyage recommandé toutes les 2 semaines
Évacuation	Conduit flexible 500-2000 mm, adaptateurs pour installation provisoire ou permanente
Kit de fenêtre coulissante	Inclus, adaptable de 67,5 cm à 123 cm
Pompe de drainage	Oui, hauteur de refoulement max 3,5 m
Drainage continu	Possible avec tuyau supplémentaire
Réservoir d'eau interne	Avec indicateur de niveau plein et arrêt de sécurité
Accessoires fournis	Conduit, adaptateur A et B, prise murale, vis, télécommande, piles, tuyau de drainage
Sécurité	Arrêt automatique si réservoir plein, protection antigel (mode chauffage), impédance réseau ≤0,4582 Ω

FOIRE AUX QUESTIONS - ADP 12T DAITSU

Comment nettoyer le filtre à air ?

Débranchez l'appareil. Retirez le couvercle du filtre, puis le filtre. Lavez-le dans de l'eau chaude (environ 40°C) avec un détergent neutre. Rincez et séchez à l'ombre. Remontez en clipant le filtre dans le couvercle, puis replacez le couvercle.

Que faire si l'indicateur de remplissage d'eau clignote ?

Cela signifie que le réservoir de drainage interne est plein. Éteignez l'appareil, débranchez-le, transportez-le prudemment vers un point d'évacuation, retirez le bouchon en caoutchouc à l'arrière et vidangez toute l'eau. Replacez le bouchon et rebranchez.

Puis-je utiliser le climatiseur sans conduit d'évacuation ?

Non, en mode froid ou sec, le conduit d'évacuation doit être branché et dirigé vers l'extérieur pour évacuer l'air chaud. En mode ventilateur ou chauffage, le conduit n'est pas nécessaire.

Comment installer le conduit d'évacuation en installation permanente ?

Fixez l'adaptateur A sur une prise murale à l'aide des vis fournies. Assemblez une extrémité du conduit à la sortie d'air de l'appareil, l'autre extrémité sur l'adaptateur A. Si l'appareil n'est pas utilisé, fermez l'orifice avec le bouchon.

Quelle est la température minimale de fonctionnement en mode chauffage ?

Le mode chauffage fonctionne de 17°C à 30°C. En dessous de 17°C, l'appareil peut ne pas chauffer efficacement.

Pourquoi l'appareil s'arrête-t-il en mode chauffage ?

C'est une protection automatique : si la température de sortie d'air dépasse 70°C, l'unité s'arrête. Attendez qu'elle refroidisse, puis rallumez-la.

Comment régler la minuterie ?

Pour une mise en marche programmée : appuyez sur 'TIMER ON' lorsque l'appareil est éteint, puis réglez l'heure avec les touches ▲/▼ (0-24h). Pour un arrêt programmé : appuyez sur 'TIMER OFF' lorsque l'appareil est allumé, puis réglez l'heure.

Puis-je utiliser une rallonge électrique ?

Il est déconseillé d'utiliser une rallonge. Branchez directement sur une prise murale 220-240V~50Hz, sans autre appareil sur la même prise.

Comment effectuer un drainage continu ?

Retirez le bouchon en caoutchouc à l'arrière de l'appareil. Branchez un tuyau de drainage (non fourni) sur le connecteur. L'eau s'écoulera en continu par gravité, ce qui active également la pompe.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que les portes et fenêtres sont fermées, que le conduit n'est pas obstrué, que le filtre à air est propre et que la température réglée est inférieure à la température ambiante. Éliminez les sources de chaleur si possible.

MODE D'EMPLOI ADP 12T DAITSU

Normes de sécurité....22

Éléments de l'unité ....23

Accessoires ....23

Panneau de commande du climatiseur....24

Instructions d'utilisation du climatiseur 25-26

Installation 27-28

Maintenance 29

Dépannage 30

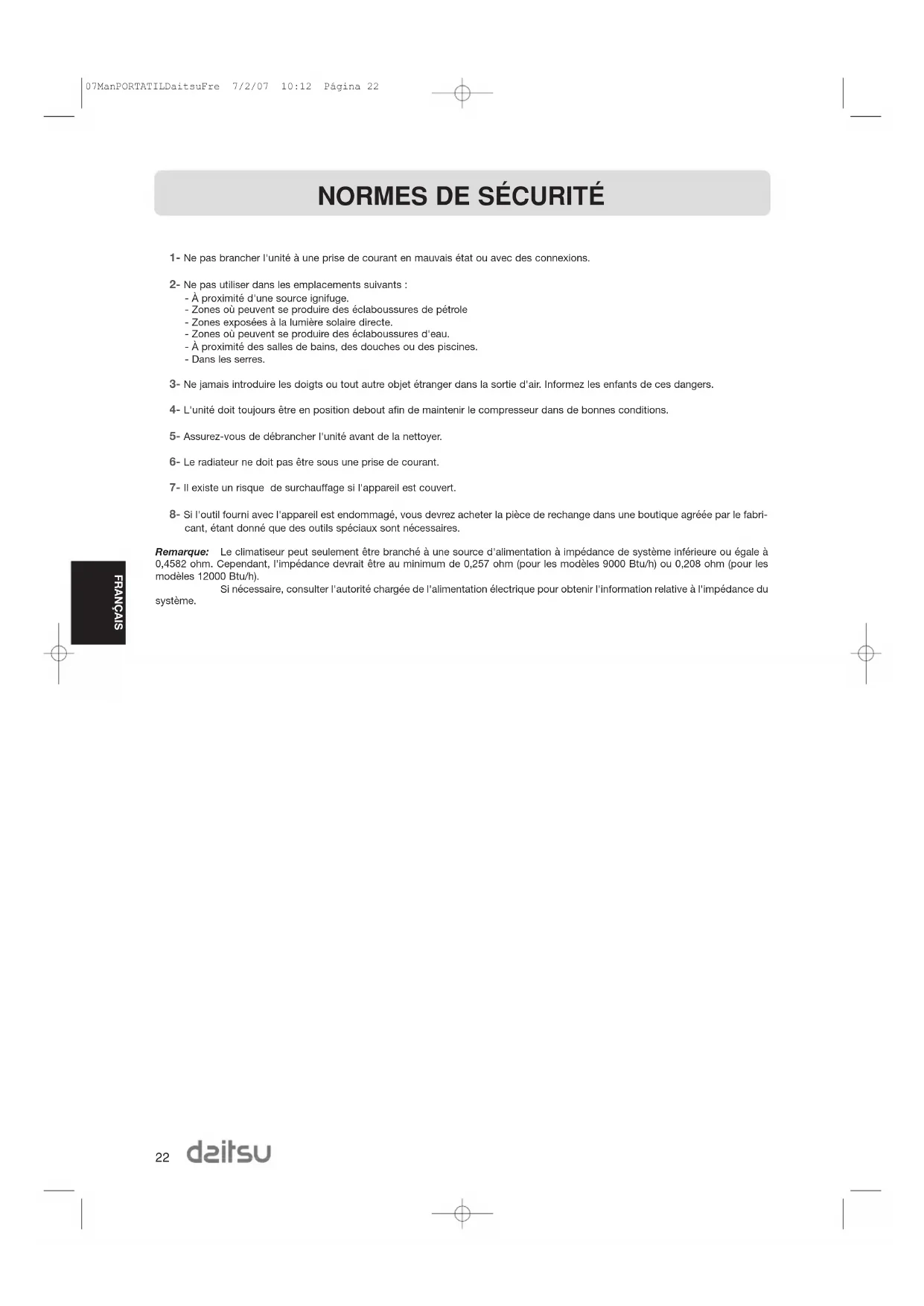

NORMES DE SÉCURITÉ

1- Ne pas brancher l'unité à une prise de courant en mauvais état ou avec des connexions.
2- Ne pas utiliser dans les emplacements suivants :

• À proximité d'une source ignifuge.
• Zones où peuvent se produire des éclaboussures de pétrole
• Zones exposées à la lumière solaire directe.
• Zones où peuvent se produire des éclaboussures d'eau.
• À proximité des salles de bains, des douches ou des piscines.
• Dans les serres.

3- Ne jamais introduire les doigts ou tout autre objet étranger dans la sortie d'air. Informez les enfants de ces dangers.
4- L'unité doit toujours être en position debout afin de maintenir le compresseur dans de bonnes conditions.
5- Assurez-vous de débrancher l'unité avant de la nettoyer.
6- Le radiateur ne doit pas être sous une prise de courant.
7- Il existe un risque de surchauffage si l'appareil est couvert.
8- Si l'outil fourni avec l'appareil est endommagé, vous devrez acheter la pièce de rechange dans une boutique agréée par le fabricant, étant donné que des outils spéciaux sont nécessaires.

Remarque: Le climatiseur peut seulement être branché à une source d'alimentation à impédance de système inférieure ou égale à 0,4582 ohm. Cependant, l'impédance devrait être au minimum de 0,257 ohm (pour les modèles 9000 Btu/h) ou 0,208 ohm (pour les modèles 12000 Btu/h).

Si nécessaire, consulter l'autorité chargée de l'alimentation électrique pour obtenir l'information relative à l'impédance du système.

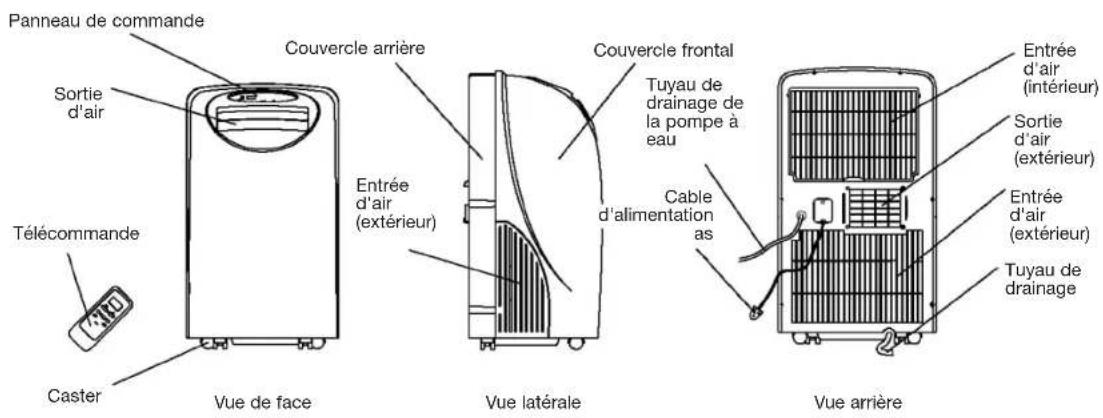

ÉLÉMENTS DE L'UNITÉ

ACCESSOIRES

ÉLÉMENTS NOM DES ÉLÉMENTS QUANTITÉ
		Conduit 1
		Adaptateur A (pour montage permanent du conduit) 1
		Adaptateur B (pour montage permanent du conduit) 1
		Prise de mur 4
		Vis 4
		Piles alcalines 2
		Télécommande 1
		Tuyau de drainage de la pompe à eau 1

• Vérifiez que tous les accessoires sont dans le paquet et suivez les instructions d'installation au moment de les utiliser.

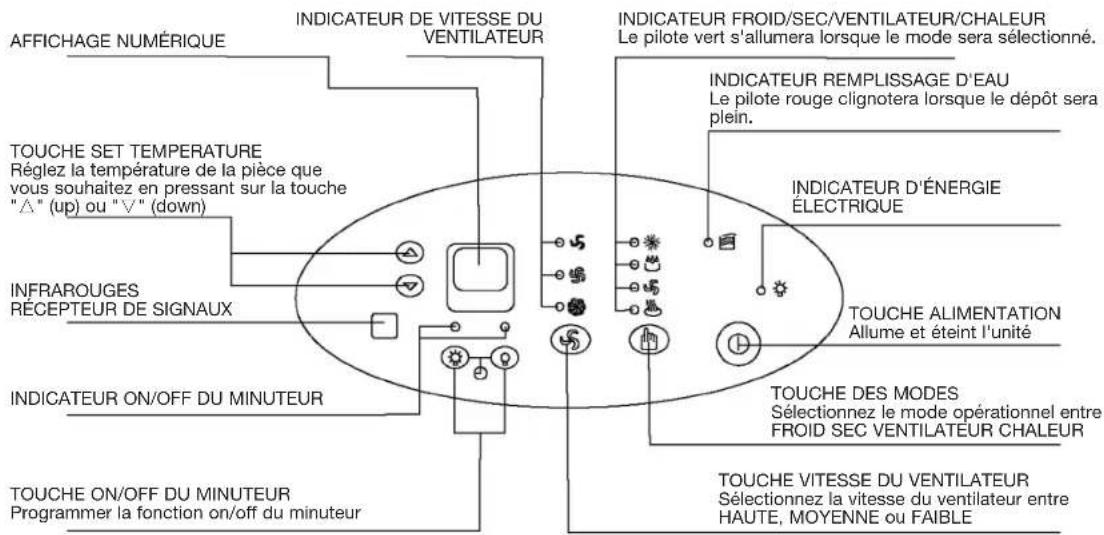

PANNEAU DE COMMANDE DU CLIMATISEUR

Chauffage & climatisation

Panneau de commande

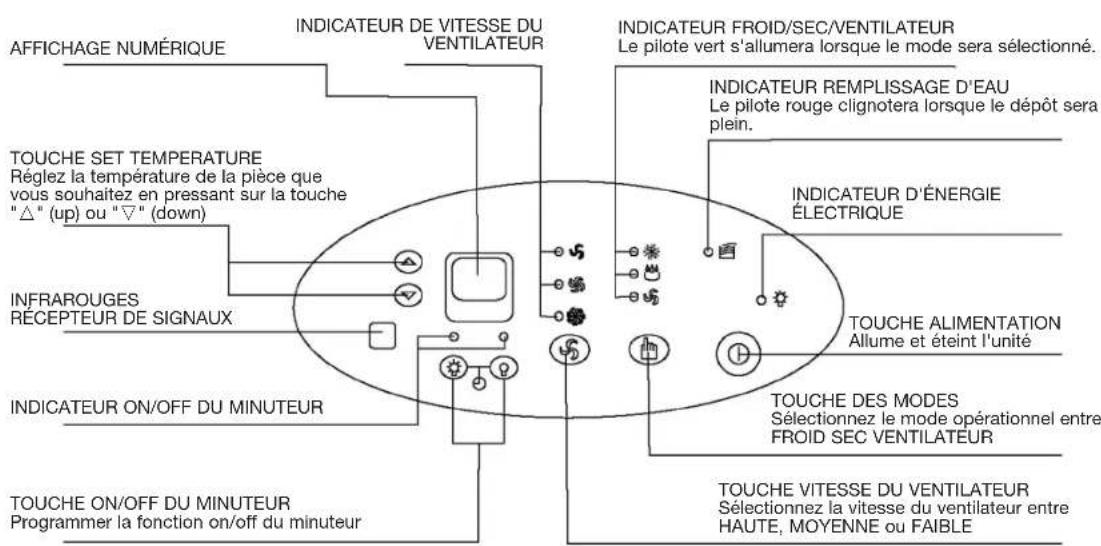

Uniquement modèle de réfrigération

Panneau de commande

INSTRUCTIONS D'UTILISATION DU CLIMATISEUR

Avant d'allumer l'unité

1- Sélectionnez un lieu approprié et assurez-vous d'avoir un accès commode à une prise de courant.
2- Installez un tuyau d'échappement flexible et le système coulissant pour fenêtre ajustable comme l'illustre la figure.

Remarque: La phase 2 est uniquement nécessaire avec le mode de réfrigération.

3- Branchez l'unité à une prise de courant de 220V-240V-50Hz connectée à la terre.

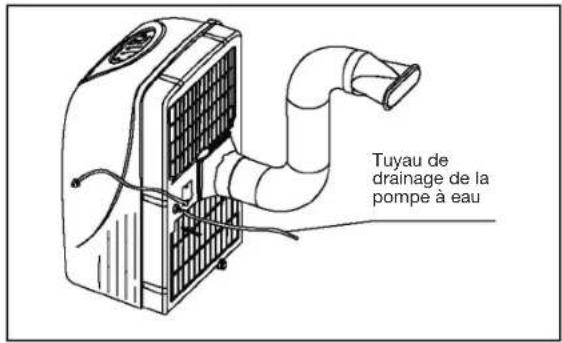

4- Assurez-vous que le tuyau de drainage de la pompe à eau soit correctement installé.
5- Pressez sur la touche on/off pour allumer l'unité.

(1) Avant l'utilisation

Opérations de déshumidification et de réfrigération:
- La marge opérationnelle pour la déshumidification est de 10°C-30°C, et la marge opérationnelle pour la réfrigération de 17°C-30°C.
- Si vous avez éteint les opérations de réfrigération ou de déshumidification et si vous souhaitez les remettre peu après, attendez trois minutes environ pour que ces opérations se rétablissent.
- Assurez-vous que le tuyau de drainage de la pompe à eau est correctement branché à l'unité.

Alimentation électrique:

• Insérez la fiche dans la prise de courant.
• Ne branchez pas le climatiseur à une prise de courant multiple qui est également utilisée par d'autres appareils ménagers.
• Assurez-vous que le courant est de 220V-240V\~ 50Hz.

INSTRUCTIONS D'UTILISATION DU CLIMATISEUR

(2) Mode climatisation

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "FROID" s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour sélectionner la température que vous souhaitez. (17°C-30°C)
• Pressez sur la touche "FAN SPEED" pour sélectionner la vitesse du ventilateur.

(3) Déshumidification

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "DRY" (sec) s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour sélectionner la température que vous souhaitez. (10°C-30°C)
• Le ventilateur tournera à une vitesse fixe.
• Fermez les portes et les fenêtres pour obtenir un meilleur résultat de la déshumidification.
• Ne placez pas le conduit vers la fenêtre.

(4) Mode chauffage (seuls les modes avec réfrigération disposent de cette fonction)

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "HEAT" (chaleur) s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour sélectionner la température que vous souhaitez. (17°C-30°C)
• Pressez sur la touche "FAN SPEED" pour sélectionner la vitesse du ventilateur.
• Ne placez pas le conduit vers la fenêtre.

(5) Mode ventilateur

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "FAN" s'allume.
• Pressez sur la touche "FAN SPEED" pour sélectionner la vitesse du ventilateur.
• Ne placez pas le conduit vers la fenêtre.

(6) Fonctionnement du timer

Pour programmer le minuteur

• Pressez sur la touche "TIMER ON" si le climatiseur est éteint. Sélectionnez l'heure de mise en fonctionnement de l'unité.
• Le panneau de commandes indiquera "ON"
• L'heure de commencement peut être réglée de 00h00 à 24h00.

Pour débrancher le minuteur :

• Pressez sur la touche "TIMER OFF" si le climatiseur est allumé. Sélectionnez l'heure de mise en arrêt de l'unité. La fenêtre du panneau de commandes indiquera "OFF".
• L'heure de déconnexion peut être réglée de 00h00 à 24h00.

(7) Après le drainage de la pompe à eau.

- Branchez le tuyau de drainage de la pompe à eau à l'unité avant sa mise en marche. Lorsque le niveau de l'eau du dépôt de drainage atteint le niveau prédéterminé, la pompe à eau s'activera et drainera l'eau condensée par le tuyau de drainage branché. L'élévation maximale de fonctionnement est de 3,5 m. (dans ces circonstances, assemblez le blocage en caoutchouc à l'orifice arrière pour prévenir le drainage continu).

(8) Drainage continu

- Si vous n'envisagez pas d'utiliser l'unité pendant une longue période, retirez le blocage en caoutchouc de l'orifice arrière et assemblez une section du tuyau de drainage continu au connecteur du tuyau de drainage. Toute l'eau du dépôt de drainage sera drainée vers l'extérieur par le tuyau de drainage. (Ainsi, la pompe à eau sera activée).

INSTALLATION

(1) Important

Installez le climatiseur portable dans un lieu plat et spacieux dans lequel les sorties d'air ne peuvent être obturées. Vous devez laissez un espace libre minimum de 30 cm depuis un mur ou d'autres obstacles. Cet appareil ne doit pas être utilisé dans la buanderie.

La fiche doit être accessible après installation de l'appareil.

Le câblage doit être réalisé conformément aux normes nationales en vigueur.

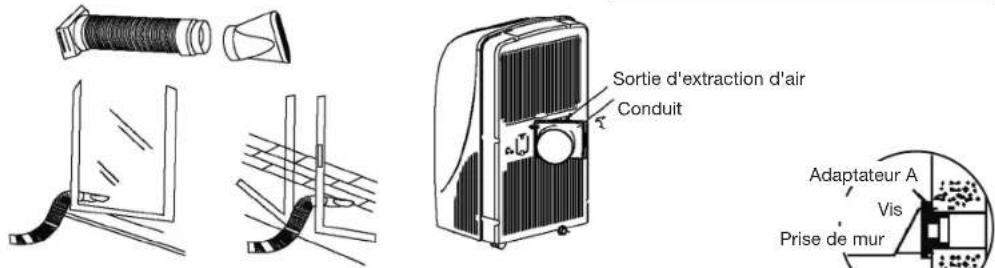

(2) Instructions de montage du conduit

Provisoire

1- Assemblez une extrémité du conduit à la sortie d'extraction d'air du climatiseur portable : d'abord, réglez le côté gauche du conduit dans le panneau d'extraction d'air, puis le côté droit de ce conduit. Poussez vers le bas et assurez-vous qu'il est complètement fixe. (Voir les illustrations)
2- Assemblez l'autre extrémité du conduit à l'adaptateur B.
3- Placez l'extrémité de la conduite dans une fenêtre proche.

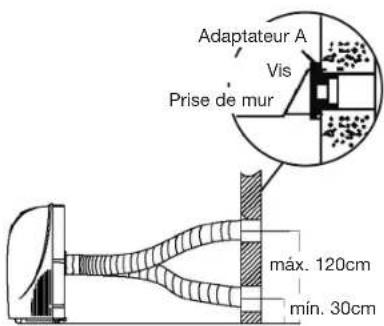

Permanente

1- Assemblez une extrémité du conduit à la sortie d'extraction d'air du climatiseur portable. Selon le sens de la flèche, réglez d'abord le côté gauche du conduit dans le panneau d'extraction d'air, puis le côté droit de ce conduit. Poussez vers le bas et assurez-vous qu'il est complètement fixe. (Voir les illustrations)
2- Installez l'adaptateur A avec 4 vis et prise murale. Assurez-vous que cela soit bien fixé. (Voir les illustrations)
3- Assemblez l'autre extrémité du conduit à l'adaptateur A.
4- Fermez l'orifice avec le bouchon si l'appareil n'est pas utilisé.
- Le conduit peut être réduit ou allongé entre 500 mm et 2 000 mm, mais il est recommandé d'utiliser la longueur minimale du conduit.

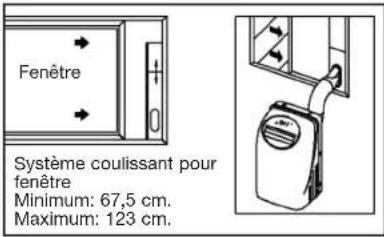

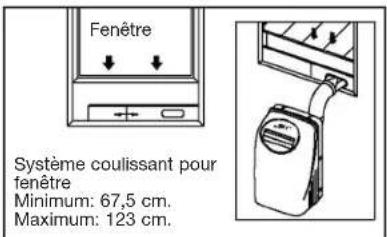

Installation du système pour la fenêtre

Ce système pour fenêtre est conçu pour s'adapter à la plupart des applications verticales y horizontales standards. Cependant, il pourrait être nécessaire d'improviser/modifier certains aspects des procédures d'installation pour certains types de fenêtres.

Se reporter au schèmes pour ouvertures de fenêtre minimum et maximum.

Dispositif de sécurité pour le dépôt de drainage

L'unité est munie d'un dépôt de drainage interne et de deux mécanismes de connexion de sécurité optimale ; l'un est utilisé pour le contrôle du drainage de la pompe à eau et l'autre pour contrôler le niveau d'eau dans le dépôt de drainage interne. Lorsque l'eau atteint un niveau prédéterminé, le mécanisme de connexion de sécurité optimale est activé. L'affichage numérique indique P1 et le pilote indicateur de remplissage de l'eau s'allume. Transportez prudemment l'unité vers l'extérieur, retirez le blocage en caoutchouc de l'orifice de drainage arrière et drainez toute l'eau. L'unité continuera de fonctionner correctement.

MAINTENANCE

IMPORTANT

1- Veillez à débrancher l'unité avant de la nettoyer.
2- Ne pas utiliser d'essence, de dissolvants ou tout autre produit chimique pour nettoyer l'unité.
3- Ne pas laver directement l'unité sous un robinet ou à l'aide d'un tuyau. Le contact avec la partie électrique peut être dangereux.
4- Si le câble d'alimentation est endommagé, le fabricant ou son représentant devront le réparer.

Filtre à air

• Nettoyez le filtre à air toutes les deux semaines pour éviter un rendement inférieur du ventilateur en raison de la poussière.
  Retirez le couvercle du filtre puis extrayez le filtre à air du couvercle.
  Lavez le filtre à air en l'immergeant doucement dans de l'eau chaude (environ à 40° C) avec un détergent neutre. Rincez le filtre et séchez-le à l'ombre.
  Placez le filtre à air au couvercle en utilisant les crochets de fixation qui se trouvent sur la surface intérieure du couvercle. Replacez le couvercle du filtre dans l'unité.

- Extraction

Nettoyage

- Montage

Carcasse de l'unité

- Utilisez un chiffon sans peluches imbibé de détergent neutre pour nettoyer la carcasse de l'unité. Ensuite passez un chiffon sec propre.

Problèmes	Causes éventuelles Solutions	éventuelles
L'unité ne sa'llume pas en pressant sur la touche 1/0	L'indicateur de remplissage d'eau clignote ; le dépôt de drainage est plein.	Videz l'eau du dépôt de drainage.
	La température ambiante est supérieure à la température réglée (mode chauffage).	Reprogrammer la température.
	La température ambiante est inférieure à la température réglée (mode réfrigération).	Reprogrammer la température.
Insuffisamment froid	Les portes ou les fenêtres de la pièce ne sont pas fermées.	Assurez-vous que toutes les portes et les fenêtres de la pièce sont fermées.
	Il y a des sources de chaleur dans la pièce.	Éliminez si possible les sources de chaleur.
	Le conduit d'extraction d'air n'est pas branché ou est bloqué.	Branchez le conduit et assurez-vous qu'il fonctionne correctement.
	La température programmée est trop élevée.	Diminuer la température programmée.
	La poussière bloque le filtre à air.	Nettoyer le filtre à air.
Débranchement de l'unité en mode chauffage	Fonction automatique de protection de rechauffage. Lorsque la température de la sorte d'air dépasse les 70°C, le dispositif s'arrêtera.	Rallumez-le si l'unité s'est refroidie.
Bruits ou vibrations	Le sol n'est pas nivelé ou n'est pas suffisamment plat.	Placez si possible l'unité sur un sol plat et nivelé.
Bruit de moulin	Le bruit provient du flux du réfrigérant qui se trouve dans le climatiseur.	C'est normal.
