MANUAL DE UTILIZADOR HM130520 BEKO

Instruções de utilização

Afim de assegurar um funcionamento normal do seu aparelho de refrigeração que utiliza um refrigerador, o R600a,

completamente amigo do ambiente (inflamável apenas sob certas condições), deve observar as seguintes normas:

 Não obstrua a livre circulação do ar ao redor do aparelho.

 Não utilize dispositivos mecânicos que não os recomendados pelo fabricante para acelerar o descongelamento.

 Não destrua o circuito de refrigeração.

 Não utilize aparelhos eléctricos que não aqueles que devem ter sido recomendados pelo fabricante dentro do

compartimento para guardar comida.

Conselhos para a reciclagem do equipamento velho /41 Reciclagem da Embalagem /42 Instruções para transporte /42 Avisos e conselhos especiais /42 Instalação /43 Ligação eléctrica /43 Desligar /44 Funcionamento /44 Descrição do equipamento /44 Funcionamento do aparelho (multimodo) /44 Conselhos para a conservação dos alimentos /45 Substituição da lâmpada interior /46 Montagem do tabuleiro de recolha de água /46 Forma de poupar energia /46 Conselhos para a descongelação do seu equipamento /46 Limpeza do equipamento /47 Guia para localização dos defeitos /47

adquirido, entonces será válido para otros modelos.

As figuras que aparecem neste manual de instruções são esquemáticas e podem não corresponder exactamente

ao seu produto. Se as partes referidas não estiverem incluídas no produto que adquiriu, é porque são válidas para

PT Instruções de utilização

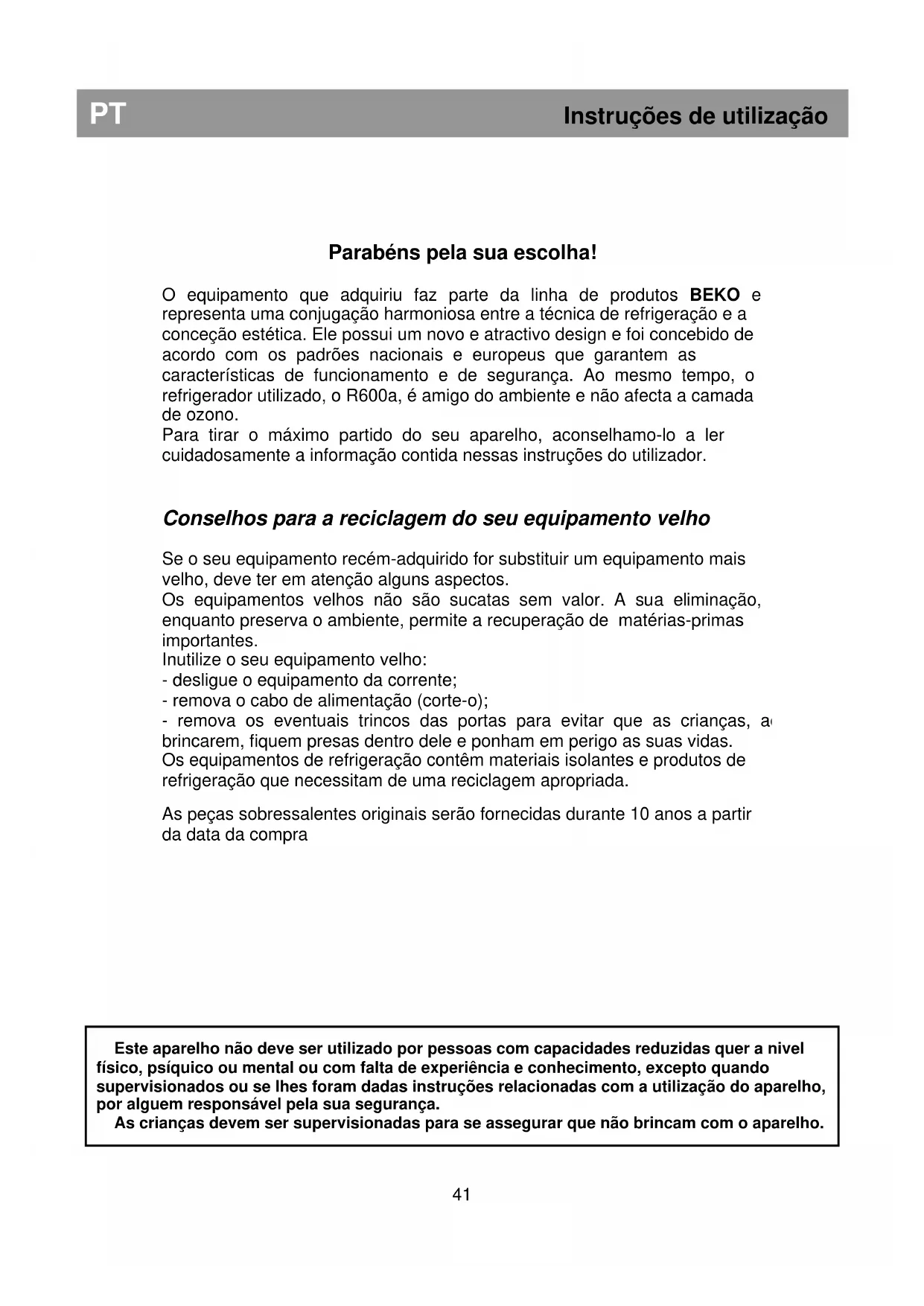

Parabéns pela sua escolha!

O equipamento que adquiriu faz parte da linha de produtos BEKO e

representa uma conjugação harmoniosa entre a técnica de refrigeração e a

conceção estética. Ele possui um novo e atractivo design e foi concebido de

acordo com os padrões nacionais e europeus que garantem as

características de funcionamento e de segurança. Ao mesmo tempo, o

refrigerador utilizado, o R600a, é amigo do ambiente e não afecta a camada

Para tirar o máximo partido do seu aparelho, aconselhamo-lo a ler

cuidadosamente a informação contida nessas instruções do utilizador.

Conselhos para a reciclagem do seu equipamento velho

Se o seu equipamento recém-adquirido for substituir um equipamento mais

velho, deve ter em atenção alguns aspectos.

Os equipamentos velhos não são sucatas sem valor. A sua eliminação,

enquanto preserva o ambiente, permite a recuperação de matérias-primas

Inutilize o seu equipamento velho:

- desligue o equipamento da corrente;

- remova o cabo de alimentação (corte-o);

- remova os eventuais trincos das portas para evitar que as crianças, ao

brincarem, fiquem presas dentro dele e ponham em perigo as suas vidas.

Os equipamentos de refrigeração contêm materiais isolantes e produtos de

refrigeração que necessitam de uma reciclagem apropriada.

As peças sobressalentes originais serão fornecidas durante 10 anos a partir

Este aparelho não deve ser utilizado por pessoas com capacidades reduzidas quer a nivel

físico, psíquico ou mental ou com falta de experiência e conhecimento, excepto quando

supervisionados ou se lhes foram dadas instruções relacionadas com a utilização do aparelho,

por alguem responsável pela sua segurança.

As crianças devem ser supervisionadas para se assegurar que não brincam com o aparelho.Reciclagem da Embalagem

Não permita que as crianças brinquem

com a embalagem nem com partes dela.

Há risco de asfixia com as partes de cartão

ondulado e de película plástica.

Para chegar até si em boas condições, o

equipamento foi protegido com uma

embalagem adequada. Todos os materiais da

embalagem são compatíveis com o meio

ambiente e recicláveis. Por favor, ajude-nos a

reciclar a embalagem para a proteção do

Antes de colocar o equipamento a funcionar,

leia total e cuidadosamente estas instruções.

Elas contêm informações importantes

referentes à instalação, utilização e

manutenção do equipamento.

O fabricante está isento de qualquer

responsabilidade se as informações contidas

nesse documento não forem observadas.

Guarde as instruções num local seguro e de

fácil acesso para o caso de necessitar delas.

Elas também podem ser úteis para o próximo

utilizador, caso venha a existir.

Este equipamento só deve ser utilizado para o

fim a que se destina (uso doméstico), em

locais apropriadas, longe da chuva, humidade

ou outras condições climáticas.

Instruções de transporte

O equipamento deve ser transportado, tanto

quanto possível, apenas na posição vertical.

A embalagem deve estar em perfeitas

condições durante o transporte.

Se durante o transporte o equipamento for

colocado na posição horizontal (apenas de

acordo com as marcas na embalagem), é

aconselhável que, antes de ser posto a

funcionar, seja deixado em repouso por

4 horas para permitir a estabilização do

circuito de refrigeração.

A não observância dessas instruções pode

causar a avaria do motor compressor e a

anulação da sua garantia.

Avisos e conselhos gerais

Não ligue o equipamento se notou alguma

 Por favor evite distorcer o circuito de

refrigeração (tubos) durante o transporte,

manuseamento e posicionamento do

As reparações devem ser feitas apenas por

pessoal qualificado.

Nas seguintes situações, por favor, desligue

o equipamento da tomada:

- quando descongelar completamente o

- quando limpar o equipamento.

Para desligar o equipamento, puxe pela

ficha e não pelo cabo!

Assegure o espaço mínimo entre o

equipamento e a parede contra a qual ele

Não suba para cima do equipamento.

Não permita que as crianças brinquem ou

entrem dentro do equipamento.

Nunca utilize aparelhos elétricos dentro do

aparelho, para a descongelação.

Não use o equipamento próximo de

aparelhos de aquecimento, fogões ou outras

fontes de calor e fogo.

Não deixe a porta do congelador aberta por

mais tempo que o necessário quando for

colocar ou tirar alimentos.

Não deixe alimentos dentro do equipamento

se ele não estiver a funcionar.

Não coloque dentro dele produtos que

contenham gases inflamáveis ou explosivos.

Nunca toque nas partes metálicas frias ou

nos alimentos congelados com as mãos

molhadas porque as suas mãos podem

congelar rapidamente nas superfícies muito

 Verifique a posição horizontal do produto

para garantir um bom fluxo da água resultante

PT Instruções de utilizaçãoLigação elétrica

O seu equipamento destina-se a funcionar

com uma voltagem monofásica de 230V/50

Hz. Antes de colocar a ficha do aparelho na

tomada, certifique-se de os parâmetros das

tomadas na sua casa (voltagem, tipo de

corrente, frequência) estão em conformidade

com os parâmetros de operação do aparelho.

A informação referente à voltagem elétrica e

a energia absorvida é fornecida na placa de

marcação colocada na parte de trás do

A instalação elétrica deve estar em

conformidade com os requisitos legais.

A ligação à terra do equipamento é

obrigatória. O fabricante não se

responsabiliza por quaisquer danos a

pessoas, animais ou bens que possam

advir da não observação das condições

O equipamento está munido de um cabo de

alimentação e de uma ficha (modelo europeu,

marcada 10/16A) com duplo contacto de terra

para segurança. Se a tomada não for

compatível com a ficha, por favor, peça a um

electricista especializado para trocá-la.

Não utilize extensões nem fichas triplas.

 Mantenha uma distância mínima de 25 cm

em relação aos móveis “suspensos” sobre o

aparelho. Este afastamento também será

mantido no caso de um nicho ou outro

elemento de construção.

O aparelho não foi concebido para ser

embutido no mobiliário.

Por favor, monte os acessórios fornecidos.

PT Instruções de utilização

Se não for utilizar o seu equipamento por

alguns dias, não é aconselhável que o

desligue. Se não for utilizá-lo por um período

mais longo, por favor, proceda da seguinte

- desligue o equipamento;

- esvazie o aparelho;

- descongele-o e limpe-o;

- deixe a porta aberta para evitar a formação

de odores desagradáveis.

Se o cabo fornecido estiver danificado, deve

ser substituído pelo fabricante, pelo seu

agente de assistência ou por alguém

igualmente qualificado, para evitar algum

Se o seu equipamento tiver uma fechadura,

mantenha-o fechado e guarde a chave num

lugar seguro, afastado do alcance das

crianças. Se estiver a se desfazer de um

equipamento com fechadura, certifique-se de

que a deixa inutilizada. Isto é muito

importante para evitar que alguma criança

fique presa dentro dele, o que pode causar a

Este aparelho foi concebido para funcionar a

uma temperatura ambiente entre os +10ºC e

os +40ºC. Se a temperatura ambiente estiver

acima dos +40ºC, a temperatura no interior do

equipamento pode aumentar.

Instale o equipamento longe de qualquer

fonte de calor e fogo. Se o colocar num

compartimento quente, a exposição directa

aos raios solares ou a proximidade a fontes

de calor (aquecedores, fogões, fornos),

aumentará o consumo de energia e diminuirá

a vida útil do produto.

Por favor, observe as seguintes distâncias

100 cm de fogões a carvão ou a óleo;

150 cm de fogões elétricos ou a gás.

Assegure-se de que haja livre circulação do

ar em volta do equipamento, observando as

distâncias mostradas no Item 2.

Monte o condensador (na parte de trás) nos

separadores fornecidos (Item 3).

Coloque sempre o equipamento num local

seco e bem ventilado.

Monte os acessórios fornecidos.Desligar

O desligamento pode ser possível retirando a

ficha da tomada ou por meio de um interruptor

de tomadas de dois pólos colocado antes da

Antes de colocá-lo em funcionamento, limpe o

interior do equipamento (ver capítulo

Depois de terminar esta operação, por favor,

ligue o aparelho à tomada e coloque-o em

Os LEDs verde e vermelho no bloco de

sinalização devem acender.

Deixe primeiro o aparelho funcionar durante

cerca de 2 horas, sem colocar alimentos dentro

Descrição do equipamento

1. Manípulo da porta

3. Suporte da lâmpada

7. Caixa do termóstato

8. Espaçador para transporte

Funcionamento do aparelho

Ajuste da temperatura

A temperatura no compartimento pode ser

ajustada rodando o botão ligeiramente para a

esquerda ou para a direita em cada setor de

funcionamento. Para a esquerda para uma

temperatura mais alta e para a direita para uma

temperatura mais baixa.

As temperaturas atingidas podem variar de

acordo com as condições de utilização do

equipamento, tais como: localização do

equipamento, temperatura ambiente, frequência

de abertura da porta, quantidade de alimentos

colocados no aparelho. A posição do botão do

termóstato será alterada de acordo com esses

O aparelho foi concebido para funcionar de três

Utilização do aparelho como frigorífico

Nas definições do frigorífico no

botão, a temperatura do armário

deve estar a cerca de 5°C.

Esta temperatura é ideal para

armazenar alimentos perecíveis

como é o caso de laticínios,

vegetais frescos e carnes frias.

As bebidas frescas também podem ser guardadas

a esta temperatura. A carga pode ser introduzida

gradualmente em quantidades não maiores que

50 kg ou 50 litros, a intervalos de 15-20 horas.

Utilização do aparelho como refrigerador

Nas definições de refrigerador

no botão, a unidade pode

unidade de armazenamento

em frio de um talho.

A temperatura no armário

pode ir de 3°C a -2°C.

Esta temperatura é ideal para guardar carne

ou peixe durante um curto período de tempo.

A vantagem é que os alimentos podem ser

cozinhados sem precisarem de ser

descongelados primeiro. A carga pode ser

introduzida gradualmente em quantidades

não maiores que 50 kg ou 50 litros, a

intervalos de 15-20 horas.

Utilização do aparelho como congelador

Nas definições do congelador no

botão, a temperatura do armário

deve estar a cerca de -18°C.

Esta temperatura é ideal para armazenar

alimentos congelados durante longos

períodos de tempo. O congelamento de

alimentos frescos é possível após um mínimo

de 20 horas de funcionamento.

No modo de operação como congelador, é

necessário utilizar a ficha de obstrução

Nos modos de funcionamento como frigorífico

ou refrigerador, a ficha de obstrução (Item 8)

PT Instruções de utilizaçãoPT Instruções de utilização

O sistema de sinalização está colocado na

parte da frente do aparelho (Item 5).

1. Botão de ajuste do termóstato – a

temperatura interior é ajustada.

2. LED verde – mostra que o equipamento

está ligado à energia elétrica.

3. LED vermelho – perigo – acende se a

temperatura no compartimento estiver muito

alta. O LED acenderá durante 15-45 minutos

após o início do funcionamento do aparelho;

depois disso, deverá apagar-se. Se o LED

acender durante o funcionamento, significa

que ocorreu algum problema.

4. Botão laranja – congelação rápida – esta

função apenas é útil no modo de

funcionamento como congelador!

Ao pressioná-lo o LED laranja acende,

mostrando que o aparelho entrou no modo

de ”congelação rápida”. A saída deste modo

é feita ao empurrar novamente o botão, o

que apaga o led laranja.

Os três LEDs fornecem informação sobre o

modo de operação do aparelho.

Conselhos para a conservação dos

Funcionamento como frigorífico e

Evite uma posição da caixa do termóstato

fora das gamas de “Frigorífico” e

“Refrigerador” o que pode levar a

temperaturas de funcionamento do aparelho

negativas, excedendo assim o âmbito

pretendido, com o perigo de congelar as

bebidas e os alimentos frescos, e de

acumulação excessiva de gelo nas paredes

do armário. Não precisa de remover estas

gotas, porque a água que daí resulta é

recolhida num canal especial, num pequeno

tabuleiro colocado na parte de trás do

aparelho, a partir do qual se evapora.

Funcionamento como congelador.

O congelador é destinado à manutenção de

alimentos congelados por um longo período

de tempo, bem como para a congelação de

Um dos principais elementos para uma

congelação com sucesso de alimentos é a

As principais condições que a embalagem

deve reunir são as seguintes: ser hermética,

ser inerte em relação aos alimentos

embalados, resistir às baixas temperaturas,

ser à prova de líquidos, gordura, vapor

d’água, cheiros e ser lavável.

Estas condições são plenamente preenchidas

pelos seguintes tipos de embalagens: película

favor, utilize os cestos do equipamento

- Não coloque grandes quantidades de

alimentos de uma vez só dentro do

congelador. É mantida uma melhor qualidade

dos alimentos se eles forem profundamente

congelados o mais rápido possível. Por isso

aconselha-se que não exceda a capacidade

de congelação do equipamento, especificada

na “Ficha do produto".

Afim de reduzir o tempo de congelação,

empurre o botão para “congelação rápida”.

- Os alimentos frescos não devem ficar em

contacto com os alimentos já congelados.

- Os alimentos congelados que comprou

podem ser colocados no congelador sem

precisar de ajustar o termóstato.

- Se a data de congelação não estiver

mencionada na embalagem, por favor,

considere um período máximo de 3 meses,

como uma orientação geral.

- Os alimentos, mesmo os parcialmente

descongelados, não podem ser congelados

novamente e devem ser consumidos

imediatamente ou cozinhados para depois

- As bebidas gaseificadas não poderão ser

guardadas no congelador.

- No caso de uma falha eléctrica, não abra a

porta do equipamento.

24 horas após os alimentos terem sido

colocados no interior, por favor, cancele o

modo de “congelação rápida”

pressionando de novo o botão 4, quando o

LED laranja se desligar.

45Substituição da lâmpada interior

Se a lâmpada fundir, desligue o equipamento

da alimentação eléctrica. Retire a armação da

lâmpada. Certifique-se que a lâmpada está

correctamente enroscada. Ligue de novo o

equipamento. Se a lâmpada continuar a não

acender, substitua-a por outra do modelo

E14-15W. Volte a colocar a armação da

lâmpada no seu lugar.

A(s) lâmpada(s) usada(s) neste aparelho não

é ou não são adequada(s) para a iluminação

do espaço. A finalidade desta lâmpada é

auxiliar o utilizador a colocar produtos

alimentares no frigorífico/congelador, de uma

forma confortável e segura.

As lâmpadas usadas neste aparelho têm de

suportar condições físicas extremas, tais

como temperaturas abaixo de -20ºC.

Montagem do tabuleiro de recolha

O tabuleiro para a recolha de água (entregue

com o aparelho) deve ser montado na parte

de trás do mesmo, sob o condensador, na

peça metálica de fixação. É montado nos

olhais das peças metálicas por meio de

deslocamento na direção mostrada pela seta

(Item 6). O tabuleiro deverá ser separado da

peça de fixação se quiser mover o aparelho

de um lugar para outro, montando-o depois

no mesmo sítio quando acabar a mudança

Forma de poupar energia

 Evite colocar o equipamento em áreas

ensolaradas ou próximo de uma fonte de

 Providencie uma boa ventilação do

compressor e do condensador.

 Não deixe a porta aberta mais tempo do

que o necessário e abra-a apenas quando

 Mantenha o condensador limpo (o sistema

de tubos na parte traseira do

 Para um funcionamento mais eficiente,

tente manter um ambiente abaixo de 27ºC

e 65% de humidade relativa (HR).

Conselhos para a descongelação do

Funcionamento como frigorífico e

A descongelação do seu aparelho nos modos

de frigorífico e refrigerador é completamente

automática e ocorre durante cada período de

paragem do moto-compressor controlado pelo

termóstato. Não é necessária qualquer

intervenção da sua parte. A água de

descongelação é recolhida pelo tabuleiro de

recolha de água, colocado na traseira do

aparelho, a partir do qual se evapora.

Funcionamento como congelador.

- Aconselhamo-lo a descongelar o congelador

pelo menos duas vezes por ano ou quando a

camada de gelo tiver uma espessura

- A acumulação de gelo é um fenómeno

- A quantidade e a rapidez da acumulação de

gelo dependem das condições ambientais e

da frequência de abertura da porta.

- Aconselhamos a descongelar o aparelho

quando a quantidade de alimentos

congelados for mínima.

- Antes de descongelar, ajuste o botão do

termóstato para uma posição do modo

“Congelador”, para que os alimentos

- Desligue o equipamento.

- Retire os alimentos congelados, embrulhe-

os em várias folhas de papel e coloque-os no

frigorífico ou num lugar frio.

- Durante o período de descongelação, se

existir uma grande quantidade de gelo, por

favor, verifique, na parte de trás do aparelho,

o nível da água no tabuleiro de recolha (Item

6). No caso de ter sido excedida a

capacidade máxima do tabuleiro de água,

retire-o para remover a água depositada e

depois volte a colocar o tabuleiro.

- Para uma descongelação rápida, por favor,

deixe a porta aberta.

Não use objetos metálicos pontiagudos

para remover o gelo.

Não use secadores de cabelos ou outros

aparelhos de aquecimento elétricos para a

PT Instruções de utilizaçãoLimpeza do interior

Antes de começar a limpeza, desligue a ficha

do equipamento da tomada.

 É aconselhável limpar o equipamento

quando o descongelar.

 Lave o interior com água tépida à qual

pode adicionar um pouco de detergente

neutro. Não utilize sabão, detergente,

gasolina ou acetona que podem deixar um

 Limpe com uma esponja húmida e seque

Durante essa operação, evite o excesso de

água, para prevenir que entre dentro do

isolamento térmico do equipamento, o que

poderia causar odores desagradáveis.

Não se esqueça de limpar também o vedante

da porta, especialmente as reentrâncias dos

foles, com um pano limpo.

 Limpe o exterior do frigorífico com uma

esponja embebida em água morna e sabão,

limpe com um pano macio e seque.

 A limpeza da parte exterior do circuito de

refrigeração (motor compressor,

condensador, tubos de ligação) deverá ser

feita com uma escova macia ou aspirador.

Durante esta operação, por favor, tenha

cuidado para não torcer os tubos ou

desprender os cabos.

Não utilize esfregões ou materiais

 Após terminar a limpeza, recoloque os

acessórios nos seus lugares e ligue o

 O tabuleiro será limpo sempre que for

Atenção: A limpeza deve ser feita com o

tabuleiro retirado do aparelho.

Após terminar a limpeza, recoloque os

acessórios nos seus lugares.

Guia para localização de defeitos

O equipamento não funciona.

 Há uma falha eléctrica.

 A ficha do cabo de alimentação pode não

estar bem introduzida na tomada.

 O fusível está queimado.

 O termóstato está na posição "OFF"

As temperaturas não estão

suficientemente baixas (LED vermelho

 Os alimentos impedem que a porta se

 O equipamento não foi posicionado

 O equipamento está muito próximo de uma

 O botão do termóstato não está na posição

Acumulação excessiva de gelo no modo

 A porta não foi fechada adequadamente.

A iluminação interior não funciona

 A lâmpada está queimada. Desligue o

aparelho das tomadas, retire a lâmpada e

substitua-a por uma nova.

Os pontos que são mencionados a seguir

não são considerados defeitos

 Possíveis oscilações ou estalidos vindos

do produto: circulação do refrigerante no

Ruídos durante o funcionamento

Afim de manter a temperatura no valor que

ajustou, o compressor do equipamento

começa a trabalhar periodicamente.

Os ruídos que podem ser ouvidos em tal

situação são normais.

Eles são reduzidos assim que o aparelho

atingir a temperatura de funcionamento.

O ruído sussurrante é produzido pelo

compressor. Pode se tornar um pouco mais

alto quando o compressor começa a

Os ruídos de borbulhar e sibilos que vêm da

circulação do líquido de refrigeração nos

tubos do equipamento, são ruídos normais de

Nunca tente reparar o equipamento ou os

seus componentes eléctricos por conta

própria. Qualquer reparação feita por uma

pessoa não autorizada é perigosa para o

utilizador e pode resultar na anulação da

PT Instruções de utilização

47PT Instruções de utilização

O símbolo no produto ou na embalagem indica que este produto não pode ser

tratado como lixo doméstico normal. Ao contrário, deve ser encaminhado para o ponto de

recolha aplicável para a reciclagem de equipamentos eléctricos e electrónicos. Ao

assegurar que este equipamento seja eliminado correctamente, ajudará a prevenir

potenciais efeitos negativos ao meio ambiente e à saúde humana, causados pela

eliminação inadequada deste produto. Para informações mais detalhadas sobre a

reciclagem deste produto, contacte a câmara municipal local, o serviço de recolha de lixo

doméstico ou a loja onde adquiriu o produto.
