GEBRUIKSAANWIJZING HM130520 BEKO

U moet de volgende regels in acht nemen om de normale werking van uw koelkast, die het volledig milieuvriendelijke koelmiddel R600a

gebruikt, te verzekeren:

 Hinder de vrije luchtcirculatie rond het toestel niet.

 Gebruik geen andere mechanische toestellen om het ontdooien te versnellen dan de toestellen die door de fabrikant worden

 Vernietig het koelcircuit niet.

 Gebruik geen andere elektrische toestellen in de bewaarlade voor etenswaren dan de toestellen die eventueel door de fabrikant worden

Advies voor de recycling van het oude apparaat /25 Recycling van de verpakking /26 Transportinstructies /26 Waarschuwingen en speciaal advies /26 Instellen /27 Elektrische aansluiting /27 Uitschakelen /27 Werking /28 Apparaatbeschrijving /28 Apparaatbediening (multimodus) /28 Advies voor voedselbewaring /29 Het binnenlichtje vervangen /30 Het monteren van de wateropvangbak /30 Manier om energie te besparen /30 Advies hoe uw apparaat te ontdooien /30 Reinigen van het apparaat /31 Gebrekenopspoorgids /31

Falls Teile nicht zum Lieferumfang des erworbenen Gerätes zählen, gelten sie für andere Modelle.

De afbeeldingen in deze gebruiksaanwijzing zijn schematisch en hoeven niet exact met uw product overeen te

komen. Wanneer onderdelen niet tot het product behoren dat u hebt gekocht, gelden deze voor andere modellen.

Las ilustraciones incluidas en el presente manual de instrucciones son esquemáticas y puede que no se adecúen a

DE Bedienungsanleitung25

NL Gebruiksaanwijzing

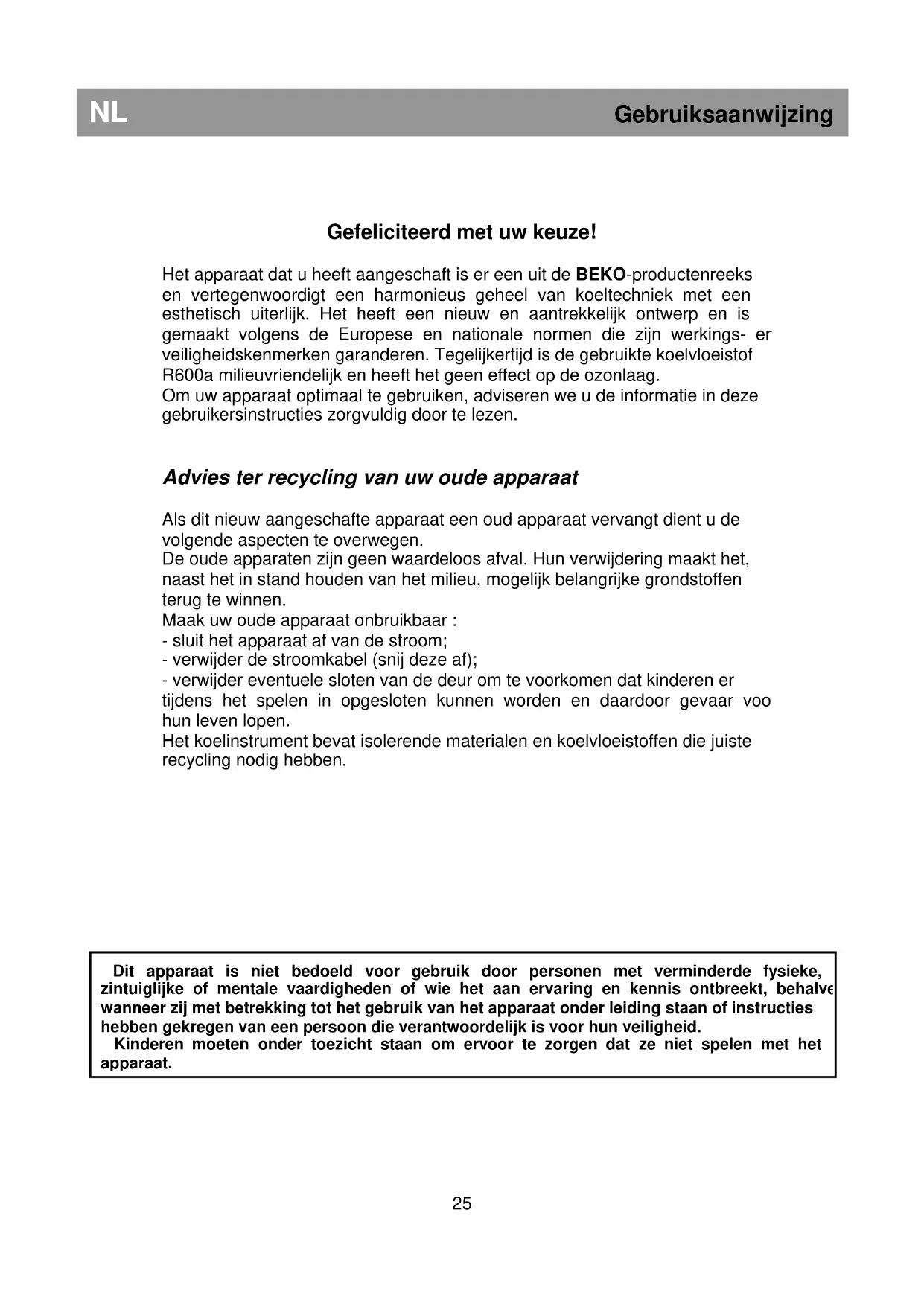

Gefeliciteerd met uw keuze!

Het apparaat dat u heeft aangeschaft is er een uit de BEKO-productenreeks

en vertegenwoordigt een harmonieus geheel van koeltechniek met een

esthetisch uiterlijk. Het heeft een nieuw en aantrekkelijk ontwerp en is

gemaakt volgens de Europese en nationale normen die zijn werkings- en

veiligheidskenmerken garanderen. Tegelijkertijd is de gebruikte koelvloeistof

R600a milieuvriendelijk en heeft het geen effect op de ozonlaag.

Om uw apparaat optimaal te gebruiken, adviseren we u de informatie in deze

gebruikersinstructies zorgvuldig door te lezen.

Advies ter recycling van uw oude apparaat

Als dit nieuw aangeschafte apparaat een oud apparaat vervangt dient u de

volgende aspecten te overwegen.

De oude apparaten zijn geen waardeloos afval. Hun verwijdering maakt het,

naast het in stand houden van het milieu, mogelijk belangrijke grondstoffen

Maak uw oude apparaat onbruikbaar :

- sluit het apparaat af van de stroom;

- verwijder de stroomkabel (snij deze af);

- verwijder eventuele sloten van de deur om te voorkomen dat kinderen er

tijdens het spelen in opgesloten kunnen worden en daardoor gevaar voor

Het koelinstrument bevat isolerende materialen en koelvloeistoffen die juiste

recycling nodig hebben.

Dit apparaat is niet bedoeld voor gebruik door personen met verminderde fysieke,

zintuiglijke of mentale vaardigheden of wie het aan ervaring en kennis ontbreekt, behalve

wanneer zij met betrekking tot het gebruik van het apparaat onder leiding staan of instructies

hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het

apparaat.Recycling van de verpakking

Laat kinderen niet spelen met de

verpakking of delen daarvan. Er is risico

op verstikkingsgevaar met delen van

golfkarton en met plastic folie.

Om u in goede staat te bereiken is het

apparaat beschermd met geschikte

verpakking. Alle verpakkingsmaterialen zijn

compatibel met het milieu en recyclebaar.

Help ons de verpakking te recyclen terwijl het

milieu beschermd wordt !

Lees voordat u het apparaat in werking stelt

deze instructies zorgvuldig en volledig door.

Ze bevatten belangrijke informatie met

betrekking tot het instellen, het gebruik en het

onderhouden van het apparaat.

De fabrikant stelt zich niet verantwoordelijk als

de informatie in dit document niet worden

nageleefd. Bewaar de instructies op een

veilige plek om indien u deze nodig heeft deze

gemakkelijk te kunnen pakken. Ze kunnen

later ook handig zijn voor een andere

Dit apparaat dient alleen gebruikt te

worden voor het voorbestemde doel

(huishoudelijk gebruik), in geschikte

ruimten, ver van regen, vochtigheid of

andere weersomstandigheden.

Transportinstructies

Het apparaat dient zo ver mogelijk slechts in

verticale positie vervoerd te worden. De

verpakking dient tijdens het transport in

perfecte staat te zijn.

Indien het apparaat tijdens het transport in

horizontale positie is geplaatst (slechts

overeenstemmend de aanwijzingen op de

verpakking) wordt geadviseerd om het

apparaat, voordat het in werking wordt

gesteld, gedurende 4 uur te laten rusten om

het koelcircuit te laten bezinken.

Het niet opvolgen van deze instructies kan

storing van de motorcompressor veroorzaken

en de garantie laten vervallen.

Waarschuwingen en algemeen advies

 Sluit het apparaat niet aan als u een storing opmerkt.  Vermijd het vervormen van het koelcircuit (slangen) tijdens het transport, het hanteren en

plaatsen van het apparaat.  De reparaties dienen slechts te worden uitgevoerd door gekwalificeerd personeel.  In de volgende situaties dient u het apparaat van het stroomnet af te sluiten:

- als u het apparaat volledig ontdooid;

- als u het apparaat reinigt.

Om het apparaat af te sluiten dient u niet

aan de kabel, maar aan de stekker te

 Zorg voor de minimale ruimte tussen het apparaat en de muur waar tegen deze

geplaatst is.  Klim niet op het apparaat.  Laat kinderen niet met het apparaat spelen of zich er in verstoppen.  Gebruik voor ontdooiing nooit elektrische apparaten in het apparaat.  Gebruik het apparaat niet bij verwarmapparaten, fornuizen of andere hitte-

of vuurbronnen.  Laat om voedsel te plaatsen of uit te nemen de deur van het apparaat niet langer open dan

nodig.  Laat geen voedsel in het apparaat achter als het niet in werking is.  Bewaar er geen producten in die ontvlambaar of explosieve gassen bevatten.  Raak koude metalen delen of ingevroren voedsel nooit met natte handen aan, omdat uw

handen snel aan de hele koude oppervlakken

kunnen vriezen.  Controleer de horizontale positie van het product om een goede watertoevoer tijdens het

functioneren te garanderen.  Indien u het apparaat gedurende een aantal dagen niet gebruikt is het niet aan te bevelen

deze uit te schakelen. Indien u het voor een

langere periode niet gebruikt gaat u als volgt te

- koppel het apparaat los;

- maak het apparaat leeg;

- ontdooi en reinig deze;

- laat de deur open om te voorkomen dat er

onaangename luchtjes ontstaan.

NL GebruiksaanwijzingElektrische aansluiting

Uw apparaat is bedoeld te werken op

eenfasestroom van 230V/50 Hz. Zorg vóór het

apparaat aan te sluiten dat de parameters van

het lichtnet in uw huis (spanning, stroomtype,

frequentie) voldoen aan de

werkingsparameters van het apparaat.  De informatie over de voedingsspanning en het genomen vermogen wordt aangegeven op

het merkplaatje dat zich op de achterkant van

het apparaat bevindt.  De elektrische installatie dient aan de wettelike eisen te voldoen.  Aarding van het apparaat is verplicht. De fabrikant is niet aansprakelijk voor enige

schade aan personen, dieren of goederen

die voortkomt uit het niet naleven van de

gespecificeerde voorwaarden.  Het apparaat wordt geleverd met een voedingssnoer en een stekker (Europees

type, gemarkeerd 10/16A) met dubbel

aardingscontact ter veiligheid. Indien het

stopcontact niet van hetzelfde type is als de

stekker dient u een gespecialiseerde

elektricien te vragen deze te vervangen.  Gebruik geen verlengstukken of verdeelstekkers.  Houd een afstand van min. 25 cm van ieder meubilair dat zich boven het apparaat bevindt.

Deze ruimte dient ook aangehouden te

worden in geval van een nis of ander

constructie-element.  Het apparaat is niet geschikt om in meubilair ingebouwd te worden.  Monteer de meegeleverde accessoires.

Het uitschakelen moet mogelijk zijn door de

stekker uit het stopcontact te trekken of door

een voor het stopcontact geplaatste

tweepolige netschakelaar.

NL Gebruiksaanwijzing

 Indien het netsnoer beschadigd is, moet dit door de producent, de dealer of een ander

gekwalificeerd persoon worden gerepareerd

om gevaar te voorkomen.  Indien uw apparaat een slot heeft houdt u deze gesloten en bewaart u de sleutel op een

veilige plaats, buiten het bereik van kinderen.

Als u zich van een apparaat met een slot

ontdoet dient u er zich van te verzekeren dat

het onbruikbaar is gemaakt. Dit is zeer

belangrijk om te voorkomen dat kinderen erin

opgesloten raken, wat levensbedreigende

situaties kan veroorzaken.

Dit apparaat is ontworpen om te werken bij

een omgevingstemperatuur tussen +10°C en

+40°C. Indien de omgevingstemperatuur

boven de +40°C komt, kan de temperatuur in

het apparaat hoger worden.

Zet uw apparaat ver van elke warmtebron of

vuur. Het plaatsen in een warme kamer, de

directe blootstelling aan zonnestralen of

vlakbij warmtebronnen (verwarming,

fornuizen, ovens) zal het stroomverbruik

verhogen en de levensduur verkorten.  Houd de volgende minimale afstanden in acht:  100 cm van fornuizen die op houtskool of olie werken;  150 cm van elektrische en gasfornuizen.  Zorg voor vrije luchtcirculatie om het apparaat door de afstanden zoals getoond in

Monteer de meegeleverde tussenstukken op

de condensator (in de achterkant) (item 3).  Plaat het apparaat op een perfect vlakke, droge en goed geventileerde plaats.

Monteer de meegeleverde accessoires.Werking

Voordat u het in werking stelt dient u de

binnenkant van het apparaat te reinigen (zie

hoofdstuk "Reiniging").

Sluit het apparaat na het voltooien van deze

handeling aan en zet het aan.

Het groene en rode LED in de signaalbalk

dienen op te lichten.

Laat het apparaat gedurende ongeveer 2 uur

werken zonder er voedsel in te plaatsen.

Apparaatbeschrijving

3. Behuizing van lampje

8. Afstandhouder voor transportdoeleinden

Apparaatbediening (multimodus)

De temperatuur in de kast kan worden

aangepast door de knop licht naar links of

rechts naar iedere functiesector te draaien.

Naar links voor een hogere temperatuur en

naar rechts voor een lagere temperatuur.

De verkregen temperaturen kunnen variëren

afhankelijk van de gebruiksomstandigheden

van het apparaat, zoals: plaats van het

apparaat, omgevingstemperatuur, frequentie

van het openen van de deur, omvang van het

vullen van het apparaat met voedsel. De

positie van de thermostaatknop zal

veranderen afhankelijk van deze factoren.

Het apparaat is ontworpen om op drie

Het kan werken als een:

Het gebruik van de eenheid als koelkast

temperatuur in de kast

temperatuur is ideaal voor

het bewaren van beperkt

houdbare producten zoals

zuivelproducten, verse

groenten en vleeswaren.

Koude dranken kunnen ook op deze

temperatuur worden bewaard. De producten

kunnen geleidelijk worden geplaatst in

hoeveelheden tot 50 kg of 50 l, met

tussenpozen van 15-20 uur.

Het gebruik van de eenheid als koeler

Met de knop op de koelstand

kan de eenheid worden

vergeleken met een koude

opslagfaciliteit zoals die van

de slager. De temperatuur in

de kast heeft een bereik van

temperatuur is ideaal voor

het kort bewaren van vlees

Het voordeel is dat het voedsel bereid kan

worden zonder het eerst te ontdooien. De

producten kunnen geleidelijk worden

geplaatst in hoeveelheden tot 50 kg of 50 l,

met tussenpozen van 15-20 uur.

Het gebruik van de eenheid als diepvriezer

diepvriesstand is de

temperatuur in de kast

Deze temperatuur is ideaal voor het bewaren

van ingevroren voedsel voor lange perioden.

Het invriezen van vers voedsel is mogelijk na

een werkingstijd van min. 20 uur.

In de diepvriesmodus is het noodzakelijk de

blokkeerplug te gebruiken (item 8.)

In de koelkast- en koelmodus wordt de

blokkeerplug (item 8.) verwijderd.

NL Gebruiksaanwijzing NL GebruiksaanwijzingHet signaalsysteem bevindt zich aan de

voorkant van het apparaat (item 5).

1. Regelknop voor thermostaat - de

binnentemperatuur wordt geregeld.

2. groene led – geeft aan dat het apparaat

wordt gevoed met elektriciteit.

3. rode led – schade – licht op als de

temperatuur in de vriezer te hoog is. Het

led werkt gedurende 15-45 minuten nadat

de vriezer in werking is gesteld, dan moet

het uitgaan. Indien het led tijdens de

werking aangaat, betekent dit dat er zich

storingen hebben voorgedaan.

4. oranje knop – snelvriezen – deze functie is

uitsluitend te gebruiken in de

Door op deze knop te drukken gaat het oranje

led aan, dat aangeeft dat het apparaat in de

snelvries-modus gaat. U gaat uit deze modus

door de knop opnieuw in te drukken en het

oranje led gaat uit.

De drie leds geven informatie over de

werkingsmodus van het apparaat.

Advies voor voedselbewaring

Koelkast- & koelerfunctie.

Vermijd een thermostaatboxstand buiten de

bereiken "Koelkast" en "Koeler", wat zou

kunnen leiden tot een negatieve

werkingstemperatuur van het apparaat. Dit

kan een lagere temperatuur veroorzaken dan

het bedoelde bereik, met het gevaar dat

dranken en vers voedsel bevriezen en de

wanden van de kastbedekking overmatige

ijsopbouw vormen. U hoeft deze druppels niet

te verwijderen, want het gevormde water

wordt door een speciaal kanaal naar een

kleine bak aan de achterkant van het

apparaat gebracht, waar het verdampt.

De vriezer is bedoeld om diepvriesvoedsel

voor een lange tijd te bewaren en om vers

voedsel in te vriezen.

Eén van de belangrijkste elementen voor het

succesvol invriezen van voedsel is het

De verpakking dient aan de volgende

hoofdvoorwaarden te voldoen: luchtdicht, inert

naar het verpakte voedsel, resistent aan lage

temperaturen, vloeistof-, vet-, waterdampen-

en geurenbestendig, wasbaar.

De volgende types verpakkingen voldoen aan

deze voorwaarden: plastic of aluminium folie,

plastic en aliminium schalen, waskartonnen of

- Gebruik voor het invriezen van vers voedsel

de meegeleverde manden van het apparaat.

- Plaats niet te grote hoeveelheden voedsel

per keer in de vriezer. De kwaliteit van het

voedsel wordt het best behouden als het zo

snel mogelijk ingevroren wordt. Daarom is het

aanbevolen de invriescapaciteit van het

apparaat zoals gespecificeerd in het "Product

Fiche" niet te overschrijden. Om de invriestijd

te verkorten drukt u op de "snelvriezen"-knop.

- Het verse voedsel dient niet in contact te

komen met voedsel dat al ingevroren is.

- Het diepvriesvoedsel dat u heeft gekocht

kan in de vriezer geplaatst worden zonder

regeling van de thermostaat.

- Als de invriesdatum niet op de verpakking

staat vermeld dient u als algemene richtlijn

een periode van max. 3 maanden aan te

- Zelfs gedeeltelijk ontdooid voedsel kan niet

opnieuw ingevroren worden. Het dient

onmiddelijk gegeten te worden of bereid en

dan opnieuw ingevroren.

- Bruisende drankjes worden niet in de vriezer

- Bij een stroomstoring dient u de deur van het

apparaat niet te openen.

Schakel na 24 uur vanaf het plaatsen van

het voedsel de "snelvriezen"-modus uit

door nogmaals op knop 4 te drukken, als

het oranje led uitgaat.

NL GebruiksaanwijzingHet binnenlichtje vervangen

Sluit het apparaat van de netstroom af als het

lampje is doorgebrand. Neem de

lampafsluiting af. Zorg dat de lamp juist is

ingedraaid. Sluit het apparaat opnieuw aan.

Als de lamp nog steeds niet aan gaat,

vervang het dan met een ander model E14-

15W. Plaats de lampafsluiting terug.

De lamp of lampen voorzien in dit apparaat

mogen niet worden gebruikt voor de

verlichting van huishoudelijke ruimten. Het

beoogde gebruik van deze lamp is de

gebruiker te helpen etenswaren op veilige en

comfortabele wijze in de koelkast/diepvriezer

De lampen die in dit apparaat worden gebruikt

moeten bestendig zijn tegen extreme fysieke

omstandigheden, zoals temperaturen

De wateropvangbak (met het apparaat

meegeleverd) dient te worden gemonteerd op

de achterkant, onder de condensator, op het

metalen bevestigingsgedeelte. Het wordt

bevestigd op de openingen van de metalen

delen door verschuiving in de richting zoals

getoond door de pijl (item 6). De bak wordt van

het bevestigingsgedeelte losgemaakt als u het

apparaat van plaats wilt veranderen, en wordt

na het verplaatsten terug bevestigd (item 7).

Manier om energie te besparen

 Vermijd het apparaat op een zonnige plek

of dichtbij een warmtebron te plaatsen.

 Voorzie in een goede ventilatie van de

compressor en de condensator.

 Laat de deur niet langer open dan nodig en

open deze alleen als dit noodzakelijk is.

 Houd de condensator schoon (de buizen

aan de achterkant van het apparaat).

 Voor de meest efficiënte werking proberen

een omgevingstemperatuur onder de 27 º

C en 65% RV (relatieve vochtigheid) te

Advies hoe uw apparaat te

Koelkast- & koelerfunctie.

Het ontdooien van uw apparaat in de

koelkast- of koelerfunctie gaat volledig

automatisch en dit gebeurt tijdens iedere

onderbreking van de motorcompressor die

wordt geregeld door de thermostaat. U hoeft

hiervoor niets te doen. Het ontdooiwater wordt

verzameld in de wateropvangbak aan de

achterkant van het apparaat, waar het

- We adviseren u de vriezer minstens twee

keer per jaar de ontdooien of wanneer de

ijslaag een overmatige dikte bereikt.

- Het vormen van ijs is een normaal

- De hoeveelheid en de snelheid van

ijsvorming is afhankelijk van de

omgevingscondities en van de frequentie van

het openen van de deur.

- We adviseren u het apparaat te ontdooien

als de hoeveelheid diepvriesvoedsel het minst

- Zet vóór ontdooiing de thermostaatknop

naar een hogere stand in de diepvriesmodus,

zodat het voedsel kouder bewaard wordt.

- Koppel het apparaat los.

- Neem de bevroren producten uit, wikkel

deze in verschillende papieren bladen en

bewaar ze in de koelkast of op een koude

- Controleer het waterniveau in de

wateropvangbak achterop het apparaat als

tijdens het ontdooien een grote hoeveelheid

ijs aanwezig is (item 6.). Als de maximale

capaciteit van de wateropvangbak wordt

overschreden, neemt u het af om het

verzamelde water te verwijderen en bevestigt

- Voor een snelle dooi laat u de deur open.

Gebruik geen metalen objecten om het ijs

Gebruik geen haardrogers of andere

elektrische verwarmingsapparaten voor

NL GebruiksaanwijzingReiniging binnenkant

Voordat u begint met de reiniging koppelt u

het apparaat los van het net.

 Het wordt aanbevolen het apparaat te

reinigen als u het ontdooit.

 Was de binnenkant met lauwwarm water

waaraan u wat neutraal schoonmaakmiddel

toevoegt. Gebruik geen zeep, benzine of

aceton, omdat deze een sterke geur kunnen

 Neem af met een natte spons en droog

met een zachte doek.

Tijdens deze handeling dient u het teveel aan

water te vermijden om te voorkomen dat dit in

de thermische isolering van het apparaat

binnendringt en zo onaangename luchtjes kan

Vergeet niet ook de deurpakking, in het

bijzonder de onderliggende ribbels, met een

schone doek te reinigen.

Reiniging buitenkant

 Reinig de buitenkant van de koeler met een

in warm zeepsop gedrenkte spons, neem af

met een zachte doek en droog.

 De reiniging van het buitenste gedeelte van

het koelcircuit (motorcompressor,

condensator, aansluitbuizen) dient te worden

uitgevoerd met een zachte borstel of met een

stofzuiger. Tijdens deze handeling dient u

ervoor te zorgen dat de buizen niet vervormen

of de kabels losraken.

Gebruik geen schuurmiddelen !

 Na het voltooiien van de reiniging bevestigt

u de accessoires op hun plaats en sluit u het

 De bak wordt gereinigd wanneer dit nodig

Let op: Het reinigen wordt gedaan met de

bak los van het apparaat.

Plaats na het voltooien van de reiniging de

accessoires terug op hun plek.

Het apparaat werkt niet.  Er is een stroomstoring.  De stekker of het voedingssnoer is niet goed in het stopcontact gestoken.  De zekering is gesprongen.  De thermostaat staat op de „OFF”-stand.

De temperaturen zijn niet laag genoeg

(rode led aan).  Het voedsel belemmert het sluiten van de deur.  Het apparaat is niet juist geplaatst.  Het apparaat is te dicht bij een warmtebron geplaatst.  De thermostaatknop staat niet op de juiste stand.

Overmatige ijsvorming in diepvriesmodus.  De deur was niet correct gesloten.

De binnenverlichting werkt niet  De lamp is doorgebrand. Neem het apparaat van de netstroom, verwijder de lamp

en vervang deze door een nieuwe.

Het volgende duidt niet op defecten.  Mogelijke trillingen en kraken die uit het product komen: de circulatie van de

koelvloeistof in het systeem.

Geluiden tijdens de werking

Om de temperatuur op de door u ingestelde

stand te houden, start de compressor van het

apparaat regelmatig op.

De geluiden die in een dergelijke situatie

gehoord kunnen worden zijn normaal.

Deze verminderen zodra het apparaat de

werkingstemperatuur bereikt.

Het zoemgeluid wordt gemaakt door de

compressor. Dit kan iets sterker worden als

de compressor start.

De borrel- en gorgelgeluiden afkomstig van de

koelvloeistof die door de buizen van het

apparaat circuleert, zijn normale

Probeer nooit zelf het apparaat of zijn

elektrische onderdelen te repareren. Elke

reparatie die door een onbevoegd persoon

wordt uitgevoerd is gevaarlijk voor de

gebruiker en kan de garantie laten vervallen.

NL Gebruiksaanwijzing

31Het symbool op het product of op de verpakking geeft aan dat het product niet als

huishoudelijke afval kan worden behandeld. In plaats daarvan moet het worden afgegeven bij het

juiste verzamelpunt voor het recyclen van elektrische en elektronische apparaten. Door ervoor te

zorgen dat dit product op de juiste manier wordt verwijderd, helpt u potentiële negatieve gevolgen

te vermijden voor het milieu en de menselijke gezondheid, die anders veroorzaakt zouden kunnen

worden door de verkeerde afvalbehandeling van dit product. Voor meer gedetailleerde informatie

over recycling van dit product, neem contact op met de plaatselijke instanties, uw

huishoudafvalverwerkingsdienst of de winkel waar u het product hebt aangekocht.

NL Gebruiksaanwijzing
