MANUAL DE USUARIO HM130520 BEKO

Instrucciones para el uso

Para asegurarse del funcionamiento normal de vuestro refrigerador, conteniendo le refrigeranteR600a que contribuye a la

protección del ámbito (inflamable sólo en ciertas condiciones), le conviene a respectar las reglas siguientes:

 No impide la circulación del aire alrededor del aparato.

 No utilize utensilios mecánicos o otros dispositivos para acelerar el proceso de descongelación otros de los recomendados

 No cause daño al circuito refrigerante.

 No utilize aparatos eléctricos en el interior de los compartimentos de la conservación de los alimentos, si estos no están

conformes con el tipo de aparato recomendado por el fabricante.

συστήσει ο κατασκευαστής.Consejos para reciclar el antiguo aparato /33 Reciclado del embalaje /34 Instrucciones de transporte /34 Advertencias y consejos especiales /34 Instalación /35 Conexiones eléctricas /35 Desconexión /36 Funcionamiento /36 Descripción del electrodoméstico /36 Funcionamiento del aparato (modo múltiple) /36 Consejos para la conservación de alimentos /37 Sustitución de la bombilla interior /38 Montaje de la bandeja de recogida de agua /38 Modo de ahorro de energía /38 Consejos para descongelar el frigorífico /38 Limpieza del aparato /39 Guía de localización de averías /39

komen. Wanneer onderdelen niet tot het product behoren dat u hebt gekocht, gelden deze voor andere modellen.

Las ilustraciones incluidas en el presente manual de instrucciones son esquemáticas y puede que no se adecúen a

su aparato con exactitud. Si alguno de los elementos reflejados no se corresponde con el aparato que usted ha

adquirido, entonces será válido para otros modelos.

As figuras que aparecem neste manual de instruções são esquemáticas e podem não corresponder exactamente

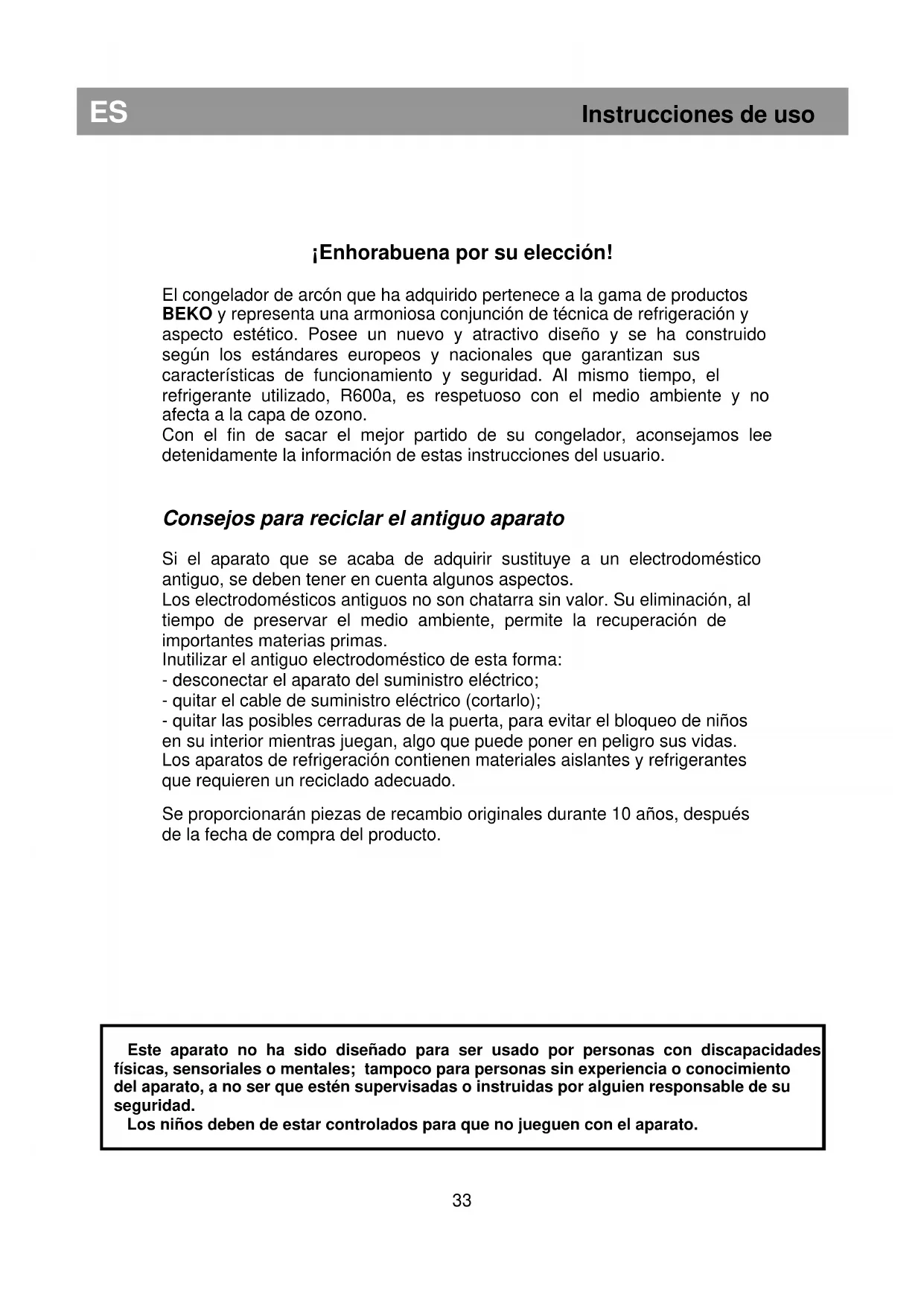

ES Instrucciones de uso

¡Enhorabuena por su elección!

El congelador de arcón que ha adquirido pertenece a la gama de productos

BEKO y representa una armoniosa conjunción de técnica de refrigeración y

aspecto estético. Posee un nuevo y atractivo diseño y se ha construido

según los estándares europeos y nacionales que garantizan sus

características de funcionamiento y seguridad. Al mismo tiempo, el

refrigerante utilizado, R600a, es respetuoso con el medio ambiente y no

afecta a la capa de ozono.

Con el fin de sacar el mejor partido de su congelador, aconsejamos leer

detenidamente la información de estas instrucciones del usuario.

Consejos para reciclar el antiguo aparato

Si el aparato que se acaba de adquirir sustituye a un electrodoméstico

antiguo, se deben tener en cuenta algunos aspectos.

Los electrodomésticos antiguos no son chatarra sin valor. Su eliminación, al

tiempo de preservar el medio ambiente, permite la recuperación de

importantes materias primas.

Inutilizar el antiguo electrodoméstico de esta forma:

- desconectar el aparato del suministro eléctrico;

- quitar el cable de suministro eléctrico (cortarlo);

- quitar las posibles cerraduras de la puerta, para evitar el bloqueo de niños

en su interior mientras juegan, algo que puede poner en peligro sus vidas.

Los aparatos de refrigeración contienen materiales aislantes y refrigerantes

que requieren un reciclado adecuado.

Se proporcionarán piezas de recambio originales durante 10 años, después

de la fecha de compra del producto.

Este aparato no ha sido diseñado para ser usado por personas con discapacidades

físicas, sensoriales o mentales; tampoco para personas sin experiencia o conocimiento

del aparato, a no ser que estén supervisadas o instruidas por alguien responsable de su

Los niños deben de estar controlados para que no jueguen con el aparato.Reciclado del embalaje

No deje que los niños jueguen con el embalaje

o con alguna parte del mismo. Existe el riesgo

de asfixia con las partes del cartón ondulado y

con la película de plástico.

Para que llegue a usted en buenas condiciones, el

aparato se ha protegido con un embalaje

apropiado. Todos los materiales del embalaje son

compatibles con el medio ambiente y son

reciclables. Por favor, ayúdenos a reciclar el

embalaje al tiempo que se protege el medio

Antes de poner en marcha el electrodoméstico,

leer detenidamente estas instrucciones en su

totalidad. Contienen información importante

relativa a la instalación, uso y mantenimiento del

El fabricante no asume ninguna responsabilidad si

no se cumplen las instrucciones de este

documento. Guarde las instrucciones en un lugar

seguro para tenerlas a mano en caso de

necesidad. Pueden resultarles útiles a los

usuarios posteriores.

Este electrodoméstico sólo debe usarse para

su finalidad prevista (uso doméstico), en

zonas apropiadas, lejos de la lluvia, la

humedad o cualquier otro fenómeno

Instrucciones de transporte

En la medida de lo posible, el aparato se

debe transportar solamente en posición

vertical. Durante el transporte el embalaje

debe estar en perfectas condiciones.

Si durante el transporte el electrodoméstico

se colocó en posición horizontal (solamente

según las marcas del embalaje), se aconseja

que, antes de poner el electrodoméstico en

funcionamiento, se deje sin actividad durante

4 horas, con el fin de permitir la estabilización

del circuito refrigerante.

Si no se cumplen estas instrucciones, se

puede provocar la avería del compresor del

motor y la cancelación de su garantía.

Advertencias y consejos generales

No enchufe el aparato si advierte un fallo.

 Por favor, evite deformar el circuito de

refrigeración (tubos) durante el transporte,

manejo y la colocación del aparato.

 Las reparaciones sólo deben hacerse por

personal cualificado.

 En las siguientes situaciones, desenchufe

el aparato de la red eléctrica:

- al deshelar completamente el aparato;

- al limpiar el aparato.

Para desenchufar el electrodoméstico, tirar del

enchufe, no del cable.

 Asegurarse de que existe el mínimo

espacio entre el aparato y la pared frente a la

No subirse encima del aparato.

No dejar que los niños jueguen o se

escondan dentro del aparato.

No utilice nunca aparatos eléctricos dentro

del congelador para deshelar.

No utilizar el electrodoméstico cerca de

aparatos de calefacción, cocinas o cualquier

otra fuente de calor y fuego.

No dejar abierta la puerta del aparato más

de lo necesario para meter o sacar los

No deje los alimentos en el

electrodoméstico si no está en

No tener dentro productos que contengan

gases inflamables o explosivos.

 No toque nunca las partes metálicas frías o

la comida congelada con las manos

húmedas, porque sus manos se pueden

congelar rápidamente en las superficies muy

 Compruebe la posición horizontal del

aparato para asegurar un buen flujo de agua

durante el funcionamiento.

ES Instrucciones de usoConexiones eléctricas

Este electrodoméstico está diseñado para

funcionar a un voltaje monofásico de 230 V/50 Hz.

Antes de enchufar el aparato, compruebe que los

parámetros de la red de su hogar (voltaje, tipo de

corriente, frecuencia) cumplen los parámetros de

funcionamiento del aparato.

 La información relativa a la tensión de

alimentación y la potencia absorbida se indica en

la placa de datos técnicos situada en la parte

posterior del refrigerador.

 La instalación eléctrica debe cumplir los

requisitos contemplados en las leyes.

La toma de tierra del electrodoméstico es

obligatoria. El fabricante no asume ninguna

responsabilidad de ningún daño a personas,

animales o bienes que pueda surgir del

incumplimiento de las condiciones

 El aparato está provisto de un cable de

alimentación y un enchufe (tipo europeo, marcado

10/16A) con contacto de doble toma de tierra para

mayor seguridad. Si la toma de corriente no es del

mismo tipo que el enchufe, hay que pedirle a un

electricista especializado que la cambie.

No utilizar piezas de extensión o adaptadores

 Por favor, mantenga una distancia mínima de

25 cm de cualquier mueble «suspendido» encima

del aparato. Mantenga también este espacio en

caso de que haya un hueco o de otro elemento de

 El aparato no está diseñado para ponerse

dentro de los muebles.

 Por favor, instale los accesorios suministrados.

ES Instrucciones de uso

 Si no se usa el electrodoméstico durante

algunos días no es aconsejable apagarlo. Si

no se usa durante un período prolongado,

proceda de la siguiente manera:

- desenchufar el aparato;

- deshelarlo y limpiarlo;

- dejar la puerta abierta para evitar la

formación de olores desagradables.

 Si el cable de alimentación estuviera

dañado, el fabricante, el servicio de atención

al cliente o una persona cualificada deberán

sustituirlo para evitar peligros.

 Si el electrodoméstico tiene un dispositivo

de bloqueo, manténgalo trabado y mantenga

la llave fuera del alcance de los niños. Al

deshacerse de un electrodoméstico con

bloqueo, compruebe que este dispositivo esté

fuera de servicio. Esto es de suma

importancia para evitar que un niño quede

atrapado en su interior, lo que le podría

Este aparato ha sido diseñado para funcionar

a temperatura ambiente entre +10°C y +40°C.

Si la temperatura ambiente es superior a

+40C, la temperatura dentro del

electrodoméstico puede aumentar.

Instalar el aparato lejos de cualquier fuente de

calor y fuego. La colocación en una

habitación caliente, la exposición directa a los

rayos solares o cerca de una fuente de calor

(calefacciones, cocinas, hornos), aumentarán

el consumo de potencia y acortarán la vida

 Por favor, tenga en cuenta las siguientes

100 cm desde las cocinas que funcionen

con carbón o petróleo;

150 cm desde las cocinas eléctricas y de

 Garantizar la libre circulación del aire

alrededor del aparato, observando las

distancias mostradas en el Elemento 2.

Montar en el condensador (en la parte

posterior) los espaciadores suministrados

Coloque el electrodoméstico en un lugar

perfectamente nivelado, seco y bien

Instalar los accesorios suministrados.Desconexión

La desconexión debe ser posible sacando el

enchufe de la toma de corriente o por medio

de un conmutador bipolar de red situado

antes de la toma de corriente.

Antes de poner en funcionamiento el

electrodoméstico, limpiar el interior (véase el

capítulo ”Limpieza").

Al terminar esta operación, enchufe el aparato y

Los indicadores luminosos de color verde y rojo

situados en el bloque de señalización deberán

Dejar el aparato funcionando durante unas 2

horas sin colocar alimentos en su interior.

6. Alojamiento del sistema de bloqueo

7. Caja del termostato

8. Espaciador para transporte

Ajuste de la temperatura

La temperatura de la caja puede ajustarse

girando el mando ligeramente hacia la izquierda

en cada sección de función. Hacia la izquierda

para una temperatura más alta y hacia la

derecha para una temperatura más baja.

Las temperaturas alcanzadas pueden variar

según las condiciones de uso del aparato, tales

como: la ubicación del aparato, temperatura

ambiente, frecuencia con que se abra la puerta,

cantidad de alimentos que hay en el

congelador. La posición del mando del

termostato cambiará según estos factores.

El aparato está diseñado para funcionar en tres

Podrá funcionar como:

Usar la unidad como frigorífico

En la configuración del mando,

la temperatura del armario será

de alrededor de 5°C. Esta

temperatura es ideal para

perecederos tales como

productos lácteos, verduras

frescas y embutidos.

Las bebidas frías también pueden guardarse

a esta temperatura. Puede introducir la carga

gradualmente en cantidades no superiores a

50 kg o 50l, en intervalos de 15-20 horas.

Usar la unidad como refrigerador

En el mando de configuración

del refrigerador, la unidad

podría compararse con una

almacenamiento frío de un

carnicero. La temperatura en

la caja puede oscilar entre

3°C a -2°C. Esta temperatura es ideal para

almacenar carne o pescado durante un

período de tiempo corto.

La ventaja es que los alimentos pueden

cocinarse sin descongelarlos primero. Puede

introducir la carga gradualmente en

cantidades no superiores a 50 kg o 50l, en

intervalos de 15-20 horas.

Usar la unidad como congelador

En la configuración del congelador del mando,

la temperatura del armario será de alrededor

Esta temperatura es ideal para guardar los

alimentos congelados durante largos períodos

de tiempo. La congelación de los alimentos

frescos es posible después de un mínimo de

20 horas de funcionamiento.

En el modo de funcionamiento de

Congelación, será necesario usar el enchufe

de obstrucción (elemento 8.)

En el modo de funcionamiento de Frigorífico y

refrigerador, el enchufe de obstrucción

(elemento 8) se retirará.

ES Instrucciones de usoES Instrucciones de uso

El sistema de señalización está situado en

el lado delantero del congelador (Elemento 5).

1. Mando de ajuste del termostato – para

ajustar la temperatura interior.

2. LED verde – indica que el aparato recibe

suministro de energía.

3. LED rojo – daños– se ilumina si la

temperatura del congelador es demasiado

alta. El LED se iluminará durante 15-45

minutos después de poner el aparato en

funcionamiento; a continuación, se debe

apagar. Si el LED se apaga durante el

funcionamiento, significa que se ha

producido algún problema.

4. botón naranja - congelación rápida - ¡esta

función tan sólo es útil en el modo de

Al presionarlo, se encenderá el botón

naranja, indicando que el aparato ha entrado

en el modo de "congelación rápida". Para

salir de este modo, se deberá oprimir

nuevamente el botón y el LED naranja se

Los tres LED informan sobre el modo de

operación del aparato.

Consejos para la conservación de

Funcionamiento del frigorífico &

Evite que la caja del termostato esté colocada

fuera de los rangos de «Frigorífico» y

«Refrigerador», lo que provocaría unas

temperaturas de funcionamiento negativas,

sobrepasando esta manera por debajo del

rango previsto, con el riesgo de que las

bebidas y los alimentos frescos se congelen y

que haya una acumulación excesiva de hielo

en las paredes del recubrimiento de la caja.

No necesita retirar estas gotas, dado que el

agua resultante se recoge por el canal

especial en una bandeja pequeña ubicada en

la parte posterior del aparato, desde donde se

Funcionamiento del congelador.

El congelador está destinado a conservar la

comida congelada durante un tiempo

prolongado, así como a congelar alimentos

Uno de los elementos esenciales para una

congelación satisfactoria de los alimentos es

Las condiciones principales que debe reunir

el embalaje son las siguientes: que sea

hermético, que sea inerte hacia los alimentos

envasados, que resista bajas temperaturas,

que sea estanco a líquidos, grasa, vapores de

agua, olores, que se pueda lavar.

Los siguientes embalajes reúnen estas

condiciones: película de plástico o aluminio,

recipientes de plástico y aluminio, vasos de

cartón parafinado o vasos de plástico.

- Para congelar alimentos frescos, emplee las

cestas provistas con el aparato.

- No colocar en el congelador una cantidad

demasiado grande de alimentos a la vez. La

calidad de los alimentos se conserva mejor si

se congelan a fondo lo más rápidamente

posible. Esta es la razón por la que es

aconsejable no sobrepasar la capacidad de

congelación del aparato, que se especifica en

"Ficha de Producto". Para reducir el tiempo de

congelamiento, presione el botón

"congelación rápida".

- Los alimentos frescos no deben entrar en

contacto con los alimentos ya congelados.

- Los alimentos congelados que se hayan

comprado se pueden colocar en el

congelador sin tener que ajustar el

Si la fecha de congelación no se indica en el

envase, hay que tener en cuenta un período

de 3 meses como máximo, como norma

- Los alimentos, incluso parcialmente

deshelados, no se pueden congelar de nuevo;

se deben consumir inmediatamente o

cocinarse y después volverse a congelar.

- Las bebidas gaseosas no se guardarán en

- En caso de una interrupción de la corriente

eléctrica, no abrir la puerta del

Transcurridas 24 horas desde el momento

en que se introdujo los alimentos en el

interior, cancele el modo "congelación

rápida" oprimiendo de nuevo el botón 4,

cuando se apague el LED naranja.

Sustitución de la bombilla interior

Si la lámpara se quema, desenchufe el

aparato. Retire la moldura que cubre la

lámpara. Fíjese si la lámpara está bien

enroscada. Vuelva a enchufar el aparato. Si la

lámpara sigue sin encender, reemplácela por

otra modelo E14-15W. Restituya la moldura

que cubre la lámpara en su sitio.

Las bombillas de este electrodoméstico no

sirven para la iluminación en el hogar. Su

propósito es el de ayudar al usuario a colocar

los alimentos en el frigorífico o congelador de

forma cómoda y segura.

Las lámparas utilizadas en este

electrodoméstico deben soportan unas

condiciones físicas extremas como

temperaturas inferiores a -20º C.

Montaje de la bandeja de recogida

La bandeja para la recogida de agua,

(incluida con el aparato) debe montarse en la

parte posterior del aparato, debajo del

condensador, en la pieza de fijación metálica.

Está montado en los ojos de las piezas

metálicas moviéndolo en la dirección

mostrada por la flecha (elemento 6). Separe

la bandeja de la pieza de fijación si desea

mover el aparato de un lugar a otro, móntela

de nuevo después de moverla (elemento 7).

Modo de ahorro de energía

 Evite colocar el aparato en n lugar soleado

o cerca de una fuente de calor.

 Haga que el compresor y el condensador

tengan una buena ventilación.

 No deje la puerta abierta más de lo

necesario y ábrala solamente cuando sea

 Mantenga la condensación limpia (la

tubería en la parte trasera del aparato).

 Para un funcionamiento más eficiente,

intente mantener el ambiente entre 27ºC y

65% de HR (Humedad relativa)».

Consejos para descongelar el

Funcionamiento del frigorífico &

La descongelación del aparato en el modo de

funcionamiento de Frigorífico o Refrigerador

es totalmente automática y tiene lugar

durante cada período de parada del motor-

compresor controlado por el termostato. No

es necesario que usted haga algo. Se

recogerá el agua procedente de la

descongelación en la bandeja de recogida de

agua ubicada en la parte posterior del

aparato, de donde se evapora.

Funcionamiento del congelador.

- Aconsejamos que se deshiele el congelador

al menos dos veces al año o cuando la capa

de hielo tenga un grosor excesivo.

- La acumulación de hielo es un fenómeno

- La cantidad y rapidez de la acumulación de

hielo depende de las condiciones ambientales

y de la frecuencia con que se abra la puerta.

- Aconsejamos deshelar el aparato cuando la

cantidad de alimentos congelados sea la

- Antes de deshelar, ajustar el mando del

termostato a una posición superior del modo

«Congelador» para que los alimentos se

conserven más fríos.

- Desenchufar el aparato;

- Sacar los alimentos congelados, envolverlos

en varias hojas de papel y colocarlos en el

refrigerador o en un lugar fresco.

- Durante el proceso de descongelación, si

hay una gran cantidad de hielo, compruebe

por favor en la parte trasera del aparato el

nivel de agua de la bandeja de agua

(Elemento 6). En caso de sobrepasar la

capacidad máxima de la bandeja de agua,

inténtela sacarla para retirar el agua

acumulada y luego monte de nuevo la

- Para un descongelamiento rápido, deje

No utilizar objetos metálicos afilados para

No use secadores de pelo o cualquier otro

aparato de calentamiento para deshelar.

ES Instrucciones de usoLimpieza del interior

Antes de iniciar la limpieza, desenchufar el

 Es aconsejable limpiar el electrodoméstico

 Limpiar el interior con agua tibia, a la que

se añadirá algo de detergente neutro. No use

jabón, detergente, gasolina o acetona, que

pueden dejar un olor fuerte.

 Limpiar con una esponja húmeda y secar

Durante esta operación, evitar el exceso de

agua, con el fin de impedir su entrada en el

aislamiento térmico del aparato, lo que podría

provocar olores desagradables.

No hay que olvidar limpiar también la junta de

la puerta, especialmente los nervios del fuelle,

Limpieza del exterior

 Limpie el exterior del congelador con una

esponja empapada en agua tibia jabonosa,

límpielo con un paño suave y séquelo.

 La limpieza de la parte exterior del circuito

refrigerante (compresor del motor,

condensador, conductos de conexión) se

realizará con un cepillo suave o con la

aspiradora. Durante esta operación, procure

no deformar los conductos ni separar los

No utilizar materiales corrosivos ni

 Tras finalizar la limpieza, volver a colocar

en su lugar los accesorios y enchufar el

 Labandeja se limpiará cada vez que sea

Atención: La limpieza se llevará a cabo con

la bandeja separado del aparato.

Tras finalizar la limpieza, vuelva a colocar en

su lugar los accesorios.

Guía de localización de averías

El electrodoméstico no funciona.  Hay un corte del fluido eléctrico.  El enchufe del cable de alimentación no está bien introducido en la toma de

corriente.  El fusible está fundido.  El termostato está en la posición "OFF".

Las temperaturas no son lo bastante bajas

(el LED rojo está encendido).  Los alimentos impiden que la puerta se cierre.  El aparato no se colocó correctamente.  El aparato está colocado demasiado cerca de una fuente de calor.  El mando del termostato no está en la posición correcta.

Excesiva acumulación de hielo  La puerta no se cerró correctamente.

La luz interior no funciona.  La lámpara se quemó. Desenchufe el aparato, retire la lámpara y cámbiela por una

Lo siguiente no se consideran defectos.  Posibles movimientos alternativos y crujidos procedentes del producto: circulación

del refrigerante del sistema.

Ruidos durante el funcionamiento

Para mantener la temperatura en el valor

fijado, el compresor del aparato se enciende

Los ruidos que se escuchan en dicha

situación son normales.

Éstos se reducen tan pronto como el aparato

alcanza la temperatura de funcionamiento.

El compresor emite un zumbido. Puede

hacerse un poco más fuerte cuando arranca

Los ruidos de burbujeo o borboteo

procedentes del refrigerante que circula por

los conductos del aparato son ruidos de

funcionamiento normal.

No intentar nunca reparar el electrodoméstico

o sus componentes eléctricos. Cualquier

reparación llevada a cabo por una persona no

autorizada es peligrosa para el usuario y

puede dar lugar a la cancelación de la

ES Instrucciones de uso

39Este producto incorpora el símbolo de recogida selectiva de residuos de equipos

eléctricos y electrónicos.

Ello significa que este producto debe ser manipulado teniendo en cuenta la Directiva

Europea 2002/96/EC, en orden de ser reciclado o recuperado para minimizar su

impacto en el medio ambiente. Para mas información rogamos contacte con las

autoridades locales o regionales más próximas a su domicilio.

Los productos electrónicos no incluidos en el proceso de recogida selectiva son

potencialmente peligrosos para el medio ambiente y la salud humana debido a la

presencia de ciertas sustancias.

ES Instrucciones de uso

ondulado e de película plástica.

separadores fornecidos (Item 3).

de 20 horas de funcionamento.

necessário utilizar a ficha de obstrução

Nos modos de funcionamento como frigorífico

Funcionamento como congelador.

pelos seguintes tipos de embalagens: película

guardadas no congelador.

Funcionamento como congelador.

6). No caso de ter sido excedida a
