MANUAL DE UTILIZADOR PRH626B90E BOSCH

Manual de utilização 70

general está averiado.

Indicações de segurança . . . . . . . . . . . . 72

Apagar um queimador . . . . . . . . . . . . . . . . . 77

Níveis de potência . . . . . . . . . . . . . . . . . . . . . 77

Interruptor principal / Bloqueio da

placa de cozedura (Main Switch) . . . . . . . . . . . 78

Anomalias . . . . . . . . . . . . . . . . . . . . . . . . . 85

Serviço de assistência técnica . . . . . . . . . 86

Condições de garantia . . . . . . . . . . . . . . . . . 86

Embalagem e aparelhos usados . . . . . . . 86

Eliminação de resíduos não poluente. . . . . . . . 8671

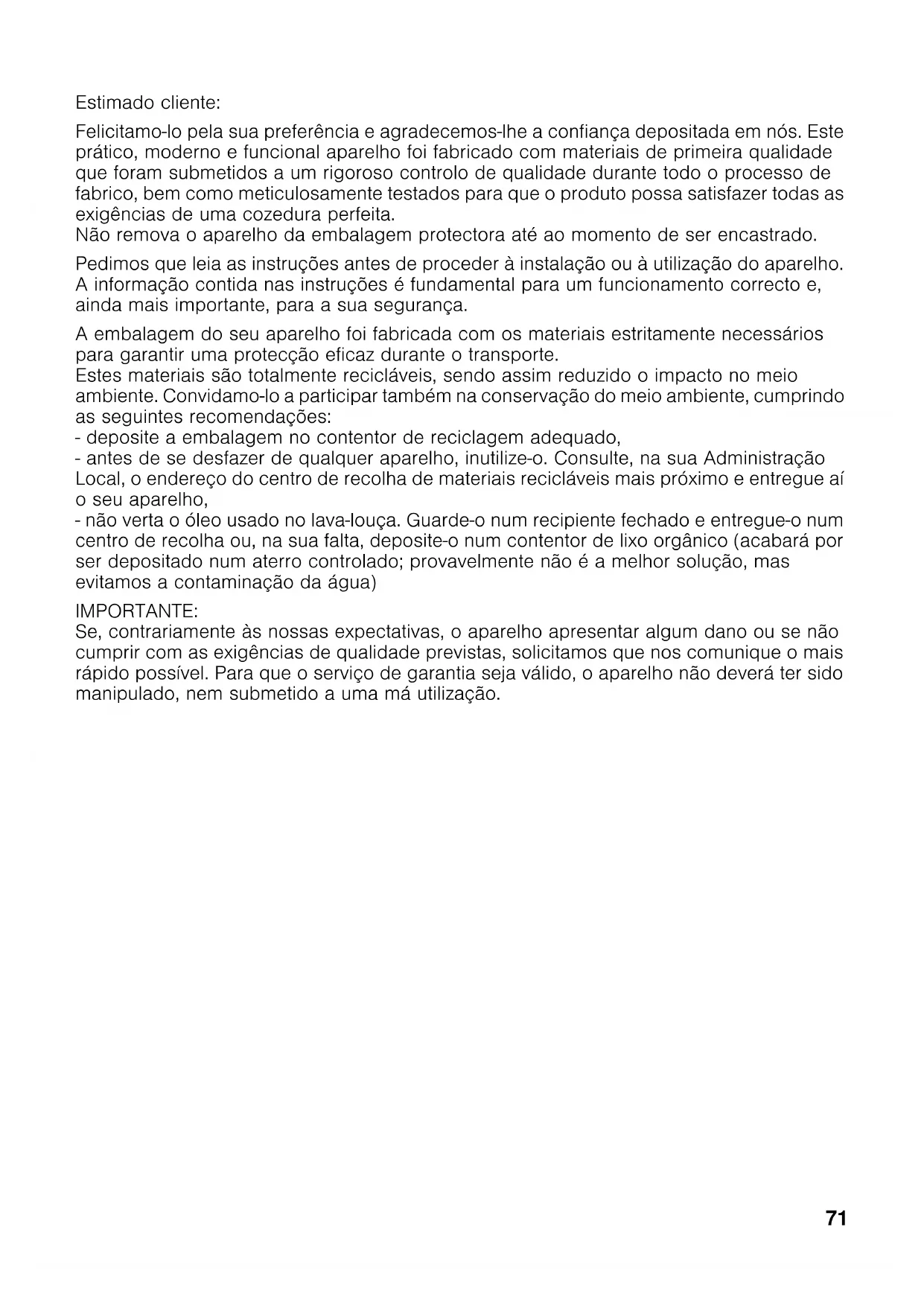

Felicitamo-lo pela sua preferência e agradecemos-lhe a confiança depositada em nós. Este

prático, moderno e funcional aparelho foi fabricado com materiais de primeira qualidade

que foram submetidos a um rigoroso controlo de qualidade durante todo o processo de

fabrico, bem como meticulosamente testados para que o produto possa satisfazer todas as

exigências de uma cozedura perfeita.

Não remova o aparelho da embalagem protectora até ao momento de ser encastrado.

Pedimos que leia as instruções antes de proceder à instalação ou à utilização do aparelho.

A informação contida nas instruções é fundamental para um funcionamento correcto e,

ainda mais importante, para a sua segurança.

A embalagem do seu aparelho foi fabricada com os materiais estritamente necessários

para garantir uma protecção eficaz durante o transporte.

Estes materiais são totalmente recicláveis, sendo assim reduzido o impacto no meio

ambiente. Convidamo-lo a participar também na conservação do meio ambiente, cumprindo

as seguintes recomendações:

- deposite a embalagem no contentor de reciclagem adequado,

- antes de se desfazer de qualquer aparelho, inutilize-o. Consulte, na sua Administração

Local, o endereço do centro de recolha de materiais recicláveis mais próximo e entregue aí

- não verta o óleo usado no lava-louça. Guarde-o num recipiente fechado e entregue-o num

centro de recolha ou, na sua falta, deposite-o num contentor de lixo orgânico (acabará por

ser depositado num aterro controlado; provavelmente não é a melhor solução, mas

evitamos a contaminação da água)

Se, contrariamente às nossas expectativas, o aparelho apresentar algum dano ou se não

cumprir com as exigências de qualidade previstas, solicitamos que nos comunique o mais

rápido possível. Para que o serviço de garantia seja válido, o aparelho não deverá ter sido

manipulado, nem submetido a uma má utilização.72

Indicações de segurança

Leia atentamente estas instruções. Só assim poderá

manusear o aparelho de forma eficaz e segura. Guarde

estas instruções de utilização e instalação e entregue-as

juntamente com o aparelho, no caso de este vir a ser

utilizado por outra pessoa.

O fabricante fica isento de qualquer tipo de

responsabilidade caso não se cumpram as

disposições deste manual.

As imagens apresentadas ao longo das instruções

servem apenas para orientação.

Não retire o aparelho da embalagem de protecção até

ao momento de ser encastrado.

Se observar algum dano no aparelho, não o ligue. Entre

em contacto com o nosso Serviço de Assistência

Este aparelho deve ser apenas utilizado em locais com

uma ventilação adequada.

Todos os trabalhos de instalação, ligação, regulação e

adaptação a outros tipos de gás devem ser efectuados

por um técnico de instalação autorizado, respeitando

todas as regulamentações e legislação aplicáveis, bem

como o estipulado pelas empresas locais

fornecedoras de gás e electricidade. Deve prestar

particular atenção às disposições aplicáveis

relativamente à ventilação.

Recomenda-se chamar o nosso Serviço de Assistência

Técnica para a adaptação a outros tipos de gás.

Antes de instalar a sua nova placa de cozedura,

certifique-se de que segue todas as instruções de

montagem durante a instalação.

Este aparelho vem adaptado da fábrica para o tipo de

gás indicado na placa de características. Caso seja

necessário alterar o tipo de gás, consulte as instruções

Este aparelho foi unicamente concebido para utilização

doméstica, não podendo, por isso, ser utilizado para fins

comerciais ou profissionais. Este aparelho não pode ser

instalado em iates ou caravanas. A garantia apenas será

válida caso o aparelho seja utilizado correctamente e

para os fins a que se destina.73

Utilize o aparelho unicamente para cozinhar, nunca como

aparelho de aquecimento.

Este aparelho não foi previsto para ser utilizado com um

temporizador externo ou um telecomando externo.

Não deixe o aparelho a funcionar sem vigilância.

Este aparelho não pode ser utilizado por crianças com

mais de 8 anos e pessoas com capacidades físicas,

sensoriais ou mentais reduzidas ou que não disponham de

experiência suficiente, excepto sob vigilância ou sob

instruções específicas de utilização segura do aparelho, e

desde que entendam os perigos resultantes da mesma.

Não deixe que as crianças brinquem com o aparelho. Não

permita a limpeza e manutenção do aparelho pelo

utilizador a crianças sem vigilância.

A acumulação do gás que não é queimado, num espaço

fechado, pode causar deflagração. Leia atentamente as

instruções e advertências relativas ao funcionamento dos

As zonas de cozinhar e adjacentes ficam muito quentes.

Nunca toque nas superfícies quentes. Mantenha as

crianças com menos de 8 anos afastadas.

As zonas de cozinhar ficam muito quentes. Nunca coloque

objectos inflamáveis sobre a placa de cozinhar. Não

guarde objectos sobre a placa de cozinhar.

Não armazene nem utilize produtos químicos corrosivos,

vapores, materiais inflamáveis ou produtos não

alimentares por baixo deste electrodoméstico, nem perto

As gorduras ou óleos sobreaquecidos são facilmente

inflamáveis. Não se ausente enquanto estiver a aquecer

gorduras ou óleos. Se se inflamarem, não apague o fogo

com água. Perigo de queimaduras! Cubra o recipiente

com uma tampa para apagar o fogo e desligue a zona de

Os recipientes danificados, com um tamanho inadequado,

que ultrapassem as margens da placa de cozedura ou que

estejam mal posicionados podem provocar graves lesões.

Tenha em consideração os conselhos e advertências

relativos aos recipientes para cozinhados.

A utilização de um aparelho de cozedura a gás produz

calor, humidade e produtos de combustão no local onde

está instalado. Garanta uma boa ventilação na cozinha,

especialmente enquanto a placa de cozedura estiver em

funcionamento: mantenha as aberturas de ventilação

natural abertas ou instale um dispositivo de ventilação

mecânica (campânula com exaustor).

A utilização intensa e prolongada do aparelho pode

requerer uma ventilação complementar ou mais eficaz:74

abra uma janela ou aumente a potência da ventilação

Não exponha o aparelho a correntes de ar. Os

queimadores poderiam apagar-se.

Não utilize máquinas de limpeza a vapor na placa de

cozedura. Perigo de electrocussão!

Em caso de avaria, corte a alimentação eléctrica e o

fornecimento de gás do aparelho. Para proceder à

reparação, recorra ao nosso Serviço de Assistência

Não manipule o interior do aparelho. Se tal for

necessário, recorra ao nosso Serviço de Assistência

Se algum dos comandos não rodar, não o force.

Contacte imediatamente o Serviço de Assistência

Técnica para proceder à reparação ou substituição.

Se o vidro apresentar fissuras ou estiver partido, pode

provocar electrocussão. Desligue o fusível da caixa de

fusíveis. Contacte o Serviço de Assistência Técnica.75

até 1,1 kW Queimador de

até 2,8 kW Queimador de

até 1,1 kW Queimador de

até 2,8 kW Queimador

até 2,85 kW Queimador de

até 1,9 kW Queimador de

até 1,1 kW Queimador de

até 2,8 kW Queimador de

até 1,9 kW Queimador de

até 2,8 kW Queimador de

até 1,9 kW Queimador de

até 1,9 kW Queimador de

até 2,8 kW Queimador de

até 1,1 kW Queimador duplo de

dupla chama D de até

Cada comando de accionamento mostra o queimador

que controla. Fig. 1.

Para um funcionamento correcto do aparelho é

imprescindível que se assegure de que as grelhas

e todas as peças dos queimadores estão bem

colocadas. Fig. 2-3-4.

1. Prima o comando do queimador seleccionado e gire-o

para a esquerda até à posição desejada.

2. Aproxime qualquer tipo de isqueiro ou chama

(isqueiro de bolso, fósforos, etc.) ao queimador.

Se a sua placa de cozedura dispuser de um dispositivo

de acendimento automático (bugias):

1. Prima o comando do queimador seleccionado e gire-o

para a esquerda até à posição de potência máxima.

Enquanto o comando estiver premido, produzem-se

faíscas em todos os queimadores. A chama acende-se

(já não é necessário manter o comando premido).

2. Gire o comando para a posição desejada.

Se o queimador não se acender, gire o comando para a

posição de desligado e repita os passos. Desta vez,

mantenha o comando premido durante mais tempo, até

10 segundos. Fig. 1Fig. 2 Fig. 3

Atenção! Se passados 15 segundos a chama não se

acender, apague o queimador e abra a porta ou a janela

do espaço em que se encontra. Espere, pelo menos, um

minuto antes de tentar acender o queimador.

Sistema de segurança

Segundo o modelo, a sua placa de cozedura pode

dispor de um sistema de segurança (termopar), que

impede a passagem de gás se os queimadores se

apagarem acidentalmente. Para garantir que este

dispositivo está activo, acenda o queimador

normalmente e, sem soltar o comando, mantenha-o

premido durante 4 segundos depois de a chama se

Gire o comando correspondente para a direita até à

Os comandos progressivos permitem regular a potência

que necessitar entre os níveis máximo e mínimo.

Termopar Posição Comando na posição de desligadoChamagrandeAbertura ou capacidademáximas e acendimentoeléctricoChamapequenaAbertura ou capacidademínima No caso de queimadores duplos de chama dupla,

as chamas interna e externa podem ser reguladas

de forma independente.

Os níveis de potência possíveis são:

Chama externa e interna na potência máxima.

Chama externa na potência mínima, chama interna

na potência máxima.78

Interruptor principal /

Bloqueio da placa de

Durante o funcionamento do queimador é normal que se

Nas primeiras utilizações é normal que se desprendam

odores, tal não significa qualquer risco, nem um mau

funcionamento, os odores vão desaparecendo.

Alguns segundos depois de se apagar o queimador,

emitir-se-á um som (som seco). Tal não é sinónimo de

Chama interna na potência máxima.

Chama interna na potência mínima.

A placa de cozedura pode dispor de um interruptor

principal que corta a passagem de gás geral e

apaga todos os queimadores ao mesmo tempo.

Este interruptor é muito prático se se tiverem

crianças em casa, ou se por algum motivo tiver de

apagar rapidamente todos os queimadores.

Para bloquear a placa de cozedura:

1. Prima o interruptor principal.

Todos os queimadores que estão acesos

apagam-se. A placa de cozedura bloqueia-se.

Para desbloquear a placa de cozedura:

1. Coloque todos os comandos na posição de

2. Prima e gire o interruptor principal no sentido dos

ponteiros do relógio até ao batente. Abre-se a

passagem de gás geral.

Já pode utilizar a placa de cozedura normalmente.79

avaria, significa apenas que a segurança está

Mantenha a limpeza máxima. Se as bugias estiverem

sujas o acendimento será defeituoso. Limpe-as

periodicamente com uma escova pequena não metálica.

Tenha em atenção que as bugias não devem sofrer

Uma chama de cor laranja é normal. Deve-se à presença

de pó no meio ambiente, líquidos derramados, etc.

No caso de uma extinção acidental das chamas do

queimador, coloque o comando de accionamento do

queimador na posição de desligado e não tente

reacender o queimador durante, pelo menos, 1 minuto.

Recipiente wok O wok é um utensílio de cozinha originário da China, uma

espécie de sertã leve, redonda, profunda, com pegas e

com uma base plana ou côncava.

No wok os alimentos podem ser preparados de várias

formas: estufados, fritos, em lume baixo, grelhados e

ainda a vapor. Pode-se dizer que o wok substitui a sertã

e a panela e, graças à sua forma e tamanho, permite

cozinhar ingredientes de grande volume.

No wok, o calor distribui-se de forma mais uniforme e

suave, o calor intenso que acumula permite que os

alimentos se cozinhem em menos tempo e, além disso,

requer menos óleo, daí ser um dos métodos de cozedura

mais rápidos e saudáveis.Sempre que utilizar um

recipiente wok, siga as instruções do fabricante.

Queimador Diâmetro mínimo

Dependendo do modelo, a placa de cozedura pode

incluir os seguintes acessórios. Estes também podem

ser adquiridos junto do Serviço de Assistência Técnica.

Grelha suplente para

Para utilizar exclusivamente no queimador de dupla

chama, com recipientes de diâmetro superior a 26 cm

(recipientes para assados, caçarolas de barros, etc.) e

com recipientes de base côncava.

Grelha suplente para

Para utilizar exclusivamente no queimador auxiliar com

recipientes de diâmetro inferior a 12 cm.

O fabricante não assume qualquer responsabilidade se

as grelhas suplentes não forem utilizadas ou se forem

utilizadas incorrectamente.

Queimador Muito forte Forte Médio Lento

Reaquecer e manter quentes:

pratos preparados, pratos cozinhados.

Queimador rápido Escalope, bife,

Reaquecer e manter quentes:

pratos cozinhados e efectuar guisados

zona de cozedura dupla

Os modelos equipados com placa vitrocerâmica

possuem um circuito duplo, apresentando portanto

duas possíveis zonas de cozedura, uma central de

700 W. e outra completa de 1800 W., no caso do seu

aparelho funcionar com uma tensão de 230 V.

Como conectar A zona de cozedura pequena (central) é conectada

quando se gira o comando no sentido dos ponteiros do

relógio até se sair da posição de 0. A partir deste

momento pode-se posicionar o comando em qualquer

um dos índices assinalados de 1 a 9 (Fig. 5).

Posição 1: potência mínima.

Posição 9: potência máxima.

Se desejar utilizar a zona de aquecimento extensível,

deve girar o comando até passar a posição 9 (Fig. 5a) e

posteriormente deixá-lo na posição 9 (aquecimento

máximo),ou em qualquer outra posição intermédia para

ter menos calor. Para utilizar novamente a zona de

cozedura pequena, gire o comando em sentido inverso

ao dos ponteiros do relógio até à posição 0. Ligue de

Como desligar A lâmpada de controlo de funcionamento/calor residual

desligar-se-á uma vez que a superfície da placa tenha

Indicação Recomenda-se utilizar a potência máxima no início da

cozedura e passar para posições intermédias depois de

Evite o derramamento de líquidos sobre a superfície da

Não cozinhe com recipientes molhados.

Calor residual A placa eléctrica pode-se desligar um pouco antes de

terminar a cozedura. O calor residual permitirá continuar

Estas posições são sugeridas a título de orientação.

Deverá aumentar a potência no caso de:

- quantidades grandes de líquido,

- cozedura com recipientes sem tampa.

Refogar: estufados, assados em rolo 4-5

Cozer ao vapor: peixe 5

Aquecer, manter quentes:

Os seguintes conselhos ajudá-lo-ão a poupar energia e

a evitar danos nos recipientes:

Utilize recipientes de tamanho adequado a cada

Não utilize recipientes pequenos em queimadores

grandes. A chama não deve tocar nos lados do

Não coloque recipientes deformados com

desnivelamento na base sobre a placa de cozedura. Os

recipientes poderiam virar-se.

Utilize apenas recipientes de base plana e grossa.

Não cozinhe sem tampa ou com a tampa deslocada,

dado que se desperdiça uma boa parte da energia.

Coloque o recipiente bem centrado sobre o queimador.

Caso contrário, o recipiente poderá virar-se.

Não coloque os recipientes grandes sobre os

queimadores próximos dos comandos. Estes podem

ficar danificados devido ao excesso de temperatura.

Coloque os recipientes sobre as grelhas, nunca

directamente sobre o queimador.

Manuseie os recipientes com cuidado sobre a placa de

Não golpeie a placa de cozedura, nem coloque pesos

excessivos sobre a mesma.

Assegure-se de que as grelhas e as tampas dos

queimadores estão bem colocados antes de usar.84

Limpeza e manutenção

Deixe o aparelho arrefecer e limpe-o com uma esponja,

Depois de cada utilização, limpar a superfície dos

respectivos elementos do queimador assim que o

mesmo tiver arrefecido. Se se deixaram restos

(alimentos recozidos, gotas de gordura, etc.), por

mínimos que sejam, estes irão ficar pegados à superfície

e logo mais difíceis de remover. É necessário que os

furos e as ranhuras estejam limpos para que a chama se

forme correctamente.

O movimento de alguns recipientes pode deixar restos

metálicos sobre as grelhas.

Limpe os queimadores e as grelhas com água e sabão

e esfregue-os com uma escova não metálica.

Como alternativa, as grelhas podem lavar-se na

máquina de lavar loiça. Utilize o detergente

recomendado pelo fabricante da máquina de lavar loiça.

Em caso de sujidade excessiva, recomenda-se a

limpeza prévia das grelhas.

Não introduzir as tampas dos queimadores na máquina

Se as grelhas tiverem bases de borracha, tenha cuidado

ao limpá-las. As bases podem soltar-se e a grelha pode

riscar a placa de cozedura.

Seque sempre os queimadores e as grelhas

completamente. A presença de gotas de água, ou zonas

húmidas, no início da cozedura pode deteriorar o esmalte.

Depois da limpeza e secagem dos queimadores, verifique

se as tampas estão bem colocadas sobre o difusor.

Não deslize os recipientes sobre o vidro, já que poderia

riscar-se. Evite também quedas de objectos duros ou

pontiagudos sobre o vidro. Não golpeie as esquinas da

Não utilize máquinas de limpeza a vapor. Poderá

danificar a placa de cozedura.

Nunca utilize produtos abrasivos, esfregões de aço,

objectos cortantes, facas, etc. para remover restos de

comida endurecidos da placa de cozedura.

Se a placa de cozedura estiver equipada com um painel

de vidro ou de alumínio, não utilize facas, raspadores ou

utensílios similares para limpar a união com o metal.

Não utilize facas, raspadores ou utensílios similares para

limpar a união do vidro com as tampas dos85

Limpe imediatamente os líquidos que se derramarem,

poupar-se-ão esforços desnecessários.

Evite o mais possível o contacto do sal com a superfície

Os grãos de areia, como podem ser os procedentes da

limpeza de verduras e hortaliças, riscam a superfície do

O açúcar e qualquer alimento com alto teor em açúcar

que se tenha derramado sobre a placa deve ser

eliminado imediatamente da zona de cozedura com um

raspador especial para vidro.

Por vezes as anomalias detectadas podem ser

facilmente solucionadas. Antes de chamar o Serviço de

Assistência Técnica tenha em conta os seguintes

Anomalia Causa possível Solução

O funcionamento eléctrico

geral está avariado.

Fusível defeituoso. Verificar o fusível na caixa geral de fusíveis e

substituir, caso esteja avariado.

O interruptor termomagnético ou

diferencial disparou, no quadro de

distribuição de energia.

O acendimento automático

Podem existir restos de alimentos ou

de produtos de limpeza entre as bugias

Este espaço, entre a bugia e o queimador,

Os queimadores estão molhados. Secar cuidadosamente as tampas do

As tampas do queimador estão mal

Certificar-se de que as tampas estão bem

O aparelho não está ligado à terra, está

mal ligado ou a tomada de terra está

Entrar em contacto com o instalador

A chama do queimador não

As peças do queimador estão mal

Colocar correctamente as peças sobre o

queimador correspondente.

As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador.

O fluxo de gás não parece

normal ou não sai gás.

A passagem de gás está fechada por

Abrir as possíveis chaves intermédias.

Se o gás for fornecido por uma botija,

verificar se esta não está vazia.

Substituir a botija.86

Serviço de Assistência Técnica

Se solicitar o nosso Serviço de Assistência Técnica, deve

indicar o número do produto (E-Nr.) e o número de

fabrico (FD) do aparelho. Esta informação consta da

placa de características, situada na parte inferior da

placa de cozedura e na etiqueta do manual de utilização.

As condições de garantia vigentes são as estabelecidas

pelo representante da nossa empresa no país onde se

realizou a compra. Podem ser obtidas informações

pormenorizadas nos pontos de venda. É necessário

apresentar o comprovativo de compra para beneficiar do

serviço de garantia.

Reserva-se o direito de realizar alterações.

Embalagem e aparelhos usados

Se, na placa de características do aparelho, aparecer o

símbolo ), tenha em atenção as seguintes indicações.

Eliminação de resíduos não

Retire o aparelho da embalagem e desfaça-se da

mesma de forma não poluente.

Este aparelho cumpre com a Directiva europeia n.º

2002/96/CE relativa a aparelhos eléctricos e

electrónicos identificada como WEEE (waste electrical

Há um cheiro a gás na

Está uma torneira aberta. Fechar as torneiras.

Acoplamento incorrecto da botija. Verificar se o acoplamento está correcto.

Possível fuga de gás. Fechar a torneira geral de segurança, arejar

o espaço onde se encontra e contactar

imediatamente um técnico de instalação

autorizado para fazer a revisão e certificação

da instalação. Voltar a utilizar o aparelho

apenas quando tiver a certeza de que não

existe qualquer fuga de gás na instalação ou

no próprio aparelho.

O queimador desliga-se

imediatamente após soltar o

O comando não foi pressionado

durante tempo suficiente.

Depois de o queimador estar aceso, manter

o comando pressionado durante mais uns

As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador.

Anomalia Causa possível Solução87
