GEBRUIKSAANWIJZING PRH626B90E BOSCH

Gebruiksaanwijzing 87

Veiligheidsaanwijzingen . . . . . . . . . . . . . 89

Een brander uitdoven . . . . . . . . . . . . . . . . . . 94

Vermogensstanden. . . . . . . . . . . . . . . . . . . . . 94

Hoofdschakelaar/ Vergrendeling van de

Aanvullend rooster koffiepot . . . . . . . . . . . . . 97

Tips bij het bereiden . . . . . . . . . . . . . . . . . . . . . 97

Werking van de elektrische plaat met

dubbele kookzone . . . . . . . . . . . . . . . . . . . 98

In- en uitschakeling . . . . . . . . . . . . . . . . . . . . . 98

Waarschuwingen voor het gebruik. . . . . 100

Technische dienst . . . . . . . . . . . . . . . . . . 103

Garantievoorwaarden . . . . . . . . . . . . . . . . . 103

Verpakking en gebruikte apparaten. . . . 103

Milieuvriendelijke afvalverwijdering . . . . . . . . . 10388

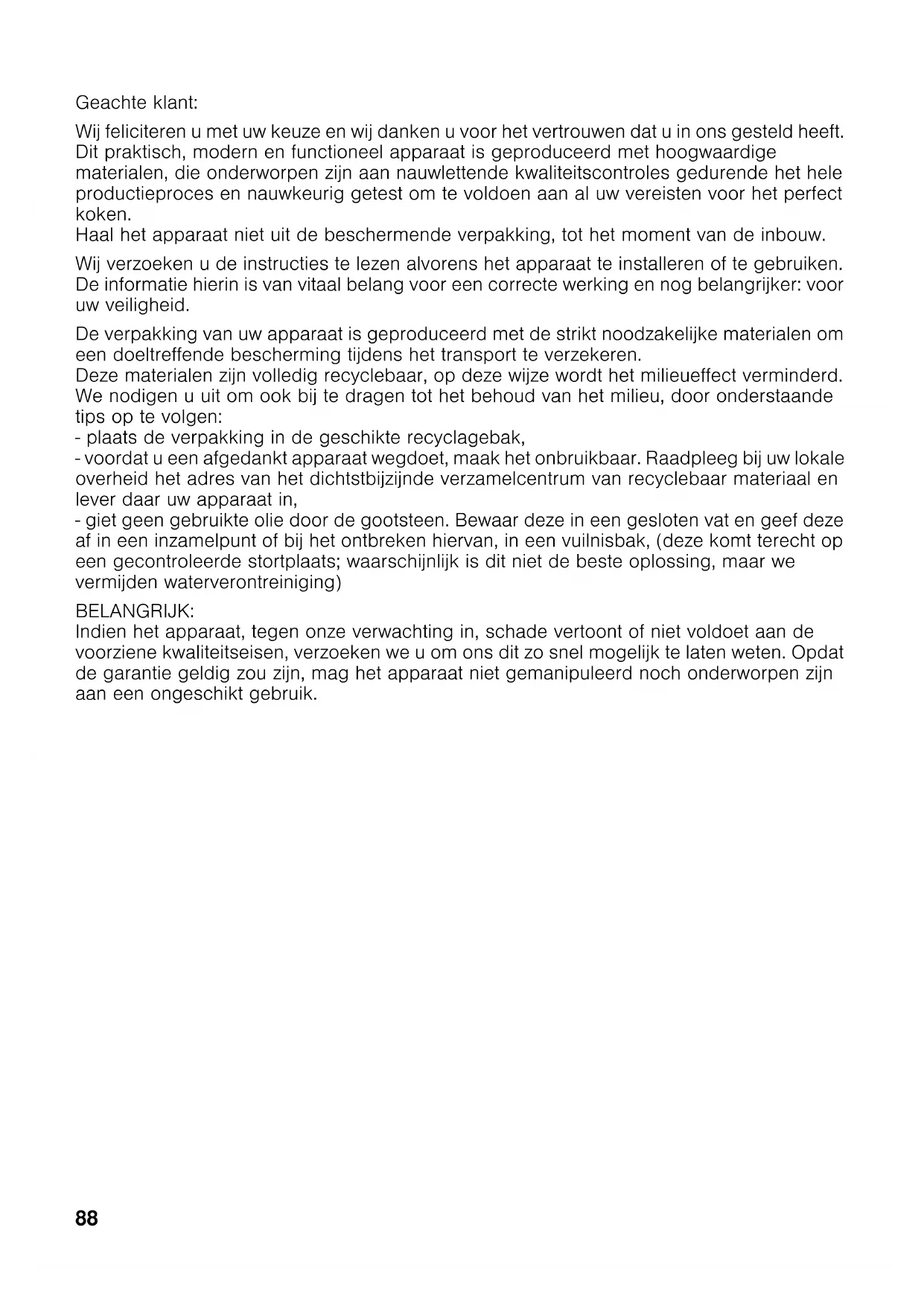

Wij feliciteren u met uw keuze en wij danken u voor het vertrouwen dat u in ons gesteld heeft.

Dit praktisch, modern en functioneel apparaat is geproduceerd met hoogwaardige

materialen, die onderworpen zijn aan nauwlettende kwaliteitscontroles gedurende het hele

productieproces en nauwkeurig getest om te voldoen aan al uw vereisten voor het perfect

Haal het apparaat niet uit de beschermende verpakking, tot het moment van de inbouw.

Wij verzoeken u de instructies te lezen alvorens het apparaat te installeren of te gebruiken.

De informatie hierin is van vitaal belang voor een correcte werking en nog belangrijker: voor

De verpakking van uw apparaat is geproduceerd met de strikt noodzakelijke materialen om

een doeltreffende bescherming tijdens het transport te verzekeren.

Deze materialen zijn volledig recyclebaar, op deze wijze wordt het milieueffect verminderd.

We nodigen u uit om ook bij te dragen tot het behoud van het milieu, door onderstaande

- plaats de verpakking in de geschikte recyclagebak,

- voordat u een afgedankt apparaat wegdoet, maak het onbruikbaar. Raadpleeg bij uw lokale

overheid het adres van het dichtstbijzijnde verzamelcentrum van recyclebaar materiaal en

lever daar uw apparaat in,

- giet geen gebruikte olie door de gootsteen. Bewaar deze in een gesloten vat en geef deze

af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komt terecht op

een gecontroleerde stortplaats; waarschijnlijk is dit niet de beste oplossing, maar we

vermijden waterverontreiniging)

Indien het apparaat, tegen onze verwachting in, schade vertoont of niet voldoet aan de

voorziene kwaliteitseisen, verzoeken we u om ons dit zo snel mogelijk te laten weten. Opdat

de garantie geldig zou zijn, mag het apparaat niet gemanipuleerd noch onderworpen zijn

aan een ongeschikt gebruik.89

Veiligheidsaanwijzingen

Lees deze instructies aandachtig. Alleen dan, kan u uw

apparaat doeltreffend en veilig hanteren. Bewaar de

gebruiks- en installatievoorschriften en overhandig deze

met het apparaat als u het aan iemand anders overdraagt.

De fabrikant is vrij van elke verantwoordelijkheid, indien

de beschikkingen van deze handleiding niet nageleefd

De afbeeldingen die bij deze aanwijzingen staan

afgedrukt zijn slechts ter oriëntatie.

Haal het apparaat niet uit de beschermende verpakking,

tot het moment van de inbouw.

Indien u schade waarneemt aan het apparaat, sluit het dan

niet aan. Neem contact op met onze Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN

30-1-1 voor gasapparaten: apparaat ingebouwd in een

Dit apparaat mag alleen gebruikt worden in voldoende

geventileerde ruimtes.

Alle werkzaamheden betreffende installatie, afstelling en

aanpassing aan een ander gastype moeten worden

uitgevoerd door een bekwaam installateur, waarbij alle

toepasbare normen en wetgeving en de voorschriften

van de lokale gas- en elektriciteitsmaatschappijen

moeten worden nageleefd. Er wordt met name gelet op

de voorschriften met betrekking tot ventilatie.

Voor de aanpassing aan een ander gastype raden wij

aan om onze Technische Dienst te bellen.

Zorg, voordat uw nieuwe kookplaat geïnstalleerd wordt,

dat de installatie uitgevoerd wordt volgens het

installatievoorschrift.

Dit apparaat verlaat de fabriek, aangepast aan het soort gas

dat vermeld staat op het gegevensplaatje. Indien het nodig

zou zijn dit te wijzigen, raadpleeg het installatievoorschrift.

Dit apparaat is enkel ontworpen voor huishoudelijk, het

commercieel of professioneel gebruik hiervan is niet

toegelaten. Dit apparaat mag niet worden geïnstalleerd in

jachten of caravans. De garantie zal enkel geldig zijn

wanneer het gebruik nageleefd werd waarvoor deze

Gebruik het apparaat enkel om te koken, nooit als

Dit apparaat is niet bestemd voor gebruik met een

externe tijdschakelklok of een afstandbediening.90

Zorg ervoor dat er tijdens het gebruik van het apparaat

Dit apparaat kan worden gebruikt door kinderen vanaf

8 jaar en door personen met beperkte fysieke, sensorische

of geestelijke vermogens of personen die gebrek aan

kennis of ervaring hebben, wanneer zij onder toezicht staan

of met het oog op een veilig gebruik volledig over de

bediening van het apparaat zijn geïnformeerd en op de

hoogte zijn van de gevaren die hieruit kunnen voorvloeien.

Kinderen mogen niet met het apparaat spelen. Kinderen

mogen het toestel niet zonder toezicht schoonmaken of

Ophoping van onverbrand gas in een afgesloten ruimte

veroorzaakt deflagratiegevaar. Lees de aanwijzingen en

waarschuwingen omtrent de werking van gasbranders

De kookzones en de omgeving ervan worden erg heet.

Nooit de hete vlakken aanraken. Zorg ervoor dat kinderen

onder de 8 jaar uit de buurt van het toestel blijven.

De kookzones worden erg heet. Nooit brandbare

voorwerpen op de kookplaat leggen. Geen voorwerpen op

de kookplaat leggen.

Sla geen corrosieve chemische producten, stoom,

ontvlambare materialen noch niet-voedingsmiddelen op

onder dit huishoudtoestel noch dichtbij.

Oververhit vet of olie vat gemakkelijk vlam. Ga niet weg

terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur

niet met water. Gevaar voor brandwonden! Doe een deksel

op de pan om het vuur te doven en zet de kookzone uit.

Pannen die beschadigd zijn, een ongeschikte afmeting

hebben, buiten de randen van de kookplaat uitkomen of

niet goed geplaatst zijn kunnen ernstig letsel veroorzaken.

Neem de tips en waarschuwingen omtrent pannen in acht.

Het gebruik van een gaskookapparaat veroorzaakt

warmte, vocht en verbrandingsproducten in de ruimte waar

het geïnstalleerd is. Zorg voor een goede ventilatie in de

keuken, met name wanneer kookplaat aan staat: laat de

natuurlijke ventilatieopeningen open of installeer een

voorziening voor mechanische ventilatie (afzuigkap).

Bij intensief en langdurig gebruik van het apparaat kan

extra of doeltreffendere ventilatie nodig zijn: zet een raam

open of verhoog het vermogen van de mechanische

Stel het apparaat niet bloot aan luchtstromen. De branders

zouden kunnen uitgaan.

Gebruik geen stoomreinigers op de kookplaat. Gevaar

voor elektrocutie!91

Snij bij storing, de stroom- en gastoevoer van het

apparaat af. Telefoneer, voor de reparatie, onze

Manipuleer de binnenzijde van het apparaat niet.

Telefoneer, indien nodig, onze Technische Dienst.

Indien een van de knoppen niet kan worden gedraaid,

forceer deze niet. Telefoneer onmiddellijk de Technische

Dienst, om over te gaan tot de reparatie of vervanging

Barsten of breuken in het glas brengen gevaar voor

elektrische schokken met zich mee. Schakel de zekering

in de zekeringkast uit. Neem contact op met de

technische dienst.92

1,1 kW Dualbrander met

Op elke bedieningsknop staat de brander aangeduid die

deze controleert. Afb.1.

Voor een correcte werking van het apparaat is het

onmisbaar te zorgen dat de roosters en alle delen

van de branders juist geplaatst zijn. Afb.2-3-4.

1. Druk op de knop van de gekozen brander en draai

deze naar links tot de gewenste stand.

2. Breng een aansteker of vlam (aanstekers, lucifers,

enz.) bij de brander.

Indien uw kookplaat beschikt over automatische

vonkontsteking (bougies).

1. Druk op de knop van de gekozen brander en draai

deze naar links tot de maximale vermogensstand.

Terwijl op de knop gedrukt wordt, ontstaan vonken in alle

branders. De vlam gaat aan (het is niet meer nodig de

knop ingedrukt te houden).

2. Draai de knop in de gewenste stand.

Indien deze niet ontvlamt, draai de knop in de uitstand en

herhaal de stappen. Houd deze keer de knop langer dan

10 seconden ingedrukt). Afb. 1Afb. 2 Afb. 3

Opgelet! Indien na het verstrijken van 15 seconden de

vlam niet aangaat, schakel de brander uit en open de

deur of het venster van de ruimte. Wacht minstens een

minuut voordat u probeert de brander aan te steken.

Afhankelijk van het model, kan uw kookplaat beschikken

over een veiligheidssysteem (thermokoppel), dat de

gasuitlaat verhindert indien de branders per ongeluk

uitgaan. Om te garanderen dat deze inrichting actief is,

schakel de brander gewoon in, zonder de knop los te

laten, houd deze stevig ingedrukt gedurende 4

seconden na de vlam te hebben ontstoken.

Een brander uitdoven

Draai de overeenstemmende knop naar rechts tot

Met de progressieve knoppen kan het vermogen

geregeld worden dat u nodig heeft, tussen de maximum-

In het geval van dualbranders met dubbele vlam,

kunnen de binnenste en buitenste vlammen

afzonderlijk geregeld worden.

De mogelijke vermogensstanden zijn:

Buitenste en binnenste vlam op de maximumstand.

Buitenste vlam op de minimumstand, binnenste

vlam op de maximumstand.95

Vergrendeling van de

Binnenste vlam op de maximumstand.

Binnenste vlam op de minimumstand.

De kookplaat kan voorzien zijn van een

hoofdschakelaar, die de algemene gasverdeling

afsluit en alle branders gelijktijdig uitdooft. Deze

schakelaar is heel praktisch wanneer er kinderen in

huis zijn, of indien om een bepaalde reden snel alle

branders moeten worden uitgedoofd.

Om de kookplaat te vergrendelen:

1. Druk op de hoofdschakelaar.

Alle branders die ingeschakeld zijn, gaan uit. De

kookplaat wordt vergrendeld.

Om de kookplaat te ontgrendelen:

1. Plaats alle knoppen in de uitstand.

2. Druk en draai de hoofdschakelaar rechtsom tot

tegen de aanslag. De algemene gasverdeling wordt

U kan de kookplaat normaal gebruiken.96

Tijdens de werking van de brander is het normaal dat u

een zwakke fluittoon hoort.

Bij de eerste gebruiken is het normaal dat er geuren

vrijkomen, dit duidt niet op een risico of op een slechte

werking; de geuren zullen langzamerhand verdwijnen.

Enkele seconden nadat de brander uitgaat, klinkt er een

geluid (plof). Dit is geen afwijking, dit betekent dat de

veiligheid gedeactiveerd is.

Houd zo zuiver mogelijk. Als de bougies vies zijn

werkt de ontsteking niet goed. Maak deze regelmatig

zuiver met een kleine niet-metalen borstel. Houd er

rekening mee dat de bougies geen hevige schokken

Een vlam met een oranje kleur is normaal. Deze is te

wijten aan de aanwezigheid van stof in de omgeving,

gemorste vloeistof, etc.

Mocht de vlam van de brander per ongeluk uitgaan, sluit

dan de bedieningsknop van de brander en wacht ten

minste 1 minuut alvorens hem weer te proberen aan te

Wokpan Een wok is een uit China afkomstig kookgerei. Het is een

soort lichte, ronde, diepe koekenpan met handvatten en

een vlakke of holronde bodem.

In de wok, kan het voedsel op gevarieerde wijze bereid

worden: gestoofd, gefrituurd, op een zacht vuurtje, op de

grill, en bovendien met stoom. U zou kunnen zeggen dat

de wok dienst doet als koekenpan en kookpan, en

dankzij haar vorm en maat, kunnen vrij grote ingrediënten

In de wok wordt de warmte gelijkmatiger en zachter

verdeeld, met de intense warmte die deze ophoopt kan

Brander Minimumdiamet

het voedsel in minder tijd bereid worden en deze vereist

bovendien minder olie, waardoor dit een van de snelste

en gezondste kookmethodes is.

Wanneer u een wokpan gebruikt, volg de instructies van

Afhankelijk van het model, kan de kookplaat de

onderstaande toebehoren bevatten. Deze kunnen ook

worden aangeschaft bij de Technische Dienst.

Aanvullend rooster wok

Om uitsluitend te gebruiken op de brander met dubbele

vlam met pannen met een diameter groter dan 26 cm

(braadplaten, kookpotten van aardewerk, enz.) en met

pannen met een holronde bodem.

Om uitsluitend te gebruiken op de auxiliaire brander met

pannen met een diameter kleiner dan 12 cm.

De fabrikant neemt geen verantwoordelijkheid op zich

wanneer deze roosters niet of verkeerd gebruikt worden.

Tips bij het bereiden

Brander Zeer hevig Hevig Middelhoog Zacht

Opwarmen en warm houden:

bereid voedsel, kant-en-klaar maaltijden.

Snelbrander Schnitzel, biefstuk,

Halfsnelbrander Gestoomde

Opwarmen en warm houden:

gekookte gerechten en verfijnde

stoofgerechten bereiden.

Werking van de elektrische plaat met

De modellen uitgerust met glaskeramische plaat hebben

een dubbel circuit, waarbij er daarom twee mogelijke

kookzones zijn, een middelste van 700 W. en een andere

volledige van 1800 W., in het geval dat uw apparaat

werkt met een spanning van 230 V.

In- en uitschakeling

Hoe schakelt u in De kleine kookzone (midden), wordt ingeschakelddoor

de knop rechtsom te draaien tot de 0-stand vrijkomt.

Vanaf dit ogenblik kan u deze plaatsen in een

willekeurige aangegeven aanwijzing van 1 tot 9. Afb. 5:

Stand 1: minimumstand.

Stand 9: maximumstand.

Indien u bovendien de uitbreidbare verhittingszone wenst

te gebruiken, moet u de knop draaien tot de stand 9

overschreden wordt, Afb. 5a en deze vervolgens in stand

9 plaatsen (maximale verhitting) ofwel in een willekeurige

tussenstand voor een lagere warmte-aanvoer. Draai, om

de kleine kookzone opnieuw te gebruiken, de knop

linksom tot stand 0, schakel opnieuw in.

Hoe schakelt u uit Het controlelampje van de werking / restwarmtegaat uit

wanneer het oppervlak van de plaat afgekoeld is.

Noot Het wordt aanbevolen de maximumstand te gebruiken bij

de aanvang van de bereiding en vervolgens om te

schakelen naar tussenstanden na enkele minuten.

Vermijd het overlopen van vloeistof op het oppervlak

van de elektrische plaat.

Kook niet met natte pannen.

Restwarmte De elektrische plaat kan uitgezet worden even voordat de

bereiding voltooid wordt. Met de restwarmte kan de

bereiding gedurende enkele minuten voortgezet worden

en op deze wijze bespaart u energie.

Deze voorgestelde standen zijn ter oriëntatie. De stand

moet verhoogd worden bij:

- grote hoeveelheden vloeistof,

- bereiding met pannen zonder deksel.

stoofschotels, opgerold gebraad 4-5

schnitzels, steaks, omeletten 6-7-8

Koken en goudbruin bakken 9100

Waarschuwingen voor het gebruik

Onderstaande tips helpen u energie te besparen en

schade vermijden aan de pannen:

Gebruik pannen met een geschikte maat voor elke

Gebruik geen kleine pannen op grote branders. De

vlam mag de zijkant van de pan niet raken.

Gebruik geen vervormde pannen die onstabiel staan op

de kookplaat. De pannen zouden kunnen kantelen.

Gebruik altijd pannen met een vlakke en dikke bodem.

Kook altijd met het deksel op de pan en zorg ervoor dat

deze goed geplaatst is. Op die manier wordt geen

Plaats de pan op het midden van de brander zo niet, dan

Plaats geen grote pannen op de branders naast de

knoppen. Deze kunnen beschadigd worden wegens te

Plaats de pannen op de roosters, nooit rechtstreeks op

Hanteer de pannen voorzichtig op de kookplaat.

Stoot niet tegen de kookplaat aan, noch plaats hierop te

Controleer voor gebruik of de roosters en de

branderdeksels op de juiste wijze zijn geplaatst.101

Reiniging en onderhoud

Wanneer het apparaat koud is, reinig het met een spons,

Reinig na elk gebruik het oppervlak van de verschillende

elementen van de brander wanneer deze afgekoeld zijn..

Indien er resten op blijven (aangekoekt voedsel,

vetdruppels, enz.), hoe klein ook, zetten deze zicht vast

op het oppervlak en zullen deze later moeilijk te

verwijderen zijn. De openingen en gleuven moeten zuiver

zijn, opdat de vlam correct zou zijn.

De beweging van sommige pannen kan metaalresten

achterlaten op de roosters.

Reinig de branders en de roosters met zeepsop en wrijf

erover met een niet-metalen borstel.

Als alternatief mogen de roosters in de vaatwasser

worden gedaan. Gebruik het vaatwasmiddel dat door de

fabrikant van de vaatwasser aanbevolen wordt. Als de

roosters erg vuil zijn is het raadzaam om ze van te voren

Was de deksels van de brander niet in de vaatwasser.

Indien de roosters rubber voetjes hebben, wees

voorzichtig bij het reinigen hiervan. De voetjes kunnen

losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters altijd volledig. De

aanwezigheid van waterdruppels of vochtige zones bij de

aanvang van het koken kan het email beschadigen.

Na het reinigen en drogen van de branders, zorg dat de

branderdeksels juist geplaatst zijn op de vlamverdeler.

Schuif de pannen niet over het glas, aangezien er anders

krassen kunnen ontstaan. Vermijd eveneens dat er harde

of puntige voorwerpen op het glas vallen. Stoot niet tegen

Gebruik geen stoomreinigers. Dit zou de kookplaat

Gebruik nooit schuurmiddelen, staalsponzen, snijdende

voorwerpen, messen, enz. om aangekoekte

voedselresten van de kookplaat te verwijderen.

Indien de kookplaat een glazen of aluminium paneel

heeft, gebruik geen mes, schraper of dergelijke om de

verbinding met het metaal te reinigen.

Gebruik geen messen, schrapers of dergelijke voor het

reinigen van de verbinding van het glas met de

sierelementen van de branders, metalen profielen noch

op de glazen of aluminium panelen indien aanwezig.102

Reinig onmiddellijk gemorste vloeistof, u bespaart

onnodige inspanningen.

Vermijd voor zover mogelijk dat er zout op het oppervlak

van de kookplaat kom

Zandkorrels, die bijvoorbeeld afkomstig zijn van groente,

kunnen krassen op het glazen oppervlak maken.

Gesmolten suiker of voedsel met een hoog suikergehalte

dat gemorst wordt, moet onmiddellijk verwijderd worden

van de kookzone met behulp van de schraper.

In sommige gevallen kunnen de waargenomen

afwijkingen gemakkelijk verholpen worden. Houd

rekening met onderstaande tips voordat u de Technische

Afwijking Mogelijke oorzaak Oplossing

stuk is en vervang deze.

De magnetothermische schakelaar of

een differentieel is uitgeschakeld.

Controleer in het algemeen schakelbord of

de magnetothermische schakelaar of een

differentieel zijn uitgeschakeld.

vonkontsteking werkt niet.

Er kunnen zich etensresten of resten

van reinigingsmiddelen tussen de

bougies en de branders bevinden.

De ruimte tussen de bougie en de brander

De branders zijn nat. Droog de branderdeksels zorgvuldig.

De branderdeksels zijn niet juist

Controleer of de deksels juist geplaatst zijn.

Het apparaat is niet geaard, niet goed

aangesloten of de aardleiding is defect.

Neem contact op met de elektrische

De vlam van de brander is

De onderdelen van de brander zijn niet

Plaats de onderdelen op de juiste wijze op de

bijbehorende brander.

De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.

De gasstroom lijkt niet

normaal of er komt geen

De gasuitlaat is afgesloten met de

tussenliggende kranen.

Zet eventuele afsluitkranen open.

Indien het gas uit een gasfles komt, kijk

Vervang de gasfles.103

Indien onze Technische Dienst aangevraagd wordt, dient

het productnummer (E-Nr.) en het fabricagenummer (FD)

van het apparaat te worden verstrekt. Deze informatie

staat op het gegevensplaatje, op de onderzijde van de

kookplaat en op het label van de gebruiksaanwijzing.

De garantievoorwaarden die van toepassing zijn, worden

bepaald door de vertegenwoordiging van onze

onderneming in het land waarin de aankoop uitgevoerd

is. U kan gedetailleerde informatie aanvragen in onze

verkooppunten. U moet het aankoopbewijs tonen om

gebruik te maken van de garantie.

Recht op wijzigingen voorbehouden.

Verpakking en gebruikte apparaten

Indien op het gegevensplaatje van het apparaat het

symbool ) staat, volg dan de volgende aanwijzingen op.

Pak het apparaat uit en gooi de verpakking op

milieusparende wijze weg.

Dit apparaat voldoet aan de Europese richtlijn

2002/96/EG inzake elektrische en elektronische

apparaten geïdentificeerd als WEEE (waste electrical and

electronic equipment).

Het ruikt naar gas in de

Er staat een gaskraan open. Sluit de gaskranen.

De gasfles is niet goed aangesloten. Controleer of de aansluiting perfect is.

Mogelijk gaslek. Sluit de gaskraan, lucht de ruimte en

waarschuw onmiddellijk een

installatie-technicus die bevoegd is voor het

controleren en certificeren van de installatie.

Gebruik het apparaat niet totdat u er zeker

van bent dat er geen gaslek in de installatie

of in het apparaat is.

De brander gaat meteen uit

U heeft de knop niet lang genoeg

Houd de knop, na het ontvlammen van de

brander, nog enkele seconden ingedrukt.

De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.

Afwijking Mogelijke oorzaak Oplossing104
