MANUAL DE UTILIZADOR 3BT737 N BALAY

Instruções de serviços e de montagem

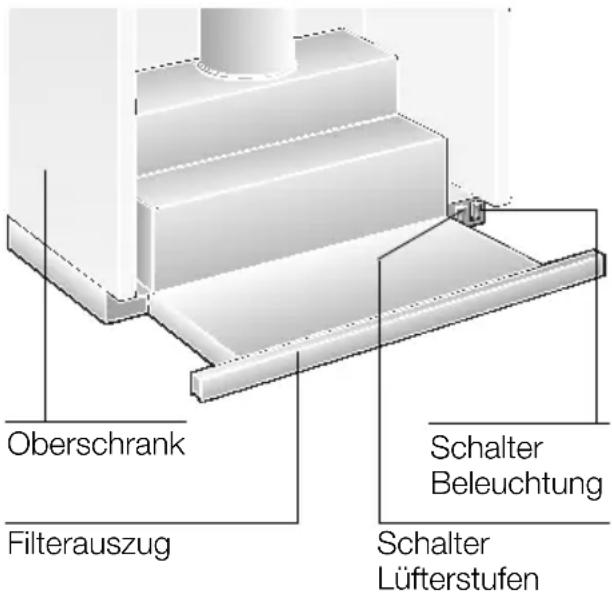

Descrição do aparecido

Filtro extensivel
Interruptor de ventilacao

Tipos de funciona

Funcionamento com exaustao:

O ventilador do exaustor aspira os vapores da cozinha e, através do filtró de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultâneo de apareiros dependentes de uma chaminé (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalacao dos apareiros de queima.

Tipos de funciona

lsto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas tínicas, como trancagem recíproca ou semelhantes.

Se a renovacao de ar fresco não for suficiente, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustao.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Note: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - comfeito de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulação de ar:

• Neste caso, tem que ser montado um FILTER de carvão activo (ver Filtro e Manutenção).

O jogo complete de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Serviços Tecnicos.

Os números de encomenda correspondentes podem ser encontrados no final daspas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.

A Se não for instalado o filtró de carvão activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

• Estas instruções de service aplicam-se a variedo modelos de apareiros.

E. por istso, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.

Este exaustor corresponde as normas de segurarca para este tipo de aparelhos.

As reparacoes so devem ser efectuadas por pessoal especializzato.

Reparacoes inadequadas podem acarretar perigos various para outilizar.

□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。

Delas constam informacoes importantes para a sua segurance, bem como sobre a utilizacao e manutenao do aparelho.

Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras).

Se o aparecido antes daro, não o deverá por em funciona.

A ligaçao e a colocacao em funcionamento so devem ser efectuadas por um的技术o.

Se o cabo de ligação deste aparecido estiver danificado, ele tera que ser substituído pelo fabricante,ços seuis Serviços Tecnicos ou, ainda, por uma pessoal qualificada, a fim de se evitarem situações de perigo para outilizar.

Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

O exaustor só deve funciona com as lampadas colocadas.

As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.

O exaustor não deve funciona sem o filtró de gordura.

Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.

Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.

Não flamejar alimentos por baixo do exaustor.

Perigo de incência do filtró de gordura, devido à subida da chama.

O funciona do exaustor por cima de um aparelho de queima para combustiveis solidos (carvao, madeira e similares) so é possivel com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre realizados de forma correcta.

Important:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de calor provocao pela chama de gás

IaBERTa, o exaustor pode ficar danificado.

Utilização do Exaustor

A forma mais eficaz de eliminação dos fumos da cozinha é:

Ligar o exaustor no inicio da cozedura.
Desligar o exaustor
so algunos Minutes antes de terminar o cozinhado.

Ligaro exaustor:

1. Puxar para fora o suporte extensivel através da respectiva pega.
   O exaustor começa a funciona.
2. SeLECTIONAR a potência de exaustão pretendida.

Elementos de commando dos diversos modelos:

3 1

Fase 3

2

Fase 1

Fase 2

2

3

Fase 1

2

3

Fase 2

2

3

Fase 3

10

2

Fase 1

Desligado

Fase 2

Desligar o exaustor:

• Empurrar o suporte extensivel até préder.

Nota: Ao voltar a puxar para fora o filtro extensivel, o exaustor irá funciona com a ultima potência de exaustão selecionada.

Illuminação:

Desligar

Ligar

Nota: A iluminação pode ser realizada em qualquermomento,mesmo quando o suporte extensivel estiver recolhido.

Avarias

Para mais informações ou em caso de avaria, consulte os outros Serviços de Assistência Tecnica.

Quando recorrer acos Serviços de Assistência, indique por favor:

Nr. de Producto

Data de fabrio

Registe"These números nos Campos acima. Estes númeroos constam da chapa de caracteristicas, que encontrará no interior do exaustor, après retiring a armação do filtró.

Para a absorção das particulas de gordura dos vapores da cozinha, foram incorpados filtros metalicos.

As malhas do filtro são constitutedas por metal incombustivel.

Atença:

Com o aumento do nível de saturacao de residuos gordurosos,;aumenta a possiblidade de inflamação e o functimento do exhaustor pode ficar prejudicado.

Important:

A limpeza atempada do filtro de metal evaporar o risco de incendio, que pode acontecer, devido a accumulacao de calor, sempre que se fazem fritos.

Num funciona normal (1 a 2 horas por dia), os filtros metalicos devem ser limpos antes 8 a 10esanas.

A lavagem dos filtros pode ser efectuada na MQquina de lavar loica.

Neste caso, pode verficar-se uma ligeira alteracao na cor dos mesmos.

Important:

Os filtros com uma grande saturação de gordura não devem ser lavados juntamente com a loça.

Se lavar os filtrosmanualmente,ponha os filtros de molho em agua quente e detergente durante algumas horas.

Depois escovar, enchugar eRAR os.
filtros.

Utilizar apenas filtros originals.

So assim é possível garantir um funcimento optimizado.

Desmontar e montar a armação do过滤器

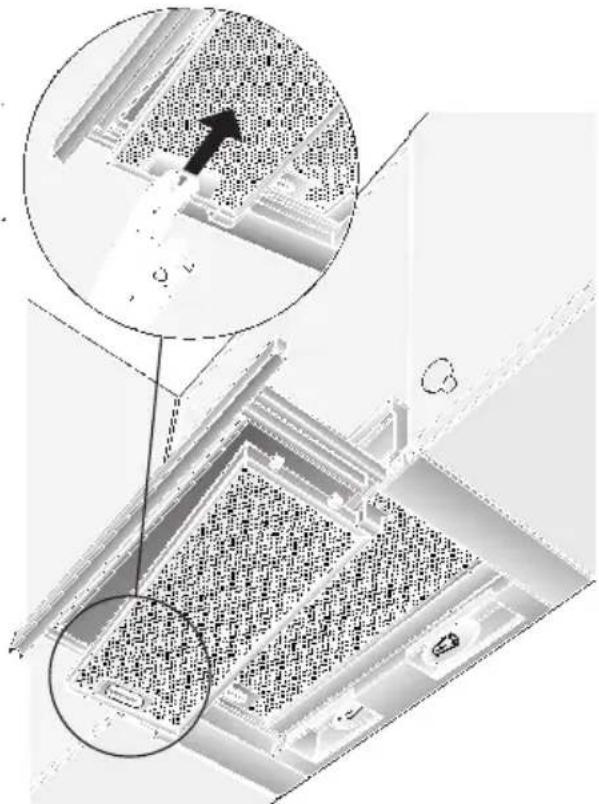

Desmontagem:

1. Puxar para fora o suporte extensivel até prender.
2. Deslocar a patilha, na armação do fazer, no sentido da seta até prender.

No caso de dois filtros, desmontar primeiro o filtro darente.

1. Deslocar lateralmente a armação do filtros e retirá-la.

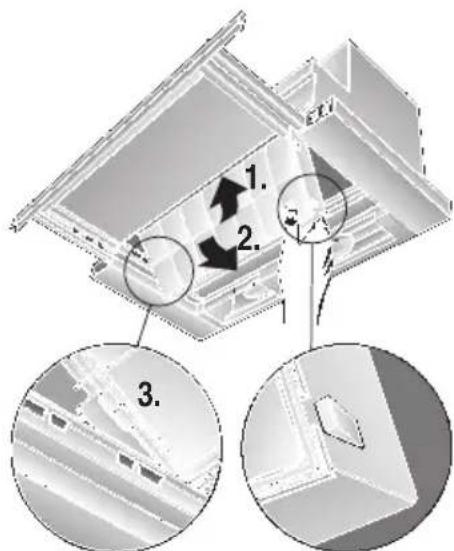

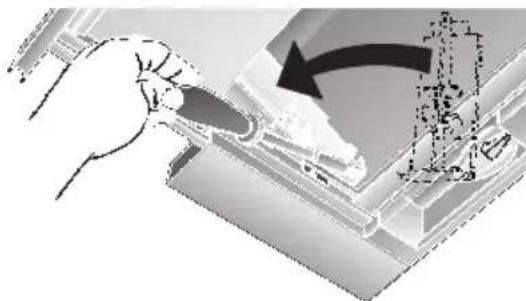

Montagem:

1. Puxar para fora o suporte extensivel até prender.
2. Introduzir a armação do fazer inclina num dos lados do suporte, elevá-la e, acontecido a patilha, fixá-la até prender.
   No caso de来做is filtros, montar primeiro o filtro de tras e,进驻, o darente, com o perfil no suporte extensivel.

Verificar, se os filtros está bem encaixados nosinous apoisos laterais.

1. Retirar oatório de gordura (Ver Capítulo "Filtro e Manutença").
2. Odoes suportes de plastico, inclusos, devem ser aplicados a esquerda e a direita, dentro da estrutura do exaustor e fixados com um parafuso (para cada um). (So necessario na primeira montagem do filtro de carvao).

1. Introduzir na estrutura do exaustor, de baixo para cima, o filtro de carvão activo e fixá-los nos encaixes deodos os lados.

Neste caso o bordo do filtro de carvao tem que estar em baixo.

1. Voltar a montar o FILTER de gordura (Ver Capitulo "Filtro e Manutenção").

Desmontagem:

A desmontagem do filtro de carvao processor-se-á por ordem inversa. Para isso pressionar para fora as patilhas de encaixe.

Substituição do FILTER de carvão activo:

Num funciona normal (1 a 2 horas por dia) o工夫o de carvao deve ser substituido,leo menos,uma vez por ano. O工夫o de carvao activo pode ser adquirido no comercio da especialidade.

Utilizar apenas filtros originals.

So assim é possível encontrar um:) funcimiento optimizado.

Reciclagem do filtro de carvão activo:

Estes filtros não contentem qualquer substancia poluente. Podem, portanto, ser reciclados com o restante lixo.

Limpeza e conservação

A plac de vidro é fácilmente desmontavel e pode ser lavada naquina de lavar loica.

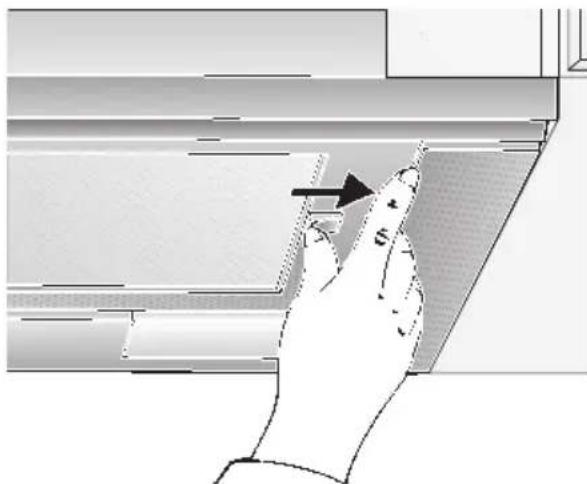

Para desmontar a plac de vidro, deslocar as patilhas para fora.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

Quando limpar os filtros de gordura,deerá también limpar as zonasaccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
- Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
□ Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com uma solucao de agua com um detergente suave e um pano macio e humido.
No aplicar, nas teclas de commando,
produtos para limpeza de inox.

Superficies de inox:

Utilizar um produitproprio para limpeza de inox,mas suave e nao abrasivo.
Limpar apenas no sentido do polimento.

Não limpar as superficies de inox com esfregões muito rijos nem com produits de limpeza que contenham areias, soda, acido ou cloro!

Superficies de aluminio, de verniz e de material sintetico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizepapanos secos.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
Não utilizesyxos.

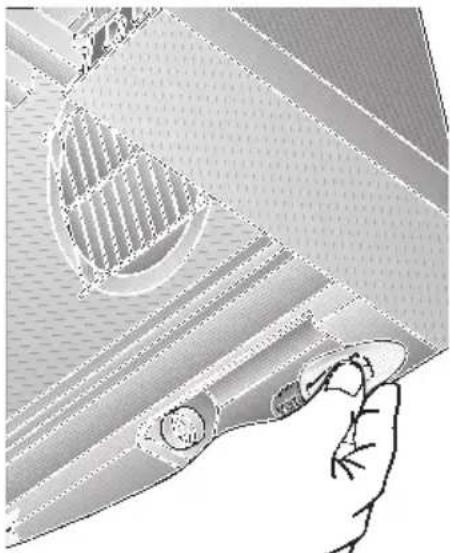

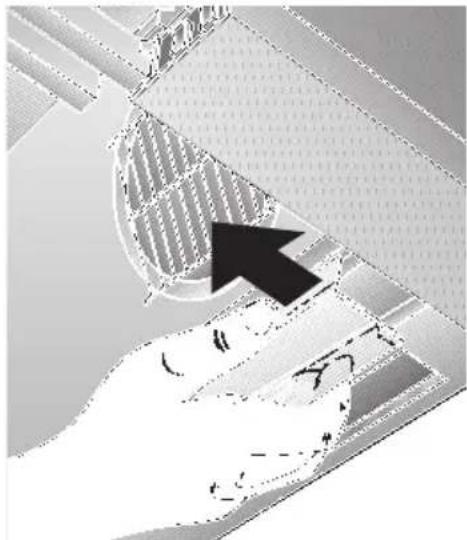

Substituição da lâmpada

1. Desligar o exaustor da corrente electrica, retirando a ficha da tomada ou desligando os fusiveis.
2. Puxar para fora o suporte extensivel ate prender.
3. Puxar para a frente a cobertura da lampada.

1. Substituir a lampada. Fig. 6. (utilizar lampadas correntes no mercado, max. 60 Watt, casquilho E14).

1. Voltar a colocar a cobertura da lampada.
2. Voltar a ligar a ficha à tomada ou ligar os fusíveis.

Indicações Importantes

Apareiros velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.

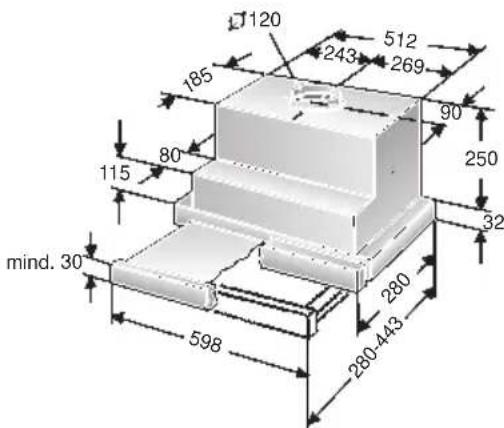

O exaustor pode funcional com exaustao ou circulação de ar.

Instalar o exaustor sempre centrado com a plac de cozinha.

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 430 mm, Fig. 1.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoções Técnicas sobre Instalações de Gás TRGI).

Tém que ser respeitasas instruções e as normas de instalação do fabricante.

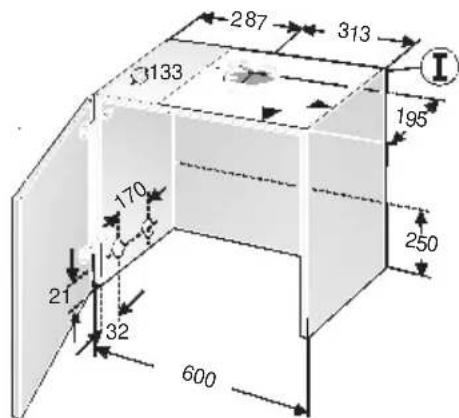

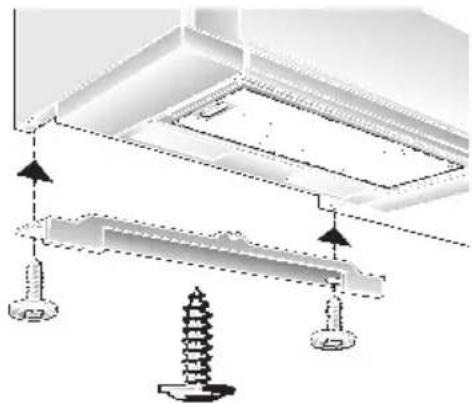

O exaustorsolepoderestaladojunto deumarmario superior oudeumaparede alta. Distancia minima: 50~mm

A montagem do exaustor sobre\ placas a gás são permitida com uma\ distência minima de 650 mm, ver Fig. 1. -\ se não foram ultrapassadas as seguintes\ cargas tírmicas (Hs):
□ Fogoes a gás

Carga maxima de um queimador max. 3,0 kW Carga maxima de todos os queimadores max. 8.3 kW

Carga maxima doorno max. 3,9 kW

Placasagás

Carga maxima de um queimador max. 3,9 kW Carga maxima de todos os queimadores max.11,3 kW

Placas de Vitroceramica

As indicações relativas à entrega:maxima nominal não se aplicam aplaces vitrocerámicas a gás fechadas, Observar rigorosamente as indicações do fabricante.

Fogoes para combustiveis solidos

Vigoram, igualmente, as cargas termicas nominais maximas e a distancia minima, tal como nos fogoes a gás.

A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o saltar de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
A Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

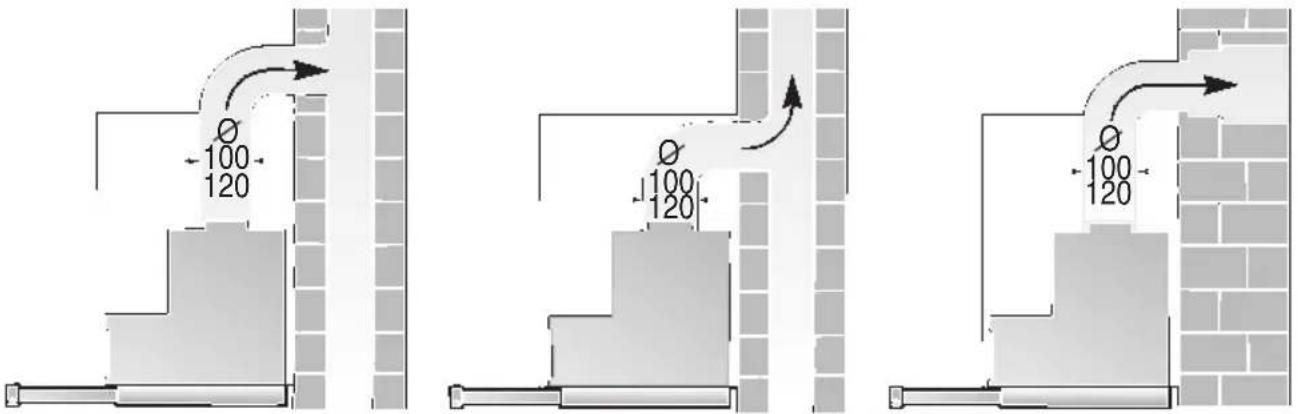

Funcionamento com exaustao

Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou directamente atraves de furo na parede, para o exterior.

Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para se poder encaminhar o ar de exaustão do aparecido para uma chamé fora de service, é necessário obter uma autorização expressa do limpa-chaminés responsavel pela zona.

No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes de ligation a uma chaminé (por ex.

aquecadores a gas, a oleo ou a carvalo; esquentadores, aquecedores de agua), tem que ser garantida a ventilacao necessaria para a combustao perfeita desses aparelhos.

É possível oestruturação não perigo, se a subpressiono no local de instalação do aparecido, comestruturação por combustão, não for superior a 4 Pa (0.04 mbar).

Isto pode ser consignedo se o ar necessario à combustão puder ser reposto, atraves de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas和技术icas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No funciona de apareiros para cozhar, por ex.placedes foggões, esta regra não é aplicada.

Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvao activo - o functiomento nao sofre qualquer limitacao.

Antes da Montagem

No caso de funciona por exaustão de ar,deer a montar-se uma valvula de retenção no exaustor,se esta não estiver ja instalada no tubo de exaustao ou na caixa mural.

Se o aparecido não vier acompanhado da valvula de retenção, esta pode ser adquirida no commercio da especialidade.

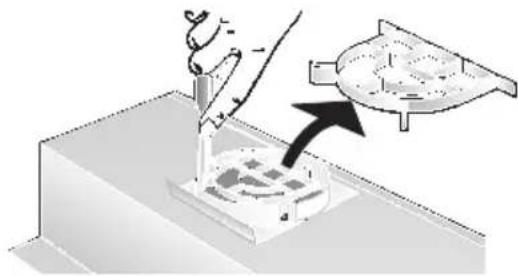

Montagem da valvula anti-returno:

1. Cortar a greilha de proteção no bocal de admissão de ar.

1. Aplicar a valvula anti-retomo nas aberturas de apoio no bocal de admissao de ar.

Se o ar de exaustão for expelled atraves da parede exterior,deer ser utilizes uma caixa mural telescópica.

Rendimento optimazo do exaustor:

Tubo de saída liso e curto.
Minimo de curvas possivel.
Diámetro máximo posível do tubo (de preferência 120 mm) curvas largas.

Autilização de tubos de aspiração longo e rugosos no seu interior, muitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

Tubos cilindricos:

Recomendamos

diametro interior minimo 120 mm.

Canais planos devem�ter a uma sequao interior de valor equivalente aoestubos cilindricos,com 100/120 mm de diametro interior.

Eles não devem ter nenhum desvio muito pronunciation.

100 mm ca. 78 cm²
120 mm ca. 113 cm

Em caso de tubos com diametros differentes:

Utilizar una cinta de vedação.
No caso de funciona por exaustao de ar, providenciar para uma boa admissao de ar.

Saía de ar para cima:

Para isto, fazer um orifcio na parte de cima do armario superior, para passagem do cabo eletrico. -Gabarito incluso 1-

Antes da Montagem

Saida do ar directamente paraTRS:

• dentro do armário superior -.

Fazer uma abertura na parede posterior do armário superior, para passagem do cabo eletrico.

Ligaçao do tubo de exaustao com 110 mm

Cortar a greilha de proteção na saída de ar.
Fixar a reducao (inclua no fornecimento ou adquirida no mercado).

Ligaçao do tubo de exaustao com 120 mm

Cortar a grelha de proteção na saída de ar.

Funcao de circulação de ar

• Com FILTER de carvão activo, se não existrem condições para funzonamento de exaustão.

O jogo completeness de montagem pode ser adquirido nos)nossos Servicos Tecnicos.

Ligaçao eletrica

O exaustorsoledeveserligadouma tomada comcontactode seguranca e instaladasegundoasnormasvigentes. Se possivel,instalaratomadadirectamente sobreo armario superior ou juntodeste.

\section*{Characteristicas electrolyticas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doimento.

Para reparacoes, desligar o exaustor da corrente eletrica.

Comprimento do cabo de ligação: 1,30 m. No caso de ser necessário uma ligação fixa:

O exaustorsolepodersligadoacorrente porum instaladoreléctricocredenciapedelaEmpresa distribuidoradelectricidade.

Relativamente à instalação, deve ser previsto um disposítivo de corte. Como disposítivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.

Este exaustor correponde as normas UE sobre protecao antiparasitaria.

Preparação do armário superior

Respeitar a distência minima de 650 mm entre o exaustore e a placar de cozinha (no caso de placagás) ou de 430 mm (no caso de placélectrica).

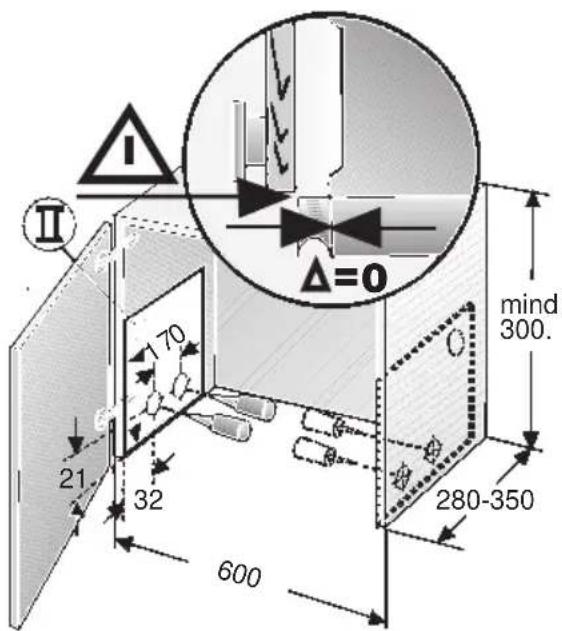

Este exaustor foi concebido para ser instalado num armario superior com as seguientes medidas:

Largura: 600 mm

Profundidade: 280 até 350 mm

1. Retirar - se existente - a placac base do armario.
   Ha que assegurar a estabilitadede armario.
2. Marcar dois pontos de fixação - à direita e à esquerda - nas faces interiores do armário eAbrir esses pontos com um buril.

Abertura dos furos:

2 mm - max. 10 mm de profundidade.

Atença:

Para marcar os pontos de fixação, utilizes o gabarito incluso no fornecimento.
Os pontos de fixação no gabarito está determinados de forma que possa ser montada uma regua com 20 mm de espessura.

A posicao do puxador (Medida ) pode ser deslocada para arente por meio de um batente.

No caso de armários com profundidade superior a 280 mm, o exaustor pode ser deslocatedo paraTRS,

...se a lampada de iluminação da cozinha estiver deslocada paraTRS,
...se a regua tiver una espessura superior a 20 mm.

Para isso, aplicar o molde () mais atras de acordo com a.

Preparação do armário superior Instalação no armário superior

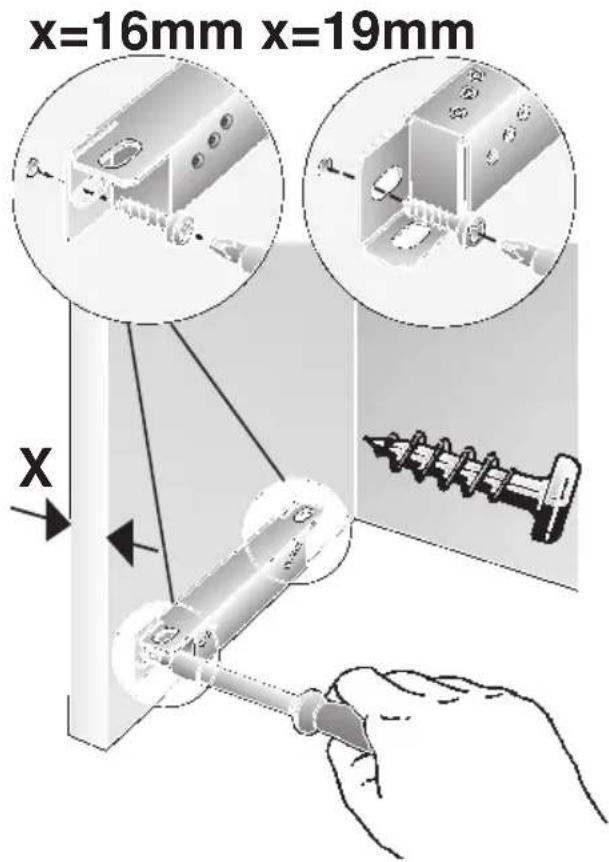

1. Ajustar as calhas de fixação inclusas e aparafusá-las bem.
   Ter em atençao a espessura das paredes laterais do armario (16 mm ou 19 mm). Medida X.

Se a profundidade no interior do armário for inferior a 280 mm, tera que ser eliminada a alta de 250 mm na parede traseira.

1. Desmontar a armação do filtró (Ver instruções de service).
2. Ajustar as portas dos armários, se a dobrada, antes montagem do exaustor, não ficar accesível.

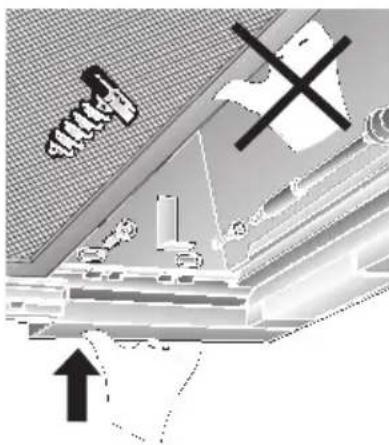

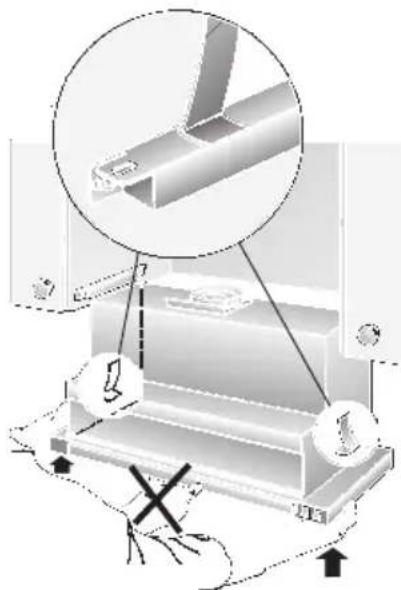

3. Introduzir o exaustor horizontalmente, por baixo do armário, e exercer pressão para cima até que a patilha auxiliar de montagem encaixe à esquerda e à direita.

1. Puxar para fora o suporte extensivel ate prender.

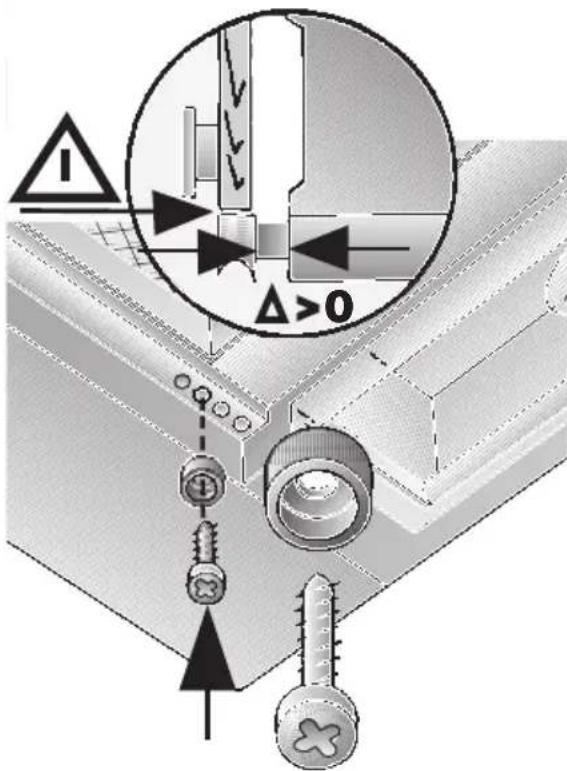

2. Para fixação do exaustor, aparafusar 2 parafudos à esquerda e à direita, mas, ainda, sem os apertar definitivamente. Para isso, elevar um pouco o exaustor.
3. Ajustar o exaustor dentro do armário e aparafusar bem.

Instalação no armário superior

1. Passar o cabo eletrico atraves da abertura no armario superior e fazer a ligação do tubo.
2. Fazer a ligacao eletrica.
3. Reduzir a cobertura da parede, se necessario, para a medida necessaria (p. ex. serrar) e aparafusar no armario superior.

Montagem de uma pega:

No suporte extensivel tem que ser montada una pega.
A pega pode ser uma tira demadeira a condizer com os moveis da cozinha ou a pega incluida no fornecimento.

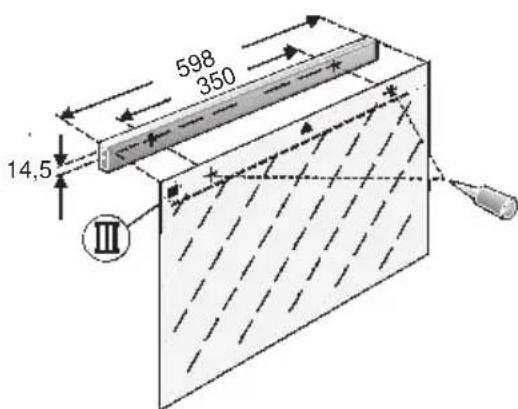

1. Com o molde incluo,marcar dos
   pontos de fixacao na pega e,com um
   buril,fazer a furacao previa.
   Se for necessario fazer o furo com um
   berbequim,aquele deve ter:
   02mm e 10 mm de prof.max.

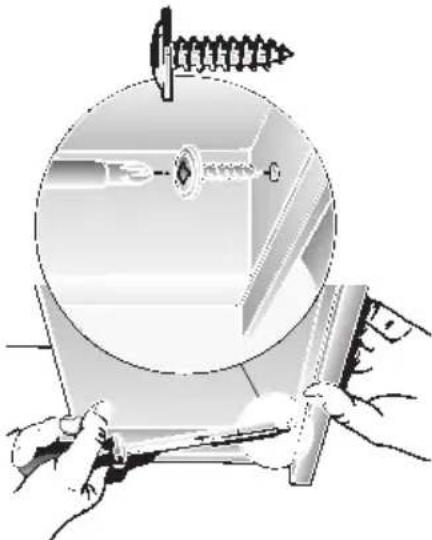

1. Ajustar a pega e, com osinous parafusos inclusos, fixa-la ao aparelho.

1. Montar a armação dos filtros (Ver instruções de service).

Nota: A frente do exaustor pode ficar disfarçada dentro do armário superior (por ex. com uma placá de contraplacado).

Neste caso, ter em conta:

• O[fundo intermedio não pode ser colocado sobre a estrutura do exaustor.
• O revestimento frontal não pode ser fixado na estrutura do exaustor.
• P r ever o acesso fácil ao aparelho, para efeitos de assistencia的技术ica.

Desmontagem:

A desmontagem processa-se em sequencia inversa.

Nota: No caso de funciona com circulacao de ar, tem que ser desmontados o filtro de carao activo e o suporte de plastico, para que os parafusos de fixacao e as patilhas auxiliares fiquem aessiveis.

Peso em kg:

Saída de ar Circência de ar
9,5 10,5

Direitos reservados quando a alteracoes de construcao no ambito da evolucao专业技术.

Gerätebeschreibung

Betriebsarten

Abluftbetrieb:
