BEDIENUNGSANLEITUNG 3BT737 N BALAY

Gebrauchs- und Montageanweisung

es página 3-15

en page 16-28

fr page 29-41

pt páginap 42-54

de 55-67

Abb.1

GAS

GAZ

KAASU

GASS

ELEKTKRO

ELECTR.

ELETT.

EL.

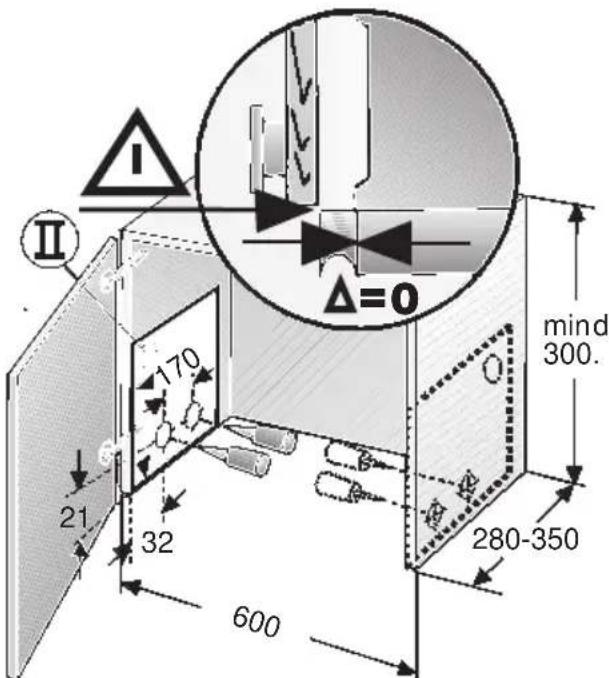

Depth: 280 bis 350 mm

Description de l'ordinateil

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

□ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zusammen.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanweisung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemeße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

• Bevor Sie das neue Gerät benutzen, esen Sieitte sorgfältig die Gebrauchsanweisung. Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme)dürfen nur von einem Fachmann durchgefuhrt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht Zubereiten.

Unter der Dunstabzugshaube nicht flambieren.
! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

Gas-Kochstellen immer sachgemäß benutzen.
Wichtig: Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch die starke Hitzeentwicklung! der offenen Gasflammen konnte die Dunstabzugshaube beschädigt werden.

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten des Lufters bei Kochbeginn.
□ Ausschalten des Lüfters erst weniger Minuten nach Kochende.

Einschalten des Lufters:

1. Filterauszug an der Griffleiste ausziehen.
   Der Lüfter ist in Betrieb.
2. Gewünschte Lüftereinstellung wahren.

Bedienelemente der verschiedenen Modelle:

Stufe 3

Stufe 1

Stufe 2

Stufe 1

Stufe 2

Stufe 3

Stufe 1

Aus

Stufe 2

Ausschalten des Lufters:

Filterauszug bis Anschlag einschieben.

Hinweis: Beim erneuten Ausziehen des Filterauszuges arbeitet der Lüfter in der zuletzt gewählten Einstellung.

Beleuchtung:

Aus

Ein

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Filterauszug eingeschoben ist.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) ⇒ mussen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, Filtermatten in heiBer Spullauge mehrere Stunden einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.
Nur Originalfilter verwenden.

Dadurch wird eine optimale Funktion gewährleistet.

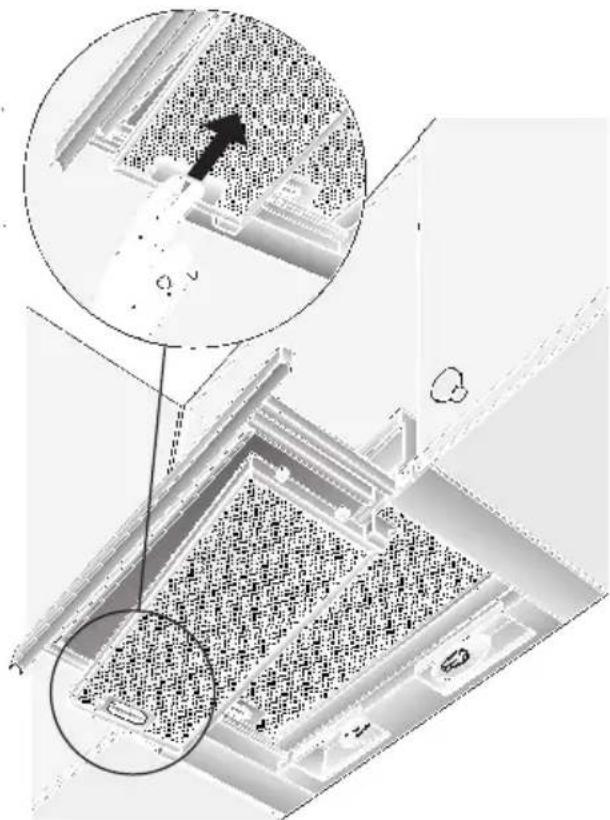

Aus- und Einbau der Metall-Filterrahmen

Ausbauen:

1. Filterauszug bis zum Anschlag ausziehen.
2. Raste an den Filterrahmen in Pfeilrichtung bis zum Anschlag betätigten.

Bei zwei Fettfiltern zuerst den vorderen ausbauen.

1. Filterrahmen seitlich abklappen und abnehmer.

Einbauen:

1. Filterauszug bis zum Anschlag ausziehen.
2. Filterrahmen schrag an einer Seite in die Halterung einsetzen, hochklappen und durch Betätigkeiten der Raste bis zum Anschlag einhängen.
   Bei zwei Fettfiltern zuerst den hinteren, dann den vorderen Filterrahmen mit dem Profil, in den Filterauszug einbauen.

Auf sicheren Sitz der Fettfilter auf beiden Seiten achten.

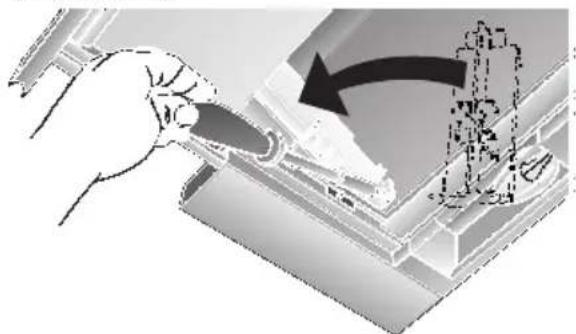

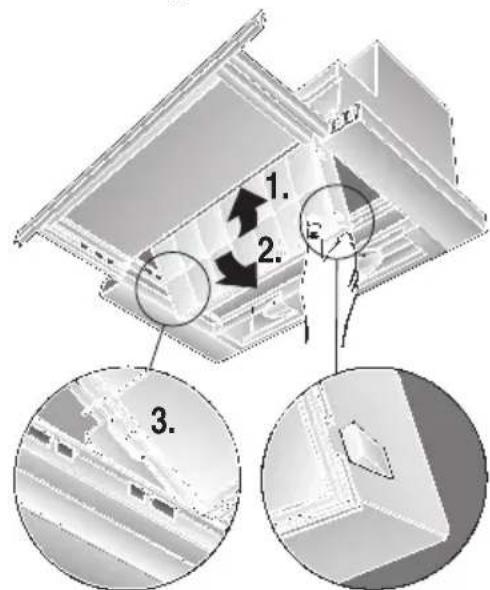

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Der Aktivkohlefilter wird oberhalb der Fettfilter in die Dunstabzugshaube eingebaut.

1. Fettfilter ausbauen (siehe Filter und Wartung).
2. Die zwei beiliegenden Kunststoff-Halter rechts und links in das Gehäuse der Dunstabzugshaube einsetzen und mit je einer Schraube anschrauben (nur beim ersten Einbau eines Aktivkohlefilters erforderlich).

1. Aktivkohlefilter von unter in das Gehäuse der Dunstabzugshaube einschieben und auf beiden Seiten verrasten.

Dabei muss der Rand am Aktivkohlefilter unten sein.

1. Fettfilter wieder einbauen (siehe Filter und Wartung).

Ausbauen:

Der Ausbau des Aktivkohlefilters erfolgt in umgekehrter Reihenfolge.

Dazu die Rasthaken nach aussen drücken.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungebärn 1 x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich.
Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

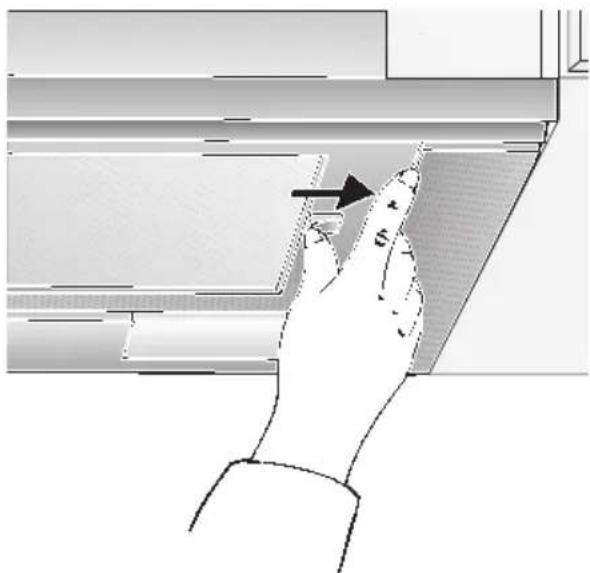

Bei Geräten mit Glasplatte im Wrasenauszug:

Die Glasplatte ist abnehmbar und kann in der Geschirrspulmaschine gereingt werden.
Zum Abnehmer die Laschen nach aussen schieren.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger fur die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

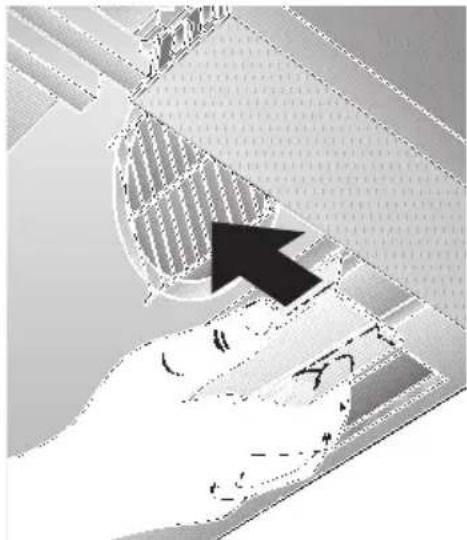

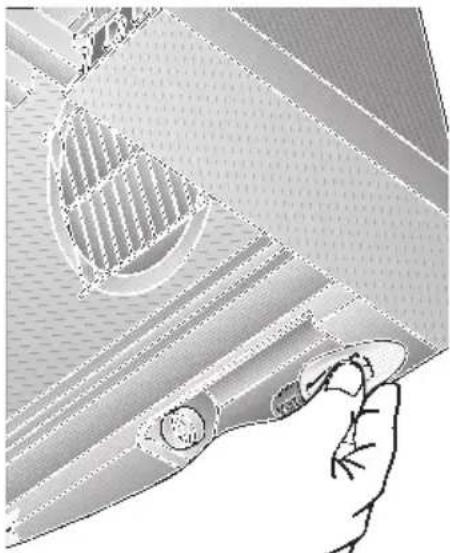

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.
2. Filterauszug bis zum Anschlag ausziehen.
3. Lampenabdeckung nach vorneziehen.

1. Lampen austauschen. (Handelsübliche Kerzenlampen max. 60 Watt, Sockel E 14).

1. Lampenabdeckung wieder einsetzen.
2. Netzstecker wieder einstecken oder Sicherung einschalten.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

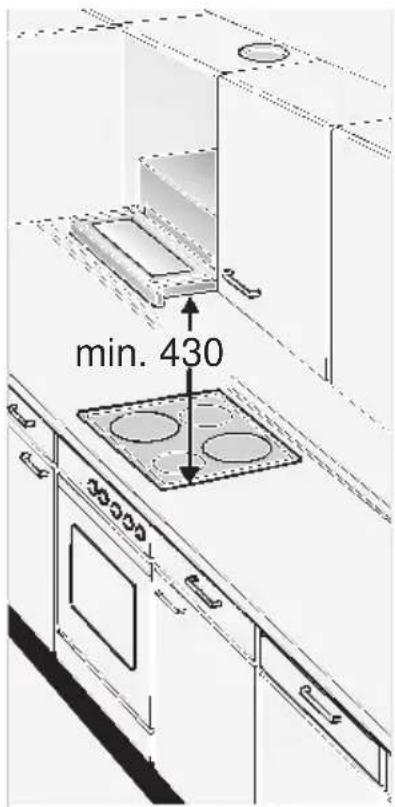

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 430 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaubearfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 300~mm

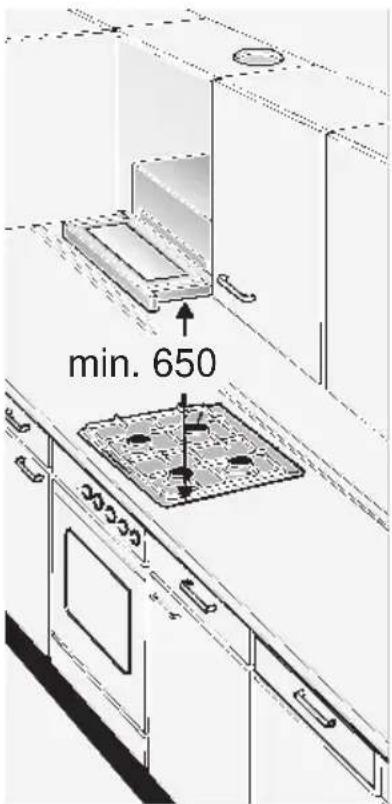

Über Gas-Kochstellen ist die Montageder Dunstabzugshaube bei einemMindestabstand von 650 mm - Abb.1-nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht übersrittenwerden:

Gas-Herde

Belastung einer Kochstelle max. 3,0 kW
Belastung aller Kochstellen max. 8,3 kW
Belastung des Backofens max. 3,9 kW

Gas-Kochmulden

Belastung einer Kochstelle max. 3,9 kW
Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärmebelastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld-Herstellers beachten.

Herde fur feste Brennstoffe

Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschrankung gilt nicht für Gas-Herde und Gas-Mulden.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen destogroßer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

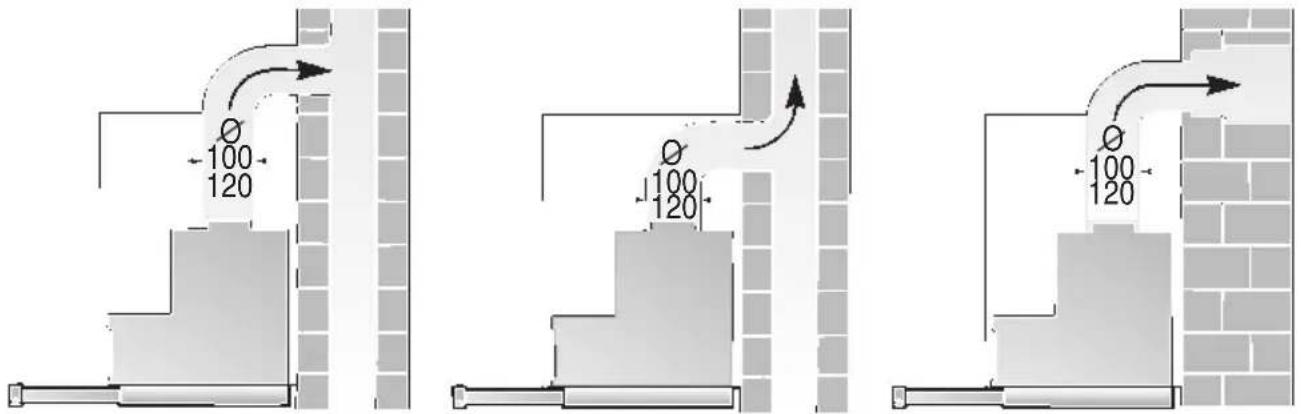

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entluftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

VorderMontage

Bei Abluftbetrieb solte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

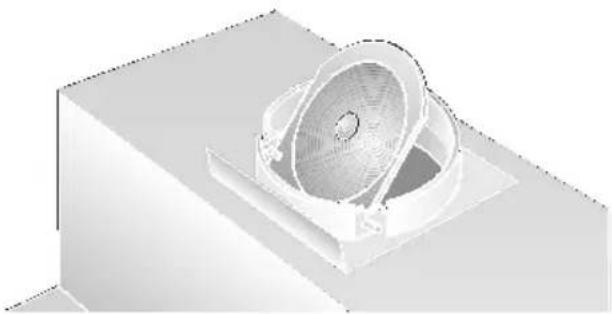

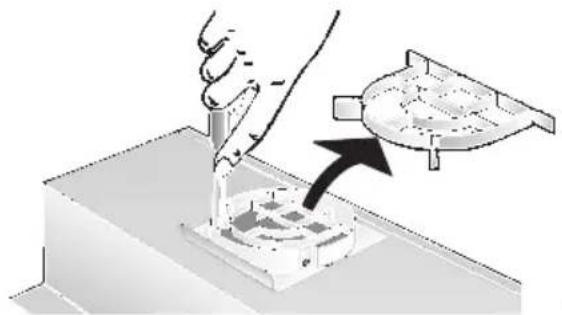

Montieren der Rückstauklappe:

1. Schutzgitter im Luftstutzen ausschneiden.

1. Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 120 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre:

Wir empfehlen

Innendurchmesser mind. 120 mm.

Flachkanäle mussen einen gleichwertigen Innenuerschnitt wie Rundrohre mit 100/120 mm Innendurchmesser haben. Sie sollenne keine scharfen Umlenkungen haben.

100 mm ca. 78 cm
120 mm ca. 113 cm

Bei abweichenden Rohrdurchmessern:

Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

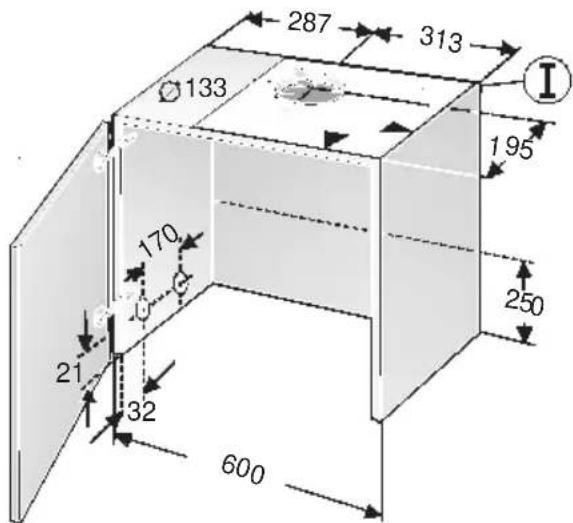

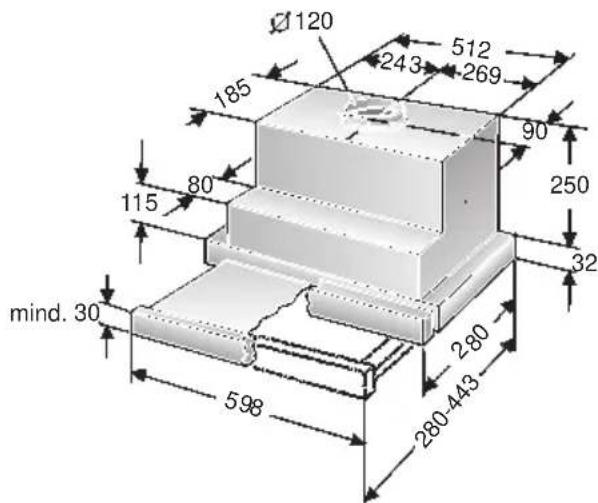

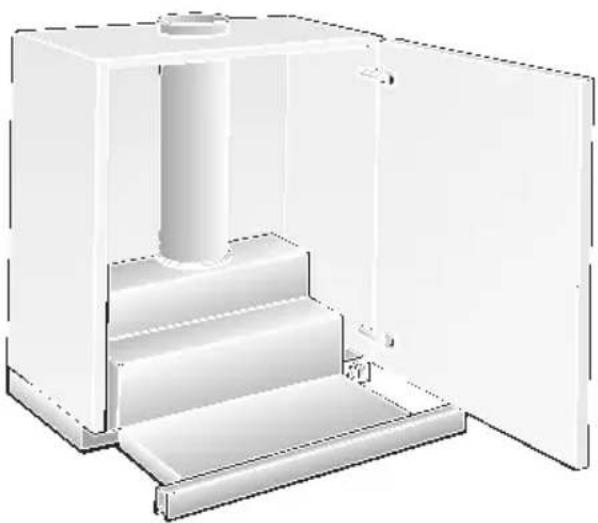

Abluft nach oben:

Dazu Öffnung in der Decke des Ober-schrankes, mit Auskerbung fur Elektro-Anschlußkabel herstellen. Schablone ①liegt bei -.

Vor der Montage

Abluft direkt nach hinten:

• innerhalb des Oberschrankes -.

Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlußkabel herstellen.

Anschluss Abluftrohr 100 mm:

Schutzgitter im Luftaustritt ausschneiden.
Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftaustritt befestigen.

Anschluss Abluftrohr 120 mm:

Schutzgitter im Luftaustritt ausschneiden.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben.

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlssen werden. Die Schutzkontaktsteckdose möglichst direkt uber dem Oberschrank oder in dessen unmittelbarer Naine anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfind in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Vorbereiten Oberschrank

Auf Mindestabstand Kochstellen - Dunstabzugshaube von 650 mm (bei Gas-Kochstelle) bzw. 430 mm (bei Elektro-Kochstellen) achten.

These Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm

Tiefe: 280 bis 350 mm

Höhe: mind. 300 mm.

Vorbereiten:

1. Schrankboden - falls vorhanden - entfernen.
   Die Stabilität des Schrankes muss gewährleistet sein.
2. Je zwei Befestigungspunkte - rechts und links - an den Schrankinnenseiten anreiben und mit Stichel vorstehen.

Wenn gebohr wird:

2 mm - max. 10 mm tief.

Achtung:

Zum Anreiben der Befestigungspunkte beiliegende Schablone Ⅲ verwenden.
Die Befestigungspunkte auf der Schablone sind so festgelegt, dass eine 20 mm dicke Griffeleste korpusbündig montiert werden kann.

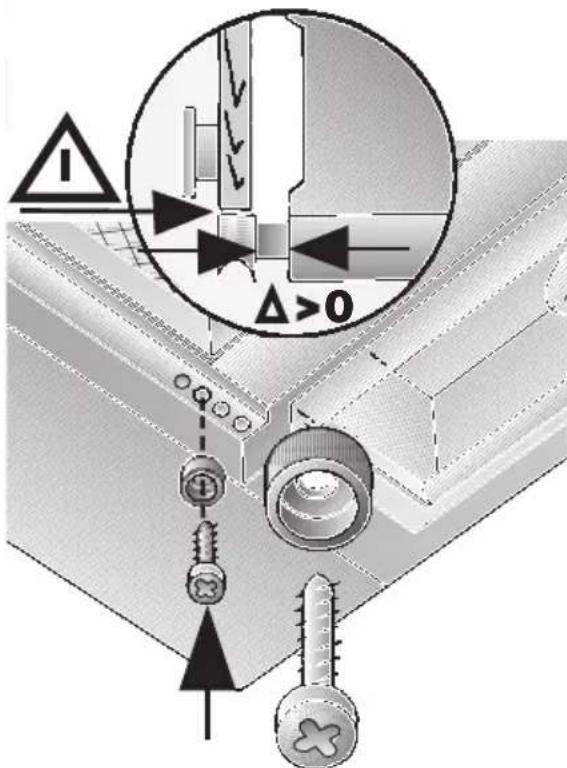

Die Lage der Griffleiste (Maß Δ) kann durch einen Anschlag nach vorne versetzt werden.

Bei Schranktiefen von mehr als 280 mm kann das Gerät nach hinten versetzt werden,

... wenn z. B. die Lichtleiste der Einbauküche nach hinten versetzt ist, ... wenn z. B. die Griffleiste mehr als 20 mm dick ist.

Dazu die Schablone entsprechend\ weiterAPH anlagen.

Vorbereiten Oberschrank Einbau in den Oberschrank

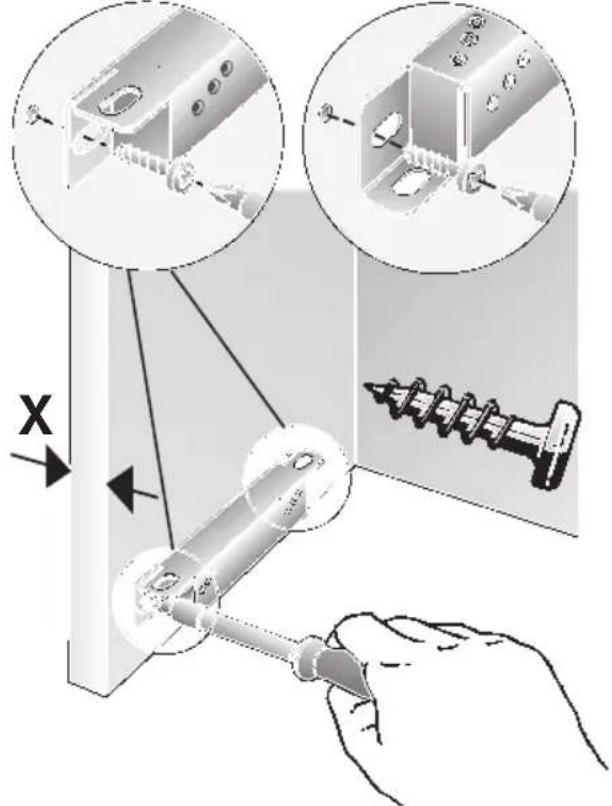

1. Beiliegende Befestigungsschienen ausrichten und festschrauben.

Die Dicke der Schrankseitenwände (16 mm oder 19 mm) beachten. Maß X.

x = 16 ~mm x = 19 ~mm

Ist die lichte Schrankinnentiefe kleiner als 280~mm ,muss die Ruckwand 250 mm hoch entfernt werden.

1. Filterrahmen abnehmen (siehe Gebrauchsanweisung).
2. Schranktüre ausrichten, wenn Scharnier nach Einbau der Dunstabzugshaube nicht mehr zugänglich ist.

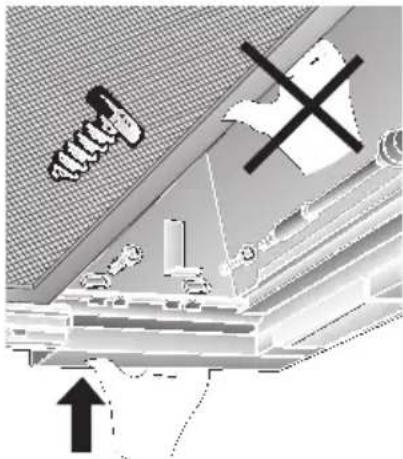

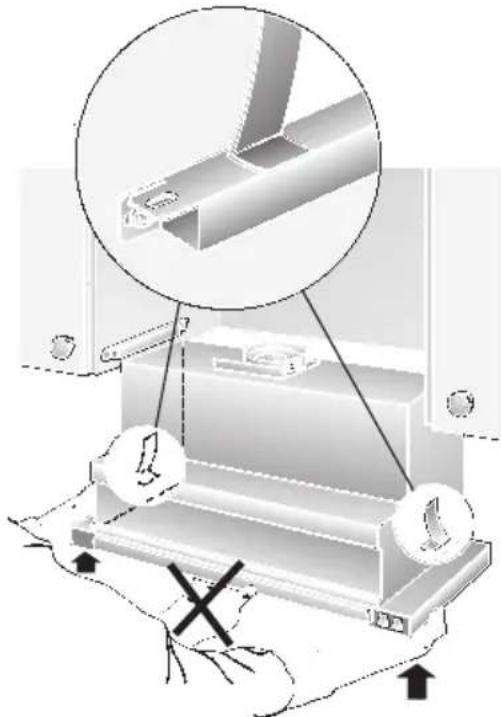

3. Dunstabzugshaube von unter in den Schrank haben und hochdrücken, bis Montagehilfe links und rechts einrastet.

1. Filterauszug bis zum Anschlag ausziehen.

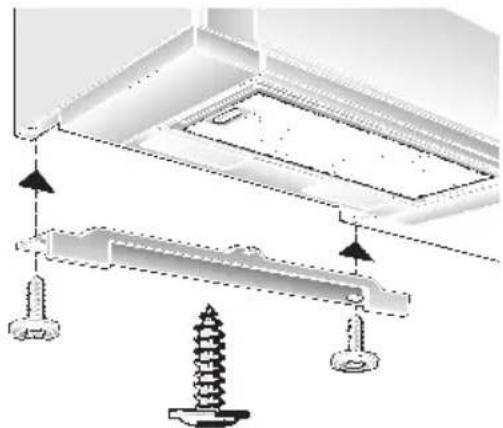

2. Zur Befestigung der Dunstabzugshaube jeweils 2 Schrauben links und rechts eindreten, nicht festschrauben. Dazu Dunstabzugshaube anheiten.
3. Dunstabzugshaube im Schrank ausrichten und festschrauben.

Einbauen in den Oberschrank

1. Netzanschlusskabel durch die Öffnung im Oberschrank führen und die Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Wandabdeckung falls erforderlich auf das benöttigte Maß kürzen (z. B. absagen) und am Oberschrank fest-schrauben.

Einbau einer Griffleiste:

An den Filterauszug muss eine Griffleiste montiert werden.
Die Griffleiste kann eine zum Kuchenmöbel passende Holzleiste, oder die beiliegende Griffleiste sein.

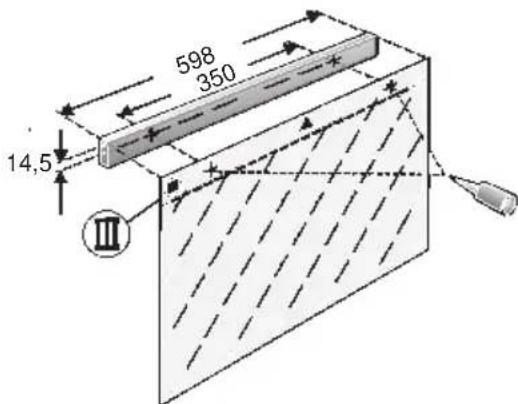

1. Mit beiliegender Schablone zwei Befestigungspunkte an der Griffeiste anreiben und mit Stichel vorstehen. Wenn geobhrt wird: 2 mm - max. 10 mm tief.

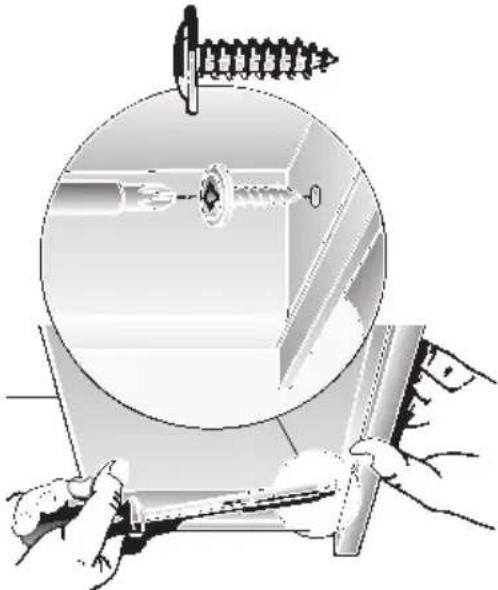

1. Griffleiste ausrichten und am Gerät mit den zwei beiliegenden Schrauben fest-schrauben.

1. Filterrahmen einbauen (siehe Gebrauchs-anweisung).

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).

Dabei beachten:

• Der Zwischenbodenarf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.
  Die vordere Verkleidung nicht am Gehäuse befestigen.
• Zugänglichkeit für Kundendienst vorgehen.

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Hinweis: Bei Umluftbetrieb,müssen Aktivkohlefilter und Kunststoffhalter ausgebaut werden,damit die Befestigungsschrauben und die Montagehilfen zuganglich sind.

Gewicht in kg:

Abluft Umluft
9,5 10,5

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorenhalten.
