MANUAL DE UTILIZADOR NEVADA PANADERO

INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO ...... p. 20

ISTRUZIONI D'USO E MANUTENZIONE ...... p. 24

A lenha: uma energia ecológica

A lenha é uma energia renovável que responde às exigências energéticas e de meio-ambiente do século XXI.

Ao longo da sua vida, uma árvore cresce graças à luz solar, à água, aos sais minerais e ao CO2. Acumula, de forma natural, a energia do sol e dá-nos o oxigénio indispensável para a vida.

A quantidade de CO2 que se liberta durante a combustão da lenha não é superior à que se emitiria através da sua decomposição natural. Portanto, estamos perante um tipo de energia que respeita o ciclo natural de milhões de anos. A combustão da lenha não aumenta o CO2 no meio-ambiente, pelo que é uma energia ecológica que não contribui para o efeito de estufa.

Nas nossas salamandras a lenha queima-se de forma limpa, sem deixar resíduos. A cinza da lenha é um adubo de alta qualidade, rico em sais minerais. Ao comprar uma salamandra de lenha está a ajudar o meio-ambiente, terá um aquecimento económico e desfrutará do espectáculo das chamas que nenhum outro tipo de aquecimento pode oferecer.

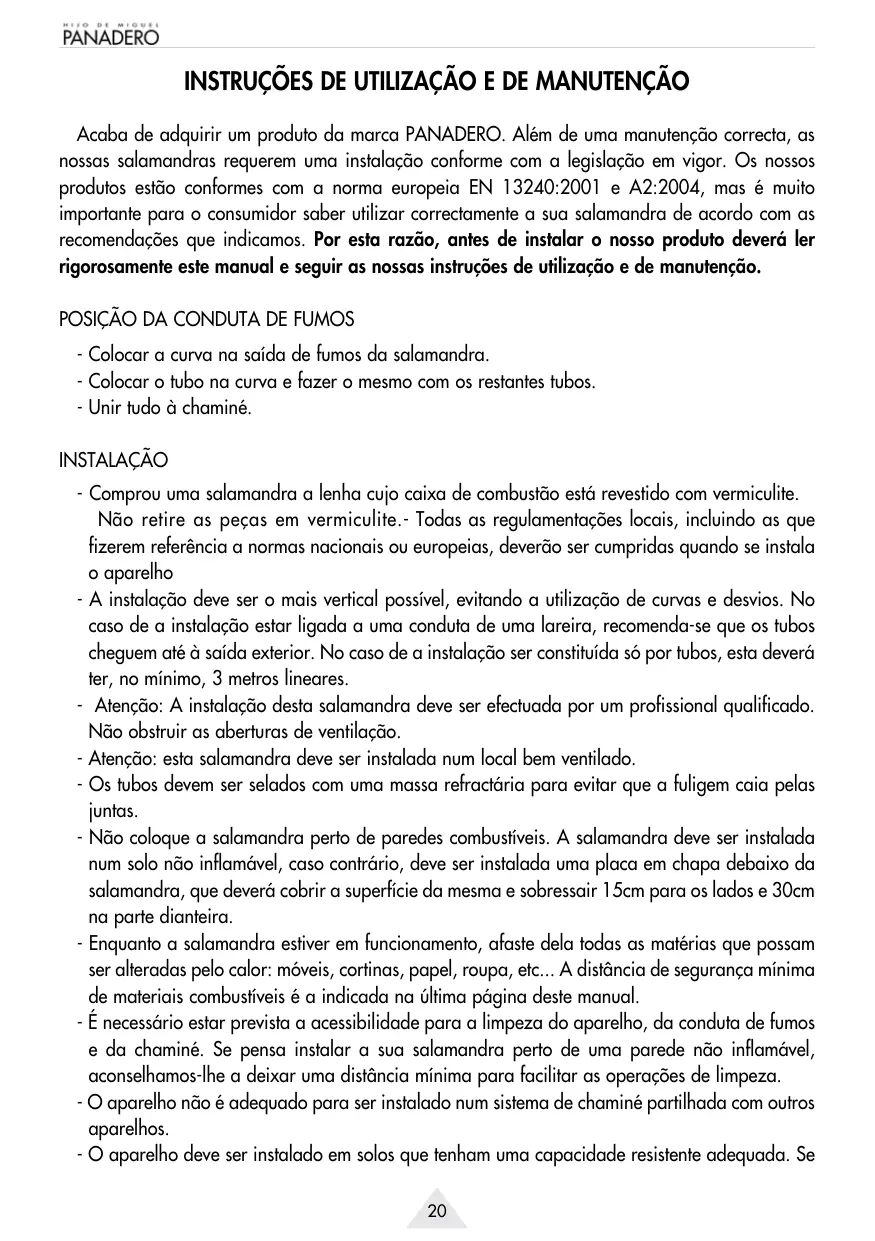

INSTRUÇÕES DE UTILIZAÇÃO E DE MANUTENÇÃO

Acaba de adquirir um produto da marca PANADERO. Além de uma manutenção correcta, as nossas salamandras requerem uma instalação conforme com a legislação em vigor. Os nossos produtos estão conformes com a norma europeia EN 13240:2001 e A2:2004, mas é muito importante para o consumidor saber utilizar correctamente a sua salamandra de acordo com as recomendações que indicamos. Por esta razão, antes de instalar o nosso produto deverá ler rigorosamente este manual e seguir as nossas instruções de utilização e de manutenção.

POSIÇÃO DA CONDUTA DE FUMOS

• Colocar a curva na saída de fumos da salamandra.
• Colocar o tubo na curva e fazer o mesmo com os restantes tubos.
• Unir tudo à chaminé.

INSTALAÇÃO

• Comprou uma salamandra a lenha cujo caixa de combustão está revestido com vermiculite.
  Não retire as peças em vermiculite.- Todas as regulamentações locais, incluindo as que fizerem referência a normas nacionais ou europeias, deverão ser cumpridas quando se instala o aparelho
• A instalação deve ser o mais vertical possível, evitando a utilização de curvas e desvios. No caso de a instalação estar ligada a uma conduta de uma lareira, recomenda-se que os tubos cheguem até à saída exterior. No caso de a instalação ser constituída só por tubos, esta deverá ter, no mínimo, 3 metros lineares.
• Atenção: A instalação desta salamandra deve ser efectuada por um profissional qualificado. Não obstruir as aberturas de ventilação.
• Atenção: esta salamandra deve ser instalada num local bem ventilado.
• Os tubos devem ser selados com uma massa refractária para evitar que a fuligem caia pelas juntas.
• Não coloque a salamandra perto de paredes combustíveis. A salamandra deve ser instalada num solo não inflamável, caso contrário, deve ser instalada uma placa em chapa debaixo da salamandra, que deverá cobrir a superfície da mesma e sobressair 15cm para os lados e 30cm na parte dianteira.
• Enquanto a salamandra estiver em funcionamento, afaste dela todas as matérias que possam ser alteradas pelo calor: móveis, cortinas, papel, roupa, etc... A distância de segurança mínima de materiais combustíveis é a indicada na última página deste manual.
• É necessário estar prevista a acessibilidade para a limpeza do aparelho, da conduta de fumos e da chaminé. Se pensa instalar a sua salamandra perto de uma parede não inflamável, aconselhamos-lhe a deixar uma distância mínima para facilitar as operações de limpeza.
• O aparelho não é adequado para ser instalado num sistema de chaminé partilhada com outros aparelhos.
• O aparelho deve ser instalado em solos que tenham uma capacidade resistente adequada. Se

a construção já existente não cumpre este requisito prévio, devem ser adoptadas as medidas adequadas (por exemplo, uma placa de distribuição de carga) para cumpri-lo.

COMBUSTÍVEL

• Utilize como combustível lenha seca, procurando que a mesma não exceda um grau de humidade de 20%. Tenha em conta que lenha com 50% ou 60% de humidade não aquece, tem uma combustão muito má, cria muito alcatrão, liberta vapor de água excessivo e produz sedimentos excessivos no aparelho, vidro e conduta de fumos. Também pode utilizar briquetes de lenha prensada.
• Acenda o lume com pastilhas existentes para esta finalidade ou com a ajuda de papel e pequenos paus de madeira. Nunca utilize para acender álcool ou produtos similares.
• Não queime resíduos domésticos, matérias plásticas ou produtos com gordura que contaminem o meio-ambiente e possam provocar risco de incêndios por obstrução da conduta.

FUNCIONAMENTO

- Durante as primeiras vezes que acende o lume é normal que se produza fumo. Isto deve-se ao facto de se queimarem certos componentes da pintura anti-calórica, ao mesmo tempo que o pigmento adere à própria salamandra. Por isso, recomenda-se a ventilação abundante da sala até que tal desapareça.

- A salamandra não foi feita para funcionar com a porta aberta.

- O aparelho foi pensado para trabalhar de forma intermitente, com intervalos de recarga de combustível.

- Para pôr a salamandra em funcionamento, recomenda-se a utilização de papel, pastilhas e ripas de madeira. Uma vez que o fogo comece a surgir, deve-se introduzir no primeiro carregamento dois troncos de 3 a 3,25 Kg. de peso. Neste processo, as saídas de ar da salamandra têm de estar totalmente abertas. Se for necessário, também pode ajudar, ao início, abrir a gaveta das cinzas.

- Uma vez que o lume tenha adquirido intensidade, feche totalmente a gaveta das cinzas (se foi aberta anteriormente) e regule a intensidade do lume fechando em maior ou menor medida as saídas de ar.

- Para conseguir a potência nominal desta salamandra deve colocar uma quantidade de lenha aproximada de 3 Kg. de peso (três troncos de 1 Kg.) em intervalos de 1 hora. Deve colocar os troncos em sentido horizontal, ligeiramente separados entre si, para assegurar uma correcta combustão. Não se deve recarregar o aparelho até que não se tenha consumido a carga anterior e só reste a reserva de brasas.

- Para conseguir uma combustão lenta, deve regular a intensidade do lume com as saídas de ar. Estas terão de estar sempre desbloqueadas para permitir o fornecimento de ar para a combustão.

- É normal que com o uso a junta de fibra de vidro, do vidro, se desfaça. Apesar de a salamandra poder funcionar sem esta junta, recomenda-se que a mesma seja substituída periodicamente.

- A gaveta inferior serve para retirar as cinzas. Evvazie-a frequentemente, sem esperar que se encha demasiado, para evitar que se danifique a grelha. Tenha cuidado com a cinza que até 24 horas depois pode continuar quente.

• Não abra a porta do aparelho de forma brusca com o fim de evitar a saída de fumo. Nunca abra a porta da salamandra sem previamente abrir a saída de ar. Abra a porta só com o fim de recarregar com o combustível adequado.
• O vidro, as peças de latão e o aparelho em geral podem alcançar temperaturas muito elevadas, cuidado com os riscos de queimaduras. Para manipular tais peças, utilize a luva junta com a salamandra.
• Manter afastadas as crianças para evitar queimaduras durante a utilização.
• Se o arranque apresenta problemas (temporada intermédia, chaminé fria, etc.) pode-se acender o lume de chamada com papel amachucado, o que facilita o início do funcionamento da salamandra.
• No caso de sobreaquecimento, feche as saídas de ar para reduzir a intensidade do lume.
• No caso de mau funcionamento, feche as saídas de ar e consulte o fabricante.
• Se tiver necessidade de desmontar o deflector para limpar a conduta de fumos, tem de fazer o seguinte: tem de desmontar a placa lateral de vermiculita, elevando-a ligeiramente. Depois poderá tirar o deflector.
• Para voltar a colocá-la, tem de seguir o procedimento inverso (coloque o deflector na sua posição e depois coloque a lateral de vermiculita).

MANUTENÇÃO

• Convém limpar periodicamente o vidro para evitar que os restos de fuligem o escureçam. No comércio existem produtos de limpeza especiais para isso. Não utilize nunca água. Nunca tente limpar a sua salamandra quando estiver em funcionamento.
• Também é importante limpar periodicamente as ligações de condutas de fumo do aparelho e deverá comprovar a ausência de obstrução antes de voltar a acender o aparelho, depois de um período prolongado sem funcionar. Em cada início de temporada é importante que um profissional realize uma manutenção à sua instalação.
• Em caso de incêndio na chaminé, se puder, feche as saídas de ar e contacte imediatamente as autoridades.
• Qualquer peça sobresselente que necessite tem de ser recomendada por nós.
• A fibra de vidro usados nas articulações podem sofrer degradação ao longo do tempo. Se este for o caso, quando isso ocorrer, você deve substituí-lo com uma nova fibra de vidrio

GARANTIA

Esta salamandra é um produto de alta qualidade, fabricada com grande esmero. Se, apesar disso, surgir algum defeito, consulte primeiro o seu distribuidor. Se ele não puder solucionar o problema, entre em contacto connosco e, se necessário, envie-nos a salamandra. A nossa empresa substitui gratuitamente qualquer peça defeituosa durante cinco anos a partir da data da compra. Os gastos de transporte, contudo, estão por conta do cliente.

Se qualquer deformação ocorre no interior da câmara de combustão, isto é devido ao sobreaquecimento do dispositivo e, portanto, NÃO coberto pela garantia.

Uma vez que este dispositivo foi testado por um laboratório certificado não são cobertos pela garantia os seguintes componentes:

- Crystal - Vermiculite

- Grill Fundição - Hardware

No interior da embalagem, encontrará uma ficha de controlo da qualidade. Solicitamos que a remeta ao distribuidor em caso de reclamação.

MEDIDAS E CARACTERÍSTICAS

• Altura 1.000 mm
• Largura 650 mm
• Profundidade......465 mm
• Peso 141 Kg
• Porta entrada lenha.....410 x 585 mm
• Saída fumos....150 mm
• Corpo em aço de 5 mm.
• Grelha de ferro fundido
• Pintura anti-calórica resistente a 800 °C
• Vidro vitrocerâmico 750 °C

• Troncos até 50 cm

• Potência calórica nominal...... 8,7 kW

• Rendimento.... 77 %
• Emissão de CO 0.10 %
• Saída na chaminé para potência nominal.... 12.1 Pa
• Caudal em massa de fumos .... 11 g/s
• Temperatura dos fumos.... 294 °C
• Distância mínima de materiais combustíveis 50 cm
• Volume de aquecimento (aprox.) 300 m³

C€

EN 13240: 2001 & A2: 2004

HIJO DE MIGUEL

PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN

SALAMANDRA DE LENHA "NEVADA" 21

DECLARAÇÃO DE DESEMPENHO 18550

ORGANISMO NOTIFICADO 1677

Potência nominal 8,7 kW

Rendimento 77%

Emissão de CO nos produtos de combustão 0.10 %

Temperatura dos fumos....294 °C

Distancia mínima de materiais combustíveis 50 cm

Tipos de combustível .... Lenha e briquetes
