BPIE 630 B - Fogão BRANDT - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho BPIE 630 B BRANDT em formato PDF.
| Tipo de produto | Placa de cozinha por indução embutida |
| Marca | BRANDT |
| Modelo | BPIE 630 B |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Número de zonas de cozimento | 4 zonas de cozimento por indução (incluindo zonas flexíveis Duozone e HoriZone) |
| Potência máxima | Até 4000 W (Boost) conforme a zona |
| Funções principais | Cozimento por indução, ajuste de potência 1 a 9, função Boost, cozimento em fogo baixo, temporizador independente (99 min), função Recall, segurança infantil, Clean Lock, Duozone, HoriZone |
| Comandos | Táteis com display digital |
| Temporizador | Independente para cada zona, ajustável de 1 a 99 minutos |
| Segurança infantil | Bloqueio total dos comandos (exceto desligar), função Clean Lock temporária |
| Seguranças integradas | Antissuperaquecimento, proteção antiderramamento, desligamento automático (Auto-Stop), detecção de recipiente incompatível, calor residual (H) |
| Diâmetros dos focos | 16 cm a 28 cm conforme as zonas, com zona Oval/Peixeira e HoriZone |
| Recipientes compatíveis | Fundos planos ferromagnéticos (aço, ferro fundido, esmaltado) com símbolo de indução |
| Manutenção | Limpeza com esponja sanitária, raspador especial para vidro, vinagre branco, produto especial para vitrocerâmica. Nenhum pó abrasivo ou limpador a vapor. |
| Instalação | Embutimento na bancada, respeitar as entradas/saídas de ar, junta de vedação fornecida |
| Ligação elétrica | Cabo de 3 ou 5 fios, corte omnipolar, por um profissional qualificado |
| Serviço pós-venda | Peças de reposição certificadas originais, contatar o SAC Brandt pelo 09 69 39 25 25 |
| Garantia | Em conformidade com as diretivas europeias, reciclagem no fim da vida útil |
Perguntas frequentes - BPIE 630 B BRANDT
Perguntas dos utilizadores sobre BPIE 630 B BRANDT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual BPIE 630 B - BRANDT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. BPIE 630 B da marca BRANDT.
MANUAL DE UTILIZADOR BPIE 630 B BRANDT

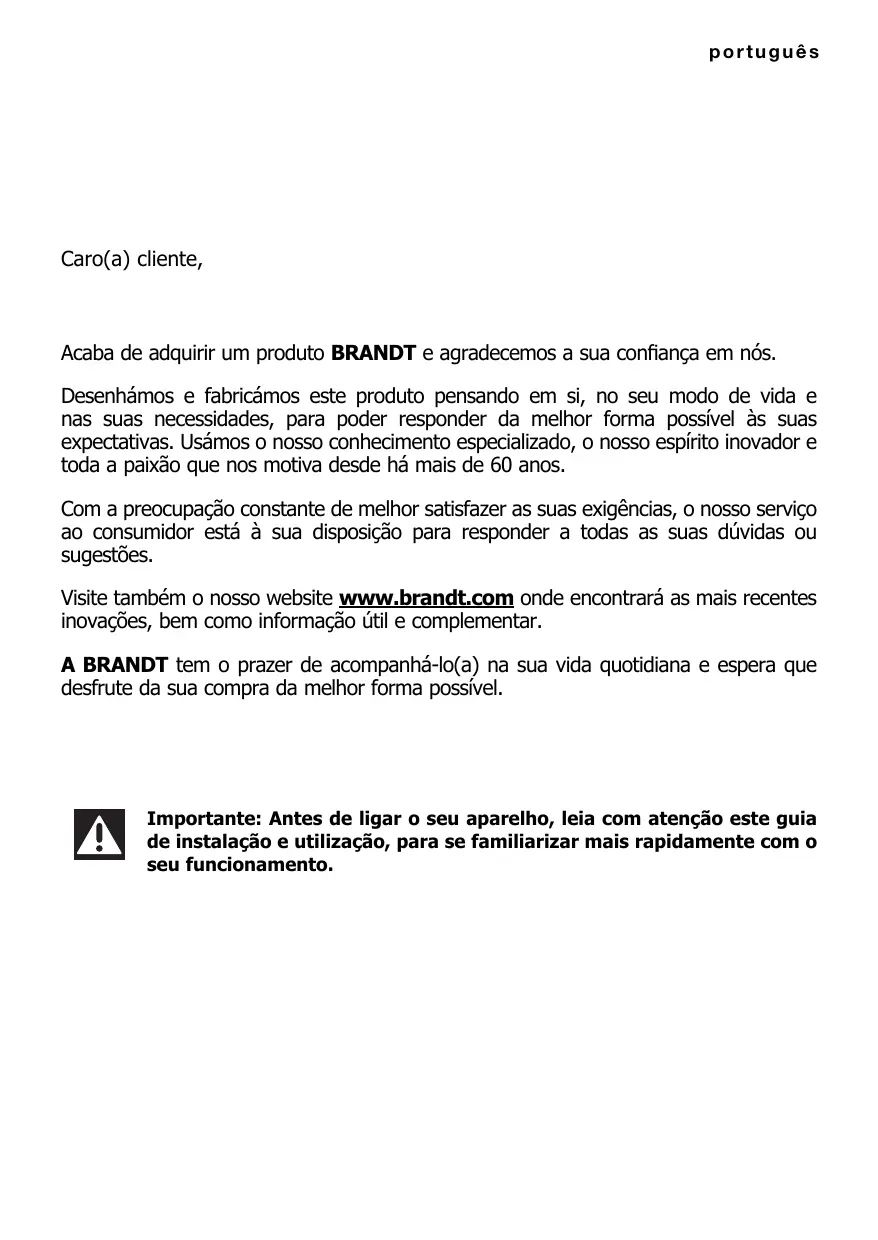

Acaba de adquirir um produto BRANDT e agradecemos a sua confiança em nós.
Desenhámos e fabricámos este produto pensando em si, no seu modo de vida e nas suas necessidades, para poder responder da melhor forma possível às suas expectativas. Usamos onoxo conheçimento especializzato, o nosso espírito inovador e toda a paixão que nos motiva desde ha mais de 60 anos.
Com a preocupação constante de melhor satisfazer as suas exigências, o meu服务于 ao consumidor está à sua disposicao para responder a todas as suas dupvidas ou sugestões.
Visite también o/DDo website www.brandt.com ondearra as mais recentes inovacoes, bem como informacao utile e complementar.
A BRANDT tem o prazer de acompanhá-lo(a) na sua vida quotidiana e espera que desfrute da sua compra da melhor forma possível.
Importante: Antes de ligar o seu aparelho, leia com atencao este guia de instalacao e usoa, para se familiarizar mais rapidamente com o seu funciona.
INSTRUÇÉS DE SEGURANÇA IMPORTANTES A LER COM ATENÇAO ANTES DA UTILIZAZão E A CONSERVAR PARA FUTURAS UTILIZAZões.
Este manual está igualmente disponible para corregamento no site Internet da marca.
Este aparelho pode serutilizzato por crianças de peolomenos 8 anos de idade e porpessoas de capacidades ficas,sensoriais ou mentalais reduzidas, ou pessoas sem experiencia econhecimentos suficientes,seestas tiverem sido devidamenteinformadas ou formadasrelativamente a utilização desteaparelho, de maneira segurae comprehendendo as riscosenvolvidos.
As crianças não devem brincar com o aparelho.
A limpeza e a conservacaoelo utilizesnao devem serefetuadas por crianças semsupervolvimento.
Crianças de menos de 8 anos devem ser mantidas afastadas, a menos que sejam vigiadas permanente.
O aparecido e as suas partes acessíveis tornam-se quentes durante a'utilisation.
Devem ser tomadas precauções para registrar todoimentos de aquecimento.
Objetos metalicos como facas, garfos, colheres e tampas não devem ser colocados sobre a superficie, soit poder fazer quentes.
A sua placá de cozinha possui um dispositorio de segurarça
para crianças, que bloqueia a sua utilização à paragem ou durante a cozedura (ver o capículo:'utilisation da segurança crianças).
O seu aparecido está em conformidade com as Diretivas e regulamente os europeias às quais está sujeito.
Para que não Hajia interferências entre a sua placá de cozinha e um estimulador cardíaco, é preciso que este tenha sido concebido em conformidade com a regulamentação aplicável. Informe-se jusqu do seu fabricante ou do seu medico.
Uma cozedura com oleo ou另外一个materia gorda efetuada sobreuma placae sem supervolvimento pode ser perigosa e dar lugar a um incendio. NUNCA tente apagar um incendio com agua;deveURTARalimentacao doaparelhoantesdcobrirachamacom,porexample,uma tampa ouuma cobertura anti-incendio.
ATENÇA: a cozedura deveser supervisionada. Umacozedura curta necessita de umsupervisionamento continuo.
Risco de incendio: não armazenar objetos sobre as zonas de
armazenar objetos sobre as zonas de cozedura.
Se a superficie estiver fissurada, deligar o aparelho para evitar o risco deCHOQUE elétrico.
Não utilize a sua placá de cozinha antes de ter substituído a parte superior em vidro.
Evite impactos com os recipientes, a superficie de vidro vitrocerámica é muito resistente, mas não é no entanto inquebravel.
Não colocar uma tampa quente em contacto direto com a sua placá de cozinha. Um efeito de «ventosa» poderia deteriorar a superficie vitrocerâmica. Evite as fricções de recipientes que podem com o tempo provocar uma degradação da decoração da superficie vitrocerâmica.
Para a cozedura, nunca utilize folhas de papel de alúnbio. Nunca coloque produits embalados com alúnbio, ou em bandejas de alúnbio, sobre a sua placá de cozedura. O alúnbio fundiria e deterioraria definitivement o seu aparecido de cozedura.
Não guarde no molev situado sob a sua plac de cozedura os seuis produits de limpeza ou produits inflamáveis.
Se o cabo de alimentação eletrica estiver deteriorado, deve ser substituído pelo fabricante, pelo seuServiço Pós-Venda ou por pessoas de qualificação similar, para fazer um perigo.
Certifique-se de que o cabo de
alimentação de qualquer aparelho eletrico, ligado à proximidade da placá de cozinha, não está em contacto com as zonas de cozedura.
Nunca utilize limpadores a vapor para a conservação da sua plac. Este aparecido não se destina a serosto em functimento atraves de um dispositivo de temporização externo ou de umsystema de commando à distência separado.
ADVERTÉNCIA: Utilize uniquamente proteções de placas acontecidas pelo fabricante do aparecido de cozedura, referenciadas noignon de utilizes como tendo sido adaptadas ou incorporadas no aparecido. A utilização de proteções não apropriadas pode provocar acidentes.
1.1 REMOÇÃO DA EMBALAGEM
Para um uso futuro, retire todos os elementos de proteção. Verifique e respeite as caracteristicas do aparecido que figuram na placar informativa.
Queira anotar nos quadros abaixo as referencia de service e de tipo norma que figuram esta plac.
1.2 ENCASTRAMENTO NA BANCADA
Verifique que as entradas e saidas de ar estao efetivamente livres (1.2.1).
Para um encastramento padrão, referir-se aos esquemas A, C ou E.
Para um encastramento nivelado, referir-se aos esquemas B, D ou E.
Tenha em conta as indentações relativas às dimensoes de encastramento (em milimetros) da bancada destinada a receber a placá de cozinha (1.2.2). Cole a junta de estanqueidade em toda a volta da placá (1.2.3), antes do encastramento. Verifique se o ar circula corretramente entre a parte de(fronte e a parte de trás da sua placá de cozinha.
Em caso de instalacao da placar de cozinha acima de uma gaveta (1.2.4) ou acima de umorno encastravel (1.2.5), respeite as dimensionalas indicadas nas ilustracoes para assegurar um saida de ar suficiente na fronte.
Se o seuorno estiver instalado sob a plac
de cozinha, os dispositivos de segurarça tírmica da placā podem limitar a suautilizaçãosimultânea com a do forno em modo de pirôise,visualizaçãodorowningo“F7”naszonasdecommando..Se isso acontecer,comendamosque,auntea zona de ventilação da placádecozinha,efetuandoumaaberturana parte lateraldo movel(8cmx5cm).
1.3 LIGAÇAO ELETRICA
Estas placas devem ser ligadas à redeétrica através de um dispositivo de corte omnipolar em conformidade com as regras de instalação em vigor. Um dispositivo de desligamento deve estar incorporado na canalização fixa.
Identifique o tipo de cabo da sua plac de cozinha, segundo o numero de fios e as cores:
- Cabo de 3 fios (1.3.1):
a) verde-amarelo, b) azul, c) castanho.
- Cabo de 5 fios (1.3.2 e 1.3.3):
a) verde-amarelo, b) azul, c) castanho,
À colocação sob tensão da sua placá de cozinha, ou antes um corte prolongado da corrente, um Código aparece no teclado de commando (esta indicação está reservada, eventualmente, ao seu Serviço Pós-Venda, o Utilizador da placá não o deve ter em conta).
Identifique o tipo da sua plac de cozinha a a
b C d e f g h i j
comparando o número e a disposicao dos focos, assim como o tipo de teclado do seu aparelho, com as ilustracoes e a placar informativa.
3.1 SELECTIONDO RECIPIENTE
Os recipientes com o símbolo são compatíveis com a indução.
Sugerimos que escolha recipientes com fundo espesso e plano. O calor sera
melhor distribuído e a cozedura mais homógena.
Conselho de economia de energia
Cozinhar com uma tampa bem ajustada economiza energia. Se utilizes uma tampa devidro, poderá controlar perfeitamente a cozedura.
3.2 SELECTION DO FOCO
Seleciono o foco adaptado à dimensão do fundo do seu recipiente (verabela). Se a base do recipiente for demasiado pequena, o indicator de potência torna-se intermitente e o foco não funciona, mesmo que o material do recipiente sera compatível com a indução.
| Diàmetro do foco | Modelo deplaça | Potência max. do foco (Watt) | Diàmetro doundo do recipientete |
| 16 cm | a-b-d-e-f | 2000 | 10 a 18 cm |
| g | 2200 | ||
| 18 cm | b-c-d-f-ij | 2800 | 11 a 22 cm |
| 21 cm | a-b-d-e-g-fi-j | 3100 | 12 a 24 cm |
| 28 cm | a-c-e | 4000 | 15 a 32 cm |
| Duozone | c-d | 3600 | Oval, peixeira |
| HoriZone | g-h-j | 4000 | 18 cm, oval, peixeira |
| 1/2 zone | c-d g-h-j | 2800 | 11 a 22 cm |
Quando utiliser a potência maior (Boost) em多人icos focos ao mesmo tempo, procure privilegar o melhor posicionalmente dos seu.
recipientes conforme o Modelo da sua plac,
como indicaçao nas ilustracoes (3.2.1 - 3.2.2 - 3.2.3 - 3.2.4 - 3.2.5).
= positionalamento recomendado.
= positionalamento a evitar.
Evitará assim uma limitação automática da potência num dos focos se o posicionamento não for muito bom.
4.1 LIGACAO - DESLIGAMENTO Ligação
Prima a tecla ligaçao/desligamento (4.1.1) e depoisa a tecla para selecionar o foco desejado (4.1.2).
Um 0 aparece e um bip indica que a zona está acesa. PodeOOTAOajustarapotenciadesejada para ofoço selecionado. Se não selectionar uma potência, a zona de cozedura desliga-se automaticamente.
Desligamento de una zona:
Premir longamente a tecla correspondente ao foco desejado. Um bip longo é emitido e o visor apaga-se, ou o símbolo "H" (calor residual) aparece.
Desligamento geral:
Prima longamente a tecla ligation/ desligamento ①. Um bip longo é emitido e o visor apaga-se, ou o símbolo "H" (calor residual) aparece.
4.2 AJUSTE DA POTÊNCIA
Prima a tecla + ou - paraaabustar o nivel de potencia de 1 a 9 (4.2.1).
Durante a colocação em funciona, pode
passar diretamente para a potência "9" premindo a tecla -.
Pre-seLECTION DE POTÊNCIAS: (consoante o)...
modelo)
2 teclas está à sua disposicao para aceder diretamente a nveis de potencia preestabelecidos:
= Cozedura lenta (corresponde a potencia 4)
BOOST = potência Tmaxa (4.2.2)
DUOZONE: C-d
Uma pressao simultanea nas 2 teclas e permite ativar simultaneamente os focos da fronte e deTRSdo «duozone》(4.2.3).o*simbolo visualazo.Oajuste da potencia e do temporizadore efetuado nos comandos do foco traseiro esquerdo, como para um foco normal.Oajuste do foco dianteirotica inativo. Para desatavar a funcao "duozone", premir a tecla ou
HORIZONE:
Uma pressao simultanea nas 2 teclas e permite ativar simultaneamente os focos darente e deTRSdo Horizone"4.2.4).o symbolo évisualizzato.Oajuste da potenciae do temporizador e efetuado nos comandos do foco traseiro, como para um foco normal. O ajuste do foco dianteirotica inativo.
Para desativar a funcao "Horizone", premir atecla ou.
Cada zona de cozedura possui um temporizador proprietary, ajustavel a 99 horas. Este pode sercisionado se a respeciva zona de aquecidonto estiver em funciona.
Prima a tecla do foco selectionado, um punto luminoso aparece a direita (4.3.1) (consoante o Modelo).
O ajuste é efetuado por pressão de + ou -. É possível aceder diretamente a 99 horas premindo desde o inicia to tecla-(4.3.2).
No final da cozedura, a visualização indica 0 e um sinal sonoro é emitido durante circa de 20 s. Para o desativar, prima uma teça qualquer de commando da zona de aquecimento em question.
Para parar o temporizador manualmente, prima ao mesmo tempo e longamente as teclas ^+ e - ou voltte ao 0 com a tecla -. Uma pressao em
permite consultar o tempo restante.
4.4 SEGURANÇA DAS CRIANÇAS
A plac de cozinha possui umsystema de segurarca para crianças que bloqueia os comandos quando esta está parada ou em等功能amento. Por razoes de segurarca,so a tecla ① está sempre ativa e permite o corte das zonas de aquecimento,mesmo quando bloqueadas.
Bloqueio:
Prima a tecla 1 até que o símbolo de bloqueio b l a aparaça e um bip confirmne a sua manobra (4.4).
A visualização das zonas de cozedura em aconteamento indica então
alternadamente a potência e o síbolo de bloqueio.
Desbloqueio:
Prima a tecla até que o*símbolo de bloqueio bIe desapareça e um bip confirma a sua manobra (4.4).
Função CLEAN LOCK:
A funcão Clean Lock permite obloqueio temporário da placar duarte a limpeza.
Para ativar a funcão Clean Lock, prima brevamente a tecla 1 , um bip é emitido e o símbolo bloc fica intermitente. Após cerca de 1 min, obloqueio é automaticamente desativado. É emitido um bip duplo e o símbolo bloc desaparece. Pode desatavar a funcão Clean Lock a qualquer momento por uma pressão prolongada na tecla 1 .
4.5 Funcao Recall- (tecla
Esta funcao permite
visualizar os últimos ajustes "potência e temporizador" de todos os focos apagados desde ha menos de 3 horas.
Para utiliser esta funcao, a placarve estar desbloqueada, prima a tecla Ligação/ Desligamento, e efetue uma pressao breve na tecla
Quando a placar funcirar, a funcao permite de recuperar os ajustes de potencia e temporizardo ou dos) foco(s) apagado(s) ha menos de 30 segundos.
4.6 SEGURANÇA E RECOMENDAQÉS Calor residual:
O*simbolo "H"aparece durante este periodo (4.6.1).
Evite então tocar nas zonas em quistão.
Cada zona de aquecimento está equipada com um sensor de segurar que controla a temperatura do fundo do recipiente. Em caso de esquecido de um recipiente vazio numa zona de aquecimento acesa, a placar reduz automaticamente a potência e limita assim os riscos de deterioração.
Proteção em caso de derrame:
Uma visualização especial (simpilo ), um sinal sonoro (consoante o Modelo), seguido do desligamento da placà poder ser ativados nos seguintes casos:
- Derrame recobrindo as teclas (4.6.2).
- Pano molhado colocado em cima das teclas.
- Objeto metalico colocado em cima das teclas (4.6.3).
Retirar o 'objeto ou limpar eocular as teclas, e relançar a cozedura.
Auto-stop:
A sua placá de cozinha está equipada com a segurarça Auto-Stop, que deslga automaticamente toda zona de aquecimento que tenha permancido acesa durante um tempo excessivo (compreendido entre 1 e 10 horas segundo a potência realizada).
Se esta segurarca for ativada, o corte da zona de aquecimento é assinalado pela visualização "AS" na zona de commando e um sinal sonoro é emitido durante circa de 2关键时刻. Para o desativar, basta premir uma tecla qualquer.
Sons semelhantes aos do mecanismo de um relogio pode se produzir.
Estes ruidos ocorrem quando a placé está em funcaoamento. Desaparecem ou diminuem em funcao da configuraao de aquecimento. Silvos tambem poder aparecer segudo o modelo e a qualidade do seu recipiente. Os ruidos descritos são normals. Sao devidos a technologia da inducao e nao indicam nenhum problema.
Conselho de economia de energia
Para toda cozedura com o grill ou com um recipiente vazio, aconselhamos não utilizar a
5
Para sujidade ligeira, utilize um esfregão. Deve molhar bem a zona a limpar com água quente ecedeisocar (5).
Para una acumulación de sujidades recozidas, transbordo de acúcar, utilize um esfregação e/ou um raspador especial para vidro. Deve molhar bem a zona a limpar com água quente, utilizes um raspador especial para vidros para desbastar, acabar com um esfregação e secar.
Para aureolas e restos de calcário, aplicar vinagre de vinho brando quente sobre a sujidade,deer atuar e secar com um pano macio.
Para colorações metálicas brillantes ou uma manutenção semanal, utilizes um produto especial para vitrocerâmina.
Nota importante: não utilizes por nopem esfregoes abrasivos. Privilegiar os cremes e os esfregoes especials para loça delicada.
6
?
6.1 NA COLORação EM FUNCIONAMENTO:
-Constata que aparece uma indicação luminosa. É normal. Desaparecerá(before de 30 segundos.
-A sua instalacao dispara ou referencia apenas umazo da plac.A ligacao da sua placasta de defeituosa.Verifique a sua conformidade (ver capitulo sobre a ligacao 1.3).
-A placab liberta um odor nas primeiras cozeduras. O aparelho é novo. Aqueça cada zona durante meia hora com uma caçarola cheia de agua.
6.2 NA LIGACAO:
A placanãofunciona eosindicadores luminosodto teclado estaoapagados.
O aparelho não tem alimentação de energia.
A alimentação ou a ligação está defeituosas.
Inspecione os Fuseis e o disjunto eletrico.
-
A placanãofunciona e apareceoutramensagem.O circuitoeletronicopao funcajbem.Ligue para o service de assistencia posvenda.
-
A placarãofunciona,apareceosimbolo .Desative a seguranca para crianças (ver capitulo sobre a ligaçao 4.4).
- Código de avaria F9: tensão inferior a 170 V
- Código de avaria F0: temperatura inferior a 5^
6.3 DURANTE A UTILIZACHO:
- A plac para de funciona, o síbolo - aparece e é emitido um sinal sonoro.
Se houve um transbordo, ou se um objeto tapa o teclado de comandos. Limpe ou retire o objeto e volta a iniciar a cozedura.
- É indicado o Código F7.
Os circuitos eletronicos aqueceram. Verifique o arejamento da plac (ver capitulo sobre o encastramento 1.2).
O recipiente utilizes não é compatível com a indução ou o tamanho não é adaptado ao fico de cozedura (ver capítulo 3).
- Os recipientes fazem barulho e a sua plac emite um «clique» durante a cozedura (ver capitulo de Seguranca e Recomendações 4.5).
É normal, com um determinado tipo de recipiente. Deve-se à passagem de energia daplaça na direção do recipiente.
- A ventilação continua a funcionar(beforea paragem da sua plac.
E normal. Isto permite o arrefecimento da parte eletrónica.
- No caso de avaria persistente.
Desligue a placar窗外 1 minuto. Se o fenomeno persistir, contacte o service de assistencia pos-venda.
