Tipo de produto	Caixa acústica coluna (floorstanding) com tecnologia Dolby Atmos integrada
Marca	Klipsch
Modelo	HIFIR-605FA
Impedância nominal	8 ohms
Sensibilidade	96 dB (2.83V/1m)
Potência do amplificador recomendada	100 W RMS (máximo 200 W)
Resposta em frequência	38 Hz – 24 kHz ±3 dB
Dimensões (A x L x P)	900 x 200 x 300 mm (aproximadamente)
Peso (por caixa)	14 kg (aproximadamente)
Tecnologia Dolby Atmos	Alto-falante orientado para cima para efeitos verticais
Terminais de conexão	Pares duplos de terminais (bi-fiação possível) com jumper metálico
Alto-falantes	Tweeter com corneta de alumínio, woofer cônico de cobre
Grades	Grades frontais removíveis, grades surround fixas
Posicionamento recomendado	Distância entre caixas: 1,8 a 4,6 m; distância às paredes: pelo menos 61 cm
Manutenção	Remoção ocasional de poeira com um pano macio; não utilizar produtos abrasivos
Segurança	Evitar volume excessivo prolongado (risco de danos auditivos e às caixas)
Garantia	Registro online recomendado em klipsch.com/register
Acessórios incluídos	Pés, manual de utilização
Utilização	Caixa principal esquerda/direita, canal central ou surround (conforme configuração)

Perguntas frequentes - HIFIR-605FA KLIPSCH

Como posicionar as caixas acústicas HIFIR-605FA para um som ideal?

Posicione as caixas principais a 1,8–4,6 m uma da outra e a pelo menos 61 cm das paredes. Ajuste o ângulo para melhorar o estéreo. A posição de audição deve estar de 1 a 1,5 vezes a distância entre as caixas. Para Dolby Atmos, certifique-se de que não há obstáculos acima.

Que tipo de amplificador é recomendado para essas caixas?

As caixas Klipsch são muito eficientes (8 ohms) e funcionam com a maioria dos amplificadores. Uma potência de 100 W RMS por canal é recomendada. Evite sobrecarregar o amplificador para não danificar as caixas.

Como conectar as caixas ao amplificador?

Use um cabo de caixa de pelo menos 1,3 mm² (16 AWG). Conecte o terminal positivo (+) vermelho da caixa esquerda ao terminal positivo do canal esquerdo do amplificador, e o terminal negativo (-) preto ao terminal negativo. Repita para cada caixa. Não remova o jumper metálico nos terminais duplos.

Posso bi-cablar ou bi-amplificar essas caixas?

Sim, a caixa possui dois pares de terminais de conexão. Para bi-cablagem, remova o jumper e conecte dois conjuntos de cabos distintos do amplificador (requer um amplificador compatível). Consulte o manual do seu amplificador para mais instruções.

Como integrar Dolby Atmos com essas caixas?

A caixa HIFIR-605FA integra um alto-falante orientado para cima que reflete o som no teto para criar efeitos verticais. Certifique-se de usar um receptor AV compatível com Dolby Atmos e configurar os canais apropriados.

Como fazer a manutenção e limpeza das caixas?

Remova o pó ocasionalmente com um pano macio e seco. Nunca use produtos de limpeza abrasivos, solventes ou detergentes agressivos. As grades podem ser limpas com a escova de um aspirador de pó.

Quais são as precauções de segurança a serem seguidas?

Evite tocar em volume muito alto por longos períodos para prevenir danos auditivos e sobrecarga do amplificador. Certifique-se de que os cabos não provoquem curto-circuito. Não remova os jumpers internos.

Posso usar essas caixas como caixas surround?

Sim, mas elas são principalmente projetadas como caixas principais. Para surround, coloque-as a cerca de 60 cm acima da posição de audição, nas paredes laterais ou traseiras. As grades das caixas surround são fixas.

Como registrar meu produto Klipsch?

Registre seu produto online em www.klipsch.com/register. Isso o mantém informado sobre novidades e promoções, mas não é necessário para a garantia. Guarde seu recibo para qualquer reclamação.

O que fazer se uma caixa não funcionar corretamente?

Verifique as conexões: certifique-se de que os terminais estão bem apertados e que os cabos não tocam em outros terminais. Verifique as configurações do amplificador e o volume. Se o problema persistir, entre em contato com seu revendedor.

MANUAL DE UTILIZADOR HIFIR-605FA KLIPSCH

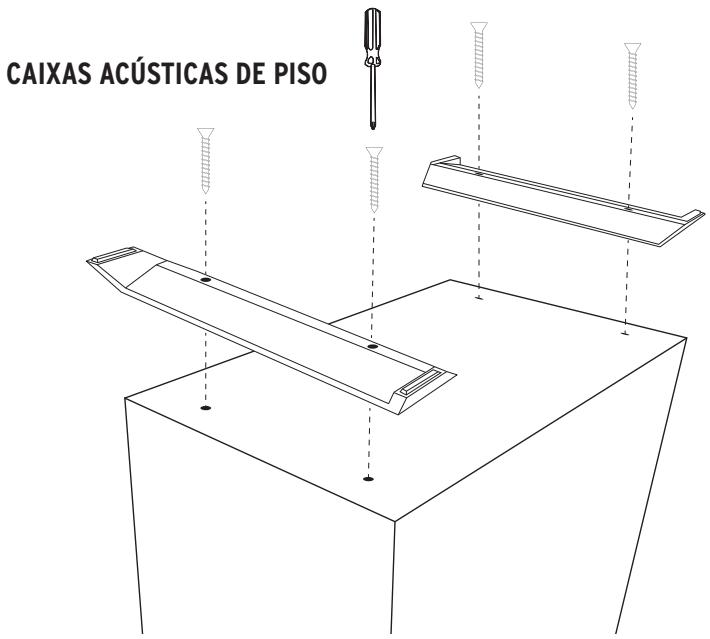

Algumas caixas acústicas Klipsch® tém bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

POSICIONAMENTO NO AMBIENTE

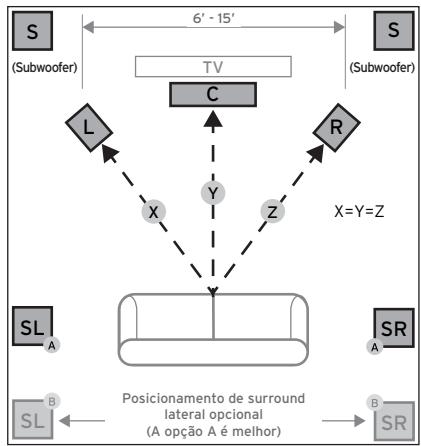

Caixas acústicas direita e esquerda do canal principal - Para maior desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distência entre si e no menor 61 cm afastadas das paredes laterais e traseira. Elas también podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posão de audição deve ser aproximately uma a uma vez e meia a distência queSeparated as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas do canal central - As caixas acústicas do canal central foram projetadas para reproducirDSLagos e sons primários de modo que pareçam se originar daanela de video. Devem, portanto, ser posicionadas o mais proxiesposível daanela, de preferência diretamente em cima ou embaixo daanela.Consulte as figuras 1,2 e 3.Elas ilustram aspectos da conexão e posicionalmente das unidas.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximately 60 cm acima da posicao Occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posicao Occupada pelo ouvinte. Outra opção é uma parede atrás da posicao Occupada pelo ouvinte. A posicao final das caixas acústicas surround depende das characteristicas do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosera proporcionada por muitas das technologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

CONEXão

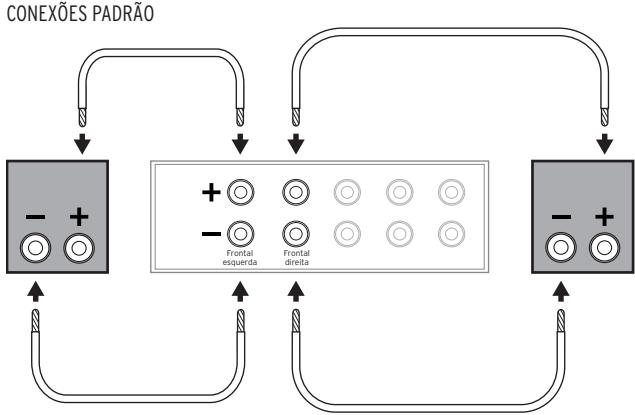

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais propriados no amplífador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque emMASTER um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos connectados por uma tira metaílica. Não remove a tira metaílica ou as caixas acústicas não funciona corretemente. Mantenha a tira no lugar e connecte o cabo de caixa acústica no Conjunto superior dos terminais de conexão. É possível connectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplífador - As caixas acústicas Klipsch são altamente eficientes e Functionação bem com uma grande variedade de amplificadores. Todais as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até a vezes muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajurar o controle de volume. Um volume ajustado a um[nível muito alto por longos periodos de tempo pode causar danos permanentes à audição. Usar o amplífador com[nível excessivo de potência también pode danIFICAR as caixas acústicas. Consulte o revendedor para confirmar se o amplífadorutilizando é a melhor opçao para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

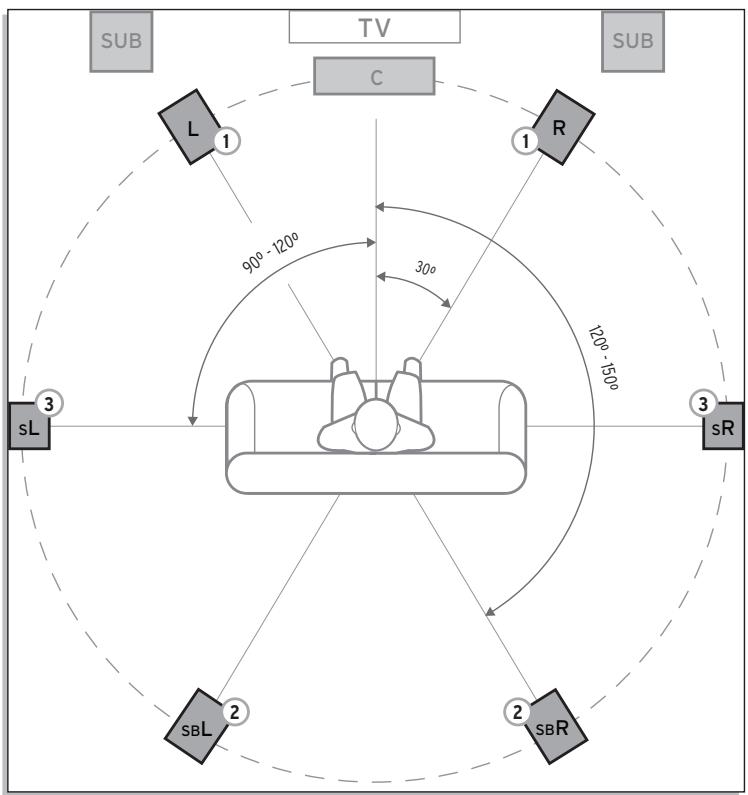

FIGURA 1
POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

FIGURA 3

CUIDADO!

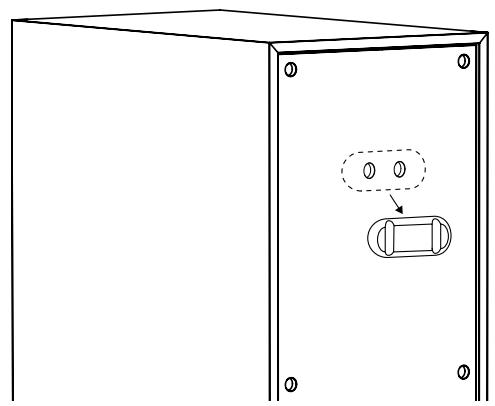

Não use o orifico em forma de fechadura para instalaçao no tefo!

Parafudos deckeça chata paramadeira no 10 ou 12 de 63 a 76 mm de comprimento Montar na viga de parede ou usarbuchas -deixar 64mm expositos

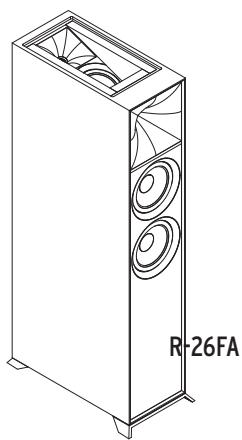

REFERENCE COM TECNOLOGIA DOLBY ATMOS®

R-14SA

OBRIGATORIO

SECUNDARIO

OPCIONAL

POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

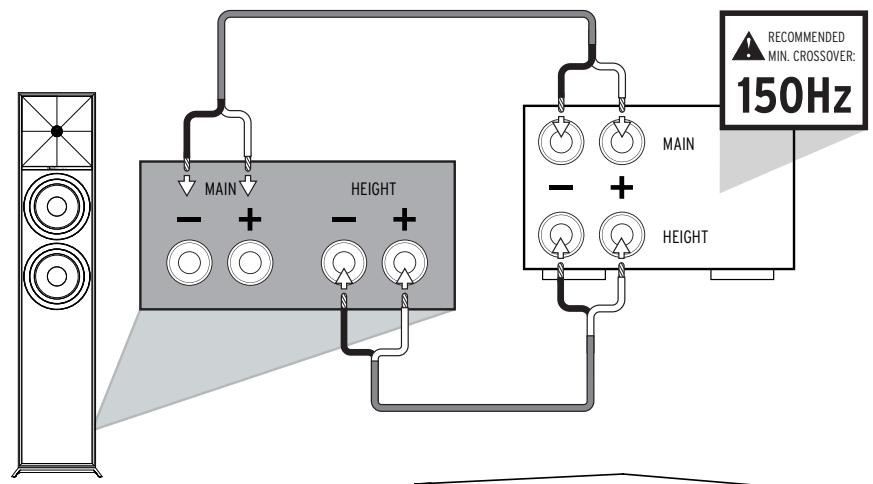

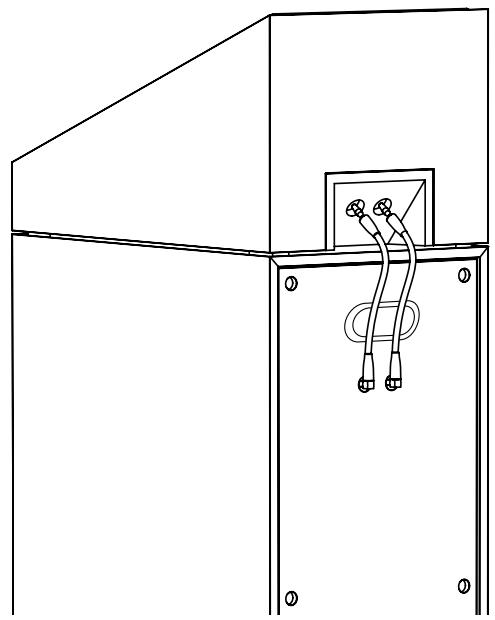

CONEXão DE CANAL DE ELEVação DOLBY ATMOS®

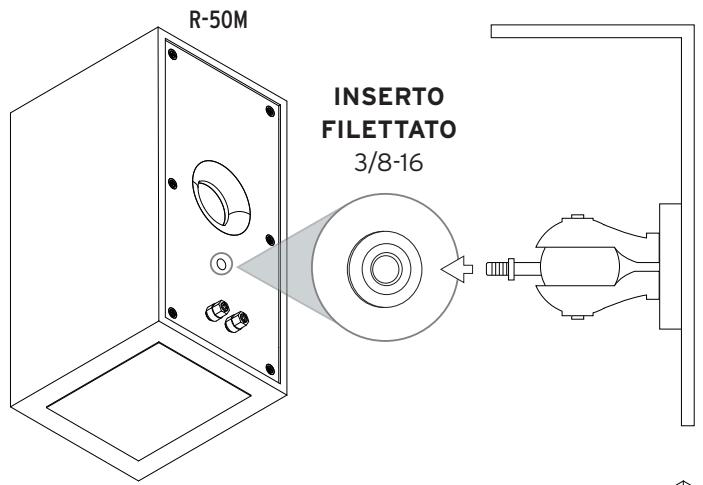

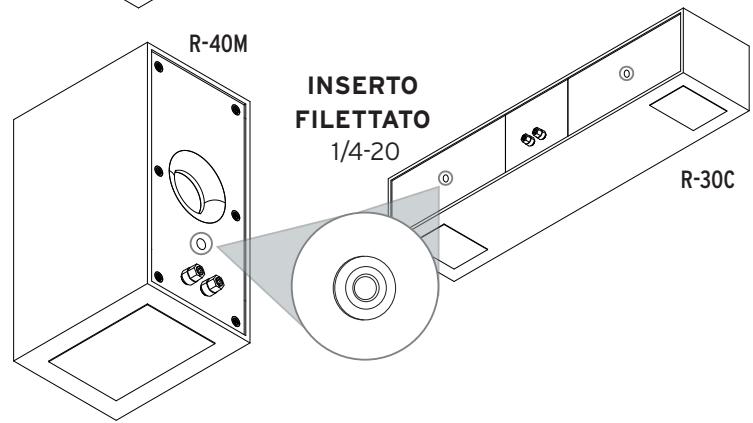

MONTAGGIO A PARETE

CUIDADO E LIMPEZA

Ocioado das caixas acuisticso requer a remoçao periodica do pó acumulo nas superficies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produito on-line no site www.klipsch.com/register.

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoas não serao vendidas a terreiros.
• As informações solicitadas para registrar do produit não são usadas para fins de garantia.

Garde una cóopia danota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

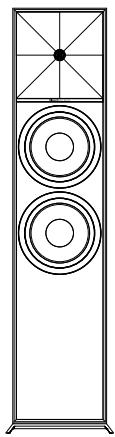

参考系列扬声器
