HIFIR-605FA - Lautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Standlautsprecher (Floorstanding) mit integrierter Dolby Atmos-Technologie
Marke	Klipsch
Modell	HIFIR-605FA
Nennimpedanz	8 Ohm
Empfindlichkeit	96 dB (2,83V/1m)
Empfohlene Verstärkerleistung	100 W RMS (maximal 200 W)
Frequenzgang	38 Hz – 24 kHz ±3 dB
Abmessungen (H x B x T)	900 x 200 x 300 mm (ca.)
Gewicht (pro Lautsprecher)	14 kg (ca.)
Dolby Atmos-Technologie	Nach oben gerichteter Lautsprecher für vertikale Effekte
Anschlussklemmen	Doppelte Anschlussklemmen (Bi-Wiring möglich) mit metallischer Brücke
Lautsprecher	Aluminium-Hornhochtöner, Kupfer-Kegelwoofer
Gitter	Abnehmbare Frontgitter, feste Surroundgitter
Empfohlene Aufstellung	Abstand zwischen den Lautsprechern: 1,8 bis 4,6 m; Abstand zu Wänden: mindestens 61 cm
Pflege	Gelegentliche Staubreinigung mit einem weichen Tuch; keine Scheuermittel verwenden
Sicherheit	Vermeiden Sie langanhaltende übermäßige Lautstärke (Risiko von Gehör- und Lautsprecherschäden)
Garantie	Online-Registrierung empfohlen auf klipsch.com/register
Im Lieferumfang enthaltenes Zubehör	Füße, Bedienungsanleitung
Verwendung	Hauptlautsprecher links/rechts, Mittellautsprecher oder Surround (je nach Konfiguration)

Häufig gestellte Fragen - HIFIR-605FA KLIPSCH

Wie positioniert man die HIFIR-605FA-Lautsprecher für optimalen Klang?

Platzieren Sie die Hauptlautsprecher 1,8–4,6 m voneinander entfernt und mindestens 61 cm von den Wänden. Passen Sie den Winkel an, um die Stereoqualität zu verbessern. Die Hörposition sollte das 1- bis 1,5-fache des Abstands zwischen den Lautsprechern betragen. Stellen Sie bei Dolby Atmos sicher, dass sich kein Hindernis über den Lautsprechern befindet.

Welcher Verstärkertyp wird für diese Lautsprecher empfohlen?

Die Klipsch-Lautsprecher sind sehr effizient (8 Ohm) und funktionieren mit den meisten Verstärkern. Eine Leistung von 100 W RMS pro Kanal wird empfohlen. Vermeiden Sie eine Überlastung des Verstärkers, um Schäden an den Lautsprechern zu vermeiden.

Wie schließt man die Lautsprecher an den Verstärker an?

Verwenden Sie ein Lautsprecherkabel mit mindestens 1,3 mm² (16 AWG). Verbinden Sie die rote Plusklemme (+) des linken Lautsprechers mit der Plusklemme des linken Kanals am Verstärker und die schwarze Minusklemme (-) mit der Minusklemme. Wiederholen Sie dies für jeden Lautsprecher. Entfernen Sie nicht die metallische Brücke an den doppelten Klemmen.

Kann ich diese Lautsprecher bi-wiren oder bi-ampen?

Ja, der Lautsprecher hat zwei Paar Anschlussklemmen. Entfernen Sie für Bi-Wiring die Brücke und schließen Sie zwei separate Kabelsätze vom Verstärker an (erfordert einen kompatiblen Verstärker). Weitere Anweisungen finden Sie im Handbuch Ihres Verstärkers.

Wie integriere ich Dolby Atmos mit diesen Lautsprechern?

Der HIFIR-605FA-Lautsprecher verfügt über einen nach oben gerichteten Lautsprecher, der den Schall von der Decke reflektiert, um vertikale Effekte zu erzeugen. Stellen Sie sicher, dass Sie einen Dolby Atmos-kompatiblen AV-Receiver verwenden und die entsprechenden Kanäle konfigurieren.

Wie pflege und reinige ich die Lautsprecher?

Stauben Sie gelegentlich mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Scheuermittel, Lösungsmittel oder aggressive Reinigungsmittel. Die Gitter können mit der Bürste eines Staubsaugers gereinigt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vermeiden Sie sehr laute Wiedergabe über längere Zeiträume, um Gehörschäden und eine Überlastung des Verstärkers zu verhindern. Stellen Sie sicher, dass die Kabel keinen Kurzschluss verursachen. Entfernen Sie nicht die internen Brücken.

Kann ich diese Lautsprecher als Surround-Lautsprecher verwenden?

Ja, aber sie sind hauptsächlich als Hauptlautsprecher konzipiert. Für Surround platzieren Sie sie etwa 60 cm über der Hörposition an den Seiten- oder Rückwänden. Die Gitter der Surround-Lautsprecher sind fest.

Wie registriere ich mein Klipsch-Produkt?

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register. So bleiben Sie über Neuigkeiten und Aktionen informiert, ist jedoch nicht für die Garantie erforderlich. Bewahren Sie Ihren Kaufbeleg für etwaige Ansprüche auf.

Was tun, wenn ein Lautsprecher nicht richtig funktioniert?

Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass die Klemmen fest angezogen sind und die Kabel keine anderen Klemmen berühren. Kontrollieren Sie die Verstärkereinstellungen und die Lautstärke. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG HIFIR-605FA KLIPSCH

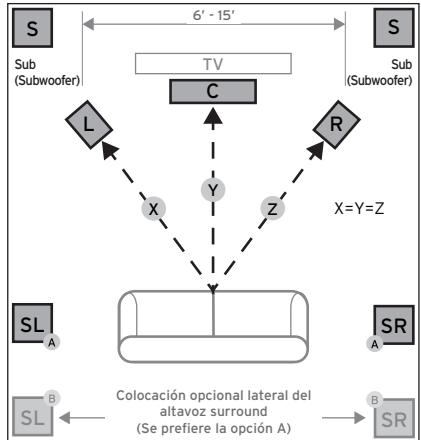

FIGURA 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

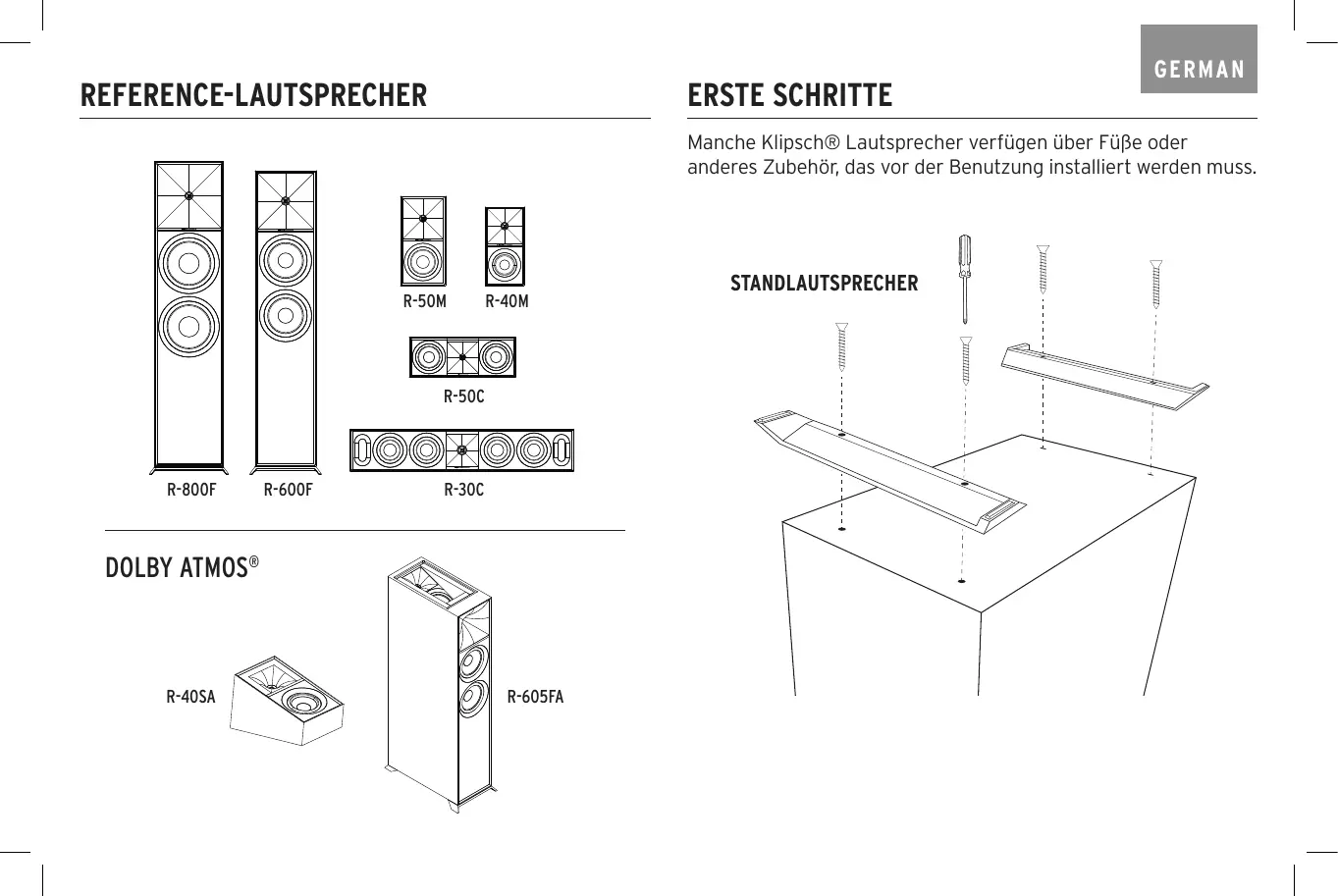

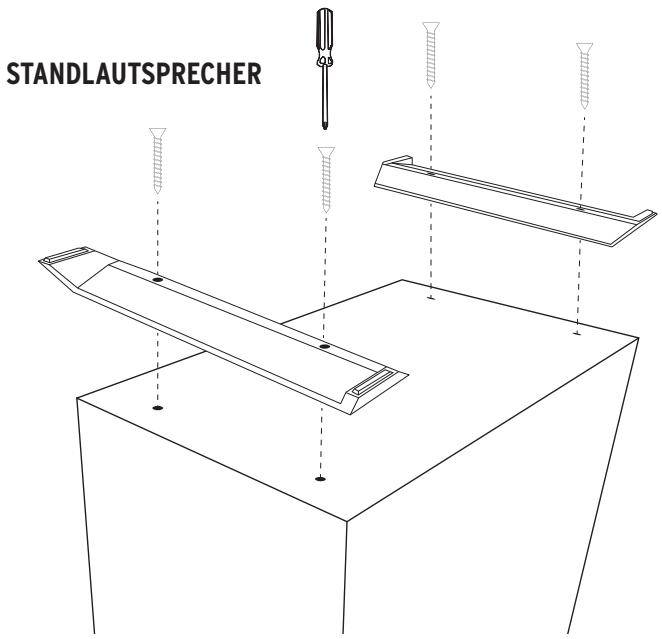

Manche Klipsch® Lautspricher verfügen über Fuße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

AUFSTELLUNG IM RAUM

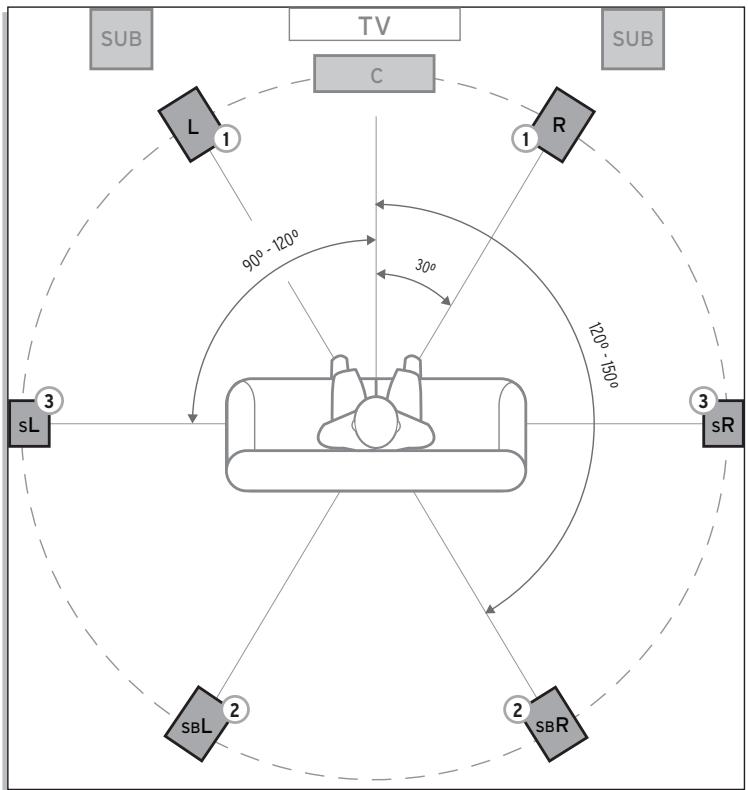

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeihlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollen Sie sie eventuell etwas nachinnen austrichten. Der Abstand der Hörpositionen solle etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Laufsprecher sollen den deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollenen ungebärn 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollenen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Laufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ohnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Laufsprechergrills der Surround-Laufsprecher nicht abnehmbar sind.

ANSCHLUSSE

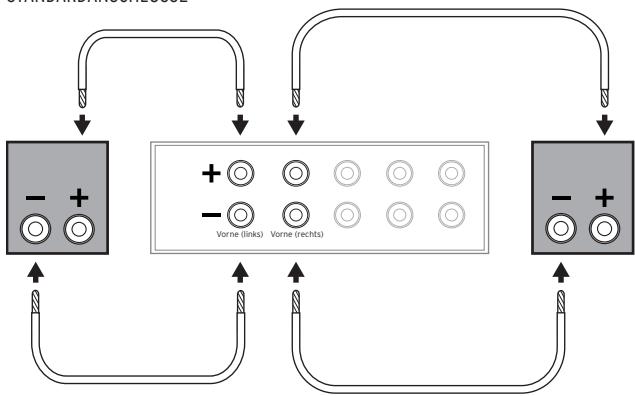

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie diese Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entspruchenden Verständerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschüsse andere Klemmen berührt, daß einen Kurzschluss hervorrufen und ihre Geräte beschädigen können.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten ihre Lautsprecher nicht mehr richtig Funktionieren. Lassen Sie den Streifen an Ort und Stelle und schlieben Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkerforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verständern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßig Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verständern kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verständer für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

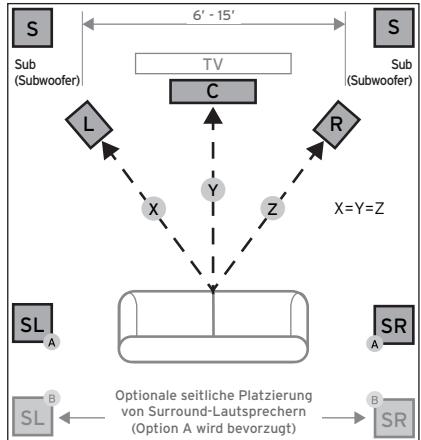

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ABBILDUNG 3

STANDARDDANSCHL USSE

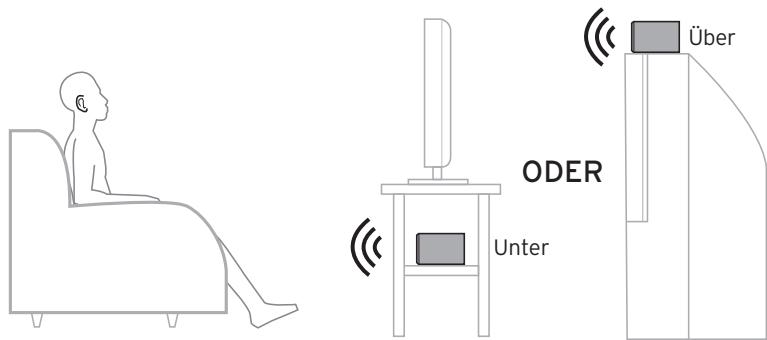

ABBILDUNG 2

CENTER-KANAL

ABBILDUNG 4

WANDBEFASTIGUNG VON SURROUND- LAUTSPRECHERN

VORSICHT!

Verwenden sie das Befestigungssloch nicht zur Deckemontage!

Nr. 10 oder Nr. 12

2,5- bis 3-Zoll Flachkopf-Holzschauben

In Ständerprofil befestigen oder Dubel

verwenden - etwa 6 mm hervorstehen 参数

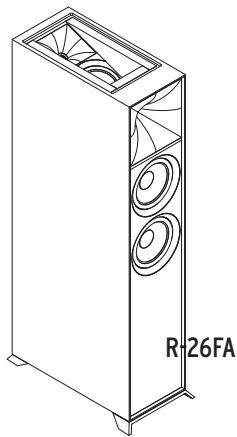

REFERENCE MIT DOLBY ATMOS® TECHNOLOGIE

R-14SA

L

SBL

SBR

3K

NOTWENDIG

SEKUNDÄR

OPTIONAL

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

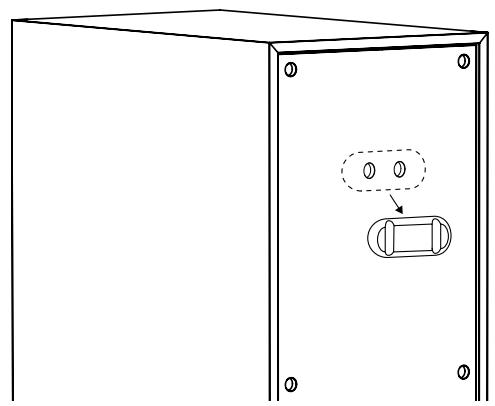

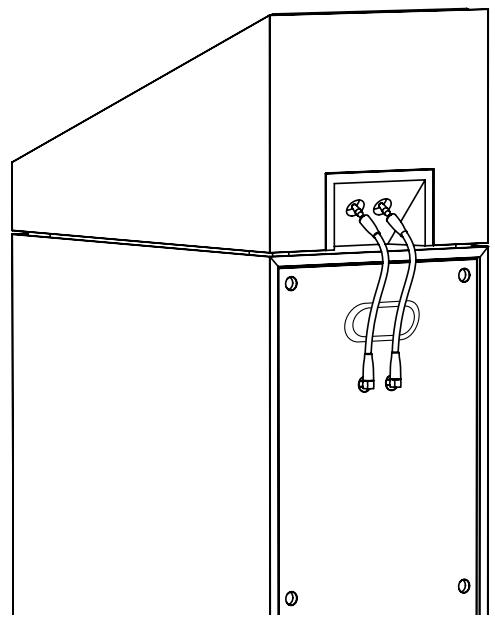

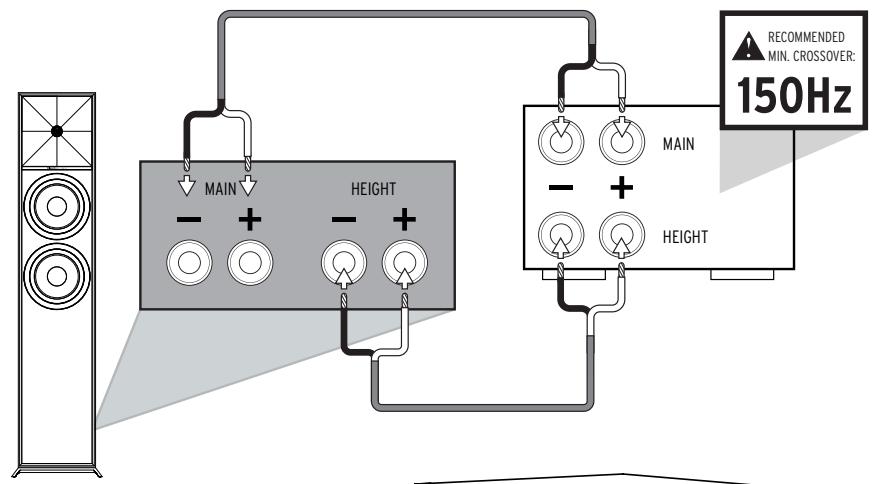

ANSCHLUSS FÜR DOLBY ATMOS® ELEVATION-KANAL

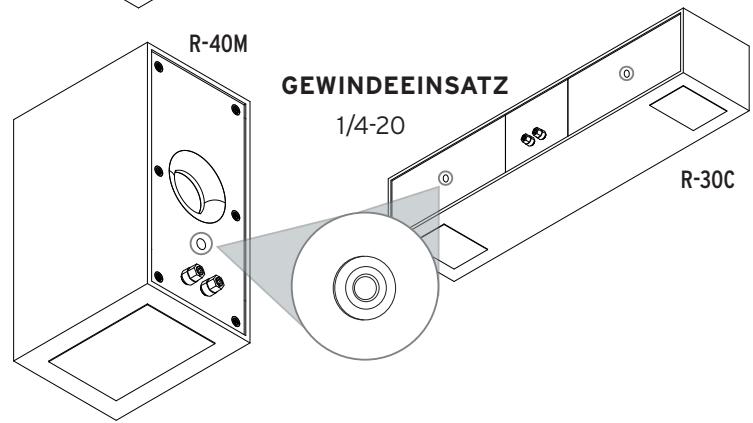

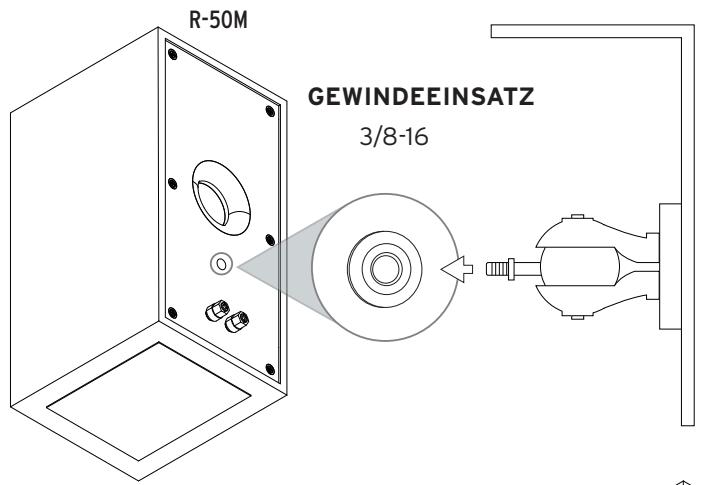

WANDBEFESTIGUNG

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch..., behmen zu konnen.

ALTOPARLANTI REFERENCE

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

DOLBY ATMOS®

R-40SA

R-605FA

OPERAZIONI PRELIMINARI
