产品类型	落地式音箱，内置Dolby Atmos技术
品牌	Klipsch
型号	HIFIR-605FA
标称阻抗	8欧姆
灵敏度	96 dB (2.83V/1m)
推荐功放功率	100 W RMS (最大200 W)
频率响应	38 Hz – 24 kHz ±3 dB
尺寸（高 x 宽 x 深）	900 x 200 x 300 mm（约）
重量（每只音箱）	14 kg（约）
Dolby Atmos技术	向上发声的扬声器，实现垂直声效
连接端子	双接线柱（可双线分音），带金属跳线
扬声器	铝制号角高音，铜制锥盆低音
网罩	可拆卸前网罩，固定环绕网罩
推荐摆放位置	音箱间距：1.8-4.6米；距墙面：至少61厘米
保养	定期用软布除尘；请勿使用研磨性清洁剂
安全	避免长时间过高音量（可能导致听力损伤和音箱损坏）
保修	建议在klipsch.com/register在线注册
包含附件	脚钉，使用手册
用途	主左/右音箱，中置或环绕（视配置而定）

常见问题 - HIFIR-605FA KLIPSCH

如何为HIFIR-605FA音箱获得最佳音效而摆放？

主音箱间距1.8-4.6米，距墙面至少61厘米。调整角度以改善立体声。聆听位置应在音箱间距的1-1.5倍处。对于Dolby Atmos，确保上方无遮挡。

推荐使用哪种功放搭配这些音箱？

Klipsch音箱效率高（8欧姆），可与大多数功放配合。建议每声道100 W RMS功率。避免功放过载，以免损坏音箱。

如何将音箱连接到功放？

使用至少1.3 mm²（16 AWG）的音箱线。将左音箱的红色正极（+）端子连接到功放左声道正极，黑色负极（-）端子连接到负极。每只音箱重复此操作。请勿拆除双接线柱上的金属跳线。

我可以对这些音箱进行双线分音或双功放吗？

可以，音箱有两对接线端子。双线分音时，移除跳线，从功放连接两组独立的线缆（需兼容的功放）。请查阅功放说明书了解更多信息。

如何将这些音箱整合到Dolby Atmos系统中？

HIFIR-605FA音箱内置向上发声的扬声器，将声音反射到天花板以创造垂直声效。请确保使用支持Dolby Atmos的AV接收机，并配置相应的声道。

如何保养和清洁音箱？

定期用干软布除尘。切勿使用研磨性清洁剂、溶剂或强力洗涤剂。网罩可用吸尘器刷头清洁。

有哪些安全注意事项？

避免长时间极高音量播放，以防听力损伤和功放过载。确保线缆不会引起短路。请勿拆除内部跳线。

我可以将这些音箱用作环绕音箱吗？

可以，但它们主要设计为主音箱。作环绕用时，摆放在聆听位置上方约60厘米的侧墙或后墙。环绕音箱的网罩是固定的。

如何注册我的Klipsch产品？

在www.klipsch.com/register在线注册。您将获知新品和促销信息，但这不是保修的必要条件。请保留收据以便索赔。

如果音箱无法正常工作该怎么办？

检查连接：确保端子拧紧，线缆不接触其他端子。检查功放设置和音量。如果问题仍然存在，请联系您的经销商。

用户手册 HIFIR-605FA KLIPSCH

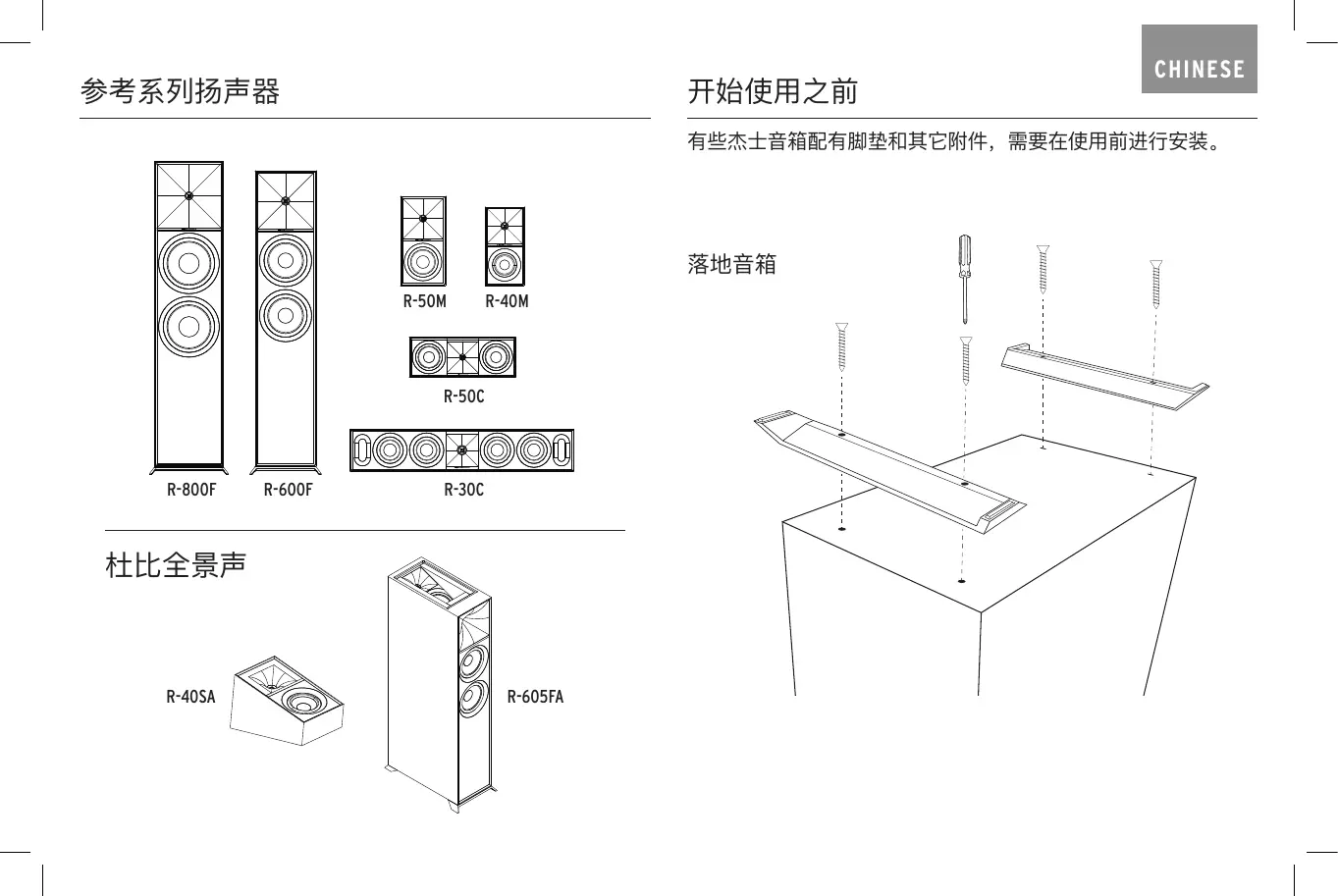

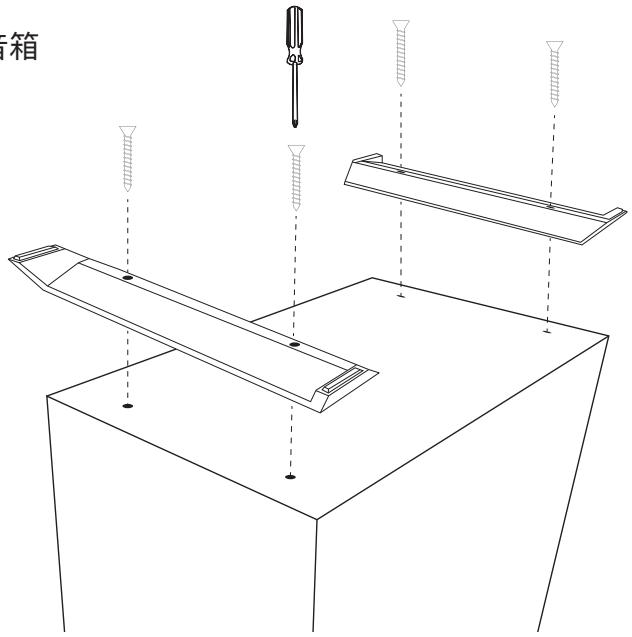

有些杰士音箱配有脚垫和其它附件，需要在使用前进行安装。

落地音箱

室内音箱的布放

左、右主声道音箱：为了获得最佳效果，杰士集团有限公司（KGI）建议您把音箱分开6到15英尺（1.8- 4.6米）放置。另外，音箱与后墙和侧墙的距离要保持至少24英寸（61厘米）。两个音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进行音箱连接和放置。

中声道音箱：根据设计，中声道音箱是为了再现对话和基本声音，并使这些声音听上去是来自视频画面的声音。因此中声道扬声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。请参考图1、图2和图3进行中声道音箱的连接和放置。

后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺(1.5-2.1米)。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环绕立体声音箱的面网是固定的，因此无法被取下。

电气连接

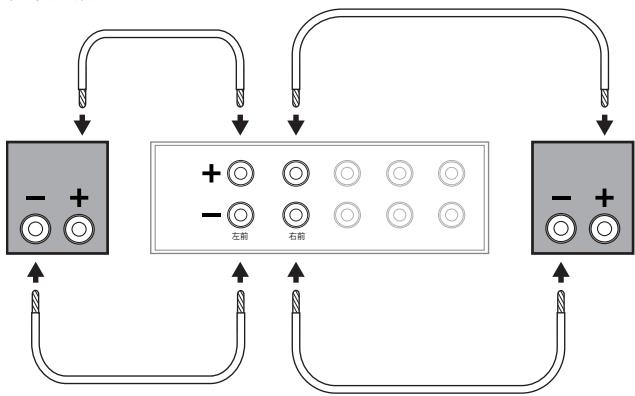

传统连接方式：请使用16号(16-gauge)或更粗的喇叭线，把左音箱的正极端子（红色端子）连接到放大器的左声道正极端子（红色端子），将左音箱的负极端子（黑色端子）连接到放大器的左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连接到相应的放大器声道上。请参考图3。每个端子连接上若有裸线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏设备。

有些杰士参考系列音箱配有双接线柱，该双接线柱用一个金属条连接。请不要取下该金属条，否则音箱无法正常工作。请把金属条保持在原位，把音箱线连接到接线柱的顶部连接件上。配有两套接线柱的音箱可以进行双线连接。请参阅接收器手册中的进一步说明。

对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量很大，而声音失真却很小。由于音箱能再现大音量，所以调整音量时请务请审慎行事。长期播放过大的音量可能会永久损害您的听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士音箱陪伴您一生。

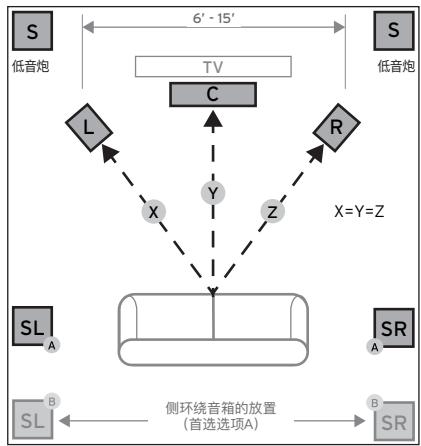

图1在聆听区域放置扬声器

图3 标准连接

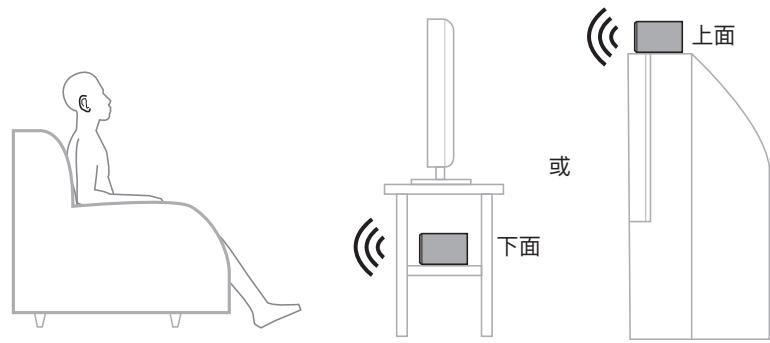

图2中间声道

图4墙面安装环绕音箱

注意！请勿使用栓孔进行吸顶式安装！请勿使用栓孔进行吸顶式安装！

10号或12号
2.5至3英寸盘头木螺丝
可固定在墙柱上或墙锚中。木螺丝应露出墙壁1/4英寸（0.6厘米）

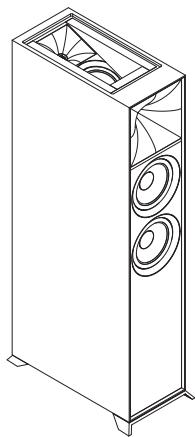

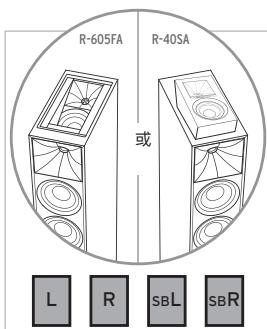

采用杜比全景声技术的参考系列扬声器

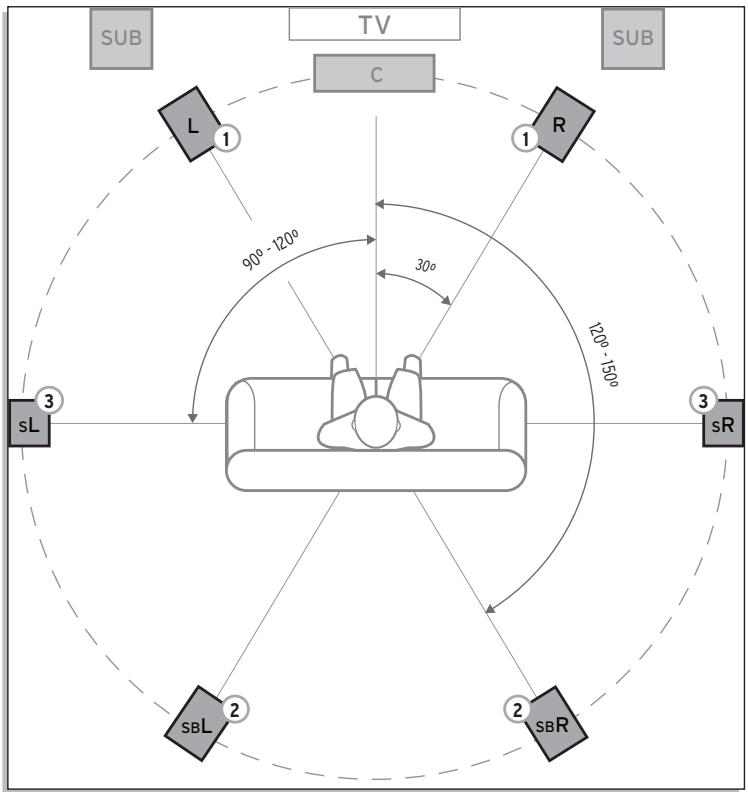

在聆听区域放置扬声器

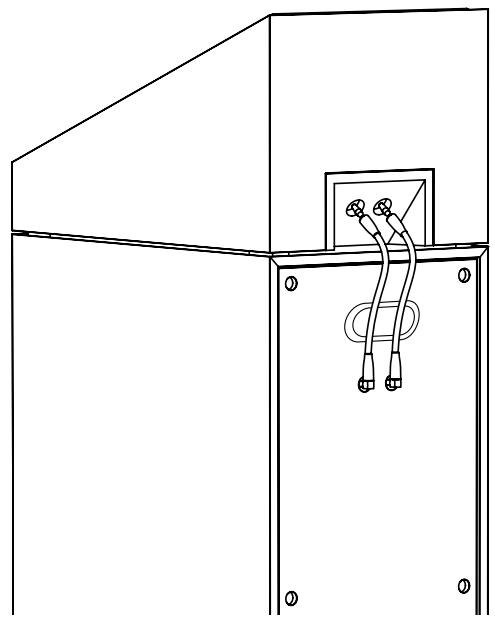

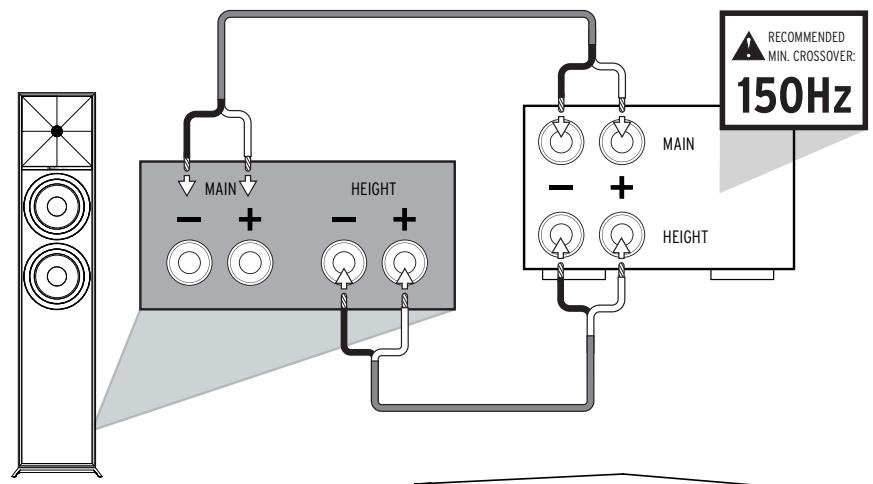

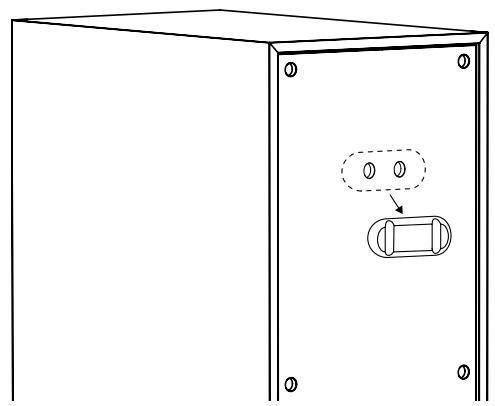

杜比全景声仰角通道连接

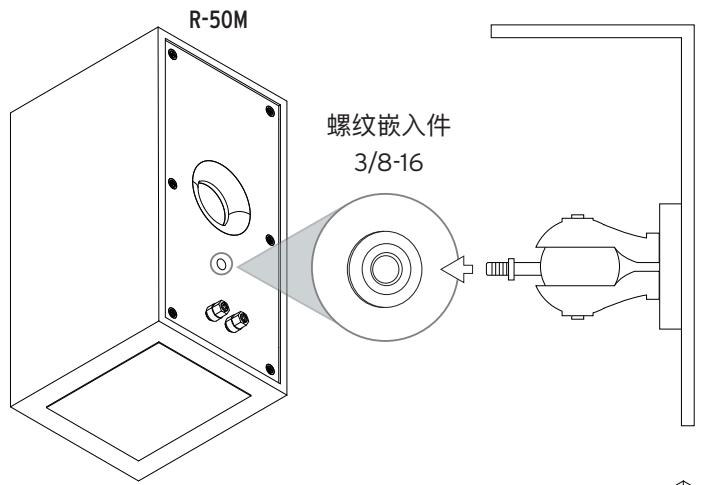

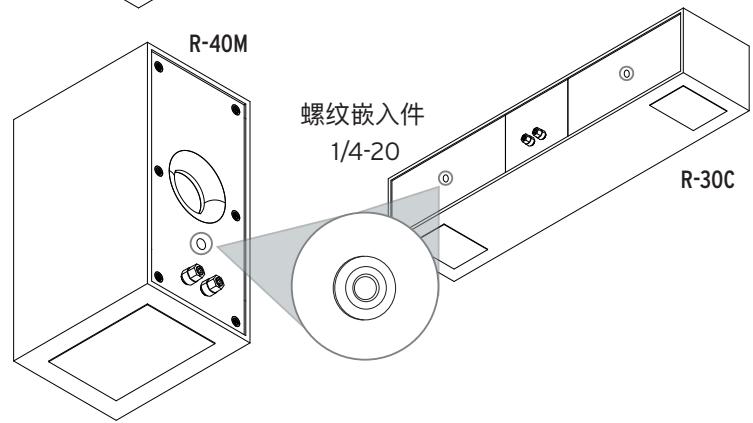

壁挂式

保养和清洁

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。

产品注册

请在www.klipsch.com/register在线注册您的产品
- 了解最新产品促销活动。
·您的个人信息绝不会被转售。
·该注册信息不用于保修目的。
请保存好您的收据，保修时我们需要您出示该收据。
