HIFIR-605FA - Altavoz de audio KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz columna (suelo) con tecnología Dolby Atmos integrada
Marca	Klipsch
Modelo	HIFIR-605FA
Impedancia nominal	8 ohmios
Sensibilidad	96 dB (2.83V/1m)
Potencia del amplificador recomendada	100 W RMS (máximo 200 W)
Respuesta en frecuencia	38 Hz – 24 kHz ±3 dB
Dimensiones (Al x An x Pr)	900 x 200 x 300 mm (aproximadamente)
Peso (por altavoz)	14 kg (aproximadamente)
Tecnología Dolby Atmos	Altavoz orientado hacia arriba para efectos verticales
Bornas de conexión	Doble par de bornas (bi-cableado posible) con puente metálico
Altavoces	Tweeter de bocina de aluminio, woofer cónico de cobre
Rejillas	Rejillas frontales desmontables, rejillas surround fijas
Posicionamiento recomendado	Distancia entre altavoces: 1.8 a 4.6 m; distancia a las paredes: al menos 61 cm
Mantenimiento	Desempolvado ocasional con un paño suave; no usar productos abrasivos
Seguridad	Evitar un volumen excesivo prolongado (riesgo de daños auditivos y en los altavoces)
Garantía	Registro en línea recomendado en klipsch.com/register
Accesorios incluidos	Pies, manual de usuario
Uso	Altavoz principal izquierdo/derecho, canal central o surround (según configuración)

Preguntas frecuentes - HIFIR-605FA KLIPSCH

¿Cómo posicionar los altavoces HIFIR-605FA para un sonido óptimo?

Coloque los altavoces principales a 1.8–4.6 m de distancia entre sí y al menos a 61 cm de las paredes. Ajuste el ángulo para mejorar la estéreo. La posición de escucha debe estar a 1–1.5 veces la distancia entre los altavoces. Para Dolby Atmos, asegúrese de que no haya obstáculos arriba.

¿Qué tipo de amplificador se recomienda para estos altavoces?

Los altavoces Klipsch son muy eficientes (8 ohmios) y funcionan con la mayoría de los amplificadores. Se recomienda una potencia de 100 W RMS por canal. Evite sobrecargar el amplificador para no dañar los altavoces.

¿Cómo conectar los altavoces al amplificador?

Utilice un cable de altavoz de al menos 1.3 mm² (16 AWG). Conecte el borne positivo (+) rojo del altavoz izquierdo al borne positivo del canal izquierdo del amplificador, y el borne negativo (-) negro al borne negativo. Repita para cada altavoz. No retire el puente metálico de las bornas gemelas.

¿Puedo bi-cablear o bi-amplificar estos altavoces?

Sí, el altavoz tiene dos pares de bornas de conexión. Para el bi-cableado, retire el puente y conecte dos juegos de cables separados desde el amplificador (requiere un amplificador compatible). Consulte el manual de su amplificador para más instrucciones.

¿Cómo integrar Dolby Atmos con estos altavoces?

El altavoz HIFIR-605FA integra un altavoz orientado hacia arriba que refleja el sonido en el techo para crear efectos verticales. Asegúrese de usar un receptor AV compatible con Dolby Atmos y configure los canales apropiados.

¿Cómo mantener y limpiar los altavoces?

Desempolve ocasionalmente con un paño suave y seco. Nunca use limpiadores abrasivos, solventes o detergentes agresivos. Las rejillas se pueden limpiar con el cepillo de una aspiradora.

¿Qué precauciones de seguridad debo seguir?

Evite reproducir a muy alto volumen durante largos períodos para prevenir daños auditivos y sobrecarga del amplificador. Asegúrese de que los cables no provoquen cortocircuitos. No retire los puentes internos.

¿Puedo usar estos altavoces como altavoces surround?

Sí, pero están diseñados principalmente como altavoces principales. Para surround, colóquelos a unos 60 cm por encima de la posición de escucha, en las paredes laterales o traseras. Las rejillas de los altavoces surround son fijas.

¿Cómo registrar mi producto Klipsch?

Registre su producto en línea en www.klipsch.com/register. Esto le mantiene informado sobre novedades y promociones, pero no es necesario para la garantía. Conserve su recibo para cualquier reclamación.

¿Qué hacer si un altavoz no funciona correctamente?

Verifique las conexiones: asegúrese de que las bornas estén bien apretadas y que los cables no toquen otras bornas. Controle los ajustes del amplificador y el volumen. Si el problema persiste, contacte a su distribuidor.

MANUAL DE USUARIO HIFIR-605FA KLIPSCH

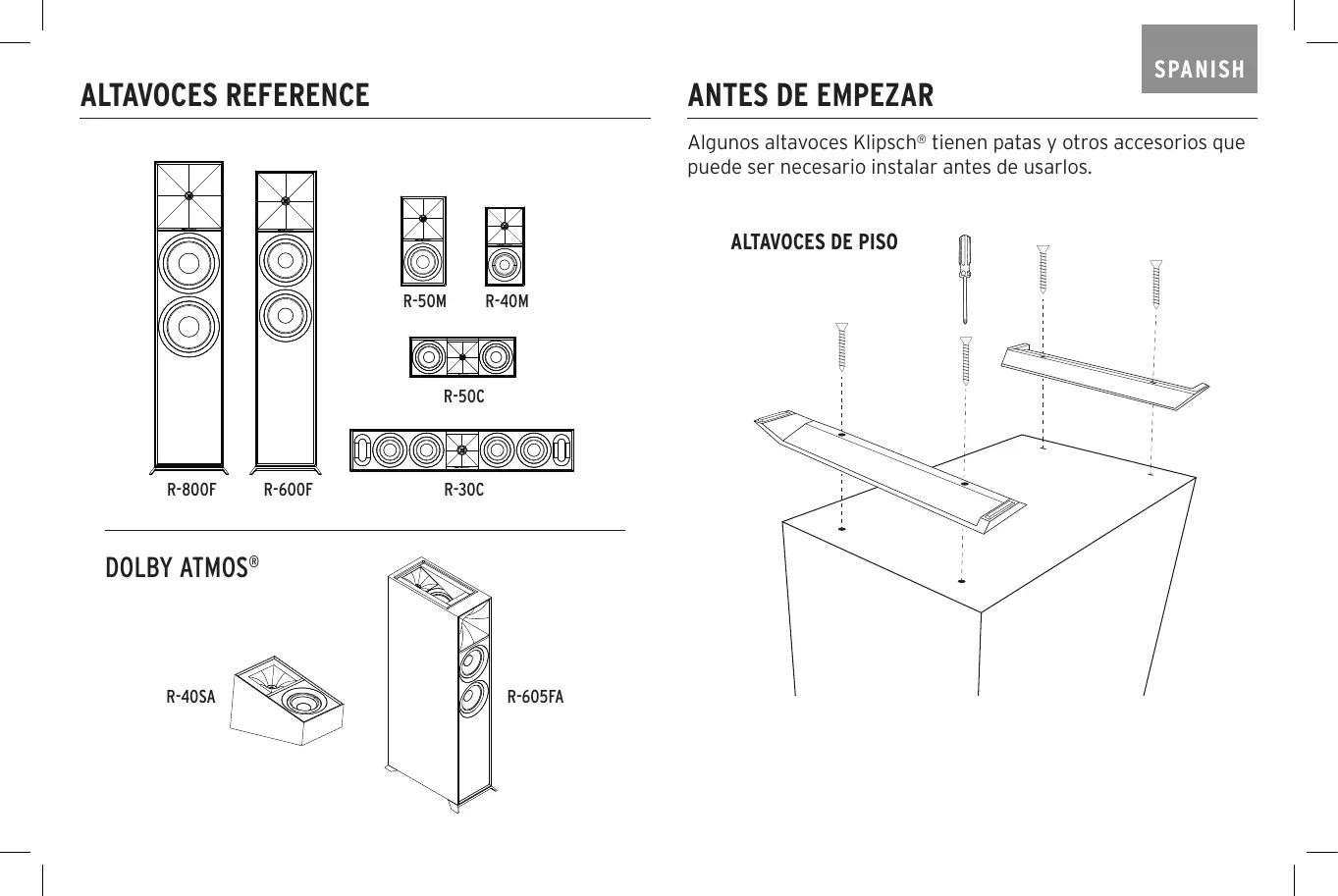

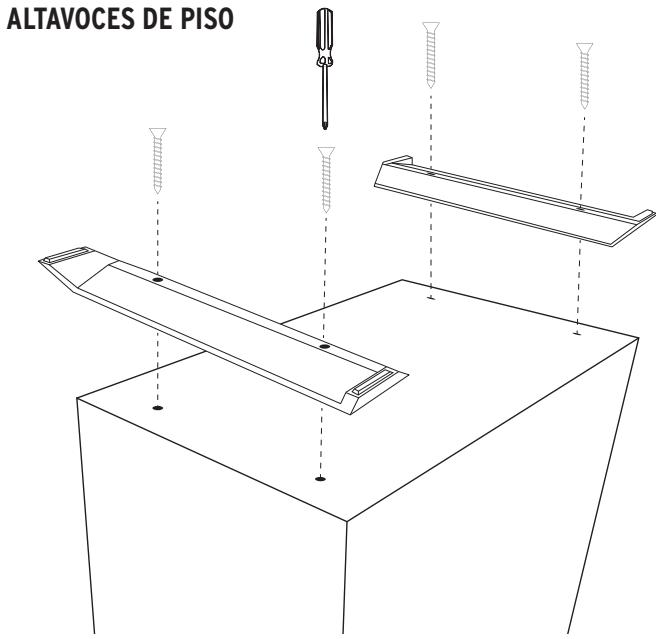

Algunos altavoces Klipsch®ienen patas yotiros accesorios que(puede ser necessario instalar antes de usarlos.

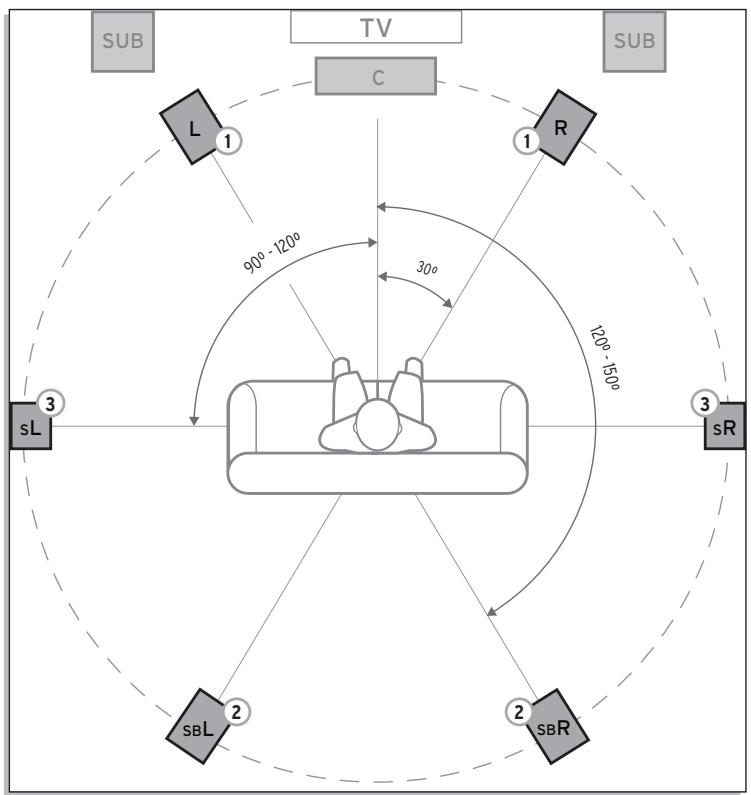

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimum de 61 cm (24 plugged.) de la pared de aftas y las paredes laterales. Internacional se pueda orientar un poco hacía adentro para Obtener una mejor imagen estereofónica. La posición del oyente debe está entre 1 y 1.5 veces la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de connexion yubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el dialogo y los sonidos principales deundry que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o bajo de la pantalla. En las figuras 1, 2 y 3 hay detailles de conexión yubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascharacteristicas de la sala. Estos altavoces han sido disnados para recreate la sensación de空間 y ambiente que proportionscen muchas de las technologías surround de hoy en día. En las figuras 1, 2 y 3 hay detailles de connexion yubicación. Las rejillas de los altavoces surround son fijas y no se pueda retirar.

CONEXIONES

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondentes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamento que toquenoras terminales, puisesto podría causar un cortocircuito y daßñar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales connectadas por medio de una banda de metal. Si quita la banda de metal, los altavoces no funciona correctamente. Deje la banda en su lugar y conecte el cable de altovoz al par de terminales de arriba. Es possible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplíficator. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 Ω y se pueda hacer funciona a altos niveles con poça distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodos pueda干嘛ar permanecelemente el oído. Hacer funciona el amplíficator a más de su capacité normal también puede干嘛ar los altavoces. Consulte al minorista para asegurarde que su amplíficator esADECADUADO para su aplicacion. Queremos que oiga toda la vida.

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza truncocónica para materia Montelos en un paral de pared o utilise anclas. Deje expuesto 1/4 de plg.

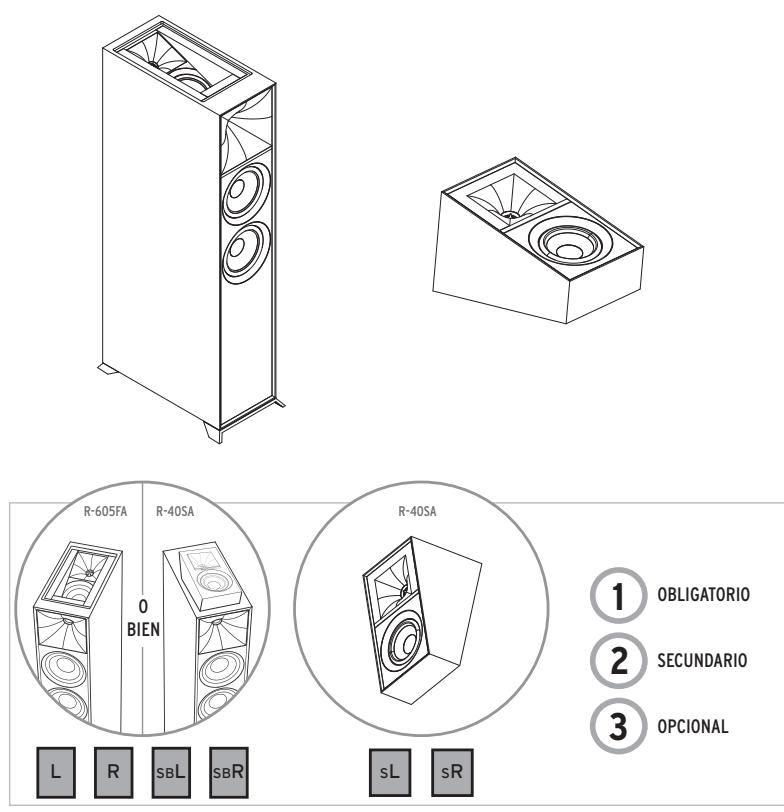

ALTAVOCES REFERENCE CON TECNOLOGÍA ATMOS® DE DOLBY

UBICACION DEL ALTAVOZ EN ELÁRÉA DE AUDICÍN

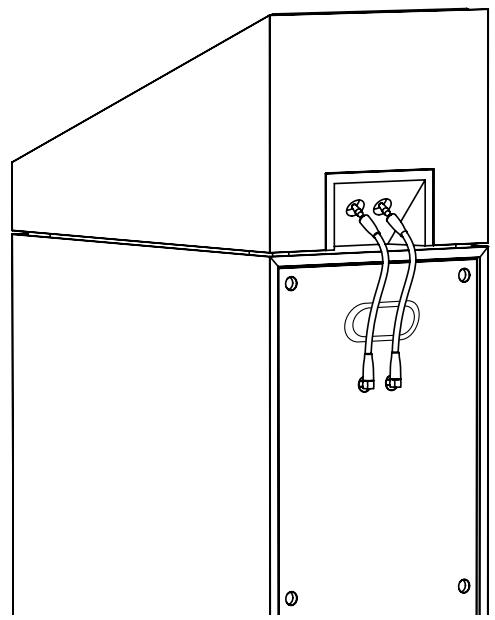

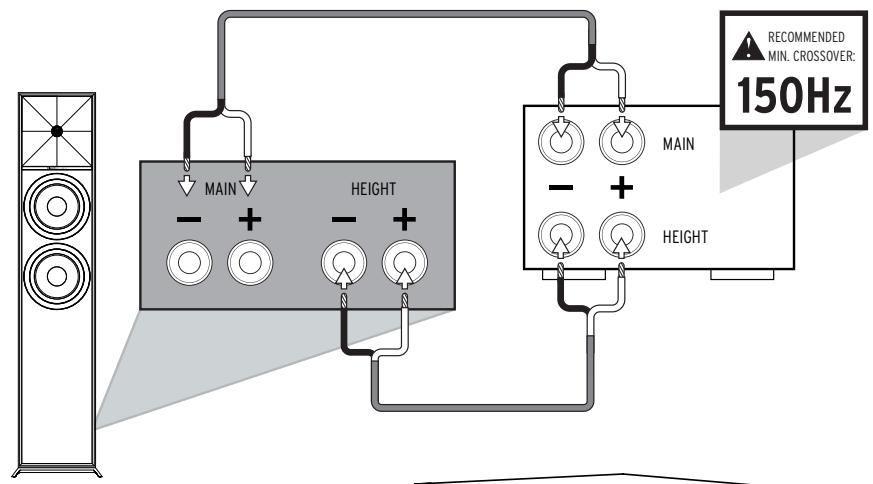

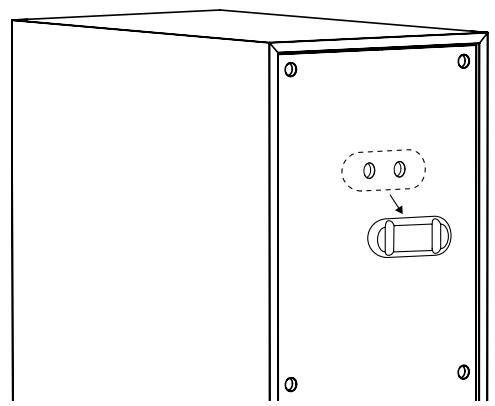

CONEXION DE CANAL DE ELEVACION DOLBY ATMOS®

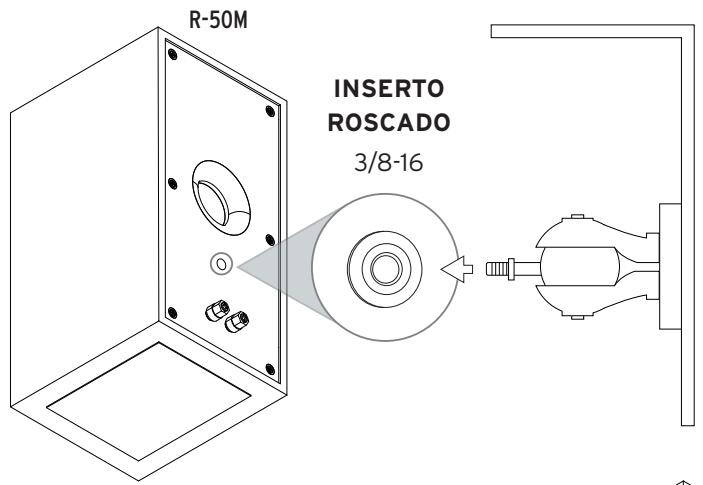

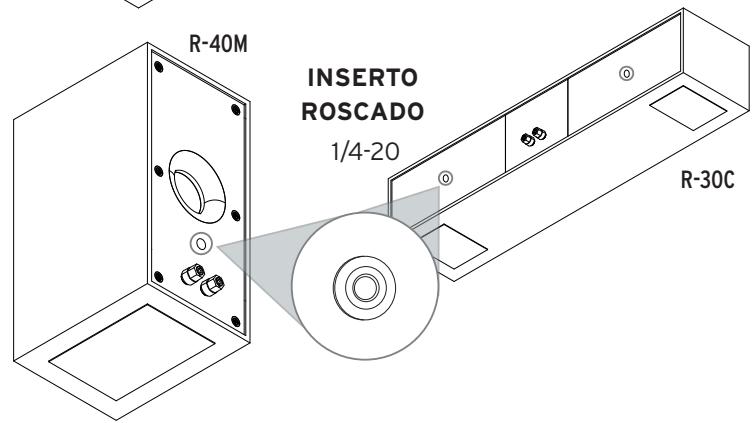

MONTAJE EN LA PARED

CUIDADO Y LIMpieZA

Lo unico que pueda ser besoino hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

Registre su produit en linea en at www.klipsch.com/register

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.

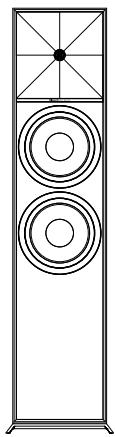

REFERENCE-LAUTSPRECHER
